Producttype	Professionele vaatwasser
Merk	Hendi
Model	237540
Categorie	Vaatwasser
Gebruik	Professioneel (gekwalificeerd personeel)
Afmetingen (L x B x H)	750 x 880 x 1390 mm
Netto gewicht	135,5 kg
Voedingsspanning	230 V / 50 Hz
Vermogen verbruik	2,8 kW
Was temperatuur	62 °C
Spoel temperatuur	85 °C
Capaciteit	3 manden (cycli van 60, 120, 180 seconden)
Wasprogramma's	Kort (1 min), Middel (2 min), Lang (3 min)
Materiaal	Roestvrij staal
Bescherming	IP44
Waterontharder	Aanbevolen (afhankelijk van waterhardheid)
Hoofdfuncties	Aflooppomp, koudspoelen, progressieve start, thermische beveiliging
Onderhoud	Regelmatige reiniging van filters, ontkalking
Veiligheid	Automatische uitschakeling, oververhittingsbeveiliging, deurvergrendeling
Onderdelen	Detergent- en spoelmiddeldoseerder, peristaltische pompen, weerstanden
Repareerbaarheid	Reparatie alleen door erkende technicus
Garantie	12 maanden

Veelgestelde vragen - 237540 Hendi

Wat is de procedure voor ingebruikname van de vaatwasser Hendi 237540?

Na het uitpakken van het apparaat en het verwijderen van de beschermfolie, plaatst u het op een stabiele ondergrond en stelt u het waterpas met behulp van een waterpas. Sluit de aanvoer- en afvoerslangen aan en sluit de voedingskabel aan. Reinig voor het eerste gebruik de kuip grondig met een normaal reinigingsmiddel. Zet vervolgens het apparaat aan door de knop SW6 3 seconden ingedrukt te houden. De machine vult automatisch de boiler en de waskuip en verwarmt tot de werktemperaturen (62 °C voor wassen, 85 °C voor spoelen). Zodra de temperaturen zijn bereikt, kunt u een wascyclus selecteren.

Hoe stel ik de waterhardheid in op de vaatwasser?

De vaatwasser heeft een externe waterontharder nodig als de hardheid hoger is dan 4 °dH. De instelling van de hardheid gebeurt via de onthardingsinstallatie. In het gebruikersmenu kunt u de temperatuur van de boiler en het reservoir aanpassen, maar niet direct de hardheid. Raadpleeg de hardheidstabel in de handleiding om te zien of een ontharder nodig is. Gebruik bij voorkeur een ontharder van het merk Hendi.

Welke wascycli zijn beschikbaar?

De vaatwasser biedt drie cycli: Korte cyclus (60 seconden), Middelmatige cyclus (120 seconden) en Lange cyclus (180 seconden). Elke cyclus bestaat uit een hoofdwasfase gevolgd door een spoeling. De lange cyclus zorgt voor een intensievere wasbeurt. De selectie gebeurt via de knoppen SW1, SW2 en SW3. De bijbehorende LED's (L1, L2, L3) geven de gekozen cyclus aan.

Hoe gebruik ik de koudspoelfunctie?

Voor een koudespoeling na een wascyclus, druk op knop SW5 gedurende 1 seconde: een pieptoon klinkt en LED L5 gaat branden. Om de koudespoeling na elke wascyclus uit te voeren, houd SW5 5 seconden ingedrukt in de standby-modus: een dubbele pieptoon bevestigt de activering. Om te annuleren, herhaal dezelfde procedure.

Hoe vul ik het wasmiddel en het spoelmiddel bij?

De vaatwasser is uitgerust met peristaltische pompen voor wasmiddel en spoelmiddel. De aanzuigslangen moeten in de juiste reservoirs worden ondergedompeld. Het vullen duurt 180 seconden voor wasmiddel en 35 seconden voor spoelmiddel. Tijdens een cyclus duurt het 13 seconden voor wasmiddel en 12 seconden voor spoelmiddel. U kunt deze tijden aanpassen in het gebruikersmenu (parameters dF, cc, rF, re). De debieten zijn 0,83 ml/s voor wasmiddel en 0,19 ml/s voor spoelmiddel.

Wat te doen bij een alarmmelding op het scherm?

De vaatwasser toont alarmen genummerd van 1 tot 12. Bijvoorbeeld, Alarm 1 geeft een overschrijding van de watervultijd aan. Raadpleeg de alarmtabel in de handleiding. Controleer in het algemeen de watertoevoer, de filters, en als het probleem aanhoudt, neem contact op met een erkende technicus of uw dealer. De handleiding geeft een gedetailleerde beschrijving voor elk alarm.

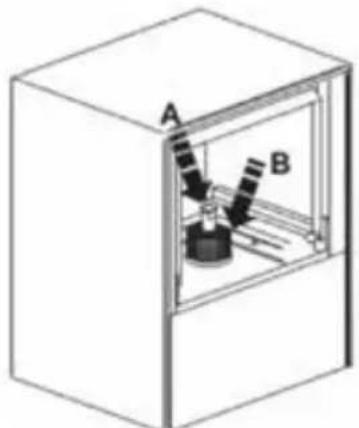

Hoe voer ik een handmatige lediging uit?

Om handmatig te ledigen, verwijder de overloopslang van het wasreservoir en druk op knop SW4 (ledigen). De afvoerpomp wordt geactiveerd, LED L4 knippert. Het ledigen duurt ongeveer 25 seconden (instelbaar in het gebruikersmenu). Na het ledigen voert de machine een zelfreiniging van 30 seconden uit. De machine stopt vervolgens automatisch.

Hoe krijg ik toegang tot het gebruikersmenu om parameters aan te passen?

Om toegang te krijgen tot het gebruikersmenu, schakel de machine uit, houd met de deur gesloten de knoppen SW1, SW3 en SW6 tegelijkertijd 3 seconden ingedrukt. LED L6 knippert en er klinken drie pieptonen. Het bericht 'conf' verschijnt. Gebruik de knoppen SW3 en SW4 om door de parameters te navigeren. Om een waarde te wijzigen, gebruik SW1 (verhogen) of SW2 (verlagen). Druk op SW5 om op te slaan. Om af te sluiten, houd SW6 3 seconden ingedrukt.

Welk periodiek onderhoud is nodig?

Regelmatig onderhoud is essentieel. Reinig de filters na elk gebruik. Ontkalk het apparaat regelmatig om kalkaanslag te voorkomen. Controleer de sproeiarmen om vrije rotatie te garanderen. Na 50.000 cycli verschijnt een onderhoudsherinneringsbericht; schakel dan een erkende technicus in. Gebruik uitsluitend originele onderdelen.

Hoe neem ik contact op met de klantenservice of de fabrikant?

Als een probleem niet kan worden opgelost met de probleemoplossing, neem dan contact op met uw erkende lokale dealer of rechtstreeks met de fabrikant Hendi. Voor een reparatie onder garantie, zorg voor het aankoopbewijs (factuur of kassabon) en vermeld de plaats en datum van aankoop. De garantie dekt fabricagefouten gedurende 12 maanden vanaf de aankoopdatum.

GEBRUIKSAANWIJZING 237540 Hendi

NL: Vaatwasser, elektronisch Gebruikershandleiding blz. 26

Bewaar deze instructies bij het apparaat.

Alleen voor Gebruik binnenshuis.

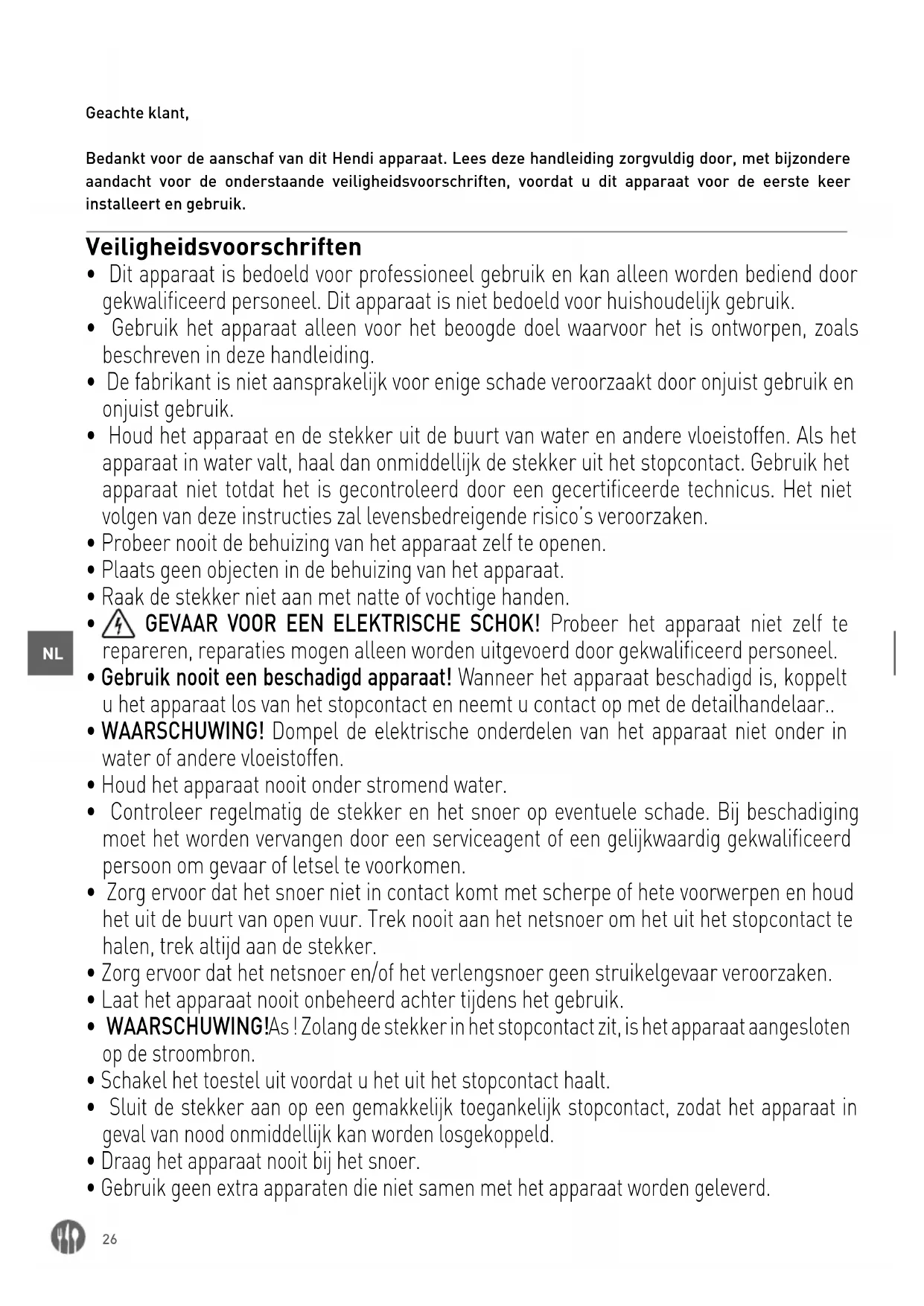

Bedankt voor de aanschaf van dit Hendi apparaat. Lees deze handleiding zorgvuldig door, met bijzondere aandacht voor de onderstaande veriligeidsvoorschriften, voordat u dit apparaat voor de eerste koer installeert en gebruik.

Veiligheidsvoorschriften

• Dit apparaat is bedoeld voor professioneel gebruik en kan alleen worden bediend door gekwalificeerd personeel. Dit apparaat is Niet bedoeld voor huishoudelijk gebruik.
• Gebruik het apparaat alleen voor het beoogde doel waarvoor het is ontworpen, zoals beschreiben in deze handleiding.
• De fabrikant is nicht aansprakelijk voor enige schade veroorzaakt door onjuist gebruik en onjuist gebruik.
• Houd het apparaat en de stekker uit de buurt van water en andere vloeistoffen. Als het apparaat in water valt, haal dan onmiddelijk de stekker uit het stopcontact. Gebruik het apparaat Niet totdat het is gecontroleerd door een gecertificierde technicus. Het nicht volgen van deze instructies zal levensbedreigende risico's veroorzaken.
• Probeer nooit de behuizing van het apparaat zich te openen.
• Plaats geen objecten in de behuizing van het apparaat.
• Raak de stekker Niet aan met natte of vochtige handen.
  GEVAAR VOOR EEN ELEKTRISCHE SCHOK! Probeer het apparaat Niet zich te repareren, reparaties mogen alleen worden uitgevoerd door gekwalificeerd personeel.
• Gebruik nooit een beschadigd apparaat! Wonneer het apparaat beschadigd is, koppelt u het apparaat los van het stopcontact en neemt u contact op met de detailhandelaar..
  WAARSCHUWING! Dompel de elektrische onderdelen van het apparaat nicht onder in water of andere vloeistoffen.
• Houd het apparaat nooit onder stromend water.
• Controller regelmatig de stekker en het snoer op eventuele schade. Bij beschadiging要去 het worden verrangen door een serviceagent of een gelijkwaardig gekwalificeerd persoon om gevaar of letsel te voorkomen.
• Zorg ervoor dat het snoer Niet in contact komt met scherpe of hare voorwerpen en houd het uit de buurt van open vuur. Trek nooit aan het netsnoer om het uit het stopcontact te halen, trek.altijd aan de stekker.
• Zorg ervoor dat het netsnoor en/of het verlengsnoer geen struikelgevaar veroorzaken.
• Laat het apparaat nooit onbeheerd awhile tijdens het gebruik.
  WAARSCHUWING!As! Zolang de stekker in het stopcontact zit, is het apparaat aangesloten op de stroombron.
• Schakel het toestel uit voordat u het uit het stopcontact haalt.
• Sluit de stekker aan op een gemakkelijk toegankelijk stopcontact, zodat het apparaat in geval van noood onmiddelijk kan worden losgekoppeld.
• Draag het apparaat nooit bij het snoer.

• Gebruik geen extra apparaten die nicht samen met het apparaat worden geleverd.

• Sluit het apparaat alleen aan op een stopcontact met de spanning en freiuentie vermeld op het etiket van het apparaat.

• Gebruik nooit andere accessoires dan die welke door de fabrikant worden aanbevolen. Als u dit nicht doet, kan dit een verilgheidsrisico vormen voor de gebruiker en kan het apparaat beschadigen. Gebruik alleen originele onderdelen en accessoires.
• Dit apparaat mag nicht worden gebruikt door personen met verminderde fysieke, zintuiglijke of mentale vermogens, of personen met een gebrek aan ervaring en kennis.
• Dit apparaat mag in geen geval door kinderen worden gebruikt.
• Houd het apparaat en het netsnoer buiten het bereik van kinderen.
  WAARSCHUWING: schakel het apparaat ALTIJD uit en haal de stekker uit het stopcontact voor reiniging, onderhoud of opslag.

Bijzondere verilgheidsvoorschriften

• Deze vaatwasser worden geleverd met watertoevoer- en -afvoerslang. Het apparaat moet op de waterleiding en het Lichtnet worden aangesloten door een geauthoriseerde en lokaal erkende installmenteur volgens de bestande specificaties.
• Controller voordat u het apparaat aansluit of de gegevens op het typeplaatje (spanning en aangesloten belasting) overeenkomen met de specificaties van het Lichtnet.
• Het is nicht toegestaan technische wijzigingen te makeen aan dit apparaat. De fabrikant is nicht verantwoordelijk voor eventuele schade die voortvloeit uit wijzigingen.
• Dit geldt ook voor het geval dat het apparaat worden gezruikt voor enig ander doel dan het doel waar voor het bestemd is of het geval het apparaat verkeerd worden gezruikt. Het water in de vaatwasser is Niet drinkbaar..
• Het gebruik, het onderhoud en de reparatie van de vaatwasser mogen alleen worden uitgevoerd door Personen die kennis hebben van deze taken en op de hoogte� van eventuele risico's.

Waterontharders

LET OP: alle apparaten die een constante verbinding met het watertoevoersystem (inclusief dit apparaat) vereisen,要去en verbonden zijn met aanvullende waterontharder om calcium- en magnesiumverbindingen te verwijdenen. De ontharder要去 worden gebruikt in overeenstemming met de aanbevelingen van de fabrikant in de gebruikershandleiding.

• Als de waterontharder Niet is aangesloten of verkeerd worden gebruikt en/of geregenerereerd, dan wijst de distributeur alle klachten die reparatives vereisen vanwege kalkaanslag in het apparaat af.
• Het worden aanbevolen ontharders te gebruiken uit het brede assortment dat worden aangeboden door HENDI. Vraag uw HENDI-vertegenwoordiger voor hulp bij het kiezen van het juiste model. We raden de volgende middelen aan voor goede regeneratie van de ontharders: Zouttabletten, zakken van 25kg - code: 231265.

Algemene hardheid van water
°dGH	°fH	mmol/l	°e	Waterontharder
boven 24 boven	40 boven 4,2 boven 28 Vereist
18 - 24 32 - 40	3,2 - 4,2 22 - 28 Vereist
12 - 18 19 - 32	2,1 - 3,2 13 - 22 Vereist
4 - 12 7 - 19 0,	7 - 2,1 5 - 13 Vereist
onder 4	onder 7	onder 0,7	onder 5	Niet vereist

Bedoeld gebruik

• Dit apparaat is bedoeld voor het afwassen van vaatwerk, zoals glazen, kopjes, borden en bestek Elk ander gebruik kan leiden tot schade aan het apparaat of lichamelijk letsel.
• Gebruik van het apparaat voor andere doeleinden

wordt beschouwd als verkeerd gebruik van het apparaat. De gebruiker is volledig aansprakelijk voor alle risico's die voortvloeien uit verkeerd gebruik van het apparaat.

Aarding installment

Dit apparaat is geclassifiedeerd als beschemmingskasse I en moet op een beschemende grond worden aangesloten. Aarding vermindert het risico op elektrische schokken door een ontsnappingsdraad voor de elektrische stroom aan te bieden. Dit ap

paraat is uitgerust met een netsnoer met een aardingsdraad en geaarde stekker. De stekker要去 worden aangesloten op een stopcontact dat correct is geinstalleerd en geoard.

NL

Voorbereiding voor het eerste gebruik

• Open de verpakking. Controller het apparaat voordat u het installeert op uiterlijk zichtbare schade als gevolg van het transport. Bel in geval van twijfel een specialist (van de lokale erkende dealer bij wie u het apparaat hebt aangeschaft) om dit te controleren.
• Plaats de vaatwasser in het installmentiegebied, in de buurt van de benodigde waterleiding en het Lichtnet [de ondergrond moet voldoende stabel zichn].
• Verwijder het beschemende folie dat de stalen behuizing van de vaatwasser beschermt gegen krassen. Alle resterende lijmresten要去en

voorzichtig worden verwijderd. Gebruik geen schurende materialen. Als u het beschemfolie maar zitten, kan het moeilijk+zijn de lijmresten te verwijdersen van de stalen behuizing van de vaatwasser.

• Het apparaat moet horizontaal worden geplaatst. Als het apparaat scheef staat, moet dit worden gecorrigeerd met behulp van een waterpas.
• Nadat de vaatwasser metsucces is geinstalleerd, moet deze grondig worden gereinigd met een gangbaar reinigingsmiddel voordat het apparaat in gebruik worden.

Aansluiting op de waterleiding

ATTENTIE: De aansluiting op de waterleiding moet worden gemaakt volgens de huidige veiligheidsnormen.

De vaatwasser worden aangesloten op koudwatertoevoer -max. 60^ / 130^ . Indien u kiest voor aansluiting op warmwatertoevoer, neem dan contact op met de fabriek.

• De watertoevoerslang moet een klepventiel (terugslagklep) volgens DIN 1988 hebben.
• De watertoevoerslang/-buis要去en wordenATTENTIE: De waterdruk要去ussen 2 en 5 bar gespoeld voordat ze worden aangesloten op het liggen.
• De vaalwasser mag alleen worden aangesloten op een goed werkende ontharder.

apparaat.

• De watertoevoerslang/-buis moeten een minimale binnendiameter van 16mm hebben en de aansluiting van de slang要去 3/4 inch zich.
• Alle sluitstukken van de slang moeten in een vaste positie worden gezet voordat het apparaat in gebruik worden genomen.

Aansluiting op de afvoer

• De afvoer geleurt volgens het principe van zwaartekracht (natuurlijke afvoer). De afvoerslang wordenrechtstreeks aangesloten op het centrale afvoersystem voorzien van een stankafsluiter, ofwel moetrechtstreeks worden aan

gesloten op een afvoerput in de grond, voorzien van stankafsluiter.

ATTENTIE: De afvoerslang mag nicht hoger gemonteerd worden dan een 650~mm gemeten vanaf de onderste rand van de dispenser van het apparatus.

Aansluiting op het Lichtnet

ATTENTIE: Alle elektrische werkzaamheden mo- gen alleen worden uitgevoerd door een gekwalifi- ceerd en competent persoon.

• De vaatwasser werkt op een specifieke spanning, afhankelijk van het type vaatwasser.
• Naargelang de stroomeisen van het apparaat moet de geschikte stroom worden toegevoerd (de aansluiting op hetlichtnet moet worden uitgevoerd door een erkend elektricien). Er moet wor

den voldaan aan de voorschriften van de norm DIN, VDE, D100, aan de aansluiingsvoorwaarden van het elektriciteitsbedrijf, de relevante verilgheidsregels ZH 1/37, hoofdstuk 7.2 - alsmede degeldende voorschriften voor ongevallenpreventie.
- Het apparaat kan verrolgens worden aangesloten op een elektrische inrichting met een constante stroomtoevoer met behulp van een kabel van het type H07 RN-F met trekontlasting.

Aansluiting beschemleiding en spanningscompensatie

• De elektrische verilgheit van dit apparaat worden alleen gewaarborgd als de beschermleiding juist is aangesloten en getest. Hierbij moet worden voldaan aan de overeenkomstige voorwaarden (zie paragraaf 1.5).
• Bovendien dient het apparaat worden aangeslooten op een spanningscompensationsystem.
  Aan de achechterkant van het apparaat zit waarom

een schroef met de aanduiding "voltage compensation".
- Nadat het apparaat elektrisch is aangesloten, dient de werkking van de beschermleiding, despanningscompensatie en de isolatiewaarde te worden gecontroleer volgens de bestaande bepalingen van DIN VDE.

Technische specificaties

Item no. 230268 231753 237	540 231340 23656	7 236574
Type 40x40 50x50 Hood 50x50	50 50x60
Max. hoogte van het kook-gerei [mm]	295 335 400	450
Bedrijfspanning en fre-quentie [V/Hz]	230 / 50 400	50 230 / 50		400 / 50
Nominaal ingangsvermo-gen [kW]	2,8	6,6	2,8	8,6	5,0	7,1
Was-/spoelwatertemper-atuur [°C]	62 / 85
Standaard uitrusting	Glansspoelmiddel en wasmiddeldoseerbakje, afvoerpomp				Glansspoelmiddel en wasmiddeldoseerbakje
Water Beschermingsk-lasse	IP44
Aantal (stuks)/lengtha fwascylclus [s.]	3/60, 120, 180
Nettogewicht [ca.]	39	55		135,5	57
Afmetingen [mm]	470x510x(H)710	570x600x(H)830		750x880x(H)1390	595x730x(H)1340

OPMERKING: Technische specificaties onderhevig aan verandering zonder kennisgeving.

Instructies voor regelmatig gebruik van de vaatwasser

• Het apparaat worden uitsluitend gebruikt voor het reinigen van borden, kopjes, glazen, bestek, etc. nadat deze zijn gebruiktijdens lunches/diners.
• Controller voordat u serviesgoed in het apparaat plaatst of het geschikt is om gereinigd te worden met de vaatwasser.
  Bestek dient vooraf te worden ontdaan van voedselresten indien het Niet onmiddelijk na een

lunch/diner worden aufgewassen (bepaalde voedingsmiddelen können verkleuring en vlekkenveroorzaken).

• Plaats geen voorwerpen die in contact zichn gekomen met zuren, minerale oliën, smeetvet, benzine, verf of oplosmiddelen (industrièle chemicalien) in de vaatwasser.

Het serviesgoed klaarmaken voor de vaatwasser

• Laat voedselresten Niet opdrogen op het serviesgoed. Om verstopping van het filter alsmede het snel verruilen van het afwaswater te voorkomen, dient u grote voedselresten, olijfpitten, tandenstokers, etc. te verwijderen voordat u het servies

goed in het rekplaatst.

• We raden aan om glaswerk met opgedroogde voedselresten te spoelen of eenijdje in water te latent weken.

Het vullen van hetrek

• Plaats glazen, kopjes, borden, etc. met de opening maar beneden in de waarvoort bestemde rekken. Stapel het serviesgoed Niet op.
• Glazen mogen elkaar Niet aanraken (contact kan leiden tot schade aan het glas en vlekken).
• Plaats bestek met de handgreep waar beneden

in het waarvoor bestemde rek, gemaakt van synthetisch materiaal. Het mag ook los worden geplaatst op het vlakke, kunststoffen rek, maar vermijd in elk geval dat het rek worden overbelast.

• Watertoevoerslangen要去en onverhinderd en vrij blijven (niet geblokkeerd ofuitgestrekt).

Juist geplaatste borden in rekken met pinnen.

Juist geplaatste glazen in openrekken.

Juist geplaatste schotels en bestek.

Het juistplaatsen van volle renken.

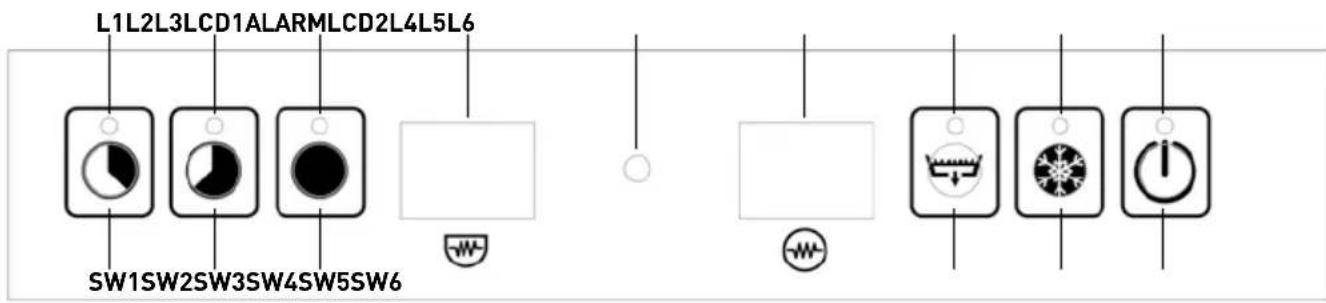

Bedieningspaneel

NL

KNOP	NAAM	BESCHRIJVING	NOTITIES
SW1	CT1	Knop voor korte cyclus	Duur 1 min
SW2	CT2	Knop voor Medium cyclus	Duur 2 min
SW3	CT3	Knop voor Lange cyclus	Duur 3 min
SW4	DB	Knop Pomp legen
SW5	CRB	Knop Koud spoelen
SW6	OP	AAN/UIT-schakelaar
GELEIDE TABEL			KLEUR
L1	LED van selectie korte cyclus
L2	LED van selectie medium cyclus
L3	LED van selectie Lange cyclus
L4	Afvoer worden uitgevoerd
L5	Koude spoelgang geselecteerd
L6	LED van AAN/UIT-schakelaar

Inschakelen

Om de machine te starten, drukt u 3 seconden op klinkt een zoemer. de knop SW6 (AAN). De LED L6 knippert rood en er

Procedures voor het wassen

Omdat de wasmachine is ingeschakeld, beginnen de boiler en de wastank met water te vullen. Vervolgens worden de machine gemvuld met wasmiddel en glansmiddel. Tijdens dezeperiodeverschijnt er een "FILL"mesage op de Dash. Nadat de tanks waar gemvuld met water en het benodigde wasmiddel en glansmiddel zich opgevangen, beginnen de verwarmingsweerstand van de boiler en de verwarmingsweerstand van de wastank achtereenvolgens te werken (na het bereiken van de temperatuur van de boiler, wordt de waterdstand uitgeschakeld en begint de wastank te verwarmen).Op de LCD1- en LCD2-schemen worden afwisselend de huidige

temperatuur van elke tank weergegeven (als LCD 1 "bt" weergeeft, geeft LCD 2 de temperatuur van de boiler wee; als LCD 1 "tt" weergeeft, geeft LCD 2 de tanktemperatuur wee). Als de verwarmings-verestand van de wastank AAN is, brandt een stip in de rechterbenedenhoek van LCD1, terwijl in het geval dat de verwarmingswærstand van de boiler AAN is, een stip in de rechterbenedenhoek van LCD2 brandt. Om die reden worden het symbool (dat de tank voorstelt) weergegeven onder LCDLCD1 en het symbool (dat de boiler voorstelt) worden weergegeven onder LCD2.

Stand-by

Tijdens stand-bybedrijf (na de automatische instal-. latieprocedures)要去en LCD 1 en LCD 2 awisse-. lend de temperatuur van de wastank en boilertank afbreken.

Als de machine langer dan 30 Minutes in de stand-bymodus blijft, schakelt hij overaar de slaapmodus om het stroomverbruik te minimaliseren. Als dit gebeurt, gaan LCD 1 en LCD 2 ui en fla-shing L6. Door op SW6 te drukken, is de machi-ne waaronthoor gezruik.

NL

Systeme Thermo-Protector

Om de eerste wascyclus van de dag te starten, moeten beiden temperatures in de tank en de boiler de bedrijfswaarden bereiken (respectievelijk 60^ en 85^ ). In alle andere cycli, als gevolg van het Thermo-Protectionsysteme, gaat de wascyclus door totdat het spelwater voldoende verwarmd

wordt als de temperatuur in de boiler nicht geschikt is voor het spoelen. Een bericht op het scherm informeert de gebruiker dat de wascyclus doorgaat; LCD1 toont de huidige waarde van de watertemperatuur in de boiler en LCD2 toont "ht" (d.w.z. verwarming).

Selectie wascyclus - Start

Deze wasmachine heeft drie programmaopties voor wasprogramma's. De gebruiker kan kiezen voor een kort, middellang en lang programme door op een van de knappen SW1, SW2 of SW3 te drukken. Na het indrukken van de bijbehorende knop start de wascyclus automatisch, TENZIJ de deur per ongeluk open is. In het LASTe geval verschijnt er een bericht "door" in het dashboard en begint het wassen weeer zodia de deur worden gesloten. De resterendeijd [in seconden] worden weergegeven op het dashboard.

BELANGRIJK: Als de deur per ongeluk open is

voordat het programma is voltooid, stopt het wassen en wordt de timer geseset. Daarom moet u de procedure vanaf het begin starten om de cyclus te voltooien.

OPMERKING: 10 seconden voordat de hoofdwas wordt voltooid, begint de afvoerpomp te werkken en stopt deze 10 seconden na de spoelcyclus.

Na voltooing van de wascyclus informeert een bericht "end" op het dashboard de gebruiker dat het programma is voltooid. Het bericht verschijnt totdat de deurwoord worden geopend.

Afvoeren

Deze machine—heeft een afvoerpomp, zodat de afvoercyclus automatisch worden uitgevoerd. Als u op aanvraag wilt aftappen, verwijder dan de overloop-slang die op de wastank is geplaatst en druk op knop SW4. Na 15 seconden begint het aftappen en knippert LED L4.

Tijdens het aftappen worden een interne contrôle van het systeme uitgevoerd, waar bij ervoor worden gezorgd dat de verwarmingssweerstanden worden

uitgeschakeld. In die zin worden möglichke oververhitting door verwarmingswearstanden die nicht in water+zijn ondergedompeld,vermeden.Zodra het aftappen stocht,voert het systeem de volgende 30 seconden zelfreiniging uit (de deur moet gesloten zich).

OPMERKING: Na elke On-Demand afvoer worden de machine uitgeschakeld.

Vullen van wasmiddel en glansspoelmiddel

Deze machine is uitgerust met peristaltische pompen voor het glansmiddel en het vullen van het wasmiddel. De vulinlaten voor elk zijn de twee bijbehorende slangen die in de juiste tanks要去en worden ondergedompeld.

De vulprocedure wordt in twee fasen uitgevoerd. De eerste vulling (wanner u de ma-chine aanzet) en extra bijvullingen na elke wascyclus:

1e fase: Tijdens de automatische bereiding (voor de eerste wasbeurt) ontvangt de machine gedurende 180 sec. zeep van de tank en gedurende 35 sec. glansmiddel. Dit kan worden aangepast vanuit de gebruiker via het Gebruikersmenu *Controller het gedeelte "Gebruikersmenu".

2e fase: Tijdens elke volledige was- en spoelcclus ontvangt de machine wasmiddel gedurende 13 seconden en glansmiddel gedurende 12 Seconden. Dit kan door de gebruiker worden aangepast

via het Gebruikersmenu *Controller het gedeelte "Gebruikersmenu".

OPMERKING: Als u het wasmiddel of het glansmiddel in het gebruikersmenu要去 aanpassen, houd er dan rekening mee dat de bijbehorende pomp voor elke seconde de volgende hoeveelheden vloeistof opvangt:

• Reinigungsmiddelpomp: 0,83 ml/sec
• Spoelmiddelpomp: 0,19 ml/sec

Door deze hoeveelheden te vermenigvuldigen met de tijsduur (seconden) dat de pomp werkt, kurz u het volume berekenen van elke vloeistof die worden gebruikt.

WAARSCHUWING: De machine krijgt glansmiddel tijdens de wascyclus en wasmiddel tijdens de spoelcyclus.

Spoelen met koud water

Deze machine heeft een spoelfunctie met koud water. Het kan worden geactiveerd om na elke wascyclus of voor on-demand gelegheden te worden uitgevoerd.

Om na een wascyclus een spoelbeurt met koud water uit te voeren, drukt u 1 seconde op toets SW5. Een enkele geluidstoon informeert u dat de machine is ingesteld voor een enkele koude spoelprestatie. Vervolgens gaat LED L5 branden terwijl

de procedure wordenuitgevoerd.

Als u na elke wascyclus wilt spoelen met koud water, houdt u But-ton SW5 5 seconden ingedrukt verwijl de machine in de stand-bymodus staat. Eendubbele zoem LAST u weten dat de machine na elke wascyclus is ingesteld op koude spoelprestaties (LED L5 gaat branden). Als u de selectie ongedaan maakt, herhaal dan de bovenstaande procedure.

De machine uitschakelen

Als u de machine wilt uitschakelen, verwijdert u de overloopslang in de wastank en drukt u op knop SW4. De machine voert automatisch het gebruikte water af, voert een zelfreinigingscyclusuit en schakelt verrolgensuit. Een andere manier is om de knop SW6 continu in te drukken totdat de indicatie "OFF"verschijnt in de eerste regel van het scherm (dit duurt ongeveer 5 seconden).De aanbevolen manier is de eerste.

ECO-functie

Als de machine langer dan 15 Minutes in stand-by staat, daalt de temperatuur van de boiler om onnodig stroomverbruik te voorkomen. Als de deur

van de wasmachineijdens deze intervallen opent, stopt de ECO-functie.

Soft Start-functie

Deze machine is uitgerust met het Soft Start-sy-teem waarmee de waterpomp kan starten met een

lagere druk en geleidelijk aan verhoogt, zodate gevoelige kristallen Niet beschadigd raken.

Gebruikersmenu

Om waar het Gebruikersmenu te gaan, schakelt u de machine uit en houdt u tegelijkkertijd de knoppen SW1, SW3 en SW6 gedurende 3 seconden ingedrukt met de deur gesloten. LED L6 knippert en er klinkt drie keer een pieptoon. Bericht "vertrouwen" appears gedurende een paar seconden en het Gebruikersmenu worden geactiveerd.

Zoek de parameter die u wilt aanpassen met de knoppen SW3 en SW4 voor navigatie in het menu. De bijbehorende parameter worden op het scherm weergegeven.

Als u de hoeveelheid (+) wilt verhogen, drukt u op knop SW1.

Als u de hoeveelheid [-] wilt verlagen, drukt u op

knop SW2.

Druk na het definiën van de waarde eenmaal op knop SW5 om de waarde in het geheugen te registreren.

In de onderstaande matrix vindt u een korte beschrijving van de functies die door de gebruiker{kunnen worden aangepast, evenals hun standardwaarden.

Houd knop SW6 3 seconden ingedrukt om het gebruikersmenu te verlaten. De pieper klinkt drie keer en het bericht "off" verschijnt op het scherm. Na het sluiten van het Gebruikersmenu worden de machine uitgeschakeld.

Nee	Parameter	Bereik	Standaard	Indicatie
1 TEMPERATUUR MODUS C/F C C
2	BOILER TEMPERATUUR	30-92 °C	85 °C	bt
3	TANK TEMPERATUUR	30-70 °C	60 °C	tt
4	WASMIDDELTIJD BIJ HET VULLEN	100 - 300 s	180 s	dF
5	WASMIDDELTIJD BIJ CYCLUS	0 - 30 s	13 s	dc
6	GLANSMIDDELTIJD BIJ HET VULLEN	0 - 90 s	35 s	rF
7	GLANSMIDDELTIJD BIJ CYCLUS	0 - 30 s	12 s	re
8	KOUDE SPOELING	0 (NEE) - 1(JA)	1	Cr
9	DUUR AFVOER	20-60 s	25 s	Cd

Onderhoud en reparatie

Na 50.000 wascyli verschijnt er een onderhoudsherinnering op het scherm. Regelmatig onderhoud, uitgevoerd door een bevoegde technicus met

originele reserveonderdelen, is essentieel voor de juiste werkig van de machine.

Alarmindicaties

Als het systemd een storing registreert, worden er een waarschuwingsbericht op het scherm weergegeven. Als een dergelijkke situatie zich voordoet, adviseer dan de volgende tabel die het probleem

binnenkort beschrijft. Als je verdere hulp nodig hebt,aarzel dan nicht om contact op te nemen met je lokale verkoper.

Alarm 1	Overschot aan watervultijd
Alarm 2	Het wateriveauijdens het aftappen worden nicht verlaagd
Alarm 3	Overtolligeijd van ketelverwarming
Alarm 4	Overtolligeijd van tankverwarming
Alarm 5	De watertemperatuur in de boiler ligt boven de grenzen
Alarm 6	De watertemperatuur in de wastank ligt boven de limieten
Alarm 7	Alarm koude spoeling
Alarm 8	Badthermometer Niet aangesloten
Alarm 9	De thermometer van het bad is defect
Alarm 10	Boilerthermometer Niet aangesloten
Alarm 11	De ketelthermometer is beschadigd
Alarm 12	De wascyclus werk voltooid, maar de boiler werk Niet goed opgewarmd (de verwarmingstijd in de thermoprotectorfunctie werk overschreten).

Probleemoplossing

PROBLEEM OORZAAK OPLOSSING
De vaatwasser werkt nicht goed	Verbinding onderbreken Controleer de verbinding
	U hebt de schakelaar van het apparaat Niet ingeschakeld	Zet de schakelaar AAN
	Hoofdschakelaar/of zekering is Niet geactiveerd/of is defect	Controleer de hoofdschakelaar/of zekering
	De schakelaar van het apparaat is defect	Raadpleeg de erkendeplaatselijke dealer die het apparaat heeft verkocht ofrechtstreeks aan de fabrikant
	De waterinlaatklep is defect
	De deur is Niet gesloten De deur sluiten
	U hebt de watertoevoer Niet ingeschakeld	Schakel de voeding in
Het apparaat werkt, maar de LED van de schakelaar brandt nicht	De LED is defect De LED verrangen
Boilerverwarming werkt nicht	Schakelaar of hoofdschakelaar of zekering is Niet geactiveerd	Controleer de schakelaar van het apparaat en de hoofdschakelaar of zekering
	De veiligheidsthermostat van de boiler is defect	Raadpleeg de erkendeplaatselijke dealer of de fabrikant
	De thermische zekering van 93°C van de boiler is defect
	De drukregelaar is defect	Raadpleeg de erkendeplaatselijke dealer of de fabrikant
	Het relais "Boilerverwarming" is defect
	De zekering van de boiler is doorgebrand	Raadpleeg de erkendeplaatselijke dealer of de fabrikant
Boilerverwarming werkt, maar LED要去 een	Defecte LED LED wijzigien
Dispenserverwarming werkt nicht	Schakelaar N1 van het apparaat of de hoofdschakelaar of zekering is Niet geactiveerd	Activeer de bijbehorende schakelaar of zekering
	Het relais voor "compartimentver-warming" is defect	Wachten
De thermische zekering van 85°C is defect. De zekering van de dispenser is doorgebrand	De thermostaatschakelaar van de 60°C-verwarming is defect	Raadpleeg de erkendeplaatselijke dealer of de fabrikant
	Het relais voor "compartimentver-warming" is defect

De pompmotor werkt nicht	Hoofdschakelaar of zekering is nicht geactiveerd. De deur is nicht gesloten.	Activeer de hoofdschakelaar of zekering De deur sluiten
	Hoofdrelais is defect
	Pompotor is defect	Raadpleeg de erkendeplaatselijke dealer of de fabrikant
	De programmakeuzeschakelaar is defect
De motor werkt, maar de pomp draait nicht	Een object heeft de pompvin geblokkeerd	Raadpleeg de erkendeplaatselijke dealer of de fabrikant
	Zout of wasmiddel is versteend na Niet-gebruik van het apparaat	Draai de schroef aan de achterkant van de motor totdat deze vrij kan draaien
Items drogen nicht (gerechten, glazen, enz.)	Compartment heeft geen drooghulpmiddel	Plaats drooghulpmiddel in hetvak
	Droogklep is defect
	De programmaschakelaar is defect	Raadpleeg de erkendeplaatselijke dealer of de fabrikant
	Spoelende armen draaien nicht
	Mand draait nicht

Garantie

Elk defect waardoor de werkung van het apparaat nudelig worden beinvloed dat zich binnen eenaar na aankoop van het apparaat voordoet, worden Gratis hersteld door reparatie of verranging, mits het apparaat conform de instructies is gebruikt en onderhoden en Niet op enigerlei wijze verkeerd is behandeld of misbruikt. Dit LAST onverlet uw bij wet bepaalde rechten. Als de garantie van kracht is, vermeld dan waar en wanner u het apparaat

hebt gekocht en sluit een aankoopbewijs bij [bijv. kassabon of factuur].

Gezien ons strevenaar voortdurende verdere productontwikkeling behouden wij ons hetrecht voor, zonder voorafgaande kennisgeving wijzigingen aan te brengen aan product, verpakking en documentatie.

Verwijdering & milieu

Bij de buitengebruiktelling van het apparaat, mag het Niet met het overige huisafval worden verwijderd. In plaats waarvan is het uw verantwoordelijkheid om uw afgedankte apparatuur in te leveren bij een daartoe aangewezen inzamelpunt. Het Niet opvolgen van deze regel kan worden bestraft in overeenstemming met de geldende voorschriften voor afvalverwerking. De gezheiden inzameling en recycling van uw afgedankte apparatuur ten tijde van buitengebruiktelling helpt bij de instandhouding

van natururlijke hulpbronnen en waarborgt dat de apparatuur worden gerecycled op een manier die de volksgezondheid en het milieu beschermt.

Voor meer informatie over waar u uw afval kutin inleveren voor recycling kutu contact opnemen met uw lokale afvalverwerkingsbedrijf. De fabrikant en importeurs nemen geen verantwoordelijkheid voor de recycling, behandeling en ecologische verwijdering, hetzijrechtstreeks of via een openbaar system.

Drogi Kliencie,
