Vrsta izdelka	Profesionalni pomivalni stroj
Znamka	Hendi
Model	237540
Kategorija	Pomivalni stroj
Uporaba	Profesionalna (usposobljeno osebje)
Dimenzije (Š x G x V)	750 x 880 x 1390 mm
Neto teža	135,5 kg
Napajalna napetost	230 V / 50 Hz
Poraba energije	2,8 kW
Temperatura pranja	62 °C
Temperatura izpiranja	85 °C
Zmogljivost	3 košare (cikli 60, 120, 180 sekund)
Programi pranja	Kratek (1 min), Srednji (2 min), Dolg (3 min)
Material	Nerjavno jeklo
Zaščita	IP44
Mehčalec vode	Priporočljiv (odvisno od trdote vode)
Glavne funkcije	Izpustna črpalka, hladno izpiranje, postopen zagon, toplotna zaščita
Vzdrževanje	Redno čiščenje filtrov, odstranjevanje vodnega kamna
Varnost	Samodejni izklop, zaščita pred pregrevanjem, zaklepanje vrat
Nadomestni deli	Dozator detergenta in sredstva za izpiranje, peristaltične črpalke, grelniki
Popravljivost	Popravilo samo s strani pooblaščenega serviserja
Garancija	12 mesecev

Pogosto zastavljena vprašanja - 237540 Hendi

Kakšen je postopek zagona pomivalnega stroja Hendi 237540?

Ko odpakirate napravo in odstranite zaščitno folijo, jo postavite na stabilna tla in poravnajte z vodno tehtnico. Priključite dovodne in odvodne cevi ter priključite električno napajanje. Pred prvo uporabo temeljito očistite notranjost z običajnim čistilom. Nato vklopite napravo s pritiskom na gumb SW6 za 3 sekunde. Stroj samodejno napolni kotel in pomivalno kad ter segreje do delovnih temperatur (62 °C za pomivanje, 85 °C za izpiranje). Ko temperature dosežete, lahko izberete cikel pomivanja.

Kako nastaviti trdoto vode na pomivalnem stroju?

Pomivalni stroj potrebuje zunanji mehčalec vode, če trdota presega 4 °dH (nemške stopinje). Trdoto nastavite z namestitvijo mehčalca. V uporabniškem meniju lahko prilagodite temperaturo kotla in rezervoarja, ne pa neposredno trdote. Preverite tabelo trdote v navodilih, da ugotovite, ali je mehčalec potreben (stopinje nad 4 °dH zahtevajo mehčalec). Priporočljivo je uporabljati mehčalec znamke Hendi.

Kateri cikli pomivanja so na voljo?

Pomivalni stroj ponuja tri cikle: Kratek cikel (60 sekund), Srednji cikel (120 sekund) in Dolg cikel (180 sekund). Vsak cikel vključuje fazo glavnega pomivanja, ki mu sledi izpiranje. Dolg cikel omogoča intenzivnejše pomivanje. Izbira se izvede s tipkami SW1, SW2 in SW3. Pripadajoče LED diode (L1, L2, L3) označujejo izbrani cikel.

Kako uporabljati funkcijo hladnega izpiranja?

Za hladno izpiranje po ciklu pomivanja pritisnite gumb SW5 za 1 sekundo: zasliši se pisk in LED L5 zasveti. Če želite, da se hladno izpiranje izvede po vsakem ciklu pomivanja, v stanju mirovanja držite SW5 pritisnjen 5 sekund: dvojni pisk potrdi aktivacijo. Za preklic ponovite isti postopek.

Kako napolniti detergent in sredstvo za izpiranje?

Pomivalni stroj je opremljen s peristaltičnimi črpalkami za detergent in sredstvo za izpiranje. Sesalne cevi morajo biti potopljene v ustrezne rezervoarje. Začetno polnjenje traja 180 sekund za detergent in 35 sekund za izpiranje. Med ciklom traja 13 sekund za detergent in 12 sekund za izpiranje. Te čase lahko prilagodite v uporabniškem meniju (parametri dF, cc, rF, re). Pretoki so 0,83 ml/s za detergent in 0,19 ml/s za izpiranje.

Kaj storiti v primeru alarmnega sporočila na zaslonu?

Pomivalni stroj prikazuje alarme, oštevilčene od 1 do 12. Na primer, Alarm 1 označuje prekoračitev časa polnjenja vode. Preverite tabelo alarmov v navodilih. Na splošno preverite dovod vode in filtre; če težava ne izgine, se obrnite na pooblaščenega serviserja ali vašega prodajalca. Priročnik vsebuje podroben opis vsakega alarma.

Kako izvesti ročno izpraznitev?

Za ročno izpraznitev odstranite prelivno cev iz pomivalne kadi in pritisnite gumb SW4 (izpraznitev). Izpustna črpalka se aktivira, LED L4 utripa. Izpraznitev traja približno 25 sekund (nastavljivo v uporabniškem meniju). Po izpraznitvi stroj izvede 30-sekundno samočiščenje. Nato se stroj samodejno ustavi.

Kako dostopati do uporabniškega menija za prilagajanje parametrov?

Če želite dostopati do uporabniškega menija, izklopite stroj, nato ob zaprtih vratih hkrati pritisnite gumbe SW1, SW3 in SW6 za 3 sekunde. LED L6 začne utripati in zaslišijo se trije piski. Prikaže se sporočilo 'conf'. S tipkama SW3 in SW4 se pomikajte med parametri (temperatura, časi doziranja detergenta itd.). Za spremembo vrednosti uporabite SW1 (povečanje) ali SW2 (zmanjšanje). Pritisnite SW5 za shranjevanje. Za izhod držite SW6 pritisnjen 3 sekunde.

Kakšno je potrebno redno vzdrževanje?

Redno vzdrževanje je bistveno. Filtre očistite po vsaki uporabi. Redno odstranjujte vodni kamen, da preprečite nalaganje. Preverite izpirne roke, da se prosto vrtijo. Po 50.000 ciklih se pojavi opomnik za servis; takrat pokličite pooblaščenega serviserja. Uporabljajte izključno originalne dele.

Kako stopiti v stik s servisno službo ali proizvajalcem?

Če težave ne odpravite z odpravljanjem težav, se obrnite na lokalnega pooblaščenega prodajalca ali neposredno na proizvajalca Hendi. Za popravilo v garanciji priložite dokazilo o nakupu (račun ali blagajniški prejemek) ter navedite kraj in datum nakupa. Garancija krije proizvodne napake 12 mesecev od datuma nakupa.

NAVODILA ZA UPORABO 237540 Hendi

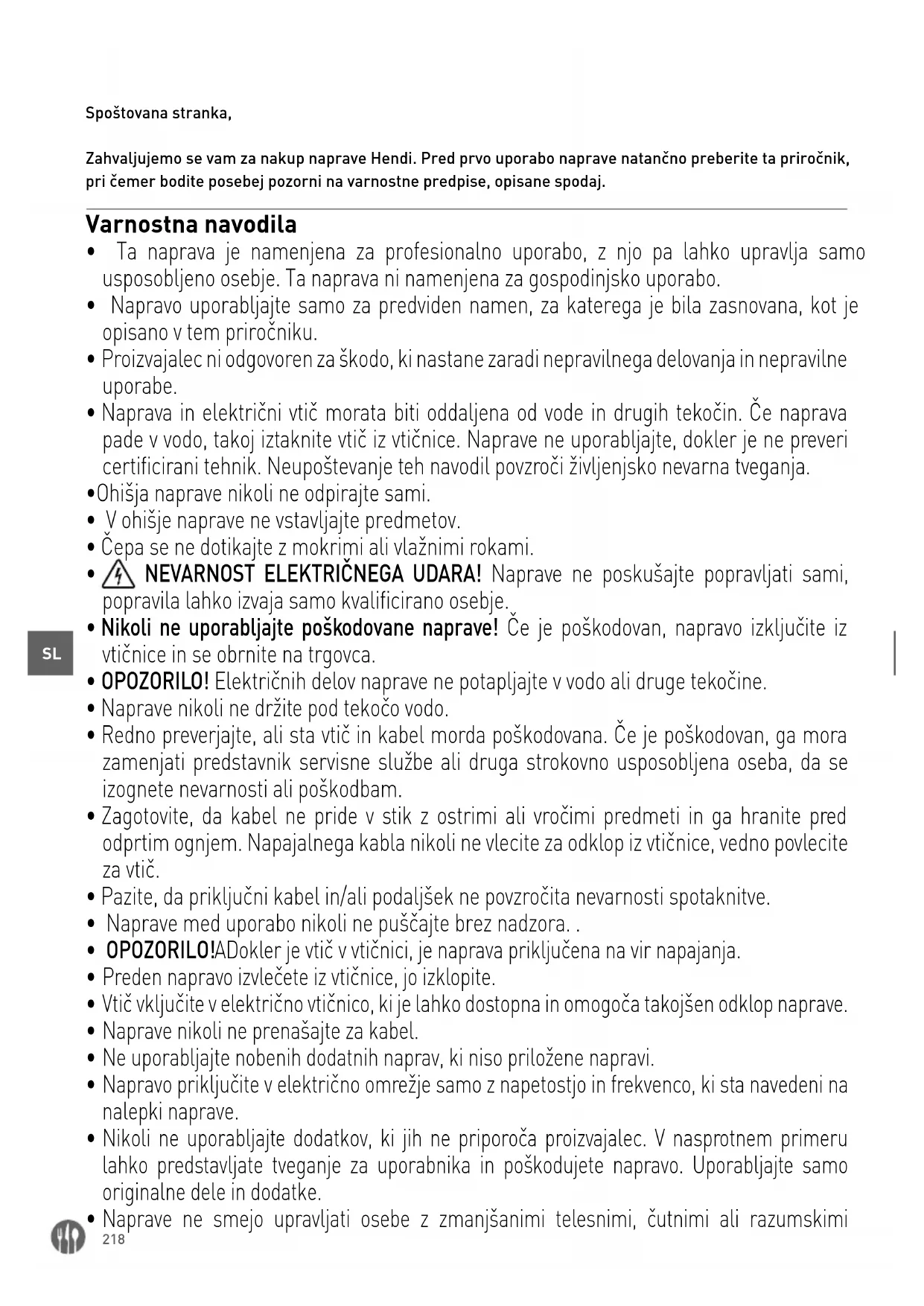

SL: Pomivalni stroj, elektronski Uporabniski priročnik str. 218

Samo za uporabo v zaprtih prostorih.

CE

Posebni sigurnosni propisi

• Ova je perilica isporučena s cijevima za dovod i izlaz vode. Ovisno o njenoj konstrukciji, spajanje stroja na vodu i napajanje mora izvršiti ovlasteni i lokalno priznat instalater odrzavanjem postojecih specifikacija.
• Pije spajanja uredaja provjerite odgovaraju li podaci na plocici s podacima (napon i prikljućeno opterećenje) elektricnom napajanju.
• U ovom uredaju nisu dopustene tehnicke izmjene. Proizvodačnice odgovoran za moguća ostecenja nastala usljed preinaka.
• Isto vrijedi u slučaju da se urežaj koristi u bilo koju drugu svrhu osim u slučaju da se urežaj upotrebljava u slučaju da se ne koristi ispravno ili neispravno. Voda u unutrasnjosti perilice posuda;nije pitka.
• Uporaba, odrzavanje i popravak perilice posuda smiju obavljati samo osobe koje su upoznate s ovim radovima i koje su informirane o svim mogucim rizicima.

Omeksivaci vode

• Pumpa za deterdžent: 0,83 ml/s
• Pumpa s urežajem za pomoć pri ispiranju: 0,19 ml/s

Umnožavanjem tih količina s vremenom trajanja (sekundi) koje pumpa radi, možete izracunati volumen svake tekucićne koju koristi.

Priprava pred prvym pouzitim

• Ta naprava je namenjena za profesionalno uporabo, z njo pa lahko upravlja samo usposobljeno osebje. Ta naprava ni namenjena za gospodinjsko uporabo.

• Napravo uporabljajte samo za predviden names, za katerega je bila zasnovana, kot je opisano v tem priročniku.

• Proizvajalec ni odgovoren za škodo, ki nastane zaradi nepravilnega delovanja in nepravlne uporabe.

• Naprava in elektrichi vtič morata biti oddaljena od vode in drugih tekovičin. Če naprava pade v vodo, takoj iztaknite vtič iz vtičnice. Naprave ne uporabljajte, dokler je ne preveri certificirani tehnik. Neupostevanje teh navodil povzrociživiljenjsko nevarna tveganja.

• Ohišja naprave nikoli ne odpirajte sami.

Vohisje naprave ne vstavlajte predmetov.

• Čepa se ne dotikajte z mokrimi ali vlažnimi rokami.

NEVARNOST ELEKTRICNEGA UDARA! Naprave ne poskušajte popravljati sami, popravila lahko izvaja samo kvalificirano osebje.

• Nikoli ne uporabljajte poškodovane naprave! Če je poškodovan, napravo izkljucite iz vticnice in se obrnite na trgovca.

• OPOZORILO! Elektricnih delov naprave ne potaplajte v vodo ali druge tekocine.

• Naprave nikoli ne držite pod tekoco vodo.

• Redno preverjaje, ali sta vtič in kabel morda poškodovana. Če je poškodovan, ga mora zamenjati predstavnik servisne sluzbe ali druga strokovno usposobljena oseba, da se izognete nevarnosti ali poškodbam.

• Zagotovite, da kabel ne pride v stik z ostrimi ali vročimi predmeti in ga hranite pred odprtim ognjem. Napajalnega kabla nikoli ne vlecite za odklop iz vticnice, vedno povlecite za vtic.

• Pazite, da prikljucni kabel in/ali podaljšek ne povzročita nevarnosti spotaknitve.

• Naprave med uporabo nikoli ne puscajte brez nadzora.

• OPOZORILO!ADokler je vtic vvticnici, je naprava prikljucena na vir napajanja.

• Preden napravo izvlečete iz vticnice, jo izklopite.

• Vtic vkljucite v elektricno vticnico, ki je lahko dostopna in omogocata kojsen odklop naprave.

• Naprave nikoli ne prenašajte za kabel.

• Ne uporabljaje nobenih dodatnih naprav, ki niso priložene napravi.

• Napravo prikljucite v elektricno omrežje samo z napetostjo in frekvenco, ki sta navedeni na nalepki naprave.

• Nikoli ne uporabljaje dodatkov, ki jih ne priporoča proizvajalec. V nasprotnem primuru lahko predstavljate tveganje za uporabnika in poškodujete napravo. Uporabljaje samo originalne dele in dodatke.

• Naprave ne smejo upravljati osebe z zmanjsanimi telesnimi, šutnimi ali razumskimi

sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja.

• Naprave v nobenem原則u ne smejo uporabljati otroci.
• Napravo in napajalni kabel hranite zunaj dosegao otrok.
• OPOZORILO: Pred cisicenjem, vzdvrzechanjem ali shranjevanjem VEDNO izklopite napravoin iztaknite vtic iz vticnice.

Posebni varnostni predpisi

• Pomivalni stroj se dobavlja s cevmi za dovod in odvod vode. Glede na konstrukcijo mora prikljucitev stroja na vodovodno in elektricno napajanje opraviti pooblasceni in lokalno priznani instalater, ki mora ohranjati obstoje维奇 specifikacije.
• Pred priključitvijo naprave preverite, ali se priključni podatki na tipski plošćici (napetost in priključna napetost) ujemajo z elektricnim napajanjem.
• Pri tej napravi ne sme biti nobenih tehnicih spreememb. Proizvajalec ni odgovoren za morebitno škodo, ki lahko nastane zaradi spreememb.
• Enako velja vprimeru, ce napravo uporabljate za kakrsen koli drug namen, razen za tistega, ki ste ga prevideli, v primeru okvare ali neprvilne uporabe. Voda v pomivalnem stroju ni pitna.
• Uporabljati, vzdřevati in popravljati mora samo osebe, ki soseznanjene s temi deli in soseznanjene z morebitnimi nevarnostmi.

Mehčalci vode

POZOR: Za vse naprave, ki potrebujejo stalno povezavo s systemom za dovajanje vode (vključno s to napravo), morate namestiti dodatenystem za mehčanje vode, da odstranite kalcijeve in magnezijeve spojine. Mehčalec morate uporabiti v skladu s pri porocili proizvajalca, ki so navedena v navodilih za uporabo.

• Ce mehçalca ne namestite ali se ne uporablja in/ali regenerira, bo distributer zavrnil vse pritožbe, povezane s potrebnimi popravili zaradi nabiranja vodnega kamna v napravi.
• Priporočamo uporabo mehčalcev iz široke ponudbe izdelkov HENDI. Za pomoč pri izbiri ustreznegа modela se obrnite na svojega prodajnega zastopnika HENDI. Za ustrezno regeneraciono mehčalcev priporočamo naslednja sredstva: Tablete za sol, 25 kg vrečke - koda: 231265

Splośna trdota vode

°dGH	°fH	mmol/l	°e	Sistem za mehčanje vode
nad 24 nad 40 nad 4,2	nad 28	Potrebno
18-24	32-40	3,2-4,2	22 - 28	Potrebno
12-18	19-32	2,1-3,2	13 - 22	Potrebno
4 - 12	7-19	0,7 - 2,1	5 - 13	Potrebno
spodaj 4	spodaj 7	pod 0,7	spodaj 5	Ni potrebno

Namen uporabe

• Ta naprava je namenjena pomivanju posode, kot so kozarci, skodelice, krozniki in Jedilni pribor. Vsaka drugacna uporaba lahko povzroci poskodbe naprave ali telesne poskodbe.

• Upravljanje naprave za kakrsen koli drug namense steje za zlorabo naprave. Uporabnik je izkljuc-no odgovoren za neprimerno uporabo naprave.

Ozemljitev

Ta naprava je razvršcena kot zašcita razreda I in mora biti prikljucena na zašcilno ozemljitev. Ozemljitev zmanjsa nevarnost elektricnega udara, takoda zagotovi evakuacijskoŽico za elektrici tok.Ta

naprava imavgrajen elektricni kabel z ozemljitveno zico in vticem. Vtic morate vtakniti vvticnico, ki je pravilno namescena in ozemljena.

Priprava pred prvo uporabo

• Odpritembalazo. Pred namestitvijo preverite, ali so na napravi vidni znaki poskodb zaradi prevoza. Ce ste v dvomih,Poklicite strokovnaja, da ga preveri (pri pooblascenem trgovcu, ki je prodajal napravo).
• Pomivalni stroj postavite na mesto namestitve, v blizino potrebne vode in napajanja (ozemljitev mora biti dovolj stabilna).
• Odstranite zašcitno folijo, ki varuje jekleno ohišje pomivalnega stroja pred praskami. Morebitne

ostanke adheziva je treba previdno odstraniti. Ne uporabljaje grobih materialov. Če pustite zašcitno folijo, boste morda težko odstranili lepilno lepilno folijo na jekleno ohišje pomivalnega stroja.
- Napravo postavite vodoravno. Možne naklone je treba popraviti z vodno tehtnico.
- Pouspešni namestitvi morate pomivalni stroi pred začetakom uporabe temeljito očistiti z obićaj-nim pomivalnim sredstvom.

Priključitev na vodovodno napeljavo

POZORNOST: Prikljucitev z vodovodom je treba iz-vesti v skladu z veljavnimi varnostnimi standardi.

Pomivalni stroj lahko priključite na dovod vode z najvisjo vchodno temperaturo 60^ / 130^ . Če potrebujete povezavo z visokotemperaturnim vodovodnim systemom, se obrnite na našo tovarno, distributerja ali lokalnega trgovca.

• Cev za dovod vode mora imeti loputni ventil (nepovratni ventil) v skladu s standardom DIN 1988.
• Cev za dovod vode/cev pred priključitvijo naprave

Odvodni prikljucek

• Odtok se doseze s silo teznosti (naravnim tokom). Cev za odvod vode mora biti prikljucena neosredno na glavno cev za odvod vode - kjer se prićakuje, da boNSTAL pipeta za vonjave, ali ne

sperite.

• Cev za dovod vode/cev mora imeti notranji pre- mer najmanj 16mm , prikljucek na cev pa mora biti 3/4 palca.
• Pred uporabo naprave je treba vse manšete cevi nastaviti v fiksnem položaju.
• Pomivalni stroj lahko priključite samo na dobro delujuč mehčalec.

POZORNOST: Tlak vode mora biti med 2 in 5 bari.

posredno v odprtino za odvod vode v tleh, ki imapipeto za vonjave.

POZORNOST: Odtočne cevi ne namestite visje od 650 mm od spodnje strani pomivalnega stroja.

Prikljucitev elektricnega omrežja

POZORNOST: Vsa elektricna dela mora izvajati ustrezno usposobljena in strokovno usposobljena oseba.

• Pomivalni stroj deluje pod doloceno napetostjo, odvisno od vrste pomivalnega stroja.
• Napajanje morate zagotoviti glide na sprejem

energije v napravi (elektricno povezavo mora opraviti pooblascen elektricar). Izpolnjene morajo biti specifikacione v skladu z ustreznimi deli standardov DIN, VDE, D100, pogoji za povezavo EVU, ustreznim ZH 1/37, poglavje 7.2 - kot tudi trenutni im specifikacijami za preprecitev nasrece.

• Stedilnik morate s kablon H07 RN-F prikljuciti na elektricno omrezej z reposrednim napaja

njem z razbrenimenitvijo naprave.

Zašcitna cevna povezava in kompenzacija napetosti

Elektricna varnost te naprave je zagotovljena samo, ce je zašcitni vod prikljucen in ustrezno preverjen. Do takrat je treba izpolniti ustrezne specifikacije (gleje odstavek 1.5).

• Naprava mora poleg tega vsebovati tudi sistem za izravnavo napetosti.

• Zaradi tega ima hrbtna stran naprave vijak z oznako >napetostna kompenzacija «.

• Po prikljucitvi na elektricno napetost je treba preveriti delovanje zašcitnega kanala, kompenzacijo napetosti in vrednost izolacije skladno z veljavni-mi predpisi DIN VDE.

Tehnicne specifikacije

POMIVALNI STROJI 50x50
Št. izdelka 230268 231753 237540 231340 236 567 236574
Vrsta izdelka	40 x 40	50 x 50		pokrov 50x50	50 x 60
Največja višina namiznega pribora [mm]	295	335		400	450
Delovna napetost in frekvenca [V/Hz]	230 / 50	400/50	230 / 50 400/50
Nazivna vchodna moč [kW]	2,8	6,6	2,8	8,6	5,0	7,1
Temperatura vode za izpiranje/pranja [°C]	62/85
Standardna oprema	Sredstvo za izpiranje in predal za pralno sredstvo ter odtočna Črpalka				Sredstvo za izpiranje in predal za pomivalno sredstvo
Vodoodporen razred zaščite	IP44
Količina (kos)/brez pranja (s)	3/60, 120, 180
Neto teža (pribl.) [kg]	39	55		135,5	57
Zunanja dimenzija [mm]	470x510x(H)710	570x600x(H)830		750x880x(H)1390	595 x 730 x (H)1340

OPOMBA: Tehnicne specifikacja se lahko spremenijo brez prehodnega obvestila.

Navodila za redno delovanje pomivalnega stroja

• Naprava se uporablja izključno za pomivanje posode, skodelic, kozarcev, srebrnine itd. po uporabi med kosilom/večerjo.

• Se posebej morate biti pozorni, da je perilo, ki ga ze lite oprati, primerno postavljeno za pomivanje v pomivalnem stroju.

• Srebrno posodo očistite pred ostanki hrane; Če je ne operete takoj po kosilu/večji (obarvanosti in madežih dolocenih Živil).
  V tej napravine perite predmetov, ki so bili v stiku s kislinami, mineralnimi olji, mastjo, bencinom ali barvami in topili (industrijske kemikalije).

Priprava posode za pomivanje

• Pazite, da se ostanki hrane ne bodo osušili na posodo. Preden posodo zložite v kosaro, morate odstraniti vecje ostanke hrane, olivne listice, limonske lupine, zobne krpe itd., da se izognete zamašitvi filtra in Čistilni vodi.

• Priporočamo, da nekaj Časa pustite v vodi ali izperete steklene posode, na katerih so ostanki hrane.

Polnjenje kosare

• Kozarce, skodelice, velike kroznike itd. postavite tako, da je odprtina obrnjena navzdol v predvidene kosare. Ne kupujte ena na drugo.
  Kozarci se ne smejo dotikati drug drugega (steklo, madezi se zaradi stika lahko poskodujejo).
• Jedilni pribor dajte v ustrezno košaro iz sinte

ticnegama materiala z rocajem obrnjenim navzdol. Srebrno posodo lahko prosto postavite na izravnano plasticno kosaro.V vsakem primeru se izognite preobremenitvi kosare.Cevi za dovod vode morajo ostati proste (ne smejo biti zamašene ali raztegnjene).

Pravilno vstavljanje kroznikov v košare z zatici.

Pravilno vstavljanje stekla v odprte kosare

Pravilna vstavitev kroznikov in pribora

Pravilno vstavljanje polnih košar

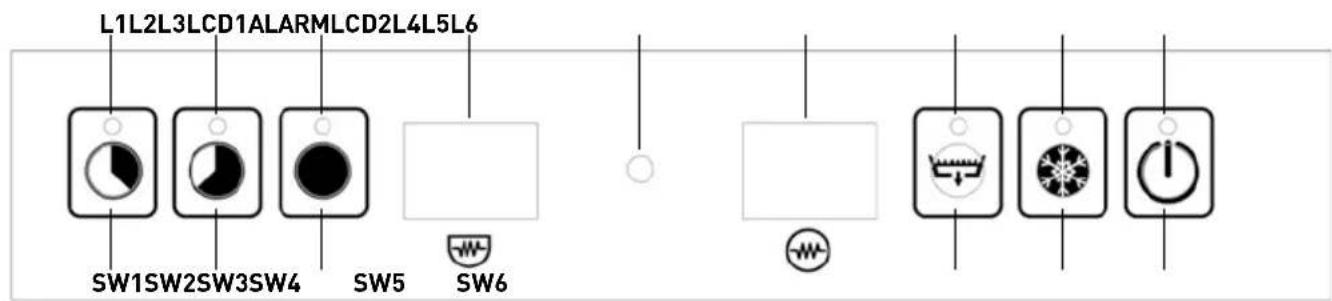

Nadzorna plošča

TIPKO	IME	OPIS	ZAPISKI
SW1	CT1	Gumb za kratek cikel	Trajanje 1 min
SW2	CT2	Gumb za srednji cikel	Trajanje: 2 min
SW3	CT3	Gumb za dolg cikel	Trajanje: 3 minute
SW4	DB	Gumb za izpustno Črpalko
SW5	CRB	Gumb za hladno izpiranje
SW6	DNE	Stikalo za vklop/izklop
MIZA Z LEDOM			BARVA
L1	LED-lučka za izbiro kratkega programa
L2	LED-dioda za izbiro srednjega cikla

TIPKO IME OPIS ZAPISKI

L3	LED-lučka za izbiro dolgega programa
L4 Izčrpavanje poteka
L5 Izbrano hladno izpiranje
L6	LED-lučka stikala za vklop/izklop

Vklop

Za zagon stroja pritisnite gumb SW6 (VKLOP) za 3 signal. sekunde. LED L6 utripa rdece in oglasi se zvočni

Postopki pred pranjem

Ker je pralni stroj vklopljen, se grelnik in posoda za pranje začeta polniti z vodo. Nato se stroj napolni z detergentom in sredstvom za izpiranje. Med tem se na nadzorni plošci prikaže sporocilo „FILL". Ko so rezervoorji napolnjeni z vodo in se ujamejo potrebne tekovičine za detergent in tekovičino za izpiranje, se ogrevalna opdornost grelnika in ogrevalna opdornost posode za pranje pričeta delovati zaporedoma (ko dosežete temperaturo v kotlu, ki se giblje, se upornost grelnika izklopi, posoda za pranje pa začne segrevati). Nazaslonu

LCD1 in LCD2 se izmenoma prikazuje trenutna temperature vsake posode (ko se na zaslonu LCD 1 prikaze bt , na zaslonu LCD 2 pa temperature grelnika; ko se na LCD 1 prikaze tt , se na zaslonu LCD 2 prikaze temperatura posode). Ce je ogrevalna upornost posode za pranje VKLOPLJENA, sveti pika v desnem spodnjem kotu LCD1, vprimeru, da je ogrevalna opdornost grelnika VKLOPLJENA, papika v desnem spodnjem kotu LCD2. Zato je pod zaslonom LCD2LCD1 prikazan simbol (predstavitev posode) in simbol (predstavitev grelca).

Stanje pripravljenosti

Med delovanjem v stanju pripravljenosti [po samodejni nastavitvi se morata LCD 1 in LCD 2 izmenično prikazovati temperaturo posode za pranje in posode za grelnik.

Za začetak prvega cikla pranja v dnevu morata takotemperatura v posodi za vodo kot v grelniku doseciobratovalni vrednosti (60 °C in 85 °C).Če temperaturav grelniku ni primerna za spiranje, pranje traja,dokler se voda za spiranje ustrezno ne segreje.

Sporocilo nazaslonu obvešca uporabnika, da se program pranja nadaljuje; LCD1 prikazuje trenutno vrednost temperature vode v grelniku, LCD2 pa prikazuje >ht« [tj. ogrevanje].

Izbira programa pranja - Start

Ta pralni stroj imi tri funkcije programa pranja. Uporabnik je lahko izbral kratek, srednji in dolg program s pritiskom enega od gumbov SW1, SW2 ali SW3. Po pritisku ustrezne tipke se program pranja samodejno zažene, CE vrata niso pomotoma odprta. V zadnjem primeru se na prikazovalniku Dash prikaže sporocilo «door« in pranje se začne ponovno, takoj ko zaprete vrata. Na nadzorni plošci

se prikaze preostali cas (v sekundah).

POMEMBNO: Ce so vrata po nesreci odprta, preden se program zakljuci, se pranje ustavi in programska ura se ponastavi. Zato za zakljucek cikla postopek zacnite od začetka.

OPOMBA: 10 sekund pred zakljuckom glavnega

pranja začne delovati odtočna Črpalka in se po izpiranju ustavi 10 sekund.

Po koncu programa pranja bo sporocilo "end" na

armaturni plošci uporabnika obvestilo, da je program končan. Sporocilo se prikaže, dokler se vrata ponovno ne odprejo.

Izpraznitev

Ta stroj ima odoctno crpalko, tak da se cikel odtoka izvede samodejno. Ce zeite izvesti crpanje na zahtevo, odstranite odoctno cev, ki je namescena na posodo za pranje, in pritisnite gumb SW4. Po 15 sekunday se zaene crpanje in zaene utripati svetleca dioda L44.

Med praznjenjem se opravi notranje preverjanjesistema, pri cemer se zagotovi, da so ogrevalni rezi

izklopljeni. V tem smislu se izognete vsakrsnemu pregrevanju zaradi segrevanja, ki ni potopljenov vodo. Takoj, ko se izpust zaustavi, sistem za naslednjih 30 sekund izvede samocišcenje (vrata morajo biti zaphta).

OPOMBA: Po vsaki izvedbi praznjenja na zahtevo se stroj izklopi.

Polnjenje pomivalnegasredstva in sredstva za izpiranje

Stroj je opremljen s peristalticnimi crpalkami za sredstvo za izpiranje in polnjenje pomivalnegasredstva. Dovodna odprtina za polnjenje za vsako je ustrezna cev, ki jo morate potopiti v ustrezne posode.

Postopek polnjenja poteka v dveh stopnjah. Prvotno polnjenje (ko vklopite stroj) in dodatna polnjenja po vsakem ciklu pranja:

1. faza: Med samodejno pripravo (pred prvim pranjem) prejme stroj iz mila v rezervaorju 180 sekund in sredstvo za izpiranje 35 sekund. To moznost lahko spremenite tak, da v uporabniiskem meniju izberete moznost *Oglejte si razdelek »Uporabniiski meni'.
2. faza: Med vsakim celotnim programom pranja in izpiranja stroj za 13 sekund prejudice pralno sredstvo in sredstvo za izpiranje za 12 sekund. Uporabnik

jo lahko prilagodi v uporabniškem meniju *Preverite razdelek «Uporabniski meni«.

OPOMBA: Ce morate v uporabniskem meniju nastaviti pralno sredstvo ali sredstvo za izpiranje, upostevajte, da vsaka sekunda ustrezna crpalka zajame naslednje količine tekovićin:

• Crpalka za pralno sredstvo: 0,83 ml/sek
• Crpalka sredstva za izpiranje: 0,19 ml/s

Če te količine pomnožite s Časovnim trajanjem (sekundami), ki jih deluje Črpalka, lahko izračunate prostornino vsake tekovičine, ki jo uporablja.

OPOZORILO: Stroj med pomivanjem prejme sredstvo za izpiranje ter pomivalno sredstvo med izpiranjem.

Izpiranje s hladno vodo

Stroj ima funkcijo izpiranja s hladno vodo. Vklopite jo lahko, da se izvede po vsakem programu pranja ali v primerih, ko je na zahtevo.

Čeželite izvesti izpiranje z mrzlo vodo po enam programu pranja, pritisnite tipko SW5 za 1 sekundo. Enkraten zvočni signal vas opozori, da je stroj nastavljen za eno hladno izpiranje. Nato bo med

izvajanjem postopkazasvetilaLED L55.

Če Želite izvesti izpiranje z mrzlo vodo po vsakem programu pranja, pritisnite tipko SW5 za 5 sekund, ko je stroj v stanju pripravljenosti. Dvojni zvočni signal vas obvesti, da je stroj nastavljen za hladno izpiranje po vsakem programu pranja (sveti LED L5). Če izbor preklicete, ponovite zgornji postopek.

Izklop stroja

Ce zeite stroj izklopiti, odstranite odtočno cev v posodi za pranje in pritisnite gumb SW4. Stroj bo samodejno izcrpal uporabljeno vodo, izvedel program samodejnega cisćenja in se nato izklopil. Alternativni način je neprekinjen pritisk gumba SW6, dokler se v prvi vrstici zaslona ne prikaže oznaka "OFF" (IZKLOP) (traja priblžno 5 sekund). Priporoceni način je prvi.

EKO funkcija

Ce je stroj v stanju pripravljenosti vec kot 15 minut, se temperatura v kotlomniku zniža, da se prepreci nepotrebnaporaba energije. Ce se v teh intervα

lih odprejo vrata pralnega stroja, se funkcija EKO izklopi.

Funkija Soft Start

Stroj je opremljen s systemdom mehkega zagona, ki omogoca, da se crpalka zažene z nizjim tlakom in

jo postopoma povecuje, tak da obcutljivi kristali niso poskodovani.

Meni uporabnika

Ce ze lite odpreti uporabnikov meni, zaustavite stroj in hkrati za 3 sekunde pritisnite gumba SW1, SW3 in SW6 z zaprtimi vrati. LED L6 utripne, zvočni signal pa se sliši trikrat. Sporočite "conf" apears nekaj sekund in aktivirajte Uporabnikov meni.

Z gumboma SW3 in SW4 poščite parameter, ki gaželite prilagoditi za navigacijo v meniju. Na zaslonu se prikaže ustrezni parameter.

Čeželite povečati količino (+), pritisnite tipko SW1. Čeželite zmanjsati količino (-), pritisnite gumb

SW2.

Ko dolocite vrednost, enkrat pritisnite gumb SW5, da registrirate vrednost v pomnilniku.

V spodnji matrici lahko najdete kratek opis funkcjij, ki jih lahko uporabnik prerlagaja, ter privzete vred-nosti.

Za izhod iz menija uporabnika pritisnite gumb SW6 za 3 sekunde. Oglasi se trikrat zvočni signal, nazaslonu pa se prikaže sporocilo «off«. Ko zaprete uporabnikov meni, se stroj izklopi.

Ne	Parameter	Linija izdelkov	Privzeta nastavitev	Indikacija
1	NAČIN TEMPERATURE	C/F	C)	C)
2	TEMPERATURA KOTLA	30-92 °C	85 °C	bt
3	TEMPERATURA REZERVOARJA	30-70 °C	60 °C	do konca
4	ČAS POLNJENJA PRALNEGA SREDSTVA	100-300 s	180 s	dF
5	ČAS PRALNEGA SREDSTVA OB PROGRAMU	0-30 s	13 s	dc
6	ČAS DOZIRANJA SREDSTVA ZA IZPIRANJE PRI POLNJENJU	0-90 s 35 s	rF
7	ČAS DOZIRANJA TEKOČINE ZA LESK OB PROGRAMU	0-30 s	12 s	ponovno
8	HLADNO IZPIRANJE	0 (NE) - 1(DA)	1	Prisotnost obrabe
9	TRAJANJE ČRPANJA	20-60 s	25 s	Cd

Vzdrževanje in popravilo

Po 50.000 ciklih pranja se nazaslonu prikaze sporocilo opomnika za servis. Redno vzdvrzejane, ki ga izvaja licencirani tehnik z uporabo originalnih

nadomestnih delov, je bistveno za pravilno delovanje stroja.

Indikacije alarma

Če systemd zabeleži napako v delovanju, se nazaslonu prikaže opozorilno sporocilo. Če pride do takšne težave, v naslednji tabeli navedite kratek

opis težave. Če potrebujete dodatno pomoc, se obrnite na lokalnega prodajalca.

ALARM OPIS TEZAVE

Alarm 1 Presežek šça polnjenja vode

Alarm 2 Nivo vode med praznjenjem ni zmanjšan.

Alarm 3 Pogost šcas ogrevanja kolla

Alarm 4 Čas ogrevanja zbiralnika

Alarm 5 Temperatura vode v grelniku je nad mejo.

Alarm 6 Temperatura vode v posodi za pranje je višja od seinen vrednosti

Alarm 7 Alarm za hladno izpiranje

Alarm 8 Termometer za kopel ni priključen

Alarm 9 Termometer za kad jePokvarjen.

Alarm 10 Termometer kotlička ni priključen

Alarm 11 Termometer grelnika vode je poškodovan.

Alarm 12 Program pranja je bil končan, a grelnik se ni ustrezno ogrel (šcas segrevanja v funkcjiji termo tipala je bil presežen).

ODPRAVLJANJE TEZAV

TEŽAVA	LAHKO POVZROČITE	REŠITEV
Pomivalni stroj ne deluje pravilno	Prekinitev povezave	Preverite povezavo
	Niste vklopili stikala na štedilniku	Vklopite stikalo
	Glavno stikalo / ali varovalka ni bila aktivirana / ali je okvarjena	Preverite glavno stikalo/ali varovalko
	Kuhalna plošča je okvarjena	Obrnite se na pooblaščenega prodajalca, ki je prodajal napravo ali negosredno na proizvajalca
	Dovodni ventil za vodo je Pokvarjen
	Vrata niso zaphta.	Zaprite vrata
	Niste vklopili dovoda vode	Vklopite napajanje.

TEZAVA LAHKO POVZROCITE RESITEV

Naprava deluje, a svetleča dioda stikala ne zasveti	LED-lučka je okvarjena	Zamenjava svetleće diode
Segrevanje v kotlčku ne deluje	Stikalo ali glavno stikalo oz. varovalka nista aktivirana	Preverite stikalo in glavno stikalo oz. varovalko
	Varnostni termostat grelnika je okvarjen.	Obrnite se na pooblašćenega prodajalca ali proizvajalca
	Toplotna varovalka 93°C grelnika je okvarjena.
	Regulator tlaka je Pokvarjen	Obrnite se na pooblašćenega prodajalca ali proizvajalca
	Rele za "Ogrevanje grelnika" je okvarjen
	Pregorela je varovalka kotla	Obrnite se na pooblašćenega prodajalca ali proizvajalca
Gretje v kotlčku deluje, a lučka LED se ne vklopi	Lučka LED za napako	Zamenjava svetleće diode
Segrevanje podajalnika ne deluje	Stikalo N1 naprave ali glavnega stikala ali varovalke ni vključeno	Vklopite ustrezno stikalo ali varovalko
	Rele za "ogrevanje prostora" je okvarjen	Počakajte
Toplotna varovalka pri 85 °C je okvarjena. Pregorela je varovalka razdeljevalnika	Stikalo termostata za gretje pri 60 °C je napacno	Obrnite se na pooblašćenega prodajalca ali proizvajalca
	Rele za "ogrevanje prostora" je okvarjen
Motor Črpalke ne deluje	Glavno stikalo ali varovalka nista aktivirana. Vrata niso zaphta.	Vklopite glavno stikalo ali varovalko. Zaprite vrata
	Glavni rele je okvarjen
	Okvarjen motor Črpalke	Obrnite se na pooblašćenega prodajalca ali proizvajalca
	Stikalo za izbiro programa je okvarjeno
Motor deluje, vendar se Črpalka ne vrti	Zagozdi se rebra Črpalke	Obrnite se na pooblašćenega prodajalca ali proizvajalca
	Soli ali detergenti so po nedelovanju naprave oz. po tem, ko je ta nehlapen	Zavrtite vijak na zadni strani motorja, dokler se ne vrti prosto
Perilo se ne suši (posode, kozarci itd.)	Predal nima sredstva za sušenje	V predelek vstavite sredstvo za sušenje
	Ventil za sušenje jePokvarjen
	Programsko stikalo je okvarjeno	Obrnite se na pooblašćenega prodajalca ali proizvajalca
	Roke za spiranje se ne vrtijo
	Košara se ne vrti

Garancija

Okvara, ki vplivajo na funkcionalnost naprave in se pojavijo v enem letu po nakupu, se popravijo s brezplačnim popravilom ali zamenjavo, ce je bila naprava uporabljena in se je ohranila v skladu z navodili in ni bila zlorabljena ali napačno uporabljena. To ne vpliva na vaše zakonske pravice. Če je za napravo veljala garancija, navedite, kje in kdaj

je bila kuplejena, in priložite dokazilo o nakupu (npr. račun).

Skladno z našo politiko nenehnega razvoja izdelkov si pridržujemo pravico do spremembe izdelka, embalaje in specifikacij dokumentacije brez predhodnega obvestila.

Med odstranjevanjem naprave ne odvrzite izdelka skupaj z drugimi gospodinjskimi oepadki. Namesto tega ste sami odgovorni za odstranjevanje oepadne opreme na doloceno zbirno mesto. Neuostoivanje tega pravila lahko kaznuje v skladu z veljavnimi predpisi o odlaganju oepadkov. Loceno zbiranje in reciklaranje vase oepadne opreme v casu odlaganja bo pomagalo ohraniti naravne vire in zagotoviti, da se reciklira na nacin, ki varuje zdravje lijudi in okolje.

Za več informacij o tem, kam lahko odložite odpadke za recikliranje, se obrnite na lokalno zbirno podjetje za odpadke. Proizvajalci in uvozniki neprevzemajo odgovornosti za recikliranje, obdelavo in ekolosko odstranjevanje, bodisi nepsredno bodisi prek javegaSYSTEMA.

Hendi B.V.

Innovatielaan 6

6745 Xw De Klomp, The Netherlands

Tel:[phone]

Email: [e-mail]
