Znamka	Hendi
Model	231753
Vrsta izdelka	Profesionalni pomivalni stroj (za notranjo uporabo)
Mere (D x Š x V)	470 x 510 x 710 mm
Neto teža	39 kg
Električna napetost	230 V / 50 Hz, enofazni
Poraba energije	2,8 kW
Stopnja zaščite	IP44
Zahtevan tlak vode	2 do 5 barov
Temperatura pomivanja / izpiranja	62 °C / 85 °C
Število ciklov pomivanja	3 (kratek: 60 s, srednji: 120 s, dolg: 180 s)
Največja kapaciteta posode (višina)	295 mm
Priključek za vodo	Dovod tople vode max 60 °C, cev 3/4 palca
Standardna oprema	Dozirnik detergenta in sredstva za izpiranje, odtočna črpalka
Funkcije	Kratek/srednji/dolg cikel, hladno izpiranje, ročno praznjenje, funkcija ECO, postopen zagon
Varnost	Zaščitni razred I, ozemljitev, sistem Thermo-Protector, alarmi ob okvari
Vzdrževanje	Redno čiščenje, praznjenje in samodejno čiščenje, opomnik za vzdrževanje vsakih 50.000 ciklov
Garancija	12 mesecev od datuma nakupa
Predvidena uporaba	Profesionalno pomivanje posode, kozarcev, skodelic, jedilnega pribora (ne za domačo uporabo)

Pogosto zastavljena vprašanja - 231753 Hendi

Kako pravilno namestiti pomivalni stroj Hendi 231753?

Namestitev mora opraviti pooblaščen monter. Napravo postavite na stabilna tla, blizu vodovodnih in električnih priključkov. Priključite dovodno cev s krogelno zaporno pipo (tlak 2-5 barov). Odtočno cev priključite na sifon (največja višina 650 mm). Naprava mora biti poravnana in priključena na vtičnico z ozemljitvijo.

Kakšna je priporočena trdota vode in kako namestiti mehčalec?

Če trdota presega 4 °dH (7 °fH), je potreben mehčalec. Uporabite mehčalec HENDI (npr. sol v tabletah koda 231265). Sledite navodilom proizvajalca. Brez mehčalca lahko vodni kamen poškoduje napravo in razveljavi garancijo.

Kako nastaviti doziranje detergenta in sredstva za izpiranje?

Dostopajte do uporabniškega menija (hkrati pritisnite SW1, SW3, SW6 za 3s pri zaprtih vratih). Pomikajte se s SW3/SW4, prilagajajte s SW1 (+), SW2 (-), potrdite s SW5. Parametri: čas detergenta pri polnjenju (dF, privzeto 180s), čas med ciklom (c.c., privzeto 13s), čas izpiranja (rF privzeto 35s, re privzeto 12s). 1s črpalke = 0,83 ml detergenta, 0,19 ml sredstva za izpiranje.

Kateri so na voljo cikli pomivanja?

Trije cikli: kratek (60s), srednji (120s), dolg (180s). Izberite z gumbi SW1, SW2, SW3. Cikel se zažene samodejno, če so vrata zaprta. Preostali čas se prikaže na zaslonu.

Kako očistiti pomivalni stroj po uporabi?

Po vsaki uporabi izpraznite filtre in očistite notranjost. Za globinsko čiščenje uporabite primerno sredstvo. Redno izvajajte ročno praznjenje (odstranite pretočno cev, pritisnite SW4), sledi samodejno čiščenje.

Kaj storiti, če se prikaže alarm (npr. Alarm 1: prekoračen čas polnjenja)?

Preverite tabelo alarmov. Alarm 1 = predolg čas polnjenja; preverite dovod vode in tlak. Alarm 2 = nivo vode se ne zniža; preverite odtok. Za vsak alarm, če težava ne izgine, kontaktirajte pooblaščenega prodajalca.

Kako redno vzdrževati pomivalni stroj za podaljšanje življenjske dobe?

Očistite izpirne roke, preverite filtre, po potrebi odstranite vodni kamen. Vsakih 50.000 ciklov se prikaže sporočilo o vzdrževanju; pokličite pooblaščenega tehnika za celovito vzdrževanje z originalnimi deli.

Kaj storiti, če se posoda ne posuši pravilno?

Prepričajte se, da uporabljate sredstvo za izpiranje v dozirniku. Preverite ventil za sušenje in programsko stikalo; če sta okvarjena, kontaktirajte prodajalca.

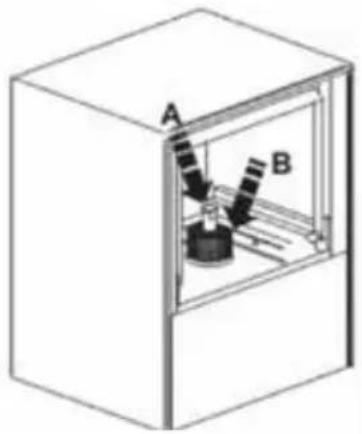

Kakšen je postopek za varno zaustavitev stroja?

Odstranite pretočno cev iz rezervoarja za pomivanje, nato pritisnite SW4. Stroj se bo izpraznil, izvedel samodejno čiščenje in se ustavil. Alternativa: držite SW6 pritisnjen 5s, dokler se ne prikaže "OFF". Priporočljiva je prva metoda.

Katerih vrst posode ne smete pomivati v tej napravi?

Ne pomivajte posode, ki je bila v stiku s kislinami, mineralnimi olji, mazivi, bencinom, barvili ali topili. Izogibajte se tudi srebrnim predmetom, ki bi lahko spremenili barvo (razen takojšnjega izpiranja). Voda za pomivanje ni pitna.

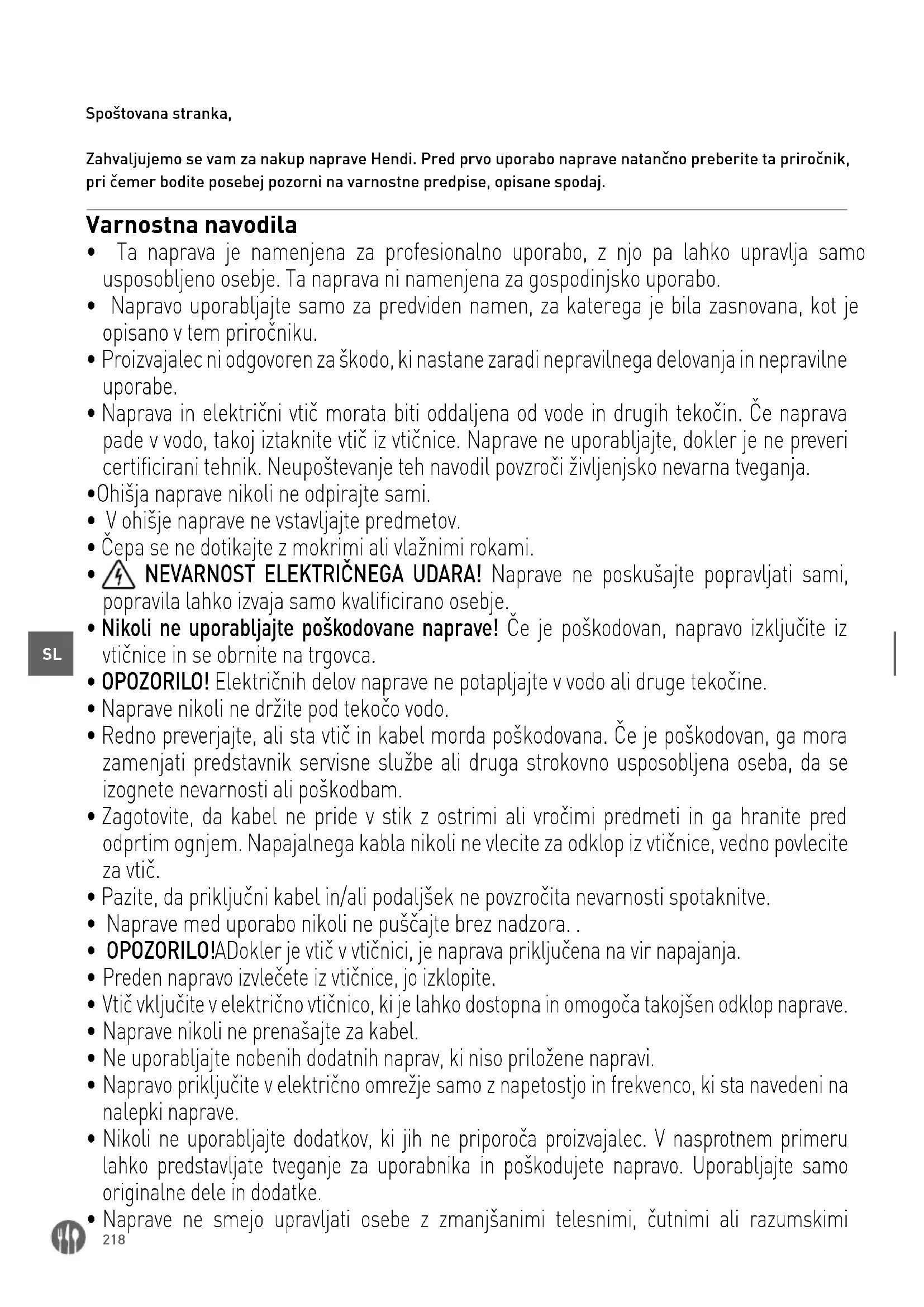

NAVODILA ZA UPORABO 231753 Hendi

SL: Pomivalni stroj, elektronski Uporabniški priročnik str. 218

Samo za uporabo v zaprtih prostorih.

Posebni sigurnosni propisi

Zahvaljujemo se vam za nakup naprave Hendi. Pred prvo uporabo naprave natančno preberite ta priročnik, pri čemer bodite posebej pozorni na varnostne predpise, opisane spodaj.

Varnostna navodila

- Ta naprava je namenjena za profesionalno uporabo, z njo pa lahko upravlja samo usposobljeno osebje. Ta naprava ni namenjena za gospodinjsko uporabo.

- Napravo uporabljajte samo za predviden namen, za katerega je bila zasnovana, kot je opisano v tem priročniku.

- Proizvajalec ni odgovoren za škodo, ki nastane zaradi nepravilnega delovanja in nepravilne uporabe.

- Naprava in električni vtič morata biti oddaljena od vode in drugih tekočin. Če naprava pade v vodo, takoj iztaknite vtič iz vtičnice. Naprave ne uporabljajte, dokler je ne preveri certificirani tehnik. Neupoštevanje teh navodil povzroči življenjsko nevarna tveganja.

- Ohišja naprave nikoli ne odpirajte sami.

• V ohišje naprave ne vstavljajte predmetov.

- Čepa se ne dotikajte z mokrimi ali vlažnimi rokami.

- NEVARNOST ELEKTRIČNEGA UDARA! Naprave ne poskušajte popravljati sami, popravila lahko izvaja samo kvalificirano osebje.

- Nikoli ne uporabljajte poškodovane naprave! Če je poškodovan, napravo izključite iz vtičnice in se obrnite na trgovca.

- OPOZORILO! Električnih delov naprave ne potapljajte v vodo ali druge tekočine.

- Naprave nikoli ne držite pod tekočo vodo.

- Redno preverjajte, ali sta vtič in kabel morda poškodovana. Če je poškodovan, ga mora zamenjati predstavnik servisne službe ali druga strokovno usposobljena oseba, da se izognete nevarnosti ali poškodbam.

- Zagotovite, da kabel ne pride v stik z ostrimi ali vročimi predmeti in ga hranite pred odprtim ognjem. Napajalnega kabla nikoli ne vlecite za odklop iz vtičnice, vedno povlecite za vtič.

- Pazite, da priključni kabel in/ali podaljšek ne povzročita nevarnosti spotaknitve.

- Naprave med uporabo nikoli ne puščajte brez nadzora. .

- OPOZORILO!ADokler je vtič v vtičnici, je naprava priključena na vir napajanja.

- Vtič vključite v električno vtičnico, ki je lahko dostopna in omogoča takojšen odklop naprave.

- Nikoli ne uporabljajte dodatkov, ki jih ne priporoča proizvajalec. V nasprotnem primeru lahko predstavljate tveganje za uporabnika in poškodujete napravo. Uporabljajte samo originalne dele in dodatke.

- Naprave ne smejo upravljati osebe z zmanjšanimi telesnimi, čutnimi ali razumskimi 218

sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja.

• Naprave v nobenem primeru ne smejo uporabljati otroci.
• Napravo in napajalni kabel hranite zunaj dosega otrok.
• OPOZORILO: Pred čiščenjem, vzdrževanjem ali shranjevanjem VEDNO izklopite napravo in iztaknite vtič iz vtičnice.

Posebni varnostni predpisi

• Pomivalni stroj se dobavlja s cevmi za dovod in odvod vode. Glede na konstrukcijo mora priključitev stroja na vodovodno in električno napajanje opraviti pooblaščeni in lokalno priznani inštalater, ki mora ohranjati obstoječe specifikacije.
• Pred priključitvijo naprave preverite, ali se priključni podatki na tipski ploščici (napetost in priključna napetost) ujemajo z električnim napajanjem.
• Pri tej napravi ne sme biti nobenih tehničnih sprememb. Proizvajalec ni odgovoren za morebitno škodo, ki lahko nastane zaradi sprememb.
• Enako velja v primeru, če napravo uporabljate za kakršen koli drug namen, razen za tistega, ki ste ga predvideli, v primeru okvare ali nepravilne uporabe. Voda v pomivalnem stroju ni pitna.
• Uporabljati, vzdrževati in popravljati mora samo osebe, ki so seznanjene s temi deli in so seznanjene z morebitnimi nevarnostmi.

Mehčalci vode

POZOR: Za vse naprave, ki potrebujejo stalno povezavo s sistemom za dovajanje vode (vključno s to napravo), morate namestiti dodaten sistem za mehčanje vode, da odstranite kalcijeve in magnezijeve spojine. Mehčalec morate uporabiti v skladu s priporočili proizvajalca, ki so navedena v navodilih za uporabo.

• Če mehčalca ne namestite ali se ne uporablja in/ali regenerira, bo distributer zavrnil vse pritožbe, povezane s potrebnimi popravili zaradi nabiranja vodnega kamna v napravi.
• Priporočamo uporabo mehčalcev iz široke ponudbe izdelkov HENDI. Za pomoč pri izbiri ustreznega modela se obrnite na svojega prodajnega zastopnika HENDI. Za ustrezno regeneracijo mehčalcev priporočamo naslednja sredstva: Tablete za sol, 25 kg vrečke – koda: 231265

Splošna trdota vode
°dGH	°fH	mmol/l	°e	Sistem za mehčanje vode
nad 24 nad 40 nad 4,2	nad 28	Potrebno
18-24	32-40	3,2-4,2	22 - 28	Potrebno
12-18	19-32	2,1-3,2	13 - 22	Potrebno
4 - 12	7-19	0,7 - 2,1	5 - 13	Potrebno
spodaj 4	spodaj 7	pod 0,7	spodaj 5	Ni potrebno

Namen uporabe

- Ta naprava je namenjena pomivanju posode, kot so kozarci, skodelice, krožniki in jedilni pribor. Vsaka drugačna uporaba lahko povzroči poškodbe naprave ali telesne poškodbe.

- Upravljanje naprave za kakršen koli drug namen se šteje za zlorabo naprave. Uporabnik je izključno odgovoren za neprimerno uporabo naprave.

Ozemljitev

Ta naprava je razvrščena kot zaščita razreda I in mora biti priključena na zaščitno ozemljitev. Ozemljitev zmanjša nevarnost električnega udara, tako da zagotovi evakuacijsko žico za električni tok. Ta

naprava ima vgrajen električni kabel z ozemljitveno žico in vtičem. Vtič morate vtakniti v vtičnico, ki je pravilno nameščena in ozemljena.

Priprava pred prvo uporabo

• Odpriteembalažo. Pred namestitvijo preverite, ali so na napravi vidni znaki poškodb zaradi prevoza. Če ste v dvomih, pokličite strokovnjaka, da ga preveri (pri pooblaščenem trgovcu, ki je prodajal napravo).
• Pomivalni stroj postavite na mesto namestitve, v bližino potrebne vode in napajanja (ozemljitev mora biti dovolj stabilna).
• Odstranite zaščitno folijo, ki varuje jekleno ohišje pomivalnega stroja pred praskami. Morebitne

ostanke adheziva je treba previdno odstraniti. Ne uporabljajte grobih materialov. Če pustite zaščitno folijo, boste morda težko odstranili lepilno lepilno folijo na jekleno ohišje pomivalnega stroja.
- Napravo postavite vodoravno. Možne naklone je treba popraviti z vodno tehtnico.
- Pouspešni namestitvi morate pomivalni stroj pred začetkom uporabe temeljito očistiti z običajnim pomivalnim sredstvom.

Priključitev na vodovodno napeljavo

POZORNOST: Priključitev z vodovodom je treba izvesti v skladu z veljavnimi varnostnimi standardi.

Pomivalni stroj lahko priključite na dovod vode z najvišjo vhodno temperaturo 60 °C/130 °F. Če potrebujete povezavo z visokotemperaturnim vodovodnim sistemom, se obrnite na našo tovarno, distributerja ali lokalnega trgovca.

• Cev za dovod vode mora imeti loputni ventil (nepovratni ventil) v skladu s standardom DIN 1988.
• Cev za dovod vode/cev pred priključitvijo naprave

Odvodni priključek

- Odtok se doseže s silo težnosti (naravnim tokom). Cev za odvod vode mora biti priključena neposredno na glavno cev za odvod vode – kjer se pričakuje, da bo nastal pipeta za vonjave, ali ne-

sperite.

• Cev za dovod vode/cev mora imeti notranji premer najmanj 16 mm, priključek na cev pa mora biti 3/4 palca.
• Pred uporabo naprave je treba vse manšete cevi nastaviti v fiksnem položaju.
• Pomivalni stroj lahko priključite samo na dobro delujoč mehčalec.

POZORNOST: Tlak vode mora biti med 2 in 5 bari.

posredno v odprtino za odvod vode v tleh, ki ima pipeto za vonjave.

POZORNOST: Odtočne cevi ne namestite višje od 650 mm od spodnje strani pomivalnega stroja.

Priključitev električnega omrežja

POZORNOST: Vsa električna dela mora izvajati ustrezno usposobljena in strokovno usposobljena oseba.

• Pomivalni stroj deluje pod določeno napetostjo, odvisno od vrste pomivalnega stroja.
• Napajanje morate zagotoviti glede na sprejem

energije v napravi (električno povezavo mora opraviti pooblaščen električar). Izpolnjene morajo biti specifikacije v skladu z ustreznimi deli standardov DIN, VDE, D100, pogoji za povezavo EVU, ustreznim ZH 1/37, poglavje 7.2 – kot tudi trenutnimi specifikacijami za preprečitev nesreče.

- Štedilnik morate s kablom H07 RN-F priključiti na električno omrežje z neposrednim napaja-

Zaščitna cevna povezava in kompenzacija napetosti

• Električna varnost te naprave je zagotovljena samo, će je zaščitni vod priključen in ustrezno preverjen. Do takrat je treba izpolniti ustrezne specifikacije (glejte odstavek 1.5).
• Naprava mora poleg tega vsebovali tudi sistem za izravnavo napetosti.

njem z razbremenitvijo naprave.

• Zaradi tega ima hrbtna stran naprave vijak z oznako »napetostna kompenzacija«.
• Po priključitvi na električno napetost je treba preveriti delovanje zaščitnega kanala, kompenzacijo napetosti in vrednost izolacije skladno z veljavnimi predpisi DIN VDE.

Tehnične specifikacije

POMIVALNI STROJI 50x50
Št. izdelka 230268 231753 237540 231340 236567 236574
Vrsta izdelka	40 x 40	50 x 50		pokrov 50x50	50 x 60
Največja višina namiznega pribora [mm]	295	335		400	450
Delovna napetost in frekvenca [V/Hz]	230 / 50	400/50	230 / 50 400/50
Nazivna vhodna moč [kW]	2,8	6,6	2,8	8,6	5,0	7,1
Temperatura vode za izpiranje/pranja [°C]	62/85
Standardna oprema	Sredstvo za izpiranje in predal za pralno sredstvo ter odtočna črpalka				Sredstvo za izpiranje in predal za pomivalno sredstvo
Vodoodporen razred zaščite	IP44
Količina (kos)/brez pranja (s)	3/60, 120, 180
Neto teža (pribl.) [kg]	39	55		135,5	57
Zunanja dimenzija [mm]	470x510x(H)710	570x600x(H)830		750x880x(H)1390	595 x 730 x (H)1340

OPOMBA: Tehnične specifikacije se lahko spremenijo brez predhodnega obvestila.

Navodila za redno delovanje pomivalnega stroja

• Naprava se uporablja izključno za pomivanje posode, skodelic, kozarcev, srebrnine itd. po uporabi med kosilom/večerjo.

• Še posebej morate biti pozorni, da je perilo, ki ga želite oprati, primerno postavljeno za pomivanje v pomivalnem stroju.

• Srebrno posodo očistite pred ostanki hrane; če je ne operete takoj po kosilu/večji (obarvanosti in madežih določenih živil).

• V tej napravi ne perite predmetov, ki so bili v stiku s kislinami, mineralnimi olji, mastjo, bencinom ali barvami in topili (industrijske kemikalije).

Priprava posode za pomivanje

- Pazite, da se ostanki hrane ne bodo osušili na posodo. Preden posodo zložite v košaro, morate odstraniti večje ostanke hrane, olivne lističe, limonske lupine, zobne krpe itd., da se izognete zamašitvi filtra in čistilni vodi.

- Priporočamo, da nekaj časa pustite v vodi ali izperete steklene posode, na katerih so ostanki hrane.

Polnjenje košare

• Kozarce, skodelice, velike krožnike itd. postavite tako, da je odprtina obrnjena navzdol v predvide-ne košare. Ne kupujte ena na drugo.
• Kozarci se ne smejo dotikati drug drugega (steklo, madeži se zaradi stika lahko poškodujejo).
• Jedilni pribor dajte v ustrezno košaro iz sinte-

tičnega materiala z ročajem obrnjenim navzdol. Srebrno posodo lahko prosto postavite na izravnano plastično košaro. V vsakem primeru se izognite preobremenitvi košare. Cevi za dovod vode morajo ostati proste (ne smejo biti zamašene ali raztegnjene).

Pravilno vstavljanje krožnikov v košare z zatiči.

Pravilno vstavljanje stekla v odprte košare

Pravilna vstavitev krožnikov in pribora

Pravilno vstavljanje polnih košar

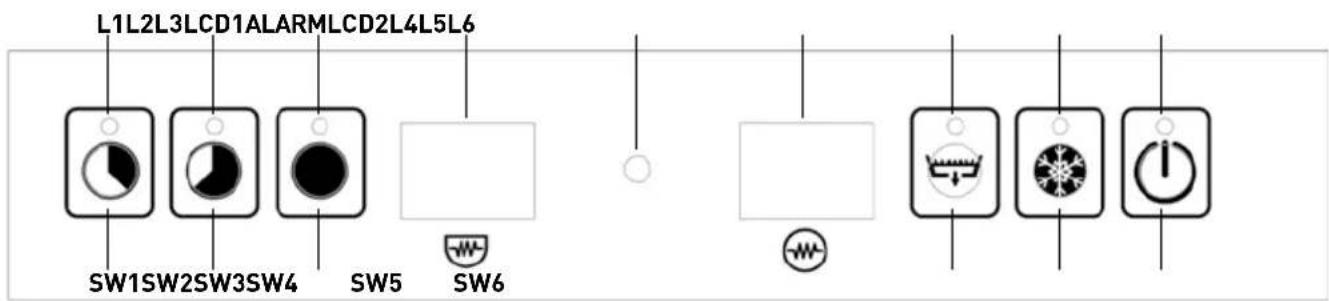

Nadzorna plošča

TIPKO	IME	OPIS	ZAPISKI
SW1	CT1	Gumb za kratek cikel	Trajanje 1 min
SW2	CT2	Gumb za srednji cikel	Trajanje: 2 min
SW3	CT3	Gumb za dolg cikel	Trajanje: 3 minute
SW4	DB	Gumb za izpustno črpalko
SW5	CRB	Gumb za hladno izpiranje
SW6	DNE	Stikalo za vklop/izklop
	MIZA Z LEDOM		BARVA
L1	LED-lučka za izbiro kratkega programa
L2	LED-dioda za izbiro srednjega cikla

TIPKO IME OPIS ZAPISKI
L3	LED-lučka za izbiro dolgega programa
L4 Izčrpavanje poteka
L5 Izbrano hladno izpiranje
L6	LED-lučka stikala za vklop/izklop

Vklop

Za zagon stroja pritisnite gumb SW6 (VKLOP) za 3 signal. sekunde. LED L6 utripa rdeče in oglasi se zvočni

Postopki pred pranjem

Ker je pralni stroj vklopljen, se grelnik in posoda za pranje začneta polniti z vodo. Nato se stroj napolni z detergentom in sredstvom za izpiranje. Med tem se na nadzorni plošči prikaže sporočilo „FILL“. Ko so rezervoarji napolnjeni z vodo in se ujamejo potrebne tekočine za detergent in tekočino za izpiranje, se ogrevalna odpornost grelnika in ogrevalna odpornost posode za pranje pričneta delovati zaporedoma (ko dosežete temperaturo v kotlu, ki se giblje, se upornost grelnika izklopi, posoda za pranje pa začne segrevati). Na zaslonu LCD1 in LCD2 se izmenoma prikazuje trenutna temperatura vsake posode (ko se na zaslonu LCD 1 prikaže »bt«, na zaslonu LCD 2 pa temperatura grelnika; ko se na LCD 1 prikaže »tt«, se na zaslonu LCD 2 prikaže temperatura posode). Če je ogrevalna upornost posode za pranje VKLOPLJENA, sveti pika v desnem spodnjem kotu LCD1, v primeru, da je ogrevalna odpornost grelnika VKLOPLJENA, pa pika v desnem spodnjem kotu LCD2. Zato je pod zaslonom LCD2LCD1 prikazan simbol (predstavitev posode) in simbol (predstavitev grelca).

Stanje pripravljenosti

Med delovanjem v stanju pripravljenosti (po sa-modejni nastavitvi se morata LCD 1 in LCD 2 izmenično prikazovati temperaturo posode za pranje in posode za grelnik.

• LCD1 - "bt" ali "tt" (izmenično)
- LCD2 - “-- °C”

Če stroj ostane v stanju pripravljenosti več kot 30 minut, se preklopi v stanje spanja za manjšo porabo energije. V tem primeru se LCD 1 in LCD 2 izključita, L6 pa je flašhing. S pritiskom na SW6 je stroj ponovno pripravljen za uporabo.

Sistem Thermo-Protector

Za začetek prvega cikla pranja v dnevu morata tako temperatura v posodi za vodo kot v grelniku doseči obratovalni vrednosti (60 °C in 85 °C). Če temperatura v grelniku ni primerna za spiranje, pranje traja, dokler se voda za spiranje ustrezno ne segreje.

Sporočilo na zaslonu obvešča uporabnika, da se program pranja nadaljuje; LCD1 prikazuje trenutno vrednost temperature vode v grelniku, LCD2 pa prikazuje »ht« (tj. ogrevanje).

Izbira programa pranja - Start

Ta pralni stroj ima tri funkcije programa pranja. Uporabnik je lahko izbral kratek, srednji in dolg program s pritiskom enega od gumbov SW1, SW2 ali SW3. Po pritisku ustrezne tipke se program pranja samodejno zažene, ČE vrata niso pomotoma odprta. V zadnjem primeru se na prikazovalniku Dash prikaže sporočilo »door« in pranje se začne ponovno, takoj ko zaprete vrata. Na nadzorni plošči se prikaže preostali čas (v sekundah).

POMEMBNO: Če so vrata po nesreči odprta, preden se program zaključi, se pranje ustavi in programska ura se ponastavi. Zato za zaključek cikla postopek začnite od začetka.

OPOMBA: 10 sekund pred zaključkom glavnega

pranja začne delovati odtočna črpalka in se po izpiranju ustavi 10 sekund.

armaturni plošči uporabnika obvestilo, da je program končan. Sporočilo se prikaže, dokler se vrata ponovno ne odprejo.

Izpraznitev

Ta stroj ima odtočno črpalko, tako da se cikel odtoka izvede samodejno. Če želite izvesti črpanje na zahtevo, odstranite odtočno cev, ki je nameščena na posodo za pranje, in pritisnite gumb SW4. Po 15 sekundah se začne črpanje in začne utripati svetleča dioda L44.

Med praznjenjem se opravi notranje preverjanje sistema, pri čemer se zagotovi, da so ogrevalni rezi izklopljeni. V tem smislu se izognete vsakršnemu pregrevanju zaradi segrevanja, ki ni potopljeno v vodo. Takoj, ko se izpust zaustavi, sistem za naslednjih 30 sekund izvede samočiščenje (vrata morajo biti zaprta).

OPOMBA: Po vsaki izvedbi praznjenja na zahtevo se stroj izklopi.

Polnjenje pomivalnega sredstva in sredstva za izpiranje

Stroj je opremljen s peristaltičnimi črpalkami za sredstvo za izpiranje in polnjenje pomivalnega sredstva. Dovodna odprtina za polnjenje za vsako je ustrezna cev, ki jo morate potopiti v ustrezne posode.

Postopek polnjenja poteka v dveh stopnjah. Prvotno polnjenje (ko vklopite stroj) in dodatna polnjenja po vsakem ciklu pranja:

1. faza: Med samodejno pripravo (pred prvim pranjem) prejme stroj iz mila v rezervoarju 180 sekund in sredstvo za izpiranje 35 sekund. To možnost lahko spremenite tako, da v uporabniškem meniju izberete možnost *Oglejte si razdelek »Uporabniški meni«.

2. faza: Med vsakim celotnim programom pranja in izpiranja stroj za 13 sekund prejema pralno sredstvo in sredstvo za izpiranje za 12 sekund. Uporabnik jo lahko prilagodi v uporabniškem meniju *Preverite razdelek »Uporabniški meni«.

OPOMBA: Če morate v uporabniškem meniju nastaviti pralno sredstvo ali sredstvo za izpiranje, upoštevajte, da vsaka sekunda ustrezna črpalka zajame naslednje količine tekočin:

• Črpalka za pralno sredstvo: 0,83 ml/sek
• Črpalka sredstva za izpiranje: 0,19 ml/s

Če te količine pomnožite s časovnim trajanjem (sekundami), ki jih deluje črpalka, lahko izračunate prostornino vsake tekočine, ki jo uporablja.

OPOZORILO: Stroj med pomivanjem prejme sredstvo za izpiranje ter pomivalno sredstvo med izpiranjem.

Izpiranje s hladno vodo

Stroj ima funkcijo izpiranja s hladno vodo. Vklopite jo lahko, da se izvede po vsakem programu pranja ali v primerih, ko je na zahtevo.

Če želite izvesti izpiranje z mrzlo vodo po enem programu pranja, pritisnite tipko SW5 za 1 sekundo. Enkraten zvočni signal vas opozori, da je stroj nastavljen za eno hladno izpiranje. Nato bo med izvajanjem postopka zasvetila LED L55.

Če želite izvesti izpiranje z mrzlo vodo po vsakem programu pranja, pritisnite tipko SW5 za 5 sekund, ko je stroj v stanju pripravljenosti. Dvojni zvočni signal vas obvesti, da je stroj nastavljen za hladno izpiranje po vsakem programu pranja (sveti LED L5). Če izbor prekličete, ponovite zgornji postopek.

Izklop stroja

Če želite stroj izklopiti, odstranite odtočno cev v posodi za pranje in pritisnite gumb SW4. Stroj bo samodejno izčrpal uporabljeno vodo, izvedel program samodejnega čiščenja in se nato izklopil. Alternativni način je neprekinjen pritisk gumba SW6, dokler se v prvi vrstici zaslona ne prikaže oznaka "OFF" (IZKLOP) (traja približno 5 sekund). Priporočeni način je prvi.

EKO funkcija

Če je stroj v stanju pripravljenosti več kot 15 minut, se temperatura v kotlomniku zniža, da se prepreči nepotrebna poraba energije. Če se v teh interva-

lih odprejo vrata pralnega stroja, se funkcija EKO izklopi.

Funkcija Soft Start

Stroj je opremljen s sistemom mehkega zagona, ki omogoča, da se črpalka zažene z nižjim tlakom in

jo postopoma povečuje, tako da občutljivi kristali niso poškodovani.

Meni uporabnika

Če želite odpreti uporabnikov meni, zaustavite stroj in hkrati za 3 sekunde pritisnite gumba SW1, SW3 in SW6 z zaprtimi vrati. LED L6 utripne, zvočni signal pa se sliši trikrat. Sporočite "conf" apears nekaj sekund in aktivirajte Uporabnikov meni.

Z gumboma SW3 in SW4 poiščite parameter, ki ga želite prilagoditi za navigacijo v meniju. Na zaslonu se prikaže ustrezni parameter.

Če želite povečati količino (+), pritisnite tipko SW1.

Če želite zmanjšati količino (-), pritisnite gumb

SW2.

Ko določite vrednost, enkrat pritisnite gumb SW5, da registrirate vrednost v pomnilniku.

V spodnji matrici lahko najdete kratek opis funkcij, ki jih lahko uporabnik prilagaja, ter privzete vrednosti.

Za izhod iz menija uporabnika pritisnite gumb SW6 za 3 sekunde. Oglasi se trikrat zvočni signal, na zaslonu pa se prikaže sporočilo »off«. Ko zaprete uporabnikov meni, se stroj izklopi.

Ne	Parameter	Linija izdelkov	Privzeta nastavitev	Indikacija
1	NAČIN TEMPERATURE	C/F	C)	C)
2	TEMPERATURA KOTLA	30-92 °C	85 °C	bt
3	TEMPERATURA REZERVOARJA	30-70 °C	60 °C	do konca
4	ČAS POLNJENJA PRALNEGA SREDSTVA	100-300 s	180 s	dF
5	ČAS PRALNEGA SREDSTVA OB PROGRAMU	0-30 s	13 s	dc
6	ČAS DOZIRANJA SREDSTVA ZA IZPIRANJE PRI POLNJENJU	0-90 s 35 s	rF
7	ČAS DOZIRANJA TEKOČINE ZA LESK OB PROGRAMU	0-30 s	12 s	ponovno
8	HLADNO IZPIRANJE	0 (NE) - 1(DA)	1	Prisotnost obrabe
9	TRAJANJE ČRPANJA	20-60 s	25 s	Cd

Vzdrževanje in popravilo

Po 50.000 ciklih pranja se na zaslonu prikaže sporočilo opomnika za servis. Redno vzdrževanje, ki ga izvaja licencirani tehnik z uporabo originalnih

nadomestnih delov, je bistveno za pravilno delovanje stroja.

Indikacije alarma

Če sistem zabeleži napako v delovanju, se na zaslonu prikaže opozorilno sporočilo. Če pride do takšne težave, v naslednji tabeli navedite kratek

opis težave. Če potrebujete dodatno pomoč, se obrnite na lokalnega prodajalca.

ALARM OPIS TEŽAVE

Alarm 1 Presežek časa polnjenja vode
Alarm 2 Nivo vode med praznjenjem ni zmanjšan.
Alarm 3 Pogost čas ogrevanja kotla
Alarm 4 Čas ogrevanja zbiralnika
Alarm 5 Temperatura vode v grelniku je nad mejo.
Alarm 6 Temperatura vode v posodi za pranje je višja od mejnih vrednosti
Alarm 7 Alarm za hladno izpiranje
Alarm 8 Termometer za kopel ni priključen
Alarm 9 Termometer za kad je pokvarjen.
Alarm 10	Termometer kotlička ni priključen
Alarm 11	Termometer grelnika vode je poškodovan.
Alarm 12	Program pranja je bil končan, a grelnik se ni ustrezno ogrel (čas segrevanja v funkciji termo tipala je bil presežen).

ODPRAVLJANJE TEŽAV

TEŽAVA	LAHKO POVZROČITE	REŠITEV
Pomivalni stroj ne deluje pravilno	Prekinitev povezave	Preverite povezavo
	Niste vklopili stikala na štedilniku	Vklopite stikalo
	Glavno stikalo / ali varovalka ni bila aktivirana / ali je okvarjena	Preverite glavno stikalo/ali varovalko
	Kuhalna plošča je okvarjena	Obrnite se na pooblaščenega prodajalca, ki je prodajal napravo ali neposredno na proizvajalca
	Dovodni ventil za vodo je pokvarjen
	Vrata niso zaprta.	Zaprite vrata
	Niste vklopili dovoda vode	Vklopite napajanje.

TEŽAVA LAHKO POVZROČITE REŠITEV

Naprava deluje, a svetleča dioda stikala ne zasveti	LED-lučka je okvarjena	Zamenjava svetleče diode
Segrevanje v kotličku ne deluje	Stikalo ali glavno stikalo oz. varovalka nista aktivirana	Preverite stikalo in glavno stikalo oz. varovalko
	Varnostni termostat grelnika je okvarjen.	Obrnite se na pooblaščenega prodajalca ali proizvajalca
	Toplotna varovalka 93°C grelnika je okvarjena.
	Regulator tlaka je pokvarjen	Obrnite se na pooblaščenega prodajalca ali proizvajalca
	Rele za "Ogrevanje grelnika" je okvarjen
	Pregorela je varovalka kotla	Obrnite se na pooblaščenega prodajalca ali proizvajalca
Gretje v kotličku deluje, a lučka LED se ne vklopi	Lučka LED za napako	Zamenjava svetleče diode
Segrevanje podajalnika ne deluje	Stikalo N1 naprave ali glavnega stikala ali varovalke ni vključeno	Vklopite ustrezno stikalo ali varovalko
	Rele za "ogrevanje prostora" je okvarjen	Počakajte
Toplotna varovalka pri 85 °C je okvarjena. Pregorela je varovalka razdeljevalnika	Stikalo termostata za gretje pri 60 °C je napačno	Obrnite se na pooblaščenega prodajalca ali proizvajalca
	Rele za "ogrevanje prostora" je okvarjen
Motor črpalke ne deluje	Glavno stikalo ali varovalka nista aktivirana. Vrata niso zaprta.	Vklopite glavno stikalo ali varovalko. Zaprite vrata
	Glavni rele je okvarjen	Obrnite se na pooblaščenega prodajalca ali proizvajalca
	Okvarjen motor črpalke
	Stikalo za izbiro programa je okvarjeno
Motor deluje, vendar se črpalka ne vrti	Zagozdi se rebra črpalke	Obrnite se na pooblaščenega prodajalca ali proizvajalca
	Soli ali detergenti so po nedelovanju naprave oz. po tem, ko je ta nehlapen	Zavrtite vijak na zadnji strani motorja, dokler se ne vrti prosto
Perilo se ne suši (posode, kozarci itd.)	Predal nima sredstva za sušenje	V predelek vstavite sredstvo za sušenje
	Ventil za sušenje je pokvarjen	Obrnite se na pooblaščenega prodajalca ali proizvajalca
	Programsko stikalo je okvarjeno
	Roke za spiranje se ne vrtijo
	Košara se ne vrti

Garancija

Okvare, ki vplivajo na funkcionalnost naprave in se pojavijo v enem letu po nakupu, se popravijo s brezplačnim popravilom ali zamenjavo, če je bila naprava uporabljena in se je ohranila v skladu z navodili in ni bila zlorabljena ali napačno uporabljena. To ne vpliva na vaše zakonske pravice. Če je za napravo veljala garancija, navedite, kje in kdaj je bila kupljena, in priložite dokazilo o nakupu (npr. račun).

Skladno z našo politiko nenehnega razvoja izdelkov si pridržujemo pravico do spremembe izdelka, embalaže in specifikacij dokumentacije brez predhodnega obvestila.

Med odstranjevanjem naprave ne odvrzite izdelka skupaj z drugimi gospodinjskimi odpadki. Namesto tega ste sami odgovorni za odstranjevanje odpadne opreme na določeno zbirno mesto. Neupoštevanje tega pravila lahko kaznuje v skladu z veljavnimi predpisi o odlaganju odpadkov. Ločeno zbiranje in recikliranje vaše odpadne opreme v času odlaganja bo pomagalo ohraniti naravne vire in zagotoviti, da se reciklira na način, ki varuje zdravje ljudi in okolje.

Za več informacij o tem, kam lahko odložite odpadke za recikliranje, se obrnite na lokalno zbirno podjetje za odpadke. Proizvajalci in uvozniki ne prevzemajo odgovornosti za recikliranje, obdelavo in ekološko odstranjevanje, bodisi neposredno bodisi prek javnega sistema.

Hendi B.V.

Innovatielaan 6

6745 XW De Klomp, The Netherlands

Tel: [phone]

Email: [e-mail]
