231753 - Mosogatógépek Hendi - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen 231753 Hendi PDF formátumban.
| Márka | Hendi |
| Modell | 231753 |
| Terméktípus | Professzionális mosogatógép (beltéri használatra) |
| Méretek (Sz x Mé x Ma) | 470 x 510 x 710 mm |
| Nettó tömeg | 39 kg |
| Elektromos ellátás | 230 V / 50 Hz, egyfázisú |
| Energiafogyasztás | 2,8 kW |
| Védettségi fokozat | IP44 |
| Szükséges víznyomás | 2-5 bar |
| Mosási / öblítési hőmérséklet | 62 °C / 85 °C |
| Mosási ciklusok száma | 3 (rövid: 60 mp, közepes: 120 mp, hosszú: 180 mp) |
| Maximális edénymagasság | 295 mm |
| Vízcsatlakozás | Melegvíz bemenet max. 60 °C, 3/4 hüvelykes cső |
| Alapfelszerelés | Mosószer- és öblítőszer-adagoló, leeresztő szivattyú |
| Funkciók | Rövid/közepes/hosszú ciklus, hideg öblítés, kézi ürítés, ECO funkció, fokozatos indítás |
| Biztonság | I. védelmi osztály, földelés, Thermo-Protector rendszer, hibajelzések |
| Karbantartás | Rendszeres tisztítás, ürítés és öntisztítás, karbantartási emlékeztető 50 000 ciklusonként |
| Garancia | 12 hónap a vásárlás dátumától |
| Rendeltetésszerű használat | Professzionális edény-, pohár-, csésze- és evőeszköz-mosás (nem háztartási használatra) |
Gyakran ismételt kérdések - 231753 Hendi
Felhasználói kérdések a következőről 231753 Hendi
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Mosogatógépek PDF formátumban ingyenesen! Találja meg kézikönyvét 231753 - Hendi és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 231753 márka Hendi.
HASZNÁLATI ÚTMUTATÓ 231753 Hendi
HU: Mosogatógép, elektronikus Használati utasítás old. 129
Tartsa ezeket az utasításokat a készüléknél.
Csak beltéri használatra.

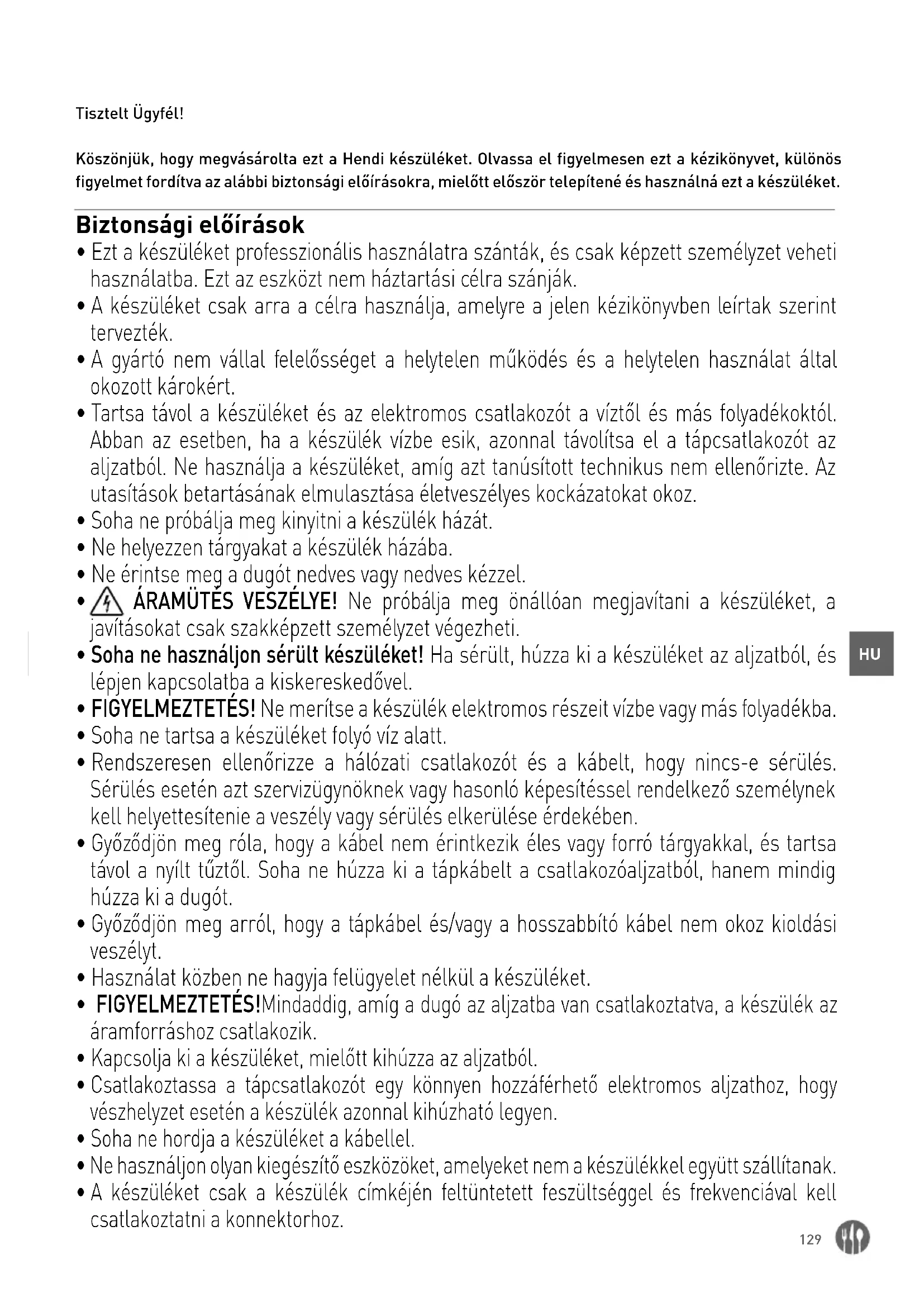

Köszönjük, hogy megvásárolta ezt a Hendi készüléket. Olvassa el figyelmesen ezt a kézikönyvet, különös figyelmet fordítva az alábbi biztonsági előírásokra, mielőtt először telepítené és használná ezt a készüléket.
Biztonsági előírások
- Ezt a készüléket professzionális használatra szánták, és csak képzett személyzet veheti használatba. Ezt az eszközt nem háztartási célra szánják.
- A készüléket csak arra a célra használja, amelyre a jelen kézikönyvben leírtak szerint tervezték.
- A gyártó nem vállal felelősséget a helytelen működés és a helytelen használat által okozott károkért.
- Tartsa távol a készüléket és az elektromos csatlakozót a víztől és más folyadékoktól. Abban az esetben, ha a készülék vízbe esik, azonnal távolítsa el a tápcsatlakozót az aljzatból. Ne használja a készüléket, amíg azt tanúsított technikus nem ellenőrizte. Az utasítások betartásának elmulasztása életveszélyes kockázatokat okoz.
- Soha ne próbálja meg kinyitni a készülék házát.
- Ne helyezzen tárgyakat a készülék házába.
- Ne érintse meg a dugót nedves vagy nedves kézzel.
• ÁRAMÚTÉS VESZÉLYE! Ne próbálja meg önállóan megjavítani a készüléket, a javításokat csak szakképzett személyzet végezheti. - Soha ne használjon sérült készüléket! Ha sérült, húzza ki a készüléket az aljzatból, és lépjen kapcsolatba a kiskereskedővel.
- FIGYELMEZTETÉS! Ne merítse a készülék elektromos részeit vízbe vagy más folyadékba.
- Soha ne tartsa a készüléket folyó víz alatt.
- Rendszeresen ellenőrizze a hálózati csatlakozót és a kábelt, hogy nincs-e sérülés. Sérülés esetén azt szervizügynöknek vagy hasonló képesítéssel rendelkező személynek kell helyettesítenie a veszély vagy sérülés elkerülése érdekében.
- Győződjön meg róla, hogy a kábel nem érintkezik éles vagy forró tárgyakkal, és tartsa távol a nyílt tűztől. Soha ne húzza ki a tápkábelt a csatlakozóaljzatból, hanem mindig húzza ki a dugót.
- Győződjön meg arról, hogy a tápkábel és/vagy a hosszabbító kábel nem okoz kioldási veszélyt.
- Használat közben ne hagyja felügyelet nélkül a készüléket.
- FIGYELMEZTETES!Mindaddig, amíg a dugó az aljzatba van csatlakoztatva, a készülék az áramforráshoz csatlakozik.
- Kapcsolja ki a készüléket, mielőtt kihúzza az aljzatból.
- Csatlakoztassa a tápcsatlakozót egy könnyen hozzáférhető elektromos aljzathoz, hogy vészhelyzet esetén a készülék azonnal kihúzható legyen.
- Soha ne hordja a készüléket a kábellel.
- Ne használjon olyan kiegészítő eszközöket, amelyeket nem a készülékkel együtt szállítanak.
-
A készüléket csak a készülék címkéjén feltüntetett feszültséggel és frekvenciával kell csatlakoztatni a konnektorhoz.
-
Soha ne használjon a gyártó által ajánlottakon kívül egyéb tartozékokat. Ennek elmulasztása biztonsági kockázatot jelenthet a felhasználó számára, és károsíthatja a készüléket. Csak eredeti alkatrészeket és tartozékokat használjon.
- Ezt a készüléket nem szabad korlátozott fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek, illetve tapasztalat és tudás hiányában működtetni.
- Ezt a készüléket semmilyen körülmények között nem szabad gyermekek használni.
- Tartsa a készüléket és a tápkábelt gyermekektől elzárva.
- FIGYELEM: A tisztítás, karbantartás vagy tárolás előtt mindig kapcsolja ki a készüléket, és húzza ki a konnektorból.
Különleges biztonsági előírások
- Ezt a mosogatógépet vízbefolyó- és kifolyócsővel szállítjuk. Építésük szerint a gép vízhez és tápforráshoz történő csatlakoztatását egy hivatalos és helyileg elismert szerelőnek kell elvégeznie a meglévő specifikációk betartásával.
- A készülék csatlakoztatása előtt ellenőrizze, hogy az adattáblán (feszültség és csatlakoztatott terhelés) lévő csatlakozási adatok megfelelnek-e a hálózati feszültségnek.
- A készüléken semmilyen műszaki módosítás nem engedélyezett. A gyártó nem vállal felelősséget a módosításokból eredő esetleges károkért.
- Ugyanez érvényes arra az esetre is, ha a készüléket bármilyen más célra használják, kivéve a várhatót, hiba vagy nem megfelelő használat esetén. A mosogatógép belsejében lévő víz nem iható.
- A mosogatógépet csak olyan személyek használhatják, tarthatják karban és javíthatják, akik ismerik ezeket a műveleteket, és tájékoztattak minden lehetséges kockázatról.
Vízlágyítók
VIGYÁZAT: a vízellátó rendszerrel (beleértve ezt a készüléket is) folyamatos kapcsolatot igénylő készülékekhez kiegészítő vízlágyítót kell csatlakoztatni a kalcium és magnéziumvegyületek eltávolításához. Az öblítót a használati útmutatóban szereplő gyártói ajánlásoknak megfelelően kell használni.
- Ha az öblítőszer nincs csatlakoztatva, illetve nem rendeltetésszerűen használják és/vagy regenerálják, a forgalmazónak el kell utasítania a vízkőlerakódás miatt szükséges javításokat.
- Ajánlott a HENDI által kínált széles választékú öblítők használata. Kérjen segítséget a HENDI értékesítési képviselőjétől a megfelelő modell kiválasztásához. A lágyítók megfelelő regenerálásához a következő szereket javasoljuk: Sótabletta, 25 kg-os tasak - kód: 231265
A víz általános keménysége
| °dGH | °fH | mmol/l | °e | Vízlágyító |
| 24 felett | 40 felett | 4,2 felett | 28 felett | Szükséges |
| 18 - 24 | 32 - 40 | 3,2 - 4,2 | 22 - 28 | Szükséges |
| 12 - 18 | 19 - 32 | 2,1 - 3,2 | 13 - 22 | Szükséges |
| 4 - 12 | 7 - 19 | 0,7 - 2,1 | 5 - 13 | Szükséges |
| az alábbi 4 | 7 alatt | 0,7 alatt | 5 alatt | Nem szükséges |
Tervezett felhasználás
- Ez a készülék edények, például poharak, csészék, tányérok és evőeszközök mosogatására szolgál. Minden más használat a készülék károsodásához vagy személyi sérüléshez vezethet.
- A készülék bármilyen más célra történő működ-
tetése a készülék nem rendeltetésszerű használatának minősül. A felhasználó kizárólagos felelősséggel tartozik az eszköz nem megfelelő használatáért.
Földelő telepítés
Ez a készülék I. védelmi osztályba tartozik, és vé-dőtalajhoz kell csatlakoztatni. A földelés csökkenti az áramütés kockázatát azállal, hogy egy menekülési vezetéket biztosít az elektromos áramhoz. Ez a készülék tápkábellel van ellátva, amely földelt vezetéket és földelt dugót tartalmaz. A dugót egy megfelelően felszerelt és földelt aljzatba kell dugni.
Előkészítés az első használat előtt
- Nyissa fel a csomagot. A készülék üzembe helyezése előtt ellenőrizze, hogy nincs-e rajta látható sérülés a szállítás során. Ha bármilyen kétsége merül fel, forduljon szakorvoshoz (a készüléket értékesítő hivatalos helyi márkakereskedőtől).
- Helyezze a mosogatógépet a beszerelési helyre, a szükséges víz és tápegység közelébe (a talajnak kellően stabilnak kell lennie).
- Távolítsa el a mosogatógép acélházát védő védőfóliát a karcolásoktól. A maradék ragasztóma-
radványokat óvatosan el kell távolítani. Ne használjon súrolószert. A védőfólia elhagyása esetén a ragasztófólia nehezen távolítható el a mosogatógép acélházáról.
- A készüléket vízszintesen kell elhelyezni. A lehetséges hajlásszögeket a vízmértékkel kell korrigálni.
- A sikeres üzembe helyezést követően a mosogatógépet hagyományos mosogatószerrel alaposan meg kell tisztítani, mielőtt üzembe helyezné.
Csatlakozás a vízellátáshoz
FIGYELEM: A vízellátáshoz való csatlakoztatást a jelenlegi biztonsági szabványoknak megfelelően kell végezni.
A mosogatógép vízhálózathoz csatlakoztatható, maximális bemeneti hőmérséklet 60 °C. Ha magas hőmérsékletű vízellátással kapcsolatban van szüksége, forduljon a gyárunkhoz vagy forgalmazónkhoz, illetve a helyi forgalmazóhoz.
- A vízellátó tömlőnek a DIN 1988 szabványnak megfelelő csapószeleppel (visszacsapó szeleppel) kell rendelkeznie.
- A vízellátó tömlőt/csövet a készülék csatlakozta-
Lefolyócsatlakozás
- A kiáramlás gravitációs erő (természetes áramlás) révén történik. A kimeneti tömlőt vagy közvetlenül a fő lefolyóhoz kell csatlakoztatni – ahol a szagok miatt pipetta várható, vagy a víz közvetlenül a talajban lévő lefolyócellához folyik, amely
tása elött ki kell öblíteni.
- A vízellátó tömlőnek/csőnek legalább 16 mm belső átmérőjűnek kell lennie, és a tömlőhöz való csatlakozásnak 3/4 hüvelyknek kell lennie.
- A készülék üzembe helyezése előtt az összes tömlőperemet rögzített helyzetben kell beállítani.
- A mosogatógép csak jól működő öblítőszerhez csatlakoztatható.
FIGYELEM: A víznyomásnak 2 és 5 bar között kell lennie.
a szagok miatt egy pipettával rendelkezik.
FIGYELEM: A kifolyócsövet ne helyezze 650 mm-nél magasabbra a mosogatógép adagolójának alsó részétől.
Elektromos hálózat csatlakozása
FIGYELEM: Minden elektromos munkát megfelelően képzett és hozzáértő személynek kell végeznie.
- A mosogatógép a mosogatógép típusától függően speciális feszültség alatt működik.
- A készüléket az elektromos hálózatról kell üzemeltetni, a készülék áramátvételétől függően (az elektromos csatlakozást szakképzett villanyszerelőnek kell elvégeznie). A specifikációkat a DIN,
VDE, D100 megfelelő részeinek, az EVU csatlakozási feltételeinek, a vonatkozó ZH 1/37 7.2 fejezetének, valamint a balesetmegelőzés aktuális specifikációinak megfelelően kell teljesíteni.
- A készüléket közvetlen elektromos hálózatra kell csatlakoztatni egy H07 RN-F kábelen keresztül, a készülék terhelésmentesítésével.
Védővezeték csatlakozása és feszültségkiegyenlítés
- A készülék elektromos biztonságát csak akkor biztosítjuk, ha a védőcső megfelelően van csatlakoztatva és ellenőrizve. Ezen a ponton meg kell felelni a megfelelő specifikációknak (lásd az 1.5. bekezdést).
- Ezenkívül a készüléknek feszültségkiegyenlítő rendszerrel kell rendelkeznie.
- Ezért a készülék hátoldalán található egy „feszültség-kompenzáció” jelzésű csavar.
- Az elektromos csatlakozást követően a védőcső működését, a feszültségkompenzációt és a szigetelési értéket a DIN VDE meglévő rendelkezései szerint kell ellenőrizni.
Müszaki adatok
| MOSOGATÓGÉPEK 50x50 | ||||||
| Cikkszám 230268 231753 237540 231340 236 | 567 236574 | |||||
| Típus | 40x40 | 50x50 | Elszívó 50x50 | 50x60 | ||
| Asztalkultúra max. magas-sága [mm] | 295 | 335 | 400 | 450 | ||
| Üzemi feszültség és frek-vencia [V/Hz] | 230 / 50 400 / 50 230 / 50 | 400 / 50 | ||||
| Névleges bemeneti telje-sítmény [kW] | 2,8 | 6,6 | 2,8 | 8,6 | 5,0 | 7,1 |
| Mosás / öblítővíz hőmér-séklete [°C] | 62 / 85 | |||||
| Standard felszerelés | Öblítőszer- és mosószer-adagoló és leeresztő szivattyú | Öblítőszer- és mosószer-adagoló | ||||
| Vízálló védelmi osztály | IP44 | |||||
| Összeg (db)/mosási ciklus [s.] | 3/60, 120, 180 | |||||
| Nettó tömeg (kb.) [kg] | 39 | 55 | 135,5 | 57 | ||
| Külső méret [mm] | 470x510x(-Ma)710 | 570x600x(Ma)830 | 750x880x(-Ma)1390 | 595x730x(Ma)1340 | ||
MEGJEGYZÉS: A müszaki adatok előzetes értesítés nélkül változhatnak.
Utasítások a mosogatógép rendszeres használatához
- A készüléket kizárólag edények, csészék, poharak, ezüsttárgyak stb. tisztítására használják az ebédek/vacsorák közbeni használatot követően.
- Fordítson különös figyelmet arra, hogy a mosandó darabok megfelelően vannak elhelyezve a mosogatáshoz.
- Az ezüst edényeket meg kell tisztítani az ételmaradványoktól, ha nem mossák meg közvetlenül ebéd/vacsora után (színeződjenek és foltosodjanak bizonyos ételekből).
- Ne mossa a készülékben olyan ruhadarabokat, amelyek savakkal, ásványi olajokkal, zsírral, benzinnel vagy színekkel és oldószerekkel (ipari vegyszerek) érintkeztek.
Edények előkészítése mosogatáshoz
- Ne hagyja, hogy az ételmaradványok rászáradjanak az edényekre. A szűrő eltömődésének és a tisztítóvíz gyors elszennyeződésének elkerülése érdekében távolítsa el a nagy ételmaradványokat, az olívacsöveket, a citromhéjat, a foghúzásokat
stb., mielőtt az edényeket a kosárba helyezné.
- Azt javasoljuk, hogy hagyja egy ideig vízben, vagy öblítse le a rászáradt ételmaradványokkal rendelkező üvegedényeket.
A kosár feltöltése
- Helyezze a poharakat, csészéket, nagyméretű tányérokat stb. úgy, hogy a nyílásuk lefelé nézzen a várható kosarakba. Ne rakja egymásra.
- A szemüveg nem érintkezhet egymással (az üveg károsodása, az érintkezés miatt kialakuló foltok).
- Helyezze az evőeszközöket a megfelelő, szin-
tetikus anyagból készült kosárba úgy, hogy a fogantyú lefelé nézzen. A Silverware szabadon elhelyezhető a szintezett műanyag kosáron. Mindenesetre kerülje a kosár túlterhelését. A vízellátó tömlőknek szabadon kell maradniuk (nem tömödhetnek el és nem nyúlhatnak meg).
A tányérok helyes behelyezése a kosarakba, tükkel.
Az üveg megfelelő behelyezése a nyitott kosarakba
A csészealjzatok és evőeszközök megfelelő behelyezése
A teli kosarak megfelelő behelyezése

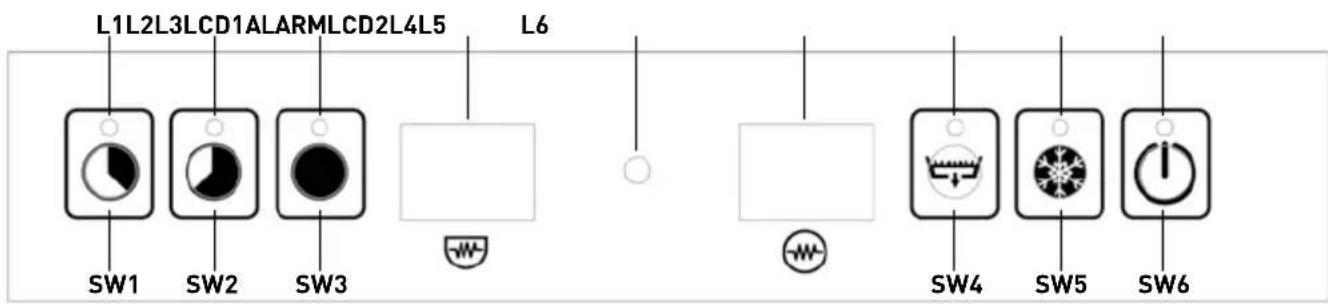

Vezérlópult
| SW1 | CT1 | Rövid ciklus gomb | Időtartam 1 perc |
| SW2 | CT2 | Közepes ciklus gomb | Időtartam 2 perc |
| SW3 | CT3 | Hosszú ciklus gomb | Időtartam 3 perc |
| SW4 DB | Szivattyú leeresztése gomb | ||
| SW5 | HORONY | Hideg öblítés gomb | |
| SW6 | BEKAPCSOLVA | BE/KI kapcsoló | |
| LED-ES ASZTAL | SZÍN | ||
| L1 | Rövid ciklusú kiválasztás LED-je | ||
| L2 | Közepes ciklus kiválasztásának LED-je | ||
| L3 | Hosszú ciklus kiválasztására szolgáló LED | ||
| L4 | Ürítés folyamatban | ||
| L5 | Hideg öblítés kiválasztva | ||
| L6 | BE/KI kapcsoló LED-je | ||
BEkapcsolás
A gép elindításához nyomja meg 3 másodpercig az SW6 (ON) gombot. Az L6 LED pirosan villog, és hangjelzés hallható.
Eljárások mosás előtt
Mivel a mosógép be van kapcsolva, a kazán és a mosóartály vízzel kezdi megtölteni a vizet. Ezután a gép megtelik mosószerrel és öblítőszerrel. Ezek alatt a kijelzőn egy „FILL” üzenet jelenik meg. Miután a tartályokat vízzel töltötte fel, és a szükséges mosószer- és öblítőszer-folyadékokat felfogta, a kazán fűtési ellenállása és a mosóartály fűtési ellenállása egymás után elkezdett működni (miután elérte a kazán kóborlásának hőmérsékletét, az ellenállás leáll és a mosóartály elkezd felmelegedni). Az LCD1 és LCD2 kijelzőkön az egyes tartályok aktuális hőmérséklete felváltva jelenik meg (amikor az 1. LCD kijelzőn a „bt” felirat látható, majd a 2. LCD kijelzőn a kazán hőmérséklete látható; amikor az 1. LCD kijelzőn a „tt” felirat látható, a 2. LCD kijelzőn a tartály hőmérséklete látható). Ha a mosótartály fűtési ellenállása BE van kapcsolva, az LCD1 jobb alsó sarkában egy pont világít, míg a kazán fűtési ellenállása az LCD2 jobb alsó sarkában egy pont világít. Ezért a (tartályt ábrázoló) szimbólum az LCD1 alatt látható, a (melegítőt ábrázoló) szimbólum pedig az LCD2 alatt.
Készenlét
Készenléti üzemmódban (az automatikus beállítási eljárások után) az 1. és 2. LCD-nek felváltva kell kikapcsolnia a mosótartály és a kazántartály hőmérsékletét.
• LCD1 - „bt“ vagy „tt“ (váltakozva)
- LCD2 - „-- °C”
Ha a készülék több mint 30 percig készenléti mód-
ban marad, akkor alvó üzemmódba vált az energiafogyasztás minimalizálása érdekében. Ilyen esetben az 1. és 2. LCD kijelző kikapcsol, és az L6 villog. Az SW6 lenyomásával a gép ismét üzemkész.
Rendszer Thermo-Protector
A nap első mosási ciklusának megkezdéséhez a tartályban és a kazánban mindkét hőmérsékletnek el kell érnie a működési értékeket (60 °C, illetve 85 °C). Minden más ciklusban, a rendszer Thermo-Protector miatt, ha a kazánban a hőmérséklet nem megfelelő az öblítéshez, a mosási ciklus addig
folytatódik, amíg az öblítővíz megfelelően fel nem melegszik. A képernyőn megjelenő üzenet tájékoztatja a felhasználót arról, hogy a mosási ciklus folytatódik; az LCD1 a kazánban lévő víz hőmérsékletének aktuális értékét mutatja, az LCD2 pedig „ht” (pl. fűtés) feliratot mutat.
Mosási ciklus kiválasztása - Start
Ez a mosógép három mosási program opcióval rendelkezik. A felhasználó választhatja a rövid, közepes és hosszú programokat az SW1, SW2 vagy SW3 gombok egyikének egymást követő megnyomásával. A megfelelő gomb megnyomása után a mosási ciklus automatikusan elindul, KIVÉVE, ha véletlenül kinyitja az ajtót. Az utóbbi esetben az „door” üzenet jelenik meg a kijelzőn, és a mosás újraindul, amint az ajtó be van csukva. A fennmara-dó idő (másodpercben) megjelenik a kijelzőn.
FONTOS: Ha a program befejezése előtt véletlenül
kinyitja az ajtót, a mosás leáll, és az időzítő újraindul. Ezért a ciklus befejezéséhez az eljárást az elejétől kell kezdeni.
MEGJEGYZÉS: 10 másodperccel a főmosás befejezése előtt a leeresztő szivattyú működésbe lép, és az öblítési ciklus után 10 másodperccel leáll.
A mosási ciklus befejezése után a kijelzön a „end” (befejezés) üzenet tájékoztatja a felhasználót, hogy a program befejeződött. Az üzenet addig jelenik meg, amíg az ajtót újra ki nem nyitják.
Leürítés
A gép leeresztő szivattyúval rendelkezik, így a leeresztési ciklus automatikusan végbemegy. Ha igény szerint kívánja leürítést végezni, távolítsa el a mosó tartályra helyezett túlfolyócsövet, és nyomja meg az SW4 gombot. 15 másodperc elteltével a vízleeresztés megkezdődik, és az L4 LED villogni kezd.
A leürítés során a rendszer belső ellenőrzését hajt-
ják végre, biztosítva, hogy a fűtési fázisok ki legye- nek kapcsolva. Ebben az értelemben kerülendő a vízbe nem merülő fűtési ellenállások által okozott esetleges túlmelegedés. Amint a leeresztés leáll, a következő 30 másodpercben a rendszer öntisztítást végez (az ajtót be kell zárni).
MEGJEGYZÉS: Minden igény szerinti ürítési művelet után a gép leáll.
Mosószer és öblítőszer feltöltése
Ez a gép perisztaltikus szivattyúkkal van felszerelve az öblítőszerhez és a mosószer feltöltéséhez. Mindegyik töltőbemenet a két megfelelő tömlő, amelyeket a megfelelő tartályokba kell meríteni.
A feltöltési eljárás két fázisban zajlik. Az első töltés (amikor bekapcsolja a gépi megmunkálást) és a további újratöllések minden mosási ciklus után:
-
szakasz: Az automatikus előkészítés során (az első mosás előtt) a készülék 180 másodpercig a tartályszappanból, 35 másodpercig pedig öblítőszert kap. Ezt a felhasználótól lehet beállítani a Felhasználói menüben *Ellenőrizze a „Felhasználói menü” részt.
-
szakasz: Minden teljes mosási és öblítési ciklus során a készülék 13 másodpercig mosószert és 12 másodpercig öblítőszert kap. Ezt a felhasználó a
Felhasználó menüből állíthatja be *Ellenőrizze a „Felhasználói menü” részt.
MEGJEGYZÉS: Ha a felhasználói menüből be kell állítania a mosószert vagy öblítőszert, ne feledje, hogy a megfelelő szivattyú minden másodpercben a következő folyadékmennyiségeket fogja fel:
• Tisztítószer-szivattyú: 0,83 ml/mp
- Öblítőszer-szivattyú: 0,19 ml/mp
•
Ha ezeket a mennyiségeket megszorozza a szivaty- tyú működési időtartamával (másodpercekkel), kis-zámíthatja a használt folyadékok térfogatát.
FIGYELMEZTETÉS: A készülék öblítőszert kap a mosási ciklus alatt, és mosószert az öblítési ciklus alatt.
Hideg vizes öblítés
A gép hidegvizes öblítéssel működik. Bekapcsolható, hogy minden mosási ciklus után vagy igény szerinti alkalmakkor végrehajtható legyen.
Ha egy mosási ciklus után hidegvizes öblítést sze- retne végezni, nyomja meg az SW5 gombot 1 má- sodpercig. Egyetlen hangjelzés jelzi, hogy a készülék egyszeri hideg öblítésre van beállítva. Ezután az L5 LED világít, amíg az eljárást elvégzik.
Ha minden mosási ciklus után hidegvizes öblítést kíván végezni, nyomja meg 5 másodpercig az SW5 gombokat, miközben a készülék Készenléti üzemmódban van. A dupla hangjelzés arról tájékoztat, hogy a készülék minden mosási ciklus után hideg öblítésre van beállítva (a LED L5 kigyullad). Ha viszszavonja a kiválasztást, ismételje meg a fenti eljárást.
A gép leállítása
Ha le szeretné állítani a gépet, távolítsa el a túlfolyócsövet a mosótartályból, és nyomja meg az SW4 gombot. A gép automatikusan leereszti a használt vizet, elvégzi az öntisztító ciklust, majd leáll. Másik megoldásként folyamatosan nyomja az SW6 gombot, amíg a képernyő első sorában meg nem jele-nik az „OFF” jelzés (ez körülbelül 5 másodpercet vesz igénybe). A javasolt módszer az első.
HU
ECO funkció
Ha a gép több mint 15 percig készenléti üzemmódban van, a kazán hömérséklete lecsökken a szükségtelen energiafogyasztás elkerülése érdekében.
Ezekben az időközökben, ha a mosógép ajtaja ki- nyílik, az ECO funkció leáll.
SoftStart funkció
Ez a gép Soft Start rendszerrel van felszerelve, amely lehetővé teszi, hogy a vízszivattyú alacso-
nyabb nyomással induljon, és fokozatosan növelje azt, hogy az érzékeny kristályok ne sérüljenek meg.
Felhasználói menü
A felhasználói menübe való belépéshez állítsa le a gépet, és tartsa lenyomva egyszerre az SW1, SW3 és SW6 gombokat 3 másodpercig, zárt ajtóval. Az L6 LED villog, és háromszor megszólal egy hangjelzés. A „konfliktus” üzenet néhány másodpercre megjelenik, és a Felhasználó menüje aktiválódik.
Keresse meg a módosítani kívánt paramétert az SW3 és SW4 gombok segítségével a menüben való navigáláshoz. A megfelelő paraméter megjelenik a képernyőn.
Ha növelni szeretné az összeget (+), nyomja meg az SW1 gombot.
Ha csökkenteni szeretné az összeget (-), nyomja
meg az SW2 gombot.
Az érték meghatározása után nyomja meg egyszer az SW5 gombot az érték memóriában való regisztrálásához.
Az alábbi mátrixban megtalálja a felhasználó által módosítható funkciók rövid leírását, valamint azok alapértelmezett értékeit.
A felhasználói menüből való kilépéshez tartsa lenyomva az SW6 gombot 3 másodpercig. A hangjelzés háromszor szólal meg, és a „off” (ki) üzenet jelenik meg a képernyőn. A Felhasználói menü bezárása után a gép leáll.
| Nem Paraméter Tartomány Alapértelmezett Javallat | ||||
| 1 | HÖMÉRSÉKLET ÜZEMMÓD | C/F | C | C |
| 2 | KAZÁN HÖMÉRSÉKLET | 30-92°C | 85°C | bt |
| 3 | TARTÁLYHÖMÉRSÉKLET | 30-70°C | 60°C | tt |
| 4 | MOSÓSZER TÖLTÉSI IDŐ | 100 - 300 mp | 180 mp | dF |
| 5 | MOSÓSZER-ADAGOLÁSI IDŐ A CIKLUSNÁL | 0 - 30 mp | 13 mp | egyenáram |
| 6 | ÖBLÍTŐSZER-ADAGOLÁSI IDŐ FELTÖLTÉSKOR | 0 - 90 mp | 35 mp | rF |
| 7 | ÖBLÍTŐSZER-ADAGOLÁSI IDŐ A CIKLUS-NÁL | 0 - 30 mp | 12 mp | újra |
| 8 | HIDEG ÖBLÍTÉS | 0 (NEM) - 1(IGEN) | 1 | Cr |
| 9 | ÜRÍTÉS IDŐTARTAMA | 20-60 mp | 25 mp | Cd |
Karbantartás és javítás
50.000 mosási ciklus után a Szerviz emlékeztető üzenet jelenik meg a képernyőn. Az eredeti pó-talkatrészeket használó, engedéllyel rendelkező
technikus által végzett rendszeres karbantartás elengedhetetlen a gép megfelelő működéséhez.
Riasztási javallatok
Ha a rendszer bármilyen hibát rögzít, figyelmeztető üzenet jelenik meg a képernyőn. Ha ilyen körülmény lép fel, kérjük, rövidesen tájékoztassa a kö-
vetkező táblázatról, amely leírja a problémát. Ha további segítségre van szüksége, forduljon a helyi viszonteladóhoz.
RIASZTÁS
PROBLÉMA LEÍRÁSA
| 1. riasztás | Vízfeltöltési idő túllépése |
| 2. riasztás | A leeresztés során a vízszint nem csökken |
| 3. riasztás | A kazán fűtésének túl hosszú ideje |
| 4. riasztás | A tartály fűtésének túl hosszú ideje |
| 5. riasztás | A víz hőmérséklete a kazánban a határértékek felett van |
| 6. riasztás | A mosótartályban lévő víz hőmérséklete meghaladja a határértékeket |
| 7. riasztás | Hideg öblítés riasztás |
| 8. riasztás | A kád hőmérője nincs csatlakoztatva |
| 9. riasztás | A kád hőmérője meghibásodott |
| 10. riasztás | A kazán hőmérője nincs csatlakoztatva |
| 11. riasztás | A kazán hőmérője megsérült |
| 12. riasztás | A mosogatási ciklus befejeződött, de a kazán nem melegedett fel megfelelően (a hővédő funkció fűtési ideje túllépve). |
Hibaelhárítás
| PROBLÉMA OK OLDAT | ||
| A mosogatógép nem működik megfelelően | Csatlakozás megszakadása | Ellenőrizze a csatlakozást |
| Nem kapcsolta BE a készülék kapcsolóját | Kapcsolja BE a kapcsolót | |
| Főkapcsoló / vagy biztosíték nincs aktiválva / vagy hibás | Ellenőrizze a főkapcsolót / vagy biztosítékot | |
| A készülék kapcsolója hibás | Forduljon a készüléket értékesítő hivatalos helyi forgalmazóhoz vagy közvetlenül a gyártóhoz | |
| A vízbemeneti szelep hibás | ||
| Az ajtó nincs becsukva Csukja be az ajtót | ||
| Nem kapcsolta be a vízellátást | Kapcsolja be a tápellátást | |
| A készülék működik, de a kapcsol? LED nem gyullad ki | A LED meghibásodott A LED cseréje | |
| A kazán fűtése nem működik | A kapcsoló vagy a főkapcsoló vagy a biztosíték nincs aktiválva | Ellenőrizze a készülék kapcsolóját és a főkapcsolót vagy a biztosítékot |
| A kazán biztonsági termosztátja hibás | Forduljon a hivatalos helyi forgalmazóhoz vagy a gyártóhoz | |
| A kazán 93°C-os hőbiztosítéka meghibásodott | ||
| A nyomásszabályozó meghibásodott | Forduljon a hivatalos helyi forgalmazóhoz vagy a gyártóhoz | |
| Hibás a „Kazánfűtés” relé | ||
| A kazán biztosítéka kiégett | Forduljon a hivatalos helyi forgalmazóhoz vagy a gyártóhoz | |
| A kazánfűtés működik, de a LED nem kapcsol be | Hibás LED LED cseréje | |
| Az adagoló fűtése nem működik | A készülék N1 kapcsolója, főkapcsolója vagy biztosítéka nem kapcsol be | Aktiválja a megfelelő kapcsolót vagy biztosítékot |
| Hibás a „Compartment Heat” relé | Várakozás | |
| A 85°C-os hőbiztosíték meghibásodott. Az adagoló biztosítéka kiégett | A 60 °C-os fűtés termosztátkapcsolója hibás | Forduljon a hivatalos helyi forgalmazóhoz vagy a gyártóhoz |
| Hibás a „Compartment Heat” relé | ||
| A szivattyúmotor nem működik | A főkapcsoló vagy a biztosíték nincs aktiválva. Az ajtó nincs becsukva. | Kapcsolja be a főkapcsolót vagy a biztosítékot Csukja be az ajtót |
| A fő relé meghibásodott | Forduljon a hivatalos helyi forgalmazóhoz vagy a gyártóhoz | |
| A szivattyúmotor meghibásodott | ||
| A programválasztó kapcsoló hibás | ||
PROBLÉMA OK OLDAT
| A motor működik, de a szivattyú nem forog | Egy tárgy elakadt a szivattyú bordáján | Forduljon a hivatalos helyi forgalmazóhoz vagy a gyártóhoz |
| A sók vagy mosószerek a készülék nem megfelelő működése után megkíméltek | Forgassa el a motor hátoldalán lévő csavart, amíg szabadon nem forog | |
| A ruhadarabok nem száradnak meg (edények, poharak stb.) | A rekeszben nincs szárítószer | Tegyen szárítószert a rekeszbe |
| A szárítószelep meghibásodott | Forduljon a hivatalos helyi forgalmazóhoz vagy a gyártóhoz | |
| A programkapcsoló hibás | ||
| Az öblítőkarok nem forognak | ||
| A kosár nem forog |
Garancia
A készülék működését befolyásoló minden olyan hibát, amely a vásárlást követő egy éven belül nyilvánvalóvá válik, ingyenes javítással vagy cserével kell javítani, feltéve, hogy a készüléket az utasításoknak megfelelően használták és karbantartották, és semmilyen módon nem bántalmazták vagy nem használták vissza. Az Ön törvényes jogait nem érinti. Ha a készüléket jótállás alapján igénylik,
adja meg, hol és mikor vásárolta meg, és tüntesse fel a vásárlás igazolását (pl. átvételi elismervényt).
Folyamatos termékfejlesztési politikánkkal öszszhangban fenntartjuk a jogot arra, hogy előzetes értesítés nélkül megváltozlassuk a terméket, a csomagolást és a dokumentációt.
Visszadobás és környezet
A készülék leszerelésekor a terméket nem szabad más háztartási hulladékkal együtt ártalmatlanítani. Ehelyett az Ön felelőssége, hogy a hulladékkezelő berendezéseit átadja egy kijelölt gyűjtőhelyre. E szabály betartásának elmulasztása a hulladékártalmatlanításra vonatkozó vonatkozó rendelkezéseknek megfelelően büntetendő. A hulladékkezelő berendezések elkülönített gyűjtése és újrahasznosítása az ártalmatlanítás idején segít megőrizni a természeti erőforrásokat, és biztosítja, hogy az
újrahasznosítás olyan módon történjen, amely védi az emberi egészséget és a környezetet.
Hatöbbet szeretne tudni arról, hogy hol dobhatja ki hulladékát újrahasznosításra, kérjük, forduljon helyi hulladékgyűjtő cégéhez. A gyártók és az importőrök nem vállalnak felelősséget az újrafeldolgozásért, a kezelésért és az ökológiai ártalmatlanításért sem közvetlenül, sem állami rendszeren keresztül.
