ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 231753 Hendi

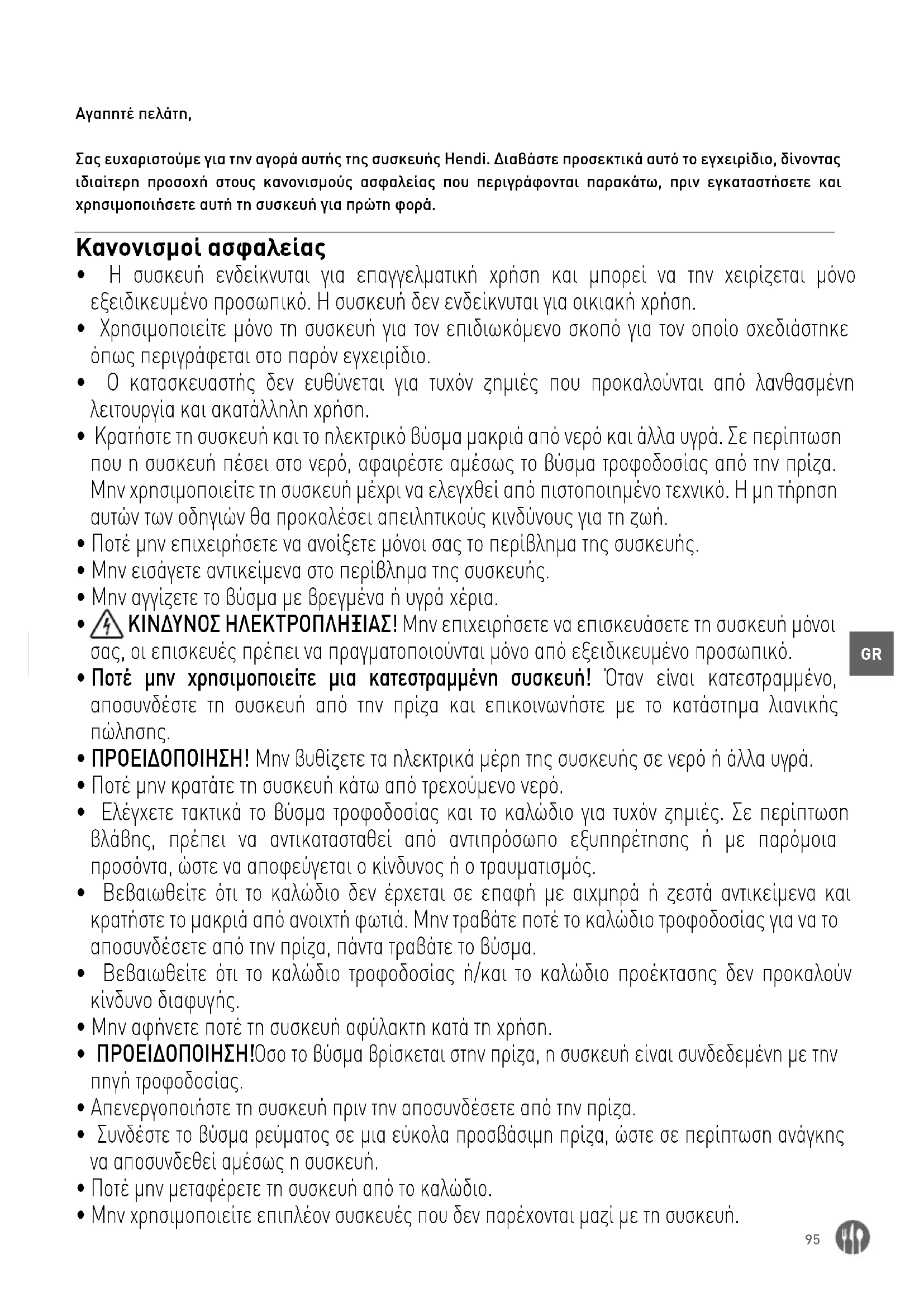

Αγαπητέ πελάτη, Σας ευχαριστούμε για την αγορά αυτής της συσκευής Hendi. Διαβάστε προσεκτικά αυτό το εγχειρίδιο, δίνοντας ιδιαίτερη προσοχή στους κανονισμούς ασφαλείας που περιγράφονται παρακάτω, πριν εγκαταστήσετε και χρησιμοποιήσετε αυτή τη συσκευή για πρώτη φορά. Κανονισμοί ασφαλείας

• Η συσκευή ενδείκνυται για επαγγελματική χρήση και μπορεί να την χειρίζεται μόνο εξειδικευμένο προσωπικό. Η συσκευή δεν ενδείκνυται για οικιακή χρήση.

• Χρησιμοποιείτε μόνο τη συσκευή για τον επιδιωκόμενο σκοπό για τον οποίο σχεδιάστηκε όπως περιγράφεται στο παρόν εγχειρίδιο.

• Ο κατασκευαστής δεν ευθύνεται για τυχόν ζημιές που προκαλούνται από λανθασμένη λειτουργία και ακατάλληλη χρήση.

• Κρατήστε τη συσκευή και το ηλεκτρικό βύσμα μακριά από νερό και άλλα υγρά. Σε περίπτωση που η συσκευή πέσει στο νερό, αφαιρέστε αμέσως το βύσμα τροφοδοσίας από την πρίζα. Μην χρησιμοποιείτε τη συσκευή μέχρι να ελεγχθεί από πιστοποιημένο τεχνικό. Η μη τήρηση αυτών των οδηγιών θα προκαλέσει απειλητικούς κινδύνους για τη ζωή.

• Ποτέ μην επιχειρήσετε να ανοίξετε μόνοι σας το περίβλημα της συσκευής.

• Μην εισάγετε αντικείμενα στο περίβλημα της συσκευής.

• Μην αγγίζετε το βύσμα με βρεγμένα ή υγρά χέρια.

ΚΊΝΔΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΊΑΣ! Μην επιχειρήσετε να επισκευάσετε τη συσκευή μόνοι σας, οι επισκευές πρέπει να πραγματοποιούνται μόνο από εξειδικευμένο προσωπικό.

• Ποτέ μην χρησιμοποιείτε μια κατεστραμμένη συσκευή! Όταν είναι κατεστραμμένο, αποσυνδέστε τη συσκευή από την πρίζα και επικοινωνήστε με το κατάστημα λιανικής

• ΠΡΟΕΊΔΟΠΟΊΗΣΗ! Μην βυθίζετε τα ηλεκτρικά μέρη της συσκευής σε νερό ή άλλα υγρά.

• Ποτέ μην κρατάτε τη συσκευή κάτω από τρεχούμενο νερό.

• Ελέγχετε τακτικά το βύσμα τροφοδοσίας και το καλώδιο για τυχόν ζημιές. Σε περίπτωση βλάβης, πρέπει να αντικατασταθεί από αντιπρόσωπο εξυπηρέτησης ή με παρόμοια προσόντα, ώστε να αποφεύγεται ο κίνδυνος ή ο τραυματισμός.

• Βεβαιωθείτε ότι το καλώδιο δεν έρχεται σε επαφή με αιχμηρά ή ζεστά αντικείμενα και κρατήστε το μακριά από ανοιχτή φωτιά. Μην τραβάτε ποτέ το καλώδιο τροφοδοσίας για να το αποσυνδέσετε από την πρίζα, πάντα τραβάτε το βύσμα.

• Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας ή/και το καλώδιο προέκτασης δεν προκαλούν κίνδυνο διαφυγής.

• Μην αφήνετε ποτέ τη συσκευή αφύλακτη κατά τη χρήση.

• ΠΡΟΕΊΔΟΠΟΊΗΣΗ! Όσο το βύσμα βρίσκεται στην πρίζα, η συσκευή είναι συνδεδεμένη με την πηγή τροφοδοσίας.

• Απενεργοποιήστε τη συσκευή πριν την αποσυνδέσετε από την πρίζα.

• Συνδέστε το βύσμα ρεύματος σε μια εύκολα προσβάσιμη πρίζα, ώστε σε περίπτωση ανάγκης να αποσυνδεθεί αμέσως η συσκευή.

• Ποτέ μην μεταφέρετε τη συσκευή από το καλώδιο.

• Μην χρησιμοποιείτε επιπλέον συσκευές που δεν παρέχονται μαζί με τη συσκευή.96

• Συνδέστε τη συσκευή μόνο σε πρίζα με την τάση και τη συχνότητα που αναφέρονται στην ετικέτα της συσκευής.

• Ποτέ μην χρησιμοποιείτε εξαρτήματα εκτός από αυτά που συνιστώνται από τον κατασκευαστή. Εάν δεν γίνει κάτι τέτοιο, θα μπορούσε να αποτελέσει κίνδυνο για την ασφάλεια του χρήστη και θα μπορούσε να προκαλέσει βλάβη στη συσκευή. Χρησιμοποιείτε μόνο αυθεντικά εξαρτήματα και αξεσουάρ.

• Η συσκευή αυτή δεν πρέπει να λειτουργεί από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή άτομα με έλλειψη εμπειρίας και γνώσης.

• Αυτή η συσκευή δεν πρέπει, σε καμία περίπτωση, να χρησιμοποιείται από παιδιά.

• Κρατήστε τη συσκευή και το καλώδιο τροφοδοσίας μακριά από παιδιά.

• ΠΡΟΕΊΔΟΠΟΊΗΣΗ: Πάντα απενεργοποιείτε τη συσκευή και αποσυνδέστε την πρίζα πριν από τον καθαρισμό, τη συντήρηση ή την αποθήκευση. Ειδικοί Κανονισμοί Ασφαλείας

• Το πλυντήριο πιάτων παραδίδεται με σωλήνες παροχής και αποστράγγισης νερού. Σύμφωνα με την κατασκευή, η σύνδεση της συσκευής με το σύστημα παροχής νερού και ηλεκτρικής τροφοδοσίας πρέπει να εκτελείται από εξουσιοδοτημένο και τοπικά αναγνωρισμένο τεχνικό εγκατάστασης τηρώντας τις υφιστάμενες προδιαγραφές.

• Πριν από τη σύνδεση της συσκευής, βεβαιωθείτε ότι τα στοιχεία σύνδεσης στην πλάκα δεδομένων (τάση και συνδεδεμένο φορτίο) αντιστοιχούν με την ηλεκτρική παροχή.

• Δεν επιτρέπονται τεχνικές τροποποιήσεις στη συσκευή. Ο κατασκευαστής δεν ευθύνεται για ζημιές που οφείλονται σε τροποποιήσεις.

• Το ίδιο ισχύει και στην περίπτωση που η συσκευή χρησιμοποιείται για οποιονδήποτε άλλο σκοπό πέραν της αναμενόμενης, σε περίπτωση βλάβης ή μη κατάλληλης χρήσης. Το νερό στο εσωτερικό του πλυντηρίου πιάτων δεν είναι πόσιμο.

• Το πλυντήριο πιάτων πρέπει να χρησιμοποιείται, να συντηρείται και να επισκευάζεται μόνο από άτομα που είναι εξοικειωμένα με αυτές τις εργασίες και ενημερωμένα για τυχόν κινδύνους. Αποσκληρυντή νερού

• ΠΡΟΣΟΧΗ: όλες οι συσκευές που απαιτούν συνεχή σύνδεση με το σύστημα παροχής νερού (συμπεριλαμβανομένης της παρούσας) πρέπει να χρησιμοποιούνται με πρόσθετο αποσκληρυντικό νερού προκειμένου να αφαιρούνται οι ενώσεις ασβεστίου και μαγνησίου. Το αποσκληρυντικό πρέπει να χρησιμοποιείται σύμφωνα με τις συστάσεις του κατασκευαστή, όπως ορίζονται στο εγχειρίδιο χρήσης.

• Εάν το αποσκληρυντικό δεν εφαρμόζεται, δεν χρησιμοποιείται σωστά ή/και δεν ανεφοδιάζεται, ο διανομέας θα απορρίπτει κάθε καταγγελία σχετικά με απαιτούμενη επισκευή λόγω της συσσώρευσης αλάτων στη συσκευή.

• Προτείνεται η χρήση αποσκληρυντικών από την πλούσια σειρά που παρέχει η HENDI. Ζητήστε βοήθεια από τον εκπρόσωπο πωλήσεων της HENDI σχετικά με την επιλογή του κατάλληλου μοντέλου. Προτείνουμε τη χρήση των παρακάτω μέσων για τον σωστό ανεφοδιασμό των αποσκληρυντικών: Ταμπλέτες αλάτων, συσκευασίες 25 κιλών - κωδικός: 231265.97

Σκληρότητα νερού °dGH °fH mmol/l °e Αποσκληρυντικό

πάνω από 24 πάνω από 40 πάνω από 4,2 πάνω από 28 Απαραίτητο

18 - 24 32 - 40 3,2 – 4,2 22 - 28 Απαραίτητο

12 - 18 19 – 32 2,1 – 3,2 13 - 22 Απαραίτητο

4 - 12 7 - 19 0,7 – 2,1 5 - 13 Απαραίτητο

κάτω από 4 κάτω από 7 κάτω από 0,7 κάτω από 5 Δεν απαιτείται Προβλεπόμενη χρήση

• Αυτή η συσκευή προορίζεται για το πλύσιμο πο- τηριών, κουπών, πιάτων και μαχαιροπίρουνων. Οποιαδήποτε άλλη χρήση μπορεί να προκαλέσει ζημιά στη συσκευή ή τραυματισμό.

• Η χρήση της συσκευής για οποιονδήποτε άλλο σκοπό θεωρείται εσφαλμένη. Ο χρήστης είναι απο- κλειστικά υπεύθυνος για την μη κατάλληλη χρήση της συσκευής. Εγκατάσταση γείωσης Η συσκευή αυτή ταξινομείται ως κατηγορία προ- στασίας Ί και πρέπει να συνδέεται με προστατευτικό έδαφος. Η γείωση μειώνει τον κίνδυνο ηλεκτροπλη- ξίας παρέχοντας ένα καλώδιο διαφυγής για το ηλε- κτρικό ρεύμα. Αυτή η συσκευή είναι εφοδιασμένη με καλώδιο τροφοδοσίας που διαθέτει καλώδιο γείω- σης και γειωμένο βύσμα. Το βύσμα πρέπει να συν- δεθεί σε μια πρίζα που είναι σωστά εγκατεστημένη και γειωμένη. Προετοιμασία πριν από την πρώτη χρήση

• Ανοίξτε τη συσκευασία. Πριν από τη ρύθμιση της συσκευής, ελέγξτε για τυχόν ορατές ζημιές που οφείλονται στη μεταφορά. Σε περίπτωση αμφιβο- λιών, καλέστε έναν ειδικό για να την ελέγξει (από τον εξουσιοδοτημένο τοπικό αντιπρόσωπο από τον οποίο αγοράσατε τη συσκευή).

• Τοποθετήστε το πλυντήριο πιάτων στον χώρο εγκα- τάστασης, κοντά στα συστήματα παροχής νερού και ηλεκτρικής τροφοδοσίας (το δάπεδο πρέπει να εί- ναι αρκετά σταθερό).

• Αφαιρέστε το προστατευτικό υλικό που προστατεύ- ει το χαλύβδινο περίβλημα του πλυντηρίου πιάτων από αμυχές. Τυχόν κολλητική ουσία που απομένει θα πρέπει να αφαιρείται προσεκτικά. Μη χρησι- μοποιείτε τριπτικά υλικά. Εάν δεν αφαιρέσετε το προστατευτικό υλικό, μπορεί να είναι δύσκολη η αφαίρεση της κόλλας από το χαλύβδινο περίβλημα του πλυντηρίου πιάτων.

• Η συσκευή πρέπει να τοποθετηθεί σε οριζόντια θέση. Πιθανές κλίσεις πρέπει να διορθώνονται, χρησιμοποιώντας αλφάδι.

• Μετά την εγκατάσταση και πριν τη θέση σε λει- τουργία, το πλυντήριο πιάτων πρέπει να καθαριστεί προσεκτικά με συμβατικό απορρυπαντικό.98

Σύνδεση στο σύστημα παροχής νερού ΠΡΟΣΟΧΗ: Η σύνδεση με το σύστημα παροχής νερού πρέπει να συμμορφώνεται με τα ισχύοντα πρότυπα

Το πλυντήριο είναι κατάλληλο για σύνδεση με παροχή νερού με μέγιστη θερμοκρασία εισόδου 60°C/130°F. Σε περίπτωση που επιθυμείτε σύνδε- ση με παροχή νερού με υψηλότερη θερμοκρασία εισόδου παρακαλώ επικοινωνήστε με το εργοστά- σιο ή με τον τοπικό αντιπρόσωπο.

• Ο σωλήνας παροχής νερού πρέπει να διαθέτει κλαπέτο φραγής (ανεπίστροφη βαλβίδα), βάσει του DIN 1988.

• Ο σωλήνας παροχής νερού πρέπει να ξεπλυθεί καλά πριν από τη σύνδεση στη συσκευή.

• Ο σωλήνας παροχής νερού πρέπει να έχει ελάχιστη εσωτερική διάμετρο 16 mm και η σύνδεση με τον σωλήνα πρέπει να είναι 3/4 ίντσες.

• Όλες οι στεφάνες σωλήνα πρέπει να προσαρμό- ζονται σε σταθερή θέση, προτού χρησιμοποιηθεί η

• Η σύνδεση του πλυντηρίου πιάτων επιτρέπεται μόνο με αποσκληρυντικό που λειτουργεί σωστά. ΠΡΟΣΟΧΗ: Η πίεση του νερού πρέπει να είναι μεταξύ 2 και 5 bar. Σύνδεση στο σύστημα αποχέτευσης

• Η εκροή επιτυγχάνεται με τη δύναμη της βαρύτητας (φυσική ροή). Ο σωλήνας αποστράγγισης πρέπει να συνδέεται είτε απευθείας στη βασική αποχέτευ- ση - όπου προβλέπεται πιπέτα για τις οσμές - ή με εκροή του νερού απευθείας σε φρεάτιο απο- χέτευσης στο έδαφος, με πιπέτα για τις οσμές. ΠΡΟΣΟΧΗ: Ο σωλήνας αποστράγγισης δεν πρέπει να τοποθετείται υψηλότερα από ένα 650 mm από χαμηλότερη πλευρά του διανεμητή τουλυντηρίου

Σύνδεση στο ηλεκτρικό δίκτυο ΠΡΟΣΟΧΗ: Όλες οι ηλεκτρολογικές εργασίες πρέπει να πραγματοποιούνται από κατάλληλα ειδικευμένο και επαρκές άτομο.

• Το πλυντήριο πιάτων λειτουργεί με ειδική τάση ανάλογα με τον τύπο του πλυντηρίου πιάτων.

• Παρέχετε την ισχύ βάσει της υποδοχής ισχύος της συσκευής (η ηλεκτρολογική σύνδεση πρέπει να εκτελείται από εξουσιοδοτημένους ηλεκτρολό- γους). Θα πρέπει να τηρούνται οι προδιαγραφές, βάσει των αντίστοιχων τμημάτων των DIN, VDE, D100, των όρων σύνδεσης EVU, του σχετικού ZH 1/37, κεφάλαιο 7.2, καθώς και οι εκάστοτε προδι- αγραφές για την αποτροπή ατυχημάτων.

• Αντίστοιχα, η συσκευή θα πρέπει να συνδέεται σε ηλεκτρική εγκατάσταση παροχής συνεχούς ρεύμα- τος μέσω καλωδίου HO7 RN-F με αποσυμφόρηση της συσκευής. Σύνδεση αγωγού προστασίας και αντιστάθμιση τάσης

• Η ηλεκτρική ασφάλεια της συσκευής διασφαλίζε- ται μόνο εάν ο αγωγός προστασίας έχει συνδεθεί και ελέγχεται σωστά. Σε αυτό το σημείο θα πρέπει να τηρούνται οι αντίστοιχες προδιαγραφές (βλ. πα- ράγραφο 1.5).

• Επιπροσθέτως, η συσκευή θα πρέπει να περιλαμ- βάνει σύστημα αντιστάθμισης τάσης.

• Γι’ αυτόν τον λόγο, στην πίσω πλευρά της συσκευής παρέχεται μια βίδα με την ένδειξη «αντιστάθμιση

• Μετά από την ηλεκτρική σύνδεση, η λειτουργία του αγωγού προστασίας, της αντιστάθμισης τάσης και της τιμής μόνωσης θα πρέπει να ελέγχονται βάσει των υφιστάμενων διατάξεων του DIN VDE.99

Τεχνικές προδιαγραφές Αρ. προϊόντος 230268 231753 237540 231340 236567 236574 Τύπος 40x40 50x50 Τύπος Hood 50x50 50x60 Μέγιστο ύψος των πιάτων [mm]

Τάση και συχνότητα λειτουρ- γίας [V/Hz] 230 / 50 400 / 50 230 / 50 400 / 50 Ονομαστική ισχύς εισόδου [kW] 2,8 6,6 2,8 8,6 5,0 7,1 Πλύνετε / ξεπλύνετε τη θερ- μοκρασία του νερού [°C] 62 / 85 Βασικός εξοπλισμός Διανομέας λαμπρυντικού και απορρυπαντικού, αντλία απο-

Διανομέας λαμπρυντικού και απορρυπαντικού Κλάση προστασίας νερού IP44 Ποσότητα (τεμ.)/διάρκεια κύκλου πλύσης (δευτ.) 3/60, 120, 180 Καθαρό βάρος (περ.) [kg] 39 55 135,5 57 Διαστάσεις [mm] 470x510x(H)710 570x600x(H)830 750x880x(H)1390 595x730x(H)1340 ΣΗΜΕΊΩΣΗ: Οι τεχνικές προδιαγραφές μπορούν να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση. Οδηγίες για σωστή λειτουργία του πλυντηρίου πιάτων

• Η συσκευή χρησιμοποιείται αποκλειστικά για το πλύσιμο πιάτων, κουπών, ποτηριών, μαχαιροπί- ρουνων, κλπ.

• Προσέξτε ώστε τα είδη που πλένονται να είναι κα- τάλληλα για πλυντήριο πιάτων.

• Τα ασημικά πρέπει να καθαρίζονται από κατάλοιπα τροφίμων, εάν δεν πλένονται αμέσως μετά τη χρή- ση τους (χρωματισμός και λεκέδες από τρόφιμα).

• Μην πλένετε στη συσκευή είδη που έχουν έρθει σε επαφή με οξέα, ορυκτέλαιο, γράσο, βενζίνη ή χρωστικές και διαλύτες (βιομηχανικά χημικά). Προετοιμασία πιάτων πριν το πλύσιμο

• Μην αφήνετε να ξεραίνονται στα πιάτα υπολείμμα- τα τροφίμων. Για την αποφυγή της απόφραξης του φίλτρου και του γρήγορου λερώματος του νερού, αφαιρείτε μεγάλα κατάλοιπα τροφίμων, κουκού- τσια ελιών, φλούδες λεμονιών, οδοντογλυφίδες κλπ προτού τοποθετήσετε τα πιάτα στον κάδο.

• Σας προτείνουμε να μουλιάζετε στο νερό ή να ξε- πλένετε γυάλινα σκεύη που έχουν ξεραμένα κατά- λοιπα τροφίμων. Τοποθέτηση στον κάδο

• Τοποθετήστε ποτήρια, κούπες, μεγάλα πιάτα κλπ με το επάνω μέρος προς τα κάτω, στα αντίστοιχα σημεία του κάδου. Μη στοιβάζετε το ένα σκεύος πάνω στο άλλο.

• Τα ποτήρια δεν πρέπει να εφάπτονται μεταξύ τους (κίνδυνος πρόκλησης ζημιάς στα ποτήρια, λεκέδες μέσω επαφής).

• Τοποθετήστε τα μαχαιροπίρουνα στο κατάλληλο καλάθι από συνθετικό υλικό, με τη λαβή στραμμέ- νη προς τα κάτω. Τα ασημικά μπορούν να τοποθε- τούνται ελεύθερα στον πλαστικό κάδο με επίπεδα. Σε κάθε περίπτωση, θα πρέπει να αποφεύγετε την υπερφόρτωση του κάδου. Οι σωλήνες παροχής νε- ρού πρέπει να παραμένουν ελεύθεροι (να μην απο- κλείονται, ούτε να τεντώνονται).100

Σωστή τοποθέτηση των πιάτων στο

Σωστή τοποθέτηση των μαχαιροπήρουνων. Σωστή τοποθέτηση των ποτηριών στο ανοικτό καλάθι. Σωστή τοποθέτηση των γεμάτων

Πίνακας ελέγχου L1 L2 L3 LCD1 ALARM LCD2 L4 L5 L6 SW1 SW2 SW3 SW4 SW5 SW6 ΚΟΥΜΠΊ ΌΝΟΜΑ ΠΕΡΙΓΡΑΦΉ ΣΗΜΕΙΏΣΕΙΣ SW1 CT1 Κουμπί σύντομου κύκλου Διάρκεια 1 λεπτό SW2 CT2 Κουμπί μεσαίου κύκλου Διάρκεια 2 λεπτά SW3 CT3 Κουμπί Long Cycle (Μεγάλος κύκλος) Διάρκεια 3 λεπτά SW4 ΧΎ Κουμπί αποστράγγισης

SW5 ΟΊΟ Κουμπί κρύου νερού SW6 ΣΕ Διακόπτης ON/OFF ΠΊΝΑΚΑΣ ΚΑΘΟΔΉΓΗΣΗΣ ΧΡΏΜΑ L1 LED επιλογής σύντομου κύκλου L2 LED επιλογής μεσαίου κύκλου L3 LED επιλογής μεγάλου κύκλου L4 Εξαγωγή σε εξέλιξη L5 Επιλέχθηκε κρύο ξέβγαλμα L6 Λυχνία LED του διακόπτη ON/OFF101

Ενεργοποίηση Για να ξεκινήσετε το μηχάνημα, πιέστε το πλήκτρο SW6 (ON) για 3 δευτερόλεπτα. Η λυχνία LED L6 ανα- βοσβήνει με κόκκινο χρώμα και ηχεί ένας βομβητής. Διαδικασίες πριν από την πλύση Επειδή το πλυντήριο είναι ενεργοποιημένο, ο λέβητας και το δοχείο πλύσης αρχίζουν να γεμίζουν με νερό. Στη συνέχεια, η συσκευή γεμίζει με απορρυπαντικό και λαμπρυντικό. Κατά τη διάρκεια αυτών, εμφανίζε- ται ένα μήνυμα «FILL» στο Dash. Αφού οι δεξαμενές γεμίσουν με νερό και συλλεγούν τα απαραίτητα υγρά απορρυπαντικού και λαμπρυντικού, η αντίσταση θέρ- μανσης του λέβητα και η αντίσταση θέρμανσης του δοχείου πλύσης αρχίζουν να λειτουργούν διαδοχικά (αφού φτάσει στη θερμοκρασία έλιξης του λέβητα, η αντίστασή του διακόπτεται και το δοχείο πλύσης ξεκινά τη θέρμανση). Στην οθόνη LCD1 & LCD2 εμ- φανίζεται εναλλάξ η τρέχουσα θερμοκρασία κάθε δοχείου (όταν η οθόνη LCD 1 εμφανίζει την ένδειξη «bt» τότε η οθόνη LCD 2 εμφανίζει τη θερμοκρασία του λέβητα. Όταν η οθόνη LCD 1 εμφανίζει την ένδει- ξη «tt», τότε η οθόνη LCD 2 εμφανίζει τη θερμοκρα- σία της δεξαμενής). Σε περίπτωση που η αντίσταση θέρμανσης του δοχείου πλύσης είναι ενεργοποιημέ- νη, ανάβει μια κουκκίδα στην κάτω δεξιά γωνία της οθόνης LCD1, ενώ στην περίπτωση που η αντίσταση θέρμανσης του λέβητα είναι ενεργοποιημένη, ανάβει μια κουκκίδα στη δεξιά κάτω γωνία της LCD22. Για το λόγο αυτό, το σύμβολο (που αντιπροσωπεύει τη δεξαμενή) εμφανίζεται κάτω από την οθόνη LCD1 και το σύμβολο (που αντιπροσωπεύει τον λέβητα) εμφανίζεται κάτω από την οθόνη LCD2.

Κατά τη διάρκεια της λειτουργίας αναμονής (μετά τις διαδικασίες αυτόματης ρύθμισης), η οθόνη LCD 1 και η οθόνη LCD 2 θα πρέπει να αφαιρέσουν τη θερμοκρασία του δοχείου πλύσης και του δοχείου λέβητα εναλλάξ.

• LCD1 - «bt» ή «tt» (εναλλάξ)

• LCD2 - «-- °C» Εάν το μηχάνημα παραμείνει σε κατάσταση αναμο- νής για περισσότερο από 30 λεπτά, μεταβαίνει σε κατάσταση αναμονής για ελαχιστοποίηση της κατα- νάλωσης ενέργειας. Όταν συμβεί αυτό, η οθόνη LCD 1 και η οθόνη LCD 2 σβήνουν και η οθόνη L6 σβήνει. Πιέζοντας SW6, το μηχάνημα είναι και πάλι έτοιμο για λειτουργία. Σύστημα Thermo-Protector Για να ξεκινήσει ο πρώτος κύκλος πλύσης της ημέ- ρας, τόσο η θερμοκρασία στη δεξαμενή όσο και ο λέβητας πρέπει να φθάσουν σε λειτουργικές τιμές (60°C & 85°C αντίστοιχα). Σε όλους τους άλλους κύ- κλους, λόγω του Σύστημα Thermo-Protector, εάν η θερμοκρασία στο μπόιλερ δεν είναι κατάλληλη για ξέβγαλμα, ο κύκλος πλύσης συνεχίζεται έως ότου το νερό απόπλυσης θερμανθεί επαρκώς. Ένα μήνυμα στην οθόνη ενημερώνει τον χρήστη ότι ο κύκλος πλύ- σης συνεχίζεται, η οθόνη LCD1 εμφανίζει την τρέ- χουσα τιμή της θερμοκρασίας του νερού στο λέβητα και η οθόνη LCD2 εμφανίζει την ένδειξη «ht» (δηλ.

Επιλογή κύκλου πλύσης - Έναρξη Αυτό το πλυντήριο ρούχων διαθέτει τρεις επιλογές προγράμματος κύκλου πλύσης. Ο χρήστης μπορεί να επιλέξει σύντομο, μεσαίο και μεγάλο πρόγραμμα πατώντας ένα από τα κουμπιά SW1, SW2 ή SW3 με συνέπεια. Αφού πιέσετε το αντίστοιχο πλήκτρο, ο κύ- κλος πλύσης ξεκινά αυτόματα, ΕΚΤΟΣ εάν η πόρτα ανοίξει κατά λάθος. Στην τελευταία περίπτωση, εμ- φανίζεται ένα μήνυμα «door» στο Dash και η πλύση ξεκινά πάλι μόλις κλείσει η πόρτα. Ο υπολειπόμενος χρόνος (σε δευτερόλεπτα) εμφανίζεται στο Dash. ΣΗΜΑΝΤΙΚΌ: Σε περίπτωση κατά λάθος ανοίγματος της πόρτας πριν από την ολοκλήρωση του προγράμ- ματος, η πλύση διακόπτεται και ο χρονοδιακόπτης μηδενίζεται. Συνεπώς, για να ολοκληρώσετε τον κύκλο, πρέπει να ξεκινήσετε τη διαδικασία από την

ΣΗΜΕΙΩΣΗ: 10 δευτερόλεπτα πριν το τέλος της κύ- ριας πλύσης, η αντλία αδειάσματος αρχίζει να λει-102

τουργεί και σταματά 10 δευτερόλεπτα μετά τον κύκλο ξεβγάλματος. Μετά την ολοκλήρωση του κύκλου πλύσης, ένα μήνυ- μα “end” (τέλος) στην παύλα ενημερώνει το χρήστη ότι το πρόγραμμα έχει ολοκληρωθεί. Το μήνυμα εμ- φανίζεται μέχρι να ανοίξει ξανά η πόρτα. Αποστράγγιση Αυτό το μηχάνημα διαθέτει αντλία αδειάσματος, έτσι ώστε ο κύκλος αδειάσματος να εκτελείται αυτόματα. Εάν θέλετε να εκτελέσετε αποστράγγιση κατ’ απαί- τηση, αφαιρέστε το σωλήνα υπερχείλισης που είναι τοποθετημένος στο δοχείο πλύσης και πιέστε το πλήκτρο SW4. Μετά από 15 δευτερόλεπτα, αρχίζει η αποστράγγιση και αναβοσβήνει η λυχνία LED L44. Κατά την αποστράγγιση εκτελείται εσωτερικός έλεγ- χος του συστήματος, διασφαλίζοντας ότι οι αντι- στάσεις θέρμανσης είναι απενεργοποιημένες. Υπό την έννοια αυτή, αποφεύγεται οποιαδήποτε πιθανή υπερθέρμανση που προκαλείται από τη θέρμανση των συνθηκών που δεν εμβαπτίζονται στο νερό. Μό- λις σταματήσει η αποστράγγιση, για τα επόμενα 30 δευτερόλεπτα το σύστημα εκτελεί αυτοκαθαρισμό (η πόρτα πρέπει να είναι κλειστή). ΣΗΜΕΊΩΣΗ: Μετά από κάθε εκτέλεση αδειάσματος, το μηχάνημα απενεργοποιείται. Πλήρωση απορρυπαντικού και βοηθήματος έκπλυσης Αυτό το μηχάνημα είναι εξοπλισμένο με περισταλτι- κές αντλίες για το λαμπρυντικό και την πλήρωση με απορρυπαντικό. Οι είσοδοι πλήρωσης για κάθε μία είναι οι δύο αντίστοιχοι σωλήνες οι οποίοι πρέπει να βυθιστούν στις κατάλληλες δεξαμενές. Η διαδικασία πλήρωσης πραγματοποιείται σε δύο στάδια. Η αρχική πλήρωση (όταν ενεργοποιείτε την πρίνα) και πρόσθετες επαναπλήρωση μετά από κάθε κύκλο πλύσης: 1ο στάδιο: Κατά τη διάρκεια της αυτόματης προετοι- μασίας (πριν από την πρώτη πλύση), το πλυντήριο δέ- χεται από το σαπούνι της δεξαμενής για 180 δευτε- ρόλεπτα και λαμπρυντικό για 35 δευτερόλεπτα. Αυτό θα μπορούσε να προσαρμοστεί από το χρήστη στο μενού χρήστη *Ελέγξτε την ενότητα «Μενού χρήστη». 2ο στάδιο: Κατά τη διάρκεια κάθε πλήρους κύκλου πλύσης και ξεβγάλματος, το πλυντήριο λαμβάνει απορρυπαντικό για 13 δευτερόλεπτα και λαμπρυ- ντικό για 12 δευτερόλεπτα. Αυτό θα μπορούσε να προσαρμοστεί από το χρήστη μέσω του μενού χρήστη *Ελέγξτε την ενότητα «Μενού χρήστη». ΣΗΜΕΊΩΣΗ: Σε περίπτωση που πρέπει να ρυθμίσετε το απορρυπαντικό ή το βοήθημα έκπλυσης από το μενού χρήστη, λάβετε υπόψη ότι για κάθε δεύτερο διάστημα η αντίστοιχη αντλία αιχμαλωτίζει τις ακό- λουθες ποσότητες υγρού:

• Αντλία απορρυπαντικού: 0,83 ml/s

• Αντλία λαμπρυντικού: 0,19 ml/sec

Πολλαπλασιάζοντας αυτές τις ποσότητες με τη χρονι- κή διάρκεια (δευτερόλεπτα) που λειτουργεί η αντλία, μπορείτε να υπολογίσετε τον όγκο κάθε υγρού που χρησιμοποιείται. ΠΡΟΕΙΔΟΠΟΊΗΣΗ: Το πλυντήριο λαμβάνει λαμπρυ- ντικό κατά τη διάρκεια του κύκλου πλύσης και του απορρυπαντικού κατά τη διάρκεια του κύκλου ξε-

Έκπλυση με κρύο νερό Αυτό το μηχάνημα διαθέτει λειτουργία κρύου νε- ρού και έκπλυσης. Μπορεί να ενεργοποιηθεί για να πραγματοποιηθεί μετά από κάθε κύκλο πλύσης ή για περιπτώσεις κατ’ απαίτηση. Για να πραγματοποιήσετε έκπλυση με κρύο νερό μετά από έναν κύκλο πλύσης, πιέστε το πλήκτρο SW5 για 1 δευτερόλεπτο. Ένας μόνο ήχος θα σας ενημερώσει ότι η συσκευή έχει ρυθμιστεί για απόδοση κρύου ξε- βγάλματος. Στη συνέχεια, η λυχνία LED L5 θα είναι αναμμένη, ενώ εκτελείται η διαδικασία. Σε περίπτωση που επιθυμείτε να πραγματοποιήσετε έκπλυση με κρύο νερό μετά από κάθε κύκλο πλύσης, πιέστε παρατεταμένα το κουμπί but-ton SW5 για 5 δευτερόλεπτα ενώ η συσκευή βρίσκεται σε κατάστα- ση αναμονής. Ένας διπλός ήχος θα σας ενημερώσει ότι το πλυντήριο έχει ρυθμιστεί για απόδοση κρύου103

ξεβγάλματος μετά από κάθε κύκλο πλύσης (θα ανά- βει η λυχνία LED L5). Εάν αναιρέσετε την επιλογή, επαναλάβετε την παραπάνω διαδικασία. Τερματισμός λειτουργίας του μηχανήματος Σε περίπτωση που θέλετε να τερματίσετε τη λειτουρ- γία της συσκευής, αφαιρέστε το σωλήνα υπερχείλισης από το δοχείο πλύσης και πιέστε το πλήκτρο SW4. Το πλυντήριο θα αδειάσει αυτόματα το χρησιμοποιημέ- νο νερό, θα εκτελέσει έναν κύκλο αυτοκαθαρισμού και στη συνέχεια θα κλείσει. Ένας εναλλακτικός τρό- πος είναι να πατάτε συνεχώς το Κουμπί SW6 μέχρι να εμφανιστεί η ένδειξη «OFF» στην πρώτη γραμμή της οθόνης (θα χρειαστούν περίπου 5 δευτερόλεπτα). Ο συνιστώμενος τρόπος είναι ο πρώτος. Λειτουργία ECO Σε περίπτωση που το μηχάνημα βρίσκεται σε λει- τουργία αναμονής για περισσότερα από 15 λεπτά, η θερμοκρασία του λέβητα μειώνεται προκειμένου να αποφευχθεί η περιττή κατανάλωση ισχύος. Κατά τη διάρκεια αυτών των διαστημάτων, εάν ανοίξει η πόρτα του πλυντηρίου ρούχων, σταματά η Λειτουργία ECO. Λειτουργία ομαλής εκκίνησης Αυτό το μηχάνημα είναι εξοπλισμένο με Σύστημα ομαλής εκκίνησης που επιτρέπει στην αντλία νερού να ξεκινά με χαμηλότερη πίεση και σταδιακά την αυξάνει, ώστε οι ευαίσθητοι κρύσταλλοι να μην υπο- στούν ζημιά. Μενού χρήστη Για να εισέλθετε στο μενού χρήστη, απενεργοποιήστε το μηχάνημα και πατήστε παρατεταμένα τα κουμπιά SW1, SW3 & SW6 ταυτόχρονα για 3 δευτερόλεπτα με τη θύρα κλειστή. Η λυχνία LED L6 αναβοσβήνει και ηχεί τρεις φορές ο βομβητής. Το μήνυμα “conf” apeaters (φίλτρα σύνδεσης) για μερικά δευτερόλε- πτα και το μενού χρήστη είναι ενεργοποιημένο. Βρείτε την παράμετρο που θέλετε να ρυθμίσετε χρη- σιμοποιώντας τα κουμπιά SW3 και SW4 για πλοήγη- ση στο μενού. Η αντίστοιχη παράμετρος θα εμφανι- στεί στην οθόνη. Εάν θέλετε να αυξήσετε την ποσότητα (+), πατήστε το πλήκτρο SW1. Εάν θέλετε να μειώσετε την ποσότητα (-), πατήστε το πλήκτρο SW2. Αφού ορίσετε την τιμή, πατήστε το κουμπί SW5 μία φορά για να καταχωρίσετε την τιμή στη μνήμη. Στον πίνακα που παρουσιάζεται παρακάτω, μπορεί- τε να βρείτε μια σύντομη περιγραφή των λειτουργιών που μπορούν να προσαρμοστούν από το χρήστη, κα- θώς και των προεπιλεγμένων τιμών τους. Για να εξέλθετε από το μενού χρήστη, πατήστε παρα- τεταμένα το κουμπί SW6 για 3 δευτερόλεπτα. Ο βομ- βητής ηχεί τρεις φορές και στην οθόνη εμφανίζεται το μήνυμα “off”. Αφού κλείσετε το Μενού χρήστη, το μηχάνημα τερματίζεται. εια Παράμετρος Εύρος Προεπιλογή Ένδειξη 1 ΛΕΙΤΟΥΡΓΊΑ ΘΕΡΜΟΚΡΑΣΊΑΣ Γ/ΣΤ Γ Γ 2 ΘΕΡΜΟΚΡΑΣΊΑ ΛΈΒΗΤΑ 30- 92°C 85°C υη 3 ΘΕΡΜΟΚΡΑΣΊΑ ΔΕΞΑΜΕΝΉΣ 30-70°C 60°Γ ικόπ ρο 4 ΧΡΌΝΟΣ ΠΛΉΡΩΣΗΣ ΑΠΟΡΡΥΠΑΝΤΙΚΟΎ 100 - 300 δευτ. 180 δευτ. υοτ104

εια Παράμετρος Εύρος Προεπιλογή Ένδειξη 5 ΧΡΌΝΟΣ ΠΛΎΣΗΣ ΣΤΟΝ ΚΎΚΛΟ 0 - 30 s 13 s χύ 6 ΧΡΌΝΟΣ ΛΑΜΠΡΥΝΤΙΚΟΎ ΚΑΤΆ ΤΗΝ ΠΛΉΡΩΣΗ 0 - 90 s 35 sec υη 7 ΧΡΌΝΟΣ ΛΑΜΠΡΥΝΤΙΚΟΎ ΣΤΟΝ ΚΎΚΛΟ 0 - 30 s 12 s ιπ 8 ΚΡΎΟ ΞΈΒΓΑΛΜΑ 0 (ΌΧΙ) – 1 (ΝΑΙ) 1 ί ας 9 ΔΙΆΡΚΕΙΑ ΑΠΟΣΤΡΆΓΓΙΣΗΣ 20 - 60 δευτ. 25 Cd Συντήρηση και επισκευή Μετά από 50.000 κύκλους πλύσης, στην οθόνη θα εμφανιστεί ένα μήνυμα υπενθύμισης από το τμήμα Σέρβις. Για τη σωστή λειτουργία του μηχανήματος, απαιτείται τακτική συντήρηση από εξουσιοδοτημένο τεχνικό που χρησιμοποιεί γνήσια ανταλλακτικά. Ενδείξεις συναγερμού Εάν το σύστημα καταγράψει οποιαδήποτε δυσλει- τουργία, τότε θα εμφανιστεί ένα προειδοποιητικό μήνυμα στην οθόνη. Εάν παρουσιαστεί μια τέτοια κατάσταση, ενημερώστε τον παρακάτω πίνακα που περιγράφει σύντομα το πρόβλημα. Εάν χρειάζεστε περαιτέρω βοήθεια, μη διστάσετε να επικοινωνήσετε με τον τοπικό σας μεταπωλητή. ΣΥΝΑΓΕΡΜΌΣ ΠΕΡΙΓΡΑΦΉ ΠΡΟΒΛΉΜΑΤΟΣ Συναγερμός 1 Υπερβολική ποσότητα χρόνου πλήρωσης με νερό Συναγερμός 2 Η στάθμη του νερού κατά την αποστράγγιση δεν μειώνεται Συναγερμός 3 Υπερβολικός χρόνος θέρμανσης του λέβητα Συναγερμός 4 Υπερβολικός χρόνος θέρμανσης δεξαμενής Συναγερμός 5 Η θερμοκρασία του νερού στο λέβητα είναι πάνω από τα όρια Συναγερμός 6 Η θερμοκρασία του νερού στο δοχείο πλύσης είναι υψηλότερη από τα όρια Συναγερμός 7 Συναγερμός κρύου ξεβγάλματος Συναγερμός 8 Το θερμόμετρο λουτρού δεν είναι συνδεδεμένο Συναγερμός 9 Το θερμόμετρο του λουτρού είναι ελαττωματικό Συναγερμός 10 Το θερμόμετρο βραστήρα δεν είναι συνδεδεμένο Συναγερμός 11 Το θερμόμετρο λέβητα έχει υποστεί ζημιά Συναγερμός 12 Ο κύκλος πλύσης ολοκληρώθηκε, αλλά ο λέβητας δεν προθερμάνθηκε σωστά (ο χρόνος θέρμανσης στη λειτουργία του Thermo-protector έχει ξεπεραστεί).105

Αντιμετώπιση προβλημάτων ΠΡΌΒΛΗΜΑ ΑΙΤΊΑ ∆ΙΆΛΥΜΑ ΓΙΑ ΧΟΡΉΓΗΣΗ ΑΠΌ Το πλυντήριο πιάτων δεν λειτουργεί σωστά Διακοπή σύνδεσης Ελέγξτε τη σύνδεση Δεν έχετε ενεργοποιήσει το διακόπτη της

Γυρίστε το διακόπτη στη θέση ON Ο κύριος διακόπτης / ή η ασφάλεια δεν έχει ενεργοποιηθεί / ή είναι ελαττωματι

Ελέγξτε τον κύριο διακόπτη / ή την

Ο διακόπτης της συσκευής είναι ελαττωματικός Απευθυνθείτε στον εξουσιοδοτημέ

νο τοπικό αντιπρόσωπο που σας πούλησε τη συσκευή ή απευθείας στον κατασκευαστή Η βαλβίδα παροχής νερού είναι ελαττωματική Η πόρτα δεν είναι κλειστή Κλείστε την πόρτα Δεν έχετε ενεργοποιήσει την παροχή

Ενεργοποιήστε την τροφοδοσία Η συσκευή λειτουργεί, αλλά η λυχνία LED του διακόπτη δεν

Η λυχνία LED είναι ελαττωματική Αλλαγή της λυχνίας LED Η θέρμανση του λέβητα δεν

Ο διακόπτης ή ο κεντρικός διακόπτης ή η ασφάλεια δεν έχει ενεργοποιηθεί Ελέγξτε το διακόπτη της συσκευής και τον γενικό διακόπτη ή την

Ο θερμοστάτης ασφαλείας του λέβητα είναι ελαττωματικός Απευθυνθείτε στον εξουσιοδοτημέ

νο τοπικό αντιπρόσωπο ή στον κατασκευαστή Η θερμική ασφάλεια 93

είναι ελαττωματική Ο ρυθμιστής πίεσης είναι ελαττωματικός Απευθυνθείτε στον εξουσιοδοτημέ

νο τοπικό αντιπρόσωπο ή στον κατασκευαστή Το ρελέ «Θέρμανσης λέβητα» είναι ελαττωματικό Η ασφάλεια του λέβητα έχει καεί Απευθυνθείτε στον εξουσιοδοτημέ

νο τοπικό αντιπρόσωπο ή στον κατασκευαστή Η θέρμανση του λέβητα λειτουργεί, αλλά η λυχνία LED δεν

Ελαττωματική λυχνία LED Αλλαγή LED Η θέρμανση του διανεμητή δεν

Ο διακόπτης N1 της συσκευής ή ο κεντρικός διακόπτης ή η ασφάλεια δεν έχουν ενεργοποιηθεί Ενεργοποιήστε τον αντίστοιχο διακόπτη ή ασφάλεια Το ρελέ «Θέρμανσης διαμερίσματος» είναι ελαττωματικό

Η θερμική ασφάλεια στους 85

είναι ελαττωματική. Η ασφάλεια του διανεμητή έχει καεί Ο διακόπτης θερμοστάτη για θέρμανση

0°C είναι ελαττωματικός Απευθυνθείτε στον εξουσιοδοτημέ

νο τοπικό αντιπρόσωπο ή στον κατασκευαστή Το ρελέ «Θέρμανσης διαμερίσματος» είναι ελαττωματικό106

ΠΡΌΒΛΗΜΑ ΑΙΤΊΑ ∆ΙΆΛΥΜΑ ΓΙΑ ΧΟΡΉΓΗΣΗ ΑΠΌ Ο κινητήρας της αντλίας δεν

Ο κεντρικός διακόπτης ή η ασφάλεια δεν έχει ενεργοποιηθεί. Η πόρτα δεν είναι

Ενεργοποιήστε τον κύριο διακόπτη ή την ασφάλεια Κλείστε την πόρτα Το κύριο ρελέ είναι ελαττωματικό Απευθυνθείτε στον εξουσιοδοτημέ

νο τοπικό αντιπρόσωπο ή στον κατασκευαστή Ο κινητήρας της αντλίας είναι ελαττωμα

Ο διακόπτης επιλογής προγράμματος είναι ελαττωματικός Ο κινητήρας λειτουργεί, αλλά η αντλία δεν περιστρέφεται Ένα αντικείμενο έχει μπλοκάρει το πτερύγιο της αντλίας Απευθυνθείτε στον εξουσιοδοτημέ

νο τοπικό αντιπρόσωπο ή στον κατασκευαστή Τα άλατα ή το απορρυπαντικό έχουν πωρωθεί μετά τη μη λειτουργία της

Περιστρέψτε τη βίδα στο πίσω μέρος του κινητήρα, μέχρι να περιστρέφε

ται ελεύθερα Τα αντικείμενα δεν στεγνώνουν (δάκρυα, ποτήρια κ.λπ.) Ο θάλαμος δεν διαθέτει βοήθημα στεγνώματος Τοποθετήστε το βοήθημα στεγνώματος στη θήκη Η βαλβίδα στεγνώματος είναι ελαττωμα

Απευθυνθείτε στον εξουσιοδοτημέ

νο τοπικό αντιπρόσωπο ή στον κατασκευαστή Ο διακόπτης προγράμματος είναι ελαττωματικός Οι βραχίονες έκπλυσης δεν περιστρέφο

Το καλάθι δεν περιστρέφεται

Οποιοδήποτε ελάττωμα επηρεάζει τη λειτουργικό- τητα της συσκευής που γίνεται προφανές δύο χρό- νια μετά την αγορά της, θα διορθώνεται με δωρεάν επισκευή ή αντικατάσταση, αρκεί η συσκευή να έχει χρησιμοποιηθεί και συντηρηθεί σύμφωνα με τις οδη- γίες και να μην έχει γίνει κατάχρηση ή λανθασμένη χρήση της με οποιονδήποτε τρόπο. Δε θίγονται τα νό- μιμα δικαιώματά σας. Εάν η συσκευή υποστηρίζεται από εγγύηση, δηλώστε πού και πότε έχει αγοραστεί και συμπεριλάβετε την απόδειξη αγοράς (π.χ. από- δειξη λιανικής πώλησης). Σύμφωνα με την πολιτική μας για τη συνεχή εξέλιξη των προϊόντων μας, διατηρούμε το δικαίωμα να αλλά- ξουμε το προϊόν, τη συσκευασία και τις προδιαγρα- φές τεκμηρίωσής του χωρίς προειδοποίηση. Απόρριψη & Περιβάλλον Η συσκευή, μετά το πέρας της διάρκειας ζωής της, δεν πρέπει να απορρίπτεται ως οικιακό απόρριμμα. Πρέπει να απορρίπτεται, με δική σας ευθύνη, σε καθορισμένο σημείο συλλογής. Η μη τήρηση αυτού ενδέχεται να τιμωρείται σύμφωνα με τους ισχύοντες κανονισμούς για τη διάθεση των απορριμμάτων. Η χωριστή συλλογή και ανακύκλωση αυτής της συ- σκευής κατά τη στιγμή της απόρριψης βοηθά στη διατήρηση των φυσικών πόρων και εξασφαλίζει την ανακύκλωσή της με τρόπο που προστατεύει την αν- θρώπινη υγεία και το περιβάλλον. Για περισσότερες πληροφορίες σχετικά με το πού μπορείτε να απορρίψετε τη συσκευή για ανακύκλω- ση, επικοινωνήστε με την τοπική εταιρεία συλλογής απορριμμάτων. Οι κατασκευαστές και οι εισαγωγείς δεν αναλαμβάνουν την ευθύνη ανακύκλωσης, επε- ξεργασίας και οικολογικής διάθεσης, είτε άμεσα είτε μέσω δημόσιου συστήματος. ΣΕΡΒΙΣ ΕΛΛΑΔΟΣ: Τηλ.: 213 0 998989 (10 γραμμές) info @pks-hendi.com107
