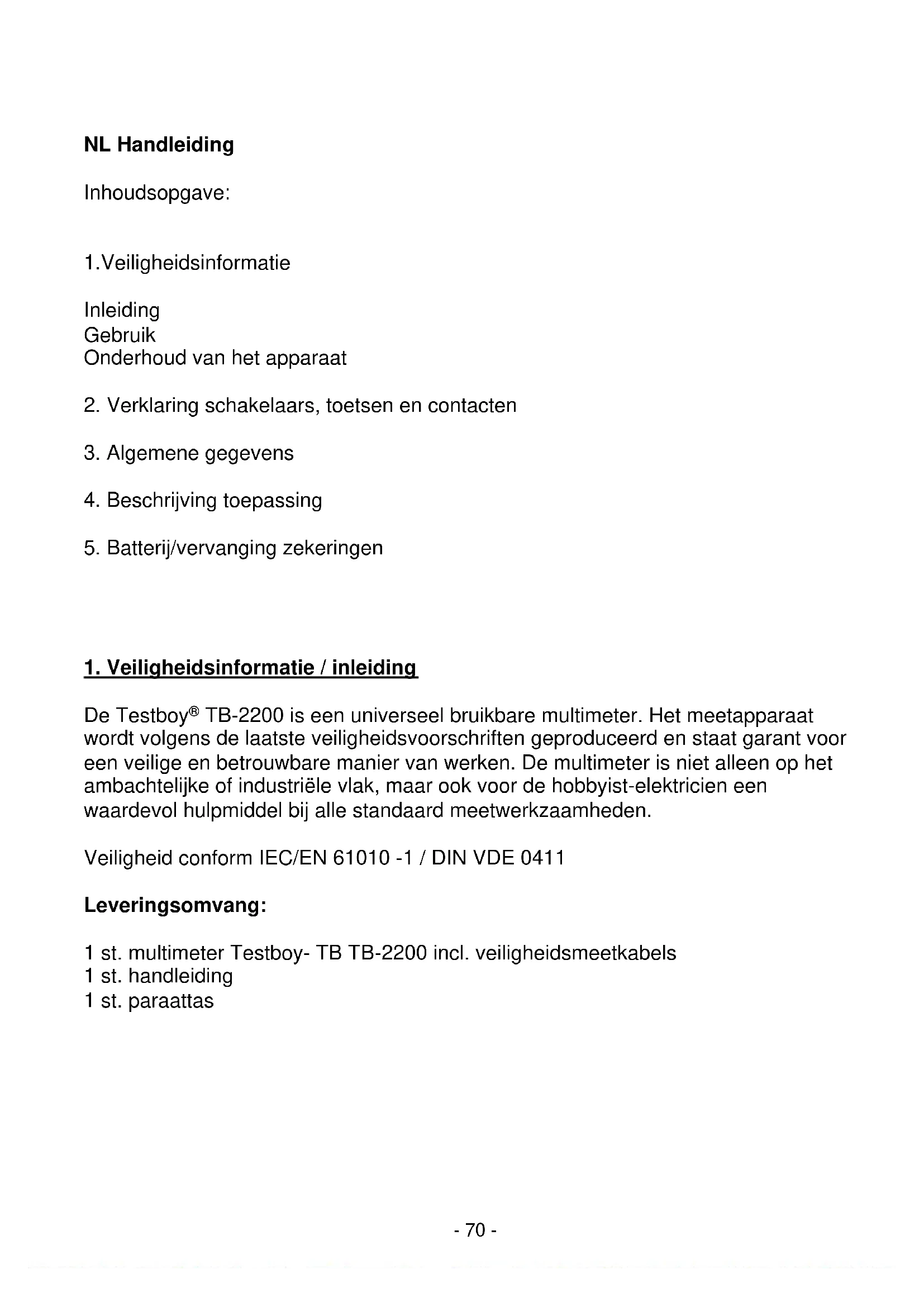

GEBRUIKSAANWIJZING TB2200 Testboy

1. Veiligheidsinformatie

Inleiding

Gebruik

Onderhoud van het apparatus

1. Verklaring schakelaars, toetsen en contacten
2. Algemene gegevens
3. Beschrijving toepassing
4. Batterij/vervanging zekeringen

1. Veiligheidsinformatie / inleiding

De Testboy® TB-2200 is een universeel bruikbare multimeter. Het meetapparaat worden volgens de LASTEveiligheidsvoorschriften geproduerd en staat garant voor een veilige en betrouwbare manier van werken. De multimeter is Niet alleen op het ambachtelijk of industrielle vlak, maar ook voor de hobbyist-elektricien een waardevol hulpmiddel bij alle standard meetwerkzaamheden.

Veiligheid conform IEC/EN 61010 -1 / DIN VDE 0411

Leveringsomvang:

1 st. multimeter Testboy- TB TB-2200 incl. veiligheidsmeetkabels
1 st. handleiding
1 st. paraattas

Veiligheidsmaatregelen

De Testboy TB-2200 verlaat de fabriek in een veiligheidstechnisch correcte staat. Om deze staat te behouden,要去 de gebruiker de veiligheidsvoorschriften in deze handleiding in acht nemen.

Opgelet!

• De handleiding bevat informatatie en tips die noodzakelijk zijn voor een veilige bediening en een veilig gebruik van het apparaat. Voor gebruik van het apparaat要去 de handleiding zorgvuldig worden doorgelezen en op alle punten worden nageleefd. Als de handleiding Niet wordt nageleefd of als u de waarschuwingen en tips Niet naleeft, dan kan dit leiden tot ernstig of levensgevaarlijke verwondingen van de gebruiker, en/of beschadiging van het apparaat.

• Om een elektrische schok te voorkomen,要去en de voorzorgsmaatregelen worden nageleefd,vooral wanner er met spanningen worden gewerkt die hoger zichn dan 70 V (35 V) DC of 33 V (16 V) eff AC.Deze waarden staan voor de grenzen van de spanningen die nog zonder gevaar+kennen worden aangeraakt conform DIN VDE (waarden tussen haakjes gelden voor bijv.toepassingen binnen de geneeskunde of de landbouw).

• Voor elke meting moet u er zeker van zichn dat de meetkabel en het testapparaat beide correct werken.

• De meetkabels en testpunten mogen alleen worden vastgepakt bij deaarvoor bedoelde handgrepen. Het aanraken van de testpunten要去onder alle omstandigheden worden voorkomen.

• De verantwoordelijke of gebruiker moet de bedieningshandleiding raadplegen om de betrouwbaarheid te garanderen. Als het instrument Niet wordt gebruikt conform de opgaven van de fabrikant, dan kan de normale betrouwbaarheid van het instrument nicht worden aangehouden.

• Alle delen van het instrument en het toebehorenogen篙 alleen worden verwangen door delen die door de fabrikant of diens leveranciers gecertificeerd zich.

Voorzichtig!

• Het testapparaat mag alleen in de opgegeven meetbereiken worden gebruikt.

• Voor elk gebruik要去 het apparaat gecontroleerd worden op een correcte werkinq (bijv. op een bekende spanningsbron, zich ook DIN VDE 0105, deel 1).

Opgelet!

Het apparaat mag alleen onder de omstandigheden en voor de doeleinden gezrukt worden, waarvoor het ontworpen is. Hiervoor要去 u de veiligheidsvoorschriften, de technische gegevens met de omgevingsbepalingen en de toepassing in droge omgeving in acht nemen.

Onderhoud

Het apparaat heeft bij gebruik volgens de handleiding geen special onderhoud nodig.

Reiniging

Mocht het apparaat door dagelijks gebruik vuil zich geworden, dan kan het met een vochtige doek en wat mild huishoudelijk schoonmaakmiddel worden gereinigd. Gebruik nooit bijtende schoonmaak- of oplosmiddelen voor het reinigen.

2. Verklaring schakelaars, toetsen en contacten

AAN/UIT-schakelaar (boven draaischakelaar)

Het apparaat wordt ingeschakeld door een meetbereik te selecteren; het wordt door de knop op 'UIT' te zetten weeur uitgeschakeld.

Functieschakelaar (M)

Met keine schakelaarkestu schakelen tussendopgedrukte functies.

Opslagtoets meetwaarde (H)

Door deze knop in te drukken worden de actuèle meetwaarde opgeslagen.

Door deze knop in te drukken worden de zaklampfunctie ingeschakeld en weeuruitgeschakeld.

Selectieknop meetfunctie

Door de draaiknop te gebruikenkest u tussen verschillende basismeetsoorten kiezen.

4 A-contact

Bij metingen vanaf 200mA moet het 4 A-contact gebruikt worden.

Invoercontact (rechts)

Rode meetkabel voor alle door het apparaat erkende signalsoorten.

Massacontact

Zwarte meetkabel voor alle door het apparaat erkende signalsoorten.

3. Algemene gegevens

De nauwkeurigheid geldt 1aar bij een temperatuur van 18^ - 28^ met een luchtvochtigheid van 75% . (Wij bieden verdere Jaarlijkse kalibraties aan.)

Automatische en handmatige selectie van het meetbereik

Max. spanning tussen de aansluitcontacten en de massa: 300 V DC/AC

Zekering: F 200 mA(4 A)/500 V flink

Max. bedrijfshoogte: 2000 m boven NN

Displayhoogte: 20 mm LCD

Weergave: max 1999 (312)

Polariteitsaanduiding: automatisch

Overloopaanduiding: 'OL' wordt weergegeven

Aftastsnelheid: ca. 0,4 s

Toestand batterij: Batterijsymbol worden weergegeven

Automatische uitschakeling: na ca. 15 min.

Stroomvoorziening: 2 × 1,5 V AAA micro

Bedrijfstemperatuur: 0^ tot 40^

Opslagtemperatuur: -10 °C tot 50 °C

Afmetingen: 143 × 72 × 33 ~mm

Gewicht: 400 g incl. batterijen

Test Norm: IEC/EN 61010-1

Meetcategorie:

CAT III 300V

Definitie van de meetcategorieen:

Meetcategorie II: Metingen aan stroomkringen, die elektrisch via stekkers rechtstreeks met het laagspanningsnet�nv verbonden. Typische kortsluitstroom < 10kA

Meetcategorie III: Metingen binnen de installmentie van het gebouw (stationaire verbruikers met Niet-insteekbare aansluiting, verdelaansluiting, vast ingebouwde apparaten in de verdeler). Typische kortsluitstroom < 50kA

Meetcategorie IV: Metingen aan de bron van de laagspanningsinstallatie (teller, hoofdaansluiting, primaire overstroombeveiliging). Typische kortsluitstroom >50kA

Voor de vaststelling van de meetcategorie bij een combinatie vanmeetleiding en meetinstrument geldt.altijd de laagste categorie,ofwel van de meetleiding of van het meetinstrument.

Gelijkspanning:

Meetbereik	Precisie	Nauwkeurigheid
200 mV	0.1 mV	± 0.5 %v.m.+3 digit
2 V	0.001 V	± 0.8 %v.m. + 5 digit
20 V	0.01 V
200 V	0.1 V
300 V	1 V

Ingangsweerstand:10 MΩ
Max. ingangsspanning: 300 V DC

Wisselspanning:

Meetbereik	Precisie	Nauwkeurigheid
200 mV	1 mV	± 1.5 %v.m. + 5 digit
2 V	0.001 V
20 V	0.01 V
200 V	0.1 V
300 V	1 V

Ingangsweerstand: 10 MΩ,
Max. ingangsspanning: 300 V AC RMS, frequentiebereik: 40 - 400 Hz

Gelijkstroom:

Meetbereik	Precisie	Nauwkeurigheid
200 μA	0.1 μA	± 1.0 % v.m. + 3 digit
2000 μA	1 μA
20,00 mA	0.01 mA
200,00 mA	0.1 mA
2.00 A	10 mA	± 1.2 % v.m. + 5 digit
4.00 A	0.01 A

Overbelastingsbescherming: A en mA-bereik beveiligd door F 200 mA/500 V 4 A-bereik is beveiligd door 4 A/500 V

Wisselstroom:

Meetbereik	Precisie	Nauwkeurigheid
200 μA	0.1 μA	± 1.3 % v.m. + 5 digit
2000 μA	1 μA
20,00 mA	0.01 mA
200,00 mA	0.1 mA
2.000 A	10 mA	± 1.5 % v.m. + 8 digit
4.00 A	0,01 A

Overbelastingsbescherming: A -en mA-bereik beveiligd door F 200 mA/500 V
4 A-bereik is beveiligd door 4 A/500 V

Weerstand:

Meetbereik	Precisie	Nauwkeurigheid
200 Ω	0.1 Ω overspanningsbeveiliging: 300 V AC/DC	± 1 % + 5 digit
2 kΩ	0.001 kΩ	± 1 % + 5 digit
20 kΩ	0.01 kΩ
200 kΩ	0.1 kΩ
2 MΩ	0.001 MΩ
20 MΩ	0.01 MΩ	± 1.8 % + 5 digit

Meetspanning: 0.25 V, overspanningsbeveiliging: 300 V AC/DC < 30 s

Diodetest:

Meetbereik	Precisie	Functie
		Geeft de blokkeerspanning aan
	0.001 V

Voorloopstroom: ca. 0.6 mA, terugloopspanning: ca. 1.5 V, overspanningsbeveiling: 300 V AC/DC < 30 s

Doorgangstest:

Meetbereik	Functie
°))	De geointegreerde zoemer meldt doorgang tot 50 Ω

Meetcircuitspanning: ca. 0.5 V, overspanningsbeveiling: 300 V AC/DC < 30 s

4. Beschrijving toepassing

Gelijkspanningsmeting

Meetbereik op keuzeschakelaar op V = instellen. De zwarte meetkabel met het COM' contact en de rode meetkabel met hetrechttercontact verbinden. Meetkabels met het testonderdeel verbinden. De multimeter zoekt automatisch het gunstigste meetbereik. Meetresultaat van het display aflezen.

Wisselspanningsmeting (per contact of contactvrij)

Zet de keuzeschakelaar opmeetbereik V\~

Steek de zwarte meetkabel in de 'COM' bus en de rode meetkabel in de bus aan de rechterkant. Raak met de testsondes de te testen punten van het object aan.

De multimeter zoekt automatisch maar het meest geschikte meetbereik. Lees de meetwaarde af van het display.

De rode meetkabel kan worden ingezet voor enkelpolige fasetesten door de M-knop in te drukken, het display begint te flickkeren en er wordt een akoestisch signaal afgegeven. Zorg er vór de test absolutaat voor dat u alle andere meetkabels uittrekt. Deze test is Niet geschikt om de aanwezigheid van gevaarlijke fasespanning vast te stellen. Zelfs als het displayijdens de test Niet flickert en er geen akoestisch signaal worden afgegeven, kan er toch een gevaarlijke hoge spanning (>33 V AC of 70 V DC) aanwezig়n.

Voorlichtig!

Voordat geleidende delen worden aangeraakt要去 met de tweepolige contactmeting van het AC-spanningsbereik gecontroleerd worden of er geen gevaarlijke spanning op staat.

KABELBREUKDETECTIE

De kabelbreukdetectie is bedoeld voor de contactloze lokalisatie van kabelbreuken aan geisoleerde onder spanning staande leidingen.

Zet de keuzeschakelaar op de functie KABELBREUK DETECTEREN.

Als sensor aan de bovenste rand van de multimeter boven een onder spanning staande kabel (100 - 300 V AC) worden gezchoolen en eerst het voedingspunt worden genomen terwijl de M-knop ingedrukt worden gehouden, dan flikkert het display en worden er een akoestisch signaal afgegeben voor het breekpunt.

Indien het display bij het uitvoeren van een kabelbreukdetectie nicht flikkert en er geen akoestisch signaal worden afgegeven, dan kan een gevaarlijk hoge spanning (>33 V AC of 70 V DC) toch aanwezig zijn. De contactloze sensor kan alleen spanning gezegeneerd door voldoende sterke elektrische velden van stroombronnen (roosters, >100 V AC) detecteren. Als de veldsterkte laag is, dan kan het�nat instrument aangelegde spanning Niet detecteert en de kabelbreuk dus nicht correct kan lokaliseren. Als het instrument geen enkele bestaande spanning detecteert, dan kan dit onder andere het gevolg�nat van de volgende factoren:

• Afgeschermde draden/kabels
• Dikte en type van de isolatie
• Afstand van de spanningsbron

Wees voorzichtig bij spanningen hoger dan 30V, aangezien het risico van een elektrische schok bestaat.

Voorzichtig!

De functie contactloze kabelbreukdetectie is nicht geschickt voor de detectie van gevaarlijke fasespanning.

Voordat geleidende delen worden aangeraakt要去 met de tweepolige contactmeting van het AC-spanningsbereik gecontrolererd worden of er geen gevaarlijke spanning op staat.

Gelijkstroommeting:

Meetbereik op keuzeschakelaar op A instellen. Met de toets 'M' op DC instellen.

De zwarte meetkabel met het 'COM' - contact en de rode meetkabel met het rechtercontact verbinden ( tot max. 200 mA).

Bij een stroom boven 200mA 要去 voor de meting het · 4 A'-contact gezruikt worden!

Meetkabels met het testonderdeel verbinden. De multimeter zoekt automatisch het gunstigste meetbereik. Meetresultaat van het display aflezen

Wisselstroommeting:

Meetbereik op keuzeschakelaar op A instellen. Met de toets 'M' op AC instellen.

De zwarte meetkabel met het 'COM' - contact en de rode meetkabel met het rechtercontact verbinden ( tot max. 200 mA).

Bij een stroom boven 200mA 要去 voor de meting het · 4A^ -contact gebruikt worden!

Meetkabels met het testonderdeel verbinden. De multimeter zoekt automatisch het gunstigste meetbereik. Meetresultaat van het display aflezen

Weerstandsmeting:

Meetbereik op keuzeschakelaar op instellen. De zwarte meetkabel met het COM' contact en de rode meetkabel met het INPUT'- contact verbinden. Meetkabels met het testonderdeel verbinden. De multimeter zoekt automatisch het gunstigste meetbereik. Meetresultaat van het display aflezen.

Diodetest:

Meetbereik op keuzeschakelaar op instellen. De zwarte meetkabel met het COM' - contact en de rode meetkabel met hetrechttercontact verbinden. Met de toets M' op + instellen. Meetkabels met het testonderdeel verbinden. Rode meetkabel = anode (positieve elektrode) Zwarte meetkabel = kathode (negatieve elektrode). De blokkeerspanning worden weergegeven.

Doorgangstest:

Meetbereik op keuzeschakelaar op instellen.

De zwarte meetkabel met het 'COM' - contact en de rode meetkabel met het rechttercontact verbinden. Met de toets 'M' op '))instellen. Meetkabels met het testcircuit verbinden. Bij doorgangen onder 50 klinkt een signal. Meetresultaat van het display aflezen.

Belangrijk: Let op de spanningsvrijheid en ontladen condensatoren op het meetcircuit.

5. Vervanging batterijen / zekeringen:

Het verwangen van de batterijen worden noodzakelijk als het batterijsymbol in het display verschijnt. Voor het verwangen van de batterij- en/of de zekeringen要去en de meetkabels van het apparaat zijn losgemaakt!

Gebruik alleen de aangegeven batterijen / zekeringen!

Achterkant apparatus:

Bovenste schroeven aan de achterkant van het apparaat verwijderen, batterijvak openen en lege batterijen eruit halen. Verwijder eerst demeetleidingen van het instrument, voordat u de batterijen of zekering verrangt

Belangrijk: Batterijen nicht bij het gewone huishoudelijkke afval gooien! Let op de wettelijkke voorschriften voor afvalverwerking!

Nieuwe batterijen (2 x 1,5 V AAA knoopcellen)plaatsen. Deksel batterijvak terugplaatsen en dichtschoeven.

Bij het verwangen van de zekeringen eerst de meetkabels van het apparaat loshalen en alle schroeven aan de achterkant van het apparaat losdraaien; achechterkant van de behuizing voorzichtig verwijderen en zekeringen verwangen door zekeringen van hetzelfde type (zekering F 200 mA en/of 4 A/500 V).

Apparaat dichtschroeven.

Deze handleiding ward met de grootst möglichke zorgvuldigheid samengesteld. Wij aanvaarden geen aansprakelijkheid voor de precisie, volledigheid of het nut van deze informatatie, afbeeldingen en tekeningen. Wijzigingen voorbehonden

Verwerking

Geachte Testboy klant, met de aankoop van ons product heeft u de möglichkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloost terug te nemen en te recyclen. Elektrische apparaten sollen dan nicht meer in de 'normale' afvalstromen worden gebracht.

Elektrische apparaten要去en apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Verwerking van gebruike batterijen

U als eindverbruiker bent wettelijk (Wet op Batterijen) verplicht om alle gebruikte batterijen en accu's terug te geben;
Een verwerking via het huisvuil is verboden!

Batterijen/Accu's die schadelijke stoffen bevatten zichen gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van de verwerking via het huisvuil.

De benamingen voor de doorslaggebende zware metalen zijn o.a.: Cd = cadmium, Hg = kwiksilver, Pb = lood, Mn = mangoan, Li = lithium.

Uw verbruikte batterijen/accu's kut u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu's verkocht worden!

Kwaliteitscertificaat

Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsystem.

Testboy GmbH bevestigt verder dat de tijdens de kalibratie gebruekte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen.

Conformiteitsverklaring

Het product voldoet aan de meest recente richtlijnen. Meer informatatie vindt u op www.testboy.de

Toepassingsgebied

Het toestel is alleen bestemd voor de toepassingen die in de handleiding beschreven zijn. Elk ander gebruik is Niet toegestaan en kan tot oncevallen of beschadiging van het apparaat leiden. Bij Niet doelmatig gebruikervallen onmiddelijk alle aanspraken op waarborg- en garantieclaims aan het adres van de fabrikant.
