GEBRUIKSAANWIJZING TB 4000 Testboy

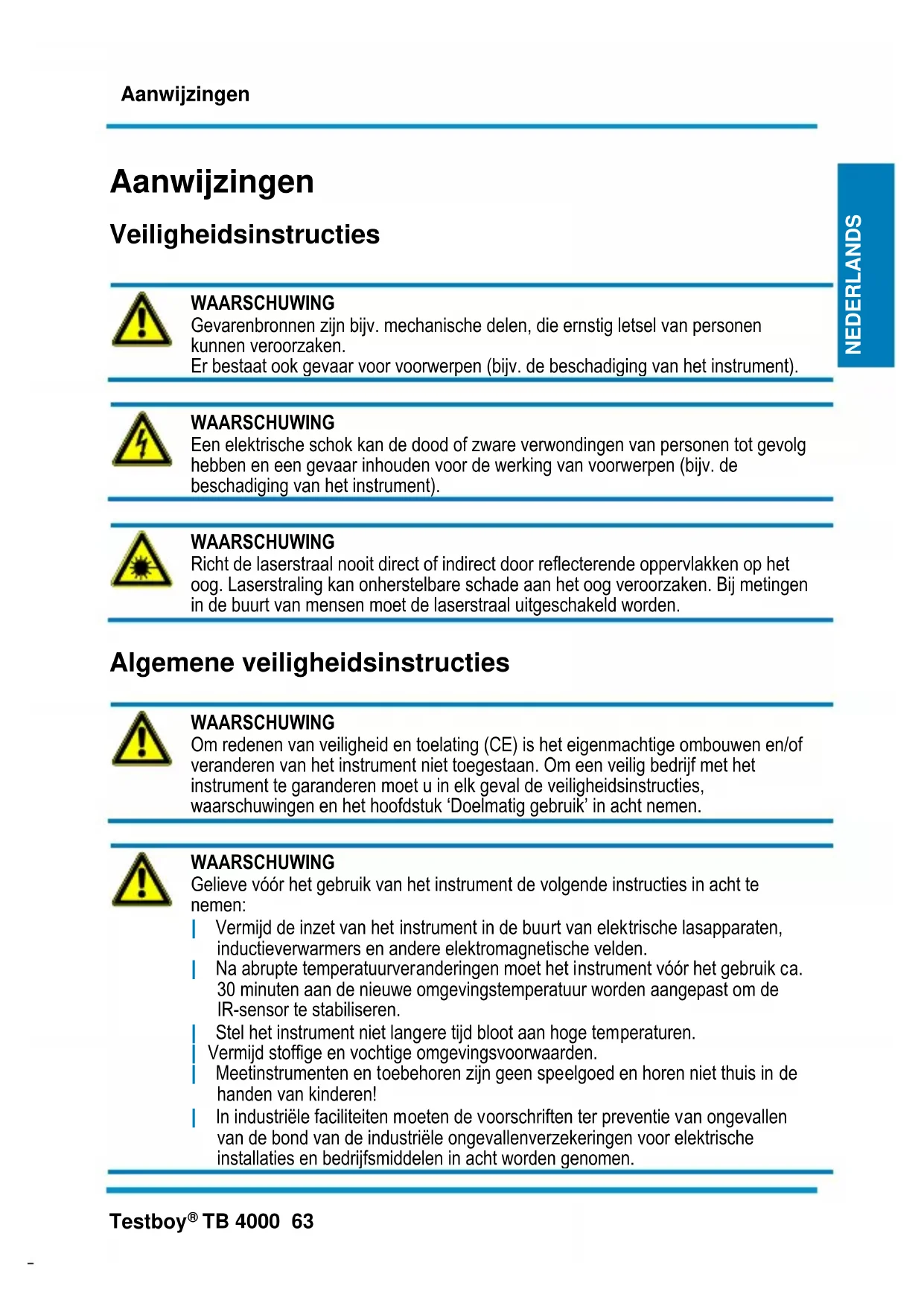

Aanwijzingen Veiligheidsinstructies

WAARSCHUWING Gevarenbronnen zijn bijv. mechanische delen, die ernstig letsel van personen kunnen veroorzaken. Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING Richt de laserstraal nooit direct of indirect door reflecterende oppervlakken op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de buurt van mensen moet de laserstraal uitgeschakeld worden.

Algemene veiligheidsinstructies

WAARSCHUWING Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u in elk geval de veiligheidsinstructies, waarschuwingen en het hoofdstuk ‘Doelmatig gebruik’ in acht nemen.

WAARSCHUWING Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen: | Vermijd de inzet van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden. | Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik ca. 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren. | Stel het instrument niet langere tijd bloot aan hoge temperaturen. | Vermijd stoffige en vochtige omgevingsvoorwaarden. | Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen! | In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.Aanwijzingen 64 Testboy

Gelieve de vijf veiligheidsregels in acht te nemen: 1 Vrijschakelen 2 Beveiligen tegen opnieuw inschakelen 3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld) 4 Aarden en kortsluiten 5 Naburige onder spanning staande delen afdekken

Doelmatig gebruik Het instrument is alleen bedoeld voor de in de bedieningshandleiding beschreven toepassingen. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen.

Verwijder de batterijen om het instrument bij langer niet-gebruik tegen beschadiging te beschermen.

Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gekeurd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen © 2017 Testboy GmbH, Duitsland. Uitsluiting van aansprakelijkheid

Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!

Testboy is niet aansprakelijk voor schade ontstaan als gevolg van | niet in acht nemen van de handleiding, | door Testboy niet geautoriseerde veranderingen aan het product of | door Testboy niet gefabriceerde of niet vrijgegeven onderdelen | invloed van alcohol-, verdovende middelen of medicamenten .Aanwijzingen Testboy

Juistheid van de bedieningshandleiding Deze bedieningshandleiding werd uiterst zorgvuldig opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden. Verwerking Geachte Testboy klant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

De WEEE regelt de terugname en de recyclage van afgedankte elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, gratis terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de ‘normale’ afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Afvoer van gebruikte batterijen/accu’s

U als eindverbruiker bent wettelijk (Wet op batterijen) verplicht om alle gebruikte batterijen en accu´s in te leveren; afvoeren via het huisvuil is verboden! Batterijen/accu´s die schadelijke stoffen bevatten zijn gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van afvoeren via het huisvuil. De benamingen voor de doorslaggevende zware metalen zijn: Cd = cadmium, Hg = kwikzilver, Pb = lood. Uw verbruikte batterijen/accu´s kunt u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu´s worden verkocht!

Kwaliteitscertificaat Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy GmbH bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen. Conformiteitsverklaring Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.deBediening 66 Testboy

TB 4000 is een universeel te gebruiken multimeter. Het meetinstrument wordt vervaardigd volgens de nieuwste veiligheidsvoorschriften en garandeert veilig en betrouwbaar werken. De multimeter is in ambachtelijke of industriële omgevingen en voor de hobby elektricien een waardevolle hulp bij alle standaard meettaken. Veiligheidsmaatregelen De TB 4000 heeft de fabriek in veiligheidstechnisch foutloze toestand verlaten. Om deze toestand te behouden moet de gebruiker de veiligheidsinstructies in deze handleiding in acht nemen.

Opgelet! Gebruik alleen de meegeleverde veiligheidsmeetleidingen of equivalente meetleidingen, die voldoen aan dezelfde meetcategorie.

| Om een elektrische schok te vermijden moeten de voorzorgsmaatregelen in acht worden genomen, indien er met spanningen groter dan 120 V (60 V) DC of 50 V (25 V) eff. AC wordt gewerkt. Deze waarden stellen volgens DIN VDE de grenzen van de nog aanraakbare spanningen voor. (Waarden tussen haakjes gelden voor bijv. medische of agragrische omgevingen.) | Vergewis u er vóór elke meting van dat de meetleidingen en het testinstrument in foutloze toestand zijn. | De meetleidingen en teststaven mogen alleen worden vastgepakt aan de daartoe voorziene handvatten. Het aanraken van de meetstaven moet onder alle omstandigheden worden vermeden.

Het testinstrument mag alleen worden ingezet binnen de gespecificeerde meetbereiken.

Voorzichtig! Vóór elk gebruik moet worden gecontroleerd of het instrument foutloos functioneert (bijv. aan een bekende spanningsbron, zie ook DIN VDE 0105, deel 1).Bediening Testboy

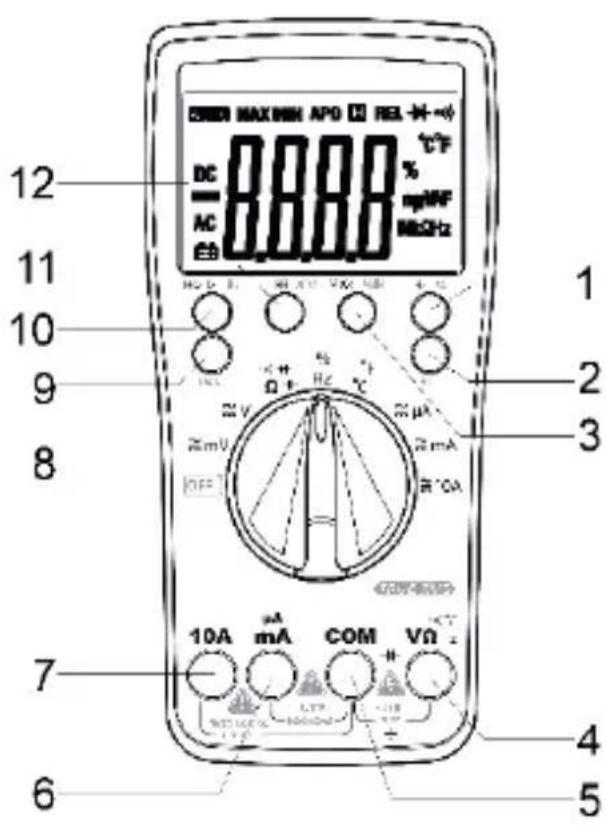

Verklaring van schakelaars, knoppen en bussen

(1) Hz/% Voor omschakeling tussen frequentiemeting en tastgraad. (2) SEL/BT toets Bij activering van de knop wordt de huidige meetfunctie omgeschakeld bijv. van DC op AC. Door er lang op te drukken wordt Bluetooth ge(de-)activeerd. (3) MAX/MIN Bij activering wordt al naargelang functie de maximale resp. de minimale waarde van de meting weergegeven. (4) Ingangsbus V/Ω Rode meetleiding voor alle door het instrument toegelaten signaaltypen. (5) Massabus COM Zwarte meetleiding voor alle door het instrument toegelaten signaaltypen. (6) µA/mA bus Voor stroommetingen tot 600 mA. (7) 10 A bus Bij stroommetingen vanaf 600 mA moet de 10 A bus worden gebruikt. (8) AAN/UIT schakelaar/Keuzeschakelaar voor meetfunctie Schakelt het instrument in. Meetfunctie wordt geselecteerd al naargelang schakelaarstand. (9) RAN Bij activering van de toets wordt het meetbereik handmatig geselecteerd. (10) Hold/BL Bij activering van de toets wordt de meetwaarde in het display opgeslagen. Door lang op de toets te drukken wordt de displayverlichting ingeschakeld. (11) REL/APO Bij activering van de toets wordt de relatieve meting geactiveerd. Door lang op de toets te drukken kunt u de Auto Power Off functie uit- resp. inschakelen. (12) Display Om de meetwaarden af te lezen.Bediening 68 Testboy

TB 4000 Bluetooth activeren/deactiveren Om de Bluetooth functie te activeren moet de SEL/BT knop langere tijd worden ingedrukt. Daarna verschijnt ook het BT logo in het display van de TB 4000. Op dezelfde manier kan de Bluetooth functie weer worden uitgeschakeld. Met behulp van de Testboy app kunnen de meetwaarden via Bluetooth geregistreerd en verder verwerkt worden. Gelijkspanningsmeting / V= Met de keuzeschakelaar het juiste bereik instellen. De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met het te testen deel. Meetresultaat aflezen van het display. De polariteit van de spanning wordt eveneens weergegeven. Meetbereik Resolutie Ingangs- weerstand Overspannings- beveiliging Nauwkeurigheid 600 mV 0,1 mV >1000 MΩ 250 Vrms ±0,7 % van het meetbereik + 2 digit 6 V 1 mV

Wisselspanningsmeting / V~ Met de keuzeschakelaar het juiste bereik instellen. ‘SEL’-knop activeren en AC selecteren. De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met het te testen deel. Meetresultaat aflezen van het display. Meetbereik Resolutie Ingangs- weerstand Overspannings- beveiliging Nauwkeurigheid 600 mV 0,1 mV >1000 MΩ 250 Vrms ±0,8 % van het meetbereik + 3 digit 6 V 1 mV

Gelijkstroommeting / A= Met de keuzeschakelaar het juiste bereik instellen. De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘mA’ resp. ‘10 A’-bus. De meetleidingen verbinden met het te testen deel en het meetresultaat aflezen van het display. De stroomrichting wordt door voortekens eveneens aangegeven.

Bij een stroom van meer dan 600 mA moet voor de meting de ‘10A’-bus worden gebruikt!

Meetbereik Resolutie Overspannings beveiliging Nauwkeurigheid 600 µA 0,1 µA 600 mA/250 V zichzelf terugstellende zekering

±1,2 % van het meetbereik + 3 digit 6000 µA 1 µA 60 mA 10 mA 600 mA 100 µA 10 A 10 mA 10 A/1000 V ±2,0 % van het meetbereik + 10 digit

In het 10 A-bereik maximale inschakelduur in acht nemen! Wisselstroommeting / A~ Met de keuzeschakelaar het juiste bereik instellen. ‘SEL’-knop activeren en AC selecteren. De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘mA’ resp. ‘10 A’-bus. De meetleidingen verbinden met het te testen deel en het meetresultaat aflezen van het display.

Bij een stroom van meer dan 600 mA moet voor de meting de ‘10A’-bus worden gebruikt!

Meetbereik Resolutie Overspannings beveiliging Nauwkeurigheid 600 µA 0,1 µA 600 mA/250 V zichzelf terugstellende zekering

±1,5 % van het meetbereik + 3 digit 6000 µA 1 µA 60 mA 10 mA 600 mA 100 µA 10 A 10 mA 10 A/1000 V ±3,0 % van het meetbereik + 10 digit

TB 4000 Weerstandsmeting / Ω Met de keuzeschakelaar het juiste bereik instellen. De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met het te testen deel en het meetresultaat aflezen van het display. Overspanningsbeveiliging: 250 V RMS Nullastspanning: 1,2 V Diodetest De keuzeschakelaar instellen op / . ‘SEL’ knop 2x activeren. De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met het te testen deel (rode meetleiding = anode, zwarte meetleiding = kathode). De voorwaartse spanning wordt weergegeven. Meetbereik Resolutie Indicatie

1 mV Voorwaartse spanning

Overspanningsbeveiliging: 250 V RMS Nullastspanning: 3,2 V Doorgangstest De keuzeschakelaar instellen op ‘ / ’. ‘SEL’-knop activeren. De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met de te testen kring. Meetbereik Functie

De geïntegreerde zoemer meldt doorgang onder 50 Ω

Temperatuur De keuzeschakelaar instellen op ‘°C’. Sluit een type-K temperatuurvoeler (nikkel-chroom / nikkel) aan op de bussen ‘V/Ω’ en ‘COM’. Meetresultaat aflezen van het display. Meetbereik Resolutie Nauwkeurigheid -20 tot 0 °C 1 °C ±2 % + 3 digit 0 tot 400 °C ±1 % + 2 digit 400 tot 1000 °C ±2 % + 2 digit

Frequentie De keuzeschakelaar instellen op ‘Hz’. De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met de te testen kring en het meetresultaat aflezen van het display. Meetbereik Resolutie Nauwkeurigheid 10 Hz 0,001 Hz ±1 % + 5 digit 100 Hz 0,01 kHz 1 kHz 0,1 Hz 10 kHz 1 Hz 100 kHz 10 Hz 1 MHz 100 Hz 10 MHz 1 kHz

Overspanningsbeveiliging: 250 V RMS Tastgraad De keuzeschakelaar instellen op ‘%Hz’. ‘Hz/%’-knop activeren. De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met de te testen kring en het meetresultaat aflezen van het display. Meetbereik Resolutie Nauwkeurigheid 0 – 99 % 0,1 % ±3 % + 2 digit

TB 4000 Capaciteitsmeting / F De keuzeschakelaar instellen op ‘ / ’. ‘SEL’ knop 3x activeren. De zwarte meetleiding verbinden met de ‘COM’-bus en de rode meetleiding met de ‘V/Ω’ bus. Meetleidingen verbinden met de te testen kring en het meetresultaat aflezen van het display. Meetbereik Resolutie Nauwkeurigheid 60 nF 10 pF ± 4 % + 3 digit 600 nF 100 pF 6 µF 1 nF 60 µF 10 nF 600 µF 100 nF 6 mF 1 µF 60 mF 10 µF

Automatische uitschakeling Na ca. 15 minuten schakelt het instrument uit (APO). Door de ‘APO’-toets wordt de Auto Power Off functie in-/uitgeschakeld. Achtergrondverlichting Door de ‘HOLD’-toets langer in te drukken wordt de achtergrondverlichting ingeschakeld. Na ca. 1 minuut schakelt de verlichting zich automatisch uit. Opslagfunctie (HOLD) Op moeilijke meetposities kan het display eventueel niet correct worden afgelezen. Door op de ‘HOLD’-toets te drukken wordt de actuele meetwaarde bevroren en kan dan gemakkelijk worden afgelezen. Door opnieuw op de ‘HOLD’-toets te drukken keert u terug naar het normale meetbedrijf. True RMS Bij de meting van niet-sinusvormige golfvormen treden bij gebruik van de True RMS functie geringere meetfouten op, zoals bij het gebruik van traditionele meetprocedures. Sinusvormige en niet-sinusvormige signalen kunnen met de True RMS functie exact worden gemeten.Bediening Testboy

Onderhoud Het instrument vergt bij bedrijf conform de handleiding geen bijzonder onderhoud. Reiniging Als het instrument door het dagelijks gebruik vuil is geworden, dan kan het met een vochtige doek en wat mild huishoudelijk reinigingsmiddel worden schoongemaakt. Nooit scherpe reinigingsmiddelen of oplosmiddelen gebruiken voor de reiniging. Batterijen vervangen De batterijen moeten vervangen worden als het batterijsymbool op het display verschijnt. Vóór de batterijvervanging moeten de meetleidingen van het instrument zijn gescheiden! Schroeven aan de achterkant verwijderen, batterijvak openen en ontladen batterij eruit nemen. Nieuwe batterijen (2 × 1,5V AA) erin plaatsen. Batterijvak erop zetten en dichtschroeven.

Gebruik alleen de vermelde batterijen! Batterijen horen niet bij het huisvuil! Neem de wettelijke verwerkingsvoorschriften in acht!

Vervanging van de zekering Schroeven aan de achterkant verwijderen, batterijvak openen en zekering eruit nemen. Nieuwe zekering (F 10A) erin zetten. Batterijvak erop zetten en dichtschroeven.

Gebruik alleen de vermelde zekeringen!

Volgens de norm EN 61010-1 worden de volgende meetcategorieën gedefineerd: Meetcategorie CAT II Metingen aan stroomkringen die elektrisch direct met het net zijn verbonden, via stekkers in huis, kantoor en laboratorium. Meetcategorie CAT III Metingen aan de installatie van gebouwen: stationaire verbruikers, verdeelaansluiting, apparaten vast aan de verdeler. Meetcategorie CAT IV Metingen aan de bron van de laagspanningsinstallatie: tellers, primaire overspanningsbeveiliging, hoofdaansluiting.Technische gegevens 74 Testboy

TB 4000 Technische gegevens Gelijkspanningsmeting 0 V ~ 600 V Wisselspanningsmeting 0 V ~ 600 V Gelijkstroommeting 0 A ~ 10 A Wisselstroommeting 0 A ~ 10 A Weerstandsmeting 0 Ω ~ 60 MΩ Continuïteitscontrole 0 Ω ~ 50 Ω Temperatuurmeting -20 °C ~ 1000 °C -4 °F ~ 1832 °F Frequentiemeting 0 Hz ~10 MHz Zekeringen F 600 mA zichzelf terugstellend (onderhoudsvrij) en F 10 A (10,3 x 38 mm) Polariteitsindicatie automatisch Overloopindicatie ‘OL’ wordt aangegeven Overspanningscategorie
