TV 218 - Multimeter Testboy - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale stroomtang
Merk	Testboy
Model	TV 218
Afmetingen (L x H x D)	155 x 50 x 25 mm
Gewicht (met batterijen)	Ongeveer 95 g
Voeding	2 knoopcellen 1,5 V (SR44 / LR44)
Weergave	LCD 3 3/4 cijfers, max. 4000
Bemonsteringssnelheid	~3 Hz
Opening van de tang	∅ 20 tot 23 mm
Meetbereiken AC-stroom (True-RMS)	40 A (0,01 A) / 200 A (0,1 A)
Meetbereiken DC-stroom	40 A (0,01 A) / 200 A (0,1 A)
Hoofdfuncties	AC/DC-meting, Data-Hold, nulstelling
Veiligheid	CAT III 300 V, overspanningsbeveiliging
Beschermingsgraad	IP30
Bedrijfstemperatuur	0 tot 40 °C, <80% RV zonder condensatie
Opslagtemperatuur	-10 tot 60 °C, <70% RV (zonder batterijen)
Maximale gebruikshoogte	< 2 000 m
Normen	IEC/EN 61010-1 (DIN VDE 0411)
Bijgeleverde accessoires	Gebruiksaanwijzing, opbergtas
Onderhoud	Reinigen met een droge doek; batterijen vervangen als het batterijpictogram verschijnt

Veelgestelde vragen - TV 218 Testboy

Hoe meet ik een wisselstroom (AC) met de Testboy TV 218?

Stel de draaischakelaar in op het gewenste bereik (40 A of 200 A) en druk op de toets Select tot 'AC T-rms' wordt weergegeven. Open de tang en omvat een enkele geleider. Zorg ervoor dat de tang volledig gesloten is. Lees de weergegeven waarde in True-RMS af.

Hoe meet ik een gelijkstroom (DC) met de Testboy TV 218?

Stel de draaischakelaar in op het gewenste bereik. Open de tang en omvat de geleider met inachtneming van de polariteit (het '+' teken op de tang geeft de stroomrichting aan). Sluit de tang volledig. Lees de meting af. Indien nodig, voer een nulstelling uit door op de toets Zero te drukken nadat u de tang enkele keren heeft geopend en gesloten.

Hoe gebruik ik de Data-Hold-functie?

Druk tijdens de meting op de toets D-H. De laatst gemeten waarde wordt vastgehouden en op het scherm weergegeven met het symbool 'H-D'. De meting wordt onderbroken zolang de functie actief is. Om los te laten, drukt u nogmaals op D-H.

Hoe vervang ik de batterijen van de Testboy TV 218?

Zet de draaischakelaar op 'OFF'. Verwijder de rubberen hoes en draai de veiligheidsschroef aan de achterzijde los. Vervang de gebruikte batterijen door twee knoopcellen van 1,5 V type SR44 of LR44. Sluit het deksel en plaats de hoes terug. Gooi gebruikte batterijen niet bij het huisvuil, maar lever ze in bij een inzamelpunt.

Wat betekent het batterijpictogram op het scherm?

Dit symbool geeft aan dat de batterijspanning te laag is. U moet de batterijen zo snel mogelijk vervangen om nauwkeurige metingen te garanderen.

Wat is de overspanningscategorie (CAT) van deze multimeter?

De Testboy TV 218 is ontworpen voor metingen in categorie CAT III tot 300 V ten opzichte van aarde. Dit komt overeen met vaste elektrische installaties, zoals verdeelkasten.

Hoe reinig en onderhoud ik de Testboy TV 218?

Reinig de behuizing regelmatig met een droge, zachte doek. Gebruik geen schurende middelen of oplosmiddelen. Vermijd het binnendringen van vocht in de behuizing. Als het apparaat langere tijd niet wordt gebruikt, verwijder dan de batterijen en bewaar het op een droge en gematigde plaats.

Welke veiligheidsmaatregelen moeten worden genomen?

Gebruik het apparaat nooit in de buurt van bronnen van sterke elektromagnetische velden. Voordat u van functie wisselt, haalt u de tang van het circuit. Houd uw vingers achter de beschermring. Overschrijd de maximale ingangswaarden niet. Werk voorzichtig met blanke geleiders (risico op elektrische schok).

Hoe voer ik een nulstelling uit voor een DC-meting?

Open en sluit de bekken van de tang meerdere keren, wacht tot de waarde stabiliseert. Druk op de toets Zero: de weergegeven waarde gaat naar ongeveer 0.00 en 'ZERO' verschijnt op het scherm. De meting kan dan beginnen.

Wat is de meetnauwkeurigheid?

De nauwkeurigheid wordt opgegeven bij 18-28 °C en <75% RV. Voor AC-stroom: ±3,0% + 5 digits (40 A) en ±3,0% + 5 digits (200 A). Voor DC-stroom: ±2,5% + 8 digits. Een extra fout van 1,5% kan optreden als de kabel niet gecentreerd is in de tang.

GEBRUIKSAANWIJZING TV 218 Testboy

Testboy® TV 218 Gebruiksaanwijzing 100

Veiligheidsaanwijzingen 101

Algemene veiligheidsaanwijzingen 102

Bediening 107

Gebruik 107

Productspecifieke veiligheidsinformatie 109

Onderhoud en reiniging 110

Batterijen vervangen 111

Beschrijving van de knoppen 112

Gebruiksaanwijzing 113

Meting AC-stroom 113

Aanwijzingen voor de meting 115

Aanwijzingen

Veiligheidsaanwijzingen

WAARSCHUWING

Overige gevarenbronnen zijn bijvoorbeeld mechanische delen die ernstig persoonlijk letsel kunnen veroorzaken.

Er bestaat eveneens gevaar voor materiële schade (bijvoorbeeld beschadiging van het apparaat).

WAARSCHUWING

Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en de juiste werking van objecten bedreigen (bijvoorbeeld door beschadiging van het apparaat).

WAARSCHUWING

Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd.

Algemene veiligheidsaanwijzingen

WAARSCHUWING

In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen en de paragraaf 'Bedoeld gebruik' beslist opvolgen.

WAARSCHUWING

Lees vóór gebruik van het apparaat beslist de volgende aanwijzingen:

Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden.
Na abrupte temperatuurschommelingen moet het apparaat vóór gebruik ter stabilisatie ongeveer 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het apparaat nooit langere tijd bloot aan hoge temperaturen.
Voorkom stoffige en vochtige omgevingsomstandigheden.
Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden!
In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden.

Bedoeld gebruik

Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijke toepassingen leiden ertoe dat de gebruiker niet langer aanspraak kan maken op fabrieksgarantie.

Om het apparaat tegen beschadiging te beschermen moet u de batterijen uit het apparaat nemen als dit langere tijd niet wordt gebruikt.

In geval van materiële schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE-gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.

Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te vervallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!

Testboy is niet aansprakelijk voor schade die uit

het negeren van de gebruiksaanwijzing
| niet door de firma Testboy vrijgegeven wijzigingen aan het product of
| niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen
| invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien.

Juistheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehouden.

Gescheiden inzameling

Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de ‘normale’ afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Gescheiden inzameling van gebruikte batterijen

Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruikte batterijen en accu's; afvoer via het huisvuil is verboden!

Batterijen/accu's die schadelijke stoffen bevatten zijn met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen.

De aanduidingen voor het doorslaggevende zwaar metaal zijn:

Uw lege batterijen/accu's kunt u kosteloos afgeven bij de KCA-depots in uw gemeente en overal waar batterijen/accu's worden verkocht!

Kwaliteitscertificaat

Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle.

Verklaring van overeenstemming

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Bediening

Hartelijk dank dat u voor de Testboy ^® TV 218 hebt gekozen. De Testboy ^® TV 218 is bedoeld voor metingen aan installaties uit categorie CAT III, dat wil zeggen voor spanningen die ten opzichte van de aarde niet groter zijn dan 300 V (AC of DC).

Gebruik

Laat het apparaat vóór aanvang van een meting acclimatiseren.

Bij gebruik van deze meettang moet de gebruiker alle gebruikelijke veiligheidsregels aanhouden.
Bij gebruik in de buurt van apparaten die storingen of ruis produceren kan de aflezing grove fouten weergeven.
Gebruik het apparaat alleen op de manier die in deze gebruiksaanwijzing beschreven is, omdat anders negatieve gevolgen kunnen ontstaan voor de veiligheidsinrichtingen van dit apparaat.
Om beschadigingen aan het apparaat te voorkomen mogen de in de technische gegevens vermelde maximale ingangswaarden niet worden overschreden.
Let op de functiekeuzeschakelaar en controleer of hij vóór aanvang van elke meting in de juiste stand staat.
Uiterste voorzichtigheid is geboden bij werkzaamheden aan ongeïsoleerde geleiders of verzamelrails.
Elk onbedoeld contact met de geleider kan een stroomschok tot gevolg hebben.
Voorzichtig bij werkzaamheden met spanningen boven 60 V DC of 30 V AC RMS. Bij dergelijke spanningen bestaat gevaar voor stroomschokken.
Vóór omschakeling naar andere functies moet de tang van de geteste kring af worden getrokken.

Gedurende de metingen moet u uw vingers achter de beschermring houden.

Voorkom verkeerde meetwaarden: Als het -symbool verschijnt, moeten de batterijen worden vervangen.

Controleer vóór aanvang van elke meting of het testapparaat in een onberispelijke staat verkeert. Controleer de juiste werking op een bekende, goed werkende stroombron voordat u het apparaat gebruikt.

Het ‘+’-teken op de tang geeft in de DC-modus de (technische) stroomrichting weer (zie afbeelding).

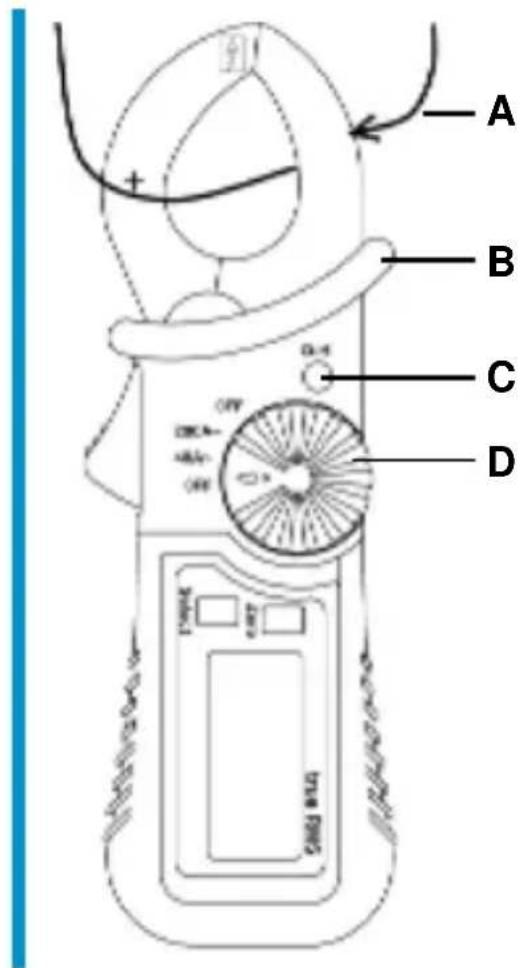

A Stroomrichting
B Beschermring
C Data-Hold
D Functiekeuzeschakelaar

A B C D

Productspecifieke veiligheidsinformatie

Scheid het apparaat altijd van alle elektrische stroombronnen voordat u het openmaakt, voer uw eigen statische lading af: hij kan interne componenten onbruikbaar maken.
Alle justeer-, onderhouds- en reparatiewerkzaamheden aan een meettang die onder stroom staat, mogen alleen worden uitgevoerd door gekwalificeerde vakkrachten, die vertrouwd zijn met de voorschriften in deze gebruiksaanwijzing.
‘Gekwalificeerd’ is een persoon die vertrouwd is met de inrichting, constructie en werking van de uitrusting en met de hiermee gepaard gaande gevaren. Hij beschikt over voldoende ervaring en is bevoegd om op professionele wijze stroomcircuits en elektrische inrichtingen onder stroom te zetten of uit te schakelen.
Bij geopende apparaten moet u er rekening mee houden dat enkele interne condensatoren ook na uitschakeling nog levensgevaarlijke spanning kunnen vertonen.
Als fouten of abnormale verschijnselen optreden, moet u het apparaat buiten werking stellen en ervoor zorgen dat het tot na een controle niet meer kan worden gebruikt.
Als het apparaat langere tijd niet wordt gebruikt, de batterijen verwijderen en het apparaat in een niet te vochtige en niet te hete omgeving bewaren.
Uiterste voorzichtigheid is geboden bij werkzaamheden aan ongeïsoleerde geleiders en stroomrails. Aanraking van deze delen kan tot een stroomschok leiden! Draag hiervoor geschikte persoonlijke beschermingsmiddelen!

Onderhoud en reiniging

Ter voorkoming van stroomschokken geen vocht in de behuizing laten dringen.

Behuizing periodiek met een droge doek zonder reinigingsmiddel reinigen. Gebruik geen slijp-, schuur- of oplosmiddelen.

Batterijen vervangen

Voorkom stroomschokken: Maak de meettang los van het te testen object en schakel hem uit voordat u de achterkant eraf neemt.

Werkwijze

Als de werkspanning van de batterij te laag wordt, verschijnt op het lcd-display het batterijsymbool; de batterij moet dan worden vervangen.
Zet de Bereik-schakelaar op 'OFF'.

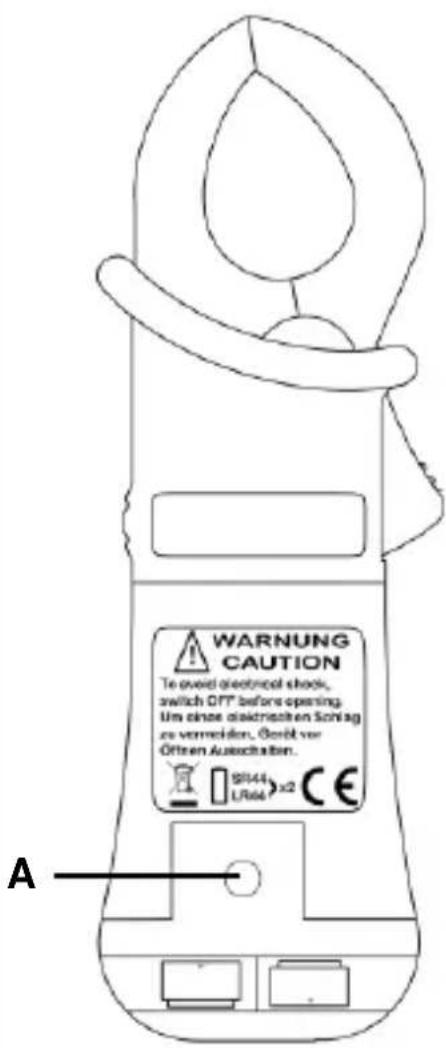

Trek het rubberen holster eraf en draai de borgschroef (A) aan de achterkant met een schroevendraaier los. Neem lege batterijen eruit en vervang ze door twee nieuwe knoopcellen van het type 1,5 V SR 44/LR 44.
Zet de afdekking met de schroef vast en zet het rubberen holster weer erop.

WARNING CAUTION To avoid electrical shock, switch OFF before opening. Um eine elektristeten Sonlag zu vermeiden. Öbritt vor Öffren Auslechungen. S844 L/R6 2 C E A

Batterijen behoren niet thuis bij het huisvuil. Ook in uw buurt bevindt zich een inzamelingspunt!

Beschrijving van de knoppen

Select

Omschakeling tussen DC-(standaardinstelling) of AC-modus.

Zero

Door bediening van de Zero-knop zorgt u ervoor dat de weergave van meetwaarden op nul wordt gezet.

D-H

Data-Hold-knop, ook Meetwaardegeheugen-knop genoemd.

Met deze knop wordt de laatst gemeten waarde opgeslagen en weergegeven op het display. Het 'HD'-symbool op het display bevestigt de actieve functie.

De meting is gedurende de Data Hold-functie onderbroken!

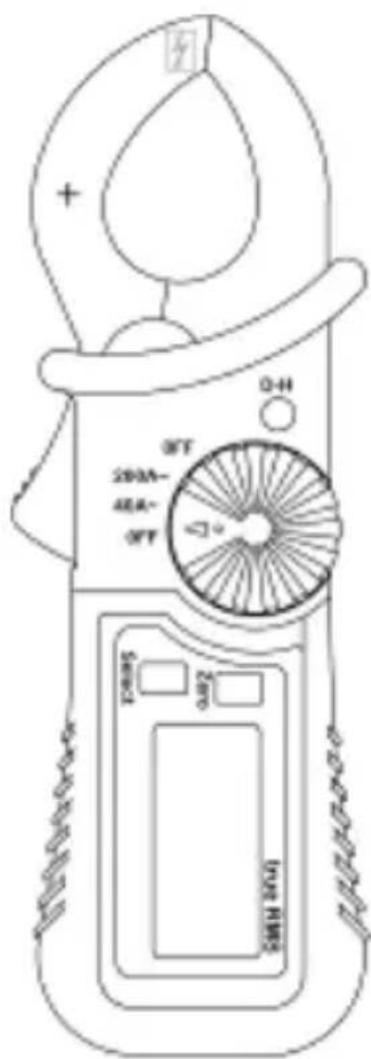

Functiekeuzeschakelaar

De functiekeuzeschakelaar dient voor instelling van het meetbereik en uitschakeling van het apparaat.

Q-H Q-T 20mA- 4EA- Q-F 120000 120000 20mA 1000

Gebruiksaanwijzing

Als de gemeten stroom langere tijd hoger is dan de ingestelde stroom, kan het apparaat warm worden. Dit kan negatieve gevolgen hebben voor de juiste werking en bedrijfszekerheid van interne schakelingen.

Ter voorkoming van ontladingen en onnauwkeurige meetwaarden mogen geen stroommetingen aan hoogspanningskabels (> 300 V) worden uitgevoerd.

In de fabriek is de DC-modus ingesteld.

Meting AC-stroom

Stel de functieschakelaar op het gewenste bereik in.
Stel met de Select-knop het wisselstroombereik 'AC T-rms' in.
Omvat een van de te meten geleiders met de stroomomvormer (bek van de tang). Overtuig uzelf ervan dat de tang volledig gesloten is.
Lees de meetwaarde af die in ‘True-RMS’ wordt weergegeven.

Meting DC-stroom

Stel de functieschakelaar op het gewenste bereik in.
Omvat de te meten geleider met de stroomomvormer (bek van de tang). Overtuig uzelf ervan dat de tang volledig gesloten is. Let op de tekens voor de polariteit!
Lees de meetwaarde af.
Indien nodig moet vóór aanvang van de meting een nulinstelling worden uitgevoerd. Maak hiervoor de bek van de tang zonder geleider enkele malen open en dicht. Wacht vervolgens totdat de waarde op het display zich gestabiliseerd heeft. Druk op de ZERO-knop; de waarde in de aflezing wisselt naar ongeveer 0.00 en de aanduiding 'ZERO' verschijnt op het display.

Technische gegevens

Gebruikstemperatuur	0-40 °C, < 80 % rel. v., niet-condenserend
Beveiliging tegen externe spanning	CAT III 300 V ~
Voeding	2 x 1,5 V type SR 44/LR44
Beschermingsgraad	IP 30
Overspanningscategorie	CAT III 300 V
Testnorm	IEC/EN 61010-1 (DIN VDE 0411)
Werkhoogte	< 2000 m
Bewaartemperatuur	-10 - 60 °C, < 70 % rel. v., zonder batterijen
Aftastfrequentie	~3 Hz
Aflezing	3 3/4 digits lcd-display met max. weergave 4000
Batterijstatusindicator	Als de batterijspanning te laag is, verschijnt het batterijsymbool op het display
Tangopening	Kabel ∅ 20 - 23 mm
Afmetingen	155 x 50 x 25 mm (b x h x d)
Gewicht	Ong. 95 g (met batterijen)
Toebehoren	Gebruiksaanwijzing, tas

Aanwijzingen voor de meting

Voor de optimale meetnauwkeurigheid moet de kabel zo nauwkeurig mogelijk in het snijpunt van de markeringen tussen de bekdelen van de tang worden geplaatst.
Bij onnauwkeurige positionering van de kabel in de tang bedraagt de meetfout maximaal 1,5 %.
Nauwkeurigheid: ± (% van de afleeswaarde + aantal digits) bij 18 °C tot 28 °C (64 °F tot 74 °F) en een relatieve vochtigheid < 75 %.

AC-stroommeting (True-RMS)

Meetbereik	Gevoeligheid	Tolerantie
40 A	0,01 A	± 3,0 % + 5 digits
200 A	0,1 A

DC-stroommeting

Meetbereik	Gevoeligheid	Tolerantie
40 A	0,01 A	± 2,5 % + 8 digits
200 A	0,1 A

(Max.: 300 A DC)
