TV 218 - Multimetr Testboy - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia TV 218 Testboy w formacie PDF.
| Typ produktu | Cyfrowe cęgi prądowe |
| Marka | Testboy |
| Model | TV 218 |
| Wymiary (Dł x Wys x Gł) | 155 x 50 x 25 mm |
| Waga (z bateriami) | Około 95 g |
| Zasilanie | 2 baterie guzikowe 1,5 V (SR44 / LR44) |
| Wyświetlacz | LCD 3 3/4 cyfry, maks. 4000 |
| Częstotliwość próbkowania | ~3 Hz |
| Rozwarcie cęgów | ∅ 20 do 23 mm |
| Zakresy pomiarowe prądu AC (True-RMS) | 40 A (0,01 A) / 200 A (0,1 A) |
| Zakresy pomiarowe prądu DC | 40 A (0,01 A) / 200 A (0,1 A) |
| Główne funkcje | Pomiar AC/DC, Data-Hold, zerowanie |
| Bezpieczeństwo | CAT III 300 V, ochrona przed przepięciami |
| Stopień ochrony | IP30 |
| Temperatura pracy | 0 do 40 °C, <80% wilgotności względnej bez kondensacji |
| Temperatura przechowywania | -10 do 60 °C, <70% wilgotności względnej (bez baterii) |
| Maksymalna wysokość użytkowania | < 2 000 m |
| Normy | IEC/EN 61010-1 (DIN VDE 0411) |
| Dołączone akcesoria | Instrukcja obsługi, etui |
| Konserwacja | Czyścić suchą szmatką; wymieniać baterie, gdy pojawi się ikona baterii |
Często zadawane pytania - TV 218 Testboy
Pytania użytkowników dotyczące TV 218 Testboy
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Multimetr w formacie PDF za darmo! Znajdź swoją instrukcję TV 218 - Testboy i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TV 218 marki Testboy.

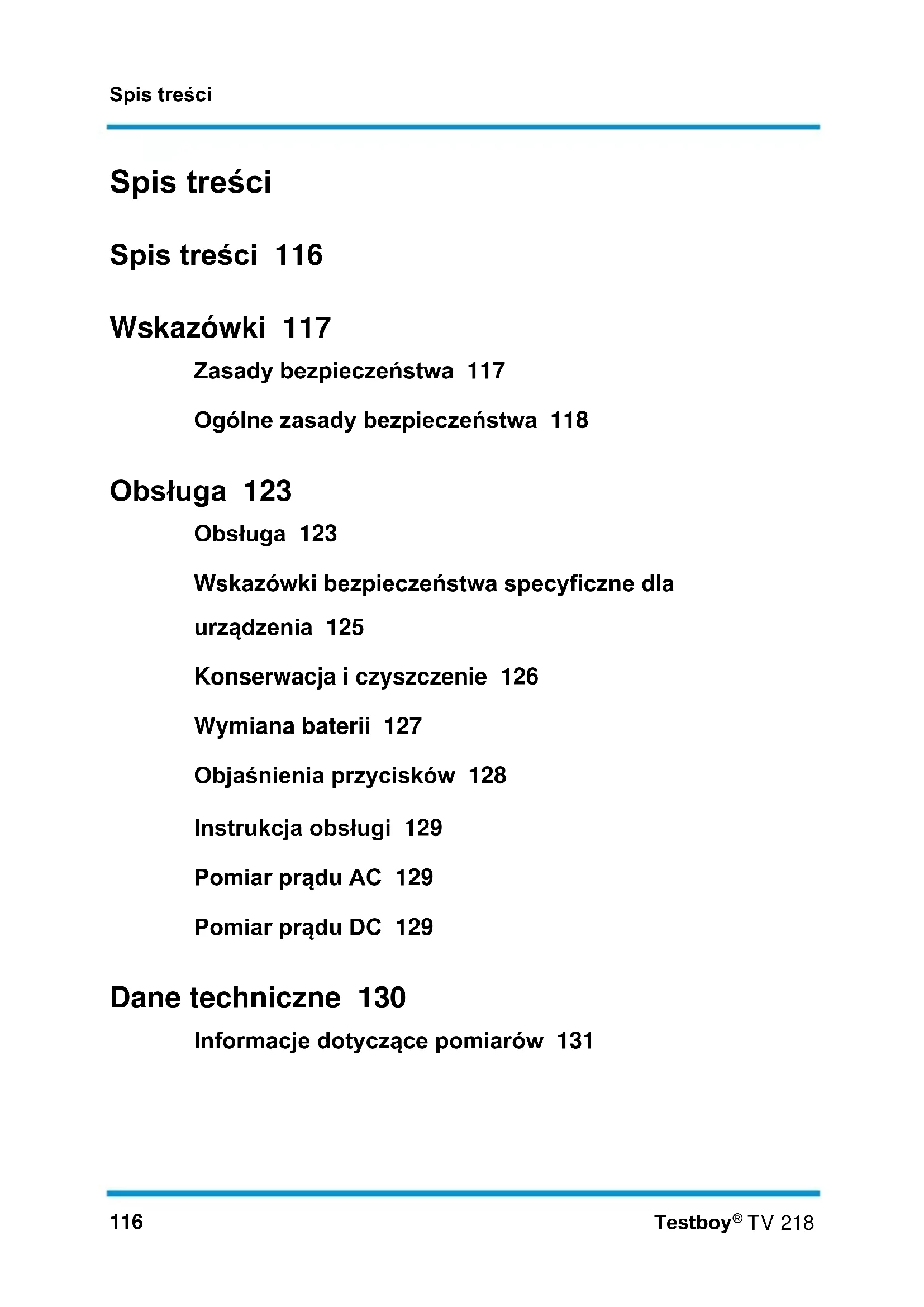

INSTRUKCJA OBSŁUGI TV 218 Testboy
Testboy ^® TV 218 Instrukcja obsługi 116
Zasady bezpieczeństwa 117
Ogólne zasady bezpieczeństwa 118
Obsługa 123
Obsługa 123
Wskazówki bezpieczeństwa specyficzne dla
urządzenia 125
Konserwacja i czyszczenie 126
Wymiana baterii 127
Objaśnienia przycisków 128
Instrukcja obsługi 129
Pomiar prądu AC 129
Pomiar prądu DC 129
Dane techniczne 130
Informacje dotyczące pomiarów 131
Wskazówki
Zasady bezpieczeństwa
OSTRZEŻENIE
Pozostałe źródła zagrożeń to np. elementy mechaniczne mogące przyczynić się do powstania poważnych obrażeń ciała.
Istnieje również zagrożenie dla przedmiotów materialnych (np. uszkodzenie urządzenia).
OSTRZEŻENIE
Porażenie prądem elektrycznym może prowadzić do poważnych obrażeń ciała, jak również stanowić zagrożenie dla sprawności przedmiotów (np. uszkodzenie urządzenia).
OSTRZEŻENIE
Nie kierować promienia lasera nigdy bezpośrednio lub pośrednio przez powierzchnie odbijające światło na oczy. Promieniowanie laserowe może doprowadzić do nieodwracalnych uszkodzeń wzroku. Podczas pomiarów w pobliżu osób promień lasera musi zostać wyłączony.
Ogólne zasady bezpieczeństwa
OSTRZEŻENIE
Ze względów bezpieczeństwa i z uwagi na atesty (CE) samowolna przebudowa i/lub modyfikacja urządzenia jest niedozwolona. Aby zagwarantować bezpieczną eksploatację urządzenia, należy koniecznie przestrzegać zasad bezpieczeństwa, ostrzeżeń oraz treści rozdziału "Zastosowanie zgodne z przeznaczeniem".
OSTRZEŻENIE
Przed przystąpieniem do korzystania z urządzenia przestrzegać następujących zasad:
Unikać korzystania z urządzenia w pobliżu elektrycznych urządzeń spawających, ogrzewaczy indukcyjnych oraz innych pół elektromagnetycznych.
Po gwałtownej zmianie temperatury urządzenie przed użyciem musi zostać przez ok. 30 minut dostosowane do nowej temperatury w celu stabilizacji czujnika IR.
Nie wystawiać urządzenia przez dłuższy czas na działanie wysokich temperatur.
Unikać zapylonego i wilgotnego otoczenia.
Przyrządy pomiarowe i akcesoria nie służą do zabawy i nie mogą dostać się w ręce dzieci!
W budynkach komercyjnych należy przestrzegać przepisów bhp branżowych towarzystw ubezpieczeniowych dotyczących instalacji elektrycznych i wyposażenia elektrycznego.
Zastosowanie zgodne z przeznaczeniem
Urządzenie jest przeznaczone tylko do zastosowań opisanych w instrukcji obsługi. Zastosowanie urządzenia w inny sposób jest niedopuszczalne i może prowadzić do wypadków lub zniszczenia urządzenia. Skutkiem takich działań jest natychmiastowe wygaśnięcie wszelkich roszczeń z tytułu gwarancji i rękojmi użytkownika wobec producenta.
Aby chronić urządzenie przed uszkodzeniem, w przypadku niekorzystania z urządzenia przez dłuższy czas wyjąć baterie.
Nie przejmujemy odpowiedzialności za szkody materialne lub osobowe, których przyczyną była nieprawidłowa obsługa lub nieprzestrzeganie zasad bezpieczeństwa. W takiej sytuacji wygasają wszelkie prawa gwarancyjne. Wykrzyknik na tle trójkąta wskazuje w instrukcji obsługi na zasady bezpieczeństwa. Przed uruchomieniem zapoznać sie z treścią całej instrukcji. Urządzenie posiada symbol CE, dlatego spełnia wymagane dyrektywy.
Zastrzega się prawo do zmian specyfikacji bez uprzedniego informowania © Testboy GmbH, Niemcy.
Wyłączenie odpowiedzialności
W przypadku szkód spowodowanych nieprzestrzeganiem instrukcji wygasają prawa gwarancyjne! Nie przejmujemy odpowiedzialności za szkody następcze powstałe z tego tytułu!
Testboy nie ponosi odpowiedzialności za szkody wynikające z
nieprzestrzegania instrukcji
| modyfikacji produktu niezatwierdzonych przez Testboy lub
części zamiennych niewyprodukowanych lub niezatwierdzonych przez Testboy
wpływu alkoholu, narkotyków lub leków.
Zgodność treści instrukcji obsługi ze stanem faktycznym
Niniejsza instrukcja obsługi została opracowana z dużą starannością. Nie gwarantujemy poprawności i kompletności danych, ilustracji i rysunków. Zastrzega się możliwość zmian, błędów w druku i pomyłek.
Utylizacja
Szanowny Testboy Kliencie! Nabywając nasz produkt, masz możliwość oddania urządzenia po zakończeniu jego eksploatacji do właściwego punktu zbiórki złomu elektrycznego.
Dyrektywa WEEE reguluje zwrot i recykling urządzeń elektrycznych. Producenci urządzeń elektrycznych są zobowiązani do bezpłatnego odbioru i recyklingu wszystkich urządzeń elektrycznych. Urządzenia elektryczne nie mogą być już usuwane tradycyjnymi kanałami utylizacji. Urządzenia elektryczne należy poddać recyklingowi i utylizować oddzielnie. Wszystkie urządzenia podlegające tej dyrektywie są oznaczone tym logo.
Utylizacja zużytych baterii
Nabywca jako klient końcowy (ustawa o bateriach i akumulatorach) jest zobowiązany do zwrotu wszystkich zużytych baterii i akumulatorów; wyrzucanie wraz z odpadami z gospodarstw domowych jest zabronione!
Baterie/akumulatory zawierające substancje szkodliwe są oznaczone przedstawionymi z boku symbolami wskazującymi zakaz wyrzucania ich do odpadów z gospodarstw domowych.
Oznaczenia głównych metali ciężkich:
$$ \mathbf {C d} = \text { kadm }, \mathbf {H g} = \text { rteć }, \mathbf {P b} = \text { olów }. $$
Zużyte baterie/akumulatory można nieodpłatnie przekazywać do komunalnych punktów zbiórki lub wszędzie tam, gdzie sprzedawane są baterie/akumulatory!
Certyfikat jakości
Wszystkie czynności i procesy realizowane w firmie Testboy GmbH istotne z uwagi na jakość są przez cały czas monitorowane na podstawie systemu zarządzania jakością. Firma Testboy GmbH potwierdza, że podczas kalibracji stosowane urządzenia kontrolne i przyrządy podlegają ciągłej kontroli wyposażenia kontrolnego.
Deklaracja zgodności
Produkt spełnia najaktualniejsze normy. Więcej informacji znajduje się na stronie www.testboy.de
Obstuga
Dziękujemy, że zdecydowali się Państwo na zakup Testboy ^® TV 218.
Przyrząd Testboy ^® TV 218 przeznaczony jest do pomiaru urządzeń spełniających wymagania kategorii przepięciowej III, tzn. do pomiarów napięć nieprzekraczających 300 V (AC lub DC) względem ziemi.
Obstuga
Przed wykonaniem pomiaru włączyć urządzenie w celu aklimatyzacji.
Podczas używania miernika cęgowego użytkownik musi przestrzegać wszystkich ogólnych zasad bezpieczeństwa.
W przypadku używania w pobliżu urządzeń emitujących zakłócenia lub szumy wyświetlane wyniki mogą być obarczone dużym błędem.
Urządzenie użytkować wyłącznie w sposób opisany w niniejszej instrukcji obsługi, w przeciwnym wypadku mogą bowiem ulec uszkodzeniu jego elementy zabezpieczające.
W celu uniknięcia uszkodzenia urządzenia nie przekraczać maksymalnych wartości wejściowych podanych w jego specyfikacji technicznej.
Przed każdym pomiarem należy sprawdzić i upewnić się, że wybrano właściwą funkcję pomiaru przy pomocy przełącznika wyboru funkcji.
Szczególną ostrożność należy zachować podczas prac przy nieizolowanych przewodach lub szynach zbiorczych.
Każdy przypadkowy kontakt z przewodem może spowodować porażenie prądem elektrycznym.
Zachować ostrożność przy pracy z napięciami powyżej 60 V DC lub 30 V AC RMS. Takie wartości napięcia stwarzają niebezpieczeństwo elektrowstrząsów.
Przed przełączeniem funkcji pomiaru należy odłączyć szczęki pomiarowe od testowanego obwodu.
Podczas pomiarów trzymać palce za pierścieniem ochronnym.
W celu uniknięcia zafałszowania wyników pomiaru wymienić baterie po wyświetleniu symbolu
Przed każdym pomiarem upewnić się, że urządzenie nie jest uszkodzone. Przed użyciem urządzenia sprawdzić jego działanie w znanym, funkcionującym źródłe prądu.

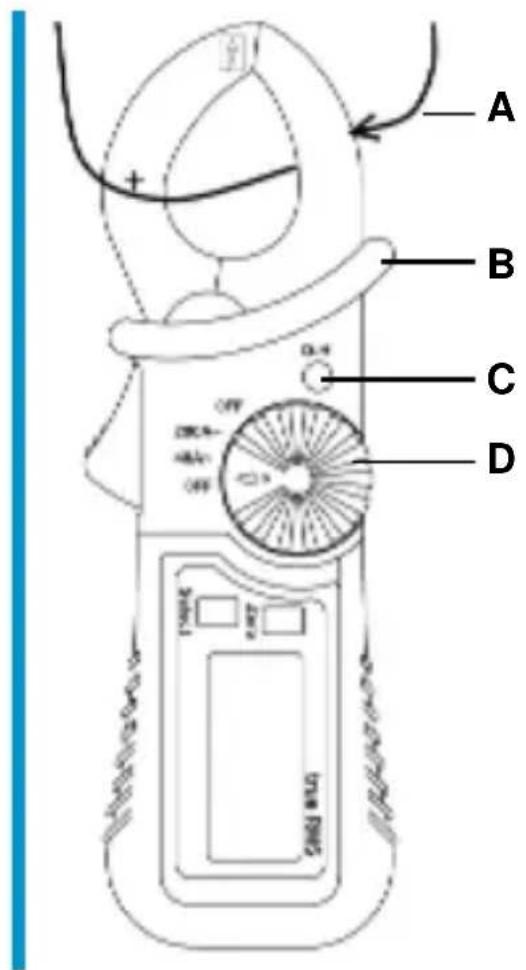

Znak „+” na szczękach wskazuje w trybie pracy DC techniczny kierunek przepływu prądu (patrz rysunek).
A Kierunek przepływu
B Pierścień ochronny
C Data-Hold
D Przełącznik wyboru funkcji
Przed otwarciem obudowy zawsze odłączyć urządzenie od wszystkich źródeł prądu elektrycznego, a także upewnić się, że użytkownik nie jest naładowany ładunkiem elektrostatycznym, który mógłby uszkodzić podzespoły wewnętrzne.
Wszystkie prace związane z ustawianiem, konserwacją i naprawą miernika cęgowego znajdującego się pod napięciem mogą być przeprowadzane wyłącznie przez wykwalifikowany personel specjalistyczny, który zapoznał się ze wskazówkami zawartymi w niniejszej instrukcji.
Za "wykwalifikowaną" uważana jest osoba, która zapoznała się z instalacją, budową i działaniem wyposażenia i poznala związane z tym niebezpieczeństwa. Osoba ta dysponuje doświadczeniem i jest upoważniona do załączania i wyłączania obwodów prądowych i urządzeń elektrycznych przy zachowaniu profesjonalnych metod pracy.
Przy otwartych urządzeniach należy pamiętać o tym, że niektóre wewnętrzne kondensatory mogą przewodzić niebezpieczne dla życia napięcie elektryczne również po wyłączeniu.
W przypadku wystąpienia błędów lub nietypowego działania wyłączyć urządzenie i upewnić się, że nie będzie używane do momentu jego kontroli.
Jeśli urządzenie nie będzie używane przez dłuższy czas, wyjąć baterie. Urządzenie należy przechowywać w warunkach niezbyt wilgotnych, a także w niezbyt wysokiej temperaturze.
Zaleca się zachowanie wyjątkowej ostrożności podczas prac przy nieizolowanych przewodach lub szynach zbiorczych. Dotknięcie takich części może spowodować porażenie prądem elektrycznym! Stosować w takiej sytuacji odpowiednie wyposażenie ochronne!
Konserwacja i czyszczenie
W celu uniknięcia porażenia prądem elektrycznym należy zapobiegać przedostawaniu się wilgoci do obudowy.
Czyścić obudowę regularnie za pomocą suchej ściereczki bez użycia środków czyszczących. Nie stosować środków o właściwościach ściernych lub środków rozpuszczających.
Wymiana baterii
Przed zdjęciem tylnej części obudowy w celu uniknięcia porażenia prądem elektrycznym lub elektrowstrząsów odsunąć miernik cęgowy od badanego przedmiotu i go wyłączyć.
Postępowanie
Jeśli napięcie robocze baterii jest za niskie, na wyświetlaczu LCD pojawi się symbol baterii. Należy wtedy wymienić baterie.
Przełącznik zakresów ustawić w położeniu OFF.

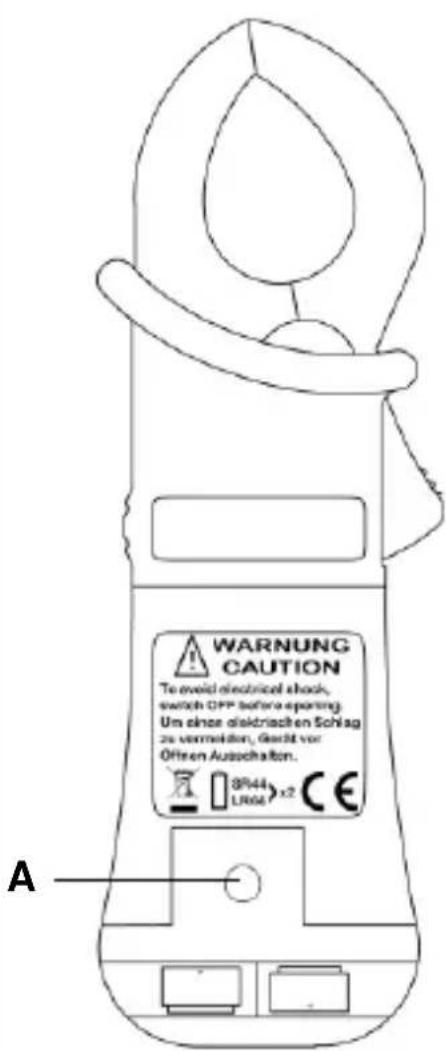

Zdjąć nakładkę gumową i odkręcić śrubę zabezpieczającą (A) z tyłu za pomocą śrubokręta. Wyjąć zużyte baterie i włożyć dwa nowe ogniwa guzikowe typu 1,5 V SR 44 / LR 44.
Zabezpieczyć pokrywę za pomocą śruby i z powrotem nałożyć nakładkę gumową.
Baterii nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Także w Państwa okolicy znajduje się odpowiedni punkt zbiórki niebezpiecznych odpadów!
Objaśnienia przycisków
Select
Przełącza między trybem DC (ustawienie fabryczne) i AC.
Zero
Naciśnięcie przycisku zero powoduje wyzerowanie wyświetlanej wartości pomiarowej.
D-H
Określany również jako przycisk Data Hold lub przycisk pamięci pomiaru.
Naciśnięcie tego przycisku powoduje zapisanie w pamięci ostatniej zmierzonej wartości i pokazanie jej na wyświetlaczu. Symbol "H-D" na ekranie potwierdza aktywną funkcję.
Pomiar zostaje przerwany po uruchomieniu funkcji Data Hold!

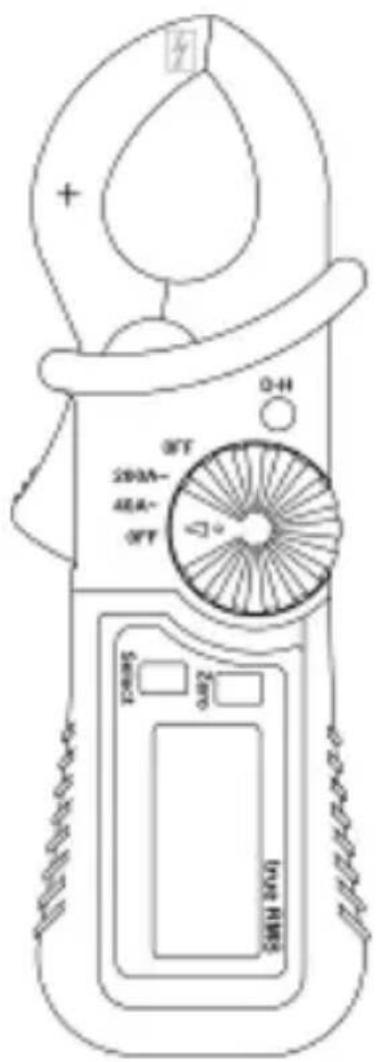

Przełącznik wyboru funkcji
Przełącznik wyboru funkcji służy do wyboru zakresu pomiaru, a także do wyłączania urządzenia.
Jeśli mierzony prąd będzie przez dłuższy czas przekraczać ustawioną wartość, może dojść do przegrzania i spowodować negatywne skutki dla bezpieczeństwa pracy i funkcjonowania wewnętrznych układów miernika.
W celu uniknięcia wyładowań i/lub niedokładnych wartości pomiaru nie należy przeprowadzać pomiarów w obwodach wysokiego napięcia (> 300 V).
Fabrycznie ustawiony jest tryb pracy DC.
Pomiar prądu AC
Ustawić przełącznik wyboru funkcji na żądany zakres.
Za pomocą przycisku wyboru zatwierdzić zakres prądu przemiennego "AC T-rms".
Zacisnąć przekładnik prądowy (szczęki) wokół mierzonego przewodu. Upewnić się, że szczęki są całkowicie zaciśnięte.
Odczytać wynik pomiaru wskazany w polu "True-RMS".
Pomiar prądu DC
Ustawić przełącznik wyboru funkcji na żądany zakres.
Zacisnąć przekładnik prądowy (szczęki) wokół mierzonego przewodu. Upewnić się, że szczęki są całkowicie zaciśnięte. Przestrzegać oznaczenia biegunowości!
Odczytać wynik pomiaru.
Ewentualnie przed pomiarem można przeprowadzić zerowanie. W tym celu zamknąć i otworzyć kilkukrotnie szczęki bez przewodu, następnie odczekać, aż wartość na wyświetlaczu uspokoi się i nacisnąć przycisk "ZERO", wartość na wyświetlaczu zmieni się na ok. 0,00 a "ZERO" pojawia się na wyświetlaczu.
Dane techniczne
| Temperatura robocza | 0–40°C, < 80% wilg. wzgl., bez kondensacji |
| Ochrona przed napięciem zewnętrznym | CAT III 300 V ~ |
| Zasilanie elektryczne | 2 x 1,5 V typ SR 44 / LR44 |
| Stopień ochrony | IP 30 |
| Kategoria przepięciowa | CAT III 300 V |
| Norma badania | IEC/EN 61010-1 (DIN VDE 0411) |
| Wysokość robocza | < 2000 m |
| Temperatura przechowywania | -10–60°C, < 70% wilg. wzgl., bez baterii |
| Częstotliwość próbkowania | ~3 Hz |
| Wyświetlacz | Wyświetlacz LCD 3 3/4 cyfry z maksymalnym odczytem 4000 |
| Wskaźnik stanu baterii | Przy zbyt niskim napięciu baterii na ekranie wyświetlony zostanie symbol baterii. |
| Rozwarcie szczęk | Przewód ∅ 20–23 mm |
| Wymiary | 155 x 50 x 25 mm (szer. x wys. x głęb.) |
| Masa | ok. 95 g (z bateriami) |
Akcesoria
Instrukcja obsługi, torba
Informacje dotyczące pomiarów
W celu uzyskania możliwe największej dokładności pomiaru umieścić przewód między szczękami pomiarowymi może dokładnie w punkcie przecięcia się znaczników.
W przypadku niedokładnego umieszczenia przewodu między szczękami błąd pomiaru może wynieść maks. 1,5%.
Dokładność: ± (% wartości odczytu + liczba cyfr) w temp. 18°C do 28°C (64°F do 74°F) i wilgotności względnej < 75%.
Pomiar prądu AC (True-RMS)
| Zakres pomiarowy | Rozdzielczość | Tolerancja |
| 40 A | 0,01 A | ± 3,0 % +5 cyfr |
| 200 A | 0,1 A |
Pomiar prądu DC
| Zakres pomiarowy | Rozdzielczość | Tolerancja |
| 40 A | 0,01 A | ± 2,5% +8 cyfr |
| 200 A | 0,1 A |
(maks.: 300 A DC)
