Jubi-Box 316 - Multimetr Testboy - Bezpłatna instrukcja obsługi

Typ produktu	Multimetr cyfrowy
Marka	Testboy
Model	Jubi-Box 316
Kategoria pomiarowa	CAT III 600 V
Wyswietlacz	Cyfrowy z podswietleniem
True RMS	Tak
Zakres napiecia stalego	0 V do 600 V
Zakres napiecia przemiennego	0 V do 600 V (10 Hz - 1,2 kHz)
Zakres pradu stalego	0 A do 10 A
Zakres pradu przemiennego	0 A do 10 A (10 Hz - 1,2 kHz)
Zakres rezystancji	0 Ω do 60 MΩ
Zakres pojemnosci	0 nF do 60 mF
Zakres czestotliwosci	0 Hz do 10 MHz
Zakres temperatury	-20 °C do 1000 °C / -4 °F do 1832 °F
Test ciaglosci	Tak (prog < 50 Ω)
Test diod	Tak
Funkcja przytrzymania (Hold)	Tak
Automatyczne wylaczanie	Tak (15 minut)
Zasilanie	2 baterie AA 1,5 V
Bezpieczniki	F 600 mA (samoreset) i F 10 A (10,3 x 38 mm)
Wymiary	183 × 95 × 50 mm
Waga	410 g (z bateriami)
Czyszczenie	Wilgotna szmatka i lagodny detergent
Wymiana baterii	Gdy pojawi sie symbol baterii
Wymiana bezpieczników	Bezpiecznik 10A, komora baterii

Często zadawane pytania - Jubi-Box 316 Testboy

Jak zmierzyć napięcie stałe za pomocą Jubi-Box 316 ?

Aby zmierzyć napięcie stałe, ustaw przełącznik na żądany zakres V=. Podłącz czarny przewód do gniazda COM i czerwony przewód do gniazda V/Ω. Przyłóż sondy do punktów pomiarowych. Odczytaj wartość i biegunowość na wyświetlaczu.

Jak włączyć podświetlenie wyświetlacza ?

Naciśnij i przytrzymaj przycisk HOLD (około 1 sekundy), aby włączyć podświetlenie. Wyłącza się automatycznie po około 1 minucie.

Co oznacza wyświetlanie 'OL' na multimetrze ?

OL oznacza przeciążenie (przekroczenie zakresu). Zmierzona wartość jest większa od wybranego zakresu. Wybierz większy zakres lub sprawdź obwód.

Jak wymienić baterię w urządzeniu ?

Gdy pojawi się symbol baterii, odłącz przewody pomiarowe. Odkręć śruby z tyłu, otwórz komorę, wymień zużyte baterie na dwie nowe baterie AA (1,5 V), zamknij i przykręć.

Jak korzystać z funkcji pomiaru względnego (REL) ?

Naciśnij przycisk REL/APO, aby włączyć pomiar względny. Aktualna wartość staje się odnośnikiem (0). Wyświetlacz pokazuje różnicę w stosunku do tego odnośnika. Naciśnij ponownie, aby wyjść.

Jaka jest funkcja automatycznego wyłączania i jak je wyłączyć ?

Automatyczne wyłączanie (APO) wyłącza urządzenie po 15 minutach bezczynności w celu oszczędzania baterii. Aby je wyłączyć, naciśnij i przytrzymaj przycisk APO, aż symbol APO zniknie.

Jak przetestować diodę za pomocą tego urządzenia ?

Ustaw przełącznik na symbol diody (▶/). Naciśnij dwukrotnie SEL, aby wybrać test diody. Podłącz czerwony przewód do anody, a czarny przewód do katody. Wyświetlacz pokazuje napięcie przewodzenia diody.

Co zrobić, jeśli urządzenie nie wyświetla żadnej wartości ?

Sprawdź, czy baterie są naładowane, czy bezpieczniki nie są przepalone, czy przewody są prawidłowo podłączone (COM i V/Ω) i czy zakres pomiarowy jest odpowiedni. Jeśli nic się nie wyświetla, wymień baterie.

Jak zmierzyć prąd powyżej 600 mA ?

Dla prądu powyżej 600 mA, podłącz czerwony przewód do gniazda 10A (zamiast mA). Wybierz zakres 10A na przełączniku. Przestrzegaj maksymalnego czasu pomiaru (nie przekraczać 10 A ciągle).

Jaka jest dokładność pomiaru rezystancji ?

Dokładność pomiaru rezystancji wynosi ±1,2 % wartości mierzonej + 5 cyfr dla zakresów do 6 MΩ, i ±2,0 % + 10 cyfr dla zakresu 60 MΩ.

INSTRUKCJA OBSŁUGI Jubi-Box 316 Testboy

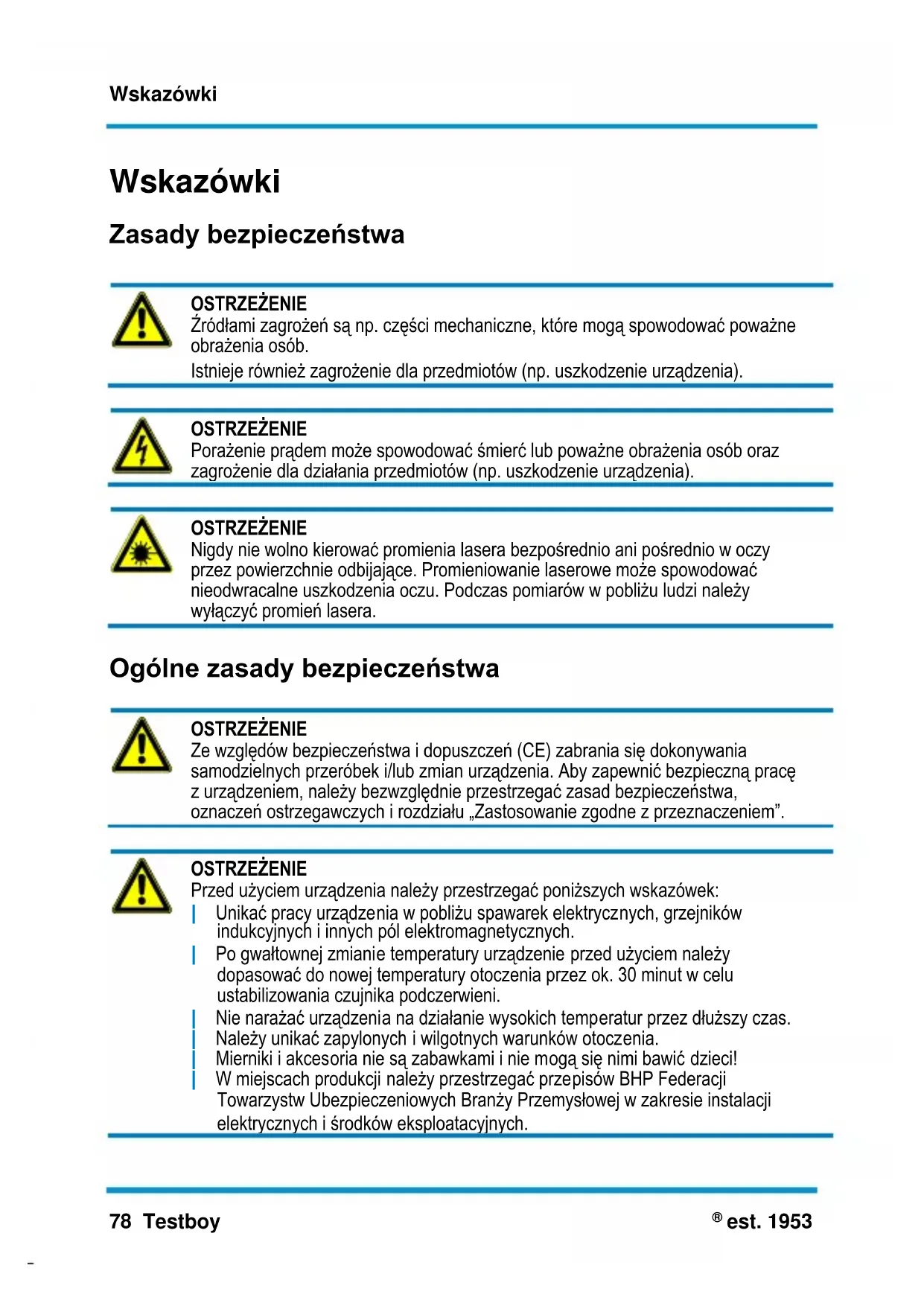

Zasady bezpieczeństwa

OSTRZEŻENIE

Źródłami zagrożeń są np. części mechaniczne, które mogą spowodować poważne obrażenia osób.

Istnieje również zagrożenie dla przedmiotów (np. uszkodzenie urządzenia).

OSTRZEŻENIE

Porażenie prądem może spowodować śmierć lub poważne obrażenia osób oraz zagrożenie dla działania przedmiotów (np. uszkodzenie urządzenia).

OSTRZEŻENIE

Nigdy nie wolno kierować promienia lasera bezpośrednio ani pośrednio w oczy przez powierzchnie odbijające. Promieniowanie laserowe może spowodować nieodwracalne uszkodzenia oczu. Podczas pomiarów w pobliżu ludzi należy wyłączyć promień lasera.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE

Ze względów bezpieczeństwa i dopuszczeń (CE) zabrania się dokonywania samodzielnych przeróbek i/lub zmian urządzenia. Aby zapewnić bezpieczną pracę z urządzeniem, należy bezwzględnie przestrzegać zasad bezpieczeństwa, oznaczeń ostrzegawczych i rozdziału „Zastosowanie zgodne z przeznaczeniem”.

OSTRZEŻENIE

Przed użyciem urządzenia należy przestrzegać poniższych wskazówek:

Unikać pracy urządzenia w pobliżu spawarek elektrycznych, grzejników indukcyjnych i innych pół elektromagnetycznych.
Po gwałtownej zmianie temperatury urządzenie przed użyciem należy dopasować do nowej temperatury otoczenia przez ok. 30 minut w celu ustabilizowania czujnika podczerwieni.
Nie narażać urządzenia na działanie wysokich temperatur przez dłuższy czas.
Należy unikać zapylonych i wilgotnych warunków otoczenia.
Mierniki i akcesoria nie są zabawkami i nie mogą się nimi bawić dzieci!
W miejscach produkcji należy przestrzegać przepisów BHP Federacji
Towarzystw Ubezpieczeniowych Branży Przemysłowej w zakresie instalacji elektrycznych i środków eksploatacyjnych.

Należy przestrzegać pięć zasad bezpieczeństwa:

1 Odłączenie od prądu
2 Zabezpieczenie przed ponownym włączeniem
3 Stwierdzenie braku napięcia (brak napięcia należy stwierdzić 2-biegunowo)
4 Uziemienie i podłączenie na krótko
5 Ostonięcie części sąsiadujących znajdujących się pod napięciem

Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone tylko do zastosowań opisanych w instrukcji obsługi. Inne zastosowanie jest niedozwolone i może spowodować wypadki lub zniszczenie urządzenia. Takie zastosowania powodują natychmiastowe unieważnienie roszczeń gwarancyjnych użytkownika wobec producenta.

Aby chronić urządzenie przed uszkodzeniem, w przypadku dłuższego okresu nieużywania należy wyjąć baterie.

W przypadku szkód rzeczowych i obrażeń osób, spowodowanych nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa, nie ponosimy odpowiedzialności. W takich przypadkach wygasają roszczenia gwarancyjne. Wykrzyknik w trójkącie wskazuje na zasady bezpieczeństwa opisane w instrukcji obsługi. Przed uruchomieniem należy w całości przeczytać instrukcję. Urządzenie zostało sprawdzone wg norm CE i jest zgodne z wymaganymi dyrektywami.

Zastrzegamy sobie prawo do zmiany specyfikacji bez uprzedniego powiadomienia © 2017 Testboy GmbH, Niemcy.

Wyłączenie odpowiedzialności

W przypadku uszkodzeń spowodowanych nieprzestrzeganiem instrukcji, wygasają roszczenia gwarancyjne! Za wynikające z tego uszkodzenia następcze nie ponosimy odpowiedzialności!

Testboy nie odpowiada za szkody wynikające z

nieprzestrzegania instrukcji, zmian produktu niezatwierdzonych przez Testboy lub używania Testboyczęści zamiennych niewyprodukowanych lub niezatwierdzonych przez pracy pod wpływem alkoholu, narkotyków i leków

Prawidłowość instrukcji obsługi

Niniejsza instrukcja obsługi została stworzona z największą starannością. Za prawidłowość i kompletność danych, ilustracji i rysunków nie ponosimy odpowiedzialności. Zastrzegamy sobie prawo do zmian, błędów w druku i pomyłek.

Utylizacja

Szanowny kliencie Testboy, nabycie naszego produktu umożliwia zwrócenie urządzenia po zakończeniu jego żywotność do właściwych punktów zbiórki odpadów elektrycznych.

Dyrektywa WEEE reguluje zasady zwrotu i recyklingu starych urządzeń elektrycznych. Producenci urządzeń elektrycznych są zobowiązani do bezpłatnego przyjęcia i oddania do recyklingu urządzeń elektrycznych. Urządzeń elektrycznych nie można wtedy wprowadzać do „zwykłych” odpadów. Urządzenia elektryczne należy oddzielnie oddawać do recyklingu i utylizować. Wszystkie urządzenia podlegające tej dyrektywie są oznaczone tym logotypem.

Utylizacja zużytych baterii

Użytkownik końcowy jest prawnie zobowiązany (ustawa o bateriach) do zwrotu wszystkich zużytych baterii i akumulatorów; zabrania się wyrzucania ich wraz z odpadami domowymi!

Baterie/akumulatory zawierające substancje szkodliwe są oznaczone pokazanymi obok symbolami, oznaczającymi zakaz wyrzucania wraz z odpadami domowymi. Oznaczenia decydujących metali ciężkich:

Cd = kadm, Hg = rtęć, Pb = ołów.

Zużyte baterie/akumulatory można bezpłatnie oddawać w gminnych punktach zbiórki lub wszędzie tam, gdzie sprzedawane są baterie/akumulatory!

Certyfikat jakości

Wszystkie czynności i procesy związane z jakością wykonane w firmie Testboy GmbH są stale nadzorowane przez system zarządzania jakością. Testboy GmbH potwierdza ponadto, że urządzenia kontrolne i przyrządy wykorzystane podczas kalibracji podlegają stałemu nadzorowi środków kontroli.

Deklaracja zgodności

Produkt spełnia najaktualniejsze normy. Więcej informacji znajduje się na stronie www.testboy.de

Obstuga

Wstęp

Testboy® est. 1953 jest multimetrem do uniwersalnego zastosowania. Miernik jest produkowany zgodnie z najnowszymi przepisami bezpieczeństwa i zapewnia bezpieczną oraz niezawodną pracę. Miernik jest wartościową pomocą podczas wszystkich standardowych zadań pomiarowych w obszarze domowym lub przemysłowym, a także dla elektroników-amatorów.

Środki bezpieczeństwa

est. 1953 został wysłany z fabryki w stanie nienagannym pod względem bezpieczeństwa technicznego. Aby zachować ten stan, użytkownik musi przestrzegać wskazówek bezpieczeństwa zawartych w niniejszej instrukcji.

Uwaga!

Należy stosować tylko dołączone zabezpieczone przewody pomiarowe lub przewody pomiarowe takiego samego rodzaju, które są spełniają wymogi tej samej kategorii pomiarowej.

Aby uniknąć porażenia elektrycznego, należy przestrzegać środków ostrożności, jeśli praca odbywa się z napięciem większym niż 120 V (60 V) DC lub 50 V (25 V) rzecz. AC. Te wartości według normy DIN VDE stanowią granicę dla napięć, z którymi można się jeszcze zetknąć. (Wartości w nawiasach obowiązują np. dla obszarów medycznych lub rolniczych)
Przed każdym pomiarem upewnić się, że przewód pomiarowy i urządzenie kontrolne są w dobrym stanie.
Przewody pomiarowe i końcówki kontrolne wolno dotykać tylko za przeznaczone do tego uchwyty. Bezwzględnie należy unikać końcówek pomiarowych.

Urządzenie kontrolne wolno stosować tylko w wyznaczonych zakresach pomiarowych.

Ostrożnie!

Przed każdym użyciem sprawdzić urządzenie pod kątem prawidłowego działania (np. na znanym źródle napięcia, patrz również DIN VDE 0105, część 1).

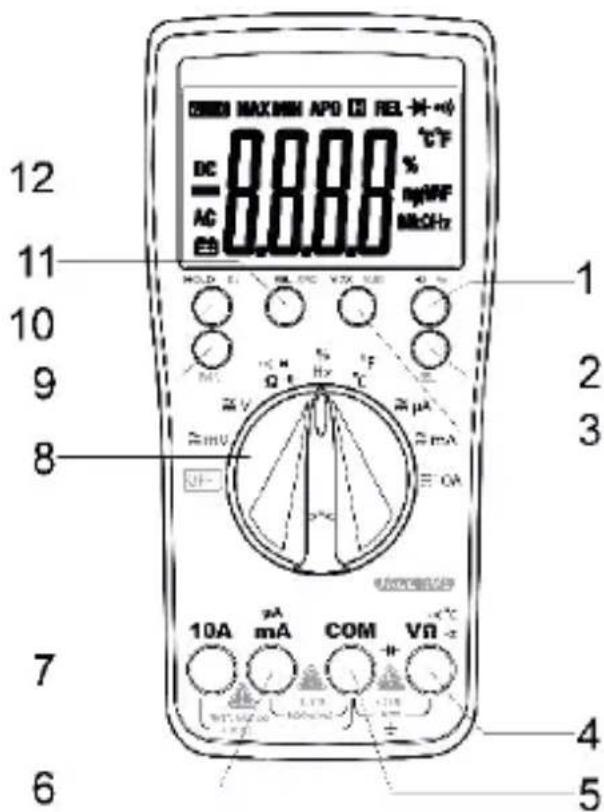

Objaśnienia przełączników, przycisków i gniazd

Do przełączania pomiędzy pomiarem częstotliwości a współczynnikiem wypełnienia impulsu

(2) Przycisk SEL

Po naciśnięciu tego przycisku następuję przełączenie aktualnej funkcji pomiarowej np. z DC na AC

(3) MAX/MIN

Po naciśnięciu tego przycisku w zależności od wybranej funkcji wyświetlana jest wartość maksymalna lub minimalna pomiaru.

(4) Gniazdo wejściowe V/Ω

Czerwony przewód pomiarowy dla wszystkich rodzajów sygnałów dozwolonych przez urządzenie.

(5) Gniazdo masy COM

Czarny przewód pomiarowy dla wszystkich rodzajów sygnałów dozwolonych przez urządzenie.

(6) Gniazdo μA/mA

Do pomiarów prądu do 600 mA.

(7) Gniazdo 10 A

Podczas pomiar prądu od 600 mA trzeba używać gniazda 10 A.

(8) Przełącznik WŁ/WYŁ / przełącznik wyboru funkcji pomiarowej

Włącza urządzenie. Wybrana jest funkcja pomiarowa zgodnie z ustawieniem przełącznika.

(9) RAN

Ten przycisk pozwala na ręczny wybór zakresu pomiarowego.

(10) Hold/BL

Ten przycisk pozwala na zapis wartości pomiarowej na wyświetlaczu. Przytrzymanie przycisku włącza podświetlenie wyświetlacza.

(11) REL/APO

Ten przycisk aktywuje pomiar względny. Przytrzymanie przycisku włącza lub wyłącza funkcję Auto-Power-Off.

(12) Wyświetlacz

Pożwała na odczyt wartości pomiarowych.

Pomiar napięcia stałego / V=

Przełącznikiem wyboru należy ustawić właściwy zakres. Podłączyć czarny przewód pomiarowy do gniazda „COM“, a czerwony przewód pomiarowy do gniazda „V/Ω“. Podłączyć przewody pomiarowe do sprawdzanego elementu. Odczytać wynik pomiaru z wyświetlacza. Wyświetlana jest również polaryzacja napięcia.

Zakres pomiarowy	Rozdzielczość	Rezystancj a wejściowa	Ochrona przed przepięciem	Dokładność
600 mV	0,1 mV	>1000 MΩ	250 Vrms	±0,7 % zakresu pomiarowego + 2 cyfry
6 V	1 mV	>10 MΩ	750 Vrms
60 V	10 mV
600 V	100 mV

Pomiar napięcia zmiennego / V\~

Przełącznikiem wyboru należy ustawić właściwy zakres. Nacisnąć przycisk „SEL“ i wybrać AC. Podłączyć czarny przewód pomiarowy do gniazda „COM“, a czerwony przewód pomiarowy do gniazda „V/Ω“. Podłączyć przewody pomiarowe do sprawdzanego elementu. Odczytać wynik pomiaru z wyświetlacza.

Zakres pomiarowy	Rozdzielczość	Rezystancja wejściowa	Ochrona przed przepięciem	Dokładność
600 mV	0,1 mV	>1000 MΩ	250 Vrms	±0,8 % zakresu pomiarowego + 3 cyfry
6 V	1 mV	>10 MΩ	750 Vrms
60 V	10 mV
600 V	100 mV

Zakres częstotliwości: 10 Hz - 1,2 kHz

Pomiar prądu stałego / A=

Przełącznikiem wyboru należy ustawić właściwy zakres. Podłączyć czarny przewód pomiarowy do gniazda „COM“, a czerwony przewód pomiarowy do gniazda „mA“ lub. „10 A“. Podłączyć przewody pomiarowe do sprawdzanego elementu i odczytać wynik pomiaru na wyświetlaczu. Kierunek prądu jest również sygnalizowany znakiem.

W przypadku prądu o natężeniu powyżej 600 mA do pomiaru należy zastosować gniazdo „10 A“!

Zakres pomiarowy	Rozdzielczość	Ochrona przed przepięciem	Dokładność
600 μA	0,1 μA	600mA/250V bezpiecznik samozerujący.	±1,2 % zakresu pomiarowego + 3 cyfry
6000 μA	1 μA
60 mA	10 mA
600 mA	100 μA
10 A	10 mA	10A/1000V	±2,0 % zakresu pomiarowego + 10 cyfr

W zakresie 10 A przestrzegać maksymalnego czasu włączenia!

Pomiar prądu przemiennego / A\~

Przełącznikiem wyboru należy ustawić właściwy zakres. Nacisnąć przycisk „SEL“ i wybrać AC. Podłączyć czarny przewód pomiarowy do gniazda „COM“, a czerwony przewód pomiarowy do gniazda „mA“ lub. „10 A“. Podłączyć przewody pomiarowe do sprawdzanego elementu i odczytać wynik pomiaru na wyświetlaczu.

W przypadku prądu o natężeniu powyżej 600 mA do pomiaru należy zastosować gniazdo „10 A“!

Zakres pomiarowy	Rozdzielczość	Ochrona przed przepięciem	Dokładność
600 μA	0.1 μA	600mA/250V bezpiecznik samozerujący.	±1,5 % zakresu pomiarowego + 3 cyfry
6000 μA	1 μA
60 mA	10 mA
600 mA	100 μA

10 A

10 mA

10A/1000V

±3,0 % zakresu

pomiarowego

+ 10 cyfr

Zakres częstotliwości: 10 Hz - 1,2 kHz

Pomiar rezystancji / Ω

Przełącznikiem wyboru należy ustawić właściwy zakres. Podłączyć czarny przewód pomiarowy do gniazda „COM“, a czerwony przewód pomiarowy do gniazda „V/Ω“. Podłączyć przewody pomiarowe do sprawdzanego elementu i odczytać wynik pomiaru na wyświetlaczu.

Zakres pomiarowy	Rozdzielczość	Dokładność
600 Ω	0.1 Ω	±1,2 % + 5 cyfr
6 KΩ	1 Ω
60 KΩ	10 Ω
600 KΩ	100 Ω
6 MΩ	1 KΩ
60 MΩ	10 KΩ	± 2,0 %+ 10 cyfr

Ochrona przed przepięciem: 250 V RMS

Napięcie pracy na sucho: 1,2 V

Test diod

Przełącznik wyboru ustawić na „▶/“. Nacisnąć 2x przycisk „SEL“. Podłączyć czarny przewód pomiarowy do gniazda „COM“, a czerwony przewód pomiarowy do gniazda „V/Ω“. Podłączyć przewody pomiarowe do sprawdzanego elementu (czerwony przewód pomiarowy = anoda, czarny przewód pomiarowy = katoda). Zostaje wyświetlony spadek napięcia przewodzenia.

Zakres pomiarowy

Rozdzielczość

1 mV

Wskaźnik

Napięcie przewodzenia

Ochrona przed przepięciem: 250 V RMS

Napięcie pracy na sucho: 3,2 V

Test ciągłości

Przełącznik wyboru ustawić na „/“. Nacisnąć 2x przycisk „SEL“. Podłączyć czarny przewód pomiarowy do gniazda „COM“, a czerwony przewód pomiarowy do gniazda „V/Ω“. Podłączyć przewody pomiarowe do sprawdzanego obwodu.

Zakres pomiarowy

Funkcja

Wbudowany brzęczyk zgłasza ciągłość poniżej 50 Ω

Napięcie pracy na sucho: 1,0 V

Temperatura

Przełącznik wyboru ustawić na „°C“. Podłączyć czujnik temperatury typu K (niklowochromowy / niklowy) do gniazd „V/Ω“ i „COM“. Odczytać wynik pomiaru z wyświetlacza.

Zakres pomiarowy	Rozdzielczość	Dokładność
-20 do 0 °C	1 °C	±2 % + 3 cyfry
0 do 400 °C		±1 % + 2 cyfry
400 do 1000 °C		±2 % + 2 cyfry
-4 do 32 °F	1 °F	±2 % + 6 cyfr
32 do 752 °F		±1 % + 4 cyfry
752 do 1832 °F		±2 % + 4 cyfry

Częstotliwość

Przełącznik wyboru ustawić na „Hz“. Podłączyć czarny przewód pomiarowy do gniazda „COM“, a czerwony przewód pomiarowy do gniazda „V/Ω“. Podłączyć przewody pomiarowe do sprawdzanego obwodu i odczytać wynik pomiaru na wyświetlaczu.

Zakres pomiarowy	Rozdzielczość	Dokładność
10 Hz	0,001 Hz	±1 % + 5 cyfr
100 Hz	0,01 kHz
1 kHz	0,1 Hz
10 kHz	1 Hz
100 kHz	10 Hz
1 MHz	100 Hz
10 MHz	1 kHz

Ochrona przed przepięciem: 250 V RMS

Stopień wykrywania

Przełącznik wyboru ustawić na „%/Hz“. Nacisnąć „Hz/%“. Podłączyć czarny przewód pomiarowy do gniazda „COM“, a czerwony przewód pomiarowy do gniazda „V/Ω“. Podłączyć przewody pomiarowe do sprawdzanego obwodu i odczytać wynik pomiaru na wyświetlaczu.

Zakres pomiarowy	Rozdzielczość	Dokładność
0 – 99 %	0,1 %	±3 % + 2 cyfry

Ochrona przed przepięciem: 250 V RMS

Pomiar pojemności / F

Przełącznik wyboru ustawić na „▶/“. Nacisnąć 3x przycisk „SEL“. Podłączyć czarny przewód pomiarowy do gniazda „COM“, a czerwony przewód pomiarowy do gniazda „V/Ω“. Podłączyć przewody pomiarowe do sprawdzanego obwodu i odczytać wynik pomiaru na wyświetlaczu.

Zakres pomiarowy	Rozdzielczość	Dokładność
60 nF	10 pF	± 4 % + 3 cyfry
600 nF	100 pF
6 μF	1 nF
60 μF	10 nF
600 μF	100 nF
6 mF	1 μF
60 mF	10 μF

Przed każdym pomiarem należy rozładować kondensatory.

Automatyczne wyłączenie

Po ok. 15 minutach urządzenie wyłącza się automatyczne (APO). Przytrzymanie przycisku „APO“ włącza / wyłącza funkcję Auto-Power-Off.

Podświetlenie tła

Przytrzymanie przycisku „HOLD“ włącza podświetlenie tła.

Po ok. 1 minucie podświetlenie wyłącza się automatycznie.

Funkcja zapisu (HOLD)

W trudnych pozycjach pomiarowych wyświetlacz może nie być odczytywany prawidłowo.

Po naciśnięciu przycisku „HOLD” aktualna wartość pomiarowa zostaje zamrożona i można ją odczytać wygodnie w później.

Po ponownym naciśnięciu „HOLD” następuje powrót do normalnego trybu pomiarowego.

True RMS

Podczas pomiaru niesinusoidalnych kształtów fali, przy wykorzystaniu funkcji True RMS występują mniejsze błędy pomiarowe niż przy wykorzystaniu tradycyjnej metody pomiarowej. Sygnały sinusoidalne i niesinusoidalne mogą być dokładnie mierzone za pomocą funkcji True RMS.

Konserwacja

Na podstawie instrukcji obsługi urządzenie nie wymaga specjalnej konserwacji podczas eksploatacji.

Czyszczenie

Jeśli urządzenie zabrudzi się w wyniku codziennego użytkowania, można je wyczyścić wilgotną ściereczką i niewielką ilością delikatnego domowego środka do czyszczenia. Do czyszczenia nigdy nie stosować agresywnych środków czyszczących ani rozpuszczalników.

Wymiana baterii

Baterie należy wymieniać natychmiast po pojawieniu się symbolu baterii Erzed wymianą baterii należy odłączyć przewody pomiarowe od urządzenia!

Wykręcić dwie śruby znajdujące się z tyłu, otworzyć komorę baterii i wyjąć rozładowaną baterię. Włożyć nowe baterie (2 × 1,5V AA). Założyć komorę baterii i przykręcić.

Należy stosować tylko wskazane baterie!

Baterii nie można wyrzucać wraz z odpadami domowymi! Przestrzegać ustawowych przepisów utylizacji!

Wymiana bezpiecznika

Wykręcić dwie śruby znajdujące się z tyłu, otworzyć komorę baterii i wyjąć bezpiecznik. Włożyć nowy bezpiecznik (F 10A). Założyć komorę baterii i przykręcić.

Stosować wyłącznie podane bezpieczniki!

Według normy EN 61010-1 zdefiniowane są następujące kategorie pomiarowe:

Kategoria pomiarowa CAT II

Pomiary obwodów prądów posiadających bezpośrednie połączenie elektryczne z siecią za pomocą wtyczek w gospodarstwie domowym, biurze i laboratorium.

Kategoria pomiarowa CAT III

Pomiary instalacji budynków: odbiorniki stacjonarne, przyłącze rozdzielacza, urządzenia stale podłączone do rozdzielacza.

Kategoria pomiarowa CAT IV

Pomiary źródła instalacji niskiego napięcia: licznik, podstawowa ochrona przed przepięciem, główne przyłącze

Dane techniczne

Pomiar napięcia stałego	0 V ~ 600 V
Pomiar napięcia zmiiennego	0 V ~ 600 V
Pomiar prądu stałego	0 A ~ 10 A
Pomiar prądu przemiennego	0 A ~ 10 A
Pomiar rezystancji	0 Ω ~ 60 MΩ
Badanie ciągłości obwodu	0 Ω ~ 50 Ω
Pomiar temperatury	-20 °C ~ 1000 °C-4 °F ~ 1832 °F
Pomiar częstotliwości	0 Hz ~10 MHz
Bezpieczniki	F 600 mA samozerujący (bezobsługowy) i F 10 A (10,3 x 38 mm)
Wskaźnik polaryzacji	automatyczny
Wskaźnik nadmiarowości	Wyświetla się „OL“
Kategoria przepięcia	CAT III 600 V
Stan baterii	Wyświetla się symbol baterii
Zasilanie elektryczne	2 x 1,5 V AA
Temperatura robocza	0 °C do 40 °C
Temperatura magazynowania	-10 °C do 50 °C
Wymiary	183 × 95 × 50 mm
Masa	410 g z baterią

Указания
