Jubi-Box 316 - мультиметр Testboy - Бесплатное руководство пользователя

Тип продукта	Цифровой мультиметр
Бренд	Testboy
Модель	Jubi-Box 316
Категория измерения	CAT III 600 V
Дисплей	Цифровой с подсветкой
True RMS	Да
Диапазон постоянного напряжения	0 В до 600 В
Диапазон переменного напряжения	0 В до 600 В (10 Гц - 1,2 кГц)
Диапазон постоянного тока	0 А до 10 А
Диапазон переменного тока	0 А до 10 А (10 Гц - 1,2 кГц)
Диапазон сопротивления	0 Ом до 60 МОм
Диапазон емкости	0 нФ до 60 мФ
Диапазон частоты	0 Гц до 10 МГц
Диапазон температуры	-20 °C до 1000 °C / -4 °F до 1832 °F
Тест целостности	Да (порог < 50 Ом)
Тест диодов	Да
Функция удержания (Hold)	Да
Автоотключение	Да (15 минут)
Питание	2 батарейки AA 1,5 В
Предохранители	F 600 мА (самовосстанавливающийся) и F 10 А (10,3 x 38 мм)
Размеры	183 × 95 × 50 мм
Вес	410 г (с батарейками)
Очистка	Влажная ткань и мягкое моющее средство
Замена батареек	Когда появляется символ батарейки
Замена предохранителей	Предохранитель 10А, отсек для батареек

Часто задаваемые вопросы - Jubi-Box 316 Testboy

Как измерить постоянное напряжение с помощью Jubi-Box 316?

Для измерения постоянного напряжения установите переключатель на нужный диапазон V=. Подключите черный провод к гнезду COM, а красный провод к гнезду V/Ω. Прикоснитесь щупами к точкам измерения. Считайте показания и полярность на экране.

Как включить подсветку экрана?

Нажмите и удерживайте кнопку HOLD (около 1 секунды), чтобы включить подсветку. Она автоматически выключится примерно через 1 минуту.

Что означает отображение 'OL' на мультиметре?

OL означает OverLoad (превышение диапазона). Измеренное значение превышает выбранный диапазон. Выберите больший диапазон или проверьте цепь.

Как заменить батарейку прибора?

Когда появится символ батарейки, отключите щупы. Открутите винты на задней панели, откройте отсек, замените старые батарейки на две новые AA (1,5 В), закройте и закрутите винты.

Как использовать функцию относительного измерения (REL)?

Нажмите кнопку REL/APO для активации относительного измерения. Текущее значение становится эталоном (0). На экране отображается разница относительно эталона. Нажмите еще раз для выхода.

Какова функция автоотключения и как его отключить?

Автоотключение (APO) выключает прибор через 15 минут бездействия для экономии батарей. Чтобы отключить его, нажмите и удерживайте кнопку APO, пока значок APO не исчезнет.

Как проверить диод с помощью этого прибора?

Установите переключатель на символ диода (▶/). Нажмите дважды на SEL для выбора теста диода. Подключите красный щуп к аноду, черный щуп к катоду. На экране отобразится прямое напряжение диода.

Что делать, если прибор не показывает никаких значений?

Проверьте, заряжены ли батарейки, не перегорели ли предохранители, правильно ли подключены щупы (COM и V/Ω), и выбран ли подходящий диапазон. Если ничего не отображается, замените батарейки.

Как измерить ток более 600 мА?

Для измерения тока более 600 мА подключите красный щуп к гнезду 10A (вместо mA). Выберите диапазон 10A на переключателе. Соблюдайте максимальное время включения (не превышайте 10 А непрерывно).

Какова точность измерения сопротивления?

Точность измерения сопротивления составляет ±1,2 % от измеренного значения + 5 единиц счета для диапазонов до 6 МОм и ±2,0 % + 10 единиц для диапазона 60 МОм.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Jubi-Box 316 Testboy

Инструкция по пользованию

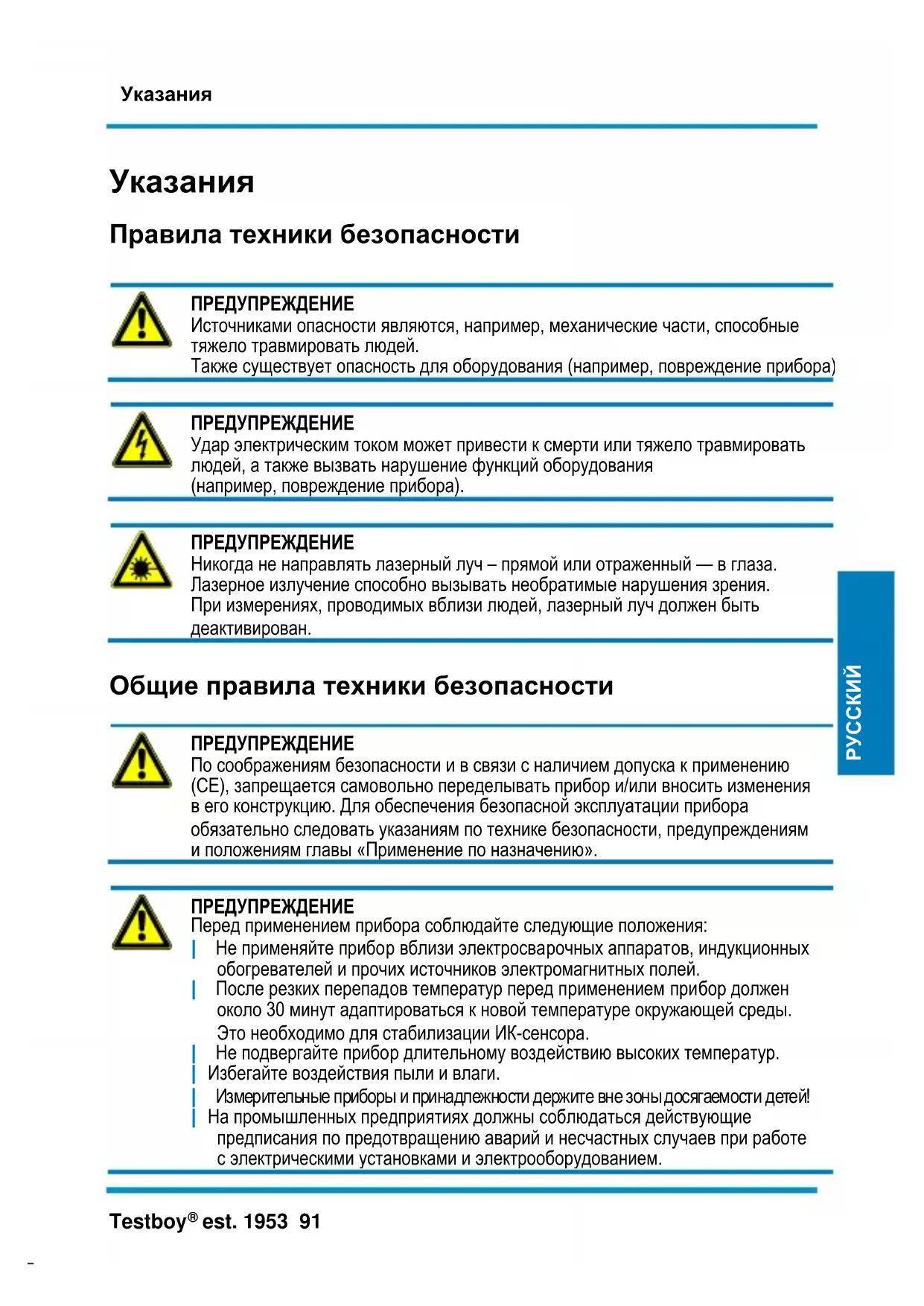

Hinweise

Sicherheitshinweise

WARNUNG

Правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ

Источниками опасности являются, например, механические части, способные тяжело травмировать людей.

Также существует опасность для оборудования (например, повреждение прибора)

ПРЕДУПРЕЖДЕНИЕ

Удар электрическим током может привести к смерти или тяжело травмировать людей, а также вызвать нарушение функций оборудования (например, повреждение прибора).

ПРЕДУПРЕЖДЕНИЕ

Никогда не направлять лазерный луч – прямой или отраженный — в глаза. Лазерное излучение способно вызывать необратимые нарушения зрения.

При измерениях, проводимых вблизи людей, лазерный луч должен быть деактивирован.

Общие правила техники безопасности

ПРЕДУПРЕЖДЕНИЕ

По соображениям безопасности и в связи с наличием допуска к применению (СЕ), запрещается самовольно переделывать прибор и/или вносить изменения в его конструкцию. Для обеспечения безопасной эксплуатации прибора обязательно следовать указаниям по технике безопасности, предупреждениям и положениям главы «Применение по назначению».

ПРЕДУПРЕЖДЕНИЕ

Перед применением прибора соблюдайте следующие положения:

Не применяйте прибор вблизи электросварочных аппаратов, индукционных обогревателей и прочих источников электромагнитных полей.

После резких перепадов температур перед применением прибор должен около 30 минут адаптироваться к новой температуре окружающей среды. Это необходимо для стабилизации ИК-сенсора.

Не подвергайте прибор длительному воздействию высоких температур.

Избегайте воздействия пыли и влаги.

Измерительные приборы и принадлежности держите вне зоны досягаемости детей!

На промышленных предприятиях должны соблюдаться действующие предписания по предотвращению аварий и несчастных случаев при работе с электрическими установками и электрооборудованием.

Соблюдайте пять правил техники безопасности:

1 Обесточить электросеть.
2 Принять меры против случайного включения электропитания.
3 Проверить отсутствие напряжения (отсутствие напряжения на 2-х полюсах).
4 Заземлить и закоротить.
5 Изолировать соседние компоненты, находящиеся под напряжением.

Применение по назначению

Прибор предназначен только для применения, описанного в Инструкции по пользованию. Иное применение является недопустимым и может стать причиной несчастного случая или повреждения прибора. Оно приводит к немедленному аннулированию любых гарантийных обязательств изготовителя по отношению к пользователю.

Если прибор не будет использоваться длительное время, из него следует извлечь батареи во избежание повреждения прибора.

Изготовитель не несет ответственности за материальный ущерб или вред здоровью людей, возникающий вследствие неправильного обращения с прибором или несоблюдения правил техники безопасности. В таких случаях исключаются всякие претензии по гарантии. В настоящей Инструкции по пользованию правила техники безопасности сопровождаются символом «восклицательный знак в треугольнике». Перед началом работы с прибором полностью прочитайте Инструкцию. Данному прибору присвоен знак СЕ, то есть он отвечает требованиям соответствующих директив.

Мы сохраняем за собой право на изменение спецификаций без предварительного уведомления © 2017 Testboy GmbH, Германия.

Исключение ответственности

При повреждениях, возникающих вследствие несоблюдения Инструкции по пользованию, гарантия аннулируется! Изготовитель не несет ответственности за связанный с этим косвенный ущерб!

Testboy не несет ответственности за ущерб, понесенный в результате несоблюдения настоящей инструкции по пользованию, изменений изделия, не разрешенных фирмой Testboy, или применения запасных частей, не оригинальных или не разрешенных фирмой Testboy, работы под воздействием алкоголя, наркотических средств или медикаментов

Правильность Инструкции по пользованию

Настоящая Инструкция по пользованию составлена с особой тщательностью. При этом изготовитель не несет ответственности за правильность и полноту данных, рисунков и чертежей. Возможны изменения, опечатки и неточности.

Утилизация

Уважаемый покупатель изделия Testboy! Став обладателем нашего изделия, вы получили возможность сдать его по окончании срока службы на специальный пункт сбора отслужившей электротехники.

Директива WEEE регламентирует порядок приема и переработки старых электроприборов. Изготовители обязаны бесплатно принимать обратно и направлять на переработку проданные электроприборы. При этом теперь запрещается сдавать электроприборы вместе с «обычными» отходами. Они подлежат отдельной переработке и утилизации. Все приборы, подпадающие под действие этой директивы, имеют вышеприведенную маркировку.

Утилизация использованных элементов питания

По закону (Закон об утилизации элементов питания) вы как конечный пользователь обязаны сдавать все использованные батареи и аккумуляторы, утилизация с бытовым мусором запрещена!

Батареи/аккумуляторы, содержащие вредные вещества, обозначены изображенными рядом символами, указывающими на запрет утилизации с бытовым мусором.

Обозначения основных тяжелых металлов:

Cd = кадмий, Hg = ртуть, Pb = свинец.

Использованные батареи/аккумуляторы вы можете бесплатно сдать в местных пунктах приема или в любой точке продажи батарей/аккумуляторов!

Сертификат качества

Все работы и процессы внутри фирмы Testboy GmbH, влияющие на качество продукции, постоянно контролируются в рамках системы менеджмента качества. Кроме того, фирма Testboy GmbH подтверждает, что приборы и устройства, применяемые для калибровки, сами постоянно проверяются как средства контроля.

Декларация соответствия

Изделие соответствует действующим директивам. Более подробную информацию можно найти на сайте www.testboy.de

Эксплуатация

Введение

Testboy® est. 1953 представляет собой мультиметр универсального назначения. Измерительный прибор изготавливается в соответствии с самыми современными правилами по технике безопасности и обеспечивает безопасную и надежную работу. Мультиметр оказывает незаменимую помощь в ремесленной или промышленной областях, а также для радиолюбителей при всех типовых задачах по измерению.

Меры предосторожности

Прибор est. 1953 покинул завод-изготовитель в безупречном с точки зрения техники безопасности состоянии. Чтобы сохранить это состояние, пользователь должен соблюдать указания по технике безопасности, приведенные в настоящей инструкции.

Внимание!

Используйте только прилагаемые безопасные измерительные концевые провода или равноценные измерительные провода, которые удовлетворяют такой же измерительной категории.

Чтобы избежать поражения электрическим током, необходимо соблюдать меры предосторожности при работе с напряжением более 120 В (60 В) постоянного тока или 50 В (25 В) (действ. знач.) переменного тока. Согласно стандарту DIN VDE эти величины представляют собой предельные значения для еще допустимых к прикасанию напряжений. (значения в скобках действительны, например, для медицинских или сельскохозяйственных областей)
Перед каждым измерением следует убедиться, что измерительные провода и испытательный прибор находятся в безупречном состоянии.
Измерительные провода и испытательные наконечники допускается брать руками только за предусмотренные для этого рукоятки. При любых обстоятельствах необходимо избегать прикосновения к испытательным наконечникам.

Испытательный прибор допускается эксплуатировать только в указанных диапазонах измерения.

Осторожно!

Перед любым использованием необходимо проверить исправную работу прибора (например, на известном источнике тока, см. также DIN VDE 0105, часть 1).

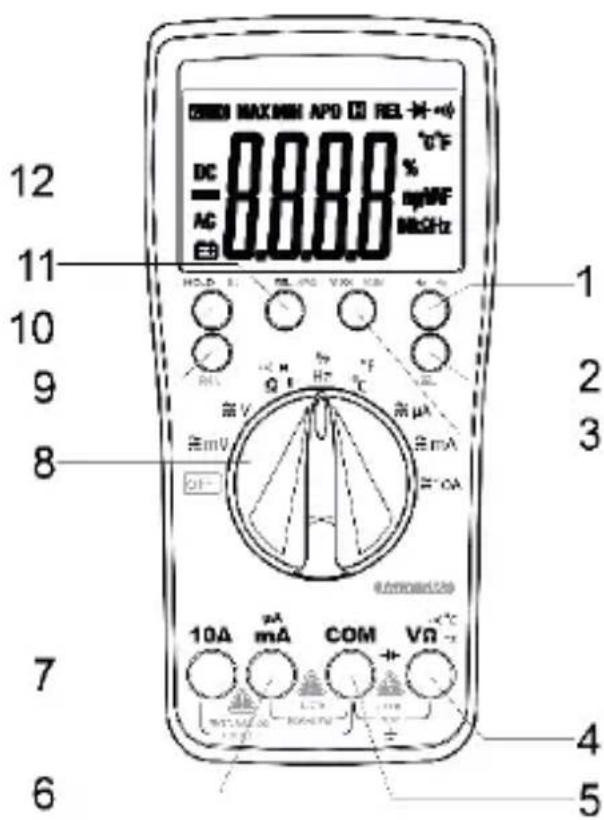

Пояснение по переключателям, кнопочным выключателям и соединительным гнездам

MAXIMUM APO REL DC 8888.0V AG 12 11 10 9 8 7 6 10A μA mA COM VΩ 12 11 10 9 8 1 2 3 4 5

(1) ΓΨ/%

Для переключения между измерением частоты и кратностью манипуляции

(2) Кнопка SEL

При нажатии кнопки текущее измерение переключается, например, с постоянного тока (DC) на переменный (AC).

(3) MAX/MIN

При нажатии в зависимости от функции отображается максимальное или минимальное значение измерения.

(4) Гнездо входа V/Ω

Измерительный концевой провод красного цвета для всех допускаемых прибором типов сигналов.

(5) Гнездо соединения с корпусом СОМ Измерительный концевой провод черного цвета для всех допускаемых прибором типов сигналов.

(6) Гнездо μA/mA

Для измерений токов до 600 мА.

(7) Гнездо 10 А

При измерениях токов свыше 600 мА необходимо использовать гнездо «10 А».

(8) Выключатель AN/AUS (Вкл/Выкл) / переключатель функции измерения Включает прибор. Выбирается функция измерения в зависимости от положения переключателя.

(9) RAN

При нажатии кнопки выполняется ручной выбор диапазона измерения.

(10) Hold/BL

При нажатии кнопки выполняется сохранение измеренного значения на дисплее. Длительным нажатием кнопки включается подсветка дисплея.

(11) REL/APO

При нажатии кнопки активируется относительное измерение. Длительным нажатием кнопки можно выключать и включать функцию автоотключения.

(12) Дисплей

Для считывания измеренных значений.

Измерение постоянного напряжения / V=

Установить с помощью переключателя подходящий диапазон измерения.

Соединить измерительный концевой провод черного цвета с гнездом «СОМ», а измерительный концевой провод красного цвета с гнездом «V/Ω». Подсоединить измерительные концевые провода к испытываемому объекту. Считать результат измерения на дисплее. Отображается также полярность измерения.

Диапазон измерения	Разрешение	Входное сопротивление	Защита от перенапряжения	Точность
600 мВ	0,1 мВ	>1000 МОм	250 В(среднеквадратичная величина)	± 0,7 % от диапазона измерения + 2 разряда
6 В	1 мВ	>10 МОм	750 В(среднеквадратичная величина)
60 В	10 мВ
600 В	100 мВ

Измерение переменного напряжения / V\~

Установить с помощью переключателя подходящий диапазон измерения. Нажать кнопку «SEL» и выбрать переменный ток (AC). Соединить измерительный концевой провод черного цвета с гнездом «COM», а измерительный концевой провод красного цвета с гнездом «V/Ω». Подсоединить измерительные концевые провода к испытываемому объекту. Считать результат измерения на дисплее.

Диапазон измерения	Разрешение	Входное сопротивление	Защита от перенапряжения	Точность
600 мВ	0,1 мВ	>1000 МОм	250 В(среднеквадратичная величина)	± 0,8 % от диапазона измерения + 3 разряда
6 В	1 мВ	>10 МОм	750 В(среднеквадратичная величина)
60 В	10 мВ
600 В	100 мВ

Диапазон частот: 10 Гц – 1,2 кГц

Измерение постоянного тока / А=

Установить с помощью переключателя подходящий диапазон измерения. Соединить измерительный концевой провод черного цвета с гнездом «СОМ», а измерительный концевой провод красного цвета с гнездом «мА» или «10 А». Подсоединить измерительные концевые провода к испытываемому объекту и считать результат измерения на дисплее. Направление тока также отображается знаком плюс или минус.

При токе свыше 600 мА для измерения должно использоваться гнездо «10 А»!

Диапазон измерения	Разрешение	Защита от перенапряжения	Точность
600 мкА	0.1 мкА	600 мА/250 В предохранитель с автом. сбросом.	± 1,2 % от диапазона измерения+ 3 разряда
6000 мкА	1 мкА
60 мА	10 мА
600 мА	100 мкА
10 А	10 мА	10 А/1000 В	± 2,0 % от диапазона измерения+ 10 разрядов

В диапазоне «10 А» следует учитывать максимальную продолжительность включения!

Измерение переменного тока / А\~

Установить с помощью переключателя подходящий диапазон измерения. Нажать кнопку «SEL» и выбрать переменный ток (AC). Соединить измерительный концевой провод черного цвета с гнездом «COM», а измерительный концевой провод красного цвета с гнездом «mA» или «10 A». Подсоединить измерительные концевые провода к испытываемому объекту и считать результат измерения на дисплее.

При токе свыше 600 мА для измерения должно использоваться гнездо «10 А»!

Диапазон частот: 10 Гц – 1,2 кГц

Диапазон измерения	Разрешение	Защита от перенапряжения	Точность
600 мкА	0.1 мкА	600 мА/250 В
6000 мкА	1 мкА
60 мА	10 мА	предохранительсавтом.сбросом.	± 1,5 % от диапазонаизмерения+ 3 разряда
600 мА	100 мкА
10 А	10 мА	10 А/1000 В	± 3,0 % от диапазонаизмерения+ 10 разрядов

Измерение сопротивления / Ω

Установить с помощью переключателя подходящий диапазон измерения.

Соединить измерительный концевой провод черного цвета с гнездом «СОМ», а измерительный концевой провод красного цвета с гнездом «V/Ω». Подсоединить измерительные концевые провода к испытываемому объекту и считать результат измерения на дисплее.

Диапазон измерения	Разрешение	Точность
600 Ом	0,1 Ом	± 1,2 % + 5 разрядов
6 кОм	1 Ом
60 кОм	10 Ом
600 кОм	100 Ом
6 МОм	1 кОм
60 МОм	10 кОм	± 2,0 %+ 10 разрядов

Защита от перенапряжения: 250 В (среднеквадратичная величина)

Напряжение разомкнутой цепи: 1,2 В

Проверка диодов

Установить переключатель в положение «▶ / 📄». Нажать кнопку «SEL» 2 раза. Соединить измерительный концевой провод черного цвета с гнездом «COM», а измерительный концевой провод красного цвета с гнездом «V/Ω». Подсоединить измерительные концевые провода к испытываемому объекту (красный провод = анод, черный провод = катод). Отображается напряжение в прямом направлении.

Диапазон измерения	Разрешение	Индикация
	1 мВ	Напряжение в прямом направлении

Защита от перенапряжения: 250 В (среднеквадратичная величина)

Напряжение разомкнутой цепи: 3,2 В

Проверка целостности цепи

Установить переключатель в положение «/». Нажать кнопку «SEL». Соединить измерительный концевой провод черного цвета с гнездом «COM», а измерительный концевой провод красного цвета с гнездом «V/Ω». Подсоединить измерительные концевые провода к цепи проверки.

Диапазон измерения

Работа

Встроенный зуммер сообщает о прохождении тока при сопротивлении ниже 50 Ом

Напряжение разомкнутой цепи: 1,0 В

Температура

Установить переключатель в положение «°C». Подсоединить температурный датчик К-типа (никель-хром/никель) к гнездам «V/Ω» и «COM». Считать результат измерения на дисплее.

Диапазон измерения	Разрешение	Точность
от -20 до 0 °C	1 °C	±2 % + 3 разряда
от 0 до 400 °C		±1 % + 2 разряда
от 400 до 1000 °C		±2 % + 2 разряда
от -4 до 32 °F	1 °F	±2 % + 6 разрядов
от 32 до 752 °F		±1 % + 4 разряда
от 752 до 1832 °F		±2 % + 4 разряда

Частота

Установить переключатель в положение «Hz». Соединить измерительный концевой провод черного цвета с гнездом «COM», а измерительный концевой провод красного цвета с гнездом «V/Ω». Подсоединить измерительные концевые провода к измеряемой цепи и считать результат измерения на дисплее.

Диапазон измерения	Разрешение	Точность
10 Гц	0,001 Гц	± 1 % + 5 разрядов
100 Гц	0,01 кГц
1 кГц	0,1 Гц
10 кГц	1 Гц
100 кГц	10 Гц
1 МГц	100 Гц
10 МГц	1 кГц

Защита от перенапряжения: 250 В (среднеквадратичная величина)

Кратность манипуляции

Установить переключатель в положение «%/Hz». Нажать кнопку «Hz/%».

Соединить измерительный концевой провод черного цвета с гнездом «СОМ», а измерительный концевой провод красного цвета с гнездом «V/Ω». Подсоединить измерительные концевые провода к измеряемой цепи и считать результат измерения на дисплее.

Диапазон измерения	Разрешение	Точность
0–99 %	0,1 %	± 3 % + 2 разряда

Защита от перенапряжения: 250 В (среднеквадратичная величина)

Измерение емкости / F

Установить переключатель в положение « / ». Нажать кнопку «SEL» 3 раза. Соединить измерительный концевой провод черного цвета с гнездом «COM», а измерительный концевой провод красного цвета с гнездом «V/Ω». Подсоединить измерительные концевые провода к измеряемой цепи и считать результат измерения на дисплее.

Диапазон измерения	Разрешение	Точность
60 нФ	10 пФ	± 4 % + 3 разряда
600 нФ	100 пФ
6 мкФ	1 нФ
60 мкФ	10 нФ
600 мкФ	100 нФ
6 мФ	1 мкФ
60 мФ	10 мкФ

Разряжать конденсаторы перед каждым измерением.

Автоматическое отключение

Примерно через 15 минут прибор автоматически отключается (АРО). Длительным нажатием кнопки «АРО» функция автоотключения включается и выключается.

Фоновая подсветка

Длительным нажатием кнопки «HOLD» включается фоновая подсветка.

Примерно через 1 минуту подсветка автоматически отключается.

Функция сохранения (HOLD)

В тяжело доступных местах измерения не представляется возможным правильное считывание показаний дисплея.

Путем нажатия кнопки «HOLD» текущее измеренное значение «замораживается» и затем может быть считано в удобном положении.

При повторном нажатии кнопки «HOLD» выполняется возврат в нормальный режим измерения.

Истинное среднеквадратичное значение (True RMS)

При измерении волнообразных сигналов формой, отличной от синусообразной, использование функции истинного среднеквадратичного значения дает меньше погрешности, чем при обычных методах измерения.

Функция истинного среднеквадратичного значения (True RMS) обеспечивает точное измерение синусообразных и несинусообразных сигналов.

Техническое обслуживание

При эксплуатации согласно Инструкции по пользованию прибор не требует особого технического обслуживания.

Очистка

Если прибор в процессе ежедневного применения загрязнится, то его можно очистить с помощью влажной салфетки и небольшого количества слабодействующего бытового средства для очистки. Никогда не применяйте для очистки сильнодействующее средство для очистки или растворитель.

Замена батареи

Замена батареи потребуется в том случае, когда на дисплее появится символ батареи

. Перед заменой батареи необходимо отсоединить измерительные концевые провода!

Выкрутить расположенные на обратной стороне винты, открыть крышку батарейного отсека и извлечь разряженную батарею. Вставить новую батарею (2 × 1,5 В, тип АА).

Закрыть крышку батарейного отсека и закрепить винтами.

Применяйте только батарею указанного типа!

Не утилизируйте батарей с бытовым мусором! Соблюдайте установленные законом предписания по утилизации!

Замена предохранителя

Выкрутить расположенные на обратной стороне винты, открыть крышку батарейного отсека и извлечь предохранитель. Вставить новый предохранитель (F 10 А). Закрыть крышку батарейного отсека и закрепить винтами.

Применяйте только предохранители указанного типа!

В соответствии со стандартом EN 61010-1 определяются следующие измерительные категории:

Измерительная категория САТ II

Измерения в цепях тока, которые непосредственно связаны с питающей электросетью через сетевую вилку в бытовых помещениях, бюро и лаборатории.

Измерительная категория САТ III

Измерения на электрооборудовании зданий: Стационарные потребители, соединительные клеммы распределителей, установленные постоянно на распределителе приборы.

Измерительная категория CAT IV

Измерения на источнике низковольтного электрооборудовании: Счетчики, первичная защита от перенапряжения, магистральное присоединение.

Технические характеристики

Измерение постоянного напряжения	0 В ~ 600 В
Измерение переменного напряжения	0 В ~ 600 В
Измерение постоянного тока	0 А ~ 10 А
Измерение переменного тока	0 А ~ 10 А
Измерение сопротивления	0 Ом ~ 60 МОм
Проверка целостности цепи	0 Ом ~ 50 Ом
Измерение температуры	-20 °C ~ 1000 °C-4 °F ~ 1832 °F
Измерение частоты	0 Гц ~10 МГц
Предохранители	F 600 мА с автоматическим сбросом (не требует технического обслуживания) и F 10 А (10,3 x 38 мм)
Индикация полярности	автоматическая
Индикация перегрузки	отображается символ «OL»
Категория перенапряжения	CAT III 600 В
Состояние батареи	отображается символ батареи
Электропитание	2 x 1,5 В АА
Температура при эксплуатации	от 0 °C до 40 °C
Температура при хранении	от - 10 °C до 50 °C
Габаритные размеры	183 × 95 × 50 мм
Вес	410 г с батареей
