Jubi-Box 316 - Multimeter Testboy - Kostenlose Bedienungsanleitung

Produkttyp	Digitalmultimeter
Marke	Testboy
Modell	Jubi-Box 316
Messkategorie	CAT III 600 V
Display	Digital mit Hintergrundbeleuchtung
True RMS	Ja
Gleichspannungsbereich	0 V bis 600 V
Wechselspannungsbereich	0 V bis 600 V (10 Hz - 1,2 kHz)
Gleichstrombereich	0 A bis 10 A
Wechselstrombereich	0 A bis 10 A (10 Hz - 1,2 kHz)
Widerstandsbereich	0 Ω bis 60 MΩ
Kapazitätsbereich	0 nF bis 60 mF
Frequenzbereich	0 Hz bis 10 MHz
Temperaturbereich	-20 °C bis 1000 °C / -4 °F bis 1832 °F
Durchgangsprüfung	Ja (Schwelle < 50 Ω)
Diodentest	Ja
Haltefunktion (Hold)	Ja
Auto-Abschaltung	Ja (15 Minuten)
Stromversorgung	2 AA-Batterien 1,5 V
Sicherungen	F 600 mA (selbstrückstellend) und F 10 A (10,3 x 38 mm)
Abmessungen	183 × 95 × 50 mm
Gewicht	410 g (mit Batterien)
Reinigung	Feuchtes Tuch und mildes Reinigungsmittel
Batteriewechsel	Wenn das Batteriesymbol erscheint
Sicherungswechsel	Sicherung 10A, Batteriefach

Häufig gestellte Fragen - Jubi-Box 316 Testboy

Wie messe ich eine Gleichspannung mit dem Jubi-Box 316?

Um eine Gleichspannung zu messen, stellen Sie den Drehschalter auf den gewünschten V=-Bereich. Verbinden Sie das schwarze Kabel mit der COM-Buchse und das rote Kabel mit der V/Ω-Buchse. Setzen Sie die Spitzen auf die Messpunkte. Lesen Sie den Wert und die Polarität auf dem Display ab.

Wie aktiviere ich die Hintergrundbeleuchtung des Displays?

Drücken Sie lange auf die HOLD-Taste (ca. 1 Sekunde), um die Hintergrundbeleuchtung einzuschalten. Sie schaltet sich nach ca. 1 Minute automatisch aus.

Was bedeutet die Anzeige 'OL' auf dem Multimeter?

OL bedeutet OverLoad (Bereichsüberschreitung). Der gemessene Wert liegt über dem gewählten Bereich. Wählen Sie einen höheren Bereich oder überprüfen Sie den Stromkreis.

Wie ersetze ich die Batterie des Geräts?

Wenn das Batteriesymbol erscheint, trennen Sie die Messleitungen. Entfernen Sie die Schrauben auf der Rückseite, öffnen Sie das Fach, ersetzen Sie die alten Batterien durch zwei neue AA-Batterien (1,5 V), schließen Sie das Fach und schrauben Sie es wieder zu.

Wie verwende ich die relative Messfunktion (REL)?

Drücken Sie die REL/APO-Taste, um die relative Messung zu aktivieren. Der aktuelle Wert wird zur Referenz (0). Das Display zeigt die Differenz zu dieser Referenz an. Drücken Sie erneut, um zu verlassen.

Was ist die Funktion der Auto-Abschaltung und wie deaktiviere ich sie?

Die Auto-Abschaltung (APO) schaltet das Gerät nach 15 Minuten Inaktivität aus, um die Batterien zu schonen. Um sie zu deaktivieren, drücken Sie lange auf die APO-Taste, bis das APO-Symbol verschwindet.

Wie teste ich eine Diode mit diesem Gerät?

Stellen Sie den Drehschalter auf das Diodensymbol (▶/). Drücken Sie zweimal SEL, um den Diodentest auszuwählen. Verbinden Sie das rote Kabel mit der Anode und das schwarze Kabel mit der Kathode. Das Display zeigt die Durchlassspannung der Diode an.

Was tun, wenn das Gerät keinen Wert anzeigt?

Überprüfen Sie, ob die Batterien geladen sind, ob die Sicherungen nicht durchgebrannt sind, ob die Messleitungen richtig angeschlossen sind (COM und V/Ω) und ob der Messbereich geeignet ist. Wenn nichts angezeigt wird, ersetzen Sie die Batterien.

Wie messe ich einen Strom über 600 mA?

Für einen Strom über 600 mA schließen Sie das rote Kabel an die 10A-Buchse (anstelle von mA) an. Wählen Sie den 10A-Bereich am Drehschalter. Beachten Sie die maximale Einschaltdauer (10 A nicht dauerhaft überschreiten).

Wie genau ist die Widerstandsmessung?

Die Genauigkeit für die Widerstandsmessung beträgt ±1,2 % vom Messwert + 5 Digits für Bereiche bis 6 MΩ und ±2,0 % + 10 Digits für den Bereich 60 MΩ.

BEDIENUNGSANLEITUNG Jubi-Box 316 Testboy

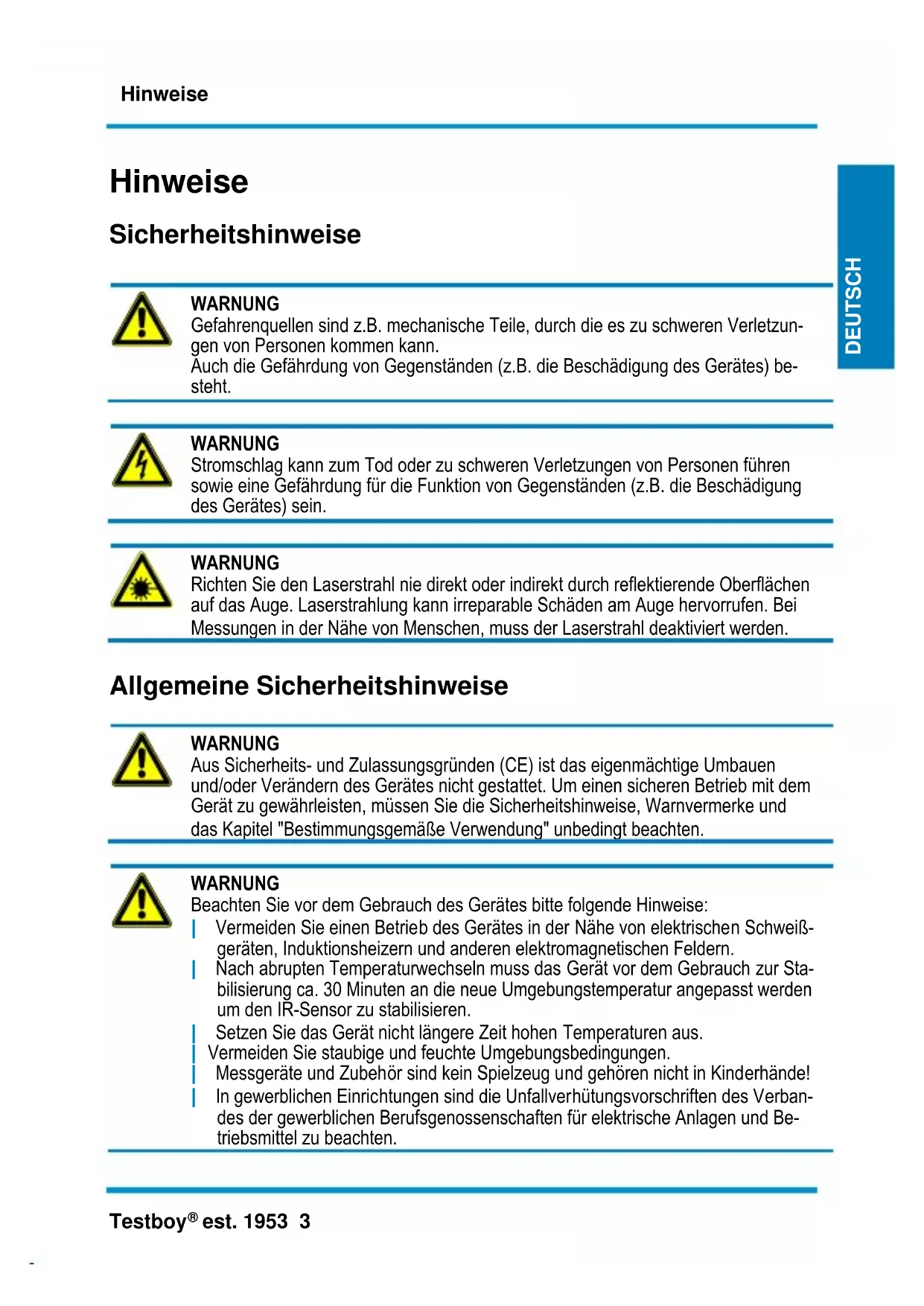

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © 2017 Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung. von Testboy nicht freigegebenen Änderungen am Produkt oder von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden sultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Einleitung

Das Testboy ^® est. 1953 ist ein universell einsetzbares Multimeter. Das Messgerät wird nach den neuesten Sicherheitsvorschriften hergestellt und gewährleistet ein sicheres und zuverlässiges Arbeiten. Das Multimeter ist im handwerklichen oder industriellen Bereich sowie für den Hobby-Elektroniker eine wertvolle Hilfe bei allen Standard-Messaufgaben.

Sicherheitsmaßnahmen

Das est. 1953 hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten.

Achtung!

Benutzen Sie nur die beigefügten Sicherheits-Messleitungen oder äquivalente Messleitungen, die der gleichen Messkategorie genügen.

Um einen elektrischen Schlag zu vermeiden, sind die Vorsichtsmaßnahmen zu beachten, wenn mit Spannungen größer 120 V (60 V) DC oder 50 V (25 V) eff. AC gearbeitet wird. Diese Werte stellen nach DIN VDE die Grenze der noch berührbaren Spannungen dar. (Werte in Klammern gelten für z.B. medizinische oder landwirtschaftliche Bereiche)
Vor jeder Messung vergewissern, dass die Messleitungen und das Prüfgerät in einwandfreiem Zustand sind.
Die Messleitungen und Prüfspitzen dürfen nur an den dafür vorgesehenen Handgriffen angefasst werden. Das Berühren der Prüfspitzen ist unter allen Umständen zu vermeiden.

Das Prüfgerät darf nur in den spezifizierten Messbereichen eingesetzt werden.

Vorsicht!

Vor jeder Benutzung muss das Gerät auf einwandfreie Funktion (z.B. an einer bekannten Spannungsquelle, siehe auch DIN VDE 0105, Teil 1) geprüft werden.

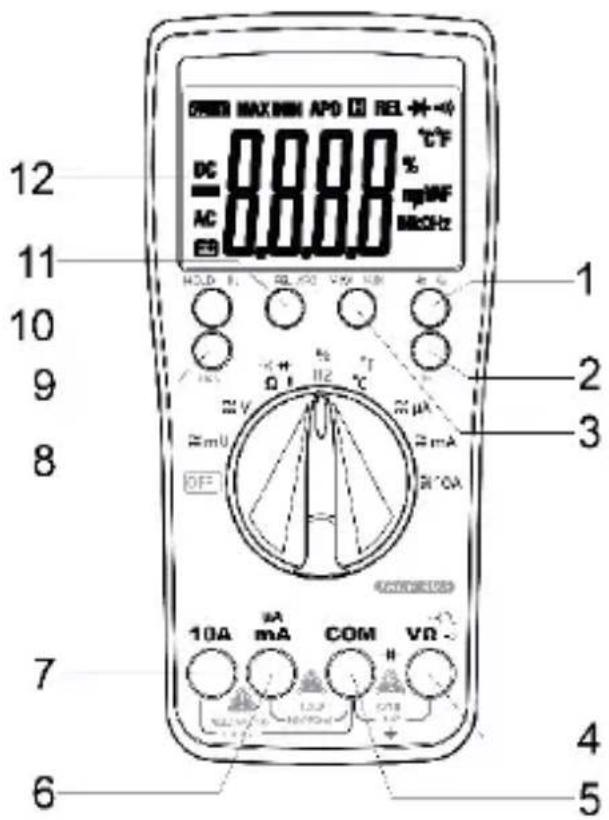

Schalter-, Taster- und Buchsenerklärung

12 11 10 9 8 7 6 DC AC EO HOLD B1 RCL 500 V 50V 50Hz 1 °F % mpWIF MHz 1 2 3 4 5 10A mA COM VR COM 10A mA 10A 500V 50Hz 10A 500V 50Hz 10A 500V 50Hz 10A 500V 50Hz 10A 500V 50Hz 10A 500V 50Hz 10A 500V 50Hz 10A 500V 50Hz 10A 500W 10A 500W 10A 500W 10A 500W 10A 500W 10A 500W 10A 500W 10A 500W 10A 500W 10A 500W 10A 500W 10A 500W

(1) Hz/% Zur Umschaltung zwischen Frequenzmessung und Tastgrad
(2) SEL Taste Bei Betätigung des Tasters wird die aktuelle Messfunktion umgeschaltet z.B von DC auf AC
(3) MAX/MIN Bei Betätigung wird je nach Funktion der Maximalwert bzw. der Minimalwert der Messung angezeigt.
(4) Eingangsbuchse V/Ω Rote Messleitung für alle vom Gerät zulässigen Signalarten.
(5) Massebuchse COM Schwarze Messleitung für alle vom Gerät zulässigen Signalarten.
(6) μA/mA Buchse Für Strommessungen bis 600 mA.
(7) 10 A Buchse Bei Strommessungen ab 600 mA muss die 10 A Buchse benutzt werden.
(8) AN/AUS Schalter/ Messfunktions-wahlschalter Schaltet das Gerät ein. Messfunktion wird je nach Schalterstellung ausgewählt.
(9) RAN Bei Betätigung der Taste wird der Messbereich manuell ausgewält.
(10) Hold/BL Bei Betätigung der Taste wird der Messwert im Display gespeichert. Durch einen langen Tastendruck wird die Displaybeleuchtung eingeschaltet.
(11) REL/APO Bei Betätigung der Taste wird die Relativ-Messung aktiviert. Durch einen langen Tastendruck können Sie die Auto-Power-Off Funktion aus- bzw. einschalten.
(12) Display Zum Ablesen der Messwerte.

Gleichspannungsmessung / V=

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen. Die Polarität der Spannung wird ebenfalls angezeigt.

Messbereich	Auflösung	Eingangs-wider-stand	Überspan-nungsschutz	Genauigkeit
600 mV	0,1 mV	>1000 MΩ	250 Vrms	±0,7 % vom Mess-bereich + 2 Digit
6 V	1 mV	>10 MΩ	750 Vrms
60 V	10 mV
600 V	100 mV

Wechselspannungsmessung / V\~

Mit dem Wahlschalter den geeigneten Bereich einstellen. "SEL"-Taster betätigen und AC auswählen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfling verbinden. Messergebnis vom Display ablesen.

Messbereich	Auflösung	Eingangs-wider-stand	Überspan-nungsschutz	Genauigkeit
600 mV	0,1 mV	>1000 MΩ	250 Vrms	±0,8 % vom Mess-bereich + 3 Digit
6 V	1 mV	>10 MΩ	750 Vrms
60 V	10 mV
600 V	100 mV

Frequenzbereich: 10 Hz - 1,2 kHz

Gleichstrommessung / A=

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "mA", bzw. "10 A"-Buchse verbinden. Die Messleitungen mit dem Prüfling verbinden und das Messergebnis vom Display ablesen. Die Stromrichtung wird durch Vorzeichen ebenfalls angezeigt.

Bei einem Strom über 600 mA, muss zur Messung die "10 A"-Buchse benutzt werden!

Messbereich	Auflösung	Überspannungsschutz	Genauigkeit
600 μA	0.1 μA	600mA/250Vselbstrücksetzende Sicherung.	±1,2 % vom Messbereich + 3 Digit
6000 μA	1 μA
60 mA	10 mA
600 mA	100 μA
10 A	10 mA	10A/1000V	±2,0 % vom Messbereich + 10 Digit

Im 10 A-Bereich maximale Einschaltdauer beachten!

Wechselstrommessung / A\~

Mit dem Wahlschalter den geeigneten Bereich einstellen. "SEL"- Taster betätigen und AC auswählen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "mA", bzw. "10 A"-Buchse verbinden. Die Messleitungen mit dem Prüfling verbinden und das Messergebnis vom Display ablesen.

Bei einem Strom über 600 mA, muss zur Messung die "10 A"-Buchse benutzt werden!

Messbereich	Auflösung	Überspannungsschutz	Genauigkeit
600 μA	0.1 μA	600mA/250Vselbstrücksetzende Sicherung.	±1,5 % vom Messbereich + 3 Digit
6000 μA	1 μA
60 mA	10 mA
600 mA	100 μA
10 A	10 mA	10A/1000V	±3,0 % vom Messbereich + 10 Digit

Frequenzbereich: 10 Hz - 1,2 kHz

Widerstandsmessung / Ω

Mit dem Wahlschalter den geeigneten Bereich einstellen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfling verbinden und das Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
600 Ω	0.1 Ω	±1,2 % + 5 Digit
6 KΩ	1 Ω
60 KΩ	10 Ω
600 KΩ	100 Ω
6 MΩ	1 KΩ
60 MΩ	10 KΩ	± 2,0 %+ 10 Digit

Überspannungsschutz: 250 V RMS

Leerlaufspannung: 1,2 V

Diodentest

Den Wahlschalter auf 📄 / 📋 "einstellen. "SEL"-Taster 2x betätigen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfling verbinden (rote Messleitung = Anode, schwarze Messleitung = Kathode). Die Vorwärtsspannung wird angezeigt.

Messbereich

Auflösung

1 mV

Anzeige

Vorwärtsspannung

Überspannungsschutz: 250 V RMS

Leerlaufspannung: 3,2 V

Durchgangstest

Mit dem Wahlschalter auf "▶ / 📊" einstellen. "SEL"-Taster betätigen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden.

Messbereich

Funktion

Der integrierte Summer meldet Durchgang unterhalb 50 Ω

Leerlaufspannung: 1,0 V

Temperatur

Den Wahlschalter auf "°C" einstellen. Schließen Sie einen Typ-K Temperaturfühler (Nickel-Chrom / Nickel) an den Buchsen "V/Ω" und "COM" an. Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
-20 bis 0 °C	1 °C	±2 % + 3 Digit
0 bis 400 °C		±1 % + 2 Digit
400 bis 1000 °C		±2 % + 2 Digit
-4 bis 32 °F	1 °F	±2 % + 6 Digit
32 bis 752 °F		±1 % + 4 Digit
752 bis 1832 °F		±2 % + 4 Digit

Frequenz

Den Wahlschalter auf "Hz" einstellen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden und das Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
10 Hz	0,001 Hz	±1 % + 5 Digit
100 Hz	0,01 kHz
1 kHz	0,1 Hz
10 kHz	1 Hz
100 kHz	10 Hz
1 MHz	100 Hz
10 MHz	1 kHz

Überspannungsschutz: 250 V RMS

Tastgrad

Den Wahlschalter auf "%/Hz" einstellen. "Hz/%"-Taster betätigen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden und das Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
0 – 99 %	0,1 %	±3 % + 2 Digit

Überspannungsschutz: 250 V RMS

Kapazitätsmessung / F

Den Wahlschalter auf " [▶] / 📄" einstellen. "SEL"-Taster 3x betätigen. Die schwarze Messleitung mit der "COM"-Buchse und die rote Messleitung mit der "V/Ω" Buchse verbinden. Messleitungen mit dem Prüfkreis verbinden und das Messergebnis vom Display ablesen.

Messbereich	Auflösung	Genauigkeit
60 nF	10 pF	± 4 % + 3 Digit
600 nF	100 pF
6 μF	1 nF
60 μF	10 nF
600 μF	100 nF
6 mF	1 μF
60 mF	10 μF

Die Kondensatoren vor jeder Messung entladen.

Automatische Abschaltung

Nach ca. 15 Minuten schaltet sich das Gerät ab (APO). Durch längeres Drücken der "APO"-Taste wird die Auto Power Off Funktion ein- / ausgeschaltet.

Hintergrundbeleuchtung

Durch längeres Drücken der "HOLD"-Taste wird die Hintergrundbeleuchtung eingeschaltet. Nach ca. 1 Minute schaltet sich die Beleuchtung automatisch ab.

Speicherfunktion (HOLD)

An schwierigen Messpositionen kann das Display eventuell nicht korrekt abgelesen werden. Durch Drücken der "HOLD"-Taste wird der aktuelle Messwert eingefroren und kann dann bequem abgelesen werden. Durch erneutes Drücken der "HOLD"-Taste gelangen Sie zum normalen Messbetrieb zurück.

True RMS

Bei der Messung von nicht sinusförmigen Wellenformen, treten bei Nutzung der True RMS Funktion geringere Messfehler auf, als bei der Nutzung von herkömmlichen Messverfahren. Sinusförmige und nicht- sinusförmige Signale können mit der True RMS Funktion exakt gemessen werden.

Wartung

Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung.

Reinigung

Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden.

Batteriewechsel

Der Batteriewechsel wird nötig, wenn das Batteriesymbol 📄m Display erscheint. Vor dem Batteriewechsel müssen die Messleitungen vom Gerät getrennt sein! Rückseitig befindliche Schrauben entfernen, Batteriefach öffnen und entladene Batterie entfernen. Neue Batterien (2 × 1,5V AA) einlegen. Batteriefach aufsetzen und zuschrauben.

Verwenden Sie nur die angegebenen Batterien!

Batterien gehören nicht in den Hausmüll! Beachten Sie die gesetzlichen Entsorgungsvorschriften!

Sicherungswechsel

Rückseitig befindliche Schrauben entfernen, Batteriefach öffnen und Sicherung entfernen. Neue Sicherung (F 10A) einlegen. Batteriefach aufsetzen und zuschrauben.

Verwenden Sie nur die angegebenen Sicherungen!

Nach der Norm EN 61010-1 werden folgende Messkategorien definiert:

Messkategorie CAT II

Messungen an Stromkreisen die elektrisch direkt mit dem Netz verbunden sind, über Stecker in Haushalt, Büro und Labor.

Messkategorie CAT III

Messungen an der Gebäudeinstallation: Stationäre Verbraucher, Verteileranschluss, Geräte fest am Verteiler.

Messkategorie CAT IV

Messungen an der Quelle der Niederspannungsinstallation: Zähler, primärer Überspannungsschutz, Hauptanschluss

Technische Daten

Gleichspannungsmessung	0 V ~ 600 V
Wechselspannungsmessung	0 V ~ 600 V
Gleichstrommessung	0 A ~ 10 A
Wechselstrommessung	0 A ~ 10 A
Widerstandsmessung	0 Ω ~ 60 MΩ
Durchgangsprüfung	0 Ω ~ 50 Ω
Temperaturmessung	-20 °C ~ 1000 °C-4 °F ~ 1832 °F
Frequenzmessung	0 Hz ~10 MHz
Sicherungen	F 600 mA selbstrücksetzend(wartungsfrei) undF 10 A (10,3 x 38 mm)
Polaritätsanzeige	automatisch
Überlaufanzeige	"OL" wird angezeigt
Überspannungskategorie	CAT III 600 V
Batteriezustand	Batteriesymbol wird angezeigt
Stromversorgung	2 x 1,5 V AA
Betriebstemperatur	0 °C bis 40 °C
Lagertemperatur	-10 °C bis 50 °C
Abmessungen	183 × 95 × 50 mm
Gewicht	410 g inkl. Batterie

Information

Safety information

WARNING

Frequentiebereik: 10 Hz - 1,2 kHz

Frequentiebereik: 10 Hz - 1,2 kHz

Weerstandsmeting / Ω

MAXIMUM APO □ REL + - °C DC 88888 % mgN/F MHz AC 12 11 10 9 8 1 2 3 7 6 10A μA mA COM VN INT: 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10A 10 HOLD FL BL NC VND VND FL N MΩ Q F T 25V Hx °C 25μA 2mA E OA 4 5

(1) Hz/%

Testboy GmbH Tel: [phone] Elektrotechnische Spezialfabrik Fax: [phone] Beim Alten Flugplatz 3 D-49377 Vechta www.testboy.de Germany [e-mail]
