Jubi-Box 316 - Multímetro Testboy - Manual de uso y guía de instrucciones gratis

Tipo de producto	Multímetro digital
Marca	Testboy
Modelo	Jubi-Box 316
Categoría de medición	CAT III 600 V
Pantalla	Digital con retroiluminación
True RMS	Sí
Rango de tensión continua	0 V a 600 V
Rango de tensión alterna	0 V a 600 V (10 Hz - 1,2 kHz)
Rango de corriente continua	0 A a 10 A
Rango de corriente alterna	0 A a 10 A (10 Hz - 1,2 kHz)
Rango de resistencia	0 Ω a 60 MΩ
Rango de capacidad	0 nF a 60 mF
Rango de frecuencia	0 Hz a 10 MHz
Rango de temperatura	-20 °C a 1000 °C / -4 °F a 1832 °F
Prueba de continuidad	Sí (umbral < 50 Ω)
Prueba de diodos	Sí
Función de retención (Hold)	Sí
Apagado automático	Sí (15 minutos)
Alimentación	2 pilas AA 1,5 V
Fusibles	F 600 mA (auto-rearme) y F 10 A (10,3 x 38 mm)
Dimensiones	183 × 95 × 50 mm
Peso	410 g (con pilas)
Limpieza	Paño húmedo y detergente suave
Reemplazo de pilas	Cuando aparece el símbolo de pila
Reemplazo de fusibles	Fusible 10A, compartimiento de pilas

Preguntas frecuentes - Jubi-Box 316 Testboy

¿Cómo medir una tensión continua con el Jubi-Box 316?

Para medir una tensión continua, ajuste el selector al rango V= deseado. Conecte el cable negro al conector COM y el cable rojo al conector V/Ω. Coloque las puntas en los puntos de medición. Lea el valor y la polaridad en la pantalla.

¿Cómo activar la retroiluminación de la pantalla?

Mantenga presionada la tecla HOLD (aproximadamente 1 segundo) para encender la retroiluminación. Se apaga automáticamente después de aproximadamente 1 minuto.

¿Qué significa la indicación 'OL' en el multímetro?

OL significa OverLoad (sobrecarga). El valor medido supera el rango seleccionado. Elija un rango superior o verifique el circuito.

¿Cómo reemplazar la pila del dispositivo?

Cuando aparezca el símbolo de pila, desconecte los cables. Retire los tornillos en la parte posterior, abra el compartimiento, reemplace las pilas usadas por dos pilas AA nuevas (1,5 V), cierre y vuelva a atornillar.

¿Cómo usar la función de medición relativa (REL)?

Presione la tecla REL/APO para activar la medición relativa. El valor actual se convierte en la referencia (0). La pantalla muestra la diferencia respecto a esa referencia. Presione nuevamente para salir.

¿Cuál es la función del apagado automático y cómo desactivarlo?

El apagado automático (APO) apaga el dispositivo después de 15 minutos de inactividad para ahorrar pilas. Para desactivarlo, mantenga presionada la tecla APO hasta que desaparezca el símbolo APO.

¿Cómo probar un diodo con este dispositivo?

Ajuste el selector al símbolo de diodo (▶/). Presione dos veces SEL para seleccionar la prueba de diodo. Conecte el cable rojo al ánodo y el cable negro al cátodo. La pantalla muestra la tensión directa del diodo.

¿Qué hacer si el dispositivo no muestra ningún valor?

Verifique que las pilas estén cargadas, que los fusibles no estén fundidos, que los cables estén correctamente conectados (COM y V/Ω), y que el rango de medición sea apropiado. Si no se muestra nada, reemplace las pilas.

¿Cómo medir una corriente superior a 600 mA?

Para una corriente superior a 600 mA, conecte el cable rojo al conector 10A (en lugar de mA). Seleccione el rango 10A en el selector. Respete la duración máxima de encendido (no exceder 10 A continuos).

¿Cuál es la precisión de la medición de resistencia?

La precisión para la medición de resistencia es de ±1,2 % del valor medido + 5 dígitos para los rangos hasta 6 MΩ, y ±2,0 % + 10 dígitos para el rango de 60 MΩ.

MANUAL DE USUARIO Jubi-Box 316 Testboy

Manual de instrucciones

Testboy®est. 1953 53

Manuale dell'utente

Testboy®est. 1953 66

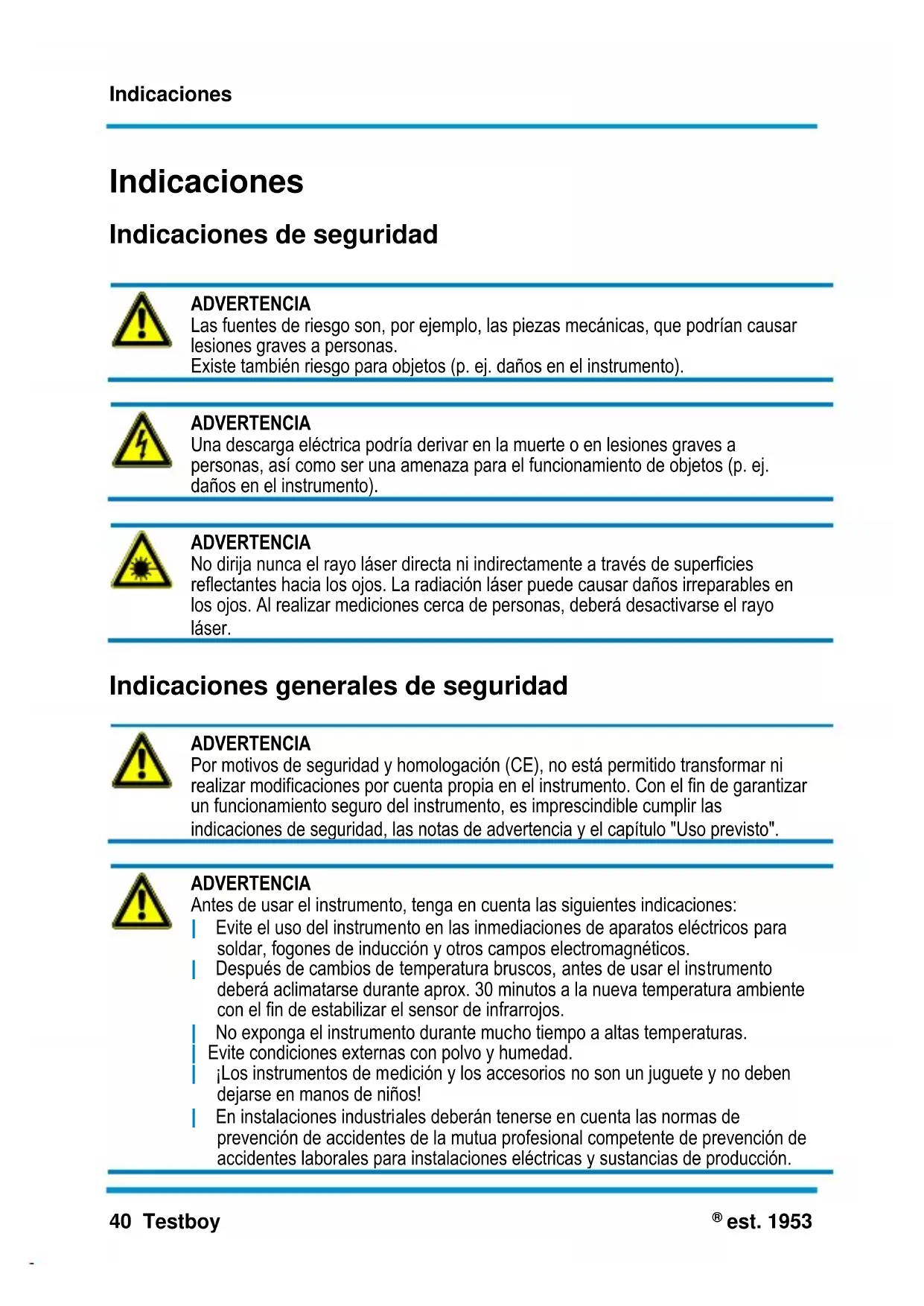

Indicaciones de seguridad

ADVERTENCIA

Las fuentes de riesgo son, por ejemplo, las piezas mecánicas, que podrían causar lesiones graves a personas.

Existe también riesgo para objetos (p. ej. daños en el instrumento).

ADVERTENCIA

Una descarga eléctrica podría derivar en la muerte o en lesiones graves a personas, así como ser una amenaza para el funcionamiento de objetos (p. ej. daños en el instrumento).

ADVERTENCIA

No dirija nunca el rayo láser directa ni indirectamente a través de superficies reflectantes hacia los ojos. La radiación láser puede causar daños irreparables en los ojos. Al realizar mediciones cerca de personas, deberá desactivarse el rayo láser.

Indicaciones generales de seguridad

ADVERTENCIA

Por motivos de seguridad y homologación (CE), no está permitido transformar ni realizar modificaciones por cuenta propia en el instrumento. Con el fin de garantizar un funcionamiento seguro del instrumento, es imprescindible cumplir las indicaciones de seguridad, las notas de advertencia y el capítulo "Uso previsto".

ADVERTENCIA

Antes de usar el instrumento, tenga en cuenta las siguientes indicaciones:

Evite el uso del instrumento en las inmediaciones de aparatos eléctricos para soldar, fogones de inducción y otros campos electromagnéticos.
Después de cambios de temperatura bruscos, antes de usar el instrumento deberá aclimatarse durante aprox. 30 minutos a la nueva temperatura ambiente con el fin de estabilizar el sensor de infrarrojos.
No exponga el instrumento durante mucho tiempo a altas temperaturas.
Evite condiciones externas con polvo y humedad.
¡Los instrumentos de medición y los accesorios no son un juguete y no deben dejarse en manos de niños!
En instalaciones industriales deberán tenerse en cuenta las normas de prevención de accidentes de la mutua profesional competente de prevención de accidentes laborales para instalaciones eléctricas y sustancias de producción.

Tenga en cuenta las cinco reglas de oro en electricidad:

1 Desconexión, corte visible o efectivo.
2 Prevenir cualquier posible realimentación. Bloqueo y señalización.
3 Verificar la ausencia de tensión (debe determinarse en dos polos).
4 Puesta a tierra y cortocircuito
5 Señalización de la zona de trabajo

Uso previsto

El instrumento ha sido previsto únicamente para los usos descritos en el manual de instrucciones. Está prohibido cualquier otro uso. Este podría causar accidentes o la destrucción del instrumento. Estos usos resultarán en la anulación inmediata de cualquier derecho por garantía del operario frente al fabricante.

Para proteger el instrumento frente a daños, extraiga las pilas cuando el instrumento no se vaya a utilizar durante un periodo de tiempo prolongado.

En caso de producirse daños en la integridad física de las personas o daños materiales ocasionados por la manipulación inadecuada o por el incumplimiento de las indicaciones de seguridad, no asumimos ninguna responsabilidad. En estos casos queda anulado cualquier derecho por garantía. Un símbolo de exclamación dentro de un triángulo señala las indicaciones de seguridad en el manual de instrucciones. Antes de la puesta en servicio, lea completamente el manual. Este instrumento dispone de homologación CE y cumple, por tanto, las directivas requeridas.

Nos reservamos el derecho a realizar modificaciones en las especificaciones sin previo aviso © 2017 Testboy GmbH, Alemania.

Cláusula de exención de responsabilidad

¡Los derechos por garantía quedan anulados cuando los daños han sido producidos por incumplimiento del manual! ¡No asumimos ninguna responsabilidad por los daños derivados resultantes!

Testboy no asume responsabilidad alguna por los daños que resulten de:

El incumplimiento del manual.

Las modificaciones en el producto no autorizadas por Testboy.

Las piezas de repuesto no fabricadas o no autorizadas por Testboy.

El trabajo bajo los efectos del alcohol, drogas o medicamentos.

Exactitud del manual de instrucciones

Este manual de instrucciones ha sido redactado con gran esmero. No asumimos garantía alguna por la exactitud y la integridad de los datos, las imágenes ni los dibujos. Reservado el derecho a realizar modificaciones, corregir erratas y errores.

Eliminación de deshechos

Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad, una vez finalizada su vida útil, de devolver el instrumento a los puntos de recogida adecuados para chatarra eléctrica.

La Directiva RAEE regula la recogida y el reciclaje de residuos de aparatos eléctricos y electrónicos. Los productores de aparatos eléctricos están obligados a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos. Los aparatos eléctricos no podrán ser recogidos por tanto en los flujos de residuos "normales". Los aparatos eléctricos deberán reciclarse y eliminarse por separado. Todos los aparatos afectados por esta directiva llevan este logotipo.

Eliminación de pilas usadas

Usted, como consumidor final, está obligado por ley a retornar todas las pilas y baterías usadas (ley sobre pilas). ¡Está prohibido desecharlas en la basura doméstica!

Las pilas/baterías con sustancias nocivas están marcadas con los símbolos indicados en el margen. Estos señalan la prohibición de desecharlas en la basura doméstica.

Los símbolos de los metales pesados determinantes son:

Cd = cadmio, Hg = mercurio, Pb = plomo.

Podrá entregar las pilas/baterías usadas en los puntos de recogida de su municipio o en cualquier comercio que venda pilas/baterías sin ningún coste adicional para usted.

Certificado de calidad

Todas las actividades y procesos relacionados con la calidad realizados dentro de Testboy GmbH son controlados de forma permanente mediante un sistema de gestión de calidad. La empresa Testboy GmbH certifica además que los dispositivos de revisión y los instrumentos empleados durante el calibrado están sometidos a un control permanente para equipos de inspección, medición y ensayo.

Declaración de conformidad

El producto cumple las directivas actuales. Encontrará más información en www.testboy.de

Manejo

Introducción

El Testboy® est. 1953 es un multímetro de uso universal. Este instrumento de medición ha sido fabricado de acuerdo a las últimas normas de seguridad y garantiza un trabajo seguro y fiable. El multímetro es, tanto en el ámbito comercial como industrial, así como para los electricistas aficionados, una valiosa ayuda en todas las tareas comunes de medición.

Medidas de seguridad

El est. 1953 ha salido de fábrica en un estado técnico perfecto en lo referente a la seguridad. Para mantener este estado el usuario deberá respetar las indicaciones de seguridad incluidas en estas instrucciones.

¡Atención!

Utilice solo los cables de medición de seguridad suministrados o cables equivalentes que correspondan a la misma categoría de medición.

Para evitar una descarga eléctrica se deben respetar las medidas preventivas al trabajar con tensiones superiores a 120 V (60 V) CC o 50 V (25 V) CA efectiva. Estos valores representan según la DIN VDE el límite de las tensiones perceptibles. (Los valores entre paréntesis son válidos para, por ejemplo, ámbitos médicos o agrícolas.)
Antes de cada medición, asegurarse de que los cables de medición y el instrumento de comprobación están en perfecto estado.
Los cables de medición y las puntas de prueba solo deben agarrarse por los mangos previstos para ello. Se debe evitar el contacto con las puntas de prueba bajo cualquier circunstancia.

El instrumento de comprobación solo se debe emplear dentro de los rangos de medición especificados.

¡Atención!

Antes de usar se debe revisar el instrumento para comprobar que funciona correctamente (p. ej. en una fuente de tensión conocida, ver también DIN VDE 0105, sección 1).

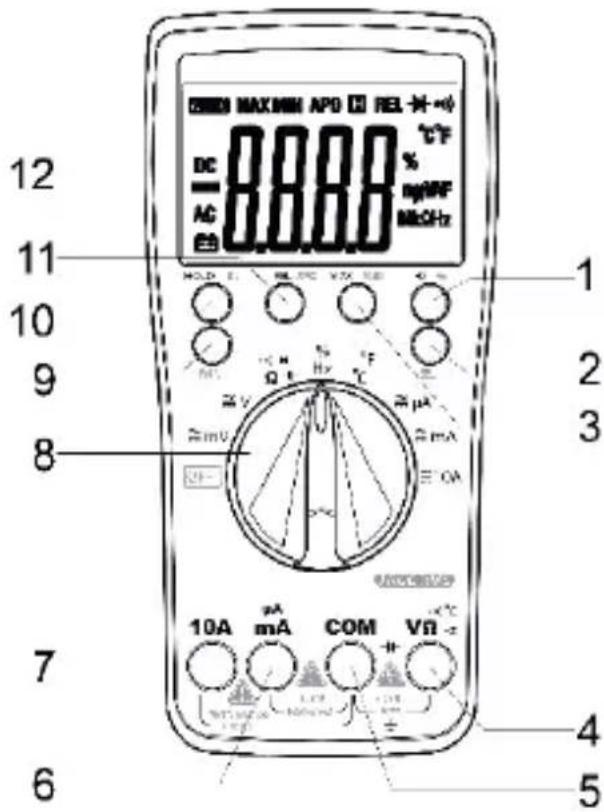

Descripción de interruptores, pulsadores y casquillos

MAXIMUM APO □ REL +/- DC 8888% mg/FF AC ACHz 12 11 10 9 8 1 2 3 7 6 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10A mA COM Vn 10B MAX Minimum APO □ REL +/- °C F % mg/FF MHz HOLD E REL/PC MAX VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT VOUT

(1) Hz/%

Para conmutar entre la medición de frecuencia y el ciclo de trabajo

(2) Tecla SEL

Al accionar la tecla se conmuta la función de medición actual p. ej. de CC a CA.

(3) MAX/MIN

Al accionarla se muestra el valor máximo o el mínimo de la medición según la función.

(4) Casquillo de entrada V/Ω

Cable de medición rojo para todos los tipos de señales admisibles por el instrumento.

(5) Casquillo a masa COM

Cable de medición negro para todos los tipos de señales admisibles por el instrumento.

(6) Casquillo μA/mA

Para mediciones de corriente hasta 600 mA.

(7) Casquillo 10 A

En caso de mediciones de corriente a partir de 600 mA se debe utilizar el casquillo 10 A.

(8) Interruptor de encendido/apagado / Interruptor selector de función de medición

Enciende el instrumento. La función de medición se elige según la posición del interruptor.

(9) RAN

Al accionar la tecla se selecciona manualmente el margen de medición.

(10) Hold/BL

Al accionar la tecla se guarda el valor de medición en la pantalla. Pulsando durante más tiempo se enciende la iluminación de fondo de la pantalla.

(11) REL/APO

Al pulsar la tecla se activa la medición relativa. Pulsando durante más tiempo se enciende o apaga la función Auto-Power-Off.

(12) Pantalla

Para leer los valores de medición.

Medición de tensión continua / V=

Ajustar el rango adecuado con el conmutador selector. Conectar el cable de medición negro con el casquillo "COM" y el cable de medición rojo con el casquillo "V/Ω".

Conectar los cables de medición con la pieza de control. Leer los resultados de medición en la pantalla. También se indicará la polaridad de la tensión.

Margen de medición	Resolución	Resistencia de entrada	Protección de sobretensión	Precisión
600 mV	0,1 mV	>1000 MΩ	250 Vrms	±0,7 % del margen de medición + 2 dígitos
6 V	1 mV	>10 MΩ	750 Vrms
60 V	10 mV
600 V	100 mV

Medición de tensión alterna / V\~

Ajustar el rango adecuado con el conmutador selector. Pulsar la tecla "SEL" y seleccionar AC. Conectar el cable de medición negro con el casquillo "COM" y el cable de medición rojo con el casquillo "V/Ω". Conectar los cables de medición con la pieza de control. Leer los resultados de medición en la pantalla.

Margen de medición	Resolución	Resistencia de entrada	Protección de sobretensión	Precisión
600 mV	0,1 mV	>1000 MΩ	250 Vrms	±0,8 % del margen de medición + 3 dígitos
6 V	1 mV	>10 MΩ	750 Vrms
60 V	10 mV
600 V	100 mV

Gama de frecuencia: 10 Hz - 1,2 kHz

Medición de corriente continua / A=

Ajustar el rango adecuado con el conmutador selector. Conectar el cable de medición negro con el casquillo "COM" y el cable de medición rojo con el casquillo "mA" o el casquillo "10 A". Conectar los cables de medición con la pieza de control y leer el resultado de la medición en la pantalla. También se indicará el sentido de la corriente mediante signos.

¡Con una corriente superior a 600 mA se debe utilizar para la medición el casquillo "10 A"!

Margen de medición	Resolución	Protección de sobretensión	Precisión
600 μA	0.1 μA	600mA/250V Fusible con rearme automático.	±1,2 % del margen de medición + 3 dígitos
6000 μA	1 μA
60 mA	10 mA
600 mA	100 μA
10 A	10 mA	10A/1000V	±2,0 % del margen de medición + 10 dígitos

¡Tener en cuenta el tiempo de conexión máxima en el rango 10 A!

Medición de corriente alterna / A\~

Ajustar el rango adecuado con el conmutador selector. Pulsar la tecla "SEL" y seleccionar AC. Conectar el cable de medición negro con el casquillo "COM" y el cable de medición rojo con el casquillo "mA" o el casquillo "10 A". Conectar los cables de medición con la pieza de control y leer el resultado de la medición en la pantalla.

¡Con una corriente superior a 600 mA se debe utilizar para la medición el casquillo "10 A"!

Margen de medición	Resolución	Protección de sobretensión	Precisión
600 μA	0.1 μA	600mA/250V Fusible con rearme automático.	±1,5 % del margen de medición + 3 dígitos
6000 μA	1 μA
60 mA	10 mA
600 mA	100 μA
10 A	10 mA	10A/1000V	±3,0 % del margen de medición + 10 dígitos

Gama de frecuencia: 10 Hz - 1,2 kHz

Medición de la resistencia / Ω

Ajustar el rango adecuado con el conmutador selector. Conectar el cable de medición negro con el casquillo "COM" y el cable de medición rojo con el casquillo "V/Ω". Conectar los cables de medición con la pieza de control y leer el resultado de la medición en la pantalla.

Margen de medición	Resolución	Precisión
600 Ω	0,1 Ω	±1,2 % + 5 dígitos
6 KΩ	1 Ω
60 KΩ	10 Ω
600 KΩ	100 Ω
6 MΩ	1 KΩ
60 MΩ	10 KΩ	± 2,0 %+ 10 dígitos

Protección de sobretensión: 250 V RMS

Tensión de marcha en vacío: 1,2 V

Test de diodos

Ajustar el conmutador selector a "→ /". Pulsar 2 veces la tecla "SEL". Conectar el cable de medición negro con el casquillo "COM" y el cable de medición rojo con el casquillo "V/Ω". Conectar los cables de medición con la pieza de control (cable de medición rojo = ánodo, cable de medición negro = cátodo). Se mostrará la tensión directa.

Margen de medición

Resolución

1 mV

Indicación

Tensión directa

Protección de sobretensión: 250 V RMS

Tensión de marcha en vacío: 3,2 V

Prueba de continuidad

Ajustar con el conmutador selector a "☐ / ☐". Pulsar la tecla "SEL". Conectar el cable de medición negro con el casquillo "COM" y el cable de medición rojo con el casquillo "V/Ω•". Conectar los cables de medición con el circuito de control.

Margen de medición

Funcionamiento

El zumbador integrado avisa del paso por debajo de 50 Ω

Tensión de marcha en vacío: 1,0 V

Temperatura

Ajustar el conmutador selector a "°C". Conecte un sensor de temperatura tipo K (níquel-cromo/níquel) a los casquillos "V/Ω" y "COM". Leer los resultados de medición en la pantalla.

Margen de medición	Resolución	Precisión
-20 hasta 0 °C	1 °C	±2 % + 3 dígitos
0 hasta 400 °C		±1 % + 2 dígitos
400 hasta 1000 °C		±2 % + 2 dígitos
-4 hasta 32 °F	1 °F	±2 % + 6 dígitos
32 hasta 752 °F		±1 % + 4 dígitos
752 hasta 1832 °F		±2 % + 4 dígitos

Frecuencia

Ajustar el conmutador selector a "Hz". Conectar el cable de medición negro con el casquillo "COM" y el cable de medición rojo con el casquillo "V/Ω". Conectar los cables de medición al circuito de prueba y leer el resultado de la medición en la pantalla.

Margen de medición	Resolución	Precisión
10 Hz	0,001 Hz	±1 % + 5 dígitos
100 Hz	0,01 kHz
1 kHz	0,1 Hz
10 kHz	1 Hz
100 kHz	10 Hz
1 MHz	100 Hz
10 MHz	1 kHz

Protección de sobretensión: 250 V RMS

Ciclo de trabajo

Ajustar el conmutador selector a "%/Hz". Pulsar la tecla "Hz/%". Conectar el cable de medición negro con el casquillo "COM" y el cable de medición rojo con el casquillo "V/Ω". Conectar los cables de medición al circuito de prueba y leer el resultado de la medición en la pantalla.

Margen de medición	Resolución	Precisión
0 – 99 %	0,1 %	±3 % + 2 dígitos

Protección de sobretensión: 250 V RMS

Medición de capacidad / F

Ajustar el conmutador selector a "→/". Pulsar 3 veces la tecla "SEL". Conectar el cable de medición negro con el casquillo "COM" y el cable de medición rojo con el casquillo "V/Ω". Conectar los cables de medición al circuito de prueba y leer el resultado de la medición en la pantalla.

Margen de medición	Resolución	Precisión
60 nF	10 pF	± 4 % + 3 dígitos
600 nF	100 pF
6 μF	1 nF
60 μF	10 nF
600 μF	100 nF
6 mF	1 μF
60 mF	10 μF

Descargar los condensadores antes de cada medición.

Desconexión automática

Transcurridos aprox. 15 minutos, el instrumento se desconecta automáticamente (APO). Pulsando durante unos segundos la tecla "APO" se conecta/desconecta la función Auto Power Off.

Iluminación de fondo

Pulsando durante unos segundos la tecla "HOLD" se conecta la iluminación de fondo. Transcurrido aprox. 1 minuto, la iluminación se desconecta automáticamente.

Función de memoria (HOLD)

En posiciones de medición difíciles puede que no sea posible leer correctamente la pantalla. Pulsando la tecla "HOLD" se congela el valor de medición actual y se podrá leer entonces cómodamente. Volviendo a pulsar la tecla "HOLD" retornará al modo de medición normal.

True RMS

Para la medición de formas de onda no sinusoidales se producen menos errores de medición al utilizar la función True RMS que si se utilizan los procedimientos habituales.

Las señales sinusoidales y no sinusoidales pueden medirse exactamente con la función True RMS.

Mantenimiento

El aparato no requiere ningún mantenimiento durante el servicio de acuerdo con el manual de instrucciones.

Limpieza

Si el instrumento se ha ensuciado debido al uso diario, se puede limpiar con un paño húmedo y un detergente doméstico suave. No utilizar jamás productos de limpieza corrosivos o disolventes para limpiar.

Cambio de pilas

Es necesario cambiar las pilas cuando aparezca el símbolo de pila en la pantalla. ¡Antes de cambiar la pila, se deben desconectar los cables de medición del instrumento! Retirar los tornillos de la parte posterior, abrir el compartimento de pilas y retirar las pilas usadas. Colocar pilas nuevas (2 x 1,5 V AA). Colocar la tapa del compartimento de pilas y atornillar.

¡Utilice únicamente las pilas especificadas!

¡Las pilas no deben desecharse en la basura doméstica! ¡Respete las normas legales de eliminación de residuos!

Cambio de fusibles

Retirar los tornillos de la parte posterior, abrir el compartimento de pilas y retirar el fusible. Colocar un fusible nuevo (F 10A). Colocar la tapa del compartimento de pilas y atornillar.

¡Utilice únicamente los fusibles especificados!

Según la norma EN 61010-1 existen las siguientes categorías de medición:

Categoría de medición CAT II

Mediciones en circuitos que están conectados eléctricamente de forma directa con la red mediante conectores en el hogar, la oficina y el laboratorio.

Categoría de medición CAT III

Mediciones en la instalación del edificio: Consumidores fijos, conexión a distribuidor, instrumentos fijos en el distribuidor.

Categoría de medición CAT IV

Mediciones en la fuente de la instalación de baja tensión: Contadores, protección primaria contra sobretensión, conexión principal.

Datos técnicos

Medición de tensión continua	0 V ~ 600 V
Medición de tensión alterna	0 V ~ 600 V
Medición de corriente continua	0 A ~ 10 A
Medición de corriente alterna	0 A ~ 10 A
Medición de resistencia	0 Ω ~ 60 MΩ
Control de continuidad	0 Ω ~ 50 Ω
Medición de temperatura	-20 °C ~ 1000 °C-4 °F ~ 1832 °F
Medición de frecuencia	0 Hz ~10 MHz
Fusibles	F 600 mA con rearme automático(no necesita mantenimiento) yF 10 A (10,3 x 38 mm)
Indicación de polaridad	automática
Indicador de desbordamiento	Se muestra "OL"
Categoría de sobretensión	CAT III 600 V
Estado de la pila	Se muestra el símbolo de pila
Suministro de corriente	2 x 1,5 V AA
Temperatura de servicio	0 °C a 40 °C
Temperatura de almacenamiento	-10 °C a 50 °C
Dimensiones	183 × 95 × 50 mm
Peso	410 g pila incluida

Avvertenze
