MANUAL DE USUARIO TV 341 Testboy

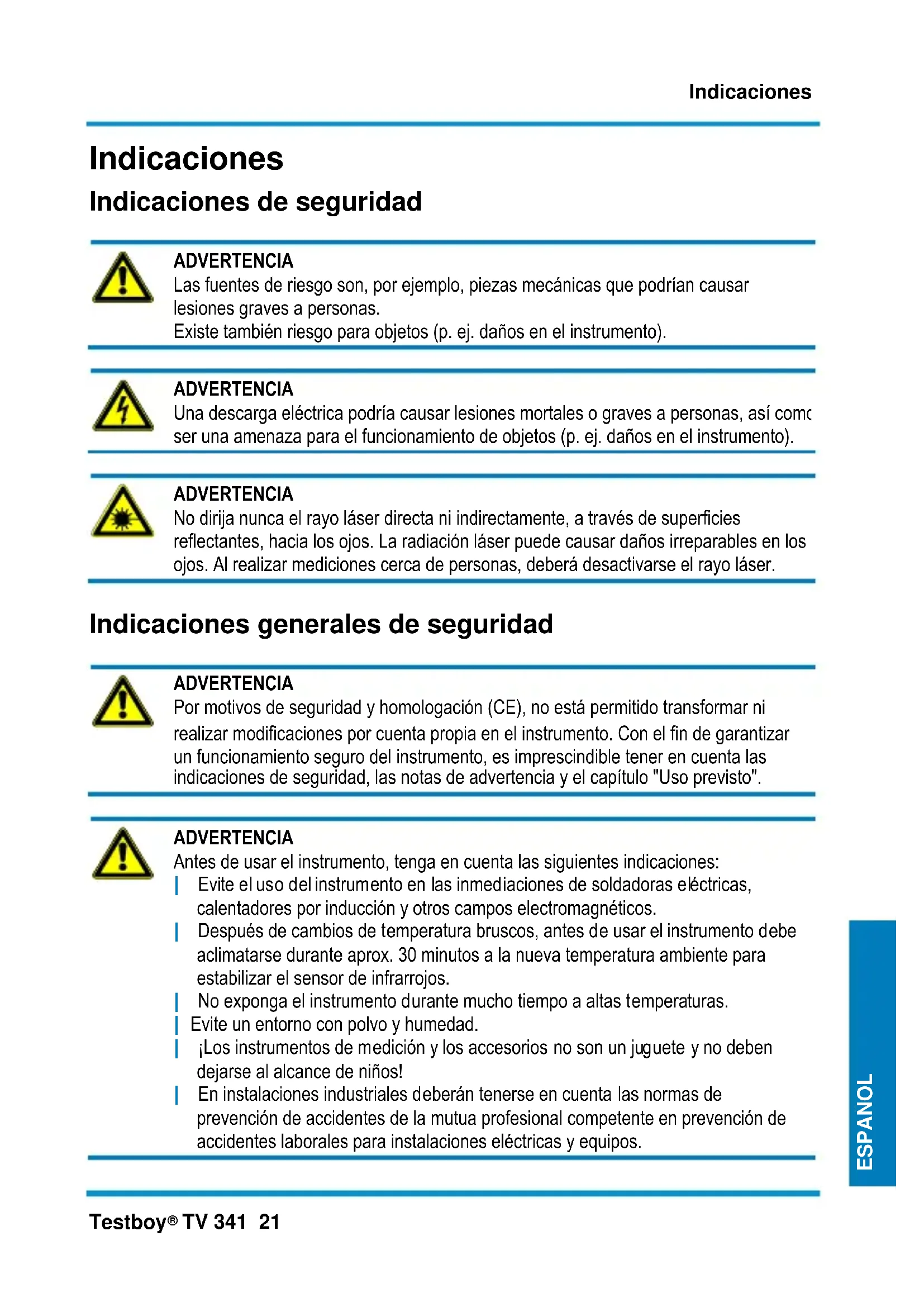

TV 341 21 ESPAÑOL ESPAÑOL ESPAÑOL Indicaciones Indicaciones de seguridad

ADVERTENCIA Las fuentes de riesgo son, por ejemplo, piezas mecánicas que podrían causar lesiones graves a personas. Existe también riesgo para objetos (p. ej. daños en el instrumento).

ADVERTENCIA Una descarga eléctrica podría causar lesiones mortales o graves a personas, así como ser una amenaza para el funcionamiento de objetos (p. ej. daños en el instrumento).

ADVERTENCIA No dirija nunca el rayo láser directa ni indirectamente, a través de superficies reflectantes, hacia los ojos. La radiación láser puede causar daños irreparables en los ojos. Al realizar mediciones cerca de personas, deberá desactivarse el rayo láser.

Indicaciones generales de seguridad

ADVERTENCIA Por motivos de seguridad y homologación (CE), no está permitido transformar ni realizar modificaciones por cuenta propia en el instrumento. Con el fin de garantizar un funcionamiento seguro del instrumento, es imprescindible tener en cuenta las indicaciones de seguridad, las notas de advertencia y el capítulo "Uso previsto".

ADVERTENCIA Antes de usar el instrumento, tenga en cuenta las siguientes indicaciones: | Evite el uso del instrumento en las inmediaciones de soldadoras eléctricas, calentadores por inducción y otros campos electromagnéticos. | Después de cambios de temperatura bruscos, antes de usar el instrumento debe aclimatarse durante aprox. 30 minutos a la nueva temperatura ambiente para estabilizar el sensor de infrarrojos. | No exponga el instrumento durante mucho tiempo a altas temperaturas. | Evite un entorno con polvo y humedad. | ¡Los instrumentos de medición y los accesorios no son un juguete y no deben dejarse al alcance de niños! | En instalaciones industriales deberán tenerse en cuenta las normas de prevención de accidentes de la mutua profesional competente en prevención de accidentes laborales para instalaciones eléctricas y equipos.Indicaciones 22 Testboy

Tenga en cuenta las cinco reglas de oro en electricidad: 1 Desconexión, corte efectivo. 2 Prevenir cualquier posible realimentación. Bloqueo y señalización. 3 Verificar la ausencia de tensión (debe determinarse en dos polos). 4 Puesta a tierra y cortocircuito. 5 Señalización de la zona de trabajo.

Uso previsto El instrumento ha sido previsto únicamente para los usos descritos en el manual de instrucciones. Está prohibido cualquier otro uso. Este podría causar accidentes o destruir el instrumento. Estos usos resultarán en la anulación inmediata de cualquier derecho o reclamación por garantía del operario frente al fabricante.

Para proteger el instrumento frente a daños, extraiga las pilas cuando no se vaya a utilizar el instrumento durante un periodo de tiempo prolongado.

En caso de producirse daños en la integridad física de las personas o daños materiales ocasionados por la manipulación inadecuada o por el incumplimiento de las indicaciones de seguridad, no asumimos ninguna responsabilidad. En estos casos queda anulado cualquier derecho por garantía. Un símbolo de exclamación dentro de un triángulo hace referencia a las indicaciones de seguridad en el manual de instrucciones. Antes de la puesta en marcha, lea el manual al completo. Este instrumento dispone de homologación CE y cumple, por tanto, las directivas requeridas.

Reservado el derecho a modificar las especificaciones sin previo aviso. © 2016 Testboy GmbH, Alemania Cláusula de exención de responsabilidad

¡Los derechos por garantía quedan anulados cuando los daños han sido producidos por incumplimiento del manual! ¡No asumimos ninguna responsabilidad por los daños derivados resultantes!

Testboy no asume responsabilidad alguna por los daños que resulten de: | El incumplimiento del manual. | Las modificaciones en el producto no autorizadas por Testboy. | Los repuestos no fabricados o no autorizados por Testboy. | El trabajo bajo los efectos del alcohol, drogas o medicamentos.Indicaciones Testboy

TV 341 23 ESPAÑOL ESPAÑOL ESPAÑOL Exactitud del manual de instrucciones Este manual de instrucciones ha sido redactado con gran esmero. No asumimos garantía alguna por la exactitud y la integridad de los datos, las imágenes ni los dibujos. Reservado el derecho a realizar modificaciones, corregir erratas y errores. Gestión de residuos Estimado cliente de Testboy, con la adquisición de nuestro producto tiene la posibilidad de devolver el instrumento –una vez finalizada su vida útil– a los puntos de recogida selectiva adecuados para chatarra eléctrica.

La Directiva RAEE regula la recogida y el reciclaje de residuos de aparatos eléctricos y electrónicos. Los productores de aparatos eléctricos están obligados a recoger y a reciclar de forma gratuita los aparatos eléctricos vendidos. Los aparatos eléctricos no podrán ser recogidos por tanto en los flujos de residuos "normales". Los aparatos eléctricos deberán reciclarse y eliminarse por separado. Todos los aparatos afectados por esta directiva llevan este logotipo.

Eliminación de las pilas usadas

Usted, como usuario final, está obligado por ley a retornar todas las pilas y baterías usadas (Legislación sobre pilas y acumuladores). ¡Está prohibido desecharlas en la basura doméstica! Las pilas/baterías con sustancias nocivas están marcadas con los símbolos indicados en el margen. Estos señalan la prohibición de desecharlas en la basura doméstica. Los símbolos de los metales pesados determinantes son: Cd = cadmio, Hg = mercurio, Pb = plomo. Podrá entregar las pilas/baterías usadas en los puntos de recogida selectiva de su municipio o en cualquier comercio que venda pilas/baterías. ¡Todo ello sin ningún coste adicional para usted!

Certificado de calidad Todas las actividades y procesos relacionados con la calidad realizados dentro de Testboy GmbH son controlados de forma permanente mediante un sistema de gestión de calidad. La empresa Testboy GmbH certifica además que los dispositivos de revisión y los instrumentos empleados durante el calibrado están sometidos a un control permanente para equipos de inspección, medición y ensayo. Declaración de conformidad El producto cumple las directivas más recientes. Encontrará más información en www.testboy.deManejo 24 Testboy

TV 341 ESPAÑOL ESPAÑOL Manejo Muchas gracias por haber elegido el Testboy

TV 341. Este humidímetro se emplea para medir el contenido de humedad de madera y material de construcción, así como para medir la temperatura del aire. Puesta en marcha Accionar el pulsador "POWER" para encender/apagar el instrumento de medición. Tras 10 minutos de inactividad, el instrumento de medición se apaga automáticamente. Ajuste previo y autocomprobación: Manteniendo pulsada la tecla (unos 5 segundos) del pulsador "POWER" se accede a los ajustes básicos. Seleccionar la unidad para la medición de temperatura (°C/°F) con ▲ y pulsar "Mode" para confirmar e iniciar la autocomprobación. En la pantalla aparecen durante unos segundos "---". Si después de la autocomprobación aparece "PAS", significa que el humidímetro está en perfecto estado. Volviendo a pulsar "Mode", el instrumento estará listo para funcionar. Si aparece "NO", envíenos el instrumento para que podamos comprobarlo.

Realizar los ajustes previos y la autocomprobación siempre después de cambiar las pilas.Manejo Testboy

TV 341 25 ESPAÑOL ESPAÑOL ESPAÑOL Seleccionar material Seleccionar el material que desea medir pulsando ▲. En la pantalla aparecen los siguientes símbolos: (madera), (material de construcción). Si el material es desconocido, seleccione Material 1. Material 1 8,8 hasta 54,8% Haya, pino, alerce, abedul, cerezo, nogal Material 2 7,0 hasta 47,9% Roble, cedro, arce, fresno, abetos de Douglas, meranti Material 3 0,9 hasta 22,1% Cemento, superficie de hormigón, productos de yeso Material 4 0,0 hasta 11,0% Pavimento de anhídrido Material 5 0,7 hasta 8,6% Mortero de cemento Material 6 0,6 hasta 9,9% Mortero de cal Material 7 0,1 hasta 16,5% Tejas

Para garantizar una medición exacta, se debe repetir la medición en diferentes puntos. Insertar las puntas de medición en el material. Mantener alejadas las manos y otras fuentes de interferencia de las puntas de medición.

Indicación de los valores máximo y mínimo actuales Pulsando "Mode" se muestran consecutivamente el valor actual (HOLD), el valor máximo (MAX) y el valor mínimo (MIN). Los valores máximo y mínimo se registran desde la conexión o el restablecimiento del instrumento de medición.Manejo 26 Testboy

TV 341 ESPAÑOL ESPAÑOL Cambiar las pilas Se deben cambiar las pilas cuando aparece en la pantalla. Al colocar las pilas nuevas, ¡preste atención a que los polos estén correctamente posicionados!

¡Poner en marcha el instrumento solo cuando esté cerrado!

Las pilas no deben desecharse en la basura doméstica. ¡Acuda al punto de recogida selectiva más cercano a usted!

Mantenimiento El aparato no requiere ningún mantenimiento durante el servicio de acuerdo con el manual de instrucciones. Limpieza Si el instrumento está sucio debido al uso diario, se puede limpiar con un paño húmedo y un detergente doméstico suave. No utilizar jamás productos de limpieza corrosivos o disolventes para limpiar. Datos técnicos Temperatura de trabajo -10 hasta 50 °C, 10% hasta 90% HR Temperatura de almacenamiento -20 hasta 60 °C, 10% hasta 75% HR Resolución 0,1%, 0,1 °C, 0,1 °F Precisión ±2%; ±1 °C Velocidad de escaneo 0,5 s Suministro de corriente 3 x pilas AAA de 1,5 V Dimensiones 143 x 55 x 28 mm Peso 115 g, pilas incluidasAvisos Testboy
