BEDIENUNGSANLEITUNG TV 341 Testboy

TV 341 Bedienungsanleitung

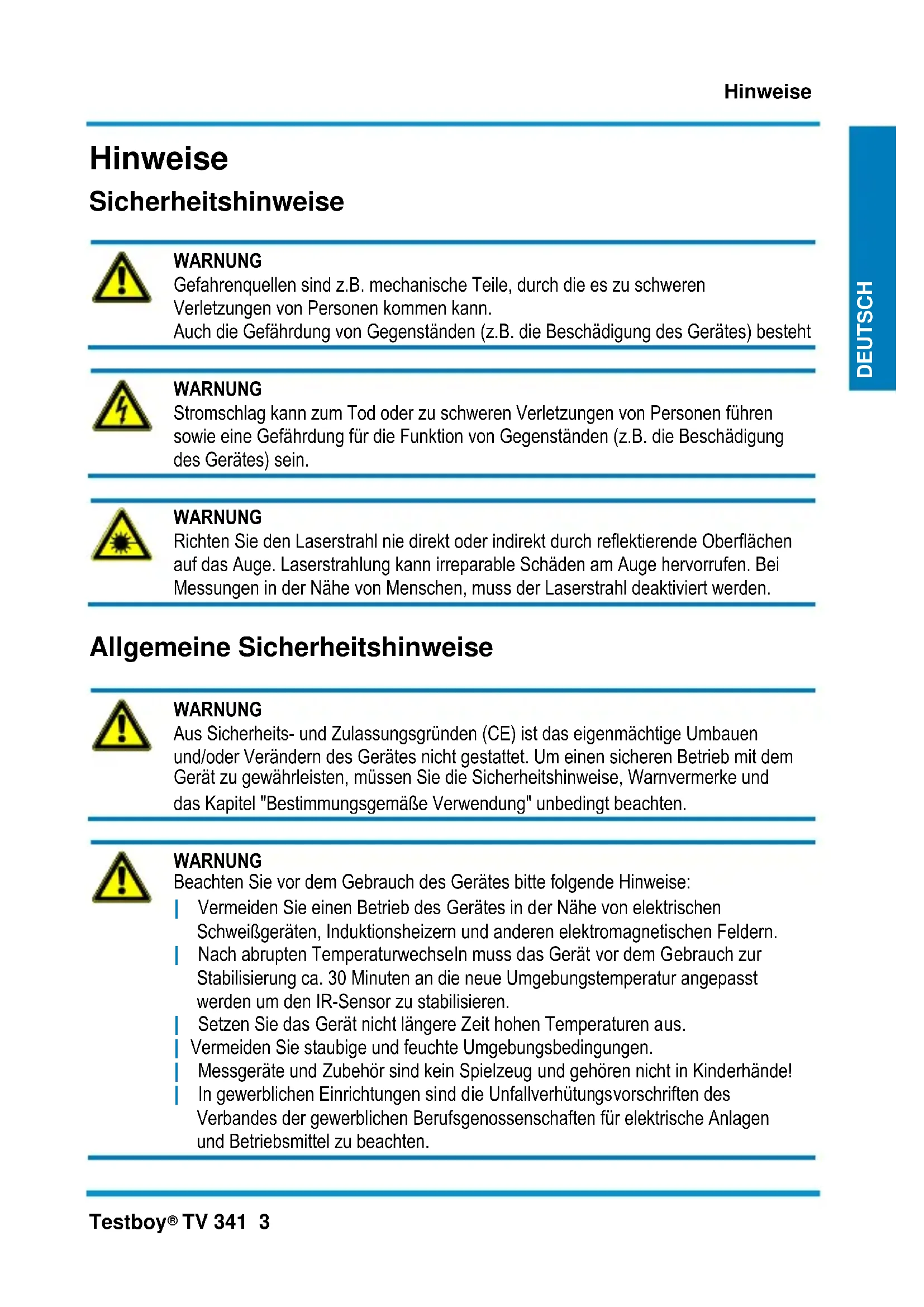

TV 341 3 DEUTSCH DEUTSCH DEUTSCH Hinweise Sicherheitshinweise

WARNUNG Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann. Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise: | Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern. | Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren. | Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus. | Vermeiden Sie staubige und feuchte Umgebungsbedingungen. | Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! | In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.Hinweise 4 Testboy

Bitte beachten Sie die fünf Sicherheitsregeln: 1 Freischalten 2 Gegen Wiedereinschalten sichern 3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen) 4 Erden und kurzschließen 5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern. © 2016 Testboy GmbH, Deutschland Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus | dem Nichtbeachten der Anleitung, | von Testboy nicht freigegebenen Änderungen am Produkt oder | von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen | Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden resultieren.Hinweise Testboy

TV 341 5 DEUTSCH DEUTSCH DEUTSCH Richtigkeit der Bedienungsanleitung Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten. Entsorgung Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen. Konformitätserklärung Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.deBedienung 6 Testboy

TV 341 DEUTSCH DEUTSCH Bedienung Vielen Dank, dass Sie sich für den Testboy

TV 341 entschieden haben. Dieses Feuchtemessgerät wird zum Messen des Feuchtegehalts von Holz und Baumaterial sowie zur Messung der Lufttemperatur verwendet. Inbetriebnahme Den „POWER“ Taster betätigen, um das Messgerät ein/aus-zuschalten. Nach 10 Minuten Inaktivität schaltet sich das Messgerät automatisch aus. Voreinstellung und Selbstprüfung: Langes Drücken (ca.5 Sek.) des „POWER“ Tasters gelangt man in die Grundeinstellungen. Mit ▲ die Einheit für die Temperaturmessung (°C/°F) wählen und „Mode“ drücken, um zu bestätigen und die Selbstprüfung zu starten. Im Display erscheint für einige Sekunden „---“. Wenn nach abgeschlossener Selbstprüfung „PAS“ erscheint, ist das Feuchtemessgerät in gutem Zustand. Durch erneutes drücken des „Mode“ Tasters ist das Gerät betriebsbereit. Wenn „NO“ angezeigt wird, schicken Sie das Gerät an uns zur weiteren Überprüfung.

Voreinstellung und Selbstprüfung nach jedem Batteriewechsel durchführen.Bedienung Testboy

TV 341 7 DEUTSCH DEUTSCH DEUTSCH Material wählen Durch Drücken von ▲ das zu messende Material auswählen. Folgende Symbole erscheinen am Display: (Holz), (Baumaterial). Bei unbekanntem Material wählen Sie Material 1. Material 1 8,8 bis 54,8 % Buche, Fichte, Lärche, Birke, Kirsche, Nussbaum Material 2 7,0 bis 47,9 % Eiche, Zeder, Ahorn, Esche, Douglasie, Meranti Material 3 0,9 bis 22,1 % Zement, Betonfläche, Gipserzeugnis Material 4 0,0 bis 11,0 % Anhydritestrich Material 5 0,7 bis 8,6 % Zementmörtel Material 6 0,6 bis 9,9 % Kalkmörtel Material 7 0,1 bis 16,5 % Ziegel

Um eine exakte Messung sicherzustellen, muss die Messung an verschiedenen Stellen wiederholt werden. Die Messspitzen in das Material einstechen. Die Hände und andere Störquellen von den Messspitzen fernhalten.

Anzeige von aktuellem und Höchst- und Tiefstwert Durch Drücken von „Mode“ werden nacheinander der aktuelle Wert (HOLD), Höchstwert (MAX) und Tiefstwert (MIN) angezeigt. Höchst- und Tiefstwert gelten ab dem Einschalten oder Zurücksetzen des Messgerätes.Bedienung 8 Testboy

TV 341 DEUTSCH DEUTSCH Batteriewechsel Die Batterien müssen erneuert werden, wenn im Display angezeigt wird. Achten Sie beim Einsetzen der neuen Batterien auf die richtige Polarität!

Nur geschlossenes Gerät in Betrieb nehmen!

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Wartung Das Gerät benötigt bei Betrieb gemäß der Bedienungsanleitung keine besondere Wartung. Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haushaltsreiniger gereinigt werden. Niemals scharfe Reiniger oder Lösungsmittel zur Reinigung verwenden. Technische Daten Arbeitstemperatur -10 bis 50 °C, 10 % bis 90 % RH Lagertemperatur -20 bis 60 °C, 10 % bis 75 % RH Auflösung 0,1 %, 0,1 °C, 0,1 °F Genauigkeit ±2 %; ±1 °C Abtastgeschwindigkeit 0,5 s Stromversorgung 3 x 1,5 V AAA-Batterie Abmessungen 143 x 55 x 28 mm Gewicht 115 g inkl. BatterienNotes Testboy
