110 - Multimetr Testboy - Bezpłatna instrukcja obsługi

Marka	Testboy
Model	110
Typ produktu	Multimetr (bezkontaktowy tester napięcia)
Kategoria pomiarowa	CAT III 1000 V / CAT IV 600 V
Zakres napięcia	12 – 1000 V AC
Zasilanie	2 baterie 1,5 V AAA (mikro)
Stopień ochrony	IP 40
Norma kontrolna	IEC/EN 61010-1 (DIN VDE 0411)
Funkcja główna	Bezkontaktowe wykrywanie napięcia
Próg wykrywania (bez lampy)	Od 110 V AC
Próg wykrywania (z lampą)	Od 12 V AC
Wbudowana latarka	Mocna dioda LED, czas świecenia do 60 h
Żywotność diody LED	Ponad 100 000 godzin
Konserwacja i czyszczenie	Użyj suchej szmatki
Zasady bezpieczeństwa	Przestrzegaj pięciu zasad bezpieczeństwa elektrycznego; nie używaj w pobliżu urządzeń spawalniczych lub indukcyjnych grzejników
Zgodne z przeznaczeniem	Tylko dla specjalistów; przed każdym użyciem sprawdź działanie na znanym źródle
Wymiana baterii	Otwórz komorę śrubokrętem, przestrzegaj biegunowości
Waga (szacunkowa)	Około 50 g (bez baterii)

Często zadawane pytania - 110 Testboy

Jak wykryć napięcie za pomocą Testboy 110?

Zbliż końcówkę pomiarową do przewodu. Jeśli napięcie przemienne przekracza 110 V, biała nasadka zaświeci się na czerwono. Aby wykryć napięcia od 12 V AC, najpierw włącz latarkę za pomocą przełącznika.

Co zrobić, jeśli detektor nie świeci się na źródle, które powinno być pod napięciem?

Najpierw sprawdź stan baterii. Jeśli baterie są dobre, przetestuj urządzenie na znanym źródle napięcia (np. gniazdku). Jeśli nic się nie świeci, napięcie może być zbyt niskie lub kabel ekranowany. Urządzenie może nie wykryć napięcia, jeśli pole elektryczne jest niewystarczające.

Jak wymienić baterie w Testboy 110?

Użyj śrubokręta, aby podnieść komorę baterii znajdującą się w oznaczeniu 2. Włóż dwie baterie AAA 1,5 V, przestrzegając wskazanej biegunowości. Nie wyrzucaj zużytych baterii do odpadów domowych.

Czy Testboy 110 nadaje się do użytku profesjonalnego?

Tak, jest przeznaczony do użytku przez przeszkolonych specjalistów. Spełnia kategorie CAT III 1000 V i CAT IV 600 V, a przed i po każdym użyciu należy go sprawdzić na znanym źródle.

Czy można użyć Testboy 110 do sprawdzenia braku napięcia?

Nie, bezkontaktowa kontrola napięcia nie pozwala z całą pewnością stwierdzić, że linia jest odłączona. Konieczne jest użycie zgodnego testera dwubiegunowego i przestrzeganie pięciu zasad bezpieczeństwa.

Jak wyczyścić Testboy 110?

Użyj suchej szmatki do czyszczenia urządzenia. Nie używaj środków chemicznych ani ściernych.

Jaka jest żywotność lampy LED?

Żywotność diody LED przekracza 100 000 godzin. Przy jednym komplecie baterii lampa może świecić do 60 godzin ciągłego użytkowania.

Czy Testboy 110 jest wodoodporny?

Stopień ochrony to IP 40, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 1 mm, ale nie przed wodą. Unikaj wilgotnych środowisk.

Co zrobić, jeśli urządzenie wydaje się uszkodzone?

Sprawdź baterie i przetestuj na znanym źródle. Jeśli problem się utrzymuje, nie próbuj naprawiać go samodzielnie. Skontaktuj się z producentem lub autoryzowanym serwisem. Wszelkie modyfikacje unieważniają gwarancję.

Jak utylizować Testboy 110 po zakończeniu eksploatacji?

Nie wyrzucaj go do odpadów domowych. Oddaj go do punktu zbiórki odpadów elektronicznych (WEEE). Zużyte baterie należy umieszczać w przeznaczonych do tego pojemnikach.

INSTRUKCJA OBSŁUGI 110 Testboy

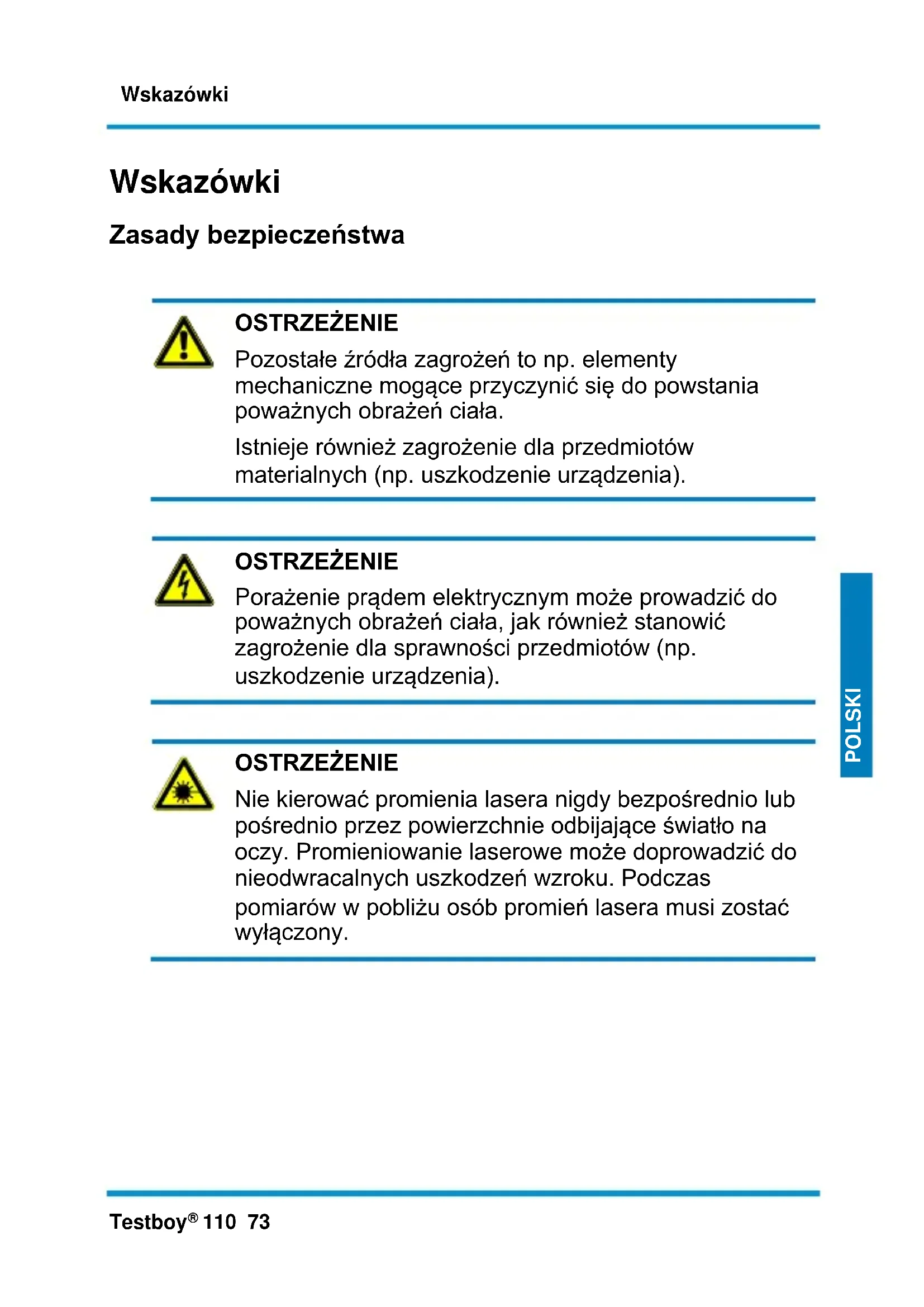

Zasady bezpieczeństwa

OSTRZEŻENIE

Pozostałe źródła zagrożeń to np. elementy mechaniczne mogące przyczynić się do powstania poważnych obrażeń ciała.

Istnieje również zagrożenie dla przedmiotów materialnych (np. uszkodzenie urządzenia).

OSTRZEŻENIE

Porażenie prądem elektrycznym może prowadzić do poważnych obrażeń ciała, jak również stanowić zagrożenie dla sprawności przedmiotów (np. uszkodzenie urządzenia).

OSTRZEŻENIE

Nie kierować promienia lasera nigdy bezpośrednio lub pośrednio przez powierzchnie odbijające światło na oczy. Promieniowanie laserowe może doprowadzić do nieodwracalnych uszkodzeń wzroku. Podczas pomiarów w pobliżu osób promień lasera musi zostać wyłączony.

Ogólne zasady bezpieczeństwa

OSTRZEŻENIE

Ze względów bezpieczeństwa i z uwagi na atesty (CE) samowolna przebudowa i/lub modyfikacja urządzenia jest niedozwolona. Aby zagwarantować bezpieczną eksploatację urządzenia, należy koniecznie przestrzegać zasad bezpieczeństwa, ostrzeżeń oraz treści rozdziału "Zastosowanie zgodne z przeznaczeniem".

OSTRZEŻENIE

Przed przystąpieniem do korzystania z urządzenia przestrzegać następujących zasad:

Unikać korzystania z urządzenia w pobliżu elektrycznych urządzeń spawających, ogrzewaczy indukcyjnych oraz innych pół elektromagnetycznych.
Po gwałtownej zmianie temperatury urządzenie przed użyciem musi zostać przez ok. 30 minut dostosowane do nowej temperatury w celu stabilizacji czujnika IR.
Nie wystawiać urządzenia przez dłuższy czas na działanie wysokich temperatur.
Unikać zapylonego i wilgotnego otoczenia.
Przyrządy pomiarowe i akcesoria nie służą do zabawy i nie mogą dostać się w ręce dzieci!
W budynkach komercyjnych należy przestrzegać przepisów bhp branżowych towarzystw ubezpieczeniowych dotyczących instalacji elektrycznych i wyposażenia elektrycznego.

Przestrzegać pięciu reguł bezpieczeństwa:

1 Odłączyć od źródła zasilania
2 Zabezpieczyć przed ponownym włączeniem
3 Sprawdzić, czy urządzenie nie znajduje się pod napięciem (odłączenie od źródła na 2 biegunach)
4 Uziemić i zewrzeć
5 Przykryć sąsiednie elementy znajdujące się pod napięciem

Zastosowanie zgodne z przeznaczeniem

Urządzenie jest przeznaczone tylko do zastosowań opisanych w instrukcji obsługi. Zastosowanie urządzenia w inny sposób jest niedopuszczalne i może prowadzić do wypadków lub zniszczenia urządzenia. Skutkiem takich działań jest natychmiastowe wygaśnięcie wszelkich roszczeń z tytułu gwarancji i rękojmi użytkownika wobec producenta.

Aby chronić urządzenie przed uszkodzeniem, w przypadku niekorzystania z urządzenia przez dłuższy czas wyjąć baterie.

Nie przejmujemy odpowiedzialności za szkody materialne lub osobowe, których przyczyną była nieprawidłowa obsługa lub nieprzestrzeganie zasad bezpieczeństwa. W takiej sytuacji wygasają wszelkie prawa gwarancyjne. Wykrzyknik na tle trójkąta wskazuje w instrukcji obsługi na zasady bezpieczeństwa. Przed uruchomieniem zapoznać sie z treścią całej instrukcji. Urządzenie posiada symbol CE, dlatego spełnia wymagane dyrektywy.

Zastrzega się prawo do zmian specyfikacji bez uprzedniego informowania © Testboy GmbH, Niemcy.

Wyłączenie odpowiedzialności

W przypadku szkód spowodowanych nieprzestrzeganiem instrukcji wygasają prawa gwarancyjne! Nie przejmujemy odpowiedzialności za szkody następcze powstałe z tego tytułu!

Testboy nie ponosi odpowiedzialności za szkody wynikające z

nieprzestrzegania instrukcji

| modyfikacji produktu niezatwierdzonych przez Testboy lub

| części zamiennych niewyprodukowanych lub niezatwierdzonych przez Testboy

wpływu alkoholu, narkotyków lub leków.

Zgodność treści instrukcji obsługi ze stanem faktycznym

Niniejsza instrukcja obsługi została opracowana z dużą starannością. Nie gwarantujemy poprawności i kompletności danych, ilustracji i rysunków. Zastrzega się możliwość zmian, błędów w druku i pomyłek.

Utylizacja

Szanowny Testboy Kliencie! Nabywając nasz produkt, masz możliwość oddania urządzenia po zakończeniu jego eksploatacji do właściwego punktu zbiórki złomu elektrycznego.

Dyrektywa WEEE reguluje zwrot i recykling urządzeń elektrycznych. Producenci urządzeń elektrycznych są zobowiązani do bezpłatnego odbioru i recyklingu wszystkich urządzeń elektrycznych. Urządzenia elektryczne nie mogą być już usuwane tradycyjnymi kanałami utylizacji.

Urządzenia elektryczne należy poddać recyklingowi i utylizować oddzielnie. Wszystkie urządzenia podlegające tej dyrektywie są oznaczone tym logo.

Utylizacja zużytych baterii

Nabywca jako klient końcowy (ustawa o bateriach i akumulatorach) jest zobowiązany do zwrotu wszystkich zużytych baterii i akumulatorów; wyrzucanie wraz z odpadami z gospodarstw domowych jest zabronione!

Baterie/akumulatory zawierające substancje szkodliwe są oznaczone przedstawionymi z boku symbolami wskazującymi zakaz wyrzucania ich do odpadów z gospodarstw domowych.

Oznaczenia głównych metali ciężkich:

$$ \mathbf {C d} = \text { kadm }, \mathbf {H g} = \text { rteć }, \mathbf {P b} = \text { olów }. $$

Zużyte baterie/akumulatory można nieodpłatnie przekazywać do komunalnych punktów zbiórki lub wszędzie tam, gdzie sprzedawane są baterie/akumulatory!

Certyfikat jakości

Wszystkie czynności i procesy realizowane w firmie Testboy GmbH istotne z uwagi na jakość są przez cały czas monitorowane na podstawie systemu zarządzania jakością. Firma Testboy GmbH potwierdza, że podczas kalibracji stosowane urządzenia kontrolne i przyrządy podlegają ciągłej kontroli wyposażenia kontrolnego.

Deklaracja zgodności

Produkt spełnia najaktualniejsze normy. Więcej informacji znajduje się na stronie www.testboy.de

Obstuga

Dziękujemy, że zdecydowali się Państwo na zakup przyrządu Testboy® 110.

Bezdotykowa kontrola napięcia od 12 V AC

| Latarka LED o wysokiej wydajności

Bezdotykowa kontrola napięcia

Przyrząd Testboy ^® 110 wykrywa przewody będące pod napięciem za pomocą układu przełączającego wbudowanego w końcówce.

W przypadku rozpoznania napięcia zmiiennego >110 V AC biały kapturek zapali się światłem czerwonym (punkt 1a na rysunku). W celu wykrycia napięcia o wartości poniżej 110 V AC należy włączyć latarkę za pomocą przełącznika (1b). Teraz mogą być wykrywane wartości napięcia zmiiennego od 12 V AC.

Przepływ prądu nie jest konieczny!

Wskaźnik napięcia należy przed użyciem sprawdzić pod kątem prawidłowego działania w miejscu, w którym występuje znane źródło napięcia (np. w gniazdku elektrycznym)!

Jeśli podczas korzystania z tej funkcji lampka nie zaświeci się, w dalszym ciągu może występować napięcie. Tester wskazuje aktywne napięcia, które wytwarzają dostatecznie silne pola elektryczne źródeł prądu (sieć elektryczna). Jeśli natężenie pola jest niskie, urządzenie może nie wskazywać występującego napięcia. Jeśli urządzenie nie rozpozna istniejącego napięcia, przyczyną tego mogą być między innymi następujące czynniki:

• ekranowane żyły/kable
• grubość i rodzaj izolacji
• odległość od źródła napięcia
• całkowicie zaizolowane odbiorniki zapobiegające skutecznemu uziemieniu
• tulejki w gniazdach instalacyjnych / różnice w wykonaniu gniazd
• stan urządzenia i baterii

Zachować ostrożność przy napięciach przekraczających 30 V, zachodzi ryzyko porażenia prądem elektrycznym.

PRZEZNACZONE WYŁĄCZNIE DO UŻYTKU PRZEZ SPECJALISTYCZNY PERSONEL

Każda osoba korzystająca z niniejszego przyrządu pomiarowego powinna posiadać odpowiednie kwalifikacje i znać szczególne zagrożenia związane z pomiarem napięcia w środowisku przemysłowym, niezbędne zasady bezpieczeństwa oraz metody kontroli sprawności urządzenia przed i po każdym użyciu.

Bezdotykowy pomiar napięcia nie jest metodą przydatną do stwierdzania, czy w przewodzie panuje napięcie czy też nie

Definicja kategorii pomiarowych:

Kategoria pomiarowa II: Pomiary w obwodach prądowych, które są bezpośrednio połączone elektrycznie z siecią niskiego napięcia za pośrednictwem wtyków. Typowy prąd zwarciowy < 10 kA

Kategoria pomiarowa III: Pomiary w instalacjach budynków (odbiorniki stacjonarne bez przyłącza wtykowego, podłączenie przez rozdzielacz, urządzenia na stałe zamontowane w rozdzielaczu). Typowy prąd zwarciowy < 50 kA

Kategoria pomiarowa IV: Pomiary przy źródłach instalacji niskiego napięcia (liczniki, przyłącze główne, główne zabezpieczenie nadmiarowo-prądowe). Typowy prąd zwarciowy >> 50 kA

Przetestować urządzenie przed użyciem, jak również po użyciu, na znanym źródle, którego poziom napięcia zawiera się w zakresie znamionowym urządzenia, aby zapewnić prawidłowe działanie urządzenia.

Przed użyciem zapoznać się z niniejszą instrukcją. Jeśli urządzenie nie będzie użytkowanie zgodnie z informacjami podanymi przez producenta, poziom ochrony zapewnionej przez urządzenie może ulec pogorszeniu.

W przypadku kombinacji sondy pomiarowej i akcesoriów należy zastosować niższą z obu kategorii pomiarowych sondy pomiarowej i akcesoriów.

Do czyszczenia urządzenia stosować suchą ściereczkę.

Latarka

Włączyć wbudowaną latarkę za pomocą przełącznika (punkt 1b na rysunku). Dzięki wysokiej wydajności latarki diodowej czas świecenia wynosi do 100 godzin (dla jednej zmiany baterii)! Żywotność diod wynosi ponad 100.000 godzin.

Wymiana baterii

Za pomocą śrubokrętu otworzyć komorę baterii we wskazanym miejscu (punkt 2 na rysunku). Przy wkładaniu nowych baterii pamiętać o odpowiedniej biegunowości!

Baterii nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Także w Państwa okolicy znajduje się odpowiedni punkt zbiórki niebezpiecznych odpadów!

Dane techniczne

Zakres napięcia	12 – 1000 V AC
Zasilanie elektryczne	2 x 1,5 V Typ AAA Micro
Stopień ochrony	IP 40
Kategoria przepięciowa	CAT III 1000 V / CAT IV 600 V
Norma badania	IEC/EN 61010-1(DIN VDE 0411)
