Merk	Testboy
Model	110
Producttype	Multimeter (contactloze spanningstester)
Meetcategorie	CAT III 1000 V / CAT IV 600 V
Spanningsbereik	12 – 1000 V AC
Voeding	2 batterijen 1,5 V AAA (micro)
Beschermingsgraad	IP 40
Controlenorm	IEC/EN 61010-1 (DIN VDE 0411)
Hoofdfunctie	Contactloze spanningsdetectie
Detectiedrempel (zonder lamp)	Vanaf 110 V AC
Detectiedrempel (met lamp)	Vanaf 12 V AC
Ingebouwde zaklamp	Krachtige LED, verlichtingsduur tot 60 uur
Levensduur van de LED	Meer dan 100.000 uur
Onderhoud en reiniging	Gebruik een droge doek
Veiligheidsinstructies	Houd u aan de vijf veiligheidsregels voor elektriciteit; niet gebruiken in de buurt van lasapparaten of inductieverwarmers
Conform gebruik	Alleen voor specialisten; controleer de goede werking voor elk gebruik op een bekende bron
Vervangen van batterijen	Open het compartiment met een schroevendraaier, let op de polariteit
Gewicht (geschat)	Ongeveer 50 g (zonder batterijen)

Veelgestelde vragen - 110 Testboy

Hoe detecteer ik spanning met de Testboy 110?

Breng de testpunt naar de geleider. Als de wisselspanning hoger is dan 110 V, licht de witte dop rood op. Om spanningen vanaf 12 V AC te detecteren, schakelt u eerst de zaklamp in met de schakelaar.

Wat te doen als de detector niet oplicht bij een bron die onder spanning zou moeten staan?

Controleer eerst de staat van de batterijen. Als de batterijen goed zijn, test het apparaat op een bekende spanningsbron (bijv. stopcontact). Als er niets oplicht, kan de spanning te laag zijn of de kabel afgeschermd. Het apparaat kan mogelijk geen spanning detecteren als het elektrische veld onvoldoende is.

Hoe vervang ik de batterijen van de Testboy 110?

Gebruik een schroevendraaier om het batterijcompartiment op markering 2 te openen. Plaats twee AAA 1,5 V-batterijen met inachtneming van de aangegeven polariteit. Gooi gebruikte batterijen niet bij het huishoudelijk afval.

Is de Testboy 110 geschikt voor professioneel gebruik?

Ja, het is ontworpen voor gebruik door opgeleide specialisten. Het voldoet aan de categorieën CAT III 1000 V en CAT IV 600 V, en moet voor en na elk gebruik op een bekende bron worden gecontroleerd.

Kan de Testboy 110 worden gebruikt om spanningsloosheid te controleren?

Nee, contactloze spanningscontrole kan niet met zekerheid vaststellen dat een leiding spanningsloos is. Het is verplicht om een conforme tweepolige tester te gebruiken en de vijf veiligheidsregels in acht te nemen.

Hoe reinig ik de Testboy 110?

Gebruik een droge doek om het apparaat te reinigen. Gebruik geen chemische of schurende producten.

Wat is de levensduur van de LED-lamp?

De levensduur van de LED is meer dan 100.000 uur. Met een set batterijen kan de lamp tot 60 uur continu verlichten.

Is de Testboy 110 waterdicht?

De beschermingsgraad is IP 40, wat betekent dat het beschermd is tegen vaste voorwerpen groter dan 1 mm, maar niet tegen water. Vermijd vochtige omgevingen.

Wat te doen als het apparaat defect lijkt?

Controleer de batterijen en test op een bekende bron. Als het probleem aanhoudt, probeer het dan niet zelf te repareren. Neem contact op met de fabrikant of een erkende service. Aanpassingen maken de garantie ongeldig.

Hoe moet de Testboy 110 aan het einde van zijn levensduur worden afgevoerd?

Gooi het niet bij het huishoudelijk afval. Lever het in bij een inzamelpunt voor elektronisch afval (WEEE). Gebruikte batterijen moeten worden ingeleverd in de daarvoor bestemde containers.

GEBRUIKSAANWIJZING 110 Testboy

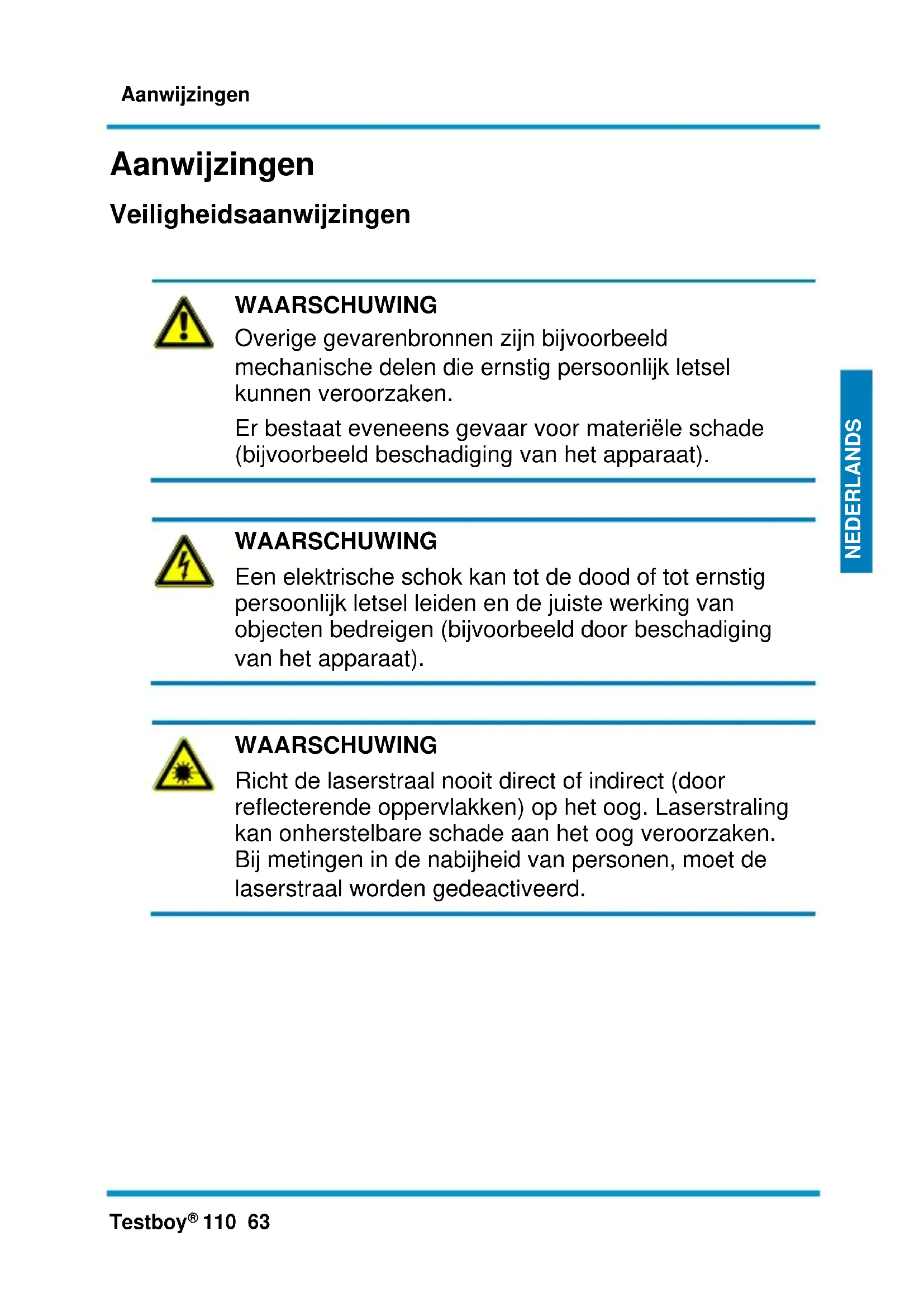

Veiligheidsaanwijzingen

WAARSCHUWING

Overige gevarenbronnen zijn bijvoorbeeld mechanische delen die ernstig persoonlijk letsel kunnen veroorzaken.

Er bestaat eveneens gevaar voor materiële schade (bijvoorbeeld beschadiging van het apparaat).

WAARSCHUWING

Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en de juiste werking van objecten bedreigen (bijvoorbeeld door beschadiging van het apparaat).

WAARSCHUWING

Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd.

Algemene veiligheidsaanwijzingen

WAARSCHUWING

In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen en de paragraaf 'Bedoeld gebruik' beslist opvolgen.

WAARSCHUWING

Lees vóór gebruik van het apparaat beslist de volgende aanwijzingen:

Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden.
Na abrupte temperatuurschommelingen moet het apparaat vóór gebruik ter stabilisatie ongeveer 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het apparaat nooit langere tijd bloot aan hoge temperaturen.
Voorkom stoffige en vochtige omgevingsomstandigheden.
Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden!
In commerciële inrichtingen moeten de ongevallenpreventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden.

Houd u aan de vijf veiligheidsregels:

1 Vrijschakelen
2 Tegen herinschakeling beveiligen
3 Spanningsvrije staat vaststellen (moet over 2 polen worden vastgesteld)
4 Aarden en kortsluiten
5 Aangrenzende en onder spanning staande delen afdekken

Bedoeld gebruik

Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijke toepassingen leiden ertoe dat de gebruiker niet langer aanspraak kan maken op fabrieksgarantie.

Om het apparaat tegen beschadiging te beschermen moet u de batterijen uit het apparaat nemen als dit langere tijd niet wordt gebruikt.

In geval van materiële schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE-gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.

Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te vervallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!

Testboy is niet aansprakelijk voor schade die uit

| het negeren van de gebruiksaanwijzing
| niet door de firma Testboy vrijgegeven wijzigingen aan het product of
| niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen
| invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien.

Juistheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehouden.

Gescheiden inzameling

Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Gescheiden inzameling van gebruikte batterijen

Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruikte batterijen en accu's; afvoer via het huisvuil is verboden!

Batterijen/accu's die schadelijke stoffen bevatten zijn met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen.

De aanduidingen voor het doorslaggevende zwaar metaal zijn:

$$ \mathbf {C d} = \text { cadmium }, \mathbf {H g} = \text { kwik }, \mathbf {P b} = \text { lood }. $$

Uw lege batterijen/accu's kunt u kosteloos afgeven bij de KCA-depots in uw gemeente en overal waar batterijen/accu's worden verkocht!

Kwaliteitscertificaat

Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle.

Verklaring van overeenstemming

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Bediening

Hartelijk dank dat u voor de Testboy® 110 hebt gekozen.

Contactloze spanningsmeting vanaf 12 V AC
| Sterke led-zaklamp

Contactloze spanningsmeting

De Testboy® 110 is in staat om met het in de punt geïntegreerde

schakelcircuit leidingen op te sporen die onder spanning staan.

Als een wisselspanning van meer dan 110 V AC wordt gedetecteerd, wordt het witte kapje rood verlicht (zie afb. punt 1). Om spanningen van minder dan 110 V AC te kunnen opsporen, schakelt u met de schakelaar de zaklamp in (1b). Nu kunnen wisselspanningen vanaf 12 V AC worden opgespoord.

Er hoeft geen stroom te vloeien!

Controleer de spanningschecker voor gebruik op een bekende spanningsbron (bijv. stopcontact) op correcte werking.

Als bij het gebruik van deze functie de lamp niet aangaat, kan desondanks een spanning staan. Het testapparaat geeft actieve spanningen weer die voldoende sterke elektrische velden van stroombronnen (elektriciteitsnet) produceren. Als de veldsterkte laag is, geeft het apparaat een bestaande spanning mogelijkerwijs niet weer. Als het apparaat een bestaande spanning niet detecteert, kan dit onder andere het gevolg zijn van de onderstaande factoren:

• Afgeschermde draden/kabels
• Dikte en aard van de isolatie
• Afstand tot de spanningsbron
• Volledig geïsoleerde verbruikers die een effectieve aarding verhinderen.
• Connectoren in inbouwcontactdozen/verschillen in de contactdoosuitvoering
• Conditie van het apparaat en van de batterijen

Wees voorzichtig bij spanningen boven de 30 V: er bestaat gevaar voor een elektrische schok.

ALLEEN BEDOELD VOOR GEBRUIK DOOR VAKKUNDIG PERSONEEL

Eenieder die dit meetinstrument gebruikt, moet de vereiste opleiding hebben en vertrouwd zijn met de bijzondere, in industriële omgevingen optredende gevaren bij metingen van spanningen, de noodzakelijke veiligheidsinrichtingen en de procedures voor controle van de juiste werking van het apparaat vóór en na elk gebruik.

De contactloze spanningsmeting is niet geschikt om vast te stellen of een leiding onder spanning staat of niet.

Definitie van de meetcategorieën:

Meetcategorie II: Metingen aan stroomkringen die elektrisch via stekkers direct met het laagspanningsnet verbonden zijn. Typische kortsluitstroom < 10 kA

Meetcategorie III: Metingen binnen de gebouwinstallatie (stationaire verbruikers met niet-steekbare aansluiting, aansluiting van verdelers, vast ingebouwde apparaten in de verdeler). Typische kortsluitstroom < 50 kA

Meetcategorie IV: Metingen aan de bron van de laagspanningsinstallatie (meter, hoofdaansluiting, primaire overstroombeveiliging). Typische kortsluitstroom >> 50 kA

Test het apparaat zowel vóór als na gebruik aan een bekende, binnen het nominale bereik van het apparaat liggende spanningsbron om de juiste werking van het apparaat te waarborgen.

Lees vóór gebruik deze gebruiksaanwijzing. Als het apparaat niet volgens de aanwijzingen van de fabrikant wordt gebruikt, kan de door het apparaat gerealiseerde beveiliging nadelig worden beïnvloed.

Bij een combinatie van meetsonde en toebehoren moet de laagste van de beide meetcategorieën van meetsonde en toebehoren worden gebruikt.

Tenzij door de fabrikant of diens vertegenwoordiging uitdrukkelijk toegestaan, mogen onderdelen van het apparaat en van het toebehoren niet worden gewijzigd of vervangen

Gebruik voor reiniging van het apparaat een droge doek.

Zaklamp

Schakel de geïntegreerde zaklamp met de schakelaar in (zie afb. punt 1b). Met de krachtige led is een verlichtingsduur van maximaal 100 uur (per set batterijen) bereikbaar! De levensduur van de led bedraagt meer dan 100.000 uur.

Batterij vervangen

Neem een schroevendraaier en wip het batterijvak bij de inkeping open (zie afb. punt 2). Let bij het erin zetten van de nieuwe batterij op de juiste aansluiting van de polen!

Batterijen behoren niet thuis bij het huisvuil. Ook in uw buurt bevindt zich een inzamelingspunt!

Technische gegevens

Spanningsbereik	12 – 1000 V AC
Voeding	2x 1,5 V type AAA Micro
Beschermingsgraad	IP 40
Overspanningscategorie	CAT III 1000 V / CAT IV 600 V
Testnorm	IEC/EN 61010-1(DIN VDE 0411)
