GEBRUIKSAANWIJZING TV435 Testboy

Veiligheidsinstructies

WAARSCHUWING

Gevarenbronnen zijn bijv. mechanische delen, die zware verwondingen van personen kunnen veroorzaken.

Er bestaat ook gevaar voor voorwerpen (bijv. de beschadiging van het instrument).

WAARSCHUWING

Een elektrische schok kan de dood of zware verwondingen van personen tot gevolg hebben en een gevaar inhouden voor de werking van voorwerpen (bijv. de beschadiging van het instrument).

Algemene veiligheidsinstructies

WAARSCHUWING

Om redenen van veiligheid en toelating (CE) is het eigenmachtige ombouwen en/of veranderen van het instrument niet toegestaan. Om een veilig bedrijf met het instrument te garanderen moet u de veiligheidsinstructies, waarschuwingen en het hoofdstuk 'Doelmatig gebruik' absoluut in acht nemen.

WAARSCHUWING

Gelieve vóór het gebruik van het instrument de volgende instructies in acht te nemen:

Vermijd de inzet van het instrument in de buurt van elektrische lasapparaten, inductieverwarmers en andere elektromagnetische velden.
Na abrupte temperatuurveranderingen moet het instrument vóór het gebruik voor stabilisering ca. 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast.
Stel het instrument niet langere tijd bloot aan hoge temperaturen.
Vermijd stoffige en vochtige omgevingsvoorwaarden.
Meetinstrumenten en toebehoren zijn geen speelgoed en horen niet thuis in de handen van kinderen!
In industriële faciliteiten moeten de voorschriften ter preventie van ongevallen van de bond van de industriële ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen in acht worden genomen.

Gelieve de vijf veiligheidsregels in acht te nemen:

1 Vrijschakelen
2 Beveiligen tegen opnieuw inschakelen
3 Spanningsvrijheid vaststellen (spanningsvrijheid moet 2-polig worden vastgesteld)
4 Aarden en kortsluiten
5 Naburige onder spanning staande delen afdekken

Doelmatig gebruik

Het instrument is alleen bedoeld voor de in de bedieningshandleiding beschreven toepassingen. Een ander gebruik is niet toegelaten en kan ongevallen of onherstelbare beschadiging van het instrument tot gevolg hebben. Deze toepassingen hebben tot gevolg dat elk recht op garantie en schadevergoeding van de bediener jegens de fabrikant onmiddellijk komt te vervallen.

Gelieve om het instrument bij langer niet-gebruik tegen beschadiging te beschermen de batterijen te verwijderen.

Bij materiële schade of persoonlijke verwondingen als gevolg van ondeskundige hantering of niet-inachtneming van de veiligheidsinstructies aanvaarden wij geen aansprakelijkheid. In zulke gevallen komt elk recht op garantie te vervallen. Een uitroepteken in de driehoek verwijst naar veiligheidsinstructies in de bedieningshandleiding. Lees vóór inbedrijfstelling de handleiding helemaal door. Dit instrument is CE-gecontroleerd en voldoet derhalve aan de vereiste richtlijnen.

Rechten voorbehouden om de specificaties zonder voorafgaande aankondiging te wijzigen © 2020 Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

Bij schade als gevolg van niet-inachtneming van deze handleiding komt het recht op garantie te vervallen! Voor indirecte schade als gevolg daarvan aanvaarden wij geen aansprakelijkheid!

Testboy is niet aansprakelijk voor schade ontstaan als gevolg van de niet-inachtneming van de handleiding, door Testboy niet geautoriseerde veranderingen aan het product of door Testboy niet gefabriceerde of niet vrijgegeven onderdelen invloed van alcohol-, verdovende middelen of medicamenten.

Juistheid van de bedieningshandleiding

Deze bedieningshandleiding werd met grote zorgvuldigheid opgesteld. De juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt niet gegarandeerd. Wijzigingen, drukfouten en vergissingen voorbehouden.

Verwerking

Geachte Testboyklant, met de aankoop van ons product heeft u de mogelijkheid om het instrument na afloop van zijn levensduur in te leveren op inzamelpunten voor elektrisch schroot.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de 'normale' afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Verwerking van gebruikte batterijen

U als eindverbruiker bent wettelijk (Wet op batterijen) verplicht om alle gebruikte batterijen en accu's terug te geven; een verwerking via het huisvuil is verboden!

Batterijen/Accu's die schadelijke stoffen bevatten zijn gekenmerkt met de symbolen hiernaast, die wijzen op het verbod van de verwerking via het huisvuil.

De benamingen voor de doorslaggevende zware metalen zijn:

Uw verbruikte batterijen/accu's kunt u kosteloos inleveren bij de inzamelpunten van uw gemeente, of overal waar batterijen/accu's worden verkocht!

Kwaliteitscertificaat

Alle binnen Testboy GmbH uitgevoerde kwaliteitsrelevante handelingen en processen worden permanent bewaakt door een kwaliteitsmanagementsysteem. Testboy GmbH bevestigt verder dat de tijdens de kalibratie gebruikte testinrichtingen en instrumenten worden onderworpen aan een permanente bewaking van de beproevingsmiddelen.

Conformiteitsverklaring

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Beschrijving van het instrument

Het instrument bezit de volgende eigenschappen:

• Opdelen van de leidingen in L-, N- en PE-geleiders voor 2-polige en 3-polige leidingen
• Eenvoudige (L-N, L-PE, N-PE) meting van de wisselspanning met meettangen / multimeters
• Eenvoudige AC stroommeting met meettangen
• Stroomring met x1 winding voor directe stroommeting
• Stroomring met x10 windingen voor directe laagspanningsmetingen
• Meting van de afleidstroom (lekstroom) direct aan de aardgeleider
• Meting van de aardlekstroom door middel van meting van de verschilstroom aan L-N-geleiders
  • Inzetbaar tot een laststroom van 16 A

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ mA L-N A×1 A×10 mA PE L N (N) PE (L) CAT 1.5kW

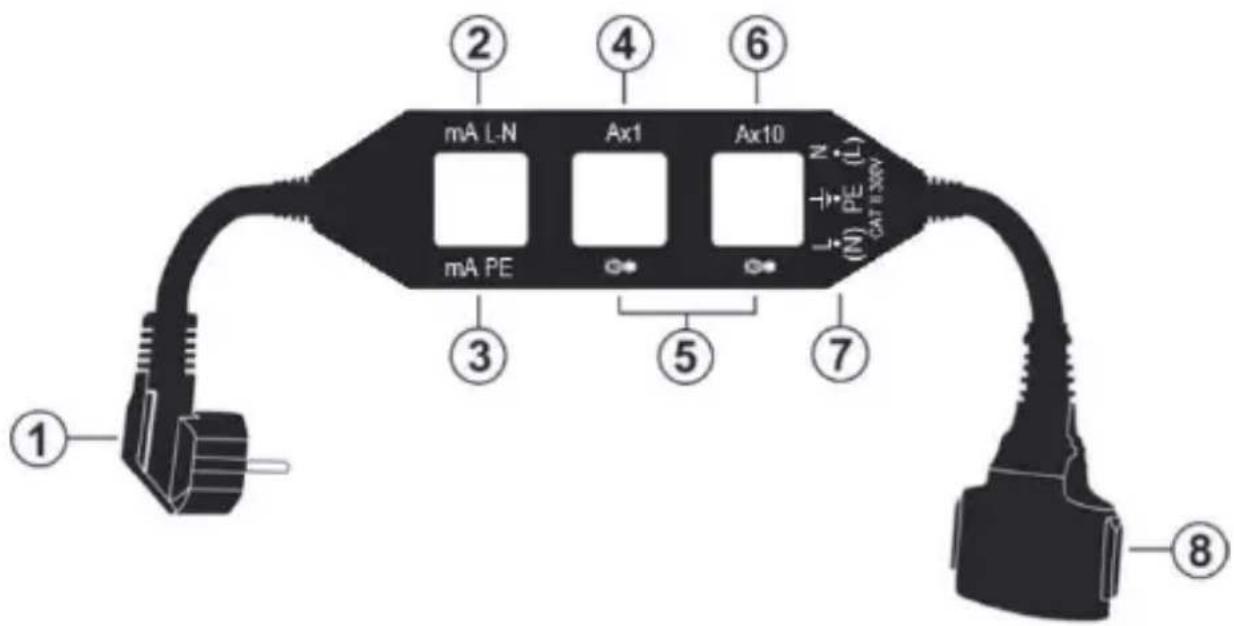

Afb. 1

1. Randaardestekker voor aansluiting aan de contactdoos
2. Ring voor metingen van de verschilstroom tussen L-N-geleiders
3. Ring voor lekstroommetingen aan de PE- geleider

4. Ring met x1 winding voor stroommetingen

5. Niet geschikt voor stroommetingen

6. Ring met x10 windingen voor stroommetingen
7. Meetaansluitingen voor L-N, L-PE en N-PE spanningen
8. Randaardebus voor lastaansluiting (eindapparaat)

Werking

De TV435 is een handig instrument dat de elektrische opdeling tussen de actieve geleiders van fase, neutraal en PE voor éénfasige lasten mogelijk maakt, die worden gevoed met twee- of driepolige geleiders met een krachtontneming tot 16 A. Het instrument maakt het mogelijk om met tangen meteen direct aan de geleiders te meten.

De TV435 bezit 2 ringen (Ax1 en Ax10 - zie afb. 1, nummers 4 en 6) om telkens de meting van de leidingstroom en de meting van diezelfde stroom vermenigvuldigd met de factor 10 uit te voeren (nuttig bij stroomtangen met geringe gevoeligheid of te hoge bereiken).

Het instrument bezit daarnaast nog twee andere ringen (mA PE en mA L-N - zie afb. 1, nummers 2 en 3) voor de eenvoudige meting van de afleidstroom, telkens direct en indirect / differentieel (op L-N-geleiders).

Ten slotte maakt de TV435 ook de uitvoering van AC L-N-, L-PE- en N-PE-spanningsmetingen (zie afb. 1, nummer 7) met multimeters mogelijk.

Bediening

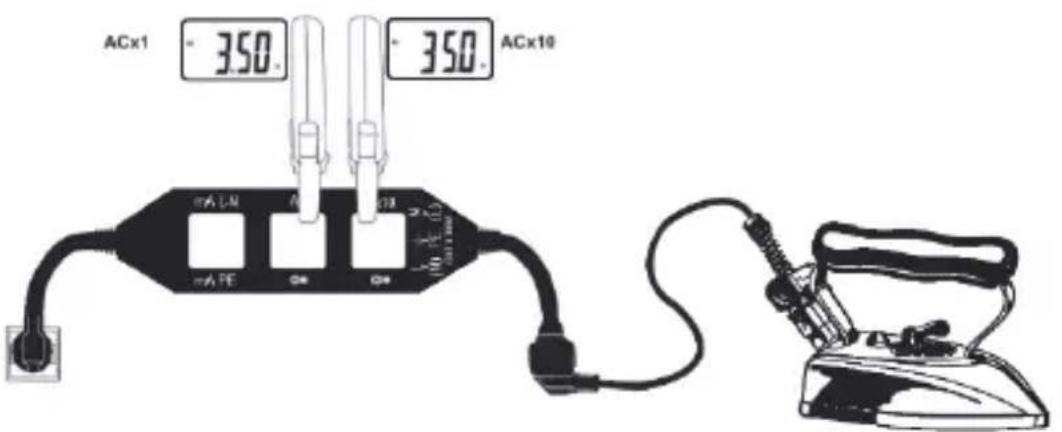

Meting van laststroom

1. Verbind de TV435 met een randaardestekker met de 230 V AC contactdoos.
2. Verbind het eindapparaat met een randaardestekker met de TV435.
3. Leid de stroomtang rond de meetpunten Ax1 of Ax10 en schakel het eindapparaat in.
4. Lees de waarde van de leidingstroom af aan de ring Ax1 of deel de afgelezen waarde van de ring Ax10 door 10 (zie afb. 2).

ACx1 - 350. - 350. ACx10 mA LN A C D mA FE G H F-10 F-10

Afb. 2

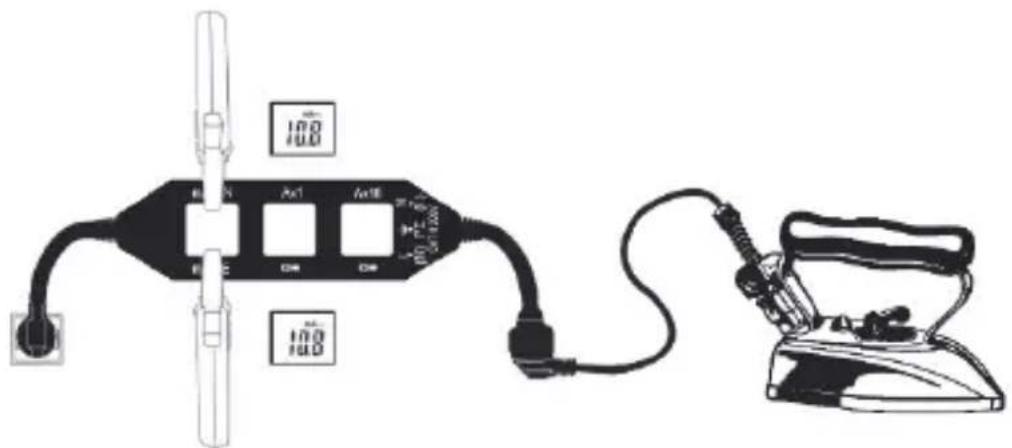

Meting van lekstroom

1. Verbind de TV435 met een randaardestekker met de 230 V AC contactdoos.
2. Verbind het eindapparaat met een randaardestekker met de TV435.
3. Leid de stroomtang rond de meetpunten mA PE of mA L-N en schakel het eindapparaat in.
4. Lees de directe waarde van de afleidstroom (PE-geleider) af in de mA-PE-ring of de indirecte aarde / verschilwaarde van de afleidstroom (L-N-geleider) in de mA-L-N-ring (zie afb. 3).

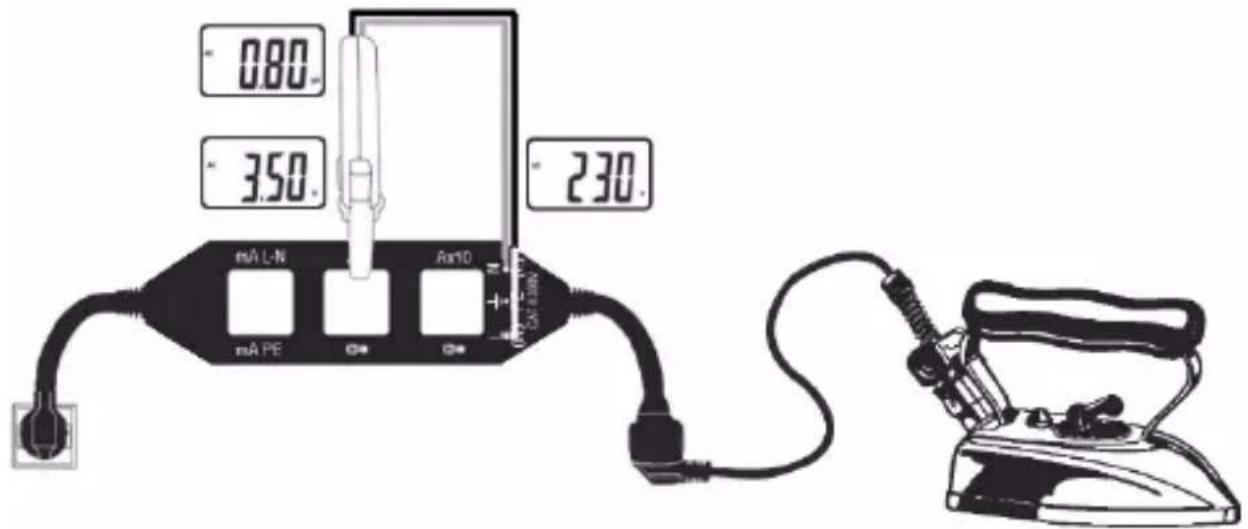

Meting van spanning en vermogen

1. Verbind de TV435 met een randaardestekker met de 230 V AC contactdoos.
2. Verbind het eindapparaat met een randaardestekker met de TV435.
3. Leid de stroomtang rond het meetpunt Ax1 en de meetleidingen aan L en N en schakel het eindapparaat in.
4. Lees de waarden voor stroom, spanning en opgenomen vermogen van de last af (zie afb. 4).
5. Spanningsmetingen tussen de meetpunten L-PE en N-PE zijn eveneens mogelijk.

0.80 3.50 230 mA L-N mA PE Am10 + - MΩ ±200V ON 120V

Afb. 4

Onderhoud

WAARSCHUWING

Alleen ervaren en geschoolde technici mogen onderhoudswerkzaamheden uitvoeren. Isoleer alle kabels van de ingangsaansluitingen, voordat u onderhoudswerkzaamheden uitvoert.

Reiniging van het instrument

Gebruik om het instrument te reinigen een zachte en droge doek. Gebruik nooit natte doeken, oplosmiddelen, water enz.

Technische gegevens

Voeding	110 - 240 V AC (+/- 10 %) 50-60 Hz
Stroomaansluiting	geïntegreerde randaardestekker, 30 cm lengte
Lastaansluiting	geïntegreerde randaardebus, 30 cm lengte
Maximale last	16 A
Bedrijfstemperatuur	-20 °C tot +40 °C
Luchtvochtigheid tijdens bedrijf	<80% RH
Opslagtemperatuur	-20 °C tot +60 °C
Luchtvochtigheid tijdens opslag	<80% RH
Veiligheidsnorm	IEC/EN61010-1, IEC/EN61010-02-030
Meetcategorie	CAT III 300 V
Maximale bedrijfshoogte	2000 m
Maten	17,5 cm x 5,3 cm x 1,5 cm
Gewicht	307 g
