MODE D'EMPLOI TV435 Testboy

fr Testboy® TV435 19 Mode d'emploi

Consignes de sécurité

AVERTISSEMENT

Les sources de danger sont, p. ex., les éléments mécaniques pouvant causer de graves blessures aux personnes.

Il existe également des dangers pour les biens matériels (p. ex. un endommagement de l'appareil).

AVERTISSEMENT

L'électrocution peut entraîner la mort ou des blessures graves et nuire au fonctionnement de biens matériels (p. ex. en endommageant l'appareil).

Consignes générales de sécurité

AVERTISSEMENT

Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer et/ou modifier l'appareil sans autorisation. Afin de garantir un fonctionnement sûr de l'appareil, les consignes de sécurité et avertissements, ainsi que le chapitre « Utilisation conforme » doivent impérativement être respectés.

AVERTISSEMENT

Respecter les consignes suivantes avant toute utilisation de l'appareil :

Eviter d'utiliser l'appareil à proximité de postes de soudure électriques, de chauffages à induction et d'autres champs électromagnétiques.
En cas de changement soudain de température, l'appareil doit être exposé environ 30 minutes à la nouvelle température ambiante avant son utilisation.
Ne pas soumettre l'appareil à des températures élevées pendant des périodes prolongées.
Éviter les conditions ambiantes poussiéreuses et humides.
Les appareils de mesure et leurs accessoires ne sont pas des jouets et doivent être tenus hors de portée des enfants !
Dans les établissements industriels, les règlements de prévention des accidents de l'Association des syndicats professionnels en charge des installations et équipements électriques doivent être respectés.

Respecter les cinq règles de sécurité suivantes :

1 Déconnecter l'appareil
2 Empêcher son redémarrage
3 Le mettre hors tension (la mise hors tension doit être constatée sur les 2 pôles)
4 Mettre à la terre et court-circuiter
5 Couvrir les éléments sous tension voisins

Utilisation conforme

L'appareil a exclusivement été conçu pour les applications décrites dans le manuel d'utilisation. Toute autre utilisation est interdite et peut être la cause d'accidents ou de dommages sur l'appareil. Ces applications entraînent l'extinction immédiate de la garantie dont bénéficie l'utilisateur vis-à-vis du fabricant.

Afin de protéger l'appareil contre d'éventuels dommages, retirer la pile en cas de non-utilisation prolongée.

Nous n'endossons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une manipulation inappropriée ou du non-respect des consignes de sécurité. La garantie s'éteint dans de tels cas. Un point d'exclamation dans un triangle renvoie aux consignes de sécurité du présent manuel d'utilisation. Lire les instructions dans leur intégralité avant la mise en service. Cet appareil a fait l'objet d'un contrôle CE et satisfait aux normes pertinentes.

Nous nous réservons le droit de modifier les spécifications de cet appareil sans préavis. © 2020 Testboy GmbH, Allemagne.

Exclusion de responsabilité

La garantie s'éteint en cas de dommages résultant du non-respect du présent manuel d'utilisation ! Nous n'endossons aucune responsabilité pour les dommages consécutifs en résultant !

Testboy n'assume aucune responsabilité pour les dommages résultant :

du non-respect du présent manuel d'utilisation, de modifications apportées au produit sans l'accord de Testboy, de l'utilisation de pièces de rechange n'ayant pas été fabriquées ou homologuées par Testboy, de l'influence de l'alcool, de drogues ou de médicaments.

Exactitude du manuel d'utilisation

Ces instructions de service ont été rédigées avec le plus grand soin. Nous n'endossons aucune responsabilité pour l'exactitude et l'intégralité des données, illustrations et schémas qu'elles contiennent. Sous réserve de modifications, d'erreurs d'impression et d'erreurs.

Élimination

Cher client Testboy, en acquérant notre produit, vous avez la possibilité de déposer le produit en fin de vie dans un centre de collecte pour déchets électriques.

La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.

Élimination des piles usagées

En tant qu'utilisateur, vous êtes légalement (loi allemande sur les piles) tenu de déposer toutes vos piles et batteries usagées dans des centres agréés ; il est interdit de jeter celles-ci dans les ordures ménagères !

Les piles et batteries contenant des substances toxiques portent les symboles illustrés ci-contre, indiquant qu'il est interdit de les jeter dans les ordures ménagères.

Les symboles des métaux lourds concernés sont :

Vous pouvez ramener gratuitement vos piles et batteries usagées dans un centre de collecte de votre commune ou partout où des piles/batteries sont vendues !

Certificat de qualité

L'ensemble des activités et processus pertinents en matière de qualité effectués au sein de l'entreprise Testboy GmbH est contrôlé en permanence par un système de gestion de la qualité. La société Testboy GmbH confirme ainsi que les équipements de contrôle et instruments utilisés pendant l'étalonnage sont soumis à des contrôles permanents.

Déclaration de conformité

Le produit est conforme avec les dernières directives. Plus d'informations sur www.testboy.de

Description de l'appareil

L'appareil est doté des fonctions suivantes :

• Séparation des câbles dans conducteurs L, N et PE pour câbles à 2 et 3 pôles

• Mesure de la tension alternative (L-N, L-PE, N-PE) facile avec des pinces ampèremétriques/multimètres

• Mesure du courant CA facile avec des pinces de mesure de courant

• Anneau électrique avec x1 spire pour mesure du courant directe
  • Anneau électrique avec x10 spires pour mesures de courant faible directes
• Mesure du courant de fuite directement sur le conducteur de protection
• Mesure du courant de défaut avec mesure du courant différentiel sur conducteurs L-N
  • Utile jusqu'à un courant de charge de 16 A

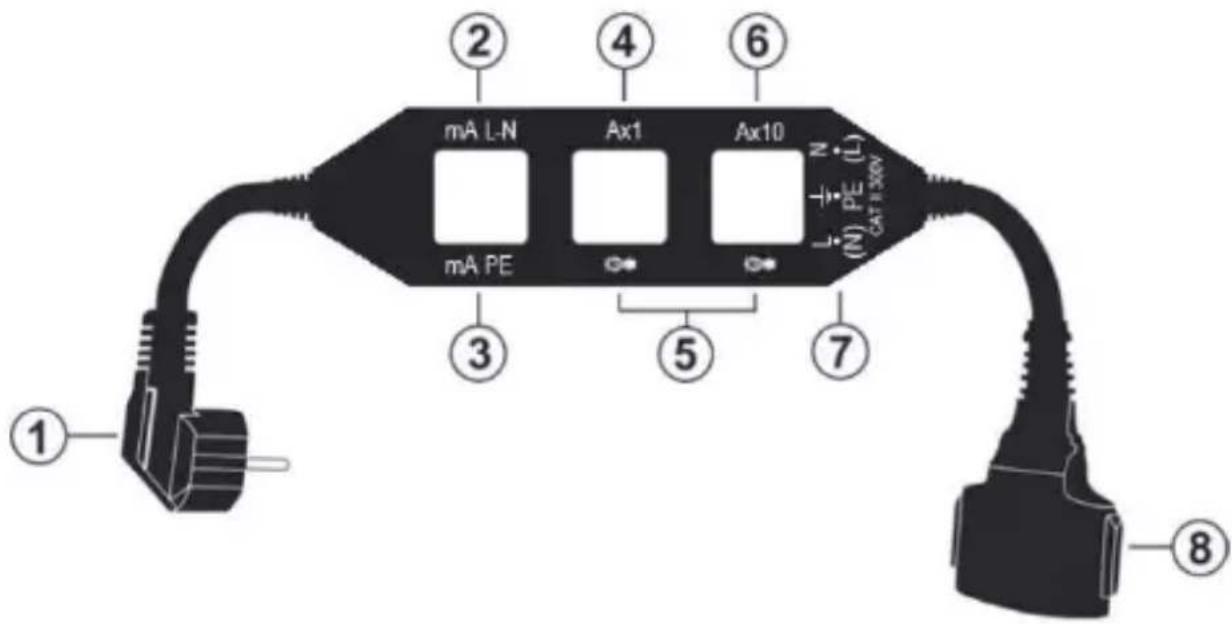

① ② mA L-N Ax1 Ax10 mA PE ③ ④ ⑥ N ( N ) PE ( L ) CAT-300V ⑤ ⑦ ⑧

Fig. 1

1. Fiche Schuko pour raccordement à la prise
2. Anneau pour mesures de courant différentiel entre conducteurs L-N
3. Anneau pour mesures de courant de fuite sur conducteur PE

4. Anneau avec x1 spire pour mesures du courant

5. Ne convient pas aux mesures de courant

6. Anneau avec x10 spires pour mesures du courant
7. Raccords de mesure pour tensions L-N, L-PE et N-PE
8. Douille Schuko pour raccordement de charge (terminal)

Fonction

Le TV435 est un appareil utile pour obtenir une séparation électrique entre les câbles actifs de phase, neutre et PE pour les charges monophases, qui sont alimentées avec des conducteurs à deux ou trois pôles avec une puissance absorbée de 16 A max. L'appareil permet de procéder à une mesure immédiate directement sur les conducteurs avec des pinces.

Le TV435 comporte 2 anneaux (Ax1 et Ax10 - voir fig. 1, numéros 4 et 6), afin d'effectuer respectivement la mesure du courant du câble et la mesure du même courant multiplié par le facteur 10 (utile avec les pinces ampèremétriques avec une faible sensibilité ou des zones trop élevées).

L'appareil a également deux autres anneaux (mA PE et mA L-N - voir fig. 1, numéros 2 et 3) pour une mesure facile du courant de fuite, respectivement directement et indirectement / différentiel (sur conducteurs L-N).

Le TV435 permet enfin d'effectuer des mesures de tension de AC L-N-, L-PE- et N-PE (voir fig. 1, numéro 7) avec des multimètres.

Utilisation

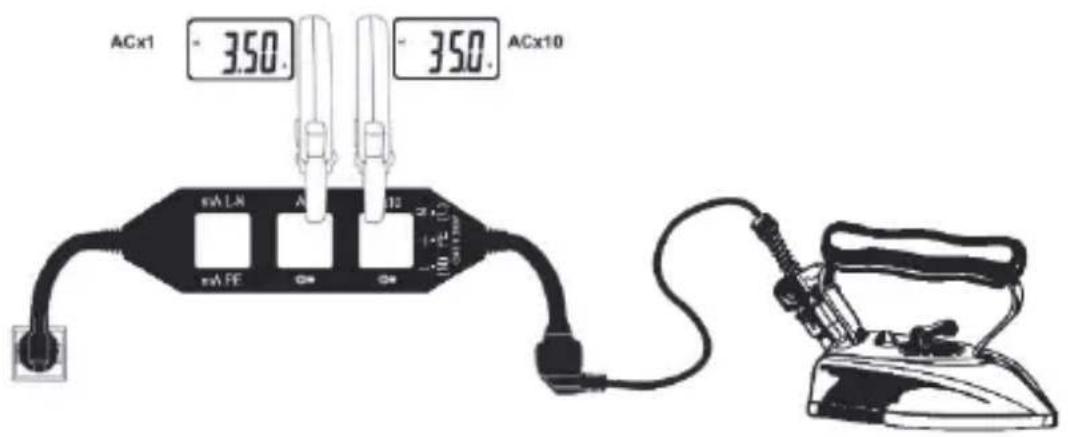

Mesure du courant de charge

1. Connectez le TV435 à la prise 230 V AC via la fiche Schuko.
2. Connectez le terminal au TV435 via la fiche Schuko.
3. Placez la pince ampèremétrique au niveau des points de mesure Ax1 ou Ax10 et mettez le terminal en marche.
4. Lisez les valeurs du courant du câble sur l'anneau Ax1 ou divisez la valeur lue de l'anneau Ax10 par 10 (voir fig. 2).

ACx1 - 350. - 350. ACx10 mA LN A 12 mA FE 10 12 - 10 12 10 - 10 12 10 - 10 12 10 - 10 12 10 - 10 12 10 - 10 12 10 - 10 12 10 - 10 12 10 - 10 12 10 - 10 12 10

Fig. 2

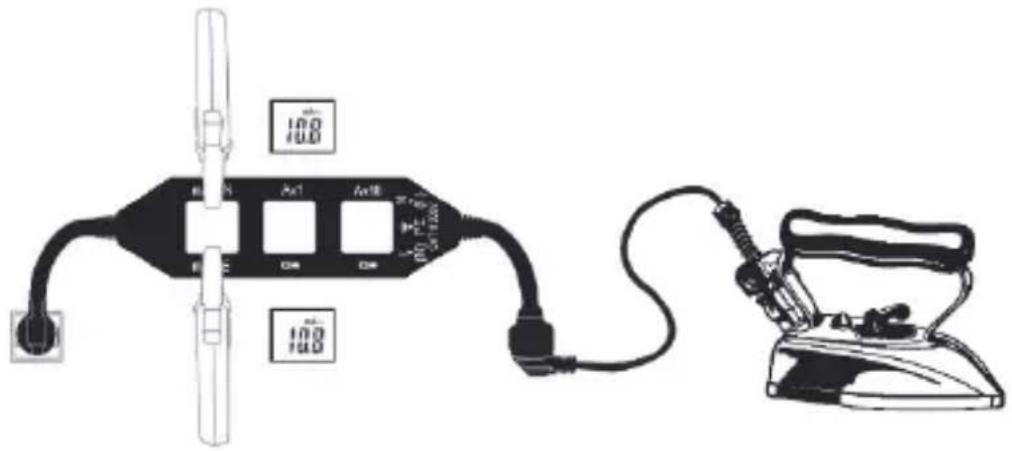

Mesure du courant de fuite

1. Connectez le TV435 à la prise 230 V AC via la fiche Schuko.
2. Connectez le terminal au TV435 via la fiche Schuko.
3. Placez la pince ampèremétrique au niveau des points de mesure mA PE ou mA L-N et mettez le terminal en marche.
4. Lisez la valeur directe du courant de fuite (conducteur PE) dans l'anneau mA-PE ou la valeur indirecte/ valeur différentielle du courant de fuite (conducteur L-N) dans l'anneau mA-L-N (voir fig. 3).

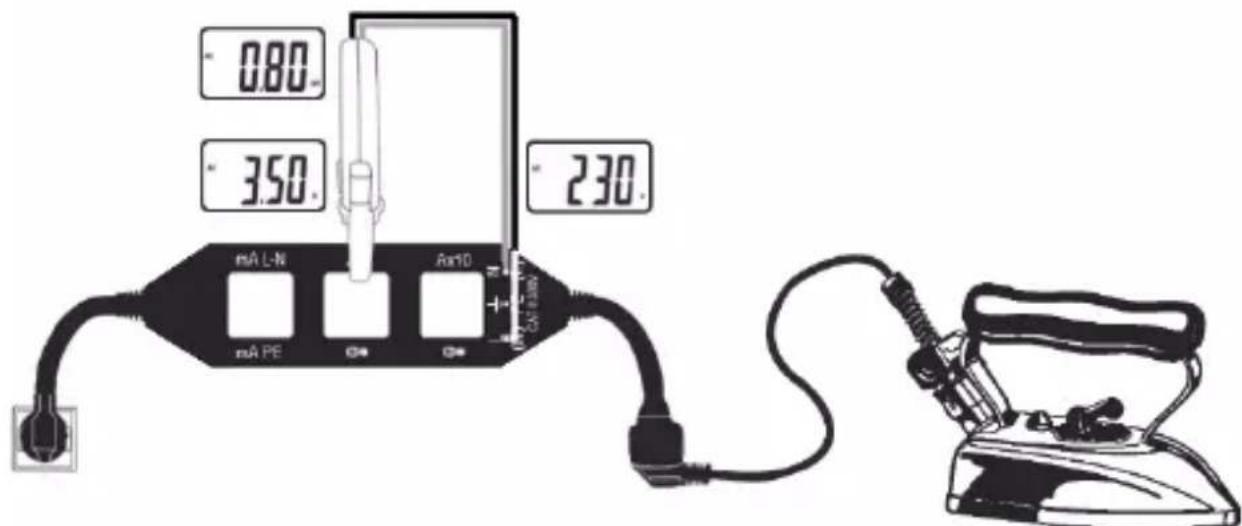

Mesure de la tension et de la puissance

1. Connectez le TV435 à la prise 230 V AC via la fiche Schuko.
2. Connectez le terminal au TV435 via la fiche Schuko.
3. Placez la pince ampèremétrique au niveau du point de mesure Ax1 et les câbles de mesure sur L et N et mettez le terminal en marche.
4. Lisez les valeurs correspondantes pour le courant, la tension et la puissance absorbée de la charge (voir fig. 4).
5. Des mesures de tension entre les points de mesure L-PE et N-PE sont également possibles.

0.80 3.50 2.30 mA L-N mA PE A×10 C=100mm C=100mm C=100mm C=100mm C=100mm C=100mm C=100mm

Fig. 4

Entretien

AVERTISSEMENT

Seuls des techniciens expérimentés et formés sont autorisés à effectuer les travaux d'entretien. Débranchez tous les câbles des raccords d'entrée avant de procéder aux travaux d'entretien.

Nettoyage de l'appareil

Utilisez un chiffon doux et sec pour nettoyer l'instrument. N'utilisez jamais de chiffons humides, de solvants, d'eau etc.

Caractéristiques techniques

Alimentation en énergie	110 - 240 V AC (+/- 10 %) 50-60 Hz
Raccordement électrique	Fiche Schuko intégrée, longueur de 30 cm
Raccordement de charge	Douille Schuko intégrée, longueur de 30 cm
Charge maximale	16 A
Température de service	-20 °C à +40 °C
Humidité de l'air en service	<80 % HR
Température de stockage	-20 °C à +60 °C
Humidité de l'air en stockage	<80 % HR
Norme de sécurité	IEC/EN61010-1, IEC/EN61010-02-030
Catégorie de mesure	CAT III 300 V
Hauteur de service maximale	2000 m
Dimensions	17,5 cm x 5,3 cm x 1,5 cm
Poids	307 g
