Marque	Testboy
Modèle	110
Type de produit	Multimètre (testeur de tension sans contact)
Catégorie de mesure	CAT III 1000 V / CAT IV 600 V
Plage de tension	12 – 1 000 V CA
Alimentation	2 piles 1,5 V AAA (micro)
Indice de protection	IP 40
Norme de contrôle	CEI/EN 61010-1 (DIN VDE 0411)
Fonction principale	Détection de tension sans contact
Seuil de détection (sans lampe)	À partir de 110 V CA
Seuil de détection (avec lampe)	À partir de 12 V CA
Lampe de poche intégrée	LED forte puissance, durée d'éclairage jusqu'à 60 h
Durée de vie de la LED	Plus de 100 000 heures
Entretien et nettoyage	Utiliser un chiffon sec
Consignes de sécurité	Respecter les cinq règles de sécurité électrique ; ne pas utiliser à proximité d'appareils de soudage ou de chauffage par induction
Utilisation conforme	Réservé aux spécialistes ; vérifier le bon fonctionnement avant chaque utilisation sur une source connue
Remplacement des piles	Ouvrir le compartiment avec un tournevis, respecter la polarité
Poids (estimé)	Environ 50 g (sans piles)

FOIRE AUX QUESTIONS - 110 Testboy

Comment détecter une tension avec le Testboy 110 ?

Approchez la pointe de test du conducteur. Si la tension alternative est supérieure à 110 V, le capuchon blanc s'allume en rouge. Pour détecter des tensions dès 12 V CA, allumez d'abord la lampe de poche à l'aide de l'interrupteur.

Que faire si le détecteur ne s'allume pas sur une source censée être sous tension ?

Vérifiez d'abord l'état des piles. Si les piles sont bonnes, testez l'appareil sur une source de tension connue (ex. prise). Si rien ne s'allume, la tension peut être trop faible ou le câble blindé. L'appareil peut ne pas détecter une tension si le champ électrique est insuffisant.

Comment remplacer les piles du Testboy 110 ?

Utilisez un tournevis pour soulever le compartiment à piles situé au repère 2. Insérez deux piles AAA 1,5 V en respectant la polarité indiquée. Ne jetez pas les piles usagées aux ordures ménagères.

Le Testboy 110 est-il adapté pour une utilisation professionnelle ?

Oui, il est conçu pour une utilisation par des spécialistes formés. Il répond aux catégories CAT III 1000 V et CAT IV 600 V, et doit être vérifié avant et après chaque usage sur une source connue.

Peut-on utiliser le Testboy 110 pour vérifier l'absence de tension ?

Non, le contrôle de tension sans contact ne permet pas de déterminer avec certitude qu'une ligne est hors tension. Il est impératif d'utiliser un testeur deux pôles conforme et de respecter les cinq règles de sécurité.

Comment nettoyer le Testboy 110 ?

Utilisez un chiffon sec pour nettoyer l'appareil. N'utilisez pas de produits chimiques ou abrasifs.

Quelle est la durée de vie de la lampe LED ?

La durée de vie de la LED dépasse 100 000 heures. Avec un jeu de piles, la lampe peut éclairer jusqu'à 60 heures en continu.

Le Testboy 110 est-il étanche ?

L'indice de protection est IP 40, ce qui signifie qu'il est protégé contre les corps solides de plus de 1 mm mais pas contre l'eau. Évitez les environnements humides.

Que faire si l'appareil semble défectueux ?

Vérifiez les piles et testez sur une source connue. Si le problème persiste, n'essayez pas de le réparer vous-même. Contactez le fabricant ou un service agréé. Toute modification annule la garantie.

Comment éliminer le Testboy 110 en fin de vie ?

Ne le jetez pas aux ordures ménagères. Rapportez-le à un point de collecte pour déchets électroniques (WEEE). Les piles usagées doivent être déposées dans les conteneurs prévus à cet effet.

MODE D'EMPLOI 110 Testboy

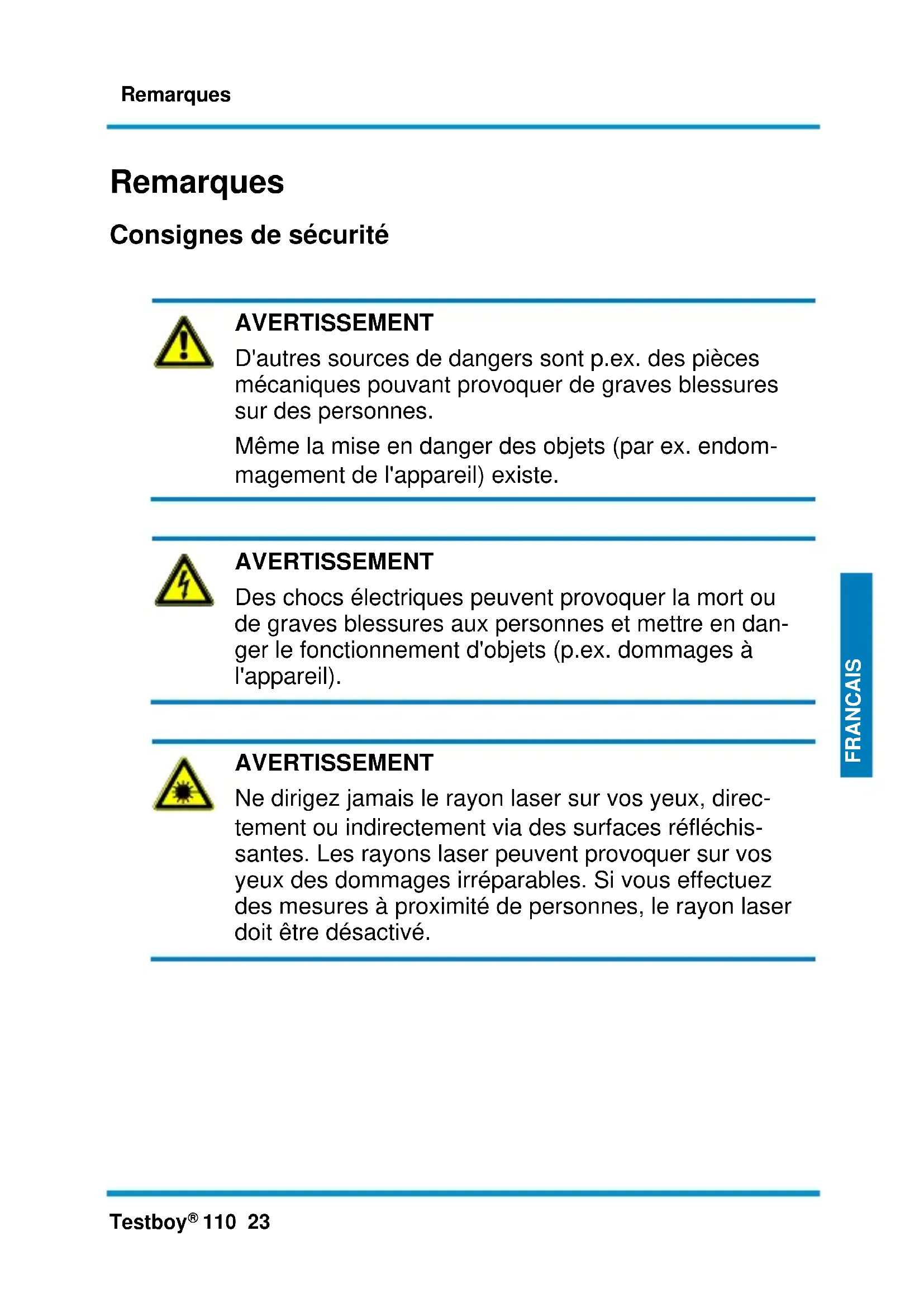

Avertissement

D'autres sources de dangers sont p. ex. des pièces mécaniques pouvant provoquer de graves blessures sur des personnes.

Même la mise en danger des objets (par ex. endommagement de l'appareil) existe.

Avertissement

Des chocs électriques peuvent provoquer la mort ou de graves blessures aux personnes et mettre en danger le fonctionnement d'objets (p. ex. dommages à l'appareil).

Avertissement

Ne dirigez jamais le rayon laser sur vos yeux, directement ou indirectement via des surfaces réfléchissantes. Les rayons laser peuvent provoquer des dommages irréparables à vos yeux. Si vous effectuez des mesures à proximité de personnes, le rayon laser doit être désactivé.

Avertissement

Pour des raisons de sécurité et d'homologation (CE), il est interdit de modifier l'appareil de votre propre chef. Afin d'assurer un fonctionnement sûr de l'appareil, respecter absolument les consignes de sécurité, les avertissements ainsi que le chapitre "Utilisation conforme".

Avertissement

Avant d'utiliser l'appareil, veuillez observer les remarques suivantes :

Évitez d'utiliser l'appareil à proximité d'appareils de soudage électriques, de dispositifs de chauffage à induction et autres champs électromagnétiques. Après des changements de température subites, l'appareil doit être adapté à la nouvelle température ambiante pendant env. 30 minutes avant utilisation, pour stabiliser le capteur IR. N'exposez pas l'appareil à de hautes températures pendant un temps prolongé. Évitez les environnements poussiéreux et humides. Les appareils de mesure et les accessoires ne sont pas des jouets. Écartez-les des enfants ! Dans les établissements professionnels, respectez les consignes de prévention des accidents émises par l'association des caisses d'assurance mutuelle de l'industrie pour les installations et équipements électriques.

Veuillez respecter les cinq règles de sécurité :

1. Déconnexion 2. Protection contre la remise sous tension 3. Vérifier l'absence de tension (l'absence de tension doit être constatée sur 2 pôles) 4. Mise à la terre et mise en court-circuit 5. Couvrir les pièces voisines sous tension

Utilisation conforme

L'appareil n'est destiné qu'aux applications décrites dans la notice d'utilisation. Toute autre utilisation est interdite et peut provoquer des accidents ou la destruction de l'appareil. De telles applications annulent immédiatement toute garantie ou recours de l'utilisateur envers le fabricant.

Pour protéger l'appareil contre les dommages, enlevez les piles de l'appareil si vous ne l'utilisez pas pendant une durée prolongée.

En cas de dommages matériels ou corporels provoqués par une manipulation non conforme ou le non-respect des consignes de sécurité, nous n'assumons aucune responsabilité. Dans de tels cas, tout recours en garantie est exclu. Un point d'exclamation dans un triangle renvoie à des consignes de sécurité se trouvant dans le mode d'emploi. Avant la mise en service, lisez les instructions complètement. Cet appareil a été contrôlé CE et est donc conforme aux directives exigées.

Nous nous réservons le droit de changer les spécifications sans avis préalable © Testboy GmbH, Allemagne.

Exclusion de responsabilité

En cas de dommages causés par le non-respect du mode d'emploi, tout recours en garantie est annulé ! Nous n'assumons aucune garantie pour les conséquences qui en résultent !

Testboy n'assume aucune responsabilité pour les dommages résultant :

du non-respect du mode d'emploi, de modifications du produit non autorisées par Testboy ou de pièces de rechange non fabriquées ou non autorisées par Testboy, de l'influence de l'alcool, de drogues ou de médicaments.

Pertinence du mode d'emploi

Les présentes instructions d'utilisation ont été élaborées avec grand soin. Nous ne garantissons pas que les données, figures et dessins soient corrects ni complets. Sous réserve de modifications, d'erreurs d'impression, d'erreurs et omissions.

Mise au rebut

Cher client Testboy, en achetant notre produit, vous avez la possibilité de rendre l'appareil à des points de collecte pour déchets électroniques au terme de son cycle de vie.

La directive WEEE réglemente la reprise et le recyclage des appareils électriques usagés. Les fabricants d'appareils électriques sont tenus de reprendre et de recycler gratuitement les appareils électriques vendus. Les appareils électriques ne peuvent donc plus être jetés avec les déchets « normaux ». Les appareils électriques doivent être recyclés et éliminés séparément. Tous les appareils soumis à cette directive portent ce logo.

Mise au rebut de piles usagées

En tant que consommateur final, vous êtes tenu par la loi (loi sur les piles) de rendre toutes vos piles et accumulateurs ; la mise aux déchets ménagers est interdite !

Les piles/accumulateurs comportant des substances polluantes sont repérés par les symboles ci-contre, indiquant l'interdiction de mise aux déchets ménagers.

Les désignations du métal lourd déterminant sont les suivantes :

Vous pouvez rendre vos piles/accumulateurs usagés gratuitement à tous les points de collecte de votre commune ou aux points de vente de piles/accumulateurs !

Certificat de qualité

Toutes les activités et procédures qualitatives effectuées au sein de la société Testboy GmbH sont contrôlées en permanence par un système de gestion de la qualité. Testboy GmbH garantit en outre que les outils et instruments de contrôle utilisés lors de l'étalonnage sont soumis à un contrôle permanent.

Déclaration de conformité

Le produit est conforme aux dernières directives. Plus d'informations sur www.testboy.de

Utilisation

Nous vous remercions vivement d'avoir acheté le Testboy ^® 110.

Contrôle de tension sans contact, dès 12 V CA

Lampe de poche LED forte puissance

Contrôle de tension sans contact

Grâce au circuit électrique intégré dans sa pointe de test, le Testboy® 110

est capable de détecter tout conducteur sous tension.

Si une tension alternative supérieure à 110 Volt est détectée, le capuchon blanc s'allume en rouge (voir repère 1a sur la figure). Pour pouvoir détecter les tensions inférieures à 110 V CA, allumez la lampe de poche à l'aide de l'interrupteur (1b).

Vous pouvez maintenant détecter les tensions alternatives dès 12 V CA.

Aucun passage de courant n'est nécessaire !

Avant utilisation, vérifier le fonctionnement impeccable du contrôleur de tension sur une source de tension connue (par ex. prise de courant) !

Si lors de l'utilisation de cette fonction, la lampe ne s'allume pas, il est possible qu'une tension soit quand même présente. L'appareil de contrôle indique des tensions actives, générant depuis des sources de courant (réseau électrique) des champs électriques suffisamment forts. Si l'intensité du champ est basse, l'appareil peut ne pas indiquer une tension qui lui serait appliquée. Si l'appareil ne reconnaît pas une tension présente, l'origine peut se trouver dans les facteurs cités ci-dessous :

• fils/câbles blindés/écrantés
• épaisseur et nature de l'isolant
• distance par rapport à la source de tension
• consommateurs totalement isolés, empêchant une mise à la masse efficace.
• prise dans des prises femelles intégrées / différences dans les modèles des prises
• état de l'appareil et des piles

Attention en cas de tensions supérieures à 30 V, risque de choc électrique !

PRÉVU UNIQUEMENT POUR UTILISATION PAR DES SPÉCIALISTES

Chaque personne utilisant cet instrument de mesure devrait être formée en conséquence et être familiarisée avec les risques particuliers survenant dans un environnement industriel lors de la mesure de tension, ainsi qu'avec les dispositions de sécurité et les procédures de vérification du fonctionnement correct de l'appareil, avant et après chaque utilisation.

Le contrôle de tension sans contact ne convient pas pour déterminer si une ligne est sous tension ou ne l'est pas.

Définition des catégories de mesure :

Catégorie de mesure II : il s'agit des mesures sur les circuits électriques reliés directement au réseau basse tension par connecteur. Courant de court-circuit typique < 10 kA

Catégorie de mesure III : mesures au sein des installations de bâtiment (consommateurs à demeure, raccordés sans connecteur, raccordement divisionnaire, équipements intégrés en fixe au tableau de distribution). Courant de court-circuit typique < 50 kA

Catégorie de mesure IV : mesures sur la source de l'installation basse tension (compteurs, raccordement principal, protection primaire contre les surintensités). Courant de court-circuit typique > 50 kA

Tester l'appareil aussi bien avant qu'après utilisation, sur une source de tension connue située dans l'étendue nominale de l'appareil afin de garantir le fonctionnement correct de celui-ci.

Lire la présente notice avant utilisation. Si l'appareil n'est pas utilisé conformément aux indications du constructeur, la protection mise à disposition par l'appareil peut être entravée.

En cas d'association entre sonde de mesure et accessoires, il faut utiliser la plus faible des deux catégories de mesure entre sonde et accessoire.

Sauf autorisation expresse du constructeur ou de son représentant, il est interdit de modifier ou de remplacer des pièces de l'appareil et de ses accessoires.

Pour nettoyer l'appareil, utiliser un chiffon sec.

Lampe de poche

À l'aide de l'interrupteur, allumez la lampe de poche intégrée (voir repère 1b sur la figure). La LED de forte puissance permet d'obtenir une durée d'éclairage allant jusqu'à 60 heures (par jeu de piles) ! La durée de vie de la LED dépasse les 100 000 heures.

Remplacement des piles

À l'aide d'un tournevis, soulevez le compartiment des piles par l'encoche (voir repère 2 sur la figure). Lors de la mise en place des piles neuves, veillez à respecter la polarité !

Ne mettez pas les piles dans les déchets ménagers. Des points de collecte existent, même près de chez vous !

Caractéristiques techniques

Plage de tension	12 - 1 000 V CA
Alimentation électrique	2 piles type 1,5 V AAA micro
Indice de protection	IP 40
Catégorie de surtension	CAT III 1000 V / CAT IV 600 V
Norme de contrôle	CEI/EN 61010-1(DIN VDE 0411)
