TV 218 - Multimeter Testboy - Kostenlose Bedienungsanleitung

Produkttyp	Digitale Stromzange
Marke	Testboy
Modell	TV 218
Abmessungen (L x H x T)	155 x 50 x 25 mm
Gewicht (mit Batterien)	Ca. 95 g
Stromversorgung	2 Knopfbatterien 1,5 V (SR44 / LR44)
Anzeige	LCD 3 3/4 Stellen, max. 4000
Abtastrate	~3 Hz
Zangenöffnung	∅ 20 bis 23 mm
Messbereiche Wechselstrom (True-RMS)	40 A (0,01 A) / 200 A (0,1 A)
Messbereiche Gleichstrom	40 A (0,01 A) / 200 A (0,1 A)
Hauptfunktionen	AC/DC-Messung, Data-Hold, Nullstellung
Sicherheit	CAT III 300 V, Überspannungsschutz
Schutzart	IP30
Arbeitstemperatur	0 bis 40 °C, <80% rF ohne Kondensation
Lagertemperatur	-10 bis 60 °C, <70% rF (ohne Batterien)
Max. Einsatzhöhe	< 2.000 m
Normen	IEC/EN 61010-1 (DIN VDE 0411)
Mitgeliefertes Zubehör	Bedienungsanleitung, Schutztasche
Wartung	Mit einem trockenen Tuch reinigen; Batterien ersetzen, wenn Batteriesymbol erscheint

Häufig gestellte Fragen - TV 218 Testboy

Wie misst man Wechselstrom (AC) mit dem Testboy TV 218?

Stellen Sie den Drehschalter auf den gewünschten Bereich (40 A oder 200 A) und drücken Sie die Taste Select, bis 'AC T-rms' angezeigt wird. Öffnen Sie die Zange und umschließen Sie einen einzelnen Leiter. Stellen Sie sicher, dass die Zange vollständig geschlossen ist. Lesen Sie den angezeigten Wert in True-RMS ab.

Wie misst man Gleichstrom (DC) mit dem Testboy TV 218?

Stellen Sie den Drehschalter auf den gewünschten Bereich. Öffnen Sie die Zange und umschließen Sie den Leiter unter Beachtung der Polarität (das '+' Zeichen auf der Zange zeigt die Stromrichtung an). Schließen Sie die Zange vollständig. Lesen Sie den Messwert ab. Falls erforderlich, führen Sie eine Nullstellung durch, indem Sie die Taste Zero drücken, nachdem Sie die Zange mehrmals geöffnet und geschlossen haben.

Wie verwende ich die Data-Hold-Funktion?

Drücken Sie während der Messung die Taste D-H. Der letzte Messwert wird eingefroren und auf dem Display angezeigt, zusammen mit dem Symbol 'H-D'. Die Messung wird unterbrochen, solange die Funktion aktiv ist. Zum Lösen drücken Sie erneut D-H.

Wie tausche ich die Batterien des Testboy TV 218 aus?

Stellen Sie den Drehschalter auf 'OFF'. Entfernen Sie die Gummihülle und lösen Sie die Sicherheitsschraube auf der Rückseite. Ersetzen Sie die verbrauchten Batterien durch zwei 1,5 V Knopfbatterien vom Typ SR44 oder LR44. Schließen Sie die Abdeckung und setzen Sie die Hülle wieder auf. Entsorgen Sie verbrauchte Batterien nicht im Hausmüll, sondern geben Sie sie an einer Sammelstelle ab.

Was bedeutet das Batteriesymbol auf dem Display?

Dieses Symbol zeigt an, dass die Batteriespannung zu niedrig ist. Sie sollten die Batterien so schnell wie möglich ersetzen, um genaue Messungen zu gewährleisten.

Welche Überspannungskategorie (CAT) hat dieses Multimeter?

Der Testboy TV 218 ist für Messungen in der Kategorie CAT III bis 300 V gegen Erde ausgelegt. Dies entspricht festen elektrischen Installationen wie Verteilerkästen.

Wie reinige und warte ich den Testboy TV 218?

Reinigen Sie das Gehäuse regelmäßig mit einem trockenen, weichen Tuch. Verwenden Sie keine scheuernden Mittel oder Lösungsmittel. Vermeiden Sie das Eindringen von Feuchtigkeit in das Gehäuse. Wenn das Gerät längere Zeit nicht verwendet wird, entfernen Sie die Batterien und lagern Sie es an einem trockenen, temperierten Ort.

Welche Sicherheitsvorkehrungen sind zu beachten?

Verwenden Sie das Gerät nie in der Nähe von starken elektromagnetischen Feldern. Entfernen Sie die Zange vom Stromkreis, bevor Sie die Funktion wechseln. Halten Sie Ihre Finger hinter dem Schutzring. Überschreiten Sie nicht die maximalen Eingangswerte. Arbeiten Sie vorsichtig an blanken Leitern (Stromschlaggefahr).

Wie führe ich eine Nullstellung vor einer Gleichstrommessung durch?

Öffnen und schließen Sie die Zangenbacken mehrmals und warten Sie, bis der Wert stabil ist. Drücken Sie die Taste Zero: Der angezeigte Wert geht auf etwa 0,00 und 'ZERO' erscheint auf dem Display. Die Messung kann dann beginnen.

Wie genau sind die Messungen?

Die Genauigkeit wird bei 18-28 °C und <75% rF angegeben. Für Wechselstrom: ±3,0% + 5 Digits (40 A) und ±3,0% + 5 Digits (200 A). Für Gleichstrom: ±2,5% + 8 Digits. Eine zusätzliche Abweichung von 1,5% kann auftreten, wenn das Kabel nicht in der Mitte der Zange ist.

BEDIENUNGSANLEITUNG TV 218 Testboy

Testboy® TV 218 Bedienungsanleitung 3

Testboy® TV 218 Operating instructions 19

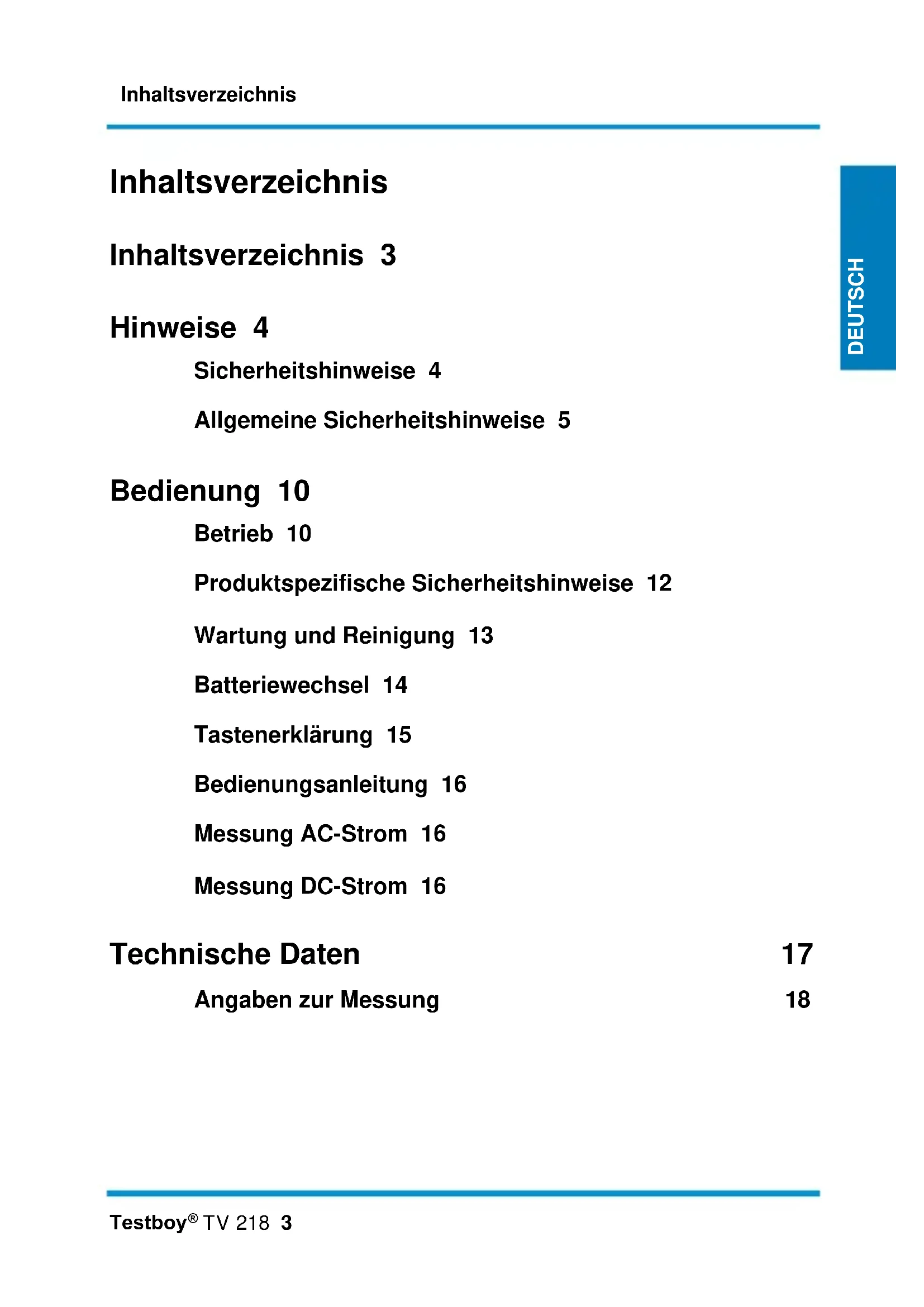

Inhaltsverzeichnis 3

Hinweise 4

Sicherheitshinweise 4

Allgemeine Sicherheitshinweise 5

Bedienung 10

Betrieb 10

Produktspezifische Sicherheitshinweise 12

Wartung und Reinigung 13

Batteriewechsel 14

Tastenerklärung 15

Bedienungsanleitung 16

Messung AC-Strom 16

Messung DC-Strom 16

Technische Daten 17

Angaben zur Messung 18

Hinweise

Sicherheitshinweise

WARNUNG

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für

elektrische Anlagen und Betriebsmittel zu beachten.

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

| dem Nichtbeachten der Anleitung,
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Ersatzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen.

Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recyceln. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie sich für die Testboy ^® TV 218 entschieden haben.

Die Testboy ^® TV 218 ist für die Messung von Anlagen der Kategorie CAT III bestimmt, d.h. für Spannungen, die auf Erde bezogen 300 V (AC oder DC) nicht überschreiten.

Betrieb

Vor einer Messung das Gerät akklimatisieren lassen.

Bei Einsatz dieses Zangenmessgeräts muss der Benutzer alle üblichen Sicherheitsregeln einhalten.
Beim Einsatz in der Nähe von stör- oder rauscherzeugenden Geräten kann die Anzeige grobe Fehler anzeigen.
Gerät nur so verwenden, wie es in dieser Anleitung beschriebenen ist, da die Schutzvorrichtungen dieses Gerätes sonst beeinträchtigt sein können.
Zur Vermeidung von Beschädigungen des Gerätes, die in den technischen Daten angegebenen maximalen Eingangswerte nicht überschreiten.
Auf Funktionswahlschalter achten und sich vergewissern, dass er vor jeder Messung auf der richtigen Position steht.
Besondere Vorsicht ist geboten bei Arbeiten an unisolierten Leitern oder Sammelschienen.
Jeder versehentliche Kontakt mit dem Leiter kann einen Elektroschlag zur Folge haben.
Vorsicht bei Arbeiten mit Spannungen über 60 V DC oder 30 V AC RMS. Bei solchen Spannungen besteht die Gefahr von Elektroschocks.
Vor Umschaltung auf andere Funktionen muss die Zange vom getesteten Kreis abgezogen werden.

Während der Messungen mit den Fingern hinter dem Schutzring bleiben.
Zur Vermeidung falscher Messwerte: Bei Erscheinen des -Symbols, Batterien wechseln.
Vor jeder Messung vergewissern, dass das Prüfgerät in einwandfreiem Zustand ist. Prüfen Sie die Funktion an einer bekannten, funktionierenden Stromquelle bevor Sie das Gerät benutzen.
Das „+“ Zeichen auf der Zange, zeigt im DC Betrieb die technische Stromrichtung (siehe Abbildung).

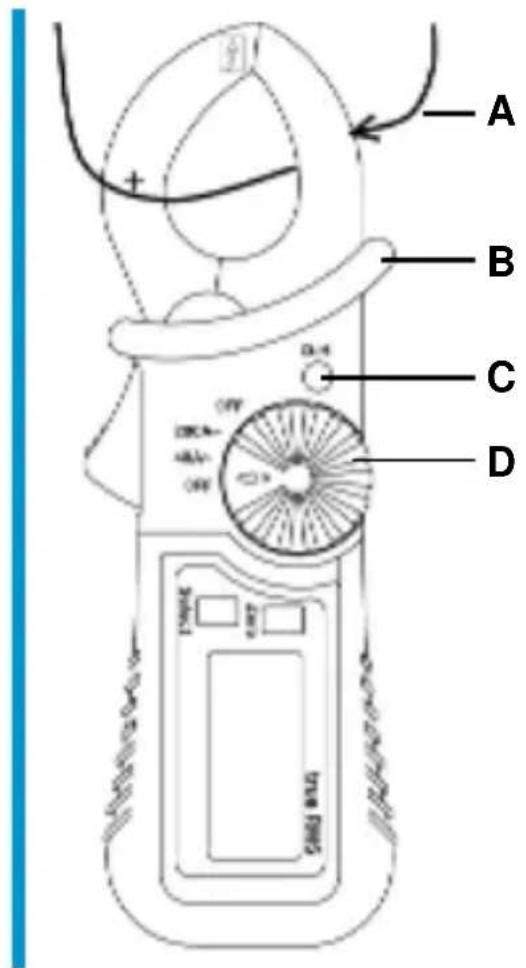

A Stromrichtung
B Schutzring
C Data-Hold
D Funktionswahlschalter

A B C D

Produktspezifische Sicherheitshinweise

Das Gerät vor dem Öffnen immer von allen elektrischen Stromquellen trennen, eigene statische Aufladung neutralisieren, diese könnte interne Bauteile zerstören.
Alle Justierungs-, Wartungs- und Reparaturarbeiten am stromführenden Zangenmessgerät dürfen nur durch qualifiziertes Fachpersonal vorgenommen werden, die mit den Vorschriften dieser Anleitung vertraut sind.
"Qualifiziert" ist eine Person, die mit Einrichtung, Bauart und Arbeitsweise der Ausrüstung und den mit ihr verbundenen Gefahren vertraut ist. Sie verfügt über Erfahrung und ist dazu autorisiert, entsprechend professioneller Arbeitsweise Stromkreise und elektrische Einrichtungen unter Strom zu setzen oder abzuschalten.
Bei geöffneten Geräten daran denken, dass einige interne Kondensatoren auch nach Abschaltung noch lebensgefährliches Spannungspotential aufweisen können.
Bei Auftauchen von Fehlern oder Ungewöhnlichkeiten, das Gerät außer Betrieb setzen und sicherstellen, dass es bis nach erfolgter Überprüfung nicht mehr benutzt werden kann.
Wenn das Gerät über längere Zeit nicht gebraucht wird, die Batterien entfernen und das Gerät in einer nicht zu feuchten und nicht zu heißen Umgebung aufbewahren.
Extreme Vorsicht ist geboten beim Arbeiten an unisolierten Leitern und Stromschienen. Eine Berührung dieser Teile könnte zu einem elektrischen Schock führen! Benutzen Sie hierzu eine passende Schutzausrüstung!

Wartung und Reinigung

Zur Vermeidung elektrischer Schläge keine Feuchtigkeit in das Gehäuse eindringen lassen.

Gehäuse in regelmäßigen Abständen mit einem trockenen Tuch ohne Reinigungsmittel reinigen. Keine Schleif-, Scheuer- oder Lösemittel verwenden.

Batteriewechsel

Vor Abnehmen der Rückseite, zur Vermeidung elektrischer Schläge oder Schocks, Zangenmessgerät vom Prüfling trennen und ausschalten.

Vorgehensweise

Wenn die Arbeitsspannung der Batterie zu niedrig wird, erscheint auf der LCD-Anzeige das "Batterie" Symbol; die Batterie muss dann ausgewechselt werden.
Bereichsumschalter auf "OFF" stellen.

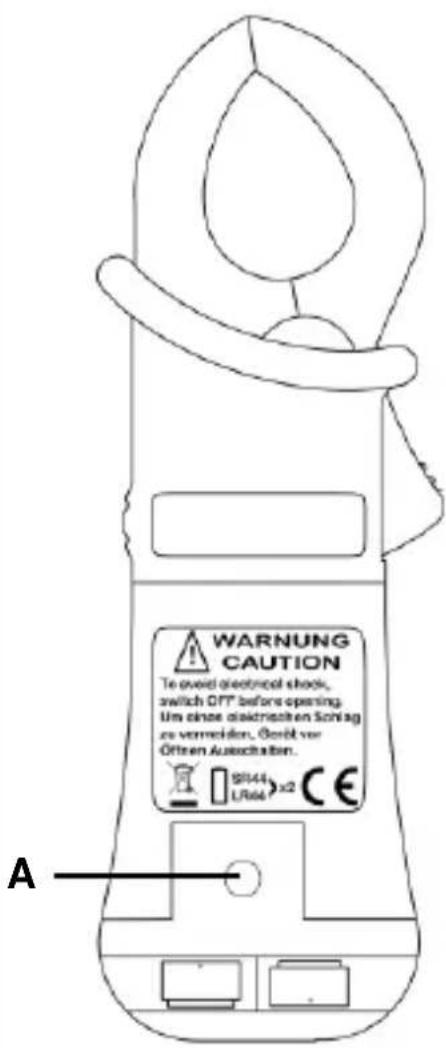

Gummi-Holster abziehen und die Sicherungsschraube (A) auf der Rückseite mit einem Schraubendreher lösen. Verbrauchte Batterien entnehmen und durch zwei neue Knopfzellen vom Typ 1,5 V SR 44 / LR 44 ersetzen.
Abdeckung mit Schraube sichern und Gummi-Holster wieder aufsetzen.

WARNING CAUTION To avoid electrical shock, switch OFF before opening. Um eine elektristeten Sonlag zu vermeiden. Öbritt vor Öffren Auslechungen. S844 L/R6 2 C E A

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

Tastenerklärung

Select

Wechsel zwischen DC- (Werkseinstellung) oder AC- Betrieb.

Zero

Durch Betätigung der Zero Taste erzwingt man eine Nullung der Messwertanzeige.

D-H

Data-Hold Taste oder auch Messwertspeichertaste genannt.

Bei Betätigung des Tasters wird der letzte aktuelle Messwert gespeichert und im Display angezeigt. Das "H-D" Symbol im Display bestätigt die aktive Funktion.

Die Messung ist während der Data-Hold-Funktion unterbrochen!

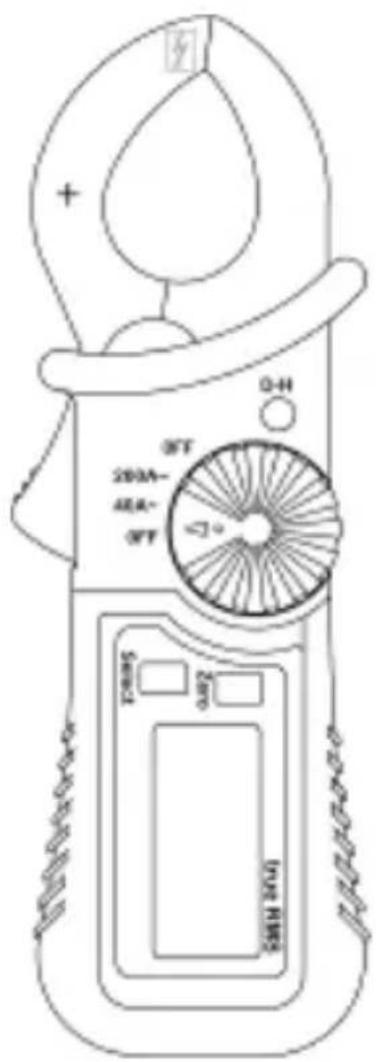

Funktionswahlschalter

Der Funktionswahlschalter ist zur Messbereichsauswahl sowie zur Ausschaltung des Gerätes da.

0-H WT 200A- 4EA- WT 100 500 SMH (MΩ)

Bedienungsanleitung

Wird der eingestellte Wert durch den in der Messung stehenden Strom über längere Zeit überschritten, kann es zu einer Erwärmung kommen, die die Betriebs- und Funktionssicherheit interner Schaltungen beeinträchtigen kann.

Zur Vermeidung von Entladungen und/oder ungenauer Messwerte keine Strommessungen an Hochspannungsleitungen (> 300 V) vornehmen.

Werksmäßig ist der DC Betrieb eingestellt.

Messung AC-Strom

Funktionsschalter auf den gewünschten Bereich einstellen.
Mit dem Select-Taster den Wechselstrom-Bereich "AC T-rms" auswählen.
Einen der zu messenden Leiter mit dem Stromwandler (Zangenbacke) umfassen. Vergewissern Sie sich, dass die Zange völlig geschlossen ist.
Den Messwert der in "True-RMS" angezeigt wird, ablesen.

Messung DC-Strom

Funktionsschalter auf den gewünschten Bereich einstellen.
Den zu messenden Leiter mit dem Stromwandler (Zangenbacke) umfassen. Vergewissern Sie sich, dass die Zange völlig geschlossen ist. Achten Sie auf die Polaritätszeichen!
Messwert ablesen.
Eventuell muss vor der Messung ein Nullabgleich durchgeführt werden; hierzu die Zangenbacken ohne Leiter mehrmals auf und zumachen, danach warten, dass der Wert im Display sich beruhigt hat, dann die Taste "ZERO" drücken, der Wert in der Anzeige wechselt auf ca. 0.00 und "ZERO" erscheint im Display.

Technische Daten

Arbeitstemperatur	0-40 °C, < 80 % rel. F.,nicht kondensierend
Schutz gegenFremdspannung	CAT III 300 V ~
Stromversorgung	2 x 1,5 V Typ SR 44 / LR44
Schutzart	IP 30
Überspannungskategorie	CAT III 300 V
Prüfnorm	IEC/EN 61010-1(DIN VDE 0411)
Arbeitshöhe	< 2000 m
Lagertemperatur	-10 - 60 °C, < 70% rel. F.,ohne Batterien
Abtastrate	~3 Hz
Anzeige	3 3/4 Digits LC-Display mitmax. Anzeige 4000
Batteriezustandsanzeige	Bei zu niedrigerBatteriespannung erscheintdas Batteriesymbol imDisplay
Zangenöffnung	Kabel ∅ 20 - 23 mm
Abmessungen	155 x 50 x 25 mm (BxHxT)
Gewicht	ca. 95 g (mit Batterien)
Zubehör	Bedienungsanleitung,Tasche

Angaben zur Messung

Für die größtmögliche Messgenauigkeit Kabel möglichst genau in den Schnittpunkt der Markierungen zwischen den Zangenbacken platzieren.
Bei ungenauer Positionierung des Kabels innerhalb der Zange beträgt der Messfehler maximal 1,5 %.
Genauigkeit: ± (% des Ablesewerts + Anzahl der Digits) bei 18 °C bis 28 °C (64 °F bis 74 °F) und einer rel. Feuchte < 75 %.

AC-Strommessung (True-RMS)

Messbereich	Auflösung	Toleranz
40 A	0,01 A	± 3,0 % +5 digit
200 A	0,1 A

DC-Strommessung

Messbereich	Auflösung	Toleranz
40 A	0,01 A	± 2,5 % +8 digit
200 A	0,1 A

(Max.: 300 A DC)
