TB2200 - Multímetro Testboy - Manual de utilização gratuito

Tipo de produto	Multímetro digital universal
Marca	Testboy
Modelo	TB2200
Dimensões	143 × 72 × 33 mm
Peso	400 g (com pilhas)
Alimentação	2 pilhas AAA 1,5 V
Display	LCD 1999 pontos, altura 20 mm
Seleção de faixa	Automática e manual
Tensão máx. entre entradas e terra	300 V DC/AC
Categoria de medição	CAT III 300 V
Fusível de proteção	F 200 mA / 500 V (μA/mA) e 4 A / 500 V (A)
Tensão contínua	200 mV a 300 V ; precisão ±0,5% + 3 dígitos
Tensão alternada	200 mV a 300 V ; precisão ±1,5% + 5 dígitos ; 40-400 Hz
Corrente contínua	200 μA a 4 A ; precisão ±1,0% + 3 dígitos (até 200 mA), ±1,2% + 5 dígitos (acima)
Corrente alternada	200 μA a 4 A ; precisão ±1,3% + 5 dígitos (até 200 mA), ±1,5% + 8 dígitos (acima)
Resistência	200 Ω a 20 MΩ ; precisão ±1% + 5 dígitos (até 2 MΩ), ±1,8% + 5 dígitos (20 MΩ)
Teste de diodos	Indica a tensão inversa
Teste de continuidade	Sinal sonoro para resistência < 50 Ω
Testador de continuidade sem contato	Detecção de tensão CA (100-300 V) sem contato
Funções adicionais	Memorização de medição (tecla H), lanterna integrada
Desligamento automático	Após aproximadamente 15 minutos
Temperatura de operação	0 °C a 40 °C
Temperatura de armazenamento	-10 °C a 50 °C
Altitude máx. de operação	2000 m
Limpeza	Pano úmido e limpador suave
Substituição de pilha/fusível	Possível pelo usuário, parafusos na parte traseira

Perguntas frequentes - TB2200 Testboy

Como medir uma tensão contínua com o Testboy TB2200?

Coloque o seletor em V=. Conecte o fio preto na tomada COM e o vermelho na tomada INPUT (direita). Conecte as pontas aos pontos de medição. A faixa é automática. Leia o valor no visor.

Como medir uma tensão alternada?

Ajuste o seletor para V~. Conecte os fios como para tensão contínua. O multímetro seleciona automaticamente a faixa. Você também pode usar o testador sem contato pressionando a tecla M para detectar a presença de tensão em um único condutor.

Como testar a continuidade de um circuito?

Coloque o seletor na faixa Ω e pressione a tecla M para entrar no modo °)) (teste de continuidade). Conecte os fios em COM e INPUT. Se a resistência for inferior a 50 Ω, um sinal sonoro soa. Certifique-se de que o circuito está sem tensão.

O que significa a exibição 'OL'?

'OL' significa Over Limit (excedeu o limite). A medição está fora da faixa selecionada ou o circuito está aberto. Mude para uma faixa superior ou verifique suas conexões.

Como substituir a pilha do Testboy TB2200?

Desconecte primeiro os cabos de medição. Remova o parafuso na parte traseira do invólucro e abra o compartimento das pilhas. Substitua as duas pilhas usadas por pilhas novas AAA 1,5 V. Feche e aperte novamente. Respeite a polaridade.

Como substituir o fusível?

Desconecte os cabos. Remova todos os parafusos na parte traseira e abra o invólucro. Substitua o fusível defeituoso por um fusível idêntico: F 200 mA / 500 V para as faixas μA e mA, ou 4 A / 500 V para a faixa 4 A. Feche cuidadosamente.

Qual é a precisão do multímetro?

A precisão varia conforme a função: por exemplo, em tensão contínua, é de ±0,5% da leitura + 3 dígitos (exceto 200 mV: ±0,5% + 3 dígitos). Os valores exatos são fornecidos no manual. A precisão é garantida para temperatura de 18°C a 28°C e umidade ≤75%.

Pode medir correntes superiores a 200 mA?

Sim, use a tomada específica marcada 4 A para correntes de 200 mA a 4 A. Para correntes inferiores a 200 mA, use a tomada INPUT (direita). Nunca exceda 4 A.

Como usar a função testador de continuidade sem contato?

Ajuste o seletor para a função TESTADOR DE CONTINUIDADE (símbolo). Aproxime o sensor localizado no canto superior do aparelho de um cabo energizado (100-300 V CA) enquanto mantém a tecla M pressionada. O visor pisca e um sinal sonoro indica a presença de tensão. Isso permite identificar uma interrupção em um cabo.

O que fazer se o aparelho não ligar?

Verifique primeiro as pilhas: o símbolo da bateria aparece quando estão fracas. Se o visor permanecer vazio, substitua as pilhas por pilhas novas. Certifique-se também de que o seletor rotativo não está em OFF. Em caso de problema persistente, entre em contato com o serviço de assistência técnica.

MANUAL DE UTILIZADOR TB2200 Testboy

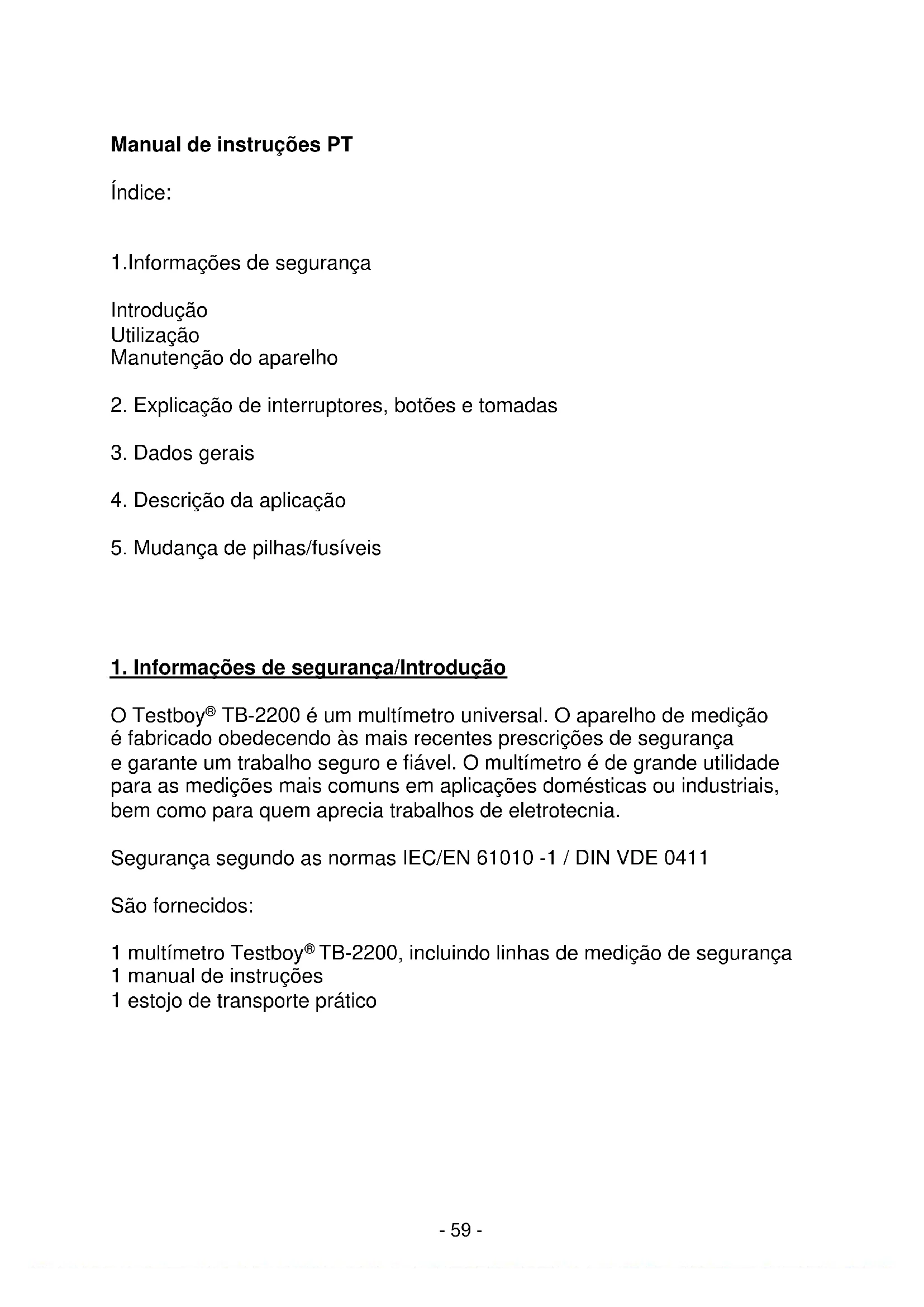

Manual de instruções PT

Indices:

1. Informações de segurarca

Introdução

Utilização

Manutenção do aparecido

1. Explicação de interruptores, botões e tomadas
2. Dados gerais
3. Descrição da aplicação
4. Mudança de pilhas/fusíveis

1. Informações de seguranca/Introducao

O Testboy® TB-2200 é um multimetro universal. O aparecido de medico é fabricado obedecendo às mais recentes prescrições de segurar e garantar um trabalho seguro e fiavel. O multimetro é de grande'utilidade para as medicções mais comuns em aplicações dométricas ou industriais, bem como para quem apliquacretas de eletrotecnia.

Segança segundo as normas IEC/EN 61010 -1 / DIN VDE 0411

São fornecidos:

1 multímetro Testboy® TB-2200, incluindo linhas de medicação de segurarça
1 manual de instruções
1estojo de transporte prálico

O Testboy® TB-2200 saiu da fabrica em excellentes condições tínicas de segurar. Para o manter assim, o'utilizar deve observar as indicações de segurarça destemanual.

Atença!

• O manual de instruções contém informações e indicatorias para uma operação e utilizesçao seguras do aparelho. Antes dautilização do aparelho, omanual de instruções tem de ser lido atentamente e observado em todos os pontos. Se o manual não for observado ou se os avisos e as indicatorias foram negligenciados, poder ocorrer ferimentos graves ou atentatórios à vida do utiliser ou o aparelho pode ficar danificado.
• Para evaporar choques eletricos, devem ser tomadas precauções caso se tratalhe com tenções superiores a 70 V (35 V) CC ou a 33 V (16 V) CA ef.. Segundo as normas DIN VDE, estas valores representam o limite de tenções com as quais quando se pode ter contacto (os valores entre parentesis valem, p. ex., para和地区 da medicina ou da agricultura).
• Antes de cada medicao, garantir que a LINHA de medicao e o aparelho de teste se encontrar em bom estado.
• As linhas de medico e as pontas de teste são poder ser agarradas pelos punhos previstos para oefeito. Deve evaporar-se tocar nas pontas de teste em todas as circunstancias.
• O responsavel ou o utilizador deve consultar o manual de instruções para garantir a segurarça. Se o aparecido não for usar em conformidade com as indicações do fabricante, não sera possível garantir a segurarça do aparecido.
• Todos os componentes do aparecido e os respetivos acessórios são poder ser substituções pelo fabricante ou por fornecadores certificados.

Cuido!

• O aparecido de teste está para ser usado nas和地区 de medicacao especialicas.
• Antes de cada Utilização, verificar se o aparecido funciona na perfeicao (p. ex., numa fonte de alimentação conheça, consulutar también a normal DIN VDE 0105, parte 1).

Atença!

O aparecido soit ser uso para os fins para os quais foi fabricado. Assim, devem ser observados especialmente as indicações de segurar, os dados téncicos com as condições ambientais e a utilização em local seco.

Manutenção

Desde que sera usosegundo o manual de instruções, o aparelho não precisa de nenhumamanutenção em especial.

Limpeza

Se o aparelho se sujar devido ao uso diario, poderá ser limpo com um pano humido e um peu de detergente domestico suave. Nunca usar detergentes abrasivos ou solventes para a limpeza.

2. Explicação de interruptores, botões e tomadas

Interruptor ligar/desligar (através de botão rotativo) O aparecido é ligado selecionando uma amplitude de medico e novamente desligado colocando na posicao "OFF".

Interruptor de funcao (M) O interruptor permite a comutatione entre as funcoes impressas.

Botão para memorizar valeiros medidos (H)
Premindo o botão, é guardado o valor medido atual.

Testador de iluminação ( ) Ao ser acontecido, a funcao de lanterna de mao liga-se e volta a desligar-se.

Seletor da funcao de medico Acionando o interruptor rotativo, poder ser selecionados os varios.".
tipos de medico basicos.

Tomada 4 A Em medicoes a partir de 200mA tem de ser usada a tomada 4 A.

Tomada de entrada (direita)
\underline{Linha de medicacao vermelha para todos ostips de sinal permitidos do aparecido.}

A garantia de precisão vale durante 1 ano e pressupõe a utilização a uma temperatura de 18^ - 28^ com uma humidade do ar de 75% (são oferecidas outras calibrações anuais).

Seleção automática e manual da amplitude de medicação
Tensão max. entre as tomadas de ligação e a terra: 300 V CC/CA

Fusível: F 200 mA(4 A)/500 V de ação

Altitude max. de operacao: 2000 m acima do nivel do mar

Altura do visor: LCD de 20 mm

Indicação: max. 1999 (3 ½)

Indicação da polaridade: automática

Indicação de estouro

de capacité: é exibido "OL"

Frequência de amostragem: aprox. 0,4 s

Estado das pilhas: é exibido o símbolo deilha

Alimentação eletrica: 2 x 1,5 V AAA micro

Temperatura de service: 0^ até 40^

Temperatura de armazenamento: -10 °C até 50 °C

Dimensoes: 143× 72× 33mm

Peso:

400 g incluindo pilhas

Norma de ensaio:

IEC/EN 61010-1

Categoria de medica:

CAT III 300V

Definição das categorias de medicação:

Categoria de medicacao II: medicacoes nos circuitos electrolylicos que estao diretamente connectados a rede de baixa tensao atraves de connectores.
Corrente de curto-circuito típica < 10 kA

Categoria de medicacao III: medicacoes dentro da instalacao de um edificio (consumidos estacionários com ligação sem conector, ligação de distribuidor, apareiros não desmontáveis no distribuidor). Corrente de curto-circuito típica < 50 kA

Categoria de medicacao IV: medicacoes na fonte da instalacao de baixa tensao (contador, ligaacao principal, protecao contra sobreintensidades primaria).
Corrente de curto-circuito típica >> 50 kA

Para identificar uma categoria de medico numa combinação de linha de medicação e aparecido de medicação, é sempre valida a categoria mais baixa da LINHA DE MEDICAGO ou do aparecido de medicação.

Tensão continua:

Amplitude de medicao	Resolucao	Precisão
200 mV	0.1 mV	± 0.5% v.m. + 3 dígitos
2 V	0.001 V	± 0.8% v.m.
20 V	0.01 V	+ 5 dígitos
200 V	0.1 V
300 V	1 V

Resistência de entrada: 10 MΩ

Tensão max. de entrada: 300 V CC

Tensão alternada:

Amplitude de mediação	Resolução	Precisão
200 mV	1 mV	± 1.5 % v.m. + 5 dígitos
2 V	0.001 V
20 V	0.01 V
200 V	0.1 V
300 V	1 V

Resistência de entrada: 10 MΩ,

Tensão max. de entrada: 300 V CA RMS, gama de frequências: 40 - 400 Hz

Corrente continua:

Amplitude de medicao	Resolucao	Precisão
200 μA	0.1 μA	± 1.0 % v.m. + 3 dígitos
2000 μA	1 μA
20.00 mA	0.01 mA
200.00 mA	0.1 mA
2.00 A	10 mA	± 1.2 % v.m. + 5 dígitos
4.00 A	0.01 A

Proteção contra sobrecarga: faixas μA e mA protegidas por F 200 mA/500 V A faixa de 4 A está protegida por 4 A/500 V

Corrente alternada:

Amplitude de mediação	Resolução	Precisão
200 μA	0.1 μA	± 1.3 % v.m. + 5 dígitos
2000 μA	1 μA
20.00 mA	0.01 mA
200.00 mA	0.1 mA
2.00 A	10 mA	± 1.5 % v.m. + 8 dígitos
4.00 A	0.01 A

Proteção contra sobrecarga: faixas μA e mA protegidas por F 200 mA/500 V A faixa de 4 A está protegida por 4 A/500 V

Resistência:

Amplitude de medicao	Resolucao	Precisão
200 Ω	0,1 Ω Proteção contra sobretensões:400 V CA/CC	± 1% + 5 dígitos
2 kΩ	0.001 kΩ	± 1% + 5 dígitos
20 kΩ	0.01 kΩ
200 kΩ	0.1 kΩ
2 MΩ	0.001 MΩ
20 MΩ	0.01 MΩ	± 1.8 % + 5 dígitos

Tensão de medicação: 0,25 V, proteção contra sobretensoções: 300 V CA/CC < 30 s

Teste acos diodos:

Amplitude de medicao	Resolucao	Funcao
		Indica a tension de polarização inversa
	0.001 V

Corrente inicial: aprox. 0.6mA , tensao de returno: aprox. 1.5 V, Protecao contra sobretensoes: 300 V CA/CC < 30 s

Testede passagem:

Amplitude de medicao	Funcao
()	O besouro integrado indica uma passagem até 50 Ω

Tensão do circuito de medico: aprox. 0.5 V, proteção contra sobretensoes: 300 V CA/CC < 30

4. Descrição da aplicação

Medicao de tension continua

Definir a amplitude de medicao para V = no seletor.

Ligar a LINHA de medico preta à tomada "COM" e a LINHA de medico vermelha à tomada da direita. Ligar as linhas de medico ao dispositivo que se pretende testar. O multimetro procura automaticamente a amplitude de medico mais favoravel. Ler o resulto de medico no visor.

Medicao de tension alternada (com contacto ou semcontacto)

Ajustar o seletor na amplitude de medicao V

Inserir a红线 de teste preta na tomada 'COM' e a红线 de teste vermelha na tomada direita. Utilizar as sondas de teste paraacular nos pontos de teste do objeto de teste. O multimetro procura automaticamente a amplitude de medico mais adequada. Ver o valor de medico no visor.

A LINHA DE TESTE VERMELHA pode ser'utilizada para um�试e unipolar das fases, premindo o botão M. O visor pisca e é transmitido um sinal acústico. Antes de realizar o teste deve-se ter a certeza que todas as outras linhas de teste foram desconnectadas. Este teste não é adequado para detetar a presence de cabos conduutores de voltagem perigosa. Durante o teste, e mesmo se o visor não piscar e não for emitido nenhum sinal acústico, é toda possível que esteja presente uma corrente de alta voltagem (>33 V AC ou 70 V DC) perigosa.

Cuido!

Antes de tocar em componentesductedores de corrente eltrica perigosa delve-severificar a possivel existencia de voltagens perigosas, através de una medicao bipolar de contacto direto da gama AC.

DETEÇÃO DA RUTURA DE FIOS

A detecção foi concebida para a localização, sem contacto direto, de ruturas de fios em fios sob tensão não expostos.

Ajustar no seletor a funcao DETETAR RUTURA DE FIOS.

Se o sensor, na ponta do multimetro, for posicaoado sobre um cabo com corrente (100 - 300 V AC), começando pelo punto de alimentacao e mantendo

premido o botão M, o visor pisca e é transmitido um sinal acústico antes do punto de rutura do fio.

Durante a DETEÇÃO de rutas de fios, e mesmo se o visor não piscar e não for emiti-do nenhum sinal acústico, é toda possível que esteja presente uma corrente de alta voltagem ( >33 V AC ou 70 V DC) perigosa. O sensor sem contacto direto deteta apenas voltagens com devida intensidade, geradas por Campos electrolycos de fonte de alimentação (redes electrolycas, >100 V AC). Se a intensidade de campo for baixa, é possível que o instrumento não detete a voltagem, pelo que não sera possível detetar corretramente o ponto de rutura do fio. A incapacidade de o instrumento detetar qualquer voltagem existente pode dever-se aos seguides fatores:

• Cabos/fios blindados
• Espessura e tipo de isolamento
• Distência da fonte de alimentação

Trabalhar residuidadosamente com voltagens superiores a 30V, de modo a minimizar os riscos de umCHOque elétrico.

Cuido!

A funcão de detectação de rutura de fios, sem contacto direto, não permitte detetar cabos conduutores de voltagem perigosa.

Antes de tocar em componentes conduutores de corrente elétrica perigosa deve-se verficar a possível existência de voltagens perigosas, através de uma medicação bipolar de contacto direto da gama AC.

Medicão de corrente continua:

Definir a amplitude de medicao no seletor para A. Com o botao "M", definir para DC. Ligar a LINHA de medicao preta a tomada "COM" e a LINHA de medicao vermelha a tomada da direita (até ao max. de 200 mA).

Com uma corrente superior a 200 mA tem de ser usada a tomada "4 A" a medicao!

Ligar as linhas de medicao ao dispositivo que se pretende testar. O multimetro procura automaticamente a amplitude de medicao mais favoravel. Ler o resulto de medicao no visor

Medicao de corrente alternada:

Definir a amplitude de medicao no seletor para A. Com o botao "M", definir para AC. Ligar a LINHA de medicao preta a tomada "COM" e a LINHA de medicao vermelha a tomada da direita (até ao max. de 200 mA).

Com uma corrente superior a 200mA tem de ser usada a tomada "4 A" a medicao!

Ligar as linhas de medico ao dispositivo que se pretende testar. O multimetro procura automaticamente a amplitude de medico mais favoravel. Ler o resulto de medico no visor

Medação da resistência:

Definir a amplitude de medico no seletor para .Ligar a linha de medico preta a tomada "COM" e a LINHA de medico vermelha a tomada "INPUT".Ligar as linhas de medico ao dispositivo que se pretende testar. O multimetro procura automaticamente a amplitude de medico mais favoravel. Ler o resulto de medico no visor.

Teste aos diodos:

Definir a amplitude de medico no seletor para .Ligar a linha de medico preta a tomada "COM" e a LINHA de medico vermelha a tomada da direita. Com o botao "M", definir para "Ligar as linhas de medico ao dispositivo que se pretende testar. Linha de medico vermelha = anodo, linha de medico preta = cátodo. E exibida a tensao de polarização inversa.

Testede passagem:

Definir a amplitude de medico para no seletor.

Ligar a LINHA DE MEDICAO PRETA A TOMADA "COM" e a LINHA DE MEDICAO VERMELHA A TOMADA DA direita. Com o botão "M", definir para ")". Ligar as LINHAS DE MEDICAO ao circuito que se pretende testar. Com passagens abaixo de 50 , soa um sinal. Ler o resultado de medicacao no visor.

Importante:verificar se nao ha tensao e se os condensadores estao

5. Mudança de pilhas/fusíveis:

É necessário mudar as pilhas quando surge o respetivo símbolo no visor. Antes de mudar as pilhas ou os fusíveis, é preciso分开ar as linhas de medicação do aparelho!

Usar apenas as pilhas/os fusiveis indicados!

Parte deTRSdo aparelho:

Retirar os parafusos superiores na parte de trás, fazer o compartmento das pilhas eutar as pilhas gastas. Remove primeiro as linhas de medicação do aparecido antes de mudar as pilhas ou os fusições.

Important:

as pilhas não devem ser eliminadas juntamente com o lixo dométrico!
Respeitar as presérições legais sobre a eliminação de resíduos!

Colocar pilhas novas (2 x 1,5 V AAA). Fechar o compartmento das pilhas e aparafusar.

Antes de Mudar os fusveis, retiring primaryo as linhas de medico do aparecido e soltar todos os parafudos da parte de trás. Retirar cuidadosamente a parte deTRS da caixa e substituiro os fusveis por outros do mesmo tipo.

Apertar os parafusos do aparelho.

Este manual de instruções foi elaborado com o maior cuidado. Não garantimos a exatidão nem a integralidade dos dados, figuras e desenhos. Reservado o direito a alterações.

Eliminação

Exmo. cliente Testboy, ao adquirir o/DDo, passa a ter a possibidade e o direito de o devolver, aps o fim da vidautildo mesmo, nos pontos de recolha de residuos eletronicos.

A REEE regulamenta a retoma e a reciclagem de aparehosétricos usados. Os fabricantes de aparehosétricos são obligados a receber e reciclar gratuitoamente todos os produits que tenham sido vendidos. Os aparehosétricos não podem ser eliminados juntamente com os resíduos domesticos "normais". Os

aparemhos electrolycos devem ser reciclados e eliminados separadamente. Todos os aparehos abrangidos por esta diretiva está assinalados com este logólico.

Eliminação de pilhas usadas

O consumidor final é obligado por lei (Lei sobre as baterias/pilhas) à devolução de todas as baterias/pilhas usadas;

Não é permitida a eliminação das vezes atraves do lixo dométrico!

As baterias/pilhas comsubstências nocivas está assinaladas com os seguides SYMBOLOS, que advertem para a proibicao de eliminação atraves do lixo domestico.

As designações para os metais pesados importantes são, entre outras: Cd = cédmio, Hg = mercurio, Pb = chumbo, Mn = manganês, Li = lítio.

As pilhas/baterias usadas podem ser devolidas gratuitoamente em todos os pontos de recolha Municipais ou em todos os locais onde se vendem pilhas/baterias!

Todas as atividades e processos relevantes para a优质的, realizados pela Testboy GmbH, são permanentemente monitorizados por umsystema de gestão da优质的. A Testboy GmbH confirma也是非常 que os dispositivos e instrumentos de controlo realizados durante a calibração está sujeitos a uma monitorização e controlo permanentes.

Declaração CE de Conformidade

O produitumpre os requisitos das mais recentes diretivas. Para mais informacoes, veja na Internet, em www.testboy.de

Campo de aplicação

O aparecido foi concebidoURNa e exclusivamente para as aplicacoes descritas no manual de instruções. Qualquer other tipo deutilização éconsiderado inadequado e pode provocar acidentes ou a destruição do aparecido. Esse tipo deutilização implicá a anulação imediata de quando quer direitos de garantia do utilizesor perante o fabricante.
