20 Plus - Multímetro Testboy - Manual de utilização gratuito

Tipo de produto	Multímetro
Marca	Testboy
Modelo	20 Plus
Alimentação	3 pilhas 1,5 V tipo AA (LR6)
Funções principais	Controle de continuidade visual (LED) e sonoro (buzzer), teste de continuidade sem contato, busca de fase unipolar, lanterna LED
Faixa de controle visual	0 ~ 20 Ω
Faixa de controle sonoro	0 ~ 250 Ω
Proteção contra tensões externas	até 300 V ~ (30 s máx.)
Categoria de sobretensão	CAT II 300 V
Índice de proteção	IP20
Norma de controle	IEC/EN 61010-1 (DIN VDE 0411)
Lanterna	LED de alto desempenho, autonomia até 80 h, vida útil > 100.000 h
Acessórios incluídos	2 cabos de medição
Limpeza	Pano úmido com limpador suave
Segurança	Não modificar o aparelho, respeitar as cinco regras de segurança, não direcionar o laser para os olhos
Uso conforme	Apenas para as aplicações descritas no manual
Descarte	Aparelho eletrônico e pilhas separadamente conforme a diretiva WEEE

Perguntas frequentes - 20 Plus Testboy

Como usar o controle de continuidade visual?

Conecte os cabos de medição ao aparelho. O LED acende para uma resistência de 0 a 20 Ω. Se houver tensão, o LED vermelho V~ acende.

Como usar o controle de continuidade sonoro?

Conecte os cabos de medição. O zumbidor soa para uma resistência de 0 a 250 Ω. O LED verde acende simultaneamente. Na presença de tensão, o LED vermelho V~ acende e o zumbidor emite um sinal.

Como realizar o teste de continuidade sem contato?

Mantenha o anel metálico na parte traseira do Testboy® 20 Plus sobre um cabo energizado (>110 V CA). O LED V~ acende antes do ponto de descontinuidade. Nenhum contato direto é necessário.

Como buscar uma fase unipolar?

Conecte apenas um cabo de medição no conector COM. Toque o condutor com a ponta da sonda sem tocar no anel metálico. Se uma fase estiver ativa, o LED V~ acende.

Como substituir as pilhas?

Remova todos os cabos de medição. Com uma chave de fenda, levante a parte superior da caixa e, em seguida, desencaixe a tampa para baixo. Substitua as pilhas respeitando a polaridade (3 pilhas 1,5 V tipo AA).

Que tipo de pilhas usar?

O aparelho necessita de 3 pilhas tipo AA (LR6) de 1,5 V.

Quais são as precauções de segurança a tomar?

Respeite as cinco regras de segurança: desconexão, proteção contra religação, verificar ausência de tensão em dois polos, aterramento e curto-circuito, cobrir peças vizinhas energizadas. Não modifique o aparelho.

O que fazer se o aparelho não detectar uma tensão?

O sensor sem contato pode não detectar uma tensão se os cabos forem blindados, o isolamento espesso, a distância muito grande ou as pilhas fracas. Verifique esses pontos e use outro aparelho para confirmar.

Como limpar o aparelho?

Use um pano úmido com um agente de limpeza doméstico suave. Nunca use produtos agressivos ou solventes.

Como descartar o aparelho no fim da vida útil?

Não descarte o aparelho nem as pilhas no lixo doméstico. Deposite o aparelho em um ponto de coleta para resíduos eletrônicos (diretiva WEEE) e as pilhas em um ponto de coleta para pilhas usadas.

MANUAL DE UTILIZADOR 20 Plus Testboy

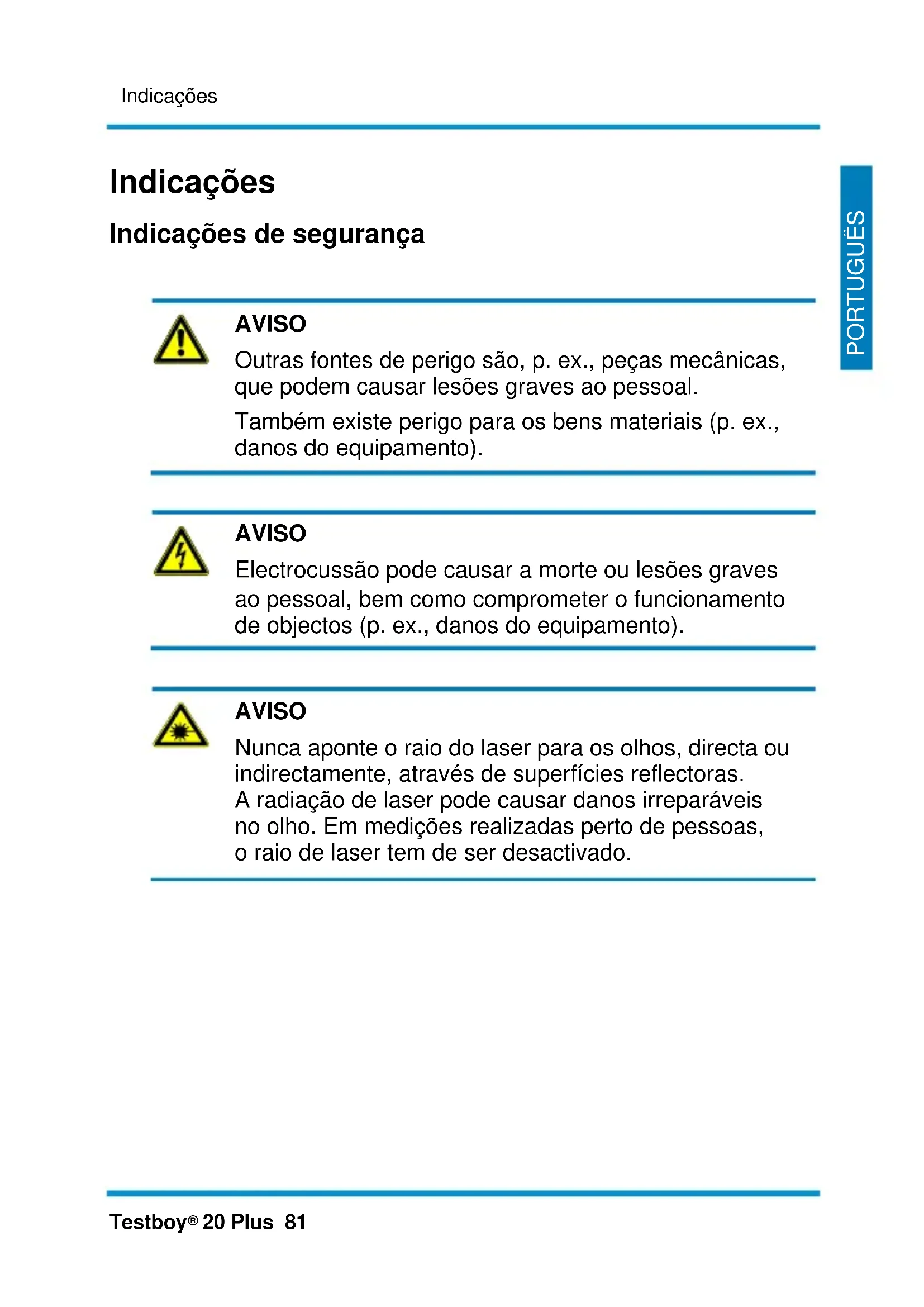

Indicações de segurança

AVISO

Outras fontes de perigo são, p. ex., peças mecânicas, que podem causar lesões graves ao pessoal.

Também existe perigo para os bens materiais (p. ex., danos do equipamento).

AVISO

Electrocussão pode causar a morte ou lesões graves ao pessoal, bem como comprometer o funcionamento de objectos (p. ex., danos do equipamento).

AVISO

Nunca aponte o raio do laser para os olhos, directa ou indirectamente, através de superfícies reflectoras.

A radiação de laser pode causar danos irreparáveis no olho. Em medições realizadas perto de pessoas, o raio de laser tem de ser desactivado.

Indicações gerais de segurança

AVISO

Por motivos de segurança e de homologação (CE), não são permitidas modificações construtivas e/ou alterações arbitrárias do equipamento. A fim de garantir uma operação segura com o equipamento, há que cumprir as indicações de segurança, advertências e o capítulo "Utilização adequada".

AVISO

Antes de utilizar o equipamento, observe as seguintes indicações:

Evite operar o equipamento perto de aparelhos de soldar eléctricos, aquecedores por indução e outros campos electromagnéticos.
Após mudanças abruptas de temperatura, antes de se usado o equipamento deve ser estabilizado durante aprox. 30 minutos, para se adaptar à nova temperatura ambiente e para estabilizar o sensor de IV.
Não sujeite o equipamento a temperaturas elevadas por muito tempo.
Evite ambientes poeirentos e húmidos.
Equipamentos de medição e os seus acessórios não são brinquedos e devem ser mantidos afastados das crianças!
Em instalações industriais, há que cumprir as normas de prevenção de acidentes da união das associações profissionais industriais para instalações eléctricas e meios de produção.
Antes de cada utilização deve-se controlar se o aparelho funciona correctamente (p. ex. numa fonte de corrente eléctrica conhecida, etc.).

Tenha em consideração as cinco regras de segurança:

1 Desligar da corrente
2 Proteger contra nova ligação
3 Verificar a ausência de tensão (em dois pólos)
4 Ligar à terra e em curto-circuito
5 Isolar peças adjacentes que estejam sob tensão

Utilização adequada

O equipamento é concebido apenas para as aplicações descritas nas instruções de serviço. Qualquer outra utilização é proibida e pode causar acidentes ou destruição do equipamento. Estas aplicações fazem caducar qualquer pretensão à garantia por parte do operador relativamente ao fabricante.

Para proteger o equipamento contra danos, em caso de períodos prolongados de não utilização, retire as pilhas do equipamento.

Não assumimos qualquer responsabilidade em caso de danos materiais ou pessoais provocados por manuseamento inadequado ou por inobservância das indicações de segurança. Em casos desses, caduca qualquer pretensão à garantia. Um ponto de exclamação dentro de um triângulo remete para indicações de segurança das instruções de serviço. Antes de colocar o equipamento em funcionamento, leia as instruções completas. Este equipamento ostenta a marca CE, pelo que satisfaz as directivas necessárias.

UTILIZAÇÃO POR PESSOAS COMPETENTES

Todas as pessoas que operarem este aparelho devem ter sido instruídas sobre os riscos inerentes aos trabalhos de medição da voltagem, especialmente em ambientes industriais, bem como sobre a importância das medidas de segurança e sobre o controlo do aparelho antes e após a sua utilização, a fim de garantir o seu funcionamento perfeito.

Limpeza

Utilizar um pano húmido e um produto de limpeza convencional macio para limpar o instrumento, se este ficar sujo durante os trabalhos. Nunca utilizar produtos de limpeza agressivos ou solventes para limpar o instrumento.

Reservado o direito de proceder a alterações das especificações sem aviso prévio © Testboy GmbH, Alemanha.

Exoneração de responsabilidade

Em caso de danos provocados pela inobservância das instruções de serviço, a pretensão à garantia caduca! Não nos responsabilizados por danos subsequentes daí resultantes!

Testboy não se responsabiliza por danos que resultem

de inobservância das instruções
de alterações no produto não autorizadas pela Testboy ou
da utilização de peças sobresselentes não fabricadas ou não homologadas pela Testboy
do estado sob influência de álcool, drogas ou medicamentos.

Exactidão das instruções de serviço

As presentes instruções de serviço foram elaboradas com todo o cuidado. Não assumimos qualquer responsabilidade pela exactidão e integralidade dos dados, ilustrações e desenhos. Reservado o direito a alterações, erros de impressão e erros.

Eliminação

Caro cliente Testboy, ao adquirir o nosso produto, terá a possibilidade de o devolver, em locais próprios de recolha, no final da sua vida útil, como sucata electrónica.

A REEE regulamenta a retoma e a reciclagem de aparelhos elétricos usados. Os fabricantes de aparelhos elétricos são obrigados a receber e reciclar gratuitamente todos os produtos que tenham sido vendidos. Os aparelhos elétricos já não podem ser eliminados juntamente com os resíduos domésticos "normais". Os aparelhos elétricos devem ser reciclados e eliminados separadamente. Todos os aparelhos abrangidos por esta diretiva estão assinalados com este logótipo.

Eliminação de baterias usadas

Enquanto consumidor final, por lei você está obrigado (legislação relativa a pilhas/baterias) a devolver todas as baterias e acumuladores usados; é proibido eliminar esse equipamento junto com o lixo doméstico!

Baterias e acumuladores contendo substâncias nocivas estão identificados com os símbolos ao lado, os quais remetem para a proibição de eliminação juntamente com o lixo doméstico.

As designações para metais pesados determinantes sá

Cd = Cádmio, Hg = Mercúrio, Pb = Chumbo.

As suas baterias e acumuladores usados podem ser entregues gratuitamente nos locais de recolha do seu município ou em todos os pontos de venda de baterias e acumuladores!

Certificado de qualidade

Todas as actividades e processos relevantes para a qualidade realizados no âmbito da Testboy GmbH são monitorizados permanentemente por um sistema de gestão de qualidade. A Testboy GmbH confirma ainda que os dispositivos de ensaio e instrumentos usados durante a calibragem são sujeitos a uma monitorização permanente.

Declaração de conformidade

O produto cumpre os requisitos das mais recentes diretivas. Para mais informações, veja na internet, em www.testboy.de

Operação

Obrigado por se ter decidido pela compra do Testboy ^® 20 Plus. O Testboy ^® 20 Plus é o aperfeiçoamento contínuo do Testboy ^® 2 já comprovado milhões de vezes e dispõe, entretanto, de seis funções profissionais para trabalhos em linhas elétricas:

controlo óptico da passagem, baixa impedância
controlo acústico da passagem, alta impedância
Lanterna de bolso de LED de alto rendimento
Detecção da ruptura de fios
| procura unipolar das fases
proteção contra tensão externa até 300 V

Controle óptico da passagem

Encaixe as linhas de medição (v. fig. 1a).

O mostrador óptico (LED grande) acende a 0 \~ 20 Ω, enquanto a intensidade luminosa diminui proporcionalmente a partir de 10 Ω.

Se, ao contrário do esperado, houver uma tensão no objeto a medir, a lâmpada luminescente acende Se houver uma fase numa linha de medição, o V\~ LED vermelho acende!

ON 44 W 80 5 20 um. mm

Fig. 1a

Controle acústico de passagem

Encaixe as linhas de medição (v. fig. 1b).

O mostrador acústico ecoa a 0 \~ 250 Ω. Simultaneamente, acende o LED verde.

Se, ao contrário do esperado, houver uma tensão no objeto a medir, a lâmpada

luminescente acende ♀ o zumbido emite um sinal de aviso!

Se houver uma fase numa linha de medição, o V\~ LED vermelho acende!

O Testboy® 20 Plus está protegido contra tensão externa até 300 V\~ (máx. 30 seg.)!

Com a lanterna de bolso ligada, é possível um controle acústico da passagem!

Detecção da ruptura de fios

A detecção foi concebida para a localização, sem contacto directo, de rupturas de fios, em fios sob tensão não expostos.

Quando o clipe metálico (localizado na parte traseira do Testboy® 20 Plus é posicionado sobre um cabo com corrente (>110 V AC), começando pelo ponto de alimentação, o LED V\~ acende antes do ponto de ruptura do fio.

Não é necessário conectar quaisquer linhas de teste (conforme exibido na figura 2)!

Não é necessária uma corrente com intensidade! O clipe metálico funciona como um sensor prolongado.

Não aplicar o clipe metálico em condutores de alta tensão descarnados, o que pode causar um choque eléctrico, queimaduras ou arco de flash.

100 gm 200 gm 300 gm 400 gm 500 gm 600 gm 700 gm 800 gm 900 gm 1000 gm

Figura 2

Se durante a detecção de rupturas de fios o LED V\~ não acender, é todavia possível que esteja presente uma corrente de alta voltagem (> 33 V AC ou 70 V DC) perigosa. O sensor sem contacto directo detecta apenas voltagens com devida intensidade, geradas por campos eléctricos de fonte de alimentação (redes eléctricas, > 110 V AC). Se a intensidade de campo for baixa, é possível que o instrumento não detecte a voltagem, pelo que não será possível detectar correctamente o ponto de ruptura do fio. A incapacidade de o instrumento detectar qualquer voltagem existente pode dever-se aos seguintes factores:

• Cabos/fios blindados
• Espessura e tipo de isolamento
• Distância da fonte de alimentação
• Estado do instrumento e das pilhas

ATENÇÃO

Trabalhar cuidadosamente com voltagens superiores a 30 V, de modo a minimizar os riscos de um choque eléctrico.

ATENÇÃO

A função de detecção de ruptura de fios, sem contacto directo, não permite detectar voltagens perigosas nos cabos condutores.

CUIDADO

Antes de tocar em componentes condutores de corrente eléctrica perigosa deve-se verificar a possível existência de voltagens perigosas, através de uma medição bipolar de contacto directo ou com outro equipamento adequado.

Detecção unipolar das fases

Encaixe uma linha de medição no conector COM (v. fig. 3)!

Antes de realizar o teste deve-se ter a certeza que todas as outras linhas de teste foram desconectadas.

De seguida, encostar a ponta da sonda ao fio. Ter atenção para não tocar no clipe fixado à parte traseira (mover para uma posição erigida). O LED V\~ LED acende se for detectada uma fase activa!

A sensibilidade do sistema electrónico aumenta, se o clipe metálico for tocado durante a medição. Isto significa que uma voltagem AC pode ser detectada, mesmo a uma distância de vários milímetros!

Este teste não é adequado para detectar a presença de voltagens perigosas nos cabos condutores. Se durante o teste o LED V\~ não acender, é todavia possível que esteja presente uma corrente de alta voltagem (>33 V AC ou 70 V DC) perigosa.

O instrumento detecta apenas voltagens com a devida intensidade, geradas por campos eléctricos da fonte de alimentação (redes eléctricas, >110 V AC). Se a intensidade de campo for baixa, existe a possibilidade de o instrumento não detectar a respectiva voltagem. A falha de indicação de voltagens incidentes, por parte do instrumento, pode dever-se aos seguintes factores:

• Cabos/fios blindados
• Espessura e tipo de isolamento

• Distância da fonte de alimentação

• Receptáculos em tomadas embutidas/diferenças no design das tomadas

• Estado do instrumento e das pilhas

ATENÇÃO

Trabalhar cuidadosamente com voltagens superiores a 30 V, de modo a minimizar os riscos de um choque eléctrico.

ATENÇÃO

A função de detecção das fases, não permite detectar voltagens perigosas nos cabos condutores.

CUIDADO

Antes de tocar em componentes condutores de corrente eléctrica perigosa deve-se verificar a possível existência de voltagens perigosas, através de uma medição bipolar de contacto directo ou com outro equipamento adequado.

Troca de pilhas

Com uma chave de fendas, levante a parte superior da caixa em cima, entre o nódulo e o conector central, para a frente (v. fig. 4). Desenganche a tampa para baixo. Ao colocar as pilhas novas, atenção à polaridade correta!

As pilhas não podem ser eliminadas no lixo doméstico. Procure o ponto de recolha de pilhas mais próximo!

←1 N1 20W 4.4m V- 33 $ 20 mm max.

Fig. 4

Antes de abrir o aparelho, devem ser retiradas todas as linhas de medição do aparelho!

Definição das categorias de medição

Categoria de medição II: medições de circuitos diretamente conectados a redes de baixa tensão por ficha. Corrente típica de curto-circuito < 10 kA.

Categoria de medição III: medições na instalação elétrica do edifício (eletrodomésticos estacionários com conexão sem ficha, conexão de distribuição, equipamento permanentemente conectado ao distribuidor). Corrente típica de curto-circuito < 50 kA.

Categoria de medição IV: medições na fonte de alimentação da instalação de baixa voltagem (contadores, ligação elétrica, proteção primária contra sobrecorrente). Corrente típica de curto-circuito >> 50 kA.

Para estabelecer a categoria de medição, em combinação com o fio de teste e instrumento de medição, é sempre aplicada a categoria mais baixa, seja do fio de teste ou do instrumento de medição.

Lanterna de bolso

Empurre para baixo o interruptor que se encontra de lado. Com o LED de alto rendimento, consegue-se uma vida útil de até 80 horas! Vida útil do LED > 100.000 horas.

Dados técnicos

Teste de passagem óptico acústico	0 ~ 20 Ohm0 ~ 250 Ohm
Proteção contra tensão externa	300 V ~
Alimentação de energia	3 x 1,5 V Tipo AAMignon
Tipo de proteção	IP 20
Categoria de sobretensão	CAT II 300 V
Norma de teste	CEI/EN 61010-1(DIN VDE 0411)
