20 Plus - Multimeter Testboy - Gratis gebruiksaanwijzing en handleiding

Producttype	Multimeter
Merk	Testboy
Model	20 Plus
Voeding	3 batterijen 1,5 V type AA (LR6)
Hoofdfuncties	Visuele (LED) en akoestische (zoemer) continuïteitscontrole, contactloze continuïteitstest, eenpolige fasezoeker, LED-zaklamp
Bereik visuele controle	0 ~ 20 Ω
Bereik akoestische controle	0 ~ 250 Ω
Bescherming tegen externe spanningen	tot 300 V ~ (max. 30 s)
Overspanningscategorie	CAT II 300 V
Beschermingsgraad	IP20
Controle norm	IEC/EN 61010-1 (DIN VDE 0411)
Zaklamp	Hoogwaardige LED, batterijduur tot 80 h, levensduur > 100 000 h
Inbegrepen accessoires	2 meetsnoeren
Reiniging	Vochtige doek met milde reiniger
Veiligheid	Wijzig het apparaat niet, volg de vijf veiligheidsregels, richt de laser niet op de ogen
Conform gebruik	Alleen voor de toepassingen beschreven in de handleiding
Afvoeren	Elektronisch apparaat en batterijen apart afvoeren volgens de WEEE-richtlijn

Veelgestelde vragen - 20 Plus Testboy

Hoe gebruik ik de visuele continuïteitscontrole?

Sluit de meetsnoeren aan op het apparaat. De LED gaat branden bij een weerstand van 0 tot 20 Ω. Als er spanning aanwezig is, gaat de rode LED V~ branden.

Hoe gebruik ik de akoestische continuïteitscontrole?

Sluit de meetsnoeren aan. De zoemer klinkt bij een weerstand van 0 tot 250 Ω. De groene LED gaat tegelijkertijd branden. Bij aanwezigheid van spanning gaat de rode LED V~ branden en de zoemer geeft een signaal.

Hoe voer ik de contactloze continuïteitstest uit?

Houd de metalen ring aan de achterkant van de Testboy® 20 Plus boven een spanningsvoerende kabel (>110 V AC). De LED V~ gaat branden vóór het punt van discontinuïteit. Geen direct contact is nodig.

Hoe zoek ik een eenpolige fase?

Sluit één meetsnoer aan op de COM-aansluiting. Raak de geleider aan met de punt van de sonde zonder de metalen ring aan te raken. Als een fase actief is, gaat de LED V~ branden.

Hoe vervang ik de batterijen?

Verwijder alle meetsnoeren. Til met een schroevendraaier het bovenste deel van de behuizing op en klap de kap naar beneden. Vervang de batterijen met inachtneming van de polariteit (3 batterijen 1,5 V type AA).

Welk type batterijen moet ik gebruiken?

Het apparaat heeft 3 batterijen van het type AA (LR6) van 1,5 V nodig.

Welke veiligheidsmaatregelen moet ik nemen?

Volg de vijf veiligheidsregels: uitschakelen, beveiliging tegen opnieuw inschakelen, spanningloosheid controleren op twee polen, aarden en kortsluiten, afdekken van naburige onder spanning staande delen. Wijzig het apparaat niet.

Wat moet ik doen als het apparaat geen spanning detecteert?

De contactloze sensor detecteert mogelijk geen spanning als de kabels afgeschermd zijn, de isolatie dik is, de afstand te groot is of de batterijen zwak zijn. Controleer deze punten en gebruik een ander apparaat om te bevestigen.

Hoe reinig ik het apparaat?

Gebruik een vochtige doek met een milde huishoudelijke reiniger. Gebruik nooit agressieve producten of oplosmiddelen.

Hoe voer ik het apparaat aan het einde van zijn levensduur af?

Gooi het apparaat of de batterijen niet bij het huishoudelijk afval. Breng het apparaat naar een inzamelpunt voor elektronisch afval (WEEE-richtlijn) en de batterijen naar een inzamelpunt voor gebruikte batterijen.

GEBRUIKSAANWIJZING 20 Plus Testboy

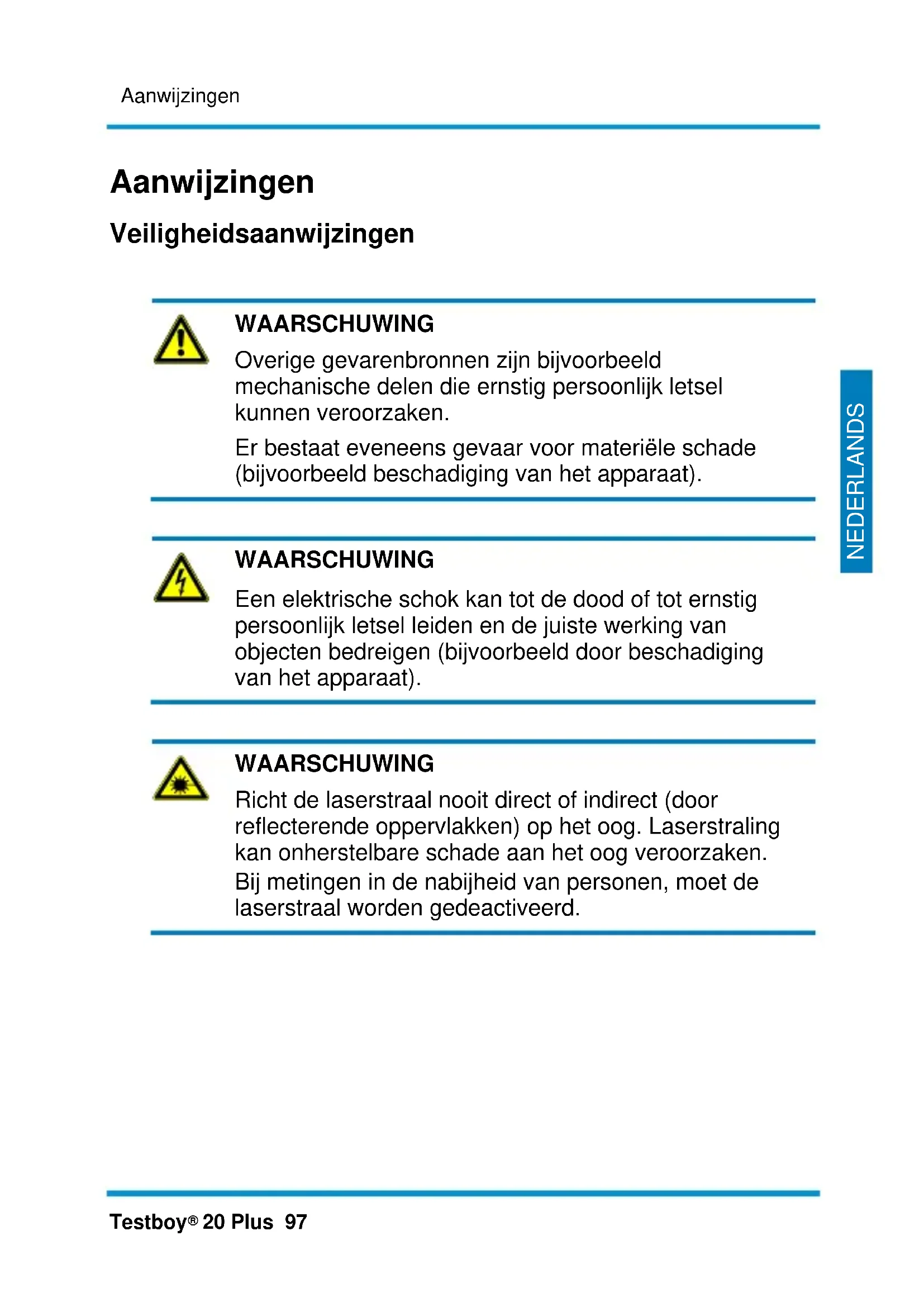

Veiligheidsaanwijzingen

WAARSCHUWING

Overige gevarenbronnen zijn bijvoorbeeld mechanische delen die ernstig persoonlijk letsel kunnen veroorzaken.

Er bestaat eveneens gevaar voor materiële schade (bijvoorbeeld beschadiging van het apparaat).

WAARSCHUWING

Een elektrische schok kan tot de dood of tot ernstig persoonlijk letsel leiden en de juiste werking van objecten bedreigen (bijvoorbeeld door beschadiging van het apparaat).

WAARSCHUWING

Richt de laserstraal nooit direct of indirect (door reflecterende oppervlakken) op het oog. Laserstraling kan onherstelbare schade aan het oog veroorzaken. Bij metingen in de nabijheid van personen, moet de laserstraal worden gedeactiveerd.

Algemene veiligheidsaanwijzingen

WAARSCHUWING

In verband met de veiligheid en goedkeuring (CE) is het eigenmachtig ombouwen en/of wijzigen van het apparaat niet toegestaan. Om een veilige omgang met het apparaat te waarborgen moet u de veiligheidsaanwijzingen, waarschuwingen en de paragraaf 'Bedoeld gebruik' beslist opvolgen.

WAARSCHUWING

Lees vóór gebruik van het apparaat beslist de volgende aanwijzingen:

Voorkom gebruik van het apparaat in de nabijheid van elektrische lasapparatuur, inductieverwarmingen en andere elektromagnetische velden.
Na abrupte temperatuurschommelingen moet het apparaat vóór gebruik ter stabilisatie ongeveer 30 minuten aan de nieuwe omgevingstemperatuur worden aangepast om de IR-sensor te stabiliseren.
Stel het apparaat nooit langere tijd bloot aan hoge temperaturen.
Voorkom stoffige en vochtige omgevingsomstandigheden.
Meetapparaten en toebehoren zijn geen speelgoed en behoren niet in kinderhanden!
In commerciële inrichtingen moeten de ongevallen-preventievoorschriften van de vereniging van bedrijfsmatige ongevallenverzekeringen voor elektrische installaties en bedrijfsmiddelen worden aangehouden.
Inspecteer het instrument vóór gebruik altijd om te garanderen dat het foutloos werkt (bijvoorbeeld aan een bekende spanningsbron, bekende weerstand enz.).

Houd u aan de vijf veiligheidsregels:

1 Vrijschakelen
2 Tegen herinschakeling beveiligen
3 Spanningsvrije staat vaststellen (moet over 2 polen worden vastgesteld)
4 Aarden en kortsluiten
5 Aangrenzende en onder spanning staande delen afdekken

Bedoeld gebruik

Het apparaat is alleen bedoeld voor de in de gebruiksaanwijzing beschreven toepassingen. Elke andere toepassing is niet toegestaan en kan tot ongevallen of onherstelbare schade aan het apparaat leiden. Dergelijke toepassingen leiden ertoe dat de gebruiker niet langer aanspraak kan maken op fabrieksgarantie.

Om het apparaat tegen beschadiging te beschermen moet u de batterijen uit het apparaat nemen als dit langere tijd niet wordt gebruikt.

In geval van materiële schade of persoonlijk letsel, door foutieve behandeling of negeren van de veiligheidsaanwijzingen veroorzaakt, aanvaarden wij geen enkele aansprakelijkheid. In dergelijke gevallen vervalt de garantie. Een uitroepteken in een driehoek wijst op veiligheidsaanwijzingen in de gebruiksaanwijzing. Lees vóór de ingebruikneming de gebruiksaanwijzing compleet door. Dit apparaat is CE-gecontroleerd en voldoet hierdoor aan de relevante richtlijnen.

VOOR GEBRUIK DOOR BEVOEGDE PERSONEN

ledereen die dit instrument gebruikt moet er verstand van hebben en geïnstrueerd zijn over de risico's die gepaard gaan met het meten van spanning, met name in industriële omgevingen, en over het belang om preventieve veiligheidsmaatregelen te treffen en het instrument vóór en na gebruik te testen om te garanderen dat het goed werkt.

Reiniging

Gebruik een vochtige doek en een zacht huishoudelijk schoonmaakproduct om het instrument te reinigen als het door dagelijks gebruik vuil is geworden. Gebruik nooit agressieve reinigingsmiddelen of oplosmiddelen om het instrument schoon te maken.

Alle rechten voorbehouden om de specificaties zonder voorafgaande aankondiging aan te passen © Testboy GmbH, Duitsland.

Uitsluiting van aansprakelijkheid

In geval van schade die door het negeren van de gebruiksaanwijzing ontstaat, komen alle aanspraken op garantie te vervallen! Voor gevolgschade die hieruit voortvloeit, aanvaarden wij geen enkele aansprakelijkheid!

Testboy is niet aansprakelijk voor schade die uit

het negeren van de gebruiksaanwijzing
| niet door de firma Testboy vrijgegeven wijzigingen aan het product of
| niet door de firma Testboy geproduceerde of niet door haar vrijgegeven reserveonderdelen
| invloed van alcohol, drugs of medicijnen wordt veroorzaakt voortvloeien.

Juistheid van de gebruiksaanwijzing

Deze gebruiksaanwijzing is met de grootste zorgvuldigheid samengesteld. Voor de juistheid en volledigheid van de gegevens, afbeeldingen en tekeningen wordt geen aansprakelijkheid aanvaard. Wijzigingen, drukfouten en vergissingen voorbehouden.

Gescheiden inzameling

Geachte Testboy-klant, U kunt het apparaat na het einde van zijn levensduur naar een geschikt inzamelingspunt voor elektroschroot brengen.

WEEE regelt de terugname en de recyclage van oude elektrische apparaten. Fabrikanten van elektrische apparaten zijn ertoe verplicht om elektrische apparaten die worden verkocht, kosteloos terug te nemen en te recyclen. Elektrische apparaten mogen dan niet meer in de ‘normale’ afvalstromen worden gebracht. Elektrische apparaten moeten apart gerecycled en verwerkt worden. Alle apparaten die onder deze richtlijn vallen zijn gekenmerkt met dit logo.

Gescheiden inzameling van gebruikte batterijen

Als gebruiker bent u wettelijk (batterijwetgeving) verplicht tot teruggave van alle gebruikte batterijen en accu's; afvoer via het huisvuil is verboden!

Batterijen/accu's die schadelijke stoffen bevatten zijn met de nevenstaande symbolen aangeduid, die op het verbod op afvoer via het huisvuil wijzen.

De aanduidingen voor het doorslaggevende zwaar metaal zijn:

Uw lege batterijen/accu's kunt u kosteloos afgeven bij de KCA-depots in uw gemeente en overal waar batterijen/accu's worden verkocht!

Kwaliteitscertificaat

Alle binnen de firma Testboy GmbH uitgevoerde werkzaamheden en processen die relevant zijn voor de kwaliteit worden continu door een kwaliteitsmanagementsysteem bewaakt. De firma Testboy GmbH bevestigt daarnaast dat de gedurende de kalibratie gebruikte controle-inrichtingen en instrumenten onderworpen zijn aan een voortdurende controle.

Verklaring van overeenstemming

Het product voldoet aan de meest recente richtlijnen. Meer informatie vindt u op www.testboy.de

Bediening

Hartelijk dank dat u voor de Testboy ^® 20 Plus hebt gekozen. De Testboy ^® 20 Plus vormt het resultaat van onze continue verbetering van de miljoenen malen beproefde Testboy ^® 2 en biedt maar liefst zes professionele functies voor werkzaamheden aan elektrische leidingen:

Optische doorverbindingstest, laagohmig
Akoestische doorverbindingstest, hoogohmig
| Sterke led-zaklamp
Kabelbreukdetectie
Eenpolig fase zoeken
Beveiliging tegen externe spanning tot 300 V

Optische doorverbindingstest

Steek de meetsnoeren in het apparaat (zie afb. 1a). De optische weergave (grote led) licht bij 0 \~ 20 Ω op, waarbij de lichtintensiteit vanaf 10 Ω proportioneel afneemt.

Als tegen verwachting een spanning op het te meten object staat, licht het glimlampje op. Als op een meetsnoer een fase staat, licht de rode led V\~ op!

ON 44 W 80 5 20 um. mm

Afb. 1a

Akoestische doorverbindingstest

Steek de meetsnoeren in het apparaat (zie afb. 1b).

Het akoestisch signaal klinkt bij 0 \~ 250 Ω. Tegelijkertijd licht de groene led op.

Als tegen verwachting een spanning op het te meten object staat, licht het

glimlampje op en de zoemer geeft een

waarschuwingssignaal!

Als op een meetsnoer een fase staat, licht de rode led V\~ op!

De Testboy ^® 20 Plus is tegen externe spanning beveiligd tot 300 V\~ (maximaal 30 seconden)!

Als de zaklamp ingeschakeld is, is tegelijkertijd een akoestische

doorverbindingstest mogelijk!

ON OFF 2248 +1 V+ E0 S 2248.0000

Afb. 1b

Kabelbreukdetectie

De kabelbreukdetectie is bedoeld voor de contactloze lokalisatie van kabelbreuken aan geïsoleerde onder spanning staande leidingen.

Als de metalen clip aan de achterkant van de Testboy® 20 Plus beginnend van het voedingspunt boven een onder spanning staande kabel (> 110 V AC) wordt gehouden, dan licht de V\~ LED op vóór het breekpunt.

Er hoeven geen meetkabels te worden bevestigd (zoals getoond in afbeelding 2)!

Een vloeiende stroom is niet vereist! De metalen clip fungeert hier als het verlengde van een sensor.

Leg de metalen clip niet aan aan ongeïsoleerde stroomvoerende geleiders, die een elektrische schok, brandwonden of een lichtboog kunnen veroorzaken.

100 gm 200 gm 300 gm 400 gm 500 gm 600 gm 700 gm 800 gm 900 gm 1000 gm

Afbeelding 2

Bij het uitvoeren van een kabelbreukdetectie kan ook als de V\~ LED niet oplicht, toch een gevaarlijk hoge spanning (> 33 V AC or 70 V DC) aanwezig zijn. De contactloze sensor kan alleen spanning gegenereerd door voldoende sterke elektrische velden van stroombronnen (roosters, > 110 V AC) detecteren. Als de veldsterkte laag is, dan kan het zijn dat het instrument aangelegde spanning niet detecteert en de kabelbreuk dus niet correct kan lokaliseren. Als het instrument geen enkele bestaande spanning detecteert, dan kan dit onder andere het gevolg zijn van de volgende factoren:

• Afgeschermde draden/kabels

• Dikte en type van de isolatie

• Afstand van de spanningsbron

• Toestand van de tester en batterijen

WAARSCHUWING

Wees voorzichtig bij spanningen hoger dan 30 V, aangezien het risico van een elektrische schok bestaat.

WAARSCHUWING

De functie contactloze kabelbreukdetectie is niet geschikt voor de detectie van gevaarlijke fasespanning.

VOORZICHTIG

Voordat geleidende delen worden aangeraakt moet met de tweepolige contactmeting of andere apparatuur gecontroleerd worden of er geen gevaarlijke spanning op staat.

Enkelpolige fasedetectie

Steek een meetsnoer in de COM- connector (zie afb. 3)!

Zorg er vóór de test absoluut voor dat u alle andere meetkabels uittrekt. Raak dan met de punt van de sonde de draad aan. Zorg ervoor niet de aan de achterkant bevestigde clip aan te raken (in bovenste positie bewegen). Als er een fase actief is, dan licht de V\~ LED op!

De gevoeligheid van de elektronica neemt toe als de metalen clip tijdens de meting wordt aangeraakt. Dit betekent dat AC spanningsvelden zelfs op een afstand van een paar millimeter gedetecteerd kunnen worden!

Deze test is niet geschikt om de aanwezigheid van gevaarlijke fasespanning vast te stellen. Tijdens de test kan ook als de V\~ LED niet oplicht, toch een gevaarlijk hoge spanning (> 33 V AC or 70 V DC) aanwezig zijn.

De tester kan alleen spanning gegenereerd door voldoende sterke elektrische velden van stroombronnen (roosters, > 110 V AC) detecteren. Als de veldsterkte laag is, dan kan het zijn dat de tester geen stroomspanningen aangeeft. Er wordt geen signaal gegeven als de tester niet in staat is om de aanwezigheid van spanning te detecteren, hetgeen kan worden beïnvloed door verschillende factoren, waaronder, maar niet beperkt tot:

• Afgeschermde draden/kabels
• Dikte en type van de isolatie

• Afstand van de spanningsbron

• Stopcontacten in verzonken wandcontactdozen / verschillen in het ontwerp van wandcontactdozen

• Toestand van de tester en batterijen

WAARSCHUWING

Wees voorzichtig bij spanningen hoger dan 30 V, aangezien het risico van een elektrische schok bestaat.

WAARSCHUWING

De functie fasedetectie is niet geschikt voor de detectie van gevaarlijke fasespanning.

VOORZICHTIG

Voordat geleidende delen worden aangeraakt moet met de tweepolige contactmeting of andere apparatuur gecontroleerd worden of er geen gevaarlijke spanning op staat.

Batterij vervangen

Neem een schroevendraaier en wip het bovendeel van de behuizing boven tussen de noppen en de middelste connector naar voren (zie afb. 4). Neem het deksel naar onderen eraf. Let bij het erin zetten van de nieuwe batterij op de juiste aansluiting van de polen!

Batterijen behoren niet thuis bij het huisvuil. Ook in uw buurt bevindt zich een inzamelingspunt!

←1 NT 20W ○4mm ○V- ET3 ○$ 20 mm max

Afb. 4

Voordat het apparaat wordt geopend, moeten alle meetsnoeren van het apparaat worden verwijderd!

Definitie van meetcategorieën

Meetcategorie II: Metingen aan circuits die elektrisch met een stekker rechtstreeks zijn aangesloten aan laagspanningsnetwerken. Typische kortsluitstroom < 10 kA.

Meetcategorie III: Metingen binnen de installatie van een gebouw (stationaire verbruikers met niet-insteekbare aansluiting, verdeleraansluiting, permanent geïnstalleerde apparatuur in de verdeler). Typische kortsluitstroom < 50 kA.

Meetcategorie IV: Metingen aan de bron van de laagspanningsinstallatie (meters, netaansluiting, primaire overstroombeveiliging). Typische kortsluitstroom >> 50 kA.

Om de meetcategorie vast te leggen bij een combinatie van meetdraad en meetinstrument, geldt altijd de laagste categorie, ofwel van de meetdraad of van het meetinstrument.

Zaklamp

Schuif de schakelaar aan de zijkant naar onderen. Met de krachtige led is een verlichtingsduur van 80 uur mogelijk! Levensduur van de led > 100.000 uur.

Technische gegevens

Doorverbindingstest optisch akoestisch	0 ~ 20 ohm0 ~ 250 ohm
Beveiliging tegen externe spanning	300 V ~
Voeding	3 x 1,5 V type AA mignon
Beschermingsgraad	IP 20
Overspanningscategorie	CAT II 300 V
Testnorm	IEC/EN 61010-1(DIN VDE 0411)
