20 Plus - Multimeter Testboy - Kostenlose Bedienungsanleitung

Produkttyp	Multimeter
Marke	Testboy
Modell	20 Plus
Stromversorgung	3 Batterien 1,5 V Typ AA (LR6)
Hauptfunktionen	Visuelle (LED) und akustische (Summer) Durchgangsprüfung, berührungsloser Durchgangstest, einpolige Phasensuche, LED-Taschenlampe
Visueller Prüfbereich	0 ~ 20 Ω
Akustischer Prüfbereich	0 ~ 250 Ω
Schutz vor Fremdspannung	bis 300 V ~ (30 s max.)
Überspannungskategorie	CAT II 300 V
Schutzart	IP20
Prüfnorm	IEC/EN 61010-1 (DIN VDE 0411)
Taschenlampe	Hochleistungs-LED, Betriebsdauer bis zu 80 h, Lebensdauer > 100.000 h
Mitgeliefertes Zubehör	2 Messleitungen
Reinigung	Feuchtes Tuch mit mildem Reinigungsmittel
Sicherheit	Gerät nicht modifizieren, die fünf Sicherheitsregeln beachten, Laser nicht in die Augen richten
Bestimmungsgemäße Verwendung	Nur für die in der Anleitung beschriebenen Anwendungen
Entsorgung	Elektrogerät und Batterien getrennt gemäß WEEE-Richtlinie

Häufig gestellte Fragen - 20 Plus Testboy

Wie verwende ich die visuelle Durchgangsprüfung?

Stecken Sie die Messleitungen in das Gerät. Die LED leuchtet für einen Widerstand von 0 bis 20 Ω. Wenn eine Spannung anliegt, leuchtet die rote LED V~.

Wie verwende ich die akustische Durchgangsprüfung?

Stecken Sie die Messleitungen ein. Der Summer ertönt für einen Widerstand von 0 bis 250 Ω. Die grüne LED leuchtet gleichzeitig auf. Bei anliegender Spannung leuchtet die rote LED V~ auf und der Summer gibt ein Signal ab.

Wie führe ich den berührungslosen Durchgangstest durch?

Halten Sie den Metallring auf der Rückseite des Testboy® 20 Plus über ein spannungsführendes Kabel (>110 V AC). Die LED V~ leuchtet vor der Unterbrechungsstelle auf. Kein direkter Kontakt erforderlich.

Wie suche ich einpolig eine Phase?

Stecken Sie nur eine Messleitung in die COM-Buchse. Berühren Sie den Leiter mit der Sondenspitze, ohne den Metallring zu berühren. Wenn eine Phase aktiv ist, leuchtet die LED V~ auf.

Wie tausche ich die Batterien aus?

Entfernen Sie alle Messleitungen. Heben Sie mit einem Schraubendreher den oberen Teil des Gehäuses an und haken Sie dann die Abdeckung nach unten aus. Ersetzen Sie die Batterien unter Beachtung der Polarität (3 Batterien 1,5 V Typ AA).

Welchen Batterietyp soll ich verwenden?

Das Gerät benötigt 3 Batterien vom Typ AA (LR6) mit 1,5 V.

Welche Sicherheitsvorkehrungen sind zu treffen?

Beachten Sie die fünf Sicherheitsregeln: Freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit allpolig feststellen, Erden und Kurzschließen, benachbarte unter Spannung stehende Teile abdecken. Modifizieren Sie das Gerät nicht.

Was tun, wenn das Gerät keine Spannung erkennt?

Der berührungslose Sensor kann eine Spannung möglicherweise nicht erkennen, wenn die Kabel abgeschirmt sind, die Isolierung dick ist, der Abstand zu groß ist oder die Batterien schwach sind. Überprüfen Sie diese Punkte und verwenden Sie ein anderes Gerät zur Bestätigung.

Wie reinige ich das Gerät?

Verwenden Sie ein feuchtes Tuch mit einem milden Haushaltsreiniger. Verwenden Sie niemals aggressive Reinigungsmittel oder Lösungsmittel.

Wie entsorge ich das Gerät am Ende seiner Lebensdauer?

Werfen Sie weder das Gerät noch die Batterien in den Hausmüll. Geben Sie das Gerät an einer Sammelstelle für Elektroschrott (WEEE-Richtlinie) und die Batterien an einer Sammelstelle für Altbatterien ab.

BEDIENUNGSANLEITUNG 20 Plus Testboy

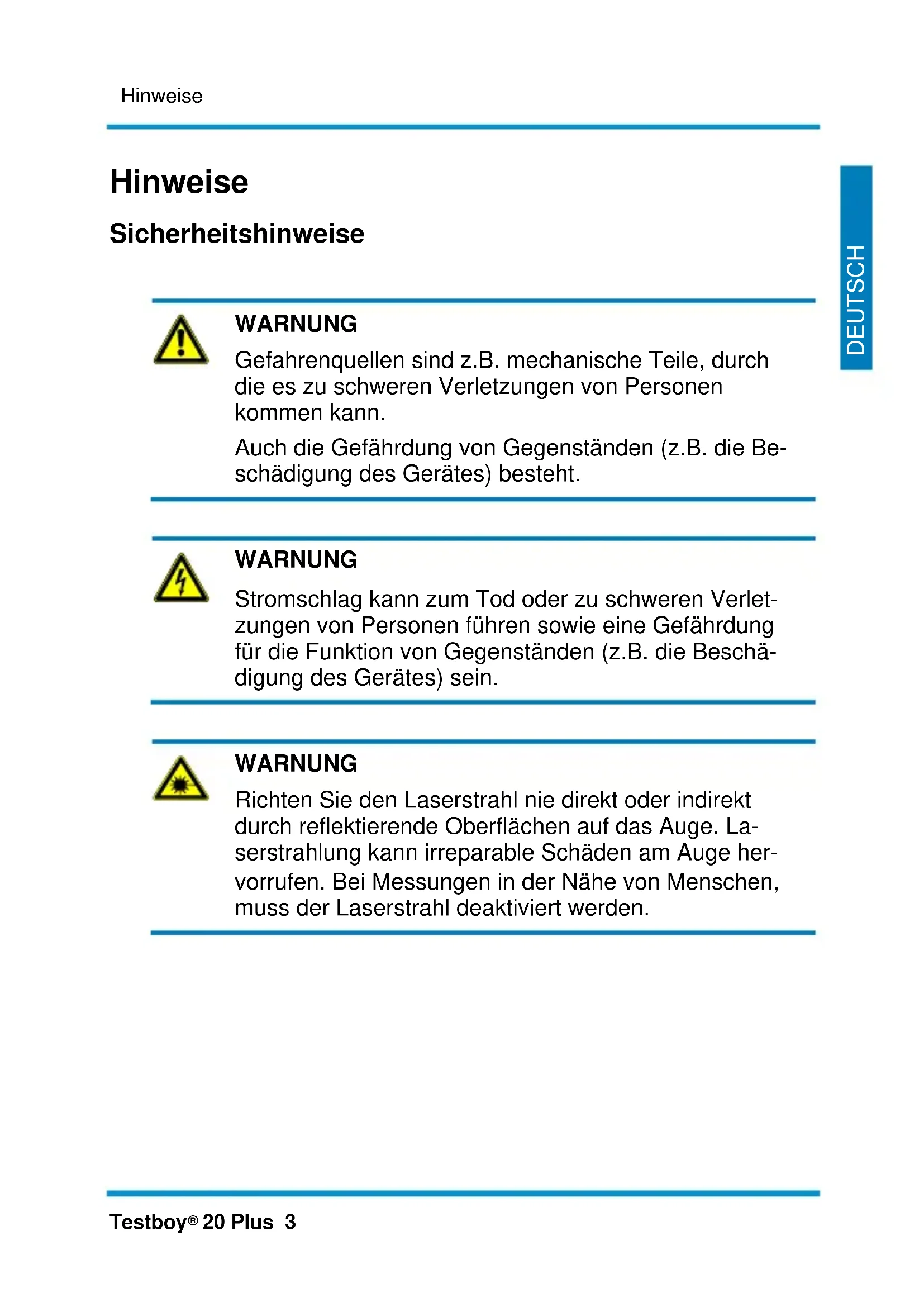

Gefahrenquellen sind z.B. mechanische Teile, durch die es zu schweren Verletzungen von Personen kommen kann.

Auch die Gefährdung von Gegenständen (z.B. die Beschädigung des Gerätes) besteht.

WARNUNG

Stromschlag kann zum Tod oder zu schweren Verletzungen von Personen führen sowie eine Gefährdung für die Funktion von Gegenständen (z.B. die Beschädigung des Gerätes) sein.

WARNUNG

Richten Sie den Laserstrahl nie direkt oder indirekt durch reflektierende Oberflächen auf das Auge. Laserstrahlung kann irreparable Schäden am Auge hervorrufen. Bei Messungen in der Nähe von Menschen, muss der Laserstrahl deaktiviert werden.

Allgemeine Sicherheitshinweise

WARNUNG

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Um einen sicheren Betrieb mit dem Gerät zu gewährleisten, müssen Sie die Sicherheitshinweise, Warnvermerke und das Kapitel "Bestimmungsgemäße Verwendung" unbedingt beachten.

WARNUNG

Beachten Sie vor dem Gebrauch des Gerätes bitte folgende Hinweise:

Vermeiden Sie einen Betrieb des Gerätes in der Nähe von elektrischen Schweißgeräten, Induktionsheizern und anderen elektromagnetischen Feldern.
Nach abrupten Temperaturwechseln muss das Gerät vor dem Gebrauch zur Stabilisierung ca. 30 Minuten an die neue Umgebungstemperatur angepasst werden um den IR-Sensor zu stabilisieren.
Setzen Sie das Gerät nicht längere Zeit hohen Temperaturen aus.
Vermeiden Sie staubige und feuchte Umgebungsbedingungen.
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
Das Gerät muss vor jeder Verwendung auf einwandfreie Funktion überprüft werden (z.B. an einer bekannten Spannungsquelle, bekanntem Widerstand usw.).

Bitte beachten Sie die fünf Sicherheitsregeln:

1 Freischalten
2 Gegen Wiedereinschalten sichern
3 Spannungsfreiheit feststellen (Spannungsfreiheit ist 2-polig festzustellen)
4 Erden und kurzschließen
5 Benachbarte unter Spannung stehende Teile abdecken

Bestimmungsgemäße Verwendung

Das Gerät ist nur für die in der Bedienungsanleitung beschriebenen Anwendungen bestimmt. Eine andere Verwendung ist unzulässig und kann zu Unfällen oder Zerstörung des Gerätes führen. Diese Anwendungen führen zu einem sofortigen Erlöschen jeglicher Garantie- und Gewährleistungsansprüche des Bedieners gegenüber dem Hersteller.

Um das Gerät vor Beschädigung zu schützen, entfernen Sie bitte bei längerem Nichtgebrauch des Gerätes die Batterien.

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch. Ein in einem Dreieck befindliches Ausrufezeichen weist auf Sicherheitshinweise in der Bedienungsanleitung hin. Lesen Sie vor Inbetriebnahme die Anleitung komplett durch. Dieses Gerät ist CE-geprüft und erfüllt somit die erforderlichen Richtlinien.

ZUR VERWENDUNG DURCH FACHKRÄFTE

Personen, die dieses Gerät verwenden, sollten sich der folgenden Punkte bewusst sein und darin eingewiesen sein: Risiken der Spannungsmessung – vor allem im industriellen Umfeld, Bedeutung von Sicherheitsvorkehrungen und Überprüfen des Geräts auf ordnungsgemäße Funktion vor und nach der Verwendung.

Reinigung

Zum Reinigen des Geräts bei alltäglichen Verunreinigungen ein feuchtes Tuch und einen milden Haushaltsreiniger verwenden. Keine aggressiven Reinigungsmittel oder Lösemittel zur Reinigung des Geräts verwenden.

Rechte vorbehalten, die Spezifikationen ohne vorherige Ankündigung zu ändern © Testboy GmbH, Deutschland.

Haftungsausschluss

Bei Schäden, die durch Nichtbeachten der Anleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung!

Testboy haftet nicht für Schäden, die aus

dem Nichtbeachten der Anleitung,
von Testboy nicht freigegebenen Änderungen am Produkt oder
von Testboy nicht hergestellten oder nicht freigegebenen Er- satzteilen
Alkohol-, Drogen- oder Medikamenteneinfluss hervorgerufen werden
resultieren.

Richtigkeit der Bedienungsanleitung

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Richtigkeit und Vollständigkeit der Daten, Abbildungen und Zeichnungen wird keine Gewähr übernommen. Änderungen, Druckfehler und Irrtümer vorbehalten.

Entsorgung

Sehr geehrter Testboy-Kunde, mit dem Erwerb unseres Produktes haben Sie die Möglichkeit, das Gerät nach Ende seines Lebenszyklus an geeignete Sammelstellen für Elektroschrott zurückzugeben.

Die WEEE regelt die Rücknahme und das Recycling von Elektroaltgeräten. Hersteller von Elektrogeräten sind dazu verpflichtet, Elektrogeräte, die verkauft werden, kostenfrei zurückzunehmen und zu recy- celn. Elektrogeräte dürfen dann nicht mehr in die „normalen“ Abfallströme eingebracht werden. Elektrogeräte sind separat zu recyceln und zu entsorgen. Alle Geräte, die unter diese Richtlinie fallen, sind mit diesem Logo gekennzeichnet.

Entsorgung von gebrauchten Batterien

Sie als Endverbraucher sind gesetzlich (Batteriegesetz) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen.

Die Bezeichnungen für das ausschlaggebende Schwermetall sind:

Cd = Cadmium, Hg = Quecksilber, Pb = Blei.

Ihre verbrauchten Batterien/Akkus können Sie unentgeltlich bei den Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien/Akkus verkauft werden!

Qualitätszertifikat

Alle innerhalb der Testboy GmbH durchgeführten, qualitätsrelevanten Tätigkeiten und Prozesse werden permanent durch ein Qualitätsmanagementsystem überwacht. Die Testboy GmbH bestätigt weiterhin, dass die während der Kalibrierung verwendeten Prüfeinrichtungen und Instrumente einer permanenten Prüfmittelüberwachung unterliegen.

Konformitätserklärung

Das Produkt erfüllt die aktuellsten Richtlinien. Nähere Informationen erhalten Sie auf www.testboy.de

Bedienung

Vielen Dank, dass Sie Sich für den Testboy ^® 20 Plus entschieden haben. Der Testboy ^® 20 Plus ist die kontinuierliche Weiterentwicklung des millionenfach bewährten Testboy ^® 2 und verfügt inzwischen über sechs professionelle Funktionen für Arbeiten an elektrischen Leitungen:

| optische Durchgangsprüfung, niederohmig
| akustische Durchgangsprüfung, hochohmig
Hochleistungs-LED Taschenlampe
Kabelbrucherkennung
| einpolige Phasensuche
Fremdspannungsschutz bis 300 V

Optische Durchgangsprüfung

Stecken Sie die Messleitungen ein (siehe Bild 1a).

Die optische Anzeige (große LED) leuchtet bei 0 \~ 20 Ω auf, wobei die Leuchtintensität ab 10 Ω proportional abnimmt.

Liegt wider Erwarten eine Spannung an dem zu messenden Objekt, leuchtet die

Glimmlampe auf. Liegt an einer Messleitung eine Phase an, leuchtet die rote V\~ LED auf!

ON 44 W 80 5 20 um. mm

Bild 1a

Akustische Durchgangsprüfung

Stecken Sie die Messleitungen ein (siehe Bild 1b).

Die akustische Anzeige ertönt bei 0 \~ 250 Ω. Gleichzeitig leuchtet die grüne LED auf.

Liegt wider Erwarten eine Spannung an dem zu messenden Objekt, leuchtet die

Glimmlampe auf und der Summer gibt ein Warnsignal aus!

Liegt an einer Messleitung eine Phase an, leuchtet die rote V\~ LED auf!

Der Testboy ^® 20 Plus ist fremdspannungsgeschützt bis 300 V\~ (max. 30 sec.)!

Mit eingeschalteter Taschen-lampe ist gleichzeitig eine akustische Durchgangsprüfung möglich!

Die Kabelbrucherkennung ist zur berührungslosen Erkennung von Kabelbrüchen an nicht frei liegenden, stromführenden Leitungen bestimmt.

Wird der Metallclip an der Rückseite des Testboy® 20 Plus ab der Einspeisestelle über eine stromführende Leitung (> 110 V AC) gehalten, leuchtet die V\~ LED vor der Bruchstelle auf.

Es müssen keine Prüfleitungen angeschlossen werden (siehe Bild 2)! Es ist kein Stromdurchfluss erforderlich! Der Metallclip wirkt hier als erweiterter Sensor.

Den Metallclip nicht mit nicht isolierten, gefährlichen, stromführenden Leitern in Berührung bringen, die Stromschläge, Stromverbrennungen oder Lichtbogen erzeugen könnten.

100 200 300 400 500 600 700 800 900 1000

Bild 2

Wenn die V\~ LED bei der Durchführung der Kabelbrucherkennung nicht aufleuchtet, so kann trotzdem eine gefährlich hohe Spannung (> 33 V AC oder 70 V DC) vorhanden sein. Der berührungslose Sensor kann nur Spannung erkennen, die durch ausreichend starke Spannungsfelder von Stromquellen erzeugt wird (Elektrizitätsnetz, > 110 V AC). Bei schwacher Feldstärke erkennt das Gerät ggf. die anliegende Spannung nicht und kann damit den Kabelbruch nicht korrekt orten. Wenn das Gerät keine Spannung erkennt, kann dies u.a. an den folgenden Faktoren liegen:

• geschirmte Leitungen/Drähte
• Stärke und Art der Isolierung
• Abstand zur Spannungsquelle
• Zustand von Prüfgerät und Batterien

WARNUNG

Bei Spannungen über 30 V ist mit Vorsicht vorzugehen, da die Gefahr eines Stromschlags besteht.

WARNUNG

Die Funktion zur berührungslosen Erkennung von Kabelbrüchen ist nicht zum Erkennen von gefährlicher Netzspannung geeignet.

VORSICHT

Vor dem Berühren von leitenden Teilen muss die Abwesenheit von gefährlicher Spannung mithilfe der direkten, zweipoligen Berührungsmessung mit anderen Geräten überprüft werden.

Einpolige Phasensuche

Stecken Sie eine Messleitung in die COM-Buchse (siehe Bild 3)!

Vor der Messung müssen unbedingt alle anderen Prüfleitungen entfernt werden.

Dann die Prüfspitze an den Draht halten. Darauf achten, dass der Clip an der Rückseite nicht berührt wird (in die obere Stellung bringen). Wenn eine Phase aktiv ist, leuchtet die V\~ LED auf!

Die Empfindlichkeit der Elektronik wird verstärkt, wenn der Metallclip während der Messung berührt wird. So können Wechselstrom-

Spannungsfelder sogar mit einem Abstand von mehreren Millimetern erkannt werden!

Diese Messung ist nicht zum Erkennen von gefährlicher Netzspannung geeignet. Wenn die V\~ LED während der Prüfung nicht aufleuchtet, so kann trotzdem eine gefährlich hohe Spannung (> 33 V AC oder 70 V DC) vorhanden sein.

Das Prüfgerät kann nur Spannung erkennen, die durch ausreichend starke Spannungsfelder von Stromquellen erzeugt wird (Elektrizitätsnetz, > 110 V AC). Bei niedriger Feldstärke zeigt das Prüfgerät möglicherweise keine vorhandene Spannung an. Dieser Fehler tritt auf, wenn das Prüfgerät die vorhandene Spannung nicht erkennen kann, was durch verschiedene Faktoren beeinflusst werden kann, u.a.:

• geschirmte Leitungen/Drähte
  • Stärke und Art der Isolierung

• Abstand zur Spannungsquelle

• Buchsen in Unterputzsteckdosen, unterschiedliche Steckdo-senarten

• Zustand von Prüfgerät und Batterien

WARNUNG

Bei Spannungen über 30 V ist mit Vorsicht vorzugehen, da die Gefahr eines Stromschlags besteht.

WARNUNG

Die Funktion zur Phasensuche ist nicht zum Erkennen von gefährlicher Netzspannung geeignet.

VORSICHT

Vor dem Berühren von leitenden Teilen muss die Abwesenheit von gefährlicher Spannung mithilfe der direkten, zweipoligen Berührungsmessung mit anderen Geräten überprüft werden.

Batteriewechsel

Nehmen Sie einen Schraubendreher und hebeln Sie das Gehäuseoberteil oben zwischen dem Noppen und der mittleren Buchse nach vorne (siehe Bild 4). Haken Sie den Deckel nach unten ab. Achten Sie beim Einsetzen der neuen Batterien auf die Polarität!

Batterien gehören nicht in den Hausmüll. Auch in Ihrer Nähe befindet sich eine Sammelstelle!

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Bild 4

WARNUNG LEBENSGEFAHR!

Vor dem Öffnen des Gerätes sind alle Messleitungen vom Gerät zu entfernen!

Definition der Messkategorien

Messkategorie II: Messungen an Stromkreisen, die eine direkte Verbindung mittels Stecker mit dem Niederspannungsnetz haben. Üblicher Kurzschlussstrom < 10 kA.

Messkategorie III: Messungen innerhalb der Gebäudeinstallation (stationäre Verbraucher mit nicht steckbarem Anschluss, Verteileranschluss, fest eingebaute Geräte im Verteiler). Üblicher Kurzschlussstrom < 50 kA.

Messkategorie IV: Messungen an der Quelle der Niederspannungsinstallation (Zähler, Hauptanschluss, primärer Überstromschutz). Üblicher Kurzschlussstrom >> 50 kA.

Bei der Festlegung der Messkategorie für die Kombination aus einer Testleitung und einem Messgerät gilt immer die niedrigere Kategorie, entweder von der Testleitung oder vom Messgerät.

Taschenlampe

Schieben Sie den an der Seite befindlichen Schalter nach unten. Mit der Hochleistungs-LED ist eine Leuchtdauer von 80 Stunden erreichbar! Lebensdauer der LED > 100.000 Stunden.

Technische Daten

Durchgangstest optisch akustisch	0 ~ 20 Ohm0 ~ 250 Ohm
Schutz gegen Fremdspannung	300 V ~
Stromversorgung	3 x 1,5 V Typ AA Mignon
Schutzart	IP 20
Überspannungskategorie	CAT II 300 V
Prüfnorm	IEC/EN 61010-1(DIN VDE 0411)

Notes

Safety notes

WARNING

Elektrotechnische Spezialfabrik Fax: [phone] / 84536

Beim Alten Flugplatz 3

D-49377 Vechta www.testboy.de
