Typ produktu	Multimetr
Značka	Testboy
Model	20 Plus
Napájení	3 baterie 1,5 V typu AA (LR6)
Hlavní funkce	Vizuální (LED) a zvuková (bzučák) kontrola spojitosti, bezkontaktní test spojitosti, jednopólové vyhledávání fáze, LED svítilna
Rozsah vizuální kontroly	0 ~ 20 Ω
Rozsah zvukové kontroly	0 ~ 250 Ω
Ochrana proti vnějšímu napětí	až 300 V ~ (max. 30 s)
Kategorie přepětí	CAT II 300 V
Stupeň krytí	IP20
Kontrolní norma	IEC/EN 61010-1 (DIN VDE 0411)
Svítilna	Vysoce výkonná LED, výdrž až 80 h, životnost > 100 000 h
Součástí balení	2 měřicí kabely
Čištění	Vlhký hadřík s jemným čisticím prostředkem
Bezpečnost	Neprovádějte úpravy přístroje, dodržujte pět bezpečnostních pravidel, nesměřujte laser do očí
Použití v souladu s určením	Pouze pro aplikace popsané v návodu
Likvidace	Elektronické zařízení a baterie zvlášť podle směrnice WEEE

Často kladené otázky - 20 Plus Testboy

Jak používat vizuální kontrolu spojitosti?

Zapojte měřicí kabely do přístroje. LED se rozsvítí při odporu 0 až 20 Ω. Pokud je přítomno napětí, rozsvítí se červená LED V~.

Jak používat zvukovou kontrolu spojitosti?

Zapojte měřicí kabely. Bzučák zazní při odporu 0 až 250 Ω. Současně se rozsvítí zelená LED. Při přítomnosti napětí se rozsvítí červená LED V~ a bzučák vydá signál.

Jak provést bezkontaktní test spojitosti?

Přidržte kovový kroužek na zadní straně Testboy® 20 Plus nad kabelem pod napětím (>110 V AC). LED V~ se rozsvítí před místem přerušení. Není nutný přímý kontakt.

Jak vyhledat jednopólovou fázi?

Zapojte pouze jeden měřicí kabel do zdířky COM. Dotkněte se vodiče hrotem sondy, aniž byste se dotkli kovového kroužku. Pokud je fáze aktivní, rozsvítí se LED V~.

Jak vyměnit baterie?

Vytáhněte všechny měřicí kabely. Pomocí šroubováku nadzvedněte horní část krytu a poté kryt odklopte směrem dolů. Vyměňte baterie při dodržení polarity (3 baterie 1,5 V typu AA).

Jaký typ baterií použít?

Přístroj vyžaduje 3 baterie typu AA (LR6) o napětí 1,5 V.

Jaká bezpečnostní opatření je třeba dodržovat?

Dodržujte pět bezpečnostních pravidel: odpojení, ochrana proti opětovnému zapnutí, ověření nepřítomnosti napětí na dvou pólech, uzemnění a zkratování, zakrytí sousedních částí pod napětím. Neupravujte přístroj.

Co dělat, když přístroj nerozpozná napětí?

Bezkontaktní senzor nemusí rozpoznat napětí, pokud jsou kabely stíněné, izolace silná, vzdálenost příliš velká nebo baterie slabé. Zkontrolujte tyto body a potvrďte jiným přístrojem.

Jak čistit přístroj?

Použijte vlhký hadřík s jemným domácím čisticím prostředkem. Nikdy nepoužívejte agresivní prostředky nebo rozpouštědla.

Jak likvidovat přístroj na konci životnosti?

Neházejte přístroj ani baterie do domovního odpadu. Odevzdejte přístroj do sběrného místa pro elektronický odpad (směrnice WEEE) a baterie do sběrného místa pro použité baterie.

NÁVOD K OBSLUZE 20 Plus Testboy

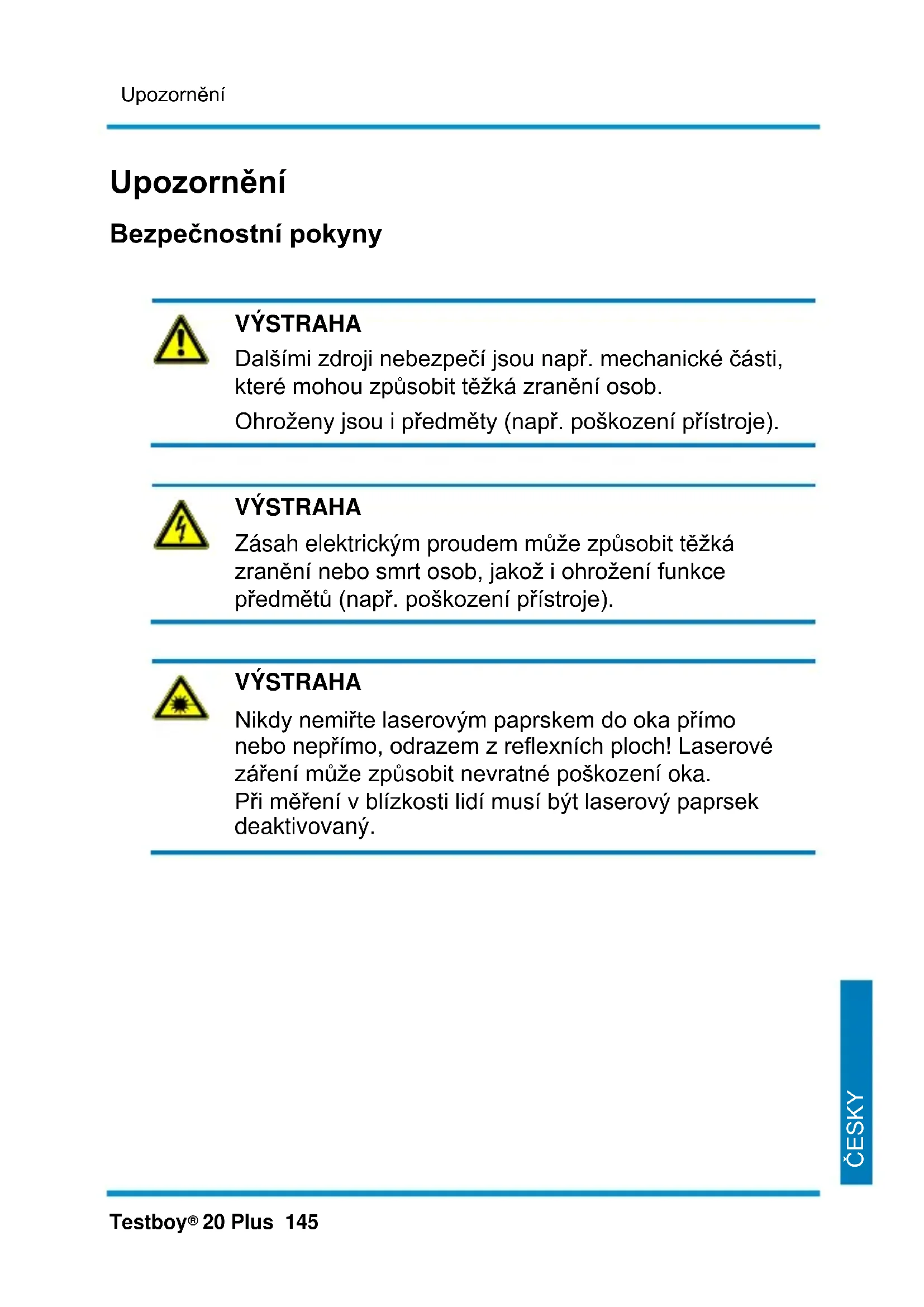

Dalšími zdroji nebezpečí jsou např. mechanické části, které mohou způsobit těžká zranění osob.

Ohroženy jsou i předměty (např. poškození přístroje).

VÝSTRAHA

Zásah elektrickým proudem může způsobit těžká zranění nebo smrt osob, jakož i ohrožení funkce předmětů (např. poškození přístroje).

VÝSTRAHA

Nikdy nemiřte laserovým paprskem do oka přímo nebo nepřímo, odrazem z reflexních ploch! Laserové záření může způsobit nevratné poškození oka.

Při měření v blízkosti lidí musí být laserový paprsek deaktivovaný.

Všeobecné bezpečnostní pokyny

VÝSTRAHA

Svévolné přestavby a/nebo změny přístroje jsou z bezpečnostních důvodů a z důvodů schválení (CE) zakázány. Pro zajištění bezpečného provozu přístroje se musí bezpodmínečně dodržovat bezpečnostní pokyny, výstražná upozornění a kapitola "Používání k určenému účelu".

VÝSTRAHA

Před použitím přístroje prosím dodržujte tyto pokyny:

Neprovozujte přístroj v blízkosti elektrických svařovacích přístrojů, indukčních topných těles nebo jiných elektromagnetických polí.
Po náhlé změně teplot se přístroj před použitím musí přizpůsobit cca 30 minut nové okolní teplotě, aby se stabilizoval IR senzor.
Nevystavujte přístroj delší dobu vysokým teplotám.
Vyhněte se prašným a vlhkým okolním podmínkám.
Měřicí přístroje a příslušenství nejsou hračkou, a nepatří do rukou dětem!
V komerčních zařízeních se musí dodržovat Předpisy úrazové prevence vydané Profesním sdružením pro elektrická zařízení a provozní prostředky.
Před každým použitím přístroj prověřte, abyste se přesvědčili, že funguje bezchybně (například na známém zdroji napětí, známém odporu, atd.).

Dodržujte prosím pět bezpečnostních pravidel:

1 Odpojení
2 Zajištění proti opětovnému zapnutí
3 Zjištění nepřítomnosti napětí (nepřítomnost napětí se musí stanovit 2 pólově)
4 Uzemnění a zkratování
5 Izolace sousedních součástí pod napětím

Používání k určenému účelu

Přístroj je určen jen pro použití popsané v tomto návodu k obsluze. Jiné použití je nepřípustné, a může způsobit úraz nebo zničení přístroje. Takového použití by vedlo k okamžitému zániku nároků uživatele na jakékoliv záruční plnění a ručení výrobce.

Při delším nepoužívání přístroje z něj prosím vyjměte baterie, abyste chránili přístroj před poškozením.

Neručíme za věcné nebo osobní škody, které jsou způsobeny neodbornou manipulací nebo nedodržením bezpečnostních pokynů. V takovýchto případech zaniká jakýkoliv záruční nárok. Vykřičník umístěný v trojúhelníku upozorňuje na bezpečnostní pokyny v návodu k obsluze. Před uvedením do provozu si přečtěte celý návod k obsluze Tento přístroj je testovaný CE a splňuje tak příslušné směrnice.

PŘÍSTROJ SMÍ POUŽÍVAT POUZE KOMPETENTNÍ OSOBY

Osoba, která tento přístroj používá, by měla být seznámena a poučena o rizicích spojených s měřením napětí zejména v průmyslovém prostředí, a jak je důležité provádět bezpečnostní opatření a zkoušku přístroje před a po jeho použití, kvůli prověření jeho bezvadného stavu.

Čištění

V případě znečištění při každodenním provozu vyčistěte přístroj vlhkou utěrkou a neagresivním čisticím prostředkem pro domácnost. Na čištění přístroje nikdy nepoužívejte agresivní čisticí prostředky nebo rozpouštědla.

Právo měnit specifikace bez předchozího oznámení vyhrazeno © Testboy GmbH, Německo.

Vyloučení ručení

V případě vzniku škod, zaviněných nedodržením návodu k obsluze, zaniká nárok na záruku!

Nepřebíráme ručení za následné škody, které by toho vyplynuly.

Testboy neručí za škody, které jsou následkem

nedodržení návodu
změny na výrobku neschválenou firmou Testboy
použití náhradních dílů nevyrobených nebo neschválených firmou Testboy
požití alkoholu, drog nebo léků

Správnost návodu k obsluze

Tento návod k obsluze byl vytvořen s velkou pečlivostí.

Nepřebíráme žádnou záruku za správnost a úplnost údajů, obrázků a výkresů. Změny, omyly a tiskové chyby vyhrazeny.

Likvidace

Vážený zákazníku firmy Testboy, s nabytím našeho výrobku získáváte možnost předat přístroj po skončení jeho životnosti na vhodná sběrná místa elektrického šrotu.

WEEE upravuje vracení a recyklaci starých elektropřístrojů. Výrobci těchto elektropřístrojů jsou povinni provádět zpětný odběr a recyklaci těchto starých elektropřístrojů zdarma .Elektropřístroje tak již nesmějí být zahrnuty do „normálního“běžného odpadního řetězce. Tyto elektropřístroje jsou recyklovány odděleně a likvidovány. Všechny přístroje, které spadají do této kategorie jsou označeny tímto logem.

Vy, jako koncoví spotřebitelé jste ze zákona (zákon o bateriích) povinni odevzdávat všechny použité baterie a akumulátory; jejich likvidace v domovním odpadu je zakázaná!

Baterie/akumulátory obsahující škodlivé látky jsou označeny zde uvedeným symbolem, který upozorňuje, že se nesmí likvidovat přes domovní odpad.

Značky pro prévažující část těžkých kovů jsou:

Cd = kadmium, Hg = rtut', Pb = olovo.

Své spotřebované baterie/akumulátory můžete bezplatně odevzdat na sběrných místech ve Vaší obci nebo všude tam, kde se baterie/akumulátory prodávají!

Certifikát kvality

Všechny kvalitativně relevantní činnosti a procesy prováděné v rámci firmy Testboy GmbH jsou permanentně sledovány systémem řízení kvality. Firma Testboy GmbH dále potvrzuje, že zkušební zařízení a nástroje používané při kalibraci podléhají permanentní kontrole zkušebních prostředků.

Prohlášení o shodě

Výrobek splňuje platné směrnice. Bližší informace najdete na www.testboy.de

Obsluha

Mnohokrát děkujeme, že jste se rozhodli pro výrobek Testboy ^® 20 Plus. Přístroj Testboy ^® 20 Plus byl vyroben na základě kontinuálního vývoje milionkrát osvědčeného přístroje Testboy ^® 2 a disponuje již šesti profesionálními funkcemi pro práci na elektrických vedeních:

| optický test spojitosti, nízkoohmový
akustický test spojitosti, vysokoohmový
| vysoce výkonná kapesní svítilna LED
detekce přerušených vodičů
| jednopólové vyhledávání fáze
ochrana před cizím napětím do 300 V

Optický test spojitosti

Připojte měřicí kabely (viz obrázek 1a).

Optický ukazatel (velká LED) se rozsvítí při 0 \~ 20 Ω, přičemž se intenzita světla od 10 Ω proporcionálně snižuje.

Pokud je na měřeném objektu navzdory očekávání přítomné napětí, rozsvítí se doutnavka

^7 . Při přítomnosti fáze na měřicím kabelu se rozsvítí červená LED V\~!

ON 44 W 80 5 20 um. mm

Obrázek 1a

Akustický test spojitosti

Připojte měřicí kabely (viz obrázek 1b).

Akustický signál zazní při 0 \~ 250 Ω. Zároveň se rozsvítí zelená LED ✦

Pokud je na měřeném objektu navzdory očekávání přítomné napětí, rozsvítí se doutnavka ♦ a výstražně zazní bzučák! Při přítomnosti fáze na měřicím kabelu se rozsvítí červená LED V\~!

Přístroj Testboy® 20 Plus je chráněný proti cizímu napětí do 300 V\~ (max. 30 s)!

Akustický test spojitosti lze provádět i se současně zapnutou kapesní svítilnou!

Detekce přerušených vodičů

Detekce přerušených vodičů je určena pro bezdotykové vyhledávání přerušení kabelu u neodkrytých živých vedení.

Pokud přidržíte kovovou svorku, která je na zadní straně Testboy ^® 20 Plus, v místě živého kabelu (> 110 V AC) začínaje od napájení, rozsvítí se před místem přerušení V\~°LED.

Není potřeba připojení zkušebního vodiče (viz obrázek 2)!

V testovaném vodiči nemusí být proud! Kovová svorka má funkci prodlouženého snímače.

Nepoužívejte kovovou svorku na neizolovaných nebezpečných živých vodičích, mohlo by to vést k úrazu elektrickým proudem, popálení nebo elektrickému oblouku.

100 gm 200 gm 300 gm 400 gm 500 gm 600 gm 700 gm 800 gm 900 gm 1000 gm

Obrázek 2

V případě, že se při zjišťování přerušení kabelu nerozsvítí kontrolka V\~ LED, nelze vyloučit přítomnost nebezpečného vysokého napětí (> 33 V AC nebo 70 V DC). Bezdotykový snímač je schopný vyhledat pouze napětí, pokud zdroje napětí vytváří dostatečně silná elektrická pole (el. sítě, > 110 V AC). Pokud je intenzita pole nízká, může se stát, že přístroj přítomné napětí nezjistí, a nelze proto správně určit místo přerušení vodiče. Pokud přístroj nezjistí žádné napětí, může to být způsobeno následujícími faktory, mimo jiné:

• Stíněné vodiče/kabely
• Tlouštka a typ izolace
• Vzdálenost od zdroje napětí
• Stav zkoušečky a baterií

UPOZORNĚNÍ

Bud'te opatrní při napětí nad 30 V, může dojít k zasažení elektrickým proudem.

UPOZORNĚNÍ

Funkce bezdotykové. detekce prerušení vodiče není určena pro testování vodičů s životu nebezpečným napětím.

POZOR

Než se dotknete vodivých částí, musíte pomocí vhodného nástroje zkontrolovat dvoupólovým přímým měřením, zda části nevedou nebezpečné napětí.

Jednopólové zkoušení fáze

Jeden měřicí kabel připojte do zdířky COM (viz obrázek 3)!

Před zkoušením se musíte přesvědčit, zda jsou všechny zbývající měřicí vodiče odpojeny.

Poté se hrotem sondy dotkněte drátu. Pozor, abyste se nedotkli svorky na zadní straně (přesunout do horní polohy). Je-li fáze přítomná, rozsvítí se kontrolka V\~°LED!

Citlivost elektroniky se zvýší, pokud se během měření dotýkáte kovové svorky. To znamená, že přítomnost pole stejnosměrného proudu lze zjistit dokonce ze vzdálenosti několika milimetrů!

Tato zkouška není vhodná k určování přítomnosti nebezpečného napětí v síti. V případě, že se při provádění měření nerozsvítí kontrolka V\~ LED, nelze vyloučit přítomnost nebezpečného vysokého napětí (> 33 V AC nebo 70 V DC). Zkoušečka může vyhledat napětí pouze v případě, že zdroje napětí vytváří dostatečně silná elektrická pole (el. sítě, > 110 V AC). Pokud je intenzita pole nízká, nemusí zkoušečka přítomné napětí zjistit. K případu, že zkoušečka nemůže provést detekci napětí, dochází tehdy, pokud snímač není schopen zjistit přítomnost napětí, což může být ovlivněno mimo jiné těmito faktory:

• Stíněný vodič/kabely
• Tlouštka a typ izolace
  • Vzdálenost od zdroje napětí
• Nádoba vestavné zásuvky / rozdíly ve tvaru zásuvky
• Stav zkoušečky a baterií

UPOZORNĚNÍ

Bud'te opatrní při napětí nad 30 V, může dojít k zasažení elektrickým proudem.

UPOZORNĚNÍ

Funkce zjišťování fáze není určena pro testování vodičů s životu nebezpečným napětím.

POZOR

Než se dotknete vodivých částí, musíte pomocí vhodného nástroje zkontrolovat dvoupólovým přímým měřením, zda části nevedou nebezpečné napětí.

Výměna baterie

Pomocí šroubováku vypáčte horní část krytu dopředu, v místě mezi nopy a prostřední zdířkou (viz obrázek 4). Vyjměte víko směrem dolů. Při vkládání nových baterií dbejte na správnou polaritu.

Baterie nepatří do domovního odpadu. I ve Vaší blízkosti je sběrné místo!

Před otevřením přístroje se musí z přístroje odpojit všechny měřicí kabely!

Definice kategorií měření

Kategorie měření II: Měření na obvodech elektricky připojených přímo k síti nízkého napětí pomocí zástrčky. Typické spojení nakrátko < 10 kA.

Kategorie měření II: Měření u stavebních instalací (stacionární spotřebiče s pevnou přípojkou, připojení přes rozvaděč, trvale instalovaná zařízení v rozvaděči). Typické spojení nakrátko < 50 kA.

Kategorie měření IV: Měření u instalací se zdrojem nízkého napětí (metry, hlavní přípojka, primární nadproudová ochrana). Typické spojení nakrátko >> 50 kA.

Chcete-li určit kategorii měření při kombinaci testovaného vedení a měřicího přístroje, pak lze vždy použít nejnižší kategorii bud' u testovacího vedení nebo měřicího přístroje.

Kapesní svítilna

Svítilna se zapíná posunutím postranního spínače směrem dolů. Díky vysoce výkonné LED je možná doba svícení až 80 hodin! Životnost LED je více než 100 000 hodin.

Technické údaje

Test spojitosti optickýakustický	0 ~ 20 ohmů0 ~ 250 ohmů
Ochrana před cizím napětím	300 V ~
Elektrické napájení	3 x 1,5 V typ AAAmignon
Krytí	IP 20
Přepěťová kategorie	CAT II 300 V
Zkušební norma	IEC/EN 61010-1(DIN VDE 0411)
