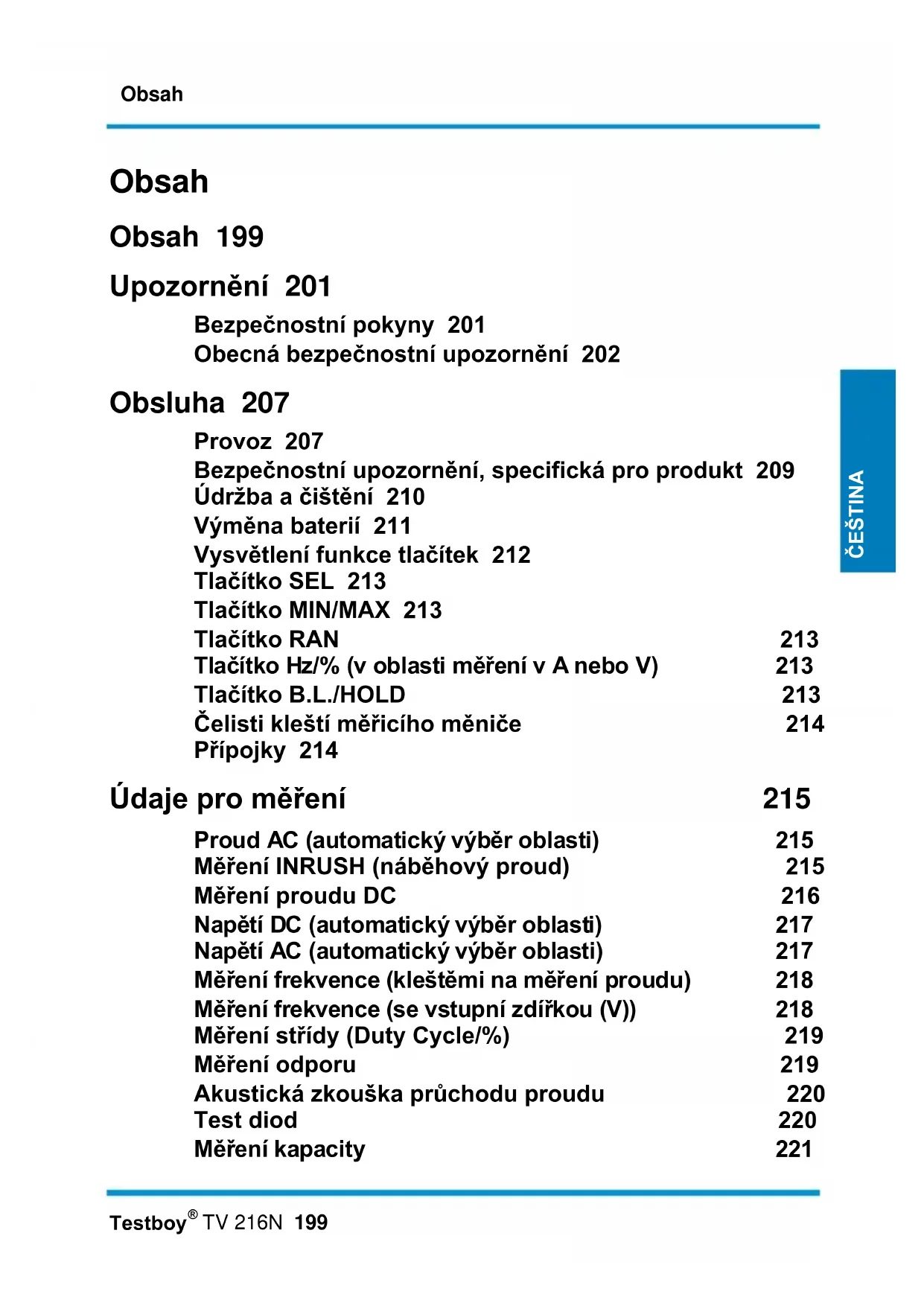

NÁVOD K OBSLUZE TV 216N Testboy

Bezpečnostní pokyny 201

Obecná bezpečnostní upozornění 202

Obsluha 207

Provoz 207

Bezpečnostní upozornění, specifická pro produkt 209

Údržba a čištění 210

Výměna baterií 211

Vysvětlení funkce tlačítek 212

Tlačítko SEL 213

Tlačítko MIN/MAX 213

Tlačítko RAN 213

Tlačítko Hz/% (v oblasti měření v A nebo V) 213

Tlačítko B.L./HOLD 213

Čelisti kleští měřicího měniče 214

Přípojky 214

Údaje pro měření 215

Proud AC (automatický výběr oblasti) 215

Měření INRUSH (náběhový proud) 215

Měření proudu DC 216

Napětí DC (automatický výběr oblasti) 217

Napětí AC (automatický výběr oblasti) 217

Měření frekvence (kleštěmi na měření proudu) 218

Měření frekvence (se vstupní zdířkou (V)) 218

Měření střídy (Duty Cycle/%) 219

Měření odporu 219

Akustická zkouška průchodu proudu 220

Test diod 220

Měření kapacity 221

NÁVOD K OBSLUZE 222

Měření proudu AC 222

Měření proudu DC 223

Měření napětí DC 223

Měření napětí AC 224

Měření odporu / průchodu proudu / diod 224

Auto Power OFF 225

True RMS 225

Technické údaje 226

Upozornění

Bezpečnostní pokyny

VÝSTRAHA

Zdrojem nebezpečí jsou např. mechanické díly, jejichž vlivem může dojít k závažnému zranění osob.

Hrozí i nebezpečí věcných škod (např. poškození přístroje).

VÝSTRAHA

Zásah elektrickým proudem může vést k závažnému zranění osob, jakož i k ohrožení funkce předmětů (např. poškození přístroje).

VÝSTRAHA

Nesměrujte nikdy laserový paprsek přímo nebo nepřímo skrz reflektivní povrchy do očí. Laserový paprsek může způsobit nenávratné poškození zraku. Při měření v blízkosti osob je nutné laserový paprsek deaktivovat.

Obecná bezpečnostní upozornění

VÝSTRAHA

Z bezpečnostních důvodů a z důvodů certifikace (CE) nejsou dovoleny samovolné úpravy a/nebo změny přístroje. Pro zaručení bezpečného provozu s přístrojem je bezpodmínečně nutné respektovat bezpečnostní upozornění, výstražné poznámky a kapitolu "Používání v souladu s určením".

VÝSTRAHA

Před používáním přístroje prosím dbejte na následující upozornění:

Vyvarujte se provozu přístroje v blízkosti elektrických svařovacích přístrojů, indukčních pecí a dalších elektromagnetických polí.
Po náhlé změně teploty je nutné přístroj před použitím za účelem stabilizace nechat cca 30 minut přizpůsobit nové okolní teplotě, aby se stabilizoval IR senzor.
Nevystavujte přístroj delší dobu vysokým teplotám.
Vyvarujte se prašných a vlhkých okolních podmínek.
Měřicí přístroje a příslušenství nejsou hračka a nepatří do rukou dětí!
V průmyslových zařízeních musí být dodržovány předpisy úrazové prevence svazu průmyslového profesního sdružení pro elektrická zařízení a provozní prostředky.

Používání v souladu s určením

Přístroj je určen pouze pro účely, popsané v návodu k obsluze. Jiný způsob využití je nepřípustný a může být příčinou nehod nebo zničení přístroje. Takové způsoby použití vedou k okamžitému zániku veškerých nároků obsluhy na záruku a záruční plnění vůči výrobci.

Pokud není přístroj delší dobu používán, vyjměte prosím za účelem ochrany přístroje před poškozením z přístroje baterie.

Pokud nastanou věcné škody nebo zranění, způsobené neodbornou manipulací nebo nedodržováním bezpečnostních upozornění, nepřebíráme za ně žádné ručení. V takových případech zanikají veškeré nároky ze záruky. Vykřičník v trojúhelníku upozorňuje na bezpečnostní upozornění v návodu k obsluze. Návod si před uvedením přístroje do provozu kompletně přečtěte. Tento přístroj je certifikován CE a splňujte tím potřebné směrnice.

Jsou vyhrazena práva na změnu specifikací bez předchozího oznámení © Testboy GmbH, Německo.

Vyloučení záruky

Při vzniku škod, způsobených nedodržováním návodu, zaniká nárok na záruční plnění! Za následné škody, které tím vzniknou, nepřebíráme žádné ručení!

Firma Testboy neručí za škody, které vznikly

| nedodržování návodu,
změnami produktu, které nebyly schválené firmou Testboy nebo
použitím náhradních dílů, které nevyrobila nebo neschválila firma Testboy
| obsluhou pod vlivem alkoholu, drog nebo medikamentů

Správnost návodu k obsluze

Tento návod k obsluze byl vytvořen s velkou pečlivostí. Za správnost a úplnost údajů, vyobrazení a výkresů nepřebíráme žádnou záruku. Změny, tiskové chyby a chyby vyhrazeny.

Likvidace

Vážený zákazníku firmy Testboy, se získáním našeho produktu máte možnost přístroj po uplynutí doby jeho životnosti odevzdat na příslušné sběrné místo elektrického šrotu.

Směrnice WEEE (2002/96/EC) reguluje zpětný odběr a recyklaci starých elektrických přístrojů. Výrobci elektrických přístrojů jsou od 13.8.2005 povinni elektrické přístroje, prodané po tomto datu, bezplatně odebrat zpět a recyklovat. Elektrické přístroje proto nesmí být odevzdávány do "běžného" odpadu. Elektrické přístroje musí být recyklovány a likvidovány odděleně. Všechny přístroje, které spadají do působení této směrnice, jsou označeny tímto logem.

Likvidace spotřebovaných baterií

Vy, jako koncoví spotřebitelé, jste ze zákona (zákon o bateriích) povinni, všechny spotřebované baterie a akumulátory vracet k recyklaci; likvidace společně s komunálním odpadem je zakázána!

Baterie/akumulátory, obsahující škodlivé látky, jsou označeny vedle zobrazenými symboly, které odkazují na zákaz likvidace společně s komunálním odpadem.

Označení rozhodujícího těžkého kovu je:

Cd = kadmium, Hg = rtut', Pb = olovo.

Vaše spotřebované baterie/akumulátory můžete bezplatně odevzdat na sběrných místech vaší obce nebo všude tam, kde se baterie/akumulátory prodávají!

5-letá záruka

Přístroje Testboy podléhají přísné kontrole kvality. Pokud by se během každodenní praxe přesto vyskytly závady funkce, poskytujeme záruku v délce 5 let (platná jen společně s fakturou). Výrobní nebo materiálové vady odstraníme bezplatně, pokud nám bude přístroj zaslán zpět bez známek cizího zásahu a neotevřený. Poškození pádem nebo chybnou manipulací jsou z nároku na záruční plnění vyloučeny.

Obrat'te se prosím na:

Testboy GmbH Tel: [phone]

Všechny činnosti a procesy, prováděné v rámci firmy Testboy GmbH, ovlivňující kvalitu, jsou trvale kontrolovány systémem řízení kvality. Firma Testboy GmbH dále potvrzuje, že kontrolní zařízení a nástroje, používané během kalibrace, podléhají trvalé kontrole měřicích a testovacích zařízení.

Prohlášení o shodě

Produkt splňuje podmínky Směrnice o zařízeních nízkého napětí 2006/95/ES a Směrnice EMC 2004/108/ES.

Obsluha

Velmi vám děkujeme, že jste se rozhodli pro produkt Testboy® TV 216N.

Přístroj Testboy ^® TV 216N je určen k měření zařízení kategorie CAT III a pro napětí, která vztažená proti zemi nepřekračují hodnotu 600 V (AC nebo DC).

Provoz

Před měřením nechte přístroj aklimatizovat.

Při používání tohoto klešťového měřicího přístroje musí uživatel dodržovat všechna obvyklá bezpečnostní pravidla.
Při používání v blízkosti přístrojů, produkujících rušivé signály nebo kouř může ukazatel indikovat hrubé chyby.
Přístroj používejte pouze způsobem, popsaným v tomto návodu, protože jinak může dojít k narušení funkce ochranných zařízení tohoto přístroje.
Aby nedošlo k poškození přístroje, nepřekračujte maximální vstupní hodnoty, uvedené v technických údajích.
Dávejte pozor na přepínač funkcí a před každým měřením se ujistěte, že se nachází ve správné poloze.
Při práci s neizolovanými vodiči nebo přípojnicemi je nutné dbát zvláštní opatrnosti.
Jakýkoliv neúmyslný kontakt s vodičem může mít za následek zásah elektrickým proudem.
Budte opatrní při práci s napětím vyšším než 60 V DC nebo 30 V AC RMS. Při takových hodnotách napětí hrozí nebezpečí elektrického šoku.
Před přepnutím na jiné funkce je nutné sejmout kleště ze zkoušeného obvodu.

Během měření nechte prsty za ochranným kroužkem.
Pro prevenci vzniku chybných hodnot měření: Při zobrazení symbolu 📄vyměňte baterie.
Před každým měřením se ujistěte, že je kontrolní přístroj v bezvadném stavu. Před použitím přístroje zkontrolujte funkci na známém, funkčním zdroji proudu.
Znaménko „+“ na kleštích indikuje v provozu DC technický směr proudu (viz obrázek).

Bezpečnostní upozornění, specifická pro produkt

Přístroj před otevřením vždy odpojte od všech zdrojů elektrického proudu, neutralizujte vlastní statický náboj, který by mohl zničit vnitřní součásti.
Všechny seřizovací, údržbářské a opravářské práce na klešťovém měřicím přístroji, vedoucím proud, smí provádět jen kvalifikovaný odborný personál, seznámený s předpisy tohoto návodu.
"Kvalifikovaná" je osoba, seznámená se seřizováním, způsobem konstrukce a způsobem práce vybavení přístroje a se s těmito činnostmi spojenými riziky. Disponuje zkušenostmi a je autorizovaná pro zapojování nebo odpojování proudových obvodů a elektrických zařízení do elektrického proudu odpovídajícím profesionálním způsobem.
U otevřených přístrojů pamatujte na to, že některé interní kondenzátory mohou i po vypnutí ještě vykazovat životu nebezpečný potenciál napětí.
Při výskytu závad nebo neobvyklých jevů přístroj odstavte z provozu a zajistěte, aby až do provedení kontroly již nemohl být používán.
| Pokud přístroj nebude delší dobu používán, vyjměte baterie a přístroj uchovávejte v prostředí bez vysoké vlhkosti vzduchu a příliš vysokých teplot.
Na extrémní opatrnost je nutné dbát při práci s neizolovanými vodiči a s proudovými přípojnicemi. Dotyk těchto dílů může vést k elektrickému šoku! Používejte k práci s těmito díly vhodné ochranné prostředky!

Údržba a čištění

Pouzdro v pravidelných intervalech čistěte suchou utěrkou bez čisticího prostředku. Nepoužívejte brusné prostředky, abrazivní látky nebo rozpouštědla.

Aby se zamezilo zásahům elektrickým proudem, nenechte do pouzdra vniknout vlhkost.

Výměna baterií

Před sejmutím zadní strany k zamezení zásahu elektrickým proudem nebo elektrického šoku, klešťový měřicí přístroj vypněte a odpojte kontrolní šňůru.

Postup:

| Pokud pracovní napětí baterie příliš klesne, zobrazí se na LCD displeji symbol 🟠aterie je nutné vyměnit.

Přepněte přepínač oblastí na OFF.

Povolte pojistný šroub na zadní straně šroubovákem. Spotřebované baterie vyjměte a nahrad'te třemi novými bateriemi typu 1,5 V AAA.

| Nasad'te opět kryt a zajistěte šroubem.

Baterie nepatří do komunálního odpadu. I ve vašem okolí se nachází sběrné místo!

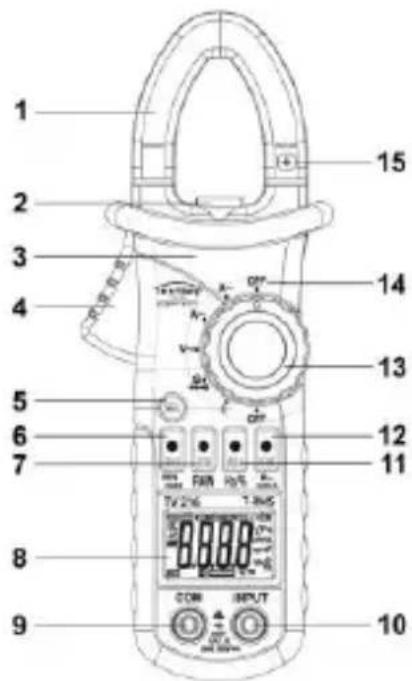

Vysvětlení funkce tlačítek

1) Čelisti kleští měřicího měniče
2) LED kontrolka
3) Pouzdro
4) Třmen k otevření čelistí
5) Tlačítko výběru
6) Přepínání Min/Max
7) Přepínání automatika/manuální režim
8) Displej
9) Zdířka COM
10) Zdířka INPUT
11) Přepínání Hz/Duty
12) Funkce DATA-HOLD a podsvícení/LED
13) Otočný přepínač
14) Spínací poloha VYP

Používá se k vynulování ampérmetru DC (ZERO na displeji). Dále k přepínání mezi různými funkcemi, např. Ω, průchod. Krátký tón pípnutí potvrzuje stisknutí tlačítka.

Tlačítko MIN/MAX

Stiskněte jednou nebo víckrát tlačítko MIN/MAX pro zobrazení maximální nebo minimální naměřené hodnoty ve formě hodnoty nebo rozdílu obou hodnot.

Tlačítko RAN

Stiskněte tlačítko pro přepínání mezi automatickou a manuální oblastí.

Tlačítko Hz/% (v oblasti měření v A nebo V)

Pro přepínání mezi Hz a měřením střídy. Duty-Cycle (česky: střída) uvádí pro pravoúhlý signál poměr délky v zapnutém stavu (trvání impulsu) k době kmitu (pulsně šířková modulace). Střída se udává jako bezrozměrné poměrné číslo s hodnotou od 0 do 1 nebo v procentech od 0 % do 100 %.

Tlačítko B.L./HOLD

Stiskněte tlačítko B.L./HOLD pro uložení momentálně zobrazené hodnoty.

Při stisknutí a přidržení tlačítka B.L./HOLD se zapne podsvícení.

Při nastavování oblasti měření proudu se navíc zapíná osvětlení měřených míst.

Čelisti kleští měřicího měniče

Absorbují elektrický proud, procházející vodičem.

Dbejte na označení „+“ a „-“ na čelistech pro zjištění směru proudu (pouze měření stejnosměrného proudu).

Přípojky

Input: Vstup pro zapojení červené kontrolní šňůry při měření napětí, odporu a průchodu proudu.

COM: Společný vstup pro zapojení černé kontrolní šňůry při měření napětí, odporu a průchodu proudu.

Údaje pro měření

Pro co největší možnou přesnost měření umístěte kabel co nejpřesněji do průsečíku označení mezi čelistmi kleští.

Při nepřesném umístění kabelu uvnitř kleští činí chyba měření maximálně 1,5 %.

Přesnost:

± (% odečtené hodnoty + počet digit) při 18 ° až 28 °C (64 ° až 74 °F) a rel. vlhkosti < 75 %.

Proud AC (automatický výběr oblasti)

Oblast měření	Rozlišení	Tolerance
60 A	0,01 A	± 3,0 % + 10 digit
600 A	0,1 A

Frekvenční charakteristika: 40-200 Hz

Maximální vstupní proud: 600 A AC

Minimální vstupní proud: 1,5 A AC

Měření INRUSH (náběhový proud)

Stiskněte v oblasti měření A\~ tlačítko "SEL", na displeji se zobrazí "INRUSH".

Na displeji se zobrazuje „----“, než se zapne motor nebo podobné zařízení.

Tato hodnota je zobrazována a zachovávána, toto měření se provádí jen jednou.

Po změření držte stisknuté tlačítko "SEL" pro přechod do normálního režimu měření, opětovným stisknutím opět přejdete do režimu měření náběhového proudu.

Pokud se na displeji se zobrazí OL, je naměřený proud vyšší než nastavený rozsah měření, přejděte prosím nejdříve do vyšší oblasti.

Oblast měření	Rozlišení	Tolerance
60 A	0,01 A	< 60 A prosím považujte jen za orientační hodnotu
600 A	0,1 A	> 60 A ±10,0 % +60 digit

Integrační doba: 100 ms

Oblast měření: \~30 až 600 A

Max. vstupní proud: 600 A

Frekvenční rozsah: 40 až 400 Hz

Měření proudu DC

Oblast měření	Rozlišení	Tolerance
60 A	0,01 A	±3,0 % +10 digit
600 A	0,1 A

Max. vstup: 600 A DC

Napětí DC (automatický výběr oblasti)

Oblast měření	Rozlišení	Tolerance
600 mV	0,1 mV	± (0,8 % + 3 digit)
6 V	0,001 V
60 V	0,01 V
600 V	0,1 V	± (1,0 % + 5 digit)

Vstupní impedance: 10 MΩ

Maximální vstupní napětí: 600 V DC nebo 600 V AC RMS.

Napětí AC (automatický výběr oblasti)

Oblast měření	Rozlišení	Tolerance
600 mV	0,1 mV	± (1,5 % + 10 digit)
6 V	0,001 V
60 V	0,01 V	± (1,2 % + 5 digit)
600 V	0,1 V	± (1,5 % + 10 digit)

Vstupní impedance: 10 MΩ

Frekvenční charakteristika: 40-400 Hz

Maximální vstupní napětí: 600 V DC nebo 600 V AC RMS.

Měření frekvence (kleštěmi na měření proudu)

Oblast měření	Rozlišení	Tolerance
600 Hz	0,1 Hz
1 kHz	1 Hz	± 1,5 + 5 digit
>1 kHz	1 Hz	Jen jako reference

Oblast měření: 10 Hz \~ 1 kHz

Vstupní oblast: > 1 A RMS AC

Měření frekvence (se vstupní zdířkou (V))

Oblast měření	Rozlišení	Tolerance
600 Hz	0,1 Hz	± (1,5 % + 5 digit)
6 kHz	1 Hz
10 kHz	10 Hz
>10 kHz	10 Hz	Jen jako reference

Oblast měření: 10 Hz \~ 10 kHz

Vstupní napětí: > 0,2 V RMS AC

Vstupní impedance: 10 MΩ

Měření střídy (Duty Cycle/%)

Oblast měření	Rozlišení	Tolerance
10 – 95 %	0,1 %	± 3,0 %

Kleště na měření proudu: - Frekvenční rozsah: 10 Hz \~ 1 kHz

- Vstupní proud: > 1 A RMS AC

- Maximální vstupní proud: 600 A AC

Měřicí zdířka: - Frekvenční rozsah: 10 Hz \~10 kHz

- Vstupní napětí: > 0,2 V RMS AC

- Vstupní impedance: 10 MΩ

- Maximální vstupní napětí: 600 V RMS AC

Měření odporu

Oblast měření	Rozlišení	Tolerance
600 Ω	0,1 Ω	± (1,2 % + 2 digit)
6 kΩ	0,001 kΩ
60 kΩ	0,01 kΩ
600 kΩ	0,1 kΩ
6 MΩ	0,001 MΩ
60 MΩ	0,1 MΩ	± (2,0 % + 5 digit)

Volnoběžné napětí: 0,4 V

Ochrana před přetížením: 250 V DC nebo 250 V AC RMS.

Akustická zkouška průchodu proudu

Oblast měření	Rozlišení	Funkce
Buzzer	0,1 Ω	Namontovaný generátor signálu zní až do 30 ohm

Napětí naprázdno: \~1,2 V

Ochrana před přetížením: 250 V DC nebo 250 V AC RMS.

Test diod

Oblast měření	Rozlišení	Funkce
Dioda	0,001 V	Je indikováno přívodní napětí diody

Přívod proudu: \~1 mA DC

Přívodní napětí: \~3.3 V DC

Ochrana před přetížením: 250 V DC nebo 250 V AC RMS.

Měření kapacity

Oblast měření	Rozlišení	Tolerance
6 μF	0,001 μF	< 2 μF ± (4,0 % + 5 digit) ± (4,0 % + 3 digit)
60 μF	0,01 μF
600 μF	0,1 μF
6 mF	1 μF
60 mF	10 μF

Ochrana před přetížením: 250 V DC nebo AC RMS

NÁVOD K OBSLUZE

Pokud hodnota měřeného proudu po delší dobu překračuje nastavenou hodnotu, může dojít k zahřátí, které může negativně ovlivnit provozní a funkční bezpečnost interního spínání.

K předcházení vzniku výbojů a/nebo nepřesných naměřených hodnot neprovádějte měření proudu u vysokonapěťových vedení (> 600 V).

Měření proudu AC

Ujistěte se, že byla odpojena kontrolní šňůra z měřicích zdířek.

Přepněte přepínač funkcí do oblasti A\~.

Uchopte měničem proudu (čelistmi kleští) jeden z měřených vodičů. Ujistěte se, že jsou kleště úplně sevřené.

Odečtěte naměřenou hodnotu.

Pomocí funkce "True RMS" se až do hodnoty 30 digit vyskytuje kolísání nastavení nuly, které ale nemá vliv na naměřenou hodnotu.

Měření proudu DC

Ujistěte se, že byla odpojena kontrolní šňůra z měřicích zdířek.

Přepněte přepínač funkcí do oblasti A=.

Uchopte měničem proudu (čelistmi kleští) měřený vodič.

Ujistěte se, že jsou kleště úplně sevřené. Dbejte na znaménko polarity!

Odečtěte naměřenou hodnotu.

Případně je nutné před zahájením měření provést nastavení nuly.

Za tím účelem několikrát otevřete a zavřete čelisti kleští bez vodiče, poté počkejte, až se hodnota na displeji uklidní, a poté stiskněte tlačítko "SEL". Hodnota na ukazateli přejde na 0.00 a na displeji se zobrazí "ZERO".

Může se stát, že poslední místo mírně kolísá, to není závada.

Měření napětí DC

Maximální vstupní napětí v oblasti V DC činí 600 V DC.

K zamezení vzniku nebezpečí zásahu elektrickým proudem a/nebo poškození přístroje nikdy nezkoušejte měřit napětí vyšší než 600 V DC.

Přepněte přepínač funkcí do oblasti "V".

Stiskněte tlačítko "SEL" pro výběr DC.

Zapojte černou a červenou kontrolní šňůru do vstupů COM resp. INPUT.

Přiložte kontrolní šňůru k měřenému proudovému okruhu a odečtěte hodnotu.

Měření napětí AC

Maximální vstupní napětí v oblasti AC-V činí 600 V RMS.

K zamezení vzniku nebezpečí zásahu elektrickým proudem a/nebo poškození přístroje nikdy nezkoušejte měřit napětí vyšší než 600 V RMS.

Přepněte přepínač funkcí do oblasti "V".

Stiskněte tlačítko "SEL" pro výběr "AC".

Zapojte černou a červenou kontrolní šňůru do vstupů COM resp. INPUT.

Přiložte kontrolní šňůru k měřenému proudovému okruhu a odečtěte hodnotu.

Měření odporu / průchodu proudu / diod

Před každým měřením odporu zajistěte, aby měřeným obvodem neprocházel proud a všechny kondenzátory byly vybité.

Přepněte přepínač funkcí do oblasti "Ω/ ••• ►".

Stisknutím tlačítka "SEL" je možné přepínat mezi měřením odporu, průchodu proudu a diod.

Zapojte černou a červenou kontrolní šňůru do vstupů COM resp. INPUT.

Přiložte kontrolní šňůru k měřenému obvodu a odečtěte hodnotu.

Poznámka: Test průchodu proudu je vhodný pro zjišťování zkratů / otevřených elektrických obvodů.

Auto Power OFF

Přístroj se po cca 30 minutách automaticky vypne, aby se šetřily baterie.

Pokud je přístroj v "režimu spánku", je možné se stiskem tlačítka "SEL" opět vrátit do běžného režimu měření.

True RMS

Při měření průběhů, které nemají sinusový tvar, dochází při využití funkce True RMS k menšímu počtu chyb, než při používání stávajících postupů měření.

Signály se sinusovým i s jiným než sinusovým průběhem je možné měřit přímo funkcí True RMS.

U střídavého proudu a střídavého napětí může nastat kolísání nastavení nuly v rozsahu 1 – 50 digit.

Není tím ovlivněn výsledek testu.

Pro maximalizaci přesnosti přístroje by mělo mít střídavé napětí hodnotu > 13 mV a střídavý proud > 1,3 A.

Technické údaje

Pracovní teplota	0-40 °C, < 80 % rel. vlhk.,nekondenzující
Ochrana proti cizímu napětí	600 V AC/DC
Napájení proudem	2 x 1,5 V typ SR 44 / LR44
Druh krytí	IP 30
Kategorie přepětí	CAT III 600 V
Zkušební norma	IEC/EN 61010-1(DIN VDE 0411);IEC/EN 61010-2-032
Pracovní výška	< 2000 m
Teplota skladování	-10 ~ +60 °C, < 70 % rel.vlhkost, bez baterií
Rychlost snímání	~3 Hz
Ukazatel	3 3/4 digit displej LC s max.indikací 6000
Indikace stavu baterie	Při příliš nízkém stavunapětí baterie se na displejizobrazí symbol baterie
Rozevření kleští	Kabel ∅ 20 - 23 mm
Rozměry	155 x 50 x 25 mm (š x v x h)
Hmotnost	cca 95 g (s bateriemi)
Příslušenství	Návod k obsluze, taška
