KÄYTTÖOHJE TV 216N Testboy

Sisällysluettelo 143

Ohjeita 145

Turvallisuusohjeet 145

Yleiset turvallisuusohjeet 146

Toiminta 151

Käyttö 151

Tuotekohtaiset turvallisuusohjeet 153

Huolto ja puhdistus 154

Paristojen vaihto 155

Painikkeiden selostus 156

Painike SEL 157

MIN/MAX -painike 157

RAN- painike 157

Hz/%- painike (A- tai V-mittausalueella) 157

B.L. / HOLD -painike 157

Pihdin leukojen mittausmuuntaja 158

Liitännät 158

Tietoja mittauksesta 159

AC-virta (automaattinen aluevalinta) 159

INRUSH (käynnistysvirta) -mittaus 159

DC-virtamittaus 160

DC-jännite (automaattinen aluevalinta) 161

AC-jännite (automaattinen aluevalinta) 161

Taajuuden mittaus (virtapihdeillä) 162

Taajuuden mittaus (tulon liitännällä (V)) 162

Pulssisuhdemittaus (Duty Cycle/%) 163

Vastuksen mittaaminen 163

Akustinen jatkuvuuden mittaus 164

Dioditesti 164

Kapasitanssin mittaus 165

KÄYTTÖOHJE 166

AC-virran mittaus 166

DC-virran mittaus 167

DC-jännitemittaus 167

AC-jännitemittaus 168

Vastuksen / jatkuvuuden / diodin mittaus 168

Auto Power OFF 169

True RMS 169

Tekniset tiedot 170

Ohjeita

Turvallisuusohjeet

VAROITUS

Vaaralähteitä ovat esim. mekaaniset osat, jotka voivat aiheuttaa vakavia henkilötapaturmia.

Esinevaurioiden vaara on myös olemassa (esim. laitteen vaurioituminen).

VAROITUS

Sähköisku voi johtaa kuolemaan tai vakaviin henkilötapaturmiin ja se voi vaarantaa esineiden toimintoja (esim. laitteen vaurioituminen).

VAROITUS

Älä milloinkaan suuntaa lasersädettä suoraan silmiin tai epäsuoraan heijastavien pintojen kautta. Lasersäteily voi vahingoittaa silmiä korjaamattomasti. Henkilöiden lähellä mitattaessa lasersäde on kytkettävä pois päältä.

Yleiset turvallisuusohjeet

VAROITUS

Turvallisuus- ja CE-hyväksyntäsyistä laitteen omatoimiset uudistukset ja/tai muuttamiset on kielletty. Laitteen turvallista käyttöä varten turvallisuusohjeet, varoitusmerkinnät ja luku "Määräystenmukainen käyttö" on ehdottomasti huomioitava.

VAROITUS

Huomioi ennen laitteen käyttöä seuraavat ohjeet:

Vältä laitteen käyttöä sähköhitsauslaitteiden, induktiolämmittimien ja muiden sähkömagneettisten kenttien lähellä.
Yht'äkkisen lämpötilamuutoksen jälkeen laitteen tulee antaa sopeutua uuteen ympäristölämpötilaan n. 30 minuuttia IR-anturin (infrapuna-anturin) stabilisoimiseksi.
Älä altista laitetta pidemmäksi aikaa korkeille lämpötiloille.
Vältä pölyisiä ja kosteita ympäristöolosuhteita.
Mittalaitteet ja lisävarusteet eivät ole leikkikaluja, eivätkä ne kuulu lasten käsiin!
Teollisuuslaitoksissa on huomioitava ammattijärjestön sähkölaitteistoja ja laitteita koskevat tapaturmantorjuntamääräykset.

Määräystenmukainen käyttö

Laitetta saa käyttää vain käyttöohjeessa kuvattuun tarkoitukseen. Muunlainen käyttö on luvatonta ja se saattaa johtaa tapaturmiin tai laitteen rikkoutumiseen.

Määräystenvastaisesta käytöstä kaikki käyttäjän valmistajaa kohtaan osoitetut takuu- ja vastuuvaatimukset raukeavat välittömästi.

Poista laitteesta paristot, jos sitä ei käytetä pitempään aikaan laitevaurioiden ehkäisemiseksi.

Emme vastaa esine- tai henkilövahingoista, jotka johtuvat laitteen asiattomasta käsittelystä tai turvallisuusohjeiden laiminlyönnistä. Sellaisissa tapauksissa kaikenlaiset takuuvaateet raukeavat. Kolmion sisällä oleva huutomerkki viittaa käyttöohjeen turvallisuusohjeisiin. Lue ennen käyttöönottoa koko käyttöohje. Tämä laite on CE-tarkastettu ja se täyttää siten vaadittavien direktiivien vaatimukset.

Pidätämme oikeuden spesifikaatioiden muuttamiseen ilman ennakkoilmoitusta © Testboy GmbH, Saksa.

Vastuuvapautusperuste

Takuuvaateet raukeavat vauriotapauksissa, jotka johtuvat käyttöohjeen laiminlyönnistä! Emme vastaa käyttöohjeiden noudattamatta jättämisestä johtuvista seurantavahingoista!

Testboy ei vastaa vaurioista, jotka johtuvat

käyttöohjeen laiminlyönnistä,
sellaisesta laitteen muuttamisesta, jota Testboy ei ole hyväksynyt tai
sellaisten varaosien käytöstä, jotka eivät ole Testboyn valmistamia tai hyväksymiä
| alkoholin, huumeiden tai lääkkeiden käytöstä

Käyttöohjeen oikeellisuus

Tämä käyttöohje on laadittu erittäin huolellisesti. Emme takaa tietojen, kuvien ja piirrosten oikeellisuutta ja täydellisyyttä. Oikeus muutoksiin, painovirheisiin ja erehdyksiin pidätetään.

Jätehuolto

Arvoisa Testboy-asiakas! Laitteen elinkaaren päätyttyä voit toimittaa sen paikalliseen sähköromun keräyspisteeseen.

Sähkö- ja elektroniikkalaiteromua koskevassa direktiivissä WEEE (2002/96/EY) on määrätty sähköromun palautus ja kierrätys. Sähkölaitteiden valmistajien velvollisuutena on 13.08.2005 alkaen vastaanottaa ja kierrättää sellaiset sähkölaitteet maksutta, jotka on myyty tämän päivämäärän jälkeen. Sähkölaitteita ei siten saa hävittää edellä mainitun päivämäärän jälkeen "normaalijätteiden" mukana. Sähkölaitteet on kierrätettävä ja hävitettävä erikseen. Kaikki laitteet, joita tämä direktiivi koskee, on merkitty tällä logolla.

Käytettyjen paristojen jätehuolto

Loppukuluttujana sinulla on lakisääteinen velvollisuus palauttaa kaikki käytetyt paristot ja akut keräyspisteeseen (paristo- ja akkudirektiivin 2006/66/EY mukaan). Niiden hävittäminen talousjätteiden mukana on kielletty!

Saastuttavia aineita sisältävät paristot/akut on merkitty vieressä olevalla symbolilla, joka viittaa niiden hävittämiskieltoon talousjätteiden mukana.

Hallitsevien raskasmetallien merkinnät ovat:

$$ \mathbf {C d} = \text { Kadmium }, \mathbf {H g} = \text { Elohopea }, \mathbf {P b} = \text { Lyijy }. $$

Käytetyt paristot/akut voidaan palauttaa maksutta kunnan järjestämään kierrätyspisteeseen tai joka paikkaan, joissa paristoja/akkuja myydään!

5 vuoden takuu

Testboy-laitteet ovat tiukan laatuvalvonnan alaisia. Mikäli päivittäisessä käytännössä kuitenkin ilmaantuu käyttöhäiriöitä, myönnämme laitteelle 5 vuoden takuun (voimassa vain laskutositteen kanssa). Korjaamme valmistus- ja materiaalivirheet maksutta sillä ehdolla, että kukaan ulkopuolinen ei ole tehnyt laitteeseen toimenpiteitä ja että se toimitetaan meille avaamattomana. Takuu poissulkee putoamisesta tai väärästä käsittelystä johtuvat vauriot.

Ota yhteys:

Laadunhallintajärjestelmällä valvotaan jatkuvasti kaikkia Testboy GmbH:n sisäisiä laatua koskevia toimenpiteitä ja prosesseja. Lisäksi Testboy GmbH vahvistaa, että kalibroinnissa käytettävät testauslaitteet ja instrumentit ovat jatkuvan testauslaitevalvonnan alaisia.

Vaatimustenmukaisuusvakuutus

Tuote täyttää pienjännitedirektiivin 2006/95/EY ja EMC-direktiivin 2004/108/EY vaatimukset.

Toiminta

Kiitämme siitä, että päädyit valinnassasi Testboy ^® TV 216N - tuotteeseen.

Testboy ^® TV 216N on tarkoitettu luokan CAT III laitteistojen mittaukseen, ts. jännitteille, jotka eivät saa ylittää 600 Volttia (AC tai DC) maahan nähden.

Käyttö

Anna laitteen totuttautua ympäristölämpötilaan ennen mittausta.

Käyttäjän on noudatettava kaikkia tavanomaisia turvallisuutta koskevia varotoimenpiteitä näiden virtapihtien käytössä.
Häiriöitä tai kohinaa aiheuttavien laitteiden lähellä näyttö voi muuttua epävakaaksi ja näyttää karkeita virheitä.
Käytä laitetta vain tässä käyttöohjeessa kuvatulla tavalla, muuten tämän laitteen suojalaitteisiin voidaan vaikuttaa haitallisesti.
Älä ylitä teknisissä tiedoissa ilmoitettuja maksimilähtöarvoja laitteen vaurioitumisen ehkäisemiseksi.
Huomioi toimintovalitsimet ja varmista, että ne ovat oikeassa asennossa ennen jokaista mittausta.
| Erityistä varovaisuutta vaaditaan eristämättömillä johtimilla tai virtakiskoilla työskenneltäessä.
Johtimeen vahingossa koskemisesta voi seurauksena olla sähköshokki.
Ole varovainen työskennelläsi jännitteillä, jotka ovat yli 60 V DC tai 30 V AC RMS. Näillä jännitteillä on olemassa sähköshokin vaara.
Ennen toiselle toiminnolle kytkemistä pihdit on vedettävä testattavasta piiristä irti.

| Pidä sormet suojarenkaan takana mittausten aikana.
Väärien mittausarvojen välttämiseksi: Kun symboli ilmestyy, vaihda paristot.
Varmista ennen jokaista mittausta, että testauslaite on moitteettomassa kunnossa. Tarkasta toiminto jo tunnetulla, toimivalla virtalähteellä ennen kuin käytät laitetta.
Pihtien "+" -merkki näyttää DC-käytöllä teknisen virransuunnan (katso kuva).

Tuotekohtaiset turvallisuusohjeet

Irrota laite ennen avaamista kaikista sähkölähteistä ennen sen avaamista; neutralisoi sen oma staattinen lataus - se voisi muuten rikkoa sisälla olevia komponentteja.
Sähköä johtavilla pihtimittareilla saa kaikki asennus-, huolto- ja korjaustyöt suorittaa vain pätevöitynyt ammattihenkilö, joka on perehtynyt tämän ohjeen määräyksiin.
"Pätevöitynyt" on henkilö, joka on perehtynyt laitteeseen, sen rakennemalliin ja työskentelytapaan, ja joka on tietoinen sen aiheuttamista vaaroista. Hänellä on kokemusta ja valtuudet käynnistää tai katkaista sähköllä kuormitetut virtapiirit ja sähkölaitteet tarvittavalla ammattitaidolla.
Muista laitteen ollessa auki, että joissain sisäisissä kondensaattoreissa saattaa vielä olla loppujännitettä myös poiskytkennän jälkeen.
Jos virheitä tai tavallisuudesta poikkeavaa ilmenee, kytke laite pois päältä ja varmista, ettei sitä enää voida käyttää, kunnes se on tarkastettu huolella.
Jos laitetta ei käytetä pitempään aikaan, poista paristot ja säilytä laitetta - ei liian kosteassa eikä liian kuumassa - paikassa.
Äärimmäistä varovaisuutta vaaditaan eristämättömillä johtimilla tai virtakiskoilla työskenneltäessä. Niiden osien koskemisesta voi seurauksena olla sähköshokki! Käytä tarvittavavaa suojavarustusta!

Huolto ja puhdistus

Puhdista kotelo säännöllisin välein kuivalla pyyhkeellä ilman puhdistusaineita. Älä käytä hioma-, hankaus- tai liuotinaineita.

Estä kosteuden pääseminen laitteen sisään sähköiskujen ehkäisemiseksi.

Paristojen vaihto

Kytke pihtimittarista virta pois ja vedä testausjohdot irti ennen takakannen avaamista sähköiskujen ja sähköshokkien ehkäisemiseksi.

Toimintatapa:

Kun pariston työjännite laskee liian alhaiseksi, LCD-näyttöön ilmestyy pariston symboli 📄-s loin paristot on vaihdettava.
Aseta alueen valitsin OFF-asentoon.
Irrota takakannen varmistinruuvi ruuvitaltalla. Poista käytetyt paristot ja vaihda kolme uutta paristoa niiden tilalle, tyyppi 1,5 V AAA.
Kiinnitä kansi taas paikoilleen ja lukitse se varmistinruuvilla.

Paristot eivät kuulu kotitalousjätteisiin. Myös sinun lähelläsi on keräyspiste!

Painikkeiden selostus

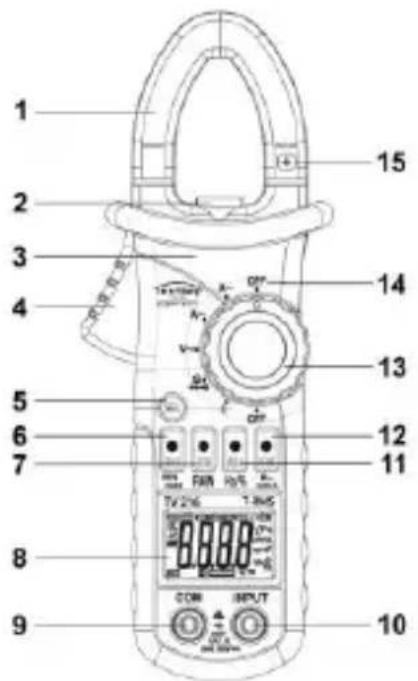

1) Pihdin leukojen mittausmuuntaja
2) LED -lamppu
3) Kotelo
4) Leukojen avaussanka
5) Select -painike
6) Min/Max -kytkentä
7) Auto/Manuaalinen -kytkentä
8) Näyttö
9) COM -liitäntä
10) INPUT -liitäntä
11) Hz/Duty -kytkentä
12) DATA-HOLD ja taustavalaistus/LED
13) Valintakiekko
14) POIS -kytkentäasento

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 T 2.5V COM INPUT OFF OFF R2 R1 R2 R3 R4 R5 R6 R7 R8 R9 R10

Painike SEL

Käytetään nolla-asentoa varten DC -ampeerimittauksessa (ZERO näytössä)

Lisäksi eri toimintojen vaihtoon, esim. Ω, jatkuvuus.

Painikkeen painalluksen kuittaa lyhyt piippausääni.

MIN/MAX -painike

Paina MIN/MAX -painiketta kerran tai useammin, jolloin näyttöön ilmestyy mitattu maksimi- tai minimiarvo arvona tai niiden ero.

RAN- painike

Painikkeesta painamalla vaihdetaan Autorangen ja manuaalisen aluekytkennän väliltä.

Hz/%- painike (A- tai V-mittausalueella)

Kytkentä pulssisuhteen mittauksen ja herzin väliltä.

Duty-Cycle (suomeksi: Pulssisuhde) ilmoittaa

suorakulmasignaalia varten kytketyn tilan pituuden

(pulssinkesto) jakson kestoon nähden

(pulssinleveysmodulaatio). Pulssisuhde ilmoitetaan mitattomana

suhdelukuna 0 - 1 tai prosentteina 0 % - 100 %.

Paina B.L/HOLD -painiketta, jolloin senhetkinen näytön arvo jäädytetään.

Paina B.L./HOLD -painiketta ja pidä sitä painettuna, jolloin taustavalaistus kytketään päälle.

Jos on säädetty virranmittausalueelle, mittauspaikan valaistus kytketään lisäksi päälle.

Pihdin leukojen mittausmuuntaja

Mittaa johtimen läpi virtaavan sähkön.

Huomioi merkinnät „+“ und „-“ virtaleuoilla. Siten todetaan virtaussuunta (vain tasavirran mittauksessa).

Liitännät

Input: Syöttöportti punaisen testausjohdon liitäntään jännite-, vastus- ja jatkuvuusmittauksilla.

COM: Yhteinen syöttöportti mustan testausjohdon liitäntään jännite-, vastus- ja jatkuvuusmittauksilla.

Tietoja mittauksesta

Aseta kaapeli mahdollisimman tarkkaan merkintöjen leikkauspisteeseen leukojen väliin mahdollisimman tarkan mittauksen saamiseksi.

Jos kaapeli ei ole tarkasti asemoitu pihteihin, mittausvirhe on korkeintaan 1,5 %.

Tarkkuus:

± (% luetusta arvosta + digittien määrä) lämpötilan ollessa 18 °C - 28 °C (64 °F - 74 °F) ja suht. kosteuden ollessa < 75 %.

AC-virta (automaattinen aluevalinta)

Mittausalue	Resoluutio	Toleranssi
60 A	0,01 A	± 3,0 % + 10 digittiä
600 A	0,1 A

Taajuuskäyttäytyminen: 40-200 Hz

Maksimitulovirta: 600 A AC

Maksimitulovirta: 1,5 A AC

INRUSH (käynnistysvirta) -mittaus

Paina mittausalueella A\~ painiketta "SEL", näyttöön ilmestyy "INRUSH".

Näytössä näkyy „----“, kunnes moottori tai vastaava kytketään päälle.

Arvo näkyy ja sitä pidetään näytössä. Tämä mittaus tapahtuu vain kerran.

Pidä mittauksen jälkeen jälkeen "SEL" -painiketta painettuna vaihtaaksesi normaalille mittausmoodille. Painikkeesta uudelleen painamalla palaat taas käynnistysvirran mittaukselle.

Jos näyttöön ilmestyy OL, mitattu virta on säädettyä mittausaluetta suurempi. Vaihda silloin seuraavaksi suuremmalle alueelle.

Mittausalue	Resoluutio	Toleranssi
60 A	0,01 A	< 60 A, pidä arvoa vain viitearvona
600 A	0,1 A	>60 A ±10,0 % +60 digittiä

Integrointiaika: 100 ms

Mittausalue: \~30 - 600 A

Max. tulovirta: 600 A

Taajuusalue: 40 - 400 Hz

DC-virtamittaus

Mittausalue	Resoluutio	Toleranssi
60 A	0,01 A	±3,0 % +10 digittiä
600 A	0,1 A

Max. tulovirta: 600 A DC

DC-jännite (automaattinen aluevalinta)

Mittausalue	Resoluutio	Toleranssi
600 mV	0,1 mV	± (0,8 % + 3 digittiä)
6 V	0,001 V
60 V	0,01 V
600 V	0,1 V	± (1,0 % + 5 digittiä)

Tuloimpedanssi: 10 MΩ

Maksimitulojännite: 600 V DC tai 600 V AC RMS.

AC-jännite (automaattinen aluevalinta)

Mittausalue	Resoluutio	Toleranssi
600 mV	0,1 mV	± (1,5 % + 10 digittiä)
6 V	0,001 V
60 V	0,01 V	± (1,2 % + 5 digittiä)
600 V	0,1 V	± (1,5 % + 10 digittiä)

Tuloimpedanssi: 10 MΩ

Taajuuskäyttäytyminen: 40-400 Hz

Maksimitulojännite: 600 V DC tai 600 V AC RMS.

Taajuuden mittaus (virtapihdeillä)

Mittausalue	Resoluutio	Toleranssi
600 Hz	0,1 Hz
1 kHz	1 Hz	± 1,5 + 5 digittiä
>1 kHz	1 Hz	Vain referenssinä

Mittausalue 10 Hz \~ 1 kHz

Tuloalue: >1 A RMS AC

Taajuuden mittaus (tulon liitännällä (V))

Mittausalue	Resoluutio	Toleranssi
600 Hz	0,1 Hz	± (1,5 % + 5 digittiä)
6 kHz	1 Hz
10 kHz	10 Hz
>10 kHz	10 Hz	Vain referenssinä

Mittausalue 10 Hz \~ 10 kHz

Tulojännite: > 0,2 V RMS AC

Tuloimpedanssi: 10 MΩ

Pulssisuhdemittaus (Duty Cycle/%)

Mittausalue	Resoluutio	Toleranssi
10 – 95 %	0,1 %	± 3,0 %

Virtapihdit: - Taajuusalue: 10 Hz \~ 1 kHz

• Tulovirta: > 1 A RMS AC
• Maksimitulovirta: 600 A AC

Mittausvastake: - Taajuusalue: 10 Hz \~ 10 kHz

• Tulojännite: > 0,2 V RMS AC
• Tuloimpedanssi: 10 MΩ
• Maksimitulojännite: > 600 V RMS AC

Vastuksen mittaaminen

Mittausalue	Resoluutio	Toleranssi
600 Ω	0,1 Ω	± (1,2 % + 2 digittiä)
6 kΩ	0,001 kΩ
60 kΩ	0,01 kΩ
600 kΩ	0,1 kΩ
6 MΩ	0,001 MΩ
60 MΩ	0,1 MΩ	± (2,0 % + 5 digittiä)

Tyhjäkäyntijännite: 0,4 V

Ylikuormitussuoja: 250 V DC tai 250 V AC RMS.

Akustinen jatkuvuuden mittaus

Mittausalue	Resoluutio	Toiminto
Summeri	0,1 Ω	Integroitu signaalianturi30 kuuluu ohmiin asti

Tyhjäkäyntijännite: \~1,2 V

Ylikuormitussuoja: 250 V DC tai 250 V AC RMS.

Dioditesti

Mittausalue	Resoluutio	Toiminto
Diodi	0,001 V	Näytössä näkyy diodien lähtöjännite

Lähtövirta: \~1 mA DC

Lähtöjännite: \~3,3 V DC

Ylikuormitussuoja: 250 V DC tai 250 V AC RMS.

Kapasitanssin mittaus

Mittausalue	Resoluutio	Toleranssi
6 μF	0,001 μF	< 2 μF ± (4,0 % + 5 digittiä) ± (4,0 % + 3 digittiä)
60 μF	0,01 μF
600 μF	0,1 μF
6 mF	1 μF
60 mF	10 μF

Ylikuormitussuoja: 250 V DC tai AC RMS

KÄYTTÖOHJE

Jos mitattava virta ylittää asetetun arvon pidemmän aikaa, saattaa ilmetä lämpenemistä, joka vaikuttaa sisäisten kytkentöjen käyttö- ja toimintavarmuuteen.

Älä mittaa laitteella virtaa suurjännitejohdoilla (> 600 V) purkauksien ja/tai epätarkkojen mittausarvojen välttämiseksi.

AC-virran mittaus

Varmista, että testausjohdot on vedetty mittausvastakkeista irti.

Aseta toimintovalitsin alueelle A\~.

Anna virtamuuntajan (pihdin leuka) sulketua yhden mitattavan johtimen ympärille. Varmista, että pihdit ovat täysin kiinni.

Lue mittausarvo.

"True RMS" -toiminnolla esiintyy jopa 30 digitin nollautasausvaihteluja, joilla ei kuitenkaan ole merkitystä mittausarvolle.

DC-virran mittaus

Varmista, että testausjohdot on vedetty mittausvastakkeista irti.

Aseta toimintovalitsin alueelle A=.

Tartu mitattavan johtimen ympärille virtamuuntajalla (pihdin leuka). Varmista, että pihdit ovat täysin kiinni. Huomioi napaisuuden merkintä!

Lue mittausarvo.

Ennen mittausta on ehkä suoritettava nollatasaus.

Tee tasaus avaamalla ja sulkemalla pihdin leuat ilman johdinta useamman kerran ja odota, että näytön arvo on rauhoittunut ja paina sitten "SEL" -painiketta. Näytön arvo vaihtuu arvoon 0.00 ja näyttöön ilmestyy "ZERO".

Saattaa olla, että viimeinen arvo hieman heilahtelee, se ei kuitenkaan ole virhe.

DC-jännitemittaus

Maksimitulojännite alueella V DC on 600 V DC Älä yritä mitata yli 600 V DC:n jännitteitä sähköiskujen vaaran ja/tai laitevaurioiden ehkäisemiseksi.

Aseta toimintovalitsin alueelle "V".

Paina painiketta "SEL" valitaksesi "DC":n.

Pistä mustat ja punaiset testausjohdot tuloihin COM tai INPUT.

Aseta testausjohdot mitattavalle virtapiirille ja lue arvo.

AC-jännitemittaus

Maksimitulojännite alueella AC-V on 600 V RMS. Älä yritä mitata yli 600 V RMS:n jännitteitä sähköiskujen vaaran ja/tai laitevaurioiden ehkäisemiseksi.

Aseta toimintovalitsin alueelle "V".

Paina painiketta "SEL" valitaksesi "AC":n.

Pistä mustat ja punaiset testausjohdot tuloihin COM tai INPUT.

Aseta testausjohdot mitattavalle virtapiirille ja lue arvo.

Vastuksen / jatkuvuuden / diodin mittaus

Varmista ennen kaikkia aiottuja vastuksen mittauksia, että mitattava piiri ei johda sähköä ja että kaikki kondensaattorit ovat purkautuneet.

Aseta toimintovalitsin alueelle "Ω/ ••►".

"SEL" -painikkeesta painamalla voidaan valita vastuksen, jatkuvuuden ja diodin mittauksen väliltä.

Pistä mustat ja punaiset testausjohdot tuloihin COM tai INPUT.

Aseta testausjohdot mitattavalle piirille ja lue arvo.

Huomautus: Jatkuvuustesti soveltuu oikosulkujen / avoimien virtapiirien toteamiseen.

Auto Power OFF

Laite sammuu automaattisesti 30 minuutin kuluttua paristojen säästämiseksi.

Jos laite on "unitilassa", "SEL" -painikkeesta painamalla se saatetaan taas normaaliin mittaustilaan.

True RMS

Kun mitataan ei-siniaallon muotoisia aaltoja, True RMS:n käytössä ilmaantuu vähäisempiä mittausvirheitä kuin tavanomaisilla mittausmenetelmillä.

Siniaallon muotoiset ja ei-siniaallon muotoiset signaalit voidaan mitata True RMS -toiminnolla tarkkaan.

Vaihtovirralla ja vaihtojännitteellää saattaa ilmaantua 1 – 50 digitin nollatasausvaihteluja.

Se ei vaikuta testaustulokseen.

Laitteen tarkkuuden maksimoimiseksi vaihtojännitteen tulisi olla > 13 mV ja vaihtovirran tulisi olla > 1,3 A sein.

Tekniset tiedot

Työlämpötila	0-40 °C, < 80 % suht. kosteus, ei-kondensoiva
Suoja vieraalta jännitteeltä	600 V AC / DC
Jännitteensyöttö	2 x 1,5 V tyyppi SR 44 / LR44
Suojausluokka	IP 30
Ylijänniteluokka	CAT III 600 V
Testausstandardi	IEC/EN 61010-1(DIN VDE 0411);IEC/EN 61010-2-032
Työkorkeus	< 2000 m
Varastointilämpötila	-10 ~ +60 °C, < 70 % suht.kost., ilman paristoja
Näytteistystaajuus	~3 Hz
Näyttämä	3 3/4 digitin LC-näyttö, jonka max. näyttämä on 6000
Pariston varauksen näyttö	Pariston varauksen ollessa liian alhainen, pariston symboli ilmestyy näyttöön.
Pihtien avautuma	Kaapeli ∅ 20 - 23 mm
Mitat	155 x 50 x 25 mm (LxKxS)
Paino	n. 95 g (paristot mukaanlukien)
Lisätarvikkeet	Käyttöohje, säilytyslaukku

Spis treści

Spis treści 171

Wskazówki 173
