GEBRUIKSAANWIJZING PLM1800 SCHEPPACH

Vandiktebank-schaven Vertaling van de originele gebruikshandleiding

Verklaring van de symbolen op het apparaat Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico’s. De vei- ligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico’s en kunnen de juiste maatregelen betre󰀨ende ongevallenpreventie niet vervangen. Lees voorafgaand aan de inbedrijfstelling de gebruikshandleiding en de veiligheidsvoor- schriften! Draag gehoorbescherming. Draag een stofmasker. Tijdens het bewerken van hout en andere materialen kan stof ontstaan die schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of vrijkomende houtsplinters, houtkrullen en stof uit het apparaat kunnen leiden tot verlies van het gezichtsvermogen. WAARSCHUWING! Gevaar voor letsel! Raak het draaiende schaafblad niet aan. Voor messenwissel veiligheidshandschoenen dragen! Overbelastingsschakelaar Aanvoerrichting Het product voldoet aan de geldende EU-bepalingen. m Let op! In deze gebruikshandleiding hebben wij punten die uw veiligheid betre󰀨en van dit teken voorzien.www.scheppach.com

13. Reiniging, onderhoud en bestelling van reserveonderdelen ............................ 79

Aan het apparaat mogen alleen personen werken, die voor het gebruik van het apparaat geïnstrueerd en over de daarmee verbonden gevaren geïnformeerd zijn. De vereiste minimumleeftijd moet aangehouden worden. Naast de in deze gebruikshandleiding opgenomen vei- ligheidsvoorschriften en de bijzondere voorschriften van uw land moet u de algemeen erkende technische voorschriften in acht nemen voor de werking van ma- chines van hetzelfde type. Wij kunnen niet aansprakelijk worden gesteld voor on- gevallen of schade, veroorzaakt door niet-naleving van deze handleiding of de veiligheidsvoorschriften.

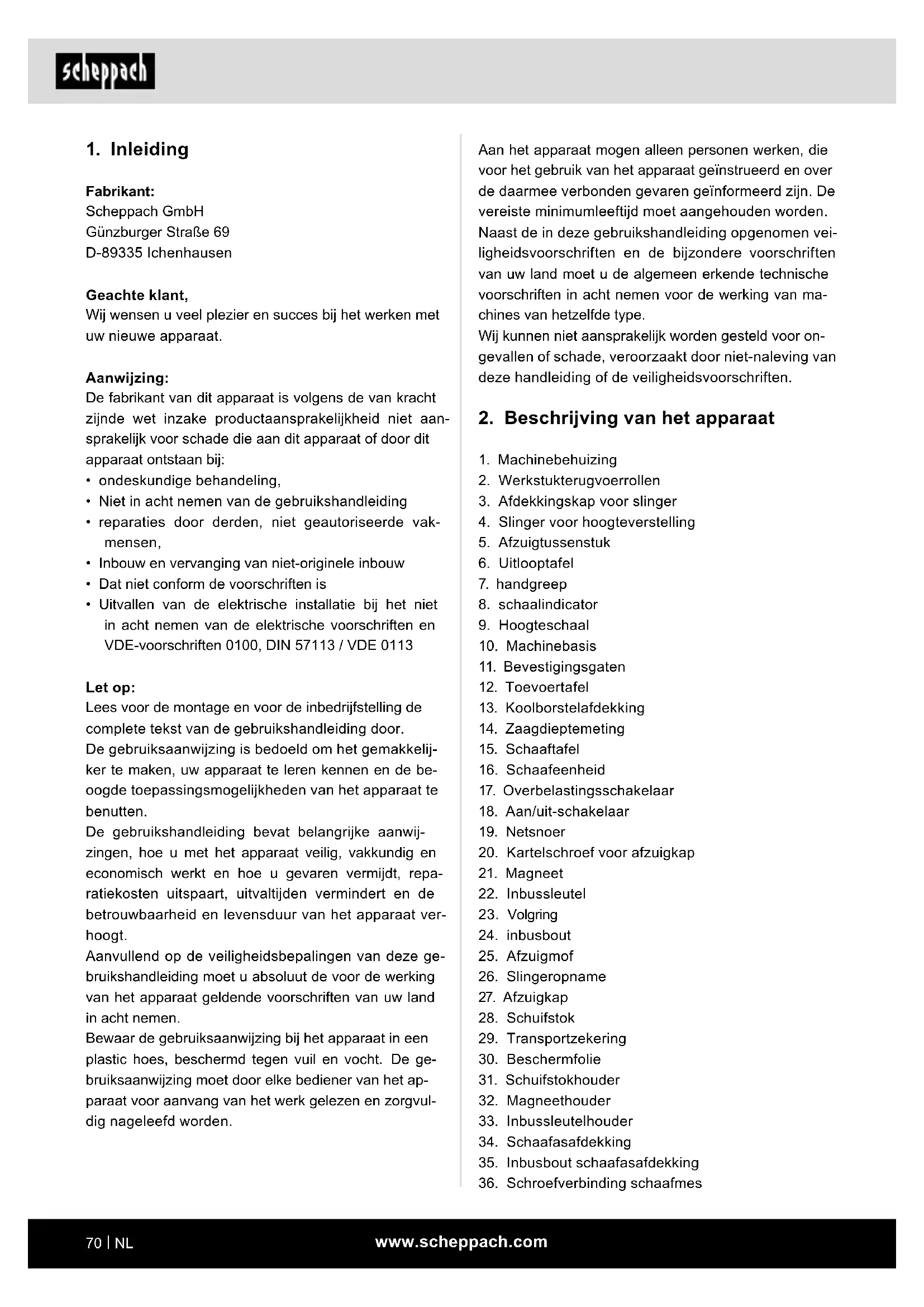

2. Beschrijving van het apparaat

2. Werkstukterugvoerrollen

3. Afdekkingskap voor slinger

4. Slinger voor hoogteverstelling

18. Aan/uit-schakelaar

20. Kartelschroef voor afzuigkap

31. Schuifstokhouder

33. Inbussleutelhouder

36. Schroefverbinding schaafmes

Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe apparaat. Aanwijzing: De fabrikant van dit apparaat is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aan- sprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,

• Niet in acht nemen van de gebruikshandleiding

• reparaties door derden, niet geautoriseerde vak- mensen,

• Inbouw en vervanging van niet-originele inbouw

• Dat niet conform de voorschriften is

• Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113 Let op: Lees voor de montage en voor de inbedrijfstelling de complete tekst van de gebruikshandleiding door. De gebruiksaanwijzing is bedoeld om het gemakkelij- ker te maken, uw apparaat te leren kennen en de be- oogde toepassingsmogelijkheden van het apparaat te benutten. De gebruikshandleiding bevat belangrijke aanwij- zingen, hoe u met het apparaat veilig, vakkundig en economisch werkt en hoe u gevaren vermijdt, repa- ratiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het apparaat ver- hoogt. Aanvullend op de veiligheidsbepalingen van deze ge- bruikshandleiding moet u absoluut de voor de werking van het apparaat geldende voorschriften van uw land in acht nemen. Bewaar de gebruiksaanwijzing bij het apparaat in een plastic hoes, beschermd tegen vuil en vocht. De ge- bruiksaanwijzing moet door elke bediener van het ap- paraat voor aanvang van het werk gelezen en zorgvul- dig nageleefd worden.www.scheppach.com

Personen die de machine bedienen of die onderhoud aan de machine verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren. Bovendien moeten de van kracht zijnde voorschriften ter voorkoming van ongevallen strikt worden nage- leefd. Andere algemene arbo-, gezondheids- en veiligheids- voorschriften moeten in acht worden genomen. De fabrikant is niet aansprakelijk voor wijzigingen die aan de machine worden aangebracht en de hieruit voortvloeiende schade. De machine mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt. De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen. Let erop dat onze apparaten volgens het beoogd ge- bruik niet voor bedrijfsmatige, ambachtelijke of indus- triële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het apparaat in be- drijfsmatige, ambachtelijke of industriële ondernemin- gen of bij soortgelijke werkzaamheden wordt ingezet.

5. Veiligheidsvoorschriften

Algemene veiligheidsvoorschriften m LET OP! Bij gebruik van elektrische apparaten dient u de volgende fundamentele veiligheidsmaat- regelen te nemen ter bescherming tegen elektrische schokken, letsel en brandgevaar. Lees alle voorschriften alvorens deze machine te ge- bruiken en bewaar de veiligheidsvoorschriften. Veilig werken 1 Houd uw werkomgeving schoon en netjes - Een rommelige werkomgeving kan ongevallen met zich meebrengen. 2 Houd rekening met omgevingsinvloeden - Stel het elektrische gereedschap niet bloot aan regen. - Gebruik het elektrische gereedschap niet in een vochtige of natte omgeving. - Zorg voor goede verlichting op de werkplek. - Gebruik het elektrische gereedschap niet op plaatsen waar sprake is van brand- of explosie- gevaar.

41. Schaafmesopnamepen

42. Anti-terugslagklauwen

43. Schroefdraadstang voor hoogte-instelling van de

44. Geleidingsstijlen van de hoogte-instelling

• 1x Slinger voor hoogteverstelling

• 1x Gebruikshandleiding

Met de vandiktebankmachine kunt u ontschorst, recht- hoekig snijhout van elk type op de gewenste breedte en dikte schaven. De vandiktebankmachine is speciaal vervaardigd voor het schaven van stevig hout. Het apparaat is niet geschikt voor het zagen van spon- ningen, uitsnijdingen, tappen of vormen Metalen onderdeeltjes of snel versplinterend hout mag met dit apparaat niet worden bewerkt. Bewerk geen hout dat veel knoesten of knoestgaten bevat. Let er bovendien op dat het werkstuk geen kabels, tou- wen, spijkers of gelijksoortig bevat. De machine moet op de vloer/werkplaat met de juiste schroeven/schroefklem goed worden bevestigd omdat anders een risico op kantelen bestaat. (afb. 9 + 10) De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand ge- bruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel. Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruiks- handleiding maken deel uit van het beoogd gebruik.www.scheppach.com

12 Beveilig het werkstuk - Gebruik spanvoorzieningen of een bankschroef om het werkstuk vast te houden. Het werkstuk wordt dan beter vastgehouden dan met de hand. 13 Vermijd een onnatuurlijk lichaamshouding - Zorg ervoor dat u stevig en stabiel staat. 14 Onderhoud zorgvuldig uw gereedschap - Houd het snijgereedschap scherp en schoon om beter en veiliger te kunnen werken. - Neem altijd de instructies betre󰀨ende de smering en het verwisselen van het gereedschap in acht. - Controleer regelmatig het netsnoer van het elek- trisch gereedschap en laat deze bij beschadiging door een erkende specialist vervangen. - Controleer regelmatig de verlengsnoeren en ver- vang deze als ze zijn beschadigd. - Houd handgrepen droog, schoon en vrij van olie en vet. 15 Neem de stekker uit het stopcontact - Als u het elektrisch gereedschap niet gebruikt, voordat u onderhoud uitvoert of gereedschappen wisselt, zoals zaagbladen, boren en frezen. - Als het schaafas tijdens de werkzaamheden door een te grote aanvoerkracht of vastklemmen van het werkstuk wordt geblokkeerd, schakelt u het apparaat uit en koppelt u deze los van het net- werk. Verwijder het werkstuk en controleer of de schaafas soepel loopt. Schakel het apparaat in en voer de stap opnieuw uit met gereduceerde aanvoerkracht. 16 Laat geen gereedschapssleutel steken - Controleer voor het inschakelen of de sleutel en het instelgereedschap zijn verwijderd. 17 Voorkom onbedoelde inschakeling - Controleer of de schakelaar is uitgeschakeld wanneer u de stekker in het stopcontact steekt. 18 Gebruik een verlengsnoer voor gebruik buitens- huis - Gebruik buitenshuis uitsluitend verlengsnoeren die hiervoor zijn goedgekeurd en die als zodanig zijn gelabeld. 19 Blijf steeds alert - Ga voorzichtig te werk. Gebruik uw gezond ver- stand tijdens de werkzaamheden. Gebruik de machine niet wanneer u niet geconcentreerd bent. 3 Bescherm uzelf tegen een elektrische schok - Let op dat uw lichaam geen contact maakt met geaarde onderdelen (bijv. buizen, radiatoren, elektrische haarden, koelapparatuur). 4 Buiten bereik van personen houden - Laat andere personen, met name kinderen, het elektrische gereedschap of de kabel niet aanra- ken. Let op dat deze personen buiten de werkom- geving verblijven. 5 Berg het ongebruikte elektrische gereedschap goed op - Elektrisch gereedschap dat niet wordt gebruikt, moet op een droge, hooggelegen, afgesloten plaats, buiten het bereik van kinderen, worden bewaard. 6 Zorg dat het elektrisch apparaat niet overbelast raakt - U kunt beter en veiliger werken binnen het aange- geven vermogensbereik. 7 Gebruik het juiste elektrische gereedschap - Gebruik geen machines met gering vermogen voor zware werkzaamheden. - Gebruik het elektrisch gereedschap niet voor der- gelijke doeleinden, waarvoor het niet bestemd is. Gebruik bijvoorbeeld geen handcirkelzaag voor het zagen van boomtakken of houtblokken. 8 Draag geschikte kleding - Draag geen wijde kleding of sieraden, deze kun- nen door bewegende delen worden vastgegre- pen. - Bij werkzaamheden in de buitenlucht, adviseren wij antislip schoeisel. - Draag bij lang haar een haarnetje. 9 Maak gebruik van de beschermende uitrusting - Draag een veiligheidsbril. - Gebruik een stofmasker bij werkzaamheden waarbij stof vrijkomt. 10 Sluit de stofafzuiginrichting als volgt aan - Als aansluitingen betre󰀨ende de stofafzuiging en opvanginrichting beschikbaar zijn, dient u zich er van te overtuigen dat deze zijn aangesloten en juist worden gebruikt. 11 Gebruik de kabel niet voor doeleinden, waarvoor het niet bestemd is - Gebruik de kabel niet om de stekker uit het stop- contact te trekken. Bescherm de kabel tegen hit- te, olie en scherpe kanten.www.scheppach.com

Aanvullende veiligheidsvoorschriften

• Gebruik geen stompe messen. Gevaar voor terug- slag!

• Het snijblok moet volledig zijn afgedekt.

• Gebruik voor het schaven van korte werkstukken een schuifstok.

• Voor het schaven van smalle werkstukken moet u aanvullende veiligheidsvoorzieningen tre󰀨en. Het gebruik van dwarsdrukvoorzieningen en veerafdek- kingen zou noodzakelijk kunnen zijn om veilige wer- komstandigheden te waarborgen.

• Het apparaat is geschikt voor het zagen van spon- ningen.

• De terugslagbeveiliging en de aanvoerrollen moe- ten regelmatig worden gecontroleerd.

• Apparaten die zijn uitgerust met een spaanafzuiging en afzuigkap, moeten op de overeenkomstige appa- raten worden aangesloten. De soort materiaal kan de stofontwikkeling ongunstig beïnvloeden.

• Het apparaat is uitsluitend geschikt voor het zagen van hout en soortgelijke materialen.

• Als het mes tot 5% is versleten, moet deze worden vervangen.

• Als een schuifstok ontbreekt, kan er gevaar ont- staan. De schuifstok moet, als deze niet wordt ge- bruikt, altijd bij de machine worden bewaard.

• Als kleine werkstukken met de hand worden inge- voerd, bestaat een hoger risico op letsel. Adviezen van de fabrikant betre󰀨ende het gebruik van een schuifstok moeten in acht worden genomen.

• Een onjuiste uitlijning van de veiligheidsafdekkin- gen, aanvoertafel of rooster kan leiden tot oncontro- leerbare situaties.

• Beschadigde of vervuilde werkstukken brengen ri- sico’s met zich mee. Metalen onderdeeltjes of snel versplinterend hout mag met dit apparaat niet wor- den bewerkt. Gevaar voor letsel!

• Plaats lange werkstukken voor het zagen op de rol- tafel of een andere steunvoorziening. Anders kunt u de controle over het werkstuk verliezen.

• De machine is geschikt voor het schaven en wordt gebruikt als vandiktebank

• Als u met de machine wilt werken, dient u altijd de juiste veiligheidskleding te dragen: - gehoorbescherming ter bescherming tegen ge- hoorschade, - adembescherming om het inademen van gevaar- lijke sto󰀨en deeltjes te vermijden, 20 Controleer het elektrisch gereedschap op even- tuele beschadigingen - Voor verder gebruik van het elektrisch gereed- schap moeten veiligheidsvoorzieningen of licht beschadigde onderdelen zorgvuldig op pro- bleemloze en beoogde werking worden gecon- troleerd. - Controleer of de bewegende delen probleemloos functioneren en niet vastklemmen of onderdelen beschadigd zijn. Alle onderdelen moeten juist zijn gemonteerd en aan alle voorwaarden voldoen om het probleemloos gebruik van het elektrisch ge- reedschap te kunnen waarborgen. - Beschadigde veiligheidsvoorzieningen en onder- delen moeten door een gespecialiseerde werk- plaats volgens de voorschriften worden gerepa- reerd en vervangen, voor zover niets anders in de gebruikshandleiding is aangegeven. - Beschadigde schakelaars moeten direct bij een erkende klantenservicewerkplaats worden ver- vangen. - Gebruik geen elektrisch gereedschap waarbij de schakelaar niet kan worden in- of uitgeschakeld. 21 LET OP! - Bij gebruik van andere inzetstukken en accessoi- res bestaat gevaar voor persoonlijk letsel. 22 Laat de machine repareren door een erkend elektricien - Dit elektrisch apparaat voldoet aan de van toe- passing zijnde geldende voorschriften. Repa- raties mogen uitsluitend door een elektricien worden uitgevoerd. Daarbij moeten de originele reserveonderdelen worden gebruikt, anders kun- nen ongevallen voor de gebruiker ontstaan. Dit apparaat is niet bestemd voor gebruik door per- sonen (inclusief kinderen) met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en/of kennis. Kinderen moeten onder toezicht staan om ervoor te zorgen dat zij niet met het apparaat spelen. m VOORZICHTIG! Dit apparaat genereert een elek- tromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met ac- tieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het apparaat wordt gebruikt.www.scheppach.com

m WAARSCHUWING! Gehoorschade! Langer verblijf in directe nabijheid van het draaiende apparaat kan leiden tot gehoorschade. Draag gehoor- bescherming! Ondanks het in acht nemen van de gebruiksaanwijzing kunnen ook niet zichtbare restrisico’s bestaan. Gedrag bij noodgevallen De noodzakelijke EHBO verlenen op basis van het letsel en vraag zo snel mogelijk gekwaliceerde me- dische hulp. Behoed de gewonde tegen verder letsel en kalmeer het slachto󰀨er. Voor een mogelijk ongeval moet altijd een verbanddoos volgens DIN 13164 onder handbe- reik zijn op de werkplek. Het uit de verbanddoos ge- bruikte materiaal moet direct weer worden aangevuld. Bij het aanvragen van hulp, de volgende gegevens doorgeven

1. Locatie van het ongeval

2. Aard van het ongeval

4. Aard van het letsel

6. Technische gegevens

Afmetingen L x B x H 630 x 580 x 500 Motor 230 V / 50 Hz motorvermogen 1500 W Motorbeveiliging Ja Schaafbreedte max. 330 mm Schaafhoogte max. 152 mm Schaaengte min. 152 mm Spanenafvoer 0,8 - 2,8 mm aanvoersnelheid 7,4 m/min Stationair toerental 8500 min

Aantal schaafmessen 2 Gewicht 30,5kg Technische wijzigingen voorbehouden! Geluid & trillingen m Waarschuwing!Lawaai kan ernstige gezondheids- klachten tot gevolg hebben. Draag geschikte gehoor- bescherming indien de geluidsproductie van de machi- ne groter is dan 85 dB. - veiligheidshandschoenen voor het bedienen van de messenas en van ruwe grondsto󰀨en voor het verminderen van het risico op letsel door scherpe kanten, - een veiligheidsbril om oogletsel door rondvlie- gende deeltjes te vermijden.

• De volgende situaties moeten onder alle omstandig- heden worden vermeden: vroegtijdige onderbreking van de zaagprocedure (schaafsnedes, die niet de totale lengte van het werkstuk omvatten; het scha- ven van one󰀨en houten delen, die niet vlak op de aanvoertafel liggen).

m LET OP! Als de hoofdnetaansluiting een slechts toestand vertoont, bestaat bij het inschakelen van het apparaat het gevaar op kortsluiting. Hierbij kunnen ook andere functies aangetast worden (bijv. het oplichten van controle lampjes). Mochten er bij de hoofdnetwer- kaansluiting storingen optreden, dient u contact op te nemen met uw lokale stroomleverancier voor hulp en informatie. Restrisico‘s Ondanks beoogd gebruik kunnen bepaalde restrisi- cofactoren niet volledig worden vermeden. Door de vereiste werkprocedure kunnen de volgende letsels optreden: m WAARSCHUWING! Risico op letsel van de vin- gers en handen door het aanraken van de mes- senas op de niet afgedekte bereiken, bij het verwisselen van gereedschap, bovendien kunnen deze door het openen van de veiligheidsafdekking bekneld raken.

• bij de invoer- en uitvoeropening

• door gevaarlijke terugslag

• Gevaar door stroom als de elektraleidingen niet juist worden aangesloten.

• tijdens bedrijf zonder afzuiging resp. spaanzak, kan houtstof ontstaan die schadelijk is voor de gezond- heid.

• door wegslingerende onderdelen

• Door in het werkstuk opgenomen metalen onder- delen kunnen de messen stomp worden resp. ver- stoord raken.

• Longschade, als geen geschikt stofmasker wordt gedragen.

• Rem middels een functiecontrole om vast te stellen of het remmen binnen de aangegeven remtijd geschiedt en, voor zover de machine is uitge- rust met een mechanische rem, dat de rem na elke activering van de overbelastingsbeveili- ging moet worden gecontroleerd

• Terugslaggrijper ten minste één keer per ploegendienst door visuele controle om te waarborgen dat deze zich in goede werktoestand bevinden, bijv. geen beschadiging van het aanrakingsoppervlak door stoten, en dat de grijper door het eigengewicht onverminderd terug- vallen;

• Schaafmes op beschadigingen en juiste bevestiging. De machine mag uitsluitend worden gebruikt als aan alle voorwaarden wordt voldaan:

• Gebruik uitsluitend scherpe en goed onderhouden messen. Gebruik uitsluitend de messen die voor de machine geschikt zijn.

• Gebruik voor het bewerken van korte werkstukken houten schuifblokken of schuifstokken die niet de- fect zijn.

• Sluit de machine aan op een stof- of spaanafzuigin- richting.

• Controleer voor aanvang van de werkzaamheden of de aanslag is vastgeklemd.

• Controleer of u te allen tijde uw evenwicht kunt be- houden. Ga aan de zijkant van de machine staan.

• Houd uw handen bij een draaiende machine op vei- lige afstand van de snijrol en van het punt waar de spaanders worden uitgevoerd.

• Begin pas met schaven als de snijrol het vereiste toerental heeft bereikt.

• Let hierbij bovendien op dat het werkstuk geen ka- bels, touwen, snoeren of dergelijke bevat. Bewerk geen hout dat veel knoesten of knoestgaten bevat.

• Zorg dat lange werkstukken worden ondersteund ter voorkoming van het omlaagkantelen als het scha- ven voltooid is. Gebruik hiertoe bijv. de afrolstaan- ders of soortgelijke voorzieningen.

• Het is ten strengste verboden om spaanders of splinters te verwijderen als de machine draait.

• Schakel de machine direct uit als een blokkade op- treedt. Trek de stekker los en verwijder het vastge- klemde werkstuk.

• Na elk gebruik dient u de kleinste zaaggrootte in te stellen om enig risico op letsel te vermijden. Geluidsdrukniveau L

96,8 dB Onzekerheid K wA/pA 3 dB Beperk de geluidsproductie en trillingen tot een mini- mum!

• Gebruik uitsluitend goed functionerende apparaten

• Onderhoud en reinig het apparaat regelmatig.

• Pas uw werkwijze aan het apparaat aan.

• Zorg dat het apparaat niet overbelast raakt.

• Laat het apparaat eventueel controleren.

• Schakel het apparaat uit als deze niet in bedrijf is.

Open de verpakking en haal het apparaat er voorzich- tig uit. Verwijder het verpakkingsmateriaal evenals de verpak- kings- en transportbeveiligingen (indien voorhanden). Controleer of de inhoud van de levering volledig is. Controleer het apparaat en de hulpstukken op trans- portschade. Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd. Maak u voor aanvang van de werkzaamheden bekend met het apparaat aan de hand van de gebruikshandleiding. Gebruik bij accessoires alsook slijtage- en reserveon- derdelen uitsluitend originele onderdelen. Reserveon- derdelen zijn verkrijgbaar bij de leverancier. Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het apparaat aan. m LET OP! Het apparaat en verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er be- staat gevaar voor inslikken en verstikkingsgevaar!

8. Voor de ingebruikname

m LET OP! Het apparaat moet voor de ingebruik- name volledig zijn gemonteerd! Controleer vóór elk gebruik:

• De in- en uitschakelaar incl. nooduit-schakelaar (mits aanwezig) op het beoogde functioneren

• Vergrendelde loskoppelende veiligheidsvoor- zieningen door een achtereenvolgens openen van elke los te koppelen veiligheidsvoorziening om de machine uit te schakelen en door te controleren of het onmogelijk is dat de machine bij elke geopende veiligheidsvoorziening wordt ingeschakeldwww.scheppach.com

9.4 Verwijder de transportzekering en bescherm-

• Verwijder de transportzekering (29) uit de machine. Slinger eventueel de schaafeenheid (16) met behulp van de slinger voor hoogteverstelling (4) rechtsom naar boven. Verwijder vervolgens de beschermfolie (30) van de schaaftafel (15).

9.5 Montage van de afzuigkap (27) (afb. 7 + 8)

• Breng de afzuigkap (27) op de schaafeenheid (16) aan de achterzijde van de machine aan met twee kartelschroeven voor de afzuigkap (20). De afzuig- mof (in afb. 7 + 8 is het afzuigtussenstuk (5) reeds aangebracht) wijst in de tegengestelde richting van de slinger voor hoogteverstelling (4).

• Eventueel het afzuigtussenstuk (5) monteren/de- monteren.

9.6 Opbergen van de schuifstok (afb. 11+12)

• Breng de schuifstok (28), zoals in afb. 11+12 is weer- gegeven, op de achterkant van de machine aan bei- de schroeven van de schuifstofhouder (31) aan. De schuifstok moet gereed voor gebruik op de machine zijn opgeborgen.

m LET OP! Het apparaat moet voor de ingebruik- name volledig zijn gemonteerd! m LET OP! Haal bij alle onderhouds-, reinigings- en instellingswerkzaamheden de voedingsstekker uit het stopcontact. m LET OP!: De vandiktebankmachine is speciaal ver- vaardigd voor het schaven van stevig hout.

• Hiertoe zijn hooggelegeerde schaafmessen (38) geplaatst. Bij de vandiktebank-schaven moet het contactoppervlak van het werkstuk vlak zijn. Als grotere of zwaardere werkstukken worden bewerkt, is het noodzakelijk om de machine op het standvlak te bevestigen.

• De aan/uit-schakelaar (18) bevindt zich aan de linker- zijde van de machine. Druk voor het inschakelen van de machine op de groene toets “I”. Druk voor het uit- schakelen van de machine op de rode toets “0”.

• De machine is uitgerust met een overbelastings- schakelaar (17) ter bescherming van de motor. In het geval van een overbelasting stopt de machine automatisch. Na enige tijd kan de overbelastings- schakelaar (17) weer worden gereset. m LET OP! De machine moet op de vloer/werkplaat met de juiste schroeven/schroefklem goed worden bevestigd omdat anders een risico op kantelen bestaat. (afb. 9 + 10)

• Controleer vóór het aansluiten of de specicaties op het typeplaatje overeenkomen met de gegevens van het stroomnet.

m WAARSCHUWING! Voor alle reinigings-, instel- lings-, onderhouds- of reparatiewerkzaamheden koppelt u de netstekker los van de hoofdstroomvoor- ziening!

• Controleer regelmatig of het schaafmes en klemlijst vast op de schaafas zijn bevestigd.

• De schaafmessen mogen maximaal 1 mm op de schaafas uitsteken.

• Controleer de anti-terugslagklauwen op een pro- bleemloze werking.

• Draag altijd oogbescherming.

• Zaag nooit in holtes, tappen of vormen.

• Voor ingebruikname moeten alle afdekkingen en veiligheidsvoorzieningen conform de voorschriften zijn gemonteerd.

• De schaafas moet vrij kunnen lopen.

9.1 Stabiele bevestiging van de schaafmachine

• Bevestig de machine op een vaste ondergrond met behulp van vier schroeven.

• Hiervoor heeft de machinestand (10) aan alle vier kanten bevestigingsgaten Ø 10 mm (11). De afstand voor de bevestiging kunt u vinden in afb. 9.

9.2 Toevoer- (12) en uitlooptafel (6) (afb. 3)

• De invoer- (12) en uitvoertafel (6) zijn voorgemon- teerd en vanwege de verpakking opgevouwen.

• Klap de toevoer- (12) en uitlooptafel (6) naar onde- ren.

9.3 Montage van de slinger voor hoogteverstelling

• Verwijder vervolgens de afdekkap voor slinger (3) van de slinger voor hoogteverstelling (4).

• Plaats de slinger voor hoogteverstelling (4) op de slingeropname (26).

• Fixeer deze vervolgens met de inbusbout (24) en volgring (23). Haal deze vervolgens rechtsom aan met de inbussleutel (22). Houd hiervoor de slinger voor hoogteverstelling tegen.www.scheppach.com

• Om het werkstuk uit de machine te halen, gaat u zij- delings naast de uitlooptafel staan. Lange werkstuk- ken door rollenbok ondersteunen.

• Schakel de machine uit na beëindiging van de werk- zaamheden. Druk daartoe op de rode knop op de aan/uit-schakelaar (18) 0”. Ontkoppel de machine vervolgens van de stroomvoorziening.

10.4 Afzuiginstallatie aansluiten (afb. 1 + 8)

• Sluit de schaafmachine aan op de afzuigmof (25), eventueel met het afzuigtussenstuk (5) op een spanenafzuiginstallatie (niet bij de levering inbegre- pen) aansluiten.

• Voor het afzuigen van houten spaanders en hout- stof moet een afzuiginstallatie worden gebruikt. De stroomsnelheid op de afzuigsteunen moet minstens min. 20 m/s bedragen.

10.5 Wisselen van het schaafmes (afb. 16-19)

m LET OP! Haal bij alle onderhouds-, reinigings- en instellingswerkzaamheden de voedingsstekker uit het stopcontact.

• Aan de achterzijde van de machine bevindt zich op de schaafeenheid (16) de schaafasafdekking (34). Daarop bevinden zich twee magneethouders (32) en een inbussleutelhouder (33).

• Slinger de schaafeenheid geheel naar onder (zie 10.1)

• Verwijder de afzuigkap (27) (zie 9.4)

• Verwijder de schaafasafdekking (34).

• Verwijder hiervoor de vier inbusbouten voor de schaafasaf- dekking (35) door middel van de inbussleutel (22). m LET OP! Schaafmessen zijn scherp! voor het wis- selen van de schaafmessen altijd geschikte werkhand- schoenen dragen.

• Verwijder de 6 schroefverbindingen van het schaaf- mes (36) met de inbussleutel (22).

• Verwijder de klemlijst (37) en het schaafmes (38) voorzichtig met de beide magneten (21) van de schaafas (40). Let erop dat u de beide veren voor de schaafmesborging (39) niet verliest.

• Het schaafmes (38) kan nu worden gedraaid, resp. een nieuw schaafmes (38) kan worden geplaatst. Als u het schaafmes draait, markeert u het reeds gebruikte lemmet met een watervaste stift.

• Monteer het schaafmes (38) in omgekeerde richting op de schaafas. Zorg ervoor dat de schaafmesop- namepen (41) het verschuiven van het schaafmes (38) voorkomt. Let erop dat de beide veren van de schaafmesborging (39) op de juiste positie zitten. Verder afstellen is niet vereist. m LET OP! De machine start als de overbelastingsbe- veiliging wordt ingedrukt!

• Plaats bij het bewerken van lange werkstukken rol- tafels of een soortgelijke steunvoorziening.Deze ex- tra uitrustingen zijn in speciaalzaken verkrijgbaar. Deze moeten op de toevoer- en afnamezijde van de schaafmachine worden geplaatst. De hoogte-in- stelling moet dusdanig worden uitgevoerd, dat het werkstuk horizontaal in de machine kan worden ge- leid en horizontaal kan worden weggenomen.

10.1 Instelling van de gewenste hoogte (afb. 13)

• Stel de gewenste hoogte van de schaafeenheid (16) met behulp van de slinger voor de hoogteverstelling (4) in. De schaalindicator (8) geeft de hoogte van de schaafeenheid (16) via de schaaftafel (15) op de hoogteschaal (9) aan.

• Hierbij is het van belang dat de hoogte van de schaafeenheid (16) van onderen naar boven wordt ingesteld, dit betekent slinger van de schaafeen- heid (16) eerst verder omlaag (ca. 5 mm) tot aan de gewenste hoogte. Aansluitend slingert u de schaafeenheid (16) in de gewenste hoogte naar bo- ven.

• Een rotatie van de slinger voor de hoogte-instel- ling komt overeen met ongeveer 2 mm hoogtever- stelling.

10.2 Zaagdieptemeting (14) (afb. 14)

• De vandiktebankmachine is uitgerust met een zaag- dieptemeting (14). De aanwijzer op de zaagdiepte- meting (14) toont de zaagdiepte, als het werkstuk tussen deze en de schaaftafel, bij ingestelde ge- wenste schaafsterkte, wordt gepositioneerd.

• De snijdiepte mag niet boven 2,8 mm liggen. Indien nodig, moet het werkstuk meerdere malen worden geschaafd om de sterkte te bereiken. Meet indien nodig met een schuifmaat (niet meegeleverd).

10.3 Vandiktebankbedrijf (afb. 15)

• Sluit de netstekker met de voedingskabel (19) aan.

• Druk op de groene knop “I” op de aan/uit-schake- laar (18) om de schaafmachine te starten.

• Plaats het werkstuk op de toevoertafel (12).

• Om het werkstuk in de machine in te voeren, gaat u zijdelings naast de toevoeropening staan. Voer het werkstuk in de richting van de schaaftafel (15) aan.

• Werkstuk langzaam en recht inschuiven. Het werk- stuk wordt automatisch ingetrokken. Werkstuk recht door de schaafmachine leiden.www.scheppach.com

• Max. 2 werkstukken tegelijkertijd schaven. Aan de beide buitenzijden toevoeren.

• Bij korte werkstukken moet de schuifstok worden gebruikt.

12. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aange- sloten. De aansluiting voldoet aan de relevante VDE- en DIN-voorschriften. De netaansluiting van de klant en het gebruikte verlengsnoer moeten eveneens aan deze voorschriften voldoen.

• Het product voldoet aan de eisen van EN 61000-3- 11 en valt onder speciale aansluitingsvoorwaarden. Dit betekent dat gebruik op een willekeurig vrij te kiezen aansluitpunt niet toegestaan is.

• Het apparaat kan tijdelijke spanningsschommelingen ver- oorzaken bij ongunstige condities van het elektriciteitsnet.

• Het product is uitsluitend voorzien voor het gebruik op aansluitpunten, die a) een maximale toegestane netwerkimpedantie “Z” (Zmax = 0,357 Ω) niet overschrijdt, of b) een duurstroombelastbaarheid van het netwerk van ten minste 100 A per fase hebben.

• Als gebruiker moet u ervoor zorgen, indien nodig in overleg met uw energiebedrijf, dat uw aansluitpunt, waarmee u uw product gebruiken wilt, aan een van beide genoemde eisen a) of b) voldoet. Belangrijke aanwijzing: Bij overbelasting van de motor schakelt deze zelfstan- dig uit. Na een afkoeltijd (deze tijd is verschillend) kan de motor weer worden ingeschakeld. Defecte elektrische aansluitkabel Bij elektrische aansluitkabels treedt vaak schade aan de isolatie op. Mogelijke oorzaken zijn:

• Versleten plekken, als aansluitkabels door venster- of deuropeningen worden geleid.

• Knikken door een onvakkundige bevestiging of ge- leiding van de aansluitkabel.

• Snijplekken omdat over de aansluitkabel is gereden.

• Beschadigde isolatie omdat de stekker uit het stop- contact is getrokken.

• Scheuren door veroudering van de isolatie. Dergelijke defecte elektrische aansluitkabels mogen niet worden gebruikt en zijn levensgevaarlijk als de iso- latie is beschadigd.

• Haal de schroefverbinding van het schaafmes goed aan. Controleer dit meerdere keren.

• Herhaal de hierboven beschreven stappen voor het tweede schaafmes (38), dat u door het voorzichtig draaien van de schaafas (40) kunt bereiken.

• Na de schaafmeswissel monteert u de schaafasaf- dekking (34) en afzuigkap (27) in omgekeerde rich- ting.

10.6 Koolborstelwissel (afb. 20)

m LET OP! Haal bij alle onderhouds-, reinigings- en instellingswerkzaamheden de voedingsstekker uit het stopcontact.

• Controleer de toestand van de borstel na ca. 50 be- drijfsuren. Bij een borstellengte van minder dan 3 mm moet deze worden vervangen. (2 stuks nodig) Vervang altijd in paren.

10.7 Terugvoerrollen werkstuk (afb. 1)

De werkstukterugvoerrollen (2) worden gebruikt om een afgewerkt, geschaafd werkstuk terug te brengen of op de machine te plaatsen zonder dat de machine- behuizing (1) wordt bekrast.

• Alleen met scherpe schaafmessen werken!

• Werkstuk met het dikkere uiteinde vooruit invoeren, holle zijde naar onderen.

• De maximale spaanafvoer van deze schaafmachine is 2,8 mm. Deze dimensie kan echter alleen worden gebruikt met de volgende factoren: - wanneer de werkstukbreedte 152 mm is; - bij gebruik van zeer scherpe schaafmessen; - bij het schaven van zacht hout. Anders bestaat het risico dat de machine wordt overbelast. Het is het beste om een werkstuk in ver- schillende bewerkingen te bewerken tot de gewens- te dikte is bereikt.

• Naarmate de breedte van het werkstuk toeneemt, moet de spaanafvoer worden verminderd.

• Als het werkstuk vast zit, zet de schaafeenheid on- geveer 1 mm omhoog (1/2 slag aan de slinger).

• Werkstuk indien mogelijk in de lengte van de vezel schaven.

• De oppervlaktekwaliteit is beter indien er in meerde- re rondes telkens minder materiaal wordt verwijderd.

• Machine uitschakelen, indien niet direct verder zal worden gewerkt.

• Werkstukken die korter zijn dan 152 mm, mogen niet worden bewerkt.www.scheppach.com

• Spaanafvoer en/of stofafzuiging regelmatig reini- gen.

• Apparaat nooit met water afspoelen!

Smeer regelmatig na ca. 10 bedrijfsuren de volgende onderdelen:

• Anti- terugslagklauwen (42)

• Schroefdraadstang voor hoogte-instelling van de schaafeenheid (43)

• Geleidingsstijlen van de hoogte-instelling (44) Gebruik uitsluitend droog smeermiddel. Toevoertafel, uitlooptafel, vandiktebank, toevoer-/uit- voerwalsen en anti-terugslagklauwen moeten in princi- pe harsvrij worden gehouden. Verontreinigde toevoer-/ uitvoerwalsen of anti-terugslagklauwen moeten wor- den gereinigd. Om een oververhitting van de motor te vermijden, moet het stof dat in de ventilatieopeningen wordt af- gezet, regelmatig worden verwijderd. Verbeter de ge- leidbaarheid van de tafels, door deze periodiek met smeermiddel te behandelen.

13.2.2 Snijgereedschap

Mes, klemlijst of schaafas moeten regelmatig vrij wor- den gemaakt van hars. Reinig deze met een geschikte harsreiniger.

13.3 Bestelling van reserveonderdelen:

Bij de bestelling van reserveonderdelen moeten de volgende gegevens worden vermeld;

• Artikelnummer van het apparaat

• Identicatienummer van het apparaat

• Nummer van het benodigde reserveonderdeel Reparaties en werkzaamheden die niet in deze hand- leiding zijn beschreven, mogen uitsluitend door ge- kwaliceerd personeel worden uitgevoerd. Service-informatie Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. Slijtageonderdelen:*V-snaar, koolborstels, schaafmes- sen, schuifstok, rubberen roller

• niet persé in de leveringsomvang opgenomen! Controleer de elektrische aansluitkabels regelmatig op schade. Let erop dat bij het controleren de aansluitka- bel niet op het elektriciteitsnet is aangesloten. Elektrische aansluitkabels moeten aan de relevante VDE- en DIN-voorschriften voldoen. Gebruik uitslui- tend aansluitkabels met de aanduiding H05VV-F. Op de aansluitkabel moet de typeaanduiding vermeld staan. Voor de eenfase-wisselstroommotor adviseren wij om een zekering C-curve 16 A of K-curve 16 A te gebrui- ken bij machines met een hoge aanloopstroom (vanaf 3000 W)! Aansluittype M Aansluitmethode, waarbij het netsnoer, zonder speci- aal gereedschap, eenvoudig, door een speciaal snoer, bijv. met aangegoten buigbeschermingshuls of krimp- verbindingen kan worden vervangen.

13. Reiniging, onderhoud en bestelling

van reserveonderdelen Algemene onderhoudswerkzaamheden Veeg van tijd tot tijd met een doek de spaanders en het stof van de machine. Olie om de levensduur van het apparaat te verlengen eenmaal per maand de draaien- de delen. De motor niet oliën. Gebruik voor de reiniging van de kunststof geen bijten- de middelen. m WAARSCHUWING! Voor alle reinigings-, instel- lings-, onderhouds- of reparatiewerkzaamheden koppelt u de netstekker los van de hoofdstroomvoor- ziening!

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleu- ven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het apparaat met een schone doek schoon of blaas het met perslucht bij een lage druk uit.

• Wij adviseren om het apparaat direct na elk gebruik te reinigen.

• Reinig het apparaat regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen. Hierdoor kunnen de kunststofon- derdelen van het apparaat worden aangetast. Let op dat er geen water in het apparaat terecht komt. Binnendringing van water in een elektrisch apparaat vergroot het risico op een elektrische schok.www.scheppach.com

• Het symbool van de doorgekruiste vuilnisbak bete- kent dat afgedankte elektrische en elektronische ap- paratuur niet bij het huishoudelijk afval mag worden gegooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd: - Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) - Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden. - Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend inzamelpunt in je omge- ving worden gebracht. - Voor verdere aanvullende terugnamevoorwaar- den van de fabrikanten en distributeurs verzoe- ken wij u contact op te nemen met de betre󰀨ende klantenservice.

• Bij levering van een nieuw elektrisch apparaat door de fabrikaat aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elek- trische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden ge- installeerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Eu- ropese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur. Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

Transporteer de machine alleen door middel van de beide handgrepen. (7) Voor het transport moet de machine worden losgekop- peld van het stroomnet.

Bewaar het apparaat en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoegankelijke plaats. De optimale opslagtempera- tuur ligt tussen 5 en 30˚C. Bewaar het gereedschap in de originele verpakking. Dek het gereedschap af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het gereedschap.

16. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren. Aanwijzingen betre󰀨ende de wetgeving Afgedank- te elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoude- lijke afval, maar moeten worden ingeza- meld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden ver- wijderd! Het afvoeren hiervan is geregeld in de wet- geving inzake batterijen.

• Eigenaars resp. gebruikers van elektrische en elek- tronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu’s in te leveren.

• De eindgebruiker is verantwoordelijk voor het wis- sen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!www.scheppach.com

17. Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing Machine kan niet ingeschakeld worden

• Geen netspanning beschikbaar Koolborstels versleten

• Stroomvoorziening controleren Machine naar klantenservicewerkplaats brengen Machine werkt niet of stopt plotseling

• Zekering controleren/ overbelastingsbeveiliging op het apparaat controleren

• Motor of schakelaar door een elektricien laten controleren Zekering van de netvoeding controleren De machine start door de geïntegreerde onderspanningsbeveiliging niet automatisch en moet na het herstellen van de stroomvoorziening weer opnieuw worden ingeschakeld. Machine blijft tijdens het schaven staan

• Schaafmes stomp/versleten

• Overbelastingsschakelaar is geactiveerd

• Te grote spanenafvoer

• Messen vervangen of slijpen

• Na afkoelperiode de motor weer inschakelen

• Spanenafvoer verminderen Werkstuk wordt vastgeklemd vandiktebank- schaven

• Zaagdiepte te groot • Zaagdiepte verminderen en werkstuk in meerdere werkprocedures bewerken Toerental daalt tijdens het schaven

• Te grote spanenafvoer

• Messen vervangen Oppervlaktoestand onvoldoende

• Schaafmes stomp/versleten

• Schaafmes door spaanders verstopt

• Ongelijkmatige aanvoer

• Messen vervangen of slijpen

• Spaanders verwijderen

• Werkstuk met constante druk en gereduceerde aanvoersnelheid aanvoeren Bewerkt oppervlak te ruw

• Werkstuk bevat nog te veel vocht • Werkstuk drogen Bewerkt oppervlak vertoont scheuren

• Werkstuk werd tegen de nerfrichting in bewerkt

• Te veel materiaal in één keer geschaafd

• Werkstuk vanuit de contrarichting bewerken

• Werkstuk in meerdere werkprocedures bewerken Te geringe werkstukaanvoer bij het vandiktebank- schaven

• Reinigen en glijwas aanbrengen

• Met schuurpapier licht opruwen Spaanafvoer bij vandiktebank- schaven verstopt (zonder afzuiging)

• Te grote spanenafvoer

• Werkstuk drogen Spaanafvoer met afzuiging bij vandiktebank- schaven verstopt

• Afzuiging te zwak • Er moet een afzuigapparaat worden gebruikt dat op de afzuig-aansluitsteun een luchtsnelheid van ten minste 20 m/s kan waarborgenwww.scheppach.com

Regelmatige onderhoudsperiode Voor elke inge- bruikname Indien nodig Wekelijks Na 6 maan- den Controleren van het schaafblad op een perfecte staat Controleren X Vervangen X X Overzicht werking van de veilig- heidsvoorzieningen Controleren X Vervangen X Reiniging van de machine van stof/ spaanders Reinigen X Controle van de aandrijfriemen op spanning en toestand / slijtage Controleren X Vervangen Inoliën/insmeren van alle bewegende verbindings- stukken X Xwww.scheppach.com

18. Conformiteitsverklaring
