BEDIENUNGSANLEITUNG PLM1800 SCHEPPACH

AusgabeNr. 5902208901_0002 Rev.Nr. 01/03/2024 PLM1800

Dickenhobel Originalbetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!www.scheppach.com

Erklärung der Symbole auf dem Gerät Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si- cherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Tragen Sie einen Gehörschutz. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. WARNUNG! Verletzungsgefahr! Nicht in das laufende Hobelmesser greifen. Zum Messerwechsel Schutzhandschuhe tragen! Überlastschalter Vorschubrichtung Das Produkt entspricht den geltenden europäischen Richtlinien. m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehen.www.scheppach.com

13. Reinigung, Wartung und Ersatzteilbestellung ................................................... 18

14. Transport ............................................................................................................ 19 15. Lagerung ............................................................................................................ 19

16. Entsorgung und Wiederverwertung .................................................................. 19

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

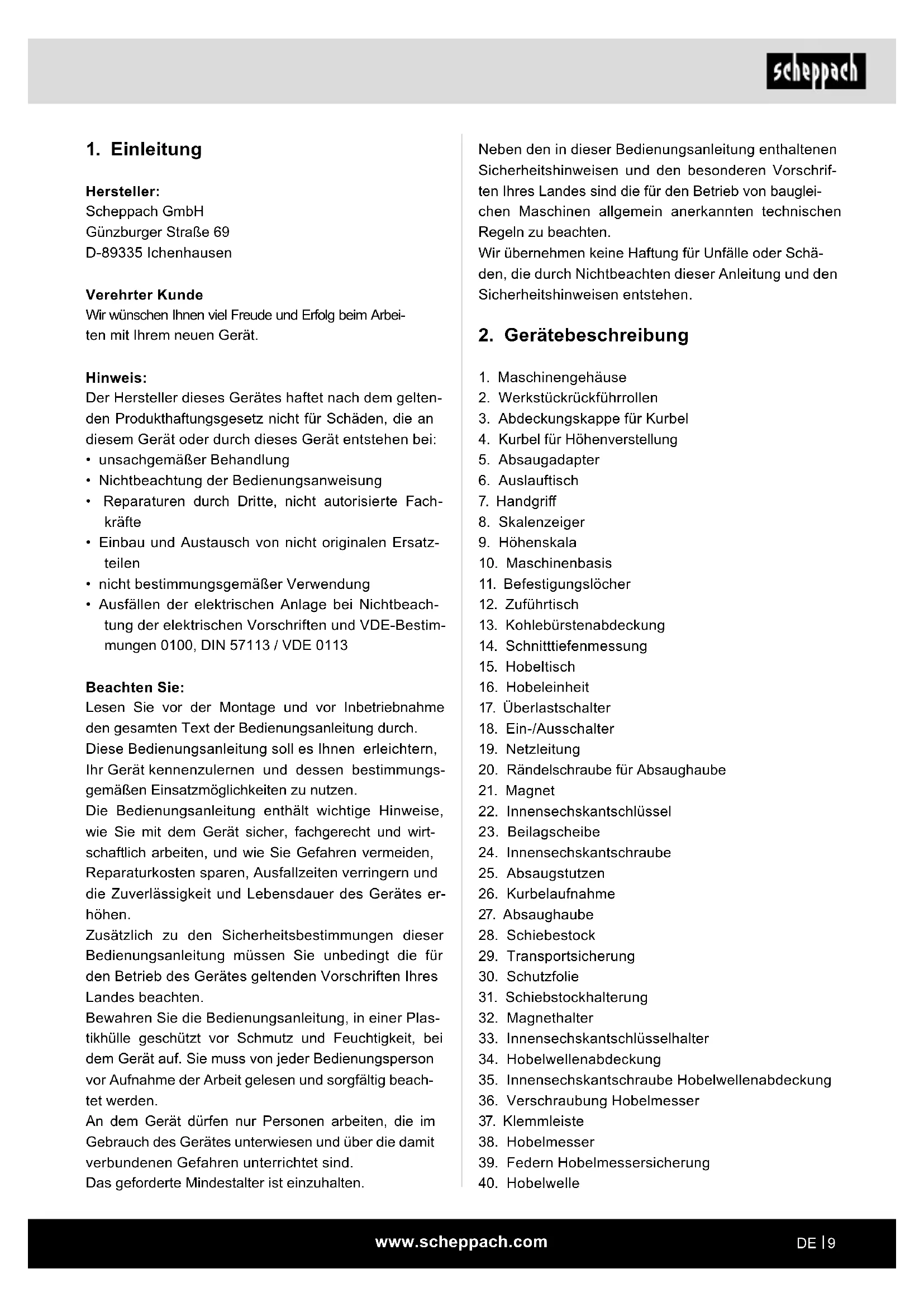

2. Gerätebeschreibung

2. Werkstückrückführrollen

3. Abdeckungskappe für Kurbel

4. Kurbel für Höhenverstellung

11. Befestigungslöcher

13. Kohlebürstenabdeckung

14. Schnitttiefenmessung

17. Überlastschalter

18. Ein-/Ausschalter

20. Rändelschraube für Absaughaube

22. Innensechskantschlüssel

24. Innensechskantschraube

29. Transportsicherung

31. Schiebstockhalterung

33. Innensechskantschlüsselhalter

34. Hobelwellenabdeckung

35. Innensechskantschraube Hobelwellenabdeckung

39. Federn Hobelmessersicherung

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanweisung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.www.scheppach.com

Personen welche die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefah- ren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungs- vorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beach- ten. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schäden gänzlich aus. Die Maschine darf nur mit Originalteilen und Original- zubehör des Herstellers betrieben werden. Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten wer- den. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

Allgemeine Sicherheitshinweise m ACHTUNG! Beim Gebrauch von Elektrowerkzeu- gen sind zum Schutz gegen elektrischen Schlag, Ver- letzungs- und Brandgefahr folgende grundsätzliche Si- cherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elek- trowerkzeug benutzen, und bewahren Sie die Sicher- heitshinweise gut auf. Sicheres Arbeiten 1 Halten Sie Ihren Arbeitsbereich in Ordnung - Unordnung im Arbeitsbereich kann Unfälle zur Folge haben. 2 Berücksichtigen Sie Umgebungseinüsse - Setzen Sie Elektrowerkzeuge nicht dem Regen aus. - Benützen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. - Sorgen Sie für gute Beleuchtung des Arbeitsbe- reichs. - Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.

41. Hobelmesseraufnahmestifte

42. Anti-Rückschlagklauen

43. Gewindestange zur Höheneinstellung der Hobel-

44. Führungssäulen der Höheneinstellung

• 1x Kurbel für Höhenverstellung

• 1x Innensechskantschraube

• 1x Innensechskantschlüssel

• 1x Bedienungsanleitung

4. Bestimmungsgemäße Verwendung

Mit der Dickenhobelmaschine können Sie entrindetes, rechteckiges Schnittholz aller Art auf die gewünschte Breite und Dicke hobeln. Die Dickenhobelmaschine wurde speziell zum Hobeln von festem Holz konzipiert. Das Gerät eignet sich nicht zum Schneiden von Aus- falzungen, Einbuchtungen, Zapfen oder Formen Metallteile oder splitterndes Material darf mit diesem Gerät nicht bearbeitet werden. Bearbeiten Sie kein Holz, das zahlreiche Asteinschlüs- se oder Astlöcher enthält. Achten Sie darauf dass das Werkstück keine Kabel, Seile, Schnüre, Nägel oder ähnliches enthält. Die Maschine muss am Fußboden / Arbeitsplatte mit den geeigneten Schrauben / Schraubzwingen sicher befestigt werden, da Kippgefahr besteht. (Abb. 9 + 10) Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebshinweise in der Bedie- nungsanleitung.www.scheppach.com

13 Vermeiden Sie abnormale Körperhaltung - Sorgen Sie für sicheren Stand und halten Sie je- derzeit das Gleichgewicht. 14 Pegen Sie Ihre Werkzeuge mit Sorgfalt - Halten Sie die Schneidwerkzeuge scharf und sauber, um besser und sicherer arbeiten zu kön- nen. - Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel. - Kontrollieren Sie regelmäßig die Anschlusslei- tung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fach- mann erneuern. - Kontrollieren Sie Verlängerungsleitungen regel- mäßig und ersetzen Sie diese, wenn sie beschä- digt sind. - Halten Sie Handgri󰀨e trocken, sauber und frei von Öl und Fett. 15 Ziehen Sie den Stecker aus der Steckdose - Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser. - Wenn die Hobelwelle beim Arbeiten durch eine zu große Vorschubkraft oder Klemmen des Werk- stückes blockiert, schalten Sie das Gerät aus und trennen Sie es vom Netz. Entfernen Sie das Werkstück und stellen Sie sicher, dass die Hobel- welle frei läuft. Schalten Sie das Gerät ein, und führen Sie den Arbeitsschritt erneut mit reduzier- ter Vorschubkraft durch. 16 Lassen Sie keine Werkzeugschlüssel stecken - Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind. 17 Vermeiden Sie unbeabsichtigten Anlauf - Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose aus- geschaltet ist. 18 Benutzen Sie Verlängerungskabel für den Au- ßenbereich - Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlänge- rungskabel. 19 Seien Sie aufmerksam - Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elekt- rowerkzeug nicht, wenn Sie unkonzentriert sind. 3 Schützen Sie sich vor elektrischem Schlag - Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten). 4 Halten Sie andere Personen fern - Lassen Sie andere Personen, insbesondere Kin- der, nicht das Elektrowerkzeug oder das Kabel berühren. Halten Sie sie von Ihrem Arbeitsbe- reich fern. 5 Bewahren Sie unbenutzte Elektrowerkzeuge si- cher auf - Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlosse- nen Ort, außerhalb der Reichweite von Kindern, abgelegt werden. 6 Überlasten Sie Ihr Elektrowerkzeug nicht - Sie arbeiten besser und sicherer im angegebe- nen Leistungsbereich. 7 Benutzen Sie das richtige Elektrowerkzeug - Verwenden Sie keine leistungsschwachen Ma- schinen für schwere Arbeiten. - Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzschei- ten. 8 Tragen Sie geeignete Kleidung - Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst wer- den. - Bei Arbeiten im Freien ist rutschfestes Schuh- werk empfehlenswert. - Tragen Sie bei langen Haaren ein Haarnetz. 9 Benutzen Sie Schutzausrüstung - Tragen Sie eine Schutzbrille. - Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske. 10 Schließen Sie die Staubabsaug-Einrichtung an - Falls Anschlüsse zur Staubabsaugung und Auf- fangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig be- nutzt werden. 11 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist - Benützen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 12 Sichern Sie das Werkstück - Benützen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand.www.scheppach.com

Zusätzliche Sicherheitshinweise

• Verwenden Sie keine stumpfen Messer. Rück- schlaggefahr!

• Der Schneideblock muss vollständig abgedeckt sein.

• Verwenden Sie zum Hobeln von kurzen Werkstü- cken einen Schiebestock.

• Zum Hobeln von schmalen Werkstücken sollten Sie zusätzliche Sicherheitsvorkehrungen tre󰀨en. Der Einsatz von Querdruckvorrichtungen und Federab- deckungen könnte notwendig sein, um ein sicheres Arbeiten zu garantieren.

• Das Gerät eignet sich nicht zum Schneiden von Ausfalzungen.

• Die Rückschlagsicherung und die Vorschubwalze müssen regelmäßig überprüft werden.

• Geräte, die mit einem Spanabzug und Abzugshau- ben ausgestattet sind, sollten an die entsprechen- den Geräte angeschlossen werden. Die Materialart kann die Staubentwicklung ungünstig beeinussen.

• Das Gerät eignet sich ausschließlich zum Schnei- den von Holz und ähnlichen Materialien.

• Wenn das Messer zu 5 % verschlissen ist, muss es ausgewechselt werden.

• Ein fehlender Schiebestock kann zu Gefahren füh- ren. Der Schiebestock sollte bei Nichtgebrauch im- mer an der Maschine aufbewahrt werden.

• Wenn kleine Werkstücke von Hand eingeführt wer- den, besteht erhöhte Verletzungsgefahr. Herstel- lerempfehlungen zum Einsatz eines Schiebestock müssen beachtet werden.

• Eine falsche Ausrichtung von Schutzabdeckungen, Vorschubtisch oder Gitter kann zu unkontrollierba- ren Situationen führen.

• Beschädigte oder verschmutzte Werkstücke bergen Gefahren. Metallteile oder splitterndes Material darf mit diesem Gerät nicht bearbeitet werden. Verlet- zungsgefahr!

• Platzieren Sie lange Werkstücke zum Schneiden auf dem Rolltisch oder einer anderen Abstützvor- richtung. Ansonsten könnten Sie die Kontrolle über das Werkstück verlieren.

• Die Maschine eignet sich nur zum Hobeln und Di- ckenhobeln

• Wenn Sie an der Maschine arbeiten sollten Sie im- mer angemessene Schutzkleidung tragen: - einen Gehörschutz zum Schutz vor Gehörschä- den, - einen Atemschutz um dem Einatmen gefährlicher Staubpartikel vorzubeugen, 20 Überprüfen Sie das Elektrowerkzeug auf even- tuelle Beschädigungen - Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht be- schädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden. - Überprüfen Sie, ob die beweglichen Teile ein- wandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfül- len, um den einwandfreien Betrieb des Elektro- werkzeugs zu gewährleisten. - Beschädigte Schutzvorrichtungen und Teile müs- sen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt wer- den, soweit nichts anderes in der Gebrauchsan- weisung angegeben ist. - Beschädigte Schalter müssen bei einer Kunden- dienstwerkstatt ersetzt werden. - Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt. 21 ACHTUNG! - Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. 22 Lassen Sie Ihr Elektrowerkzeug durch eine Elek- trofachkraft reparieren - Dieses Elektrowerkzeug entspricht den einschlä- gigen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; anderenfalls können Unfälle für den Be- nutzer entstehen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physi- schen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. m VORSICHT! Dieses Gerät erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder pas- sive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medi- zinischen Implantat zu konsultieren, bevor das Gerät bedient wird.www.scheppach.com

Trotz dem Beachten der Betriebsanleitung können auch nicht o󰀨ensichtliche Restrisiken bestehen. Verhalten im Notfall Leiten Sie die der Verletzung entsprechend notwen- digen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigun- gen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz gri󰀨bereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben

3. Zahl der Verletzten

4. Art der Verletzungen

Baumasse L x B x H 630 x 580 x 500 Motor 230 V / 50 Hz Motorleistung 1500 W Motorschutz ja Hobelbreite max. 330 mm Hobelhöhe max. 152 mm Hobellänge min. 152 mm Spanabnahme 0,8 - 2,8 mm Vorschubgeschwindigkeit 7,4 m/min Leerlaufdrehzahl 8500 min

Anzahl Hobelmesser 2 Gewicht 30,5 kg Technische Änderungen vorbehalten! Geräusch & Vibration m Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinen- lärm 85 dB, tragen Sie bitte einen geeigneten Gehör- schutz. Schalldruckpegel L

83,8 dB Schallleistungspegel L

96,8 dB Unsicherheit K wA/pA 3 dB - Schutzhandschuhe beim Handhaben der Mes- serwelle und von rauen Werksto󰀨en zur Verringe- rung des Risikos von Verletzungen durch schar- fen Kanten, - eine Schutzbrille um Augenverletzungen durch herumiegende Teilchen zu vermeiden.

• Die folgenden Situationen sollten unter allen Um- ständen vermieden werden: vorzeitige Unterbre- chung des Schneidevorgangs (Hobelschnitte, die nicht die gesamte Länge des Werkstückes umfas- sen; das Hobeln von unebenen Holzteilen, die nicht gleichmäßig auf dem Vorschubtisch auiegen).

m ACHTUNG! Wenn der Hauptnetzanschluss einen schlechten Zustand aufweist, besteht beim Anschalten des Gerätes die Gefahr von Kurzschlüssen. Davon können auch andere Funktionen betro󰀨en sein (z.B. das Aueuchten von Kontrollleuchten). Sollten am Hauptnetzanschluss Störungen auftreten, wenden Sie sich bitte an Ihren lokalen Stromanbieter für Abhilfe und Informationen. Restrisiken Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig aus- geräumt werden. Bedingt durch den erforderlichen Ar- beitsverlauf können folgende Verletzungen auftreten: m WARNUNG! Verletzungsgefahr der Finger und Hände durch das Berühren der Messerwelle an nicht abgedeckten Bereichen, beim Werkzeugwechsel, außerdem können diese durch das Ö󰀨nen der Schutz- abdeckung gequetscht werden.

• an der Einschub- und Auslassö󰀨nung

• durch gefährlichen Rückschlag

• Gefährdung durch Strom, wenn die Elektroleitungen nicht richtig angeschlossen worden sind.

• beim Betrieb ohne Absaugung bzw. Spänesack, kann gesundheitsschädlicher Holzstaub entstehen.

• durch wegschleudernde Teile

• Durch im Werkstück enthaltene Metallteile können die Messer stumpf bzw. zerstört werden.

• Lungenschäden, falls keine geeignete Staubschutz- maske getragen wird.

m WARNUNG! Gehörschädigungen! Längerer Aufenthalt in unmittelbarer Nähe des laufen- den Geräts kann zu Gehörschädigungen führen. Ge- hörschutz tragen!www.scheppach.com

• Bremse durch Funktionsprüfung um festzustel- len, ob die Bremsung innerhalb der angegebenen Bremszeit erfolgt und, sofern die Maschine mit einer mechanischen Bremse ausgerüstet ist, dass die Bremse nach jedem Ansprechen des Überlast- schutzes geprüft werden muss

• Rückschlaggreifer mindestens einmal pro Arbeitsschicht durch Be- sichtigung, um festzustellen, dass sie sich in gutem Arbeitszustand benden, z. B. keine Beschädigung der Berührungsäche durch Stöße haben und dass die Greifer durch das Eigengewicht ungehindert zu- rückfallen;

• Hobelmesser auf Beschädigungen und richtigen Sitz. Die Maschine darf nur benutzt werden, wenn alle diese Bedingungen eingehalten sind:

• Verwenden Sie nur gut geschärfte und gewartete Messer. Nur für die Maschine konstruierte Messer verwenden.

• Verwenden Sie zum Bearbeiten kurzer Werkstücke Schiebehölzer oder Schiebestöcke, die nicht defekt sind.

• Schließen Sie die Maschine an eine Staub- oder Späneabsaugvorrichtung an.

• Überprüfen Sie vor Beginn der Bearbeitung, dass der Anschlag festgeklemmt ist.

• Überzeugen Sie sich, dass Sie jeder Zeit das Gleichgewicht halten können. Stellen Sie sich seit- lich zur Maschine.

• Halten Sie Ihre Hände bei laufender Maschine in sicherer Entfernung von der Schneidwalze und von der Stelle, an der die Späne ausgestoßen werden.

• Erst mit dem Hobeln beginnen, wenn die Schneide- walze ihre erforderliche Drehzahl erreicht hat.

• Außerdem darauf achten, dass das Werkstück kei- ne Kabel, Seile, Schnüre oder ähnliches enthält. Bearbeiten Sie kein Holz, das zahlreiche Astein- schlüsse oder Astlöcher enthält.

• Sichern Sie lange Werkstücke gegen Abkippen am Ende des Hobelvorganges. Verwenden Sie dazu z.B. Abrollständer oder ähnliche Vorrichtungen.

• Es ist strengstens untersagt, Späne oder Splitter bei laufender Maschine zu entfernen.

• Schalten Sie die Maschine bei einer Blockade so- fort ab. Ziehen Sie den Netzstecker und entfernen Sie das verklemmte Werkstück.

• Nach jedem Gebrauch die kleinste Schnittgröße einstellen, um der Verletzungsgefahr vorzubeugen. Beschränken Sie die Geräuschentwicklung und Vibra- tion auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus. Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhanden). Überprüfen Sie, ob der Lieferumfang vollständig ist. Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanleitung mit dem Gerät vertraut. Verwenden Sie bei Zubehör sowie Verschleiß- und Er- satzteilen nur Originalteile. Ersatzteile erhalten Sie bei Ihrem Fachhändler. Geben Sie bei Bestellungen unsere Artikelnummern sowie Typ und Baujahr des Gerätes an. m ACHTUNG! Gerät und Verpackungsmaterial sind kein Kinder- spielzeug! Kinder dürfen nicht mit Kunststo󰀨beu- teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Vor Inbetriebnahme

m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! Überprüfen Sie vor jedem Gebrauch:

• Ein- und Ausschalter inkl. Notausschalter (falls vor- handen) auf ordnungsgemäße Funktion

• verriegelte trennende Schutzeinrichtungen durch ein aufeinander folgendes Ö󰀨nen jeder tren- nenden Schutzeinrichtung um die Maschine auszu- schalten und durch Prüfung, dass es unmöglich ist, die Maschine bei jeder geö󰀨neten Schutzeinrich- tung einzuschaltenwww.scheppach.com

• Fixieren Sie diese anschließend mit der Innen- sechskantschraube (24) und Beilagscheibe (23). Ziehen Sie diese anschließen mit dem Innensechs- kantschlüssel (22) im Uhrzeigersinn fest. Halten Sie hierfür an der Kurbel für Höhenverstellung ent- gegen.

• Bringen Sie anschließend die Abdeckkappe für Kur- bel (3) wieder an der Kurbel für Höhenverstellung (4) an.

9.4 Entfernen der Transportsicherung und Schutz-

• Entfernen Sie die Transportsicherung (29) aus der Maschine. Kurbeln Sie gegebenenfalls die Hobel- einheit (16) mit Hilfe der Kurbel für Höhenverstellung (4) im Uhrzeigersinn nach oben. Entfernen Sie an- schließen die Schutzfolie (30) vom Hobeltisch (15).

9.5 Montage der Absaughaube (27) (Abb. 7 + 8)

• Bringen Sie die Absaughaube (27) an der Hobel- einheit (16) auf der Maschinenrückseite mit zwei Rändelschrauben für Absaughaube (20) an. Der Ab- saugstutzen (in Abb. 7 + 8 ist der Absaugadapter (5) bereits angebracht) weißt in die entgegengesetzte Richtung zur Kurbel für Höhenverstellung (4).

• Gegebenenfalls Absaugadapter (5) montieren/de- montieren.

9.6 Verstauen des Schiebestockes (Abb. 11+12)

• Bringen Sie den Schiebestock (28) wie in Abb. 11+12 gezeigt auf der Rückseite der Maschine an den beiden Schrauben der Schiebestockhalterung (31) an. Der Schiebestock muss gri󰀨bereit an der Maschine verstaut sein.

m ACHTUNG! Vor der Inbetriebnahme das Gerät unbedingt komplett montieren! m ACHTUNG! Ziehen Sie vor allen Wartungs-, Rei- nigungs-, und Einstellarbeiten den Netzstecker. m ACHTUNG!: Die Dickenhobelmaschine wurde spe- ziell zum Hobeln von festem Holz konzipiert.

• Dazu werden hochlegierte Hobelmesser (38) einge- setzt. Beim Dickenhobeln muss die Kontaktäche des Werkstückes ach sein. Werden größere oder schwerere Werkstücke bearbeitet, ist es notwendig, die Maschine auf der Standäche zu befestigen. m ACHTUNG! Die Maschine muss am Fußboden / Arbeitsplatte mit den geeigneten Schrauben / Schraubzwingen sicher befestigt werden, da Kippgefahr besteht. (Abb. 9 + 10)

• Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

m WARNUNG! Vor jeglichen Reinigungs-, Einstel- lungs-, Wartungs- oder Instandsetzungsarbeiten trennen Sie den Netzstecker von der Hauptstromver- sorgung!

• Überprüfen Sie regelmäßig, ob Hobelmesser und Klemmleiste fest an der Hobelwelle befestigt sind.

• Die Hobelmesser dürfen an der Hobelwelle maxi- mal 1mm überstehen.

• Prüfen Sie die Anti-Rückschlagklauen auf einwand- freie Funktion.

• Tragen Sie immer einen Augenschutz.

• Schneiden Sie niemals Einbuchtungen, Zapfen oder Formen.

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.

• Die Hobelwelle muss frei laufen können.

9.1 Standsichere Befestigung der Hobelmaschine

• Befestigen Sie die Maschine auf einem festen Un- tergrund mit Hilfe von vier Schrauben.

• Hierfür benden sich an der Maschinenbasis (10) an allen vier Seiten Befestigungslöcher Ø 10 mm (11). Den Abstand für die Befestigung können Sie Abb. 9 entnehmen.

9.2 Zuführ- (12) und Auslauftisch (6) (Abb. 3)

• Der Zuführ- (12) und Auslauftisch (6) ist vormontiert und verpackungsbedint nach oben geklappt.

• Klappen Sie den Zuführ- (12) und Auslauftisch (6) nach unten.

9.3 Montage der Kurbel für Höhenverstellung (4)

• Entfernen Sie zunächst die Abdeckkappe für Kurbel (3) von der Kurbel für Höhenverstellung (4).

• Setzen Sie die Kurbel für Höhenverstellung (4) auf die Kurbelaufnahme (26).www.scheppach.com

10.3 Dickenhobelbetrieb (Abb.15)

• Verbinden Sie den Netzstecker mit der Netzleitung (19).

• Drücken Sie die grüne Taste „I“ am Ein-/Ausschalter (18), um die Hobelmaschine zu starten.

• Legen Sie ein Werkstück auf den Zuführtisch (12).

• Um das Werkstück in die Maschine einzuführen, stellen Sie sich seitlich versetzt neben die Zufüh- rö󰀨nung. Führen Sie das Werkstück Richtung Ho- beltisch (15) zu.

• Werkstück langsam und gerade einschieben. Das Werkstück wird automatisch eingezogen. Werk- stück gerade durch die Hobelmaschine führen.

• Um das Werkstück aus der Maschine zu entneh- men, stellen Sie sich seitlich versetzt neben den Auslauftisch. Lange Werkstücke durch Rollenböcke abstützen.

• Schalten Sie nach Beendigung der Arbeit die Ma- schine ab. Drücken Sie dazu die rote Taste „0“ am Ein-/Ausschalter (18). Trennen Sie die Maschine an- schließend vom Netz.

10.4 Absauganlage (Abb. 1 + 8)

• Schließen Sie die Hobelmaschine am Absaugstut- zen (25), gegebenenfalls mit dem Absaugadapter (5) an eine Spanabsauganlage (nicht im Lieferum- fang) an.

• Zum Absaugen von Holzspänen und Holzstaub ist eine Absauganlage zu verwenden. Die Strömungs- geschwindigkeit am Absaugstutzen muss min. 20 m/s betragen.

10.5 Wechseln der Hobelmesser (Abb. 16-19)

m ACHTUNG! Ziehen Sie vor allen Wartungs-, Rei- nigungs-, und Einstellarbeiten den Netzstecker.

• Auf der Rückseite der Maschine bendet sich auf der Hobeleinheit (16) die Hobelwellenabdeckung (34) Darauf benden sich zwei Magnethalterungen (32) und eine Innensechskantschlüsselhalterung (33).

• Kurbeln Sie die Hobeleinheit ganz nach unten (sie- he 10.1)

• Entfernen Sie die Absaughaube (27) (siehe 9.4)

• Entfernen Sie die Hobelwellenabdeckung (34).

• Entfernen Sie hierfür die vier Innensechskant- schrauben für Hobelwellenabdeckung (35) mittels des Innensechskantschlüssels (22). m ACHTUNG! Hobelmesser sind scharf! zum Wech- seln der Hobelmesser immer geeignete Arbeitshand- schuhe tragen.

• Der Ein-/Ausschalter (18) bendet sich an der linken Seite der Maschine. Drücken Sie zum Einschalten der Maschine die grüne Taste „I“. Drücken Sie zum Ausschalten der Maschine die rote Taste „0“.

• Die Maschine ist mit einem Überlastschalter (17) zum Schutz des Motors ausgestattet. Im Falle ei- ner Überlastung stoppt die Maschine automatisch. Nach einer Weile kann der Überlastschalter (17) wieder zurückgesetzt werden. m ACHTUNG! Die Maschine startet wenn Sie den Überlastschutztaster eindrücken!

• Verwenden Sie bei der Bearbeitung von langen Werkstücken Rolltische oder eine ähnliche Ab- stützvorrichtung. Diese Zusatzausrüstungen sind in Fachmärkten erhältlich. Sie müssen auf Zufuhr und Abnahmeseite der Hobelmaschine platziert werden. Die Höheneinstellung muss so erfolgen, dass das Werkstück waagrecht in die Maschine geführt wer- den kann und waagrecht herausgenommen werden kann.

10.1 Einstellung der gewünschten Höhe (Abb.13)

• Stellen Sie die gewünschte Höhe der Hobeleinheit (16) mit Hilfe der Kurbel für Höhenverstellung (4) ein. Der Skalenzeiger (8) zeigt die Höhe der Hobel- einheit (16) über dem Hobeltisch (15) an der Höhen- skala (9) an.

• Wichtig hierbei ist, die Höhe der Hobeleinheit (16) von unten nach oben einzustellen, d.h. Kurbeln Sie die Hobeleinheit (16) zunächst weiter nach unten (ca.5mm) als die gewünschte Höhe. Anschließend kurbeln sie die Hobeleinheit (16) in die gewünschte Höhe nach oben.

• Eine Umdrehung der Kurbel für Höheneinstellung entspricht in etwa 2mm Höhenverstellung.

10.2 Schnitttiefenmessung (14) (Abb. 14)

• Die Dickenhobelmaschine ist mit einer Schnitttie- fenmessung (14) ausgestattet. Der Zeiger an der Schnitttiefenmessung (14) zeigt die Schnitttiefe an, wenn das Werkstück zwischen dieser und dem Ho- beltisch, bei eingestellter gewünschter Hobelstärke, positioniert wird.

• Die Schnitttiefe sollte 2,8 mm nicht überschreiten. Falls nötig, muss das Werkstück mehrmals geho- belt werden, um die Stärke zu erreichen. Gegebe- nenfall mit einem Messschieber (nicht im Lieferum- fang enthalten) nachmessen.www.scheppach.com

• Nur mit scharfen Hobelmessern arbeiten!

• Werkstück mit dem dickeren Ende voraus einfüh- ren, hohle Seite unten.

• Die maximale Spanabnahme dieser Hobelmaschi- ne beträgt 2,8 mm. Dieses Maß darf jedoch nur bei folgenden Faktoren ausgenutzt werden: - Bei einer Werkstückbreite von 152 mm; - Bei Verwendung sehr scharfer Hobelmesser; - Beim Hobeln weicher Hölzer. Andernfalls besteht die Gefahr, dass das Gerät überlastet wird. Bearbeiten Sie ein Werkstück am besten in mehreren Arbeitsgängen, bis die ge- wünschte Dicke erreicht ist.

• Bei zunehmender Werkstückbreite muss die Span- abnahme verringert werden.

• Bleibt das Werkstück stecken, Hobeleinheit um ca.1 mm (1/2 Kurbeldrehung) anheben. Werkstück nach Möglichkeit längs zum Faserverlauf hobeln.

• Die Oberächenqualität ist besser wenn in mehre- ren Durchgängen jeweils weniger Material abge- nommen wird.

• Maschine ausschalten, wenn nicht unmittelbar wei- tergearbeitet werden soll.

• Werkstücke die kürzer als 152 mm sind, dürfen nicht bearbeitet werden.

• Max. 2 Werkstücke gleichzeitig hobeln. An den bei- den Außenseiten zuführen.

• Bei kurzen Werkstücken den Schiebestock verwen- den.

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungs- leitung müssen diesen Vorschriften entsprechen.

• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbe- dingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.

• Das Gerät kann bei ungünstigen Netzverhältnis- sen zu vorübergehenden Spannungsschwankun- gen führen.

• Entfernen Sie die 6 Verschraubungen Hobelmesser (36) mit dem Innensechskantschlüssel (22).

• Entfernen Sie die Klemmleiste (37) und das Ho- belmesser (38) vorsichtig mit den beiden Magne- ten (21) von der Hobelwelle (40). Achten Sie darauf, die beiden Federn zur Hobelmessersicherung (39) nicht zu verlieren.

• Das Hobelmesser (38) kann nun gedreht, bzw. ein neues Hobelmesser (38) kann eingesetzt wer- den. Sollten Sie das Hobelmesser wenden, markie- ren Sie die bereits verwendete Schneide mit einem Wasserfesten Stift.

• Montieren Sie das Hobelmesser (38) an der Hobel- welle in umgekehrter Richtung. Achten Sie darauf dass die Hobelmesseraufnahmestifte (41) ein Ver- schieben der Hobelmessers (38) verhindern. Ach- ten Sie des Weiteren darauf, dass die beiden Fe- dern Hobelmessersicherung (39) an der richtigen Position sind. Ein weiteres Justieren ist nicht erfor- derlich.

• Ziehen Sie die Verschraubung Hobelmesser gut an. Überprüfen Sie dies mehrmals.

• Wiederholen Sie die oben beschriebenen Schritte für das zweite Hobelmesser (38) welches Sie durch vorsichtiges Drehen der Hobelwelle (40) erreichen können.

• Nach dem Hobelmesserwechsel montieren Sie die Hobelwellenabdeckung (34) und Absaughaube (27) in umgekehrter Richtung.

10.6 Kohlebürstenwechsel (Abb. 20)

m ACHTUNG! Ziehen Sie vor allen Wartungs-, Rei- nigungs-, und Einstellarbeiten den Netzstecker.

• Kontrollieren Sie den Zustand der Bürsten nach ca. 50 Betriebsstunden. Bei einer Bürstenlänge unter 3mm sollten diese ersetzt werden. (2 Stück erfor- derlich) Immer paarweise tauschen.

10.7 Werkstückrückführrollen (Abb.1 )

Die Werkstückrückführrollen (2) dienen dazu, ein fer- tig gehobeltes Werkstück zurückzugeben oder auf der Maschine abzulegen, ohne dass das Maschinenge- häuse (1) verkratzt wird.www.scheppach.com

Anbringungsart M Anschlussmethode, bei der die Anschlussleitung ohne Spezialwerkzeug leicht, ohne Hilfe eines Spezialwerk- zeugs, durch eine Spezialleitung, beispielsweise mit angespritzter Biegeschutztülle oder gecrimpten An- schlüssen, ersetzt werden kann.

13. Reinigung, Wartung und

Ersatzteilbestellung Allgemeine Wartungsmaßnahmen Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Ver- längerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor. Benutzen Sie zur Reinigung des Kunststo󰀨es keine ätzenden Mittel. m WARNUNG! Vor jeglichen Reinigungs-, Einstel- lungs-, Wartungs- oder Instandsetzungsarbeiten trennen Sie den Netzstecker von der Hauptstromver- sorgung!

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedri- gem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach je- der Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststo󰀨teile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräte- innere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektri- schen Schlages.

• Späneauswurf und/ oder Staubabsaugung regelmä- ßig reinigen.

• Gerät niemals mit Wasser abspritzen!

• Das Produkt ist ausschließlich zur Verwendung an Anschlusspunkten vorgesehen, die a) eine maximale zulässige Netzimpedanz Z max

0,357 Ω nicht überschreiten, oder b) die eine Dauerstrombelastbarkeit des Netzes von mindestens 100 A je Phase haben.

• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsun- ternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betreiben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt. Wichtige Hinweise: Bei Überlastung des Motors schaltet dieser selbststän- dig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeich- nung H05VV-F. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift. Beim Einphasen-Wechselstrommotor empfehlen wir, für Maschinen mit hohem Anlaufstrom (ab 3000 Watt), eine Absicherung von C 16A oder K 16A!www.scheppach.com

Transportieren Sie die Maschine nur mittels den bei- den Handgri󰀨en. (7) Zum Transport ist die Maschine vom Netzt zu trennen.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder un- zugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Werkzeug in der Originalverpa- ckung auf. Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedie- nungsanleitung bei dem Werkzeug auf.

16. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe)

Schmieren Sie nach etwa 10 Betriebsstunden folgen- de Teile periodisch:

• Anti- Rückschlagklauen (42)

• Gewindestange zur Höheneinstellung der Hobelein- heit (43)

• Führungssäulen der Höheneinstellung (44) Verwenden Sie ausschließlich Trockenschmiermittel. Zuführtisch, Auslauftisch, Dickenhobeltisch, Zufüh- rungs- /Ausgabewalzen und Anti-Rückschlagklauen müssen grundsätzlich harzfrei gehalten werden. Ver- schmutzte Zuführungs-/Ausgabewalzen oder Anti- Rückschlagklauen müssen gereinigt werden. Um ein Überhitzen des Motors zu verhindern, ist der Staub, der sich in den Belüftungsö󰀨nungen ansetzt, regel- mäßig zu entfernen. Verbessern Sie die Gleitfähigkeit der Tische, indem Sie sie periodisch mit Gleitmittel behandeln.

13.2.2 Schneidwerkzeug

Messer, Klemmleiste und Hobelwelle müssen regel- mäßig von Harz befreit werden. Reinigen Sie diese mit entsprechendem Harzentferner.

13.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Artikelnummer des Gerätes

• Ident-Nummer des Gerätes

• Ersatzteilnummer des erforderlichen Ersatzteils Reparaturen und Arbeiten, die nicht in dieser Anlei- tung beschrieben wurden, nur von qualiziertem Fach- personal durchführen lassen. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile:* Keilriemen, Kohlebürsten, Hobelmes- ser, Schiebestock, Gummiwalzen

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.www.scheppach.com

Störung Mögliche Ursache Abhilfe Maschine lässt sich nicht einschalten

• Keine Netzspannung vorhan- den Kohlebürsten abgenützt

• Spannungsversorgung kontrollieren Maschine in die Kundendienstwerkstatt bringen Maschine ohne Funktion oder stoppt plötzlich

• Motor oder Schalter defekt

• Sicherung überprüfen / Überlastschutz am Gerät prüfen

• Motor oder Schalter von einer Elektrofachkraft überprüfen lassen Netzseitige Vorsicherung kontrollieren Die Maschine läuft durch den eingebauten Unterspannungsschutz nicht von selbst wieder an und muss nach Spannungswiederkehr er- neut eingeschaltet werden. Maschine bleibt während des Hobelns stehen

• Hobelmesser stumpf/ver- schlissen

• Überlastschalter hat aus- gelöst

• Zu große Spanabnahme

• Messer wechseln oder schärfen

• Nach Abkühlzeit Motor wieder einschalten

• Spanabnahme verringern Werkstück klemmt beim Dickenhobeln

• Schnitttiefe zu groß • Schnitttiefe reduzieren und Werkstück in meh- reren Arbeitsgängen bearbeiten Drehzahl sinkt während des Hobelns ab

• Zu große Spanabnahme

• Spanabnahme verringern

• Messer austauschen Unbefriedigender Ober- ächenzustand

• Hobelmesser stumpf/ver- schlissen

• Hobelmesser durch Späne zugesetzt

• Ungleichmäßige Zuführung

• Messer wechseln oder schärfen

• Werkstück mit konstantem Druck und reduzier- ter Zuführungsgeschwindigkeit zuführen Bearbeitete Oberäche zu rau

• Werkstück enthält noch zu viel Feuchtigkeit

• Werkstück trocknen Bearbeitete Oberäche rissig

• Werkstück wurde gegen die Wuchsrichtung bearbeitet

• Zu viel Material auf einmal abgehobelt

• Werkstück von der Gegenrichtung bearbeiten

• Werkstück in mehreren Arbeitsgängen be- arbeiten

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.www.scheppach.com

Zu geringer Werkstück- vorschub beim Dicken- hobeln

• Dickentisch verharzt

• Vorschubrollen zu rutschig

• Reinigen und Gleitwachs auftragen

• Mit Schleifpapier leicht aufrauen Späneauswurf beim Dickenhobeln verstopft (ohne Absaugung)

• Zu große Spanabnahme

• Spanabnahme verringern

• Werkstück trocknen Späneaustritt mit Absau- gung beim Dickenhobeln verstopft

• Absaugung zu schwach • Es muss ein Absauggerät eingesetzt werden, welches am Absaug-Anschlussstutzen eine Luftgeschwindigkeit von mindestens 20 m/s gewährleistet Regelmäßige Wartungsperiode Vor jeder Inbetrieb- nahme Bei Bedarf Wöchent- lich Nach 6 Monaten Überprüfung Hobelmesser auf ein- wandfreien Zustand Kontrollieren X Ersetzen X X Überprüfung Funktionstüchtigkeit Sicherheitseinrichtungen Kontrollieren X Ersetzen X Reinigung der Maschine von Staub / Späne Reinigen

Überprüfung der Antriebsriemen auf Spannung und Zustand / Abnutzung Kontrollieren X Ersetzen Einölen / Einschmieren aller beweglichen Verbindungs- teile X Xwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

6. Technische gegevens

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

18. Konformitätserklärung
