GEBRUIKSAANWIJZING BCMP470X SCHEPPACH

Accu grasmaaier | Vertaling van de originele gebruiksaanwijzing ...................................... 70

• Responsabile per la documentazione: David Rümpelein Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 13.02.2025 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management IT | 69www.scheppach.comInhoudsopgave 1 Inleiding p. 70

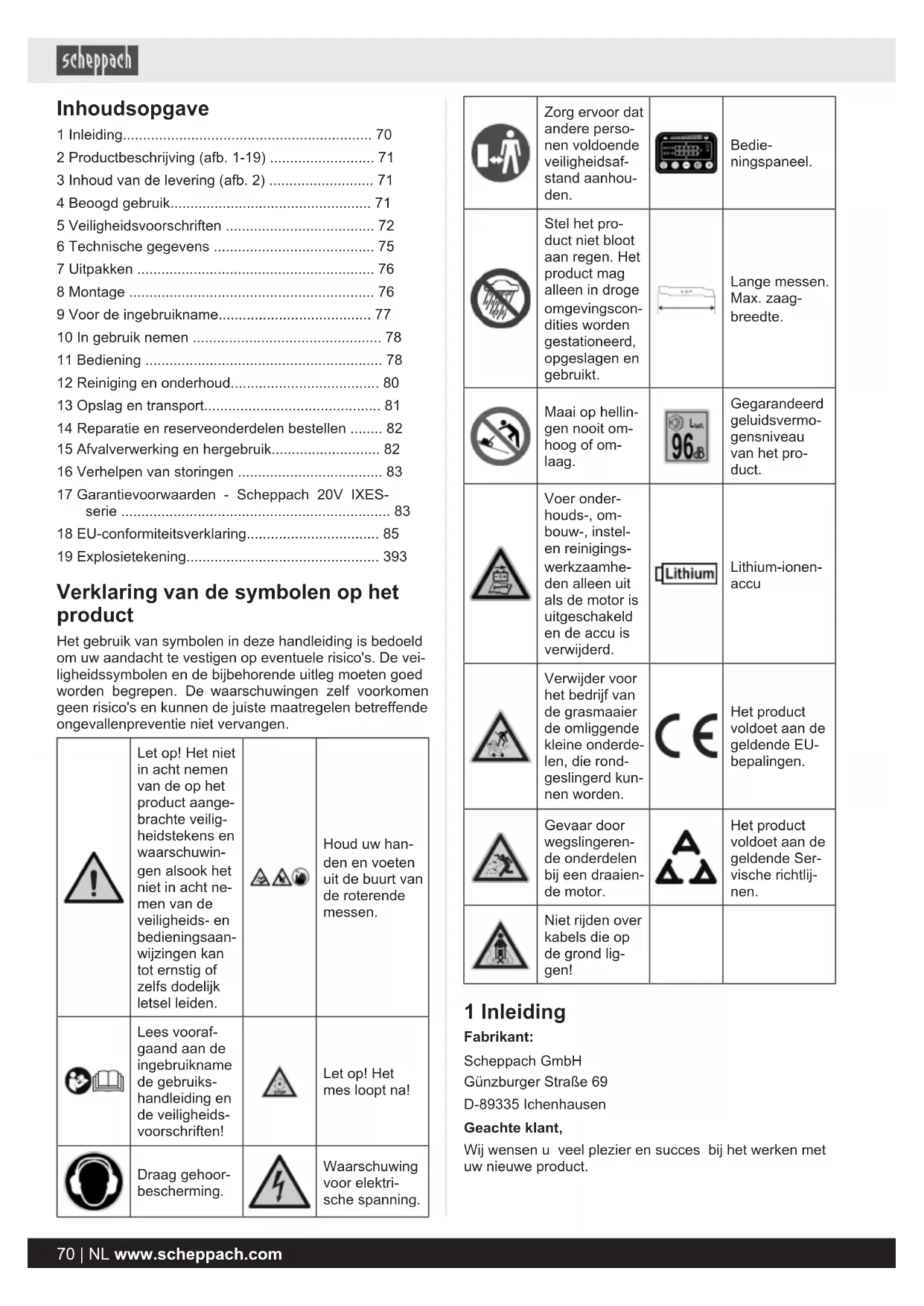

• 2 Productbeschrijving (afb. 1-19) p. 71
• 3 Inhoud van de levering (afb. 2) p. 71
• 4 Beoogd gebruik p. 71
• 5 Veiligheidsvoorschriften p. 72
• 6 Technische gegevens p. 75
• 7 Uitpakken p. 76
• 8 Montage p. 76
• 9 Voor de ingebruikname p. 77
• 10 In gebruik nemen p. 78
• 11 Bediening p. 78
• 12 Reiniging en onderhoud p. 80
• 13 Opslag en transport p. 81
• 14 Reparatie en reserveonderdelen bestellen p. 82
• 15 Afvalverwerking en hergebruik p. 82
• 16 Verhelpen van storingen p. 83
• 17 Garantievoorwaarden - Scheppach 20V IXES- serie p. 83
• 18 EU-conformiteitsverklaring p. 85
• 19 Explosietekening Verklaring van de symbolen op het product Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De vei- ligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen. Let op! Het niet in acht nemen van de op het product aange- brachte veilig- heidstekens en waarschuwin- gen alsook het niet in acht ne- men van de veiligheids- en bedieningsaan- wijzingen kan tot ernstig of zelfs dodelijk letsel leiden. Houd uw han- den en voeten uit de buurt van de roterende messen. Lees vooraf- gaand aan de ingebruikname de gebruiks- handleiding en de veiligheids- voorschriften! Let op! Het mes loopt na! Draag gehoor- bescherming. Waarschuwing voor elektri- sche spanning. Zorg ervoor dat andere perso- nen voldoende veiligheidsaf- stand aanhou- den. Bedie- ningspaneel. Stel het pro- duct niet bloot aan regen. Het product mag alleen in droge omgevingscon- dities worden gestationeerd, opgeslagen en gebruikt. Lange messen. Max. zaag- breedte. Maai op hellin- gen nooit om- hoog of om- laag. Gegarandeerd geluidsvermo- gensniveau van het pro- duct. Voer onder- houds-, om- bouw-, instel- en reinigings- werkzaamhe- den alleen uit als de motor is uitgeschakeld en de accu is verwijderd. Lithium-ionen- accu Verwijder voor het bedrijf van de grasmaaier de omliggende kleine onderde- len, die rond- geslingerd kun- nen worden. Het product voldoet aan de geldende EU- bepalingen. Gevaar door wegslingeren- de onderdelen bij een draaien- de motor. Het product voldoet aan de geldende Ser- vische richtlij- nen. Niet rijden over kabels die op de grond lig- gen! 1 Inleiding Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Geachte klant, Wij wensen u veel plezier en succes bij het werken met uw nieuwe product. 70 | NL www.scheppach.comAanwijzing: De fabrikant van dit product is volgens de van kracht zijn- de wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ont- staan bij: p. 393

• Ondeskundige behandeling

• Het niet in acht nemen van de gebruikshandleiding

• Reparaties door derden, niet geautoriseerde vakmen- sen

• Inbouw en vervanging van niet-originele reserveon- derdelen

• Gebruik dat niet conform de voorschriften is Let op: De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het pro- duct veilig, vakkundig en economisch werkt, hoe u geva- ren vermijdt, reparatiekosten uitspaart, uitvaltijden vermin- dert en de betrouwbaarheid en levensduur van het pro- duct verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen. Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangege- ven toepassingen. Bewaar de gebruikshandleiding daar- om goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden. 2 Productbeschrijving (afb. 1-19)

1. Veiligheidsbeugel

3. Beugel rijaandrijving

9. Onderste duwbeugel

12. Wateraansluiting

3 Inhoud van de levering (afb. 2) Pos. Aantal Aanduiding 5a. 2 x Platte kopschroef M6x55 mm 5b. 2 x Volgring (binnen – Ø 11,5 mm) 5c. 2 x Snelspanhendel 5d. 2 x Draadbus M6 5e. 2 x Tussenstukken 6a. 1 x Kabelclip (groot) 6e. 2 x Kabelclip (klein)

8. 1 x Grasopvangbak

9. 1 x Onderste duwbeugel

1 x Accu grasmaaier 1 x Gebruikshandleiding

• = niet altijd meegeleverd! 4 Beoogd gebruik Het product is uitsluitend bestemd voor het maaien van gazons en grasoppervlakken in huishoudelijk bereik. Deze accu grasmaaier is geschikt voor een gazonopper- vlak van ca. 800-900 m². Het feitelijke gazonoppervlak wordt beïnvloed door facto- ren als acculading, accugrootte (ah), vochtigheid van ga- zon, snijhoogte, mosbegroeiing of grasdichtheid. Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand- is niet volgens de voorschriften. Voor hieruit ontstane schade of verwondin- gen, van welke soort dan ook, is de gebruiker en niet de fabrikant aansprakelijk. Ook de naleving van de veiligheidsvoorschriften, de mon- tagehandleiding en de aanwijzingen in de gebruikshand- leiding maken deel uit van het beoogd gebruik. Personen, die het product bedienen of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren. NL | 71www.scheppach.comDe fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloei- ende schade. Het product mag uitsluitend met de originele onderdelen en originele accessoires van de fabrikant worden ge- bruikt. De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangege- ven afmetingen moeten in acht worden genomen. Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toe- passingen zijn ontworpen. Wij aanvaarden geen aanspra- kelijkheid wanneer het product in bedrijfsmatige, ambach- telijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet. Verklaring van de signaalwoorden in de gebruikshandleiding GEVAAR Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien de- ze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft. WAARSCHUWING Signaalwoord voor aanduiding van een mo- gelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden. VOORZICHTIG Signaalwoord voor aanduiding van een mo- gelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden. LET OP Signaalwoord voor aanduiding van een mo- gelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben. 5 Veiligheidsvoorschriften Algemene veiligheidsvoorschriften voor elektrische apparaten WAARSCHUWING Lees alle veiligheidsvoorschriften, aanwijzin- gen, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn mee- geleverd. Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken. Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik. Het in de veiligheidsvoorschriften gebruikte begrip "Elek- trisch gereedschap" is van toepassing op netgevoed elek- trisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

1) Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen lei- den tot ongevallen. b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brand- bare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dam- pen kunnen ontbranden. c) Houd kinderen en andere personen tijdens het ge- bruik uit de buurt van het elektrische gereed- schap. Bij afbuiging kunt u de controle over het elek- trische apparaat verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereed- schap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Ge- bruik geen adapterstekker samen met geaard elek- trisch gereedschap. Ongewijzigde stekkers en pas- sende stopcontacten verminderen het risico op elektri- sche schok. b) Let op dat u geen fysiek contact maakt met geaar- de onderdelen zoals bijv. buizen, radiatoren, elek- trische haarden, koelkasten. Er bestaat een ver- hoogd risico op een elektrische schok als uw lichaam geaard is. c) Gebruik het product niet in de regen of bij nat om- standigheden. Dit kan het risico op een elektrische schok verhogen. d) Gebruik het netsnoer niet om het elektrische ge- reedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok. e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden verme- den, gebruik dan een aardlekschakelaar. Het ge- bruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3) Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of on- der invloed bent van drugs, alcohol of medica- 72 | NL www.scheppach.commenten. Een moment van onachtzaamheid bij ge- bruik van het elektrische gereedschap kan leiden tot ernstig letsel. b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlij- ke beschermingsmiddelen zoals een stofmasker, an- tislip-veiligheidsschoenen, een veiligheidshelm of ge- hoorbescherming, al naar gelang het soort gereed- schap en de toepassing ervan, verkleint het risico op verwondingen. c) Vermijd ingebruikname zonder toezicht. Contro- leer of het elektrisch gereedschap is uitgescha- keld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en onge- vallen leiden. d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draai- end onderdeel van het elektrische gereedschap be- vindt, kan verwondingen veroorzaken. e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door be- wegende delen. g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aange- sloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen. h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektri- sche apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen lei- den.

4) Gebruik en behandeling van het

elektrische gereedschap a) Zorg dat het elektrische gereedschap niet overbe- last raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veili- ger in het aangegeven vermogensbereik. b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is ge- vaarlijk en moet gerepareerd worden. c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstel- lingen wijzigt, inzetstukken vervangt of het elektri- sche apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart. d) Bewaar niet-gebruikte elektrische apparaten bui- ten bereik van kinderen. Laat het elektrisch appa- raat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt. e) Voer zorgvuldig onderhoud uit aan elektrische ap- paraten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klem- men, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereed- schap wordt beïnvloed. Laat beschadigde onder- delen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten. f) Houd snijgereedschap scherp en schoon. Zorgvul- dig onderhouden snijgereedschap met scherpe snij- randen klemt minder snel vast en is makkelijker te ge- bruiken. g) Gebruik elektrische apparaten, inzetstuk, inzet- stukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werk- zaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties. h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en gree- poppervlakken glad zijn, kan het elektrisch gereed- schap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5) Gebruik en behandeling van het

accugereedschap a) Laad de accu's alleen op met laders die door de fabrikant zijn aanbevolen. Een oplader die voor de ene accu geschikt is, hoeft nog niet geschikt te zijn voor andere accu's. In een dergelijk geval kan brand ontstaan. b) Gebruik alleen de hiervoor bedoelde accu's in de elektrische apparaten. Gebruik van andere accu's kan letsel veroorzaken en brandgevaar opleveren. c) Houd de niet gebruikte accu verwijderd van paper- clips, munten, sleutels, spijkers, schroeven of an- dere kleine metalen voorwerpen die een overbrug- ging van de contacten kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan tot schroei- plekken of brand leiden. d) Bij verkeerde toepassing kan vloeistof uit de accu uittreden. Vermijd contact met deze vloeistof. Spoel de vloeistof bij toevallig contact af met wa- ter. Als de vloeistof in de ogen terechtkomt, moet u een arts consulteren. Uittredende accuvloeistof kan de huid irriteren of brandwonden veroorzaken. e) Gebruik geen beschadigde of gewijzigde accu. Be- schadigde of gewijzigde accu's kunnen onvoorspel- baar gedrag vertonen en leiden tot vuur, explosie of gevaar voor letsel. f) Stel een accu niet bloot aan vuur of te hoge tem- peraturen. Vuur of temperaturen boven 130 °C kun- nen een explosie veroorzaken. NL | 73www.scheppach.comg) Neem alle aanwijzingen voor het opladen in acht en laad de accu of het accugereedschap nooit bui- ten het in de gebruikshandleiding aangegeven temperatuurbereik. Onjuist opladen of laden buiten het toegestane temperatuurbereik kan de accu versto- ren en het brandgevaar verhogen.

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hier- mee wordt de veiligheid van het elektrische gereed- schap gewaarborgd. b) Voer nooit onderhoud aan beschadigde accu's uit. Al het onderhoud van accu's mag uitsluitend door de fabrikant of gevolmachtigde servicecentra worden uit- gevoerd. Veiligheidsvoorschriften voor grasmaaiers a) Gebruik de grasmaaier niet bij slechte weersom- standigheden, met name niet bij gevaar voor on- weer. Dit verkleint het risico om door de bliksem ge- troffen te worden. b) Controleer het werkgebied grondig op wilde die- ren. Wilde dieren kunnen gewond raken door de draaiende grasmaaier. c) Inspecteer het werkgebied grondig en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen. Weggeslingerde onderdelen kunnen letsel veroorzaken. d) Controleer voordat u de grasmaaier gebruikt altijd of het maaimes en de maaier niet versleten of be- schadigd zijn. Versleten of beschadigde onderdelen verhogen het risico op letsel. e) Controleer de grasvanginrichting regelmatig op slijtage. Een versleten of beschadigde grasvangin- richting verhoogt het risico op letsel. f) Laat de veiligheidsafdekkingen op hun plaats. Vei- ligheidsafdekkingen moeten operationeel zijn en goed vastzitten. Een losse, beschadigde of niet goed werkende veiligheidsafdekking kan tot letsel leiden. g) Houd de luchtinlaten van de koeling vrij van afzet- tingen. Verstopte luchtinlaten en afzettingen kunnen leiden tot oververhitting of brandgevaar. h) Draag altijd slipvaste veiligheidsschoenen wan- neer u de grasmaaier bedient. Werk nooit op blote voeten of met open sandalen. Dit verkleint het risico op voetletsel door contact met het draaiende maai- mes.

i) Draag altijd een lange broek wanneer u de gras-

maaier bedient. Blote huid vergroot de kans op letsel door weggeslingerde onderdelen. j) Bedien de grasmaaier niet in nat gras. Loop hierbij en ren niet. Dit verkleint de kans op uitglijden en val- len, wat letsel tot gevolg kan hebben. k) Gebruik de grasmaaier niet op te steile hellingen. Dit verkleint het risico op verlies van controle, uitglij- den en vallen, wat kan leiden tot letsel. l) Als u op hellingen werkt, zorg er dan voor dat u stevig staat; werk altijd dwars op de helling, nooit omhoog of omlaag, en wees uiterst voorzichtig als u van richting verandert. Dit verkleint het risico op verlies van controle, uitglijden en vallen, wat kan lei- den tot letsel. m) Wees vooral voorzichtig wanneer u achteruit maait of wanneer u de maaier naar u toe trekt. Wees u altijd bewust van uw omgeving. Dit ver- kleint het risico op struikelen tijdens de werkzaamhe- den. n) Raak geen messen of andere gevaarlijke onderde- len aan die nog bewegen. Dit verkleint het risico op letsel door bewegende delen. o) Zorg ervoor dat alle schakelaars zijn uitgescha- keld en verwijder de veiligheidssleutel voordat u vastgelopen materiaal verwijdert of de grasmaaier schoonmaakt. Onverwachte bediening van de gras- maaier kan leiden tot ernstig letsel. p) Als er vreemde voorwerpen worden aangetroffen, schakelt u het product direct uit en verwijdert u de ac- cu. Controleer het product op beschadigingen en voer de noodzakelijke reparaties uit voordat u het product opnieuw start en ermee gaat werken. Indien het pro- duct bij het starten ongewoon sterk trilt, moet deze di- rect worden onderzocht. Aanvullende veiligheidsvoorschriften

• Laat de grasmaaier niet gebruiken door kinderen of andere personen die de gebruikshandleiding niet ken- nen. Lokale voorschriften kunnen de minimumleeftijd van de gebruiker definiëren.

• Maai nooit wanneer er personen, kinderen of dieren in de buurt zijn. Denk eraan dat de bestuurder of de ge- bruiker van de machine verantwoordelijk is voor onge- vallen met andere personen of hun eigendommen.

• Maai alleen bij voldoende zicht. Zorg dat derden uit de buurt blijven.

• Als u het product aan een andere persoon overdraagt, moet deze gebruikshandleiding eveneens worden ver- strekt. LET OP er gevaar voor steenslag bestaat! Rijd nooit met een lopende motor over grind.

• Voor gebruik moet door een visuele controle altijd worden gecontroleerd of het mes en de bevestigings- bouten versleten of beschadigd zijn. Om eventueel onbalans te vermijden, moeten versleten of bescha- digde messen en bevestigingsbouten altijd per set worden vervangen.

• Wees voorzichtig bij instelwerkzaamheden aan het product en voorkom het inklemmen van vingers tus- sen de bewegende messen en stijve apparaatdelen.

• Wees bijzonder voorzichtig bij het maaien op oneffen ondergrond, op aangrenzende stortplaatsen, groeven of dijken.

• Vermijd plaatsen waarbij de wielen niet meer grijpen of het maaien niet stabiel is.

• Het gebruik van het product met overmatige snelheid kan het risico op ongevallen verhogen.

• Let in de buurt van straten op het wegverkeer.

• Til of draag een grasmaaier nooit terwijl de motor loopt. 74 | NL www.scheppach.com• Stop de messen indien de grasmaaier moet worden gekanteld, bij transport of op andere oppervlakken als gras en indien de grasmaaier voor en naar het te maaien oppervlak wordt verplaatst.

• Start de motor voorzichtig, overeenkomstig de aanwij- zingen van de fabrikant. Let op voldoende afstand van de voeten tot de messen.

• Bij het starten van de motor mag de grasmaaier niet worden gekanteld, alleen indien de grasmaaier bij het proces moet worden opgetild. In dit geval kantelt u de grasmaaier slechts zo ver, als absoluut noodzakelijk, en tilt u uitsluitend de zijde op die richting de bediener is gekeerd.

• Breng handen of voeten nooit tegen of over de draai- ende delen. Houd u altijd buiten het bereik van de uit- werpopening.

• Gebruik alleen messen en accessoires die door de fa- brikant worden aanbevolen. Bij gebruik van andere in- zetstukken en accessoires bestaat gevaar voor ver- wonding.

• Houd het product altijd in een goede bedrijfstoestand.

• Het is noodzakelijk om voldoende pauzes te nemen om lawaai en trillingen te verminderen.

• Let op: onjuist onderhoud, het gebruik van niet-confor- me reserveonderdelen of het verwijderen of wijzigen van veiligheidsvoorzieningen kan schade aan het pro- duct en lichamelijk letsel van de persoon die ermee werkt tot gevolg hebben.

• Let erop dat de veiligheidssystemen of inrichtingen van het product niet gemanipuleerd of gedeactiveerd mogen worden. Verwijder nooit delen die voor de vei- ligheid dienen. VOORZICHTIG De grasmaaier mag niet worden gebruikt, zonder dat de volledige grasopvanginrichting of de zelfsluitende veilig- heidsvoorziening voor de uitwerpopening is aange- bracht.

• Gebruik de grasmaaier nooit met beschadigde veilig- heidsvoorzieningen of veiligheidsroosters of zonder aangebouwde veiligheidsvoorzieningen bijv. stoot- plaat en/of inrichtingen om het gras op te vangen. Restrisico's Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Beschadiging van het gehoor, als de voorgeschreven gehoorbescherming niet wordt gedragen.

• Restrisico's kunnen worden geminimaliseerd als de “veiligheidsvoorschriften” en het “gebruik conform de voorschriften” alsook de bedieningshandleiding wor- den opgevolgd.

• Gebruik het product zoals in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw product.

• Bovendien kunnen er ondanks alle getroffen voorzie- ningen verborgen restrisico's bestaan. WAARSCHUWING Dit elektrisch apparaat genereert een elektromagne- tisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ern- stig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabri- kant van het medische implantaat te raadplegen voor- dat het elektrische apparaat wordt gebruikt. WAARSCHUWING Bij langdurige werkzaamheden kunnen door de trillin- gen stoornissen in de doorbloeding in de handen van de gebruiker optreden (witte vinger syndroom). Raynaud-syndroom (dove vingers) is een vaatziekte, waarbij kleine bloedvaten in de vingers en tenen acuut verkrampen. De desbetreffende lichaamsdelen worden dan niet meer voldoende van bloed voorzien waardoor ze een bleke kleur krijgen. Het frequente gebruik van trillende producten kan zenuwbeschadigingen veroorza- ken bij personen met een verminderde doorbloeding (bijv. rokers, diabetici). Als u ongewone beperkingen bespeurt, stopt u direct de werkzaamheden en raadpleegt u een arts. LET OP Het product maakt deel uit van de 20V IXES serie en mag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie wor- den opgeladen. Let hierbij op de specificaties van de fa- brikant. WAARSCHUWING Neem de veiligheidsvoorschriften en aanwij- zingen voor het opladen en het juiste gebruik in acht zoals in de gebruikshandleiding van uw accu en oplader van de 20V IXES serie aangegeven. Een gedetailleerde beschrijving voor het laadproces en overige informatie vindt u in deze afzonderlijke bediening. 6 Technische gegevens Nominale spanning 40V (2x20V) zaagbreedte 470 mm Snijhoogte 7-voudig verstelbaar Hoogteverstelling 26/32/39/47/57/69/80 mm Volume opvangzak 75 L Gewicht (zonder accu) 30,85 kg Fabrikant: Royal Garden Mescode: RG470 Technische wijzigingen voorbehouden! NL | 75www.scheppach.comGeluid en trilling WAARSCHUWING Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, draag dan geschikte gehoorbescherming voor u en personen in de omgeving. De waarden voor geluid en vibratie zijn bepaald door mid- del van een gestandaardiseerde meetprocedure. Geluidswaarden Geluidsdrukniveau L

94,5 dB Gewaarborgd geluidsvermogensniveau L

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn gemeten volgens een stan- daardtestmethode en kunnen worden gebruikt om elektri- sche apparaten met elkaar te vergelijken. De aangegeven geluidsemissiewaarden en de aangege- ven totale trillingswaarde kunnen ook worden gebruikt als voorlopige indicatie van de belasting. WAARSCHUWING De geluidsemissies en de trillingsemissie- waarde kunnen van de opgegeven waarde af- wijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waarop het elektrische apparaat wordt ge- bruikt en de aard van het werkstuk dat wordt bewerkt. Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbij moeten alle aspecten van de bedrijfscyclus in aanmer- king worden genomen (zoals de tijd dat de machine uit- geschakeld is en de tijd dat deze ingeschakeld is, maar onbelast draait). 7 Uitpakken WAARSCHUWING Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• Open de verpakking en haal het product er voorzichtig uit.

• Verwijder het verpakkingsmateriaal evenals de ver- pakkings- en transportbeveiligingen (indien voorhan- den).

• Controleer of de inhoud van de levering volledig is.

• Controleer het product en de hulpstukken op trans- portschade. Meld eventuele schade direct bij het transportbedrijf dat het product heeft bezorgd. Recla- maties op een later tijdstip worden niet erkend.

• Bewaar de verpakking indien mogelijk tot na het ver- strijken van de garantietijd.

• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandlei- ding.

• Gebruik bij accessoires alsook slijtage- en reserveon- derdelen uitsluitend originele onderdelen. Reserveon- derdelen zijn verkrijgbaar bij de leverancier.

• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan. 8 Montage VOORZICHTIG Gevaar voor letsel! Plaats de accu pas, als het accu-gereedschap klaar is voor gebruik. VOORZICHTIG Gevaar voor verwonding door draaiend mes. Voer de werkzaamheden aan het product uitsluitend uit bij een uitgeschakeld en stilstaand mes! LET OP Het product voor de ingebruikstelling in ieder geval volledig monteren! LET OP Let op dat bij de montage van de kabel niet bekneld raakt.

8.1 Montage van de onderste

duwbeugel(9) (afb.3-5)

1. Lijn de onderste duwbeugel (9) uit met de overeen-

komstige bevestigingspunten van de grasmaaier.

2. Let op dat de nokken van de vergrendelknoppen (9e)

juist in de borggaten zijn gepositioneerd. Er zijn drie posities mogelijk.

3. Monteer één platte kopbout (9a) door elk van de be-

vestigingsgaten van de grasmaaier en de onderste duwbeugel (9).

4. Plaats een volgring (9b) op elke platte kopbout (9a) en

zet ze vast met een snelspanhendel (9c).

5. Zorg ervoor dat de vergrendelknoppen (9e) aan beide

zijden juist en op dezelfde hoogte zijn vergrendeld.

6. Vergrendel de beide snelspanhendels (9c) door deze

in de richting van de onderste duwbeugel (9) te druk- ken. Deze moeten tegen de onderste duwbeugel (9) lig- gen, zodat het spannen met gemiddelde kracht kan plaatsvinden. Anders moeten de snelspanhendels (9c) met de klok mee worden gedraaid of tegen de klok in worden losgedraaid om vast te zetten. 76 | NL www.scheppach.com8.2 Montage van de bovenste duwbeugel (5) (afb. 6-8)

1. Lijn de bovenste duwbeugel (5) uit met de onderste

2. Plaats de tussenstukken (5e) tussen de onderste (9)

en bovenste duwbeugel (5).

3. Plaats een platte kopbout (5a) door de bevestigings-

gaten van de onderste (9) en bovenste (5) duwbeugel. Er zijn drie posities mogelijk.

4. Plaats een volgring (5b) op elke platte kopbout (5a) en

zet ze vast met een snelspanhendel (5c).

5. Schroef de bovenste duwbeugel (5) op de onderste

duwbeugel (9) met een platte kopbout (5a), een vol- gring (5b) en een snelspanhendel (5c) aan beide zij- den vast. Er zijn drie posities mogelijk.

6. Vergrendel de beide snelspanhendels (5c) door deze

in de richting van de bovenste duwbeugel (5) te druk- ken. Deze moeten tegen de bovenste duwbeugel (5) lig- gen, zodat het spannen met gemiddelde kracht kan plaatsvinden. Anders moeten de snelspanhendels (5c) met de klok mee worden gedraaid of tegen de klok in worden losgedraaid om vast te zetten.

7. Breng de beide kabeleinden (stekker (6d) en bus (6b))

samen, zodat de tappen van de stekker (6d) in de be- treffende uitsparing van de bus (6b) wordt gebracht.

8. Draai de wartelmoer (6b) rechtsom tot deze vast zit

om de verbinding goed te fixeren.

belclips (6e) aan de onderste (9) duwbeugel en fixeer de kabel (6).

1. Lijn daarbij de opvangbak juist uit op het frame (8c).

2. Plaats de rubberen lippen (8b) op de corresponderen-

de punten van binnenuit over het frame (8c). 9 Voor de ingebruikname AANWIJZING Enige geluidsoverlast van dit product is on- vermijdelijk. Stel werkzaamheden met lawaai uit tot goedgekeurde en aangewezen tijden. Houd u zo nodig aan rustperiodes en beperk de duur van het werk tot het absolute nood- zakelijke. Voor uw persoonlijke bescherming en de be- scherming van personen in de buurt, dient u geschikte gehoorbescherming te dragen.

9.1 Instellen van de duwbeugel (5/9)

(afb. 3-7) Aanwijzing: De bovenste (5) onderste duwbeugel (9) kunnen elk in drie verschillende posities worden ingesteld om de stuur- positie ergonomisch en comfortabel te maken. Onderste duwbeugel (9) instellen:

1. Open de beide snelspanhendels (9c).

2. Trek de vergrendelknoppen (9e) naar buiten en draai

ze 90° om ze in de ontgrendelde stand vast te zetten.

3. Verplaats de onderste duwbeugel (9) naar de ge-

4. Draai de vergrendelknoppen (9e) opnieuw 90° om ze

in de beoogde positie vast te zetten en de werkpositie te vergrendelen.

5. Sluit de onderste snelspanhendels (9c) zoals beschre-

ven onder 8.1 Bovenste duwbeugel (5) instellen:

1. Open de beide snelspanhendels (5c).

2. Draai de beide snelspanhendels (5c) los door deze

3. Demonteer de snelspanhendels (5c) en verwijder de

volgringen (5b) en de platte kopbouten (5c).

4. Verplaats de bovenste duwbeugel (5) naar de ge-

5. Monteer de bovenste duwbeugel (5) zoals onder 8.2

9.2 Instellen van de maaihoogte (afb. 10)

LET OP Het verstellen van de snijhoogte mag alleen bij een uitgeschakelde motor worden uitge- voerd.

• In dicht, hoog gras, stelt u de hoogste snijhoogte in en maait u langzamer. Voor de eerste keer maaien in het seizoen, stelt u een hoge snijhoogte in. Stel de maai- hoogte zo in dat het product niet overbelast raakt.

• Selecteer de maaihoogte, afhankelijk van de werkelijk graslengte.

• Voer meerdere passages uit, zodat er maximaal 4 cm gras in één keer wordt afgehaald. Het instellen van de maaihoogte gebeurt via de hendel voor de maaihoogteverstelling (11).

1. Druk de hendel voor maaihoogteverstelling (11) in en

houd deze ingedrukt.

2. Stel de maaihoogteverstelling (11) in op de gewenste

positie door de hendel voor de maaihoogteverstelling (11) omhoog te trekken of omlaag te duwen.

3. Laat de hendel voor de snijhoogteverstelling (11) weer

los. De hendel klikt vast in de gewenste positie. NL | 77www.scheppach.com9.3 De accu (19) in de accuhouder plaatsen/verwijderen (afb. 9) Aanwijzing: Het product kan worden gebruikt met twee of vier accu's (18). Als u twee accu's (18) gebruikt, moeten deze paarsgewijs in de accu-rij (sleuf 1) (19) of in de accu-rij (sleuf 2) (19a) worden geplaatst. Accu plaatsen

(18) en trek ze uit de accu-rijen (19/19a).

3. Sluit de accu-afdekking (16).

9.4 Maaivlak voorbereiden

1. Onderzoek het te maaien oppervlak zorgvuldig vooraf-

gaand aan het maaien.

2. Verwijder stenen, stokken, botten, draden, speelgoed

en andere voorwerpen, die door het product wegge- slingerd kunnen worden.

3. Let erop dat er geen personen op het te maaien op-

pervlak aanwezig zijn. 10 In gebruik nemen AANWIJZING Enige geluidsoverlast van dit product is on- vermijdelijk. Stel werkzaamheden met lawaai uit tot goedgekeurde en aangewezen tijden. Houd u zo nodig aan rustperiodes en beperk de duur van het werk tot het absolute nood- zakelijke. Voor uw persoonlijke bescherming en de be- scherming van personen in de buurt, dient u geschikte gehoorbescherming te dragen.

10.1 Instellen van de maaihoogte

(afb. 10) LET OP Het verstellen van de maaihoogte mag alleen bij uitgeschakelde motor en verwijderde bou- giestekker worden uitgevoerd.

• In dicht, hoog gras, stelt u de hoogste snijhoogte in en maait u langzamer. Voor de eerste keer maaien in het seizoen, stelt u een hoge snijhoogte in. Stel de maai- hoogte zo in dat het product niet overbelast raakt.

• Selecteer de maaihoogte, afhankelijk van de werkelijk graslengte.

• Voer meerdere passages uit, zodat er maximaal 4 cm gras in één keer wordt afgehaald.

• De juiste maaihoogte is bij – een siergazon ca. 30 mm - 45 mm – een gebruiksgazon ca. 40 mm - 65 mm. Het instellen van de maaihoogte gebeurt via de hendel voor de maaihoogteverstelling (11). Er kunnen verschil- lende maaihoogten worden ingesteld.

1. Trek de hendel voor de maaihoogteverstelling (11)

2. Verschuif de hendel voor de maaihoogteverstelling

(11) in de gewenste maaihoogtepositie.

3. Laat de hendel voor de snijhoogteverstelling (11) weer

Voor elke ingebruikname moet u de messtopinrichting controleren. Start de motor zoals onder 11.6 beschreven.

1. Laat de veiligheidsbeugel (1) los. De motor schakelt

uit en het mes (21) wordt afgeremd.

2. Het mes (21) moet binnen 7 seconden stoppen.

10.3 Maaivlak voorbereiden

1. Onderzoek het te maaien oppervlak zorgvuldig vooraf-

gaand aan het maaien.

2. Verwijder stenen, stokken, botten, draden, speelgoed

en andere voorwerpen, die door het product wegge- slingerd kunnen worden.

3. Let erop dat er geen personen op het te maaien op-

pervlak aanwezig zijn. 11 Bediening De accu grasmaaier beschikt over een parallel tot het snijniveau draaiend snijgereedschap. Hij is uitgerust met een krachtige en stil lopende elektromotor, een robuuste behuizing, een veiligheidsbeugel, een dubbelzijdige gras- kantafsteker en een grasopvangbak. Aanvullend is het product 7-voudig in hoogte verstelbaar en heeft deze lichtlopende wielen. De werking van de bedieningsonder- delen vindt u in de volgende beschrijvingen. WAARSCHUWING Gevaar voor letsel! Neem de accu voor alle werkzaamheden aan het elek- trische gereedschap (bijv. onderhoud, werktuigwissel enz.) alsook bij het transport en het bewaren uit het elektrische gereedschap. Bij onvoorzien indrukken van de aan/uit-schakelaar bestaat gevaar voor letsel. LET OP Let op dat de omgevingstemperatuur, tijdens de werk- zaamheden niet hoger is dan 50°C en niet lager is dan –20°C. LET OP Het product maakt deel uit van de 20V IXES serie en mag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie wor- den opgeladen. Let hierbij op de specificaties van de fa- brikant. 78 | NL www.scheppach.com11.1 Maaien met grasopvangbak LET OP Gebruik het product niet zonder volledig aangebrachte grasopvangbak of zonder mulchinzetstuk. LET OP Grasopvangbak alleen bij een uitgeschakelde motor en stilstaand mes wegnemen of aanbrengen.

11.1.1 Plaatsen van de grasopvangbak (8)

1. Til de uitwerpklep (7) op.

2. Grijp de grasopvangbak (8) vast aan de draaggreep.

3. Hang de grasopvangbak (8) in de daarvoor bestemde

ophanging van de grasopvangbak aan de achterkant van het product.

4. Verwijder de uitwerpklep (7), hierdoor wordt de gras-

opvangbak (8) in positie gehouden.

11.1.2 Vulpeilindicator (8a) op de

grasopvangbak (8) (afb. 13) Er zit een vulpeilindicator (8a) op de grasopvangbak (8).

• De vulpeilindicator (8a) is opgeblazen: – Grasopvangbak (8) is leeg

13) WAARSCHUWING Voor het wegnemen van de grasopvangbak de mo- tor uitschakelen en de stilstand van het mes af- wachten. LET OP Gevaar voor letsel! Grasopvangbak alleen bij een uitgeschakelde motor en stilstaand mes wegnemen. Zodra tijdens het maaien grasresten blijven liggen, moet de grasopvangbak worden geleegd.

1. Om de grasopvangbak (8) weg te nemen, tilt u de uit-

2. Neem de grasopvangbak (8) aan de handgreep er uit.

Overeenkomstig het veiligheidsvoorschrift valt de uit- werpklep (7) bij het uithangen van de grasopvangbak (8) dicht en sluit de uitwerpopeningen af. Als er daarbij grasresten in de opening blijven hangen, dan is het voor het makkelijker starten van de motor doel- matig om de grasmaaier ongeveer 1 m terug te trekken. LET OP Resten snijgoed in de maaierbehuizing en op het werk- gereedschap niet met de hand of met de voeten verwij- deren, maar met geschikte hulpmiddelen, bijv. borstels of een veger. Om een goede verzameling te garanderen, moet de gras- opvangbak (8) na gebruik worden gereinigd.

11.2 Maaien zonder grasopvangbak (8)

(afb. 13, 14) LET OP Grasopvangbak alleen bij een uitgeschakelde motor en stilstaand mes wegnemen of aanbrengen. U kunt het product ook zonder grasopvangbak (8) gebrui- ken.

1. Verwijder de grasopvangbak (8) zoals beschreven on-

2. Til de uitwerpklep (7) op.

3. Klap de afstandshouder (7a) uit.

4. Sluit de uitwerpklep (7) langzaam.

Het gras kan door de afstand van de afstandhouder (7a) worden uitgeworpen.

11.3 Maaien met mulchinzetstuk

Bij het mulchen wordt het snijgoed in de gesloten gras- maaierbehuizing verkleind en weer over het gras ver- deeld. Het opnemen van gras en de verwijdering verval- len. Het fijne groene maaisel valt als een natuurlijke mest- stof terug in de grasmat en brengt vocht in het gazon en voorziet het van belangrijke voedingsstoffen. AANWIJZING Mulchen is alleen mogelijk bij relatief kort gras.

11.3.1 Mulchinzetstuk (17) plaatsen

1. Til de uitwerpklep (7) op.

2. Neem de grasopvangbak (8) (indien geplaatst) aan de

3. Til de uitwerpklep (7) op en plaats het mulchinzetstuk

4. Stel de snijhoogte in (zie 10.1).

Aanwijzing: Maai het gras ca. 2 cm terug bij een grashoogte van 4-6 cm.

11.3.2 Verschil gras maaien en gras

mulchen (afb. 13, 16) Bij gebruik van het mulchinzetstuk (17) wordt het gemaai- de gras niet opgevangen in een grasopvangbak, maar versnipperd en over het gazon verdeeld. De voedingsstof- fen in het gemaaide gras worden zo door bodemorganis- men afgebroken en vormen een voedingsstoffenkring- loop. Gemulchte gazons hoeven daarom veel minder vaak te worden bemest. In het algemeen moet het gazon relatief vaak worden ge- maaid, zodat er slechts kleine hoeveelheden mulch op het gazon achterblijven. Het is daarom het beste om het gazon minstens één keer per week te mulchen en de maaier zo in te stellen dat slechts ongeveer 40% van de totale hoogte van het gazon wordt gemulcht. Als de mulch op het gazon zichtbaar blijft (bijv. tijdens de eerste maai- beurt van het jaar of tijdens zware groei), moet de grasop- vangbak (8) worden gebruikt. NL | 79www.scheppach.com11.4 Messtopinrichting (afb. 1) Voor elke ingebruikname moet u de messtopinrichting controleren. Start de motor zoals onder 11.6 beschreven.

1. Laat de veiligheidsbeugel (1) los. De motor schakelt

uit en het mes (21) wordt afgeremd.

2. Het mes (21) moet binnen 7 seconden stoppen.

11.5.1 Bedieningspaneel (2) aan/uit zetten

1. Houd de aan/uit-schakelaar (grasmaaier) (2b) kort in-

gedrukt, om het bedieningspaneel (2) in te schakelen.

2. Als het bedieningspaneel (2) ingeschakeld is, houdt u

de aan/uit-schakelaar (grasmaaier) (2b) kort ingedrukt om het paneel (2) uit te schakelen.

11.5.2 LED (14) aan/uit zetten

1. Druk op de aan/uit-schakelaar (LED) (2a) om de LED

(14) aan of uit te zetten. Als de verlichting is ingescha- keld, gaan de controle-LED's (verlichting) (2f) bran- den; als ze worden uitgeschakeld, gaan ze uit.

11.5.3 Rijsnelheid aanpassen

U kunt de snelheid in zes stappen aanpassen met de +/- toetsen voor de snelheidsinstelling (rijaandrijving) (2c).

• Verhogen: Druk op de + knop om de snelheid te ver- hogen. Voor elke stap gaat er een extra controle-LED (rijsnelheid) (2e) branden totdat ze alle zes branden.

• Verlagen: Druk op de - knop om de snelheid te verla- gen. Er gaat één controle-LED (rijsnelheid) (2e) uit voor elke stap totdat er nog maar één brandt.

11.5.4 Auto/Eco-modus in- en uitschakelen

(afb. 1) Druk op de Auto/Eco-schakelaar (2d) om tussen Auto- en Eco-modus te schakelen. De controle-LED (Auto/Eco-mo- dus) (2j) geeft de actieve modus aan. De laatst gebruikte modus wordt gebruikt bij het starten.

• Auto-modus: Benutting van het volledige motorvermo- gen.

Eco-modus: Het toerental wordt aangepast aan de om- standigheden om een maximale looptijd te bereiken.

11.5.5 Beschrijving van de LED's (afb. 17)

LED's voor weergave van de accu-rij Het product gebruikt twee accu-rijen (19+19a), elk met twee accu's (18). Er moet minstens één rij geplaatst zijn. Als beide accu-rijen (19+19a) geplaatst zijn, schakelt het product automatisch over op de andere als er één leeg is. Sleuf 1:

• Controle-LED (sleuf 1) (2g) brandt: – Accu-rij (achter) (19) is bezet, maar niet actief.

• Controle-LED (sleuf 1) (2g) knippert – Accu-rij (achter) (19) is actief. Sleuf 2:

• Controle-LED (sleuf 2) (2h) brandt: – Accu-rij (voor) (19a) is bezet, maar niet actief.

• Controle-LED (sleuf 2) (2h) knippert: – Accu-rij (voor) (19a) is actief. Laadstatusindicator (2i) Elke accu (18) per accu-rij heeft zijn eigen laadstatusindi- cator (2i). De laadstatus is verdeeld in vier bereiken; in elk geval wordt de laadstatus voor de actieve accu-rij weer- gegeven:

• Drie tot vier LED's branden: – De accu (18) is voldoende opgeladen.

• Eén tot twee LED's branden: – Laad de accu (18) zo snel mogelijk op. Controle-LED (storingsmelding) (2k) De controle-LED (storingsmelding) (2k) knippert rood bij de volgende storingen:

• Een of meer accu's (18) zijn niet correct geplaatst.

• Oververhitting van de accu (18) of de aandrijving.

• Overbelasting van de accu (18) of de aandrijving.

1. Houd de aan/uit-schakelaar (grasmaaier) (2b) inge-

drukt, maak de inschakelblokkering (4) los en trek de veiligheidsbeugel (1) naar achteren. Uitschakelen

1. Laat de veiligheidsbeugel (1) los.

2. Verwijder de accu.

VOORZICHTIG Na het uitschakelen loopt het product na. Wacht tot het product volledig tot stilstand is gekomen.

• Controleer voor hernieuwd gebruik alle schroeven en moeren. Haal losse schroeven aan.

• Leeg de grasopvangbak voor het hernieuwde gebruik.

• Neem ook het hoofdstuk “Opslag” in acht. 12 Reiniging en onderhoud WAARSCHUWING Laat reparatie- en onderhoudswerkzaamhe- den, die niet in deze gebruikshandleiding be- schreven staan, uitvoeren door een gespeci- aliseerde werkplaats. Gebruik uitsluitend ori- ginele reserveonderdelen. WAARSCHUWING Onjuist onderhoud of onjuiste reiniging kan letsel veroorzaken! WAARSCHUWING Tijdens reinigings-, reparatie- en onderhoudswerk- zaamheden kan het product onverwacht starten en letsel en brandwonden veroorzaken. – Schakel het product uit. – Verwijder de accu. – Laat het product afkoelen. 80 | NL www.scheppach.comVOORZICHTIG Draag bij het hanteren van de messen veilig- heidshandschoenen!

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleu- ven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek* af en blaas deze met perslucht* bij lage druk uit. Wij advise- ren u, om het product direct na elk gebruik te reinigen.

• Ventilatieopeningen moeten altijd vrij zijn.

• Een reiniging met de tuinslang is alleen aan te beve- len met een lage druk. Een hogedrukreiniger is niet geschikt om het product te reinigen.

1. Hang de grasopvangbak uit en borstel deze met een

handborstel schoon. De behuizing van de grasmaaier kunt u ook grof met een bezem reinigen.

2. Reinig de onderkant van de grasmaaier met een spa-

tel en handveger. De spatel helpt om grove en grotere plantenresten uit het bereik van het mes (21) te ver- wijderen. De reiniging van de onderkant is eenvoudi- ger direct na gebruik en kan daardoor grondiger wor- den uitgevoerd. Dan is het vuil en de plantenresten nog vers en laat dan eenvoudiger los.

3. Gebruik geen reinigingsmiddelen of oplosmiddelen;

deze kunnen de kunststofonderdelen van het product aantasten. Zorg ervoor dat er geen water in het pro- duct kan komen.

4. Controleer of het uitwerpen van gras vrij is van gras-

resten en verwijder deze indien nodig.

WAARSCHUWING Gevaar voor letsel! Neem de accu voor alle werkzaamheden aan het elek- trische gereedschap (bijv. onderhoud, werktuigwissel enz.) alsook bij het transport en het bewaren uit het elektrische gereedschap. Bij onvoorzien indrukken van de aan/uit-schakelaar bestaat gevaar voor letsel.

12.2.1 Vervangen van de messen (21)

(afb 19) WAARSCHUWING Bij het werken met een beschadigd mes be- staat er gevaar voor persoonlijk letsel. – Draag veiligheidshandschoenen! – Laat het mes vanwege veiligheidsredenen alleen door een gespecialiseerde werkplaats slijpen en af- stellen. Om een optimaal werkresultaat te bereiken, is het raadzaam om het mes eenmaal per jaar te la- ten controleren. – Bij het vervangen van het mes mogen alleen origi- nele reserveonderdelen worden gebruikt.

1. Houd het mes (21) met één hand vast.

2. Draai de messchroef (20) linksom met behulp van een

steeksleutel SW13 (niet meegeleverd).

3. Verwijder de messchroef (20) en de volgring.

Plaats het nieuwe mes (21) in de omgekeerde volgorde terug. Bevestig de messchroef (20) conform de voor- schriften. Let op dat het mes (21) juist in de bevesti- gingsbout is gepositioneerd en goed is aangehaald.

5. Het aanhaalmoment van de messchroef (20) is 45Nm.

Vervang ook de messchroef (20) als u het mes (21) vervangt.

12.2.2 Beschadigde messen (21) (afb.19)

Als het mes (21) met een hindernis in aanraking is geko- men:

• Controleer het mes (21) op beschadiging.

• Beschadigde of verbogen messen (21) moeten wor- den vervangen.

• Nooit een verbogen mes (21) weer rechtbuigen.

• Nooit met een verbogen of sterk versleten mes (21) werken, want dit veroorzaakt trillingen en kan tot meer beschadigingen aan de grasmaaier leiden. 13 Opslag en transport Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoe- gankelijke plaats. De optimale bewaartemperatuur ligt tussen 5 °C en 30 ˚C. Bewaar het product in de originele verpakking. Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product. WAARSCHUWING Gevaar voor letsel! Neem de accu voor alle werkzaamheden aan het elek- trische gereedschap (bijv. onderhoud, werktuigwissel enz.) alsook bij het transport en het bewaren uit het elektrische gereedschap. Bij onvoorzien indrukken van de aan/uit-schakelaar bestaat gevaar voor letsel.

13.1 Bovenste duwbeugel (5)

samenklappen (afb.1,7,13) WAARSCHUWING Klemgevaar! Houd de duwbeugel altijd met een hand op het hoogste punt. – Nooit vingers tussen de bovenste en onderste duw- beugel plaatsen. Voor een plaatsbesparende opslag is de bovenste duw- beugel (5) inklapbaar.

1. Verwijder de grasopvangbak (8).

2. Open de snelspanhendel (5c) aan de bovenste duw-

3. Draai de snelspanhendels (5c) iets los, door deze

(6a) mag hierbij niet worden vastgeklemd.

13.2 Voorbereiden voor de opslag

1. Verwijder de accu.

2. Maak het product helemaal leeg.

3. Reinig en controleer het product op schade.

NL | 81www.scheppach.com14 Reparatie en reserveonderdelen bestellen Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt. LET OP Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen. Neem contact op met een servicecentrum of een erken- de specialist. Overeenkomstig geldt dit ook voor acces- soires. Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titel- pagina.

14.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de vol- gende gegevens worden vermeld:

• Gegevens op het typeplaatje Reserveonderdelen/accessoires Accu SBP2.0 Artikelnr.: 7909201708 Accu SBP4.0 Artikelnr.: 7909201709 Oplader SBC2.4A Artikelnr.: 7909201710 Oplader SBC4.5A Artikelnr.: 7909201711 Oplader SDBC2.4A Artikelnr.: 7909201712 Oplader SDBC4.5A Artikelnr.: 7909201713 StarterKit SBSK2.0 Artikelnr.: 7909201720 StarterKit SBSK4.0 Artikelnr.: 7909201721 Mes artikelnr.: 7911401605 Messchroef Artikelnr.: 5911415001 15 Afvalverwerking en hergebruik Aanwijzingen op de verpakking De verpakkingsmaterialen zijn re- cyclebaar. Verpakkingen milieu- vriendelijk afvoeren. Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA) Afgedankte elektrische en elektronische appa- ratuur behoort niet bij het huishoudelijke af- val, maar moeten worden ingezameld resp. ge- scheiden worden afgevoerd!

• Oude batterijen of accu’s die niet vast in het afge- dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving in- zake batterijen.

• Eigenaars resp. gebruikers van elektrische en elektro- nische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.

• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voe- ren afgedankte apparaat!

• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische appara- tuur niet bij het huishoudelijk afval mag worden ge- gooid.

• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden in- geleverd: – Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven) – Verkooppunten van elektrische apparaten (statio- nair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden. – Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw ap- paraat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht. – Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klanten- service.

• Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabri- kant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische ap- paraat. Neem hiertoe contact op met de klantenser- vice van de fabrikant.

• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geïnstal- leerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het af- voeren van afgedankte elektrische en elektronische apparatuur. Aanwijzingen voor de lithium-ion accu's Accu voor het afvoeren van het apparaat demon- teren!

• Gooi de accu niet bij het huishoudelijk afval, in open vuur (explosiegevaar) of in water. Beschadigde accu's kunnen het milieu en uw gezondheid schaden, als er giftige dampen of vloeistoffen gaan lekken.

• Defecte of verbruikte accu's moeten overeenkomstig richtlijn 2023/1542/EG worden gerecycled.

• Lever het apparaat en de oplader in bij een afvalver- werkingsstation. De gebruikte kunststof- en metalen onderdelen kunnen per type gescheiden worden en zo worden gerecycled.

• Voer accu's in ontladen toestand af. Wij adviseren de polen af te plakken met tape om ze te beschermen te- gen kortsluiting. Open de accu niet.

• Gooi uw accu's weg volgens de lokale voorschriften. Lever accu's in bij een afvalverwerkingsstation voor verbruikte accu's, waar ze milieuvriendelijk kunnen worden gerecycled. Neem hiertoe contact op met het plaatselijke afvalverwerkingsstation. 82 | NL www.scheppach.com16 Verhelpen van storingen De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats. Storing Mogelijke oorzaak Oplossing Het product kan niet worden gestart. Het accuvermogen is te zwak. Laad de accu's op. De accu's zijn niet goed geplaatst. Schuif de accu's in de accu-houder. De accu klikt hoorbaar vast. Onrustige loop, sterk trillen van het product. Mesbevestiging los. Mesbevestiging controleren. Messen niet in balans. Messen vervangen. Motor loopt niet. Veiligheidsbeugel niet aangetrokken. Veiligheidsbeugel aantrekken. Motor defect. Erkende klantenservice raadplegen. Uitwerpen van het gras is rommelig. Mes versleten. Messen vervangen. Grasopvangbak verstopt. Grasopvangbak legen of verstopping verhelpen. 17 Garantievoorwaarden - Scheppach 20V IXES-serie Herzieningsdatum 25-04-2024 Beste klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht een product toch niet naar beho- ren functioneren, dan betreuren wij dit ten zeerste en ver- zoeken wij u contact op te nemen met onze serviceafde- ling op het onderstaande adres. Wij helpen u ook graag telefonisch via het servicenummer. De volgende informa- tie is bedoeld om u te helpen uw claim zonder problemen te verwerken en af te wikkelen. Het volgende geldt voor de aanspraak op garantie:

1. Deze garantievoorwaarden regelen onze aanvullen-

de fabrieksgarantieservices voor kopers (particuliere eindgebruikers) van nieuwe producten. De wettelijke garantieclaims worden niet beïnvloed door deze ga- rantie. Dit is de verantwoordelijkheid van de dealer bij wie u het product hebt gekocht.

2. De garantieservice van de fabrikant dekt alleen de-

fecten van een nieuw door u aangeschaft product die te wijten zijn aan een materiaal- of productiefout. Als er zich tijdens de garantieperiode materiaal- of fabri- cagefouten voordoen, zal de fabrikant als garantiever- lener in het kader van deze garantie een van de vol- gende services naar keuze verlenen: – Gratis reparatie van het product – Gratis vervanging van het product door een pro- duct van gelijke waarde (evt. ook vervanging door een nieuw model als het originele product niet meer verkrijgbaar is). Vervangen producten of onderdelen worden ons ei- gendom. Let erop dat onze producten volgens het be- oogd gebruik niet voor bedrijfsmatige, ambachtelijke of beroepsmatige toepassingen zijn ontworpen. Een garantieclaim is daarom niet geldig als het product binnen de garantieperiode voor bedrijfsmatige, am- bachtelijke of industriële doeleinden is gebruikt of aan een gelijkwaardige belasting is blootgesteld.

3. Uitgesloten van onze garantieservices zijn:

– Schade aan het product veroorzaakt door het niet naleven van de montagehandleiding, onjuiste in- stallatie, het niet naleven van de gebruikshandlei- ding (bijv. aansluiting op een verkeerde netspan- ning of stroomsoort) of de onderhouds- en veilig- heidsvoorschriften of door het gebruik van het pro- duct onder ongeschikte omgevingsomstandighe- den en door onvoldoende zorg en onderhoud. – Schade aan het product veroorzaakt door ver- keerd gebruik of onjuiste toepassing (zoals over- belasting van het product of gebruik van niet- goedgekeurd gereedschap of accessoires), bin- nendringen van vreemde voorwerpen in het pro- duct (zoals zand, stenen of stof), transportschade, gebruik van geweld of invloeden van buitenaf (zo- als schade veroorzaakt door vallen). – Schade aan het product of onderdelen van het product die te wijten is aan normale, gebruikelijke (operationele) of andere natuurlijke slijtage, even- als schade en/of slijtage van slijtageonderdelen. – Defecten in het product die veroorzaakt zijn door het gebruik van accessoires, aanvullende onder- delen of reserveonderdelen die geen originele on- derdelen zijn of die niet worden gebruikt zoals be- doeld. – Producten waarop wijzigingen of aanpassingen zijn aangebracht. – Kleine afwijkingen van de nominale toestand die onbeduidend zijn voor de waarde en bruikbaarheid van het product. – Producten waaraan onbevoegde reparaties of her- stelwerkzaamheden zijn uitgevoerd, in het bijzon- der door een niet-geautoriseerde derde partij. – Als de markering op het product of de identificatie- gegevens van het product (machinesticker) ont- breken of onleesbaar zijn. – Producten die sterk vervuild zijn en daarom door het servicepersoneel worden geweigerd. – Schadeclaims en gevolgschade zijn over het alge- meen uitgesloten van deze garantie.

4. De garantieperiode is normaal gesproken 5 jaar (12

maanden voor accu's / oplaadbare accu's) en gaat in op de aankoopdatum van het product. De datum op de originele aankoopbon is doorslaggevend. Aan- spraak op garantie moet telkens direct na het in ken- nis stellen worden ingediend. Het indienen van garan- tieclaims na het verstrijken van de garantieperiode is NL | 83www.scheppach.comuitgesloten. De reparatie of vervanging van het pro- duct leidt niet tot een verlenging van de garantieperio- de, noch start deze service een nieuwe garantieperio- de voor het product of voor geïnstalleerde reserveon- derdelen. Dit geldt ook bij services ter plaatse. Een voorwaarde voor een aanspraak op garantie is dat de fabrikant, als garantieverlener, in staat wordt gesteld om het garantiegeval te onderzoeken door de betref- fende goederen op verzoek van de fabrikant op te stu- ren. Voorkom beschadiging tijdens transport door mid- del van een geschikte verpakking. Het product in kwestie moet worden gereinigd en samen met een ko- pie van de aankoopbon, waarop de aankoopdatum en de productnaam vermeld moeten staan, naar het ser- vicecentrum worden teruggestuurd. Als een product onvolledig wordt verzonden, zonder de volledige leve- ringsomvang, worden de ontbrekende accessoires ge- crediteerd / in mindering gebracht in waarde als het product wordt omgeruild of terugbetaald. Gedeeltelijk of volledig gedemonteerde producten kunnen niet worden aanvaard als garantieclaim. In geval van een onterechte klacht of buiten de garantieperiode, draagt de koper over het algemeen de transportkosten en het transportrisico. Meld een garantieclaim vooraf bij het servicecentrum (zie hieronder). In principe wordt overeengekomen dat het defecte product met een korte beschrijving van het defect per georgani- seerde retourzending of - in geval van reparatie buiten de garantieperiode - voldoende gefrankeerd, met in- achtneming van de juiste verpakkings- en verzend- richtlijnen, naar het onderstaande serviceadres wordt gestuurd. Houd er rekening mee dat uw product (afhankelijk van het model) om veiligheidsredenen vrij is van alle bedieningsmaterialen bij retourzen- ding. Het product dat naar ons Servicecentrum wordt gestuurd, moet zodanig worden verpakt dat schade aan het product waarover wordt gereclameerd, tijdens het transport wordt voorkomen. Na een succesvolle reparatie/vervanging sturen wij het product gratis naar u terug. Als producten niet kunnen worden gerepa- reerd of vervangen, kan een geldbedrag tot aan de aankoopprijs van het defecte product naar eigen goeddunken worden terugbetaald, rekening houdend met een eventuele aftrek voor slijtage. Deze garanties zijn uitsluitend bedoeld voor de oorspronkelijke parti- culiere koper en kunnen niet worden toegewezen of overgedragen.

5. Verlenging van de garantieperiode tot 10 jaar:

Scheppach biedt een extra garantieverlenging van 5 jaar op producten uit de Scheppach 20V-serie. De ga- rantieperiode voor deze producten bedraagt dus in to- taal 10 jaar. Accu's / oplaadbare accu's, opladers en accessoires zijn hiervan uitgesloten. U kunt aan- spraak maken op deze garantie-uitbreiding door uw Scheppach-product uit dit assortiment uiterlijk 30 da- gen na de aankoopdatum online te registreren op htt- ps://garantie.scheppach.com. Na een succesvolle on- line registratie ontvangt u de bevestiging voor de arti- kelgerelateerde garantie-uitbreiding.

6. Neem contact op met ons Servicecentrum om aan-

spraak te maken op een garantieclaim. Gebruik bij voorkeur ons formulier op onze home- page: https://www.scheppach.com/de/service Stuur geen producten naar ons op zonder eerst contact op te nemen met ons servicecentrum en ons te registreren. Om aanspraak te kunnen maken op deze garanties moet u eerst contact opnemen met ons Service- centrum. Garantieclaims moeten vóór het verstrijken van de garantieperiode binnen 14 dagen na ontdek- king van het defect worden ingediend. Hiervoor zijn de originele aankoopbon en, indien van toepassing, de bevestiging van de artikelgerelateerde garantie-uit- breiding nodig

7. Verwerkingstijd - in principe verwerken wij klachten

binnen 14 dagen na ontvangst bij ons Servicecen- trum. Als in uitzonderlijke gevallen de aangegeven verwerkingstijd wordt overschreden, zullen wij u hier- van tijdig op de hoogte stellen.

8. Slijtageonderdelen zijn over het algemeen uitge-

sloten van garantie! - Slijtagedelen zijn: a) meegele- verde, bevestigde en/of geïnstalleerde accu's en b) al- le modelafhankelijke slijtagedelen (onder meer rie- men, zaagbladen, inzetgereedschap, slijpschijven, fil- ters, koolborstels enz.). De garantie geldt niet voor ac- cu's of oplaadbare accu's die diep ontladen zijn of be- schadigd zijn aan de behuizing of accu-aansluitingen.

9. Kostenraming - producten die niet of niet meer onder

de garantie vallen, worden tegen betaling gerepa- reerd. Op verzoek aan ons Servicecentrum kunt u de defecte producten opsturen voor een kostenraming en, indien nodig, het Servicecentrum schriftelijke goedkeuring geven (per post, e-mail) voor de repara- tie. Zonder reparatiegoedkeuring vindt er geen verde- re verwerking plaats. De garantievoorwaarden zijn alleen van toepassing in de versie die van kracht is op het moment van de claim en zijn te vinden op onze homepage (www.schep- pach.com), indien van toepassing. Bij vertalingen is altijd de Duitse versie doorslaggevend. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Duitsland) Telefoon: [phone] · E-mail: [e-mail] · Internet: https://www.scheppach.com Wij behouden ons het recht voor om deze garantievoor- waarden te allen tijde zonder voorafgaande kennisgeving te wijzigen. 84 | NL www.scheppach.com18 EU-conformiteitsverklaring Vertaling van de originele conformiteitsverklaring Fabrikant: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven product voldoet aan de geldende richtlij- nen en normen. Merk: SCHEPPACH Art.-aanduiding: ACCU GRASMAAIER BC-MP470-X Art.nr. 5911417900 EU-richtlijnen: 2014/30/EU, 2006/42/EG, 2011/65/EU*

• Het hierboven beschreven onderwerp van deze verkla- ring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde ge- vaarlijke stoffen in elektrische en elektronische apparaten. Toegepaste normen: EN 62841-1:2015/A11:2022; EN IEC 62841-4-3:2021/A11:2021;
