KÄYTTÖOHJE BCMP470X SCHEPPACH

Akkukäyttöinen ruohonleikkuri | Alkuperäisen käyttöohjeen käännös ............................... 270

18a Lahtilukustusklahv (aku)

1. Haakige rohupüüdekott lahti ja harjake see käsiharja-

• Ansvarig för dokumentationen: David Rümpelein Günzburger Str. 69 D-89335 Ichenhausen Ichenhausen, 13.02.2025 Simon Schunk Division Manager Product Center Andreas Pecher Head of Project Management SE | 269www.scheppach.comSisällysluettelo 1 Johdanto p. 270

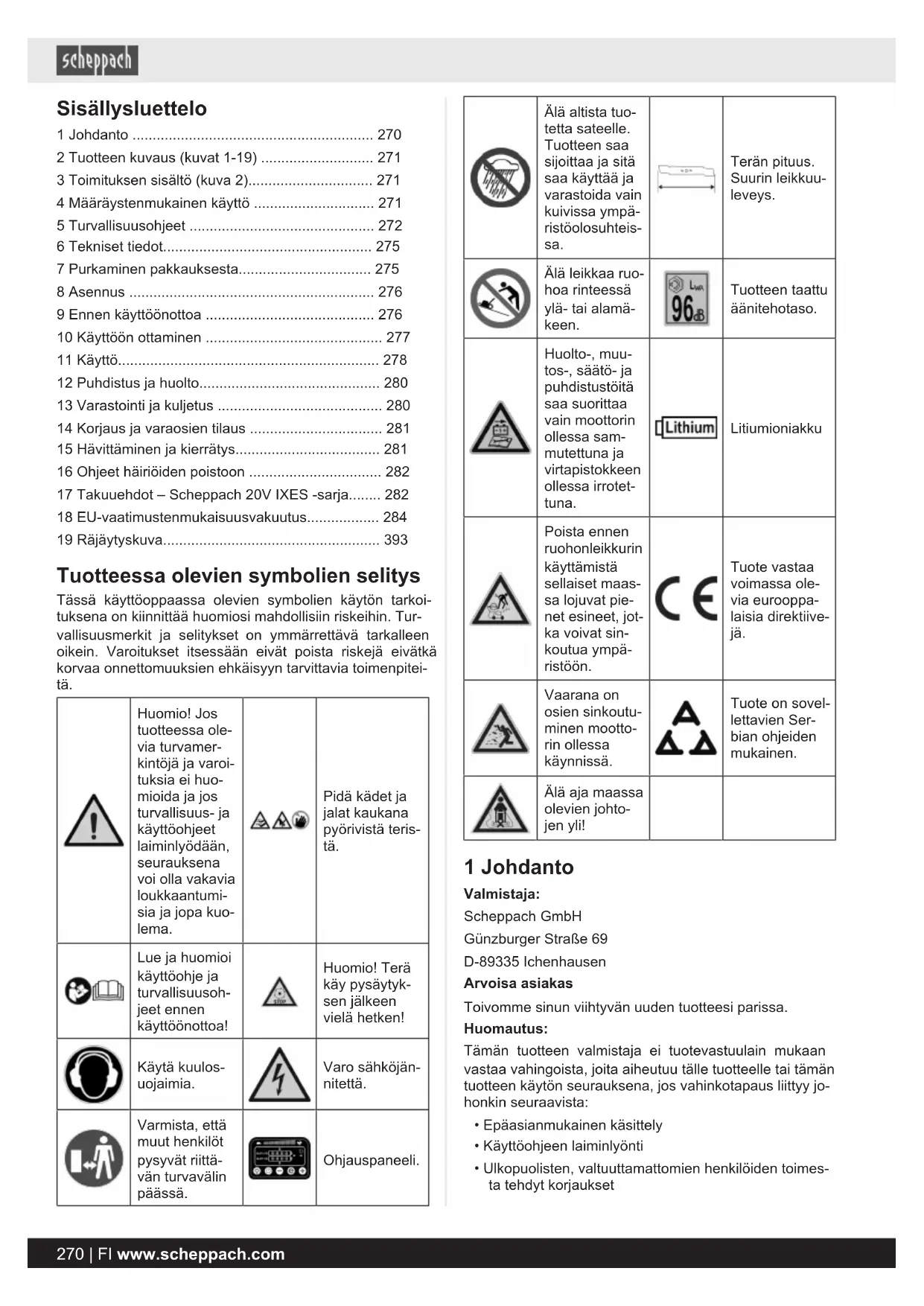

• 2 Tuotteen kuvaus (kuvat 1-19) p. 271
• 3 Toimituksen sisältö (kuva 2) p. 271
• 4 Määräystenmukainen käyttö p. 271
• 5 Turvallisuusohjeet p. 272
• 6 Tekniset tiedot p. 275
• 7 Purkaminen pakkauksesta p. 275
• 8 Asennus p. 276
• 9 Ennen käyttöönottoa p. 276
• 10 Käyttöön ottaminen p. 277
• 11 Käyttö p. 278
• 12 Puhdistus ja huolto p. 280
• 13 Varastointi ja kuljetus p. 280
• 14 Korjaus ja varaosien tilaus p. 281
• 15 Hävittäminen ja kierrätys p. 281
• 16 Ohjeet häiriöiden poistoon p. 282
• 17 Takuuehdot – Scheppach 20V IXES -sarja p. 282
• 18 EU-vaatimustenmukaisuusvakuutus p. 284
• 19 Räjäytyskuva Tuotteessa olevien symbolien selitys Tässä käyttöoppaassa olevien symbolien käytön tarkoi- tuksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur- vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpitei- tä. Huomio! Jos tuotteessa ole- via turvamer- kintöjä ja varoi- tuksia ei huo- mioida ja jos turvallisuus- ja käyttöohjeet laiminlyödään, seurauksena voi olla vakavia loukkaantumi- sia ja jopa kuo- lema. Pidä kädet ja jalat kaukana pyörivistä teris- tä. Lue ja huomioi käyttöohje ja turvallisuusoh- jeet ennen käyttöönottoa! Huomio! Terä käy pysäytyk- sen jälkeen vielä hetken! Käytä kuulos- uojaimia. Varo sähköjän- nitettä. Varmista, että muut henkilöt pysyvät riittä- vän turvavälin päässä. Ohjauspaneeli. Älä altista tuo- tetta sateelle. Tuotteen saa sijoittaa ja sitä saa käyttää ja varastoida vain kuivissa ympä- ristöolosuhteis- sa. Terän pituus. Suurin leikkuu- leveys. Älä leikkaa ruo- hoa rinteessä ylä- tai alamä- keen. Tuotteen taattu äänitehotaso. Huolto-, muu- tos-, säätö- ja puhdistustöitä saa suorittaa vain moottorin ollessa sam- mutettuna ja virtapistokkeen ollessa irrotet- tuna. Litiumioniakku Poista ennen ruohonleikkurin käyttämistä sellaiset maas- sa lojuvat pie- net esineet, jot- ka voivat sin- koutua ympä- ristöön. Tuote vastaa voimassa ole- via eurooppa- laisia direktiive- jä. Vaarana on osien sinkoutu- minen mootto- rin ollessa käynnissä. Tuote on sovel- lettavien Ser- bian ohjeiden mukainen. Älä aja maassa olevien johto- jen yli! 1 Johdanto Valmistaja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Arvoisa asiakas Toivomme sinun viihtyvän uuden tuotteesi parissa. Huomautus: Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tämän tuotteen käytön seurauksena, jos vahinkotapaus liittyy jo- honkin seuraavista: p. 393

• Epäasianmukainen käsittely

• Käyttöohjeen laiminlyönti

• Ulkopuolisten, valtuuttamattomien henkilöiden toimes- ta tehdyt korjaukset 270 | FI www.scheppach.com• Muiden kuin alkuperäisten varaosien asennus ja vaih- taminen

• Määräystenvastainen käyttö Huomaa: Käyttöohje on tämän tuotteen osa. Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksis- sa, ehkäistään seisokkeja ja parannetaan laitteen luotet- tavuutta ja pidennetään sen käyttöikää. Tässä käyttöoh- jeessa olevien turvallisuusohjeiden lisäksi on ehdottomas- ti huomioitava kansalliset tuotteen käyttöä koskevat mää- räykset. Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvalli- suusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatul- la tavalla ja vain määritellyille käyttöalueille. Säilytä käyt- töohjetta hyvin ja luovuta kaikki asiakirjat tuotteen muka- na seuraavalle käyttäjälle. 2 Tuotteen kuvaus (kuvat 1-19)

2a. Virtakytkin (LED) 2b. Virtakytkin (ruohonleikkuri) 2c. Nopeuden säätö (ajokoneisto) 2d. Auto-/Eco-kytkin 2e. LED-merkkivalo (ajonopeus) 2f. LED-merkkivalo (valot) 2g. LED-merkkivalo (paikka 1) 2h. LED-merkkivalo (paikka 2) 2i. Lataustilan näyttö 2j. LED-merkkivalo (Auto/Eco-tila) 2k LED-merkkivalo (häiriöilmoitus)

4. Päällekytkennän esto

5. Ylempi työntökaari

5a. Laipparuuvi M6 5b. Aluslaatta (sisällä – Ø 11,5 mm) 5c. Pikakiinnitysvipu 5d. Kierreholkki 5e. Väliosa

6a. Johtokiinnitin (suuri) 6b. Liitin 6c. Kiristysmutteri 6d. Pistoke 6e. Johtokiinnitin (pieni)

8. Ruohonkeräyssäkki

8a. Täyttötason näyttö 8b. Kumihuuli 8c. Runko

9. Alempi työntökaari

9a. Laipparuuvi M6 9b. Aluslaatta (sisällä – Ø 6,5 mm) 9c. Pikakiinnitysvipu 9d. Kierreholkki 9e. Lukitusnupit

11. Leikkauskorkeuden säätö

19. Akkurivi (paikka 1)

3 Toimituksen sisältö (kuva 2) Kohta Lukumäärä Nimike 5a. 2 x Laipparuuvi M6x55 mm 5b. 2 x Aluslaatta (sisällä – Ø 11,5 mm) 5c. 2 x Pikakiinnitysvipu 5d. 2 x Kierreholkki M6 5e. 2 x Väliosat 6a. 1 x Johtokiinnitin (suuri) 6e. 2 x Johtokiinnitin (pieni)

8. 1 x Ruohonkeräyssäkki

9. 1 x Alempi työntökaari

9a. 2 x Laipparuuvi M6x55 mm 9b. 2 x Aluslaatta (sisällä – Ø 6,5 mm) 9c. 2 x Pikakiinnitysvipu 9d. 2 x Kierreholkki M6

1 x Akkukäyttöinen ruohonleikkuri 1 x käyttöohje

• = eivät välttämättä sisälly toimitukseen! 4 Määräystenmukainen käyttö Tuote on tarkoitettu ruohokenttien ja nurmikoiden leikkaa- miseen kotitalouksissa. Tämä akkukäyttöinen ruohonleikkuri sopii kooltaan noin 800-900m² nurmikoille. Käsiteltävän nurmikon tosiasialliseen pinta-alaan vaikutta- vat erilaiset tekijät, kuten akun lataus, akun koko (ah), nurmen kosteus, leikkuukorkeus, sammalkasvusto tai ruo- hon tiheys. Tuotetta saa käyttää vain sen käyttötarkoituksen mukai- sesti. Kaikki muunlainen käyttö katsotaan määräystenvas- taiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja. Määräystenmukaiseen käyttöön kuuluu myös turvallisuus- ohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen. Tuotetta käyttävien ja huoltavien henkilöiden on perehdyt- tävä tuotteen ohjeisiin ja heillä on oltava tiedot mahdolli- sista vaaroista. Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mi- tään vastuuta siitä aiheutuvista vahingoista. Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla. Valmistajan määrittämiä turvallisuus-, työ- ja huoltomää- räyksiä ja teknisissä tiedoissa annettuja mittoja on nouda- tettava. FI | 271www.scheppach.comHuomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos tuotetta käytetään kaupalli- seen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toi- minnassa. Signaalisanojen selitykset käyttöohjeessa VAARA Merkkisana, joka merkitsee välittömästi uh- kaavaa vaaratilannetta, joka johtaa kuole- maan tai vakavaan loukkaantumiseen, jos si- tä ei vältetä. VAROITUS Merkkisana, joka merkitsee mahdollista vaa- ratilannetta, joka voi johtaa kuolemaan tai va- kavaan loukkaantumiseen, jos sitä ei vältetä. VARO Merkkisana, joka merkitsee mahdollista vaa- ratilannetta, joka voi johtaa lievään tai kohta- laiseen loukkaantumiseen, jos sitä ei vältetä. HUOMIO Merkkisana, joka merkitsee mahdollista vaa- ratilannetta, joka voi johtaa tuotteen tai omai- suuden vahingoittumiseen, jos sitä ei vältetä. 5 Turvallisuusohjeet Sähkötyökalujen yleiset turvallisuusohjeet VAROITUS Lue kaikki turvallisuusohjeet, ohjeet, kuvauk- set ja tekniset tiedot, jotka ovat tämän sähkö- työkalun ohessa. Laiminlyönnit seuraavien ohjeiden noudattamisessa voi- vat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vam- moja. Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi ”sähkötyökalu” tarkoit- taa verkkovirralla toimivia sähkötyökaluja (joissa on virta- johto) tai akkukäyttöisiä sähkötyökaluja (ilman virtajoh- toa).

1) Työpaikan turvallisuus

a) Pidä työpaikka siistinä ja hyvin valaistuna. Epäjär- jestys tai huono/puuttuva valaistus työalueilla voi ai- heuttaa onnettomuuksia. b) Älä työskentele sähkötyökalulla räjähdysvaaralli- sessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipi- nöitä, jotka voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja muut henkilöt loitolla sähkötyöka- lusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyöka- lun hallinnan.

2) Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pis- torasiaan. Pistoketta ei saa muuttaa millään taval- la. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, säh- köiskun vaara on pienempi. b) Vältä vartalon kosketusta maadoitettuihin pintoi- hin, kuten putkiin, lämmittimiin, uuneihin ja jää- kaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu. c) Älä käytä tuotetta sateella tai kosteassa ympäris- tössä. Tämä voi lisätä sähköiskun riskiä. d) Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustami- seen, äläkä irrota pistoketta pistorasiasta vetämäl- lä johdosta. Pidä liitäntäjohto loitolla kuumuudes- ta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi. e) Kun käytät sähkötyökalua ulkona, käytä vain sel- laista jatkojohtoja, jotka on hyväksytty ulkokäyt- töön. Ulkokäyttöön hyväksytyn jatkojohdon käyttämi- nen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttöä kosteassa ympäristös- sä ei voi välttää, käytä vikavirtasuojakytkintä. Vika- virtasuojakytkimen käyttö vähentää sähköiskun vaa- raa.

3) Ihmisten turvallisuus

a) Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huu- maavien aineiden, alkoholin tai lääkkeiden vaiku- tuksen alaisena. Huomion herpaantuminen hetkeksi- kin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin. b) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, ku- ten pölynaamarin, liukuestepohjaisten turvajalkinei- den, suojakypärän tai kuulosuojaimien käyttö sähkö- työkalulla tehtävistä töistä riippuen vähentää vammau- tumisvaaraa. c) Estä tahaton käyttöönotto. Varmista, että sähkö- työkalu on kytketty pois ennen kuin kytket virran- syötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kan- taessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virran- syöttöön seurauksena voi olla onnettomuuksia. d) Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyö- kalun osassa oleva työkalu tai avain voi aiheuttaa vammoja. e) Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa. 272 | FI www.scheppach.comf) Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaattee- si loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin. g) Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käy- tettävä oikein. Pölyn poistoimulaitteen käytöllä voi- daan vähentää pölystä aiheutuvia vaaroja. h) Älä tuudittaudu katteettomaan turvallisuudentun- teeseen äläkä poikkea sähkötyökalujen turvamää- räyksistä vaikka olisit jo harjaantunut sähkötyöka- lun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

4) Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkö- työkalulla työskentelet paremmin ja turvallisemmin il- moitetulla tehoalueella. b) Älä käytä sähkötyökalua, jonka kytkin on viallinen. Sähkötyökalu, jota ei voi kytkeä asianmukaisesti pääl- le tai pois päältä, on vaarallinen ja se täytyy korjata. c) Vedä pistoke irti pistorasiasta ja/tai poista irrotet- tava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nä- mä varotoimenpiteet estävät sähkötyökalun tahatto- man käynnistymisen. d) Säilytä käyttämättömiä sähkötyökaluja lasten ulot- tumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita. Ko- kemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia. e) Hoida sähkötyökaluja ja käytettäviä työkaluja huo- lellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyöka- lun toiminta vaarantuu. Korjauta vialliset osat en- nen sähkötyökalun käyttöä. Monien onnettomuuk- sien taustalla on sähkötyökalujen huono huolto. f) Pidä leikkuutyökalut terävinä ja puhtaina. Huolelli- sesti hoidetut leikkuutyökalut, joissa on terävät leik- kuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa. g) Käytä sähkötyökalua, käytettäviä työkaluja jne. näiden ohjeiden mukaisella tavalla. Huomioi täl- löin työolosuhteet ja suoritettava tehtävä. Sähkö- työkalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi johtaa vaarallisiin tilanteisiin. h) Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5) Akkutyökalun käyttö ja käsittely

a) Lataa akkuja vain valmistajan suosittelemilla la- tauslaitteilla. Määrätylle akkutyypille sopivan laturin käyttö voi aiheuttaa tulipalovaaran, jos sitä käytetään erityyppisen akun lataamiseen. b) Käytä sähkötyökaluissa vain niille tarkoitettuja ak- kuja. Muiden akkujen käyttäminen voi aiheuttaa vam- moja ja tulipalovaaran. c) Pidä käyttämättömät akut loitolla klemmareista, kolikoista, avaimista, nauloista, ruuveista tai muis- ta pienistä metalliesineistä, jotka voivat yhdistää akun koskettimet. Akun koskettimien välinen oikosul- ku voi aiheuttaa palovammoja tai tulipalon. d) Väärin käsitellystä akusta voi purkautua ulos nes- tettä. Vältä kosketusta siihen. Jos tapahtuu koske- tus, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lisäksi lääkärin hoitoon. Ulos purkautuva akkuneste voi aiheuttaa ihoärsytystä tai palovammoja. e) Älä käytä vaurioitunutta akkua tai akkua, johon on tehty muutoksia. Vaurioituneet akut tai akut, joihin on tehty muutoksia, voivat käyttäytyä ennalta arvaamat- tomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran. f) Älä altista akkua tulelle tai korkeille lämpötiloille. Tuli tai yli 130 °C: lämpötilat voivat aiheuttaa räjähdyk- sen. g) Noudata kaikkia lataamista koskevia ohjeita äläkä koskaan lataa akkua tai akkutyökalua käyttöoh- jeessa ilmoitetun lämpötila-alueen ulkopuolella. Virheellinen lataaminen tai sallitun lämpötila-alueen ulkopuolella lataaminen voi tuhota akun ja lisätä tuli- palon vaaraa.

a) Korjauta sähkötyökalu vain pätevällä ammattihen- kilöllä ja käyttäen vain alkuperäisiä varaosia. Näin varmistetaan sähkötyökalun pysyminen turvallisena. b) Älä koskaan huolla vaurioituneita akkuja. Kaikki akun tai sen osien huoltotyöt on annettava valmistajan tai valmistajan valtuuttaman huoltopalvelun suoritetta- vaksi. Ruohonleikkurin turvallisuusohjeet a) Älä käytä ruohonleikkuria huonolla säällä, eten- kään ukkosella. Näin vältetään vaara joutua salaman iskemäksi. b) Tarkista huolellisesti, ettei työskentelyalueella ole villieläimiä. Villieläimet voivat loukkaantua ruohon- leikkurin ollessa käynnissä. c) Tarkasta työskentelyalue perusteellisesti ja poista kaikki kivet, kepit, narut/rautalangat, luut ja muut vierasesineet. Ulos sinkoutuvat esineet voivat aiheut- taa loukkaantumisia. d) Tarkista aina ennen ruohonleikkurin käyttöä, ovat- ko leikkuuterät ja leikkuutyökalut kuluneet tai vau- rioituneet. Kuluneet tai vaurioituneet osat nostavat loukkaantumisriskiä. e) Tarkasta ruohonkeräyslaitteen kuluminen ja kunto säännöllisesti. Kulunut tai vioittunut ruohonkeräyslai- te nostaa loukkaantumisriskiä. f) Pidä suojukset paikoillaan. Suojusten on oltava toimintakuntoisia ja asianmukaisesti kiinnitetty. Ir- tonainen, vaurioitunut tai puutteellisesti toimiva suojus voi aiheuttaa loukkaantumisia. g) Pidä jäähdytysilman sisäänmenoaukon puhtaina kertymistä. Tukkeutuneet ilman sisäänmenoaukon ja kertymät voivat aiheuttaa ylikuumenemisen tai palo- vaaran. FI | 273www.scheppach.comh) Käytä ruohonleikkuria käyttäessäsi aina liukumat- tomia turvajalkineita. Älä koskaan työskentele pal- jain jaloin tai avoimet sandaalit jalassa. Näin välte- tään jalkojen loukkaantuminen niiden joutuessa kos- ketuksiin pyörivän leikkuuterän kanssa.

i) Käytä ruohonleikkuria käyttäessäsi aina pitkiä

housuja. Paljas iho lisää ulos sinkoutuvista osista joh- tuvien loukkaantumisten todennäköisyyttä. j) Älä käytä ruohonleikkuria märällä nurmikolla. Kä- vele aina, älä koskaan juokse. Näin vältetään liukas- tumisen ja kaatumisen vaara, joka voi aiheuttaa louk- kaantumisia. k) Älä käytä ruohonleikkuria liian kaltevilla alustoilla. Näin vältetään hallinnan menettämisen, liukastumisen ja kaatumisen vaara, joka voi aiheuttaa loukkaantumi- sia. l) Varmista tukeva asento työskennellessäsi kaltevil- la pinnoilla: Työskentele aina poikittain kaltevuu- teen nähden, älä koskaan ylös- tai alaspäin, ja ole erityisen varovainen vaihtaessasi työskente- lysuuntaa. Näin vältetään hallinnan menettämisen, liukastumisen ja kaatumisen vaara, joka voi aiheuttaa loukkaantumisia. m) Ole erityisen varovainen, kun leikkaat nurmikkoa takaperin tai kun vedät ruohonleikkuria itseäsi kohti. Tarkkaile aina ympäristöä. Näin vältetään kompastumisvaara työskentelyn aikana. n) Älä koske teriin tai muihin vaarallisiin osiin, jotka ovat vielä liikkeessä. Näin vältetään liikkuvista osista aiheutuvien loukkaantumisten riski. o) Varmista, että kaikki kytkimet on sammutettu, ja poista turva-avain, ennen kuin poistat kiinni juut- tunutta materiaalia tai puhdistat ruohonleikkurin. Ruohonleikkurin odottamaton käyttö voi aiheuttaa va- kavia loukkaantumisia. p) Jos osutaan vieraaseen esineeseen, kytke tuote heti pois päältä ja poista akku. Tutki tuote vaurioiden va- ralta ja suorita tarvittavat korjaukset ennen kuin käyn- nistät tuotteen uudelleen ja alat työskennellä sillä. Jos tuote alkaa täristä epätavallisen voimakkaasti, on suo- ritettava huolellinen tarkastus. Lisäturvallisuusohjeet

• Älä koskaan anna lasten tai muiden henkilöiden, jotka eivät tunne käyttöohjetta, käyttää ruohonleikkuria. Pai- kalliset määräykset voivat määrittää käyttäjän vähim- mäisiän.

• Älä koskaan leikkaa ruohoa, jos lähellä on muita ihmi- siä (erityisesti lapsia) tai eläimiä. Pidä mielessä, että koneen käyttäjä vastaa onnettomuuksista, joissa muut henkilöt tai heidän omaisuutensa kärsii vahinkoja.

• Leikkaa ruohoa vain, kun näkyvyys on hyvä. Ulkopuo- liset henkilöt on pidettävä loitolla.

• Jos tuote luovutetaan toiselle henkilölle, tämä käyttö- ohje on luovutettava sen mukana. HUOMIO Kiveniskemien vaara! Älä koskaan aja soran päällä moottorin pyöriessä.

• Ennen käyttöä on aina tarkastettava silmämääräisesti, ovatko terä ja kiinnityspultit kuluneet tai vahingoittu- neet. Epätasapainon välttämiseksi kuluneet tai vauri- oituneet terät ja kiinnityspultit on vaihdettava aina sar- joina.

• Ole varovainen säätäessäsi tuotetta ja vältä sormien jäämistä liikkuvan terän ja kiinteiden laitteen osien vä- liin.

• Ole erityisen varovainen leikatessasi ruohoa pehmeäl- lä tai pettävällä maalla, jätekasojen, kuoppien tai pen- kereiden lähellä.

• Vältä paikkoja, joissa pyörät menettävät pitonsa tai ruohon leikkaaminen ei ole turvallista.

• Tuotteen käyttäminen liiallisella nopeudella voi lisätä onnettomuusvaaraa.

• Kadun lähellä on huomioitava tieliikenne.

• Älä koskaan nosta tai kuljeta ruohonleikkuria mootto- rin ollessa käynnissä.

• Pysäytä terä, kun ruohonleikkuria on kallistettava, kun sitä kuljetetaan muun kuin nurmen päällä ja kun ruo- honleikkuria liikutetaan edestakaisin leikattavalle pin- nalle ja pois siitä.

• Käynnistä moottori varovasti valmistajan antamien oh- jeiden mukaisesti. Varmista, että jalkasi ovat riittävän etäällä terästä.

• Kun moottori käynnistetään, ruohonleikkuria ei saa kallistaa, ellei ruohonleikkuria ole nostettava kyseises- sä tilanteessa. Kallista sitä tässä tapauksessa vain sen verran kuin on välttämätöntä, ja nosta sitä vain sil- tä puolelta, jolla käyttäjä ei ole.

• Älä koskaan laita käsiäsi tai jalkojasi pyöriviin osiin tai niiden alle. Pysy aina kaukana poistoaukosta.

• Käytä vain valmistajan suosittelemia teriä ja lisävarus- teita. Muiden käyttötyökalujen ja muiden lisävarustei- den käyttö voi altistaa käyttäjän loukkaantumisvaa- raan.

• Pidä tuote aina hyvässä käyttökunnossa.

• Melu- ja tärinäkuormituksen vähentämiseksi on pidet- tävä riittäviä taukoja.

• Huomioi, että epäasianmukaisesti suoritettu huolto, yhteensopimattomien varaosien käyttö tai turvalaittei- den poistaminen tai muunteleminen voi johtaa tuot- teen vahingoittumiseen ja tuotteen parissa työskente- levien henkilöiden vakaviin loukkaantumisiin.

• Huomioi, että tuotteen turvajärjestelmiä tai laitteita ei saa ohittaa tai ottaa pois käytöstä. Älä koskaan poista turvallisuuden kannalta tärkeitä osia. VARO Ruohonleikkuria ei saa käyttää, ellei sen poistoaukkoon ole asennettu täydellistä ruohonkeräyslaitetta tai itse- näisesti sulkeutuvaa erottavaa suojalaitetta.

• Älä koskaan käytä ruohonleikkuria, jos sen suojalait- teet tai suojaritilät ovat vioittuneet tai kun siinä ei ole suojalaitteita, esim. estelevyä ja/tai ruohonkeräyslait- teita. 274 | FI www.scheppach.comJäännösriskit Tuote on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Kuulon vaurioituminen, jos ohjeenmukaisia kuulosuo- jaimia ei käytetä.

• Jäännösriskit voidaan minimoida noudattamalla käyt- töohjeen lisäksi kohdissa ”Turvallisuusohjeet” ja ”Mää- räystenmukainen käyttö” olevia ohjeita.

• Käytä tuotetta tässä käyttöohjeessa suositellulla taval- la. Näin mahdollistetaan tuotteen optimaalinen suori- tuskyky.

• Lisäksi kaikista asianmukaisista toimenpiteistä huoli- matta voi jäljelle jäädä piileviä jäännösriskejä. VAROITUS Tämä sähkötyökalu muodostaa käytön aikana sähkö- magneettisen kentän. Tämä kenttä voi joissain olosuh- teissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hen- genvaarallisten vammojen vaaran vähentämiseksi suo- sittelemme, että ihonalaisia lääkinnällisiä laitteita käyttä- vät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua. VAROITUS Pitkäkestoisissa töissä voi käyttäjän käsissä tärinästä johtuen ilmetä verenkiertohäiriöitä (valkosormisuus). Valkosormisuus on verisuonisairaus, jossa sormissa ja varpaissa olevat pienet verisuonet supistuvat epätavalli- sen voimakkaasti. Kyseiset alueet eivät saa enää riittä- västi verta ja ne ovat siksi hyvin vaaleita. Tärisevien tuotteiden toistuva käyttö voi henkilöillä, joiden veren- kierto on heikentynyt (esim. tupakoitsijat, diabeetikot), laukaista hermovaurioita. Jos havaitset epätavallisia muutoksia itsessäsi, lopeta työskentely heti ja ota yhteyttä lääkäriin. HUOMIO Tuote kuuluu 20V IXES -sarjaan ja sitä saa käyttää vain tämän tuotesarjan akuilla. Akut saa ladata vain tämän tuotesarjan latauslaitteilla. Huomioi tällöin valmistajan antamat tiedot. VAROITUS Huomioi turvallisuusohjeet ja lataamista ja oi- keanlaista käyttöä koskevat ohjeet, jotka ovat 20V IXES -sarjan akun ja latauslaitteen käyt- töohjeessa. Yksityiskohtainen kuvaus lataa- misesta ja muut tiedot ovat tässä erillisessä käyttöohjeessa. 6 Tekniset tiedot Mitoitusjännite 40V (2x20V) Leikkuuleveys 470 mm Leikkuukorkeus 7-portainen säätö korkeudensäätö 26/32/39/47/57/69/80 mm Keräyssäkin tilavuus 75 l Paino (ilman akkua) 30,85 kg Valmistaja: Royal Garden Terän koodi: RG470 Oikeus teknisiin muutoksiin pidätetään! Melu ja tärinä VAROITUS Melulla voi olla vakavia vaikutuksia terveyteesi. Jos ko- neen aiheuttama melu on yli 85 dB, koneen lähellä ole- vien henkilöiden on käytettävä sopivia kuulosuojaimia. Melu- ja tärinäarvot on määritetty standardisoidulla mit- tausmenetelmällä. Meluarvot Äänenpainetaso L

85,2 dB Mittausepävarmuus K

94,5 dB Taattu äänitehotaso L

96 dB Mittausepävarmuus K

1,9 dB Tärinäarvot (käsivarren keinu) Tärinä a

Mittausepävarmuus K 1,5 m/s

Ilmoitettu värähtelyn kokonaisarvo ja ilmoitettu melupääs- töarvo on mitattu standardin mukaisilla tarkastusmenetel- millä ja niitä voidaan käyttää vertailuarvona vertailussa toisiin sähkötyökaluihin. Ilmoitettua melupäästöarvoa kokonaisarvoa ja ilmoitettua värähtelyn kokonaisarvoa voidaan käyttää myös kuormi- tuksen tilapäiseen arviointiin. VAROITUS Melupäästöt ja tärinäpäästöt voivat sähkötyö- kalun tosiasiallisen käytön aikana poiketa an- netuista arvoista sähkötyökalun käyttötavas- ta riippuen, erityisesti sen mukaan, minkä tyyppistä työkappaletta työstetään. Pyri pitämään kuormitus mahdollisimman pienenä. Esi- merkkejä toimenpiteistä: työajan lyhentäminen. Tällöin on huomioitava kaikki käyttöjakson osat (esimerkiksi ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jol- loin se on päällä mutta käy ilman kuormaa). 7 Purkaminen pakkauksesta VAROITUS Tuote ja pakkausmateriaalit eivät ole lasten leikkika- luja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nie- luun ja tukehtuminen!

• Avaa pakkaus ja ota tuote varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus- ja kuljetus- varmistukset (jos sellaiset on). FI | 275www.scheppach.com• Tarkasta, onko toimituksen sisältö täydellinen.

• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvauri- oita. Ilmoita mahdollisista vaurioista heti tuotteen toi- mittaneelle kuljetusyritykselle. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

• Säilytä pakkausta mahdollisuuksien mukaan takuu- ajan päättymiseen asti.

• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.

• Käytä lisävarusteina ja kulutus- ja varaosina vain alku- peräisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.

• Ilmoita tilauksissa tuotteen tuotenumero ja valmistus- vuosi. 8 Asennus VARO Loukkaantumisvaara! Aseta akku paikoilleen vasta kun akkutyökalu on valmis käyttöön. VARO Loukkaantumisvaara pyörivän terän vuoksi. Työskente- le tuotteen parissa vain, kun se on sammutettu ja terä ei liiku! HUOMIO Tuote on ehdottomasti asennettava täydellisesti en- nen käyttöönottoa! HUOMIO Varmista, että johto ei puristu asentamisen aikana.

8.1 Alemman työntökaaren (9)

1. Kohdista alempi työntökaari (9) ruohonleikkurin vas-

taaviin kiinnityskohtiin.

2. Varmista, että lukitusnuppien (9e) nokat ovat asettu-

neet oikein lukitusaukkoihin. On olemassa kolme mahdollista asentoa.

3. Laita laippakantaruuvi (9a) ruohonleikkurin ja alem-

man työntökaaren (9) kiinnitysaukkojen läpi.

4. Sijoita aluslaatta (9b) kuhunkin laippakantaruuviin (9a)

ja varmista pikakiinnitysvivulla (9c).

5. Varmista, että lukitusnupit (9e) ovat lukittuneet oikein

molemmilla puolilla ja samalle korkeudelle.

6. Lukitse molemmat pikakiinnitysvivut (9c) painamalla

niitä alemman työntökaaren (9) suuntaan. Niiden on oltava alemmassa työntökaaressa (9) niin, että kiristäminen onnistuu keskisuurella voimalla. Muuten pikakiinnitysvipua (9c) on kiristettävä kiertä- mällä myötäpäivään tai sitä on löysättävä kiertämällä vastapäivään.

8.2 Ylemmän työntökaaren (5) asennus

1. Kohdista ylempi työntökaari (5) alempaan työntökaa-

2. Sijoita väliosat (5e) alemman (9) ja ylemmän työntö-

3. Laita laippakantaruuvi (5a) alemman (9) ja ylemmän

(5) työntökaaren kiinnitysaukkojen läpi. On olemassa kolme mahdollista asentoa.

4. Sijoita aluslaatta (5b) kuhunkin laippakantaruuviin (5a)

ja varmista pikakiinnitysvivulla (5c).

5. Ruuvaa ylempi työntökaari (5) kiinni alempiin työntö-

kaariin (9) niin, että kummallekin puolelle tulee yksi laippakantaruuvi (5a), aluslaatta (5b) ja yksi pikakiinni- tysvipu (5c). On olemassa kolme mahdollista asentoa.

6. Lukitse molemmat pikakiinnitysvivut (5c) painamalla

niitä ylemmän työntökaaren (5) suuntaan. Niiden on oltava ylemmässä työntökaaressa (5) niin, että kiristäminen onnistuu keskisuurella voimalla. Muuten pikakiinnitysvipua (5c) on kiristettävä kiertä- mällä myötäpäivään tai sitä on löysättävä kiertämällä vastapäivään.

7. Ohjaa molemmat kaapelin päät (pistoke (6d) ja pistuk-

ka (6b)) yhteen niin, että pistokkeen (6d) tappi menee vastaavan pistukassa (6b) olevaan aukkoon.

8. Kierrä kiristysmutteria (6c) myötäpäivään, kunnes se

on lujasti kiinni liitoksen kiinnittämiseksi kunnolla.

8.3 Kaapelin kiinnittimien (6a/6e)

asennus (kuvat 2, 8)

1. Kiinnitä kaapelin kiinnitin (6a) ylempään (5) työntökaa-

reen ja kiinnitä kaapelin kiinnittimet (6e) alempaan (9) työntökaareen ja kiinnitä kaapeli (6).

8.4 Ruohonkeräyssäkin (8) asennus

1. Suuntaa keräyssäkki oikein rungon (8c) ympärille.

2. Laita kumihuulet (8b) vastaaviin kohtiin sisältä rungon

(8c) yli. 9 Ennen käyttöönottoa HUOMAUTUS Tämä tuote aiheuttaa väistämättä jonkinas- teista melua. Ajoita melua tuottavat työt hy- väksyttyihin ja määrättyihin ajankohtiin. Nou- data tarvittaessa lepoaikoja ja rajoita työn kesto minimiin. Käytä sopivia kuulosuojaimia oman ja lähis- töllä olevien henkilöiden suojaamiseksi.

9.1 Työntökaarien (5/ 9) säätö

(kuvat 3-7) Huomautus: Ylempi (5) ja alempi (9) työntökaari voidaan säätää kol- meen eri asentoon ergonomisen ja miellyttävän ohjausa- sennon mahdollistamiseksi. 276 | FI www.scheppach.comAlemman työntökaaren (9) säätö:

1. Avaa molemmat pikakiinnitysvivut (9c).

2. Vedä lukitusnupit (9e) ulos ja kierrä niitä 90° kiinnit-

tääksesi ne avattuun asentoon.

3. Aseta alempi työntökaari (9) haluttuun asentoon.

4. Kierrä lukitusnuppeja (9e) uudelleen 90° lukitaksesi ne

ohjeen mukaiseen asentoon ja varmistaaksesi työasennon.

5. Lukitse pikakiinnitysvipu (9c) kohdassa 8.1 kuvatulla

tavalla Ylemmän työntökaaren (5) säätö:

1. Avaa molemmat pikakiinnitysvivut (5c).

2. Löysää molemmat pikakiinnitysvivut (5c) kiertämällä

3. Irrota pikakiinnitysvipu (5c) ja poista aluslaatat (5b) ja

laippakantaruuvit (5c).

4. Aseta ylempi työntökaari (5) haluttuun asentoon.

5. Asenna ylempi työntökaari (5) kohdassa 8.2 kuvatulla

9.2 Leikkuukorkeuden säätö (kuva 10)

HUOMIO Leikkuukorkeutta saa säätää vain moottorin ollessa sammutettuna.

• Jos ruoho on tiheää ja korkeaa, aseta korkein leikkuu- taso ja leikkaa hitaammin. Kauden ensimmäiseen leik- kuuseen olisi valittava korkea leikkuukorkeus. Säädä leikkuukorkeus siten, että tuote ei kuormitu liikaa.

• Valitse leikkuukorkeus tosiasiallisen ruohon pituuden mukaan.

• Suorita useita leikkauksia leikaten ruohoa kerrallaan enintään 4 cm. Leikkuukorkeutta säädetään leikkuukorkeuden säätövivul- la (11).

1. Paina leikkauskorkeuden säätövipua (11) ja pidä sitä

2. Säädä leikkauskorkeuden säädin (11) haluttuun asen-

toon vetämällä leikkauskorkeuden säätövipua (11) ylös tai painamalla sitä alas.

3. Vapauta leikkuukorkeuden säätövipu (11) uudelleen.

Vipu lukittuu haluttuun asentoon.

9.3 Akkujen (19) asettaminen akun

kiinnityksiin / poistaminen akun kiinnityksistä (kuva 9) Huomautus: Tuotetta voidaan käyttää kahdella tai neljällä akulla (18). Jos käytetään kahta akkua (18), ne täytyy sijoittaa pareit- tain akkuriviin (paikka 1) (19) tai akkuriviin (paikka 2) (19a). Akun asettaminen paikoilleen

1. Avaa akun suojus (16).

2. Työnnä akut (18) akkuriveihin (19/19a). Akut (18) lu-

kittuvat paikalleen kuuluvasti.

1. Avaa akun suojus (16).

2. Paina akun (18) lukituksen avauspainiketta (akku)

(18a) ja vedä se pois akkuriveistä (19/19a).

3. Sulje akun suojus (16).

9.4 Leikattavan pinnan valmistelu

1. Tarkasta leikattava pinta huolellisesti ennen ruohon

2. Poista kivet, kepit, luut, narut, lelut ja muut esineet,

joita tuote voi viskoa ympäristöön.

3. Varmista, että leikattavalla alueella ei ole ihmisiä.

10 Käyttöön ottaminen HUOMAUTUS Tämä tuote aiheuttaa väistämättä jonkinas- teista melua. Ajoita melua tuottavat työt hy- väksyttyihin ja määrättyihin ajankohtiin. Nou- data tarvittaessa lepoaikoja ja rajoita työn kesto minimiin. Käytä sopivia kuulosuojaimia oman ja lähis- töllä olevien henkilöiden suojaamiseksi.

10.1 Leikkuukorkeuden säätö (kuva 10)

HUOMIO Leikkuukorkeutta saa säätää vain moottorin ollessa sammutettuna ja sytytystulppapistok- keen ollessa irrotettuna.

• Jos ruoho on tiheää ja korkeaa, aseta korkein leikkuu- taso ja leikkaa hitaammin. Kauden ensimmäiseen leik- kuuseen olisi valittava korkea leikkuukorkeus. Säädä leikkuukorkeus siten, että tuote ei kuormitu liikaa.

• Valitse leikkuukorkeus tosiasiallisen ruohon pituuden mukaan.

• Suorita useita leikkauksia leikaten ruohoa kerrallaan enintään 4 cm.

• Oikea leikkuukorkeus – Koristenurmikko noin 30–45 mm – Käyttönurmikko noin 40–65 mm. Leikkuukorkeutta säädetään leikkuukorkeuden säätövivul- la (11). Leikkuukorkeus voidaan säätää eri asetuksiin.

1. Vedä leikkuukorkeuden säätövipua (11) ulospäin.

2. Siirrä leikkuukorkeuden säätövipu (11) haluttua leik-

kuukorkeutta vastaavaan asentoon.

3. Vapauta leikkuukorkeuden säätövipu (11) uudelleen.

Vipu lukittuu haluttuun asentoon.

10.2 Terän pysäytyslaite

Terän pysäytyslaite on tarkastettava aina ennen käyttöön- ottoa. Käynnistä moottori kohdassa 11.6 kuvatulla tavalla.

1. Vapauta turvakaari (1). Moottori sammuu ja terää (21)

2. Terän (21) on pysähdyttävä 7 sekunnin kuluessa.

FI | 277www.scheppach.com10.3 Leikattavan pinnan valmistelu

1. Tarkasta leikattava pinta huolellisesti ennen ruohon

2. Poista kivet, kepit, luut, narut, lelut ja muut esineet,

joita tuote voi viskoa ympäristöön.

3. Varmista, että leikattavalla alueella ei ole ihmisiä.

11 Käyttö Akkukäyttöisessä ruohonleikkurissa on leikattavan pinnan suuntaisesti pyörivä leikkuutyökalu. Siinä on tehokas ja tasaisesti käyvä sähkömoottori, tukeva kotelo, turvakaari, reunanleikkausosa molemmilla puolilla ja ruohonkeräys- säkki. Lisäksi tuotteen korkeutta voidaan säätää 7-portai- sesti ja siinä on kevyesti liikkuvat pyörät. Käyttöosien toi- minnot voi tarkistaa seuraavista kuvauksista. VAROITUS Loukkaantumisvaara! Ota akku pois sähkötyökalusta aina ennen sähkötyöka- lun käsittelyä (esim. huolto, työkalun vaihto jne.) ja en- nen laitteen kuljettamista ja varastoimista. Virtakytkimen huolimaton käsittely voi aiheuttaa loukkaantumisvaaran. HUOMIO Varmista, että ympäristön lämpötila ei ole työskentelyn aikana yli 50°C eikä alle –20°C. HUOMIO Tuote kuuluu 20V IXES -sarjaan ja sitä saa käyttää vain tämän tuotesarjan akuilla. Akut saa ladata vain tämän tuotesarjan latauslaitteilla. Huomioi tällöin valmistajan antamat tiedot.

11.1 Ruohon leikkaaminen

ruohonkeräyssäkin kanssa HUOMIO Älä käytä tuotetta, jos ruohonkeräyssäkkiä tai silppuri- varustusta ei ole asetettu kunnolla paikalleen. HUOMIO Irrota tai kiinnitä ruohonkeräyssäkki vain, kun moottori on sammutettu ja terä on pysähtyneenä.

11.1.1 Ruohonkeräyssäkin (8) asettaminen

2. Nosta ruohonkeräyssäkkiä (8) kantokahvasta.

3. Ripusta ruohonkeräyssäkki (8) sitä varten tuotteen ta-

kaosassa olevaan ruohonkeräyssäkin ripustimeen.

4. Laske poistoluukku (7) alas, se pitää ruohonkeräyssä-

11.1.2 Täyttömäärän näyttö (8a)

ruohonkeräyssäkissä (8) (kuva 13) Ruohonkeräyssäkkiin (8) on asetettu täyttötason näyttö (8a).

• Täyttötason näyttö (8a) on paisunut: – Ruohonkeräyssäkki (8) on tyhjä

• Täyttötason näyttö (8a) on ruohonkeräyssäkin (8) päällä: – Ruohonkeräyssäkki (8) on täynnä

11.1.3 Ruohonkeräyssäkin (8) tyhjentäminen

(kuva 13) VAROITUS Ennen kuin irrotat ruohonkeräyssäkin, sammuta moottori ja odota, että terä on pysähtynyt. HUOMIO Loukkaantumisvaara! Poista ruohonkeräyssäkki vain, kun moottori on sam- mutettu ja terä on pysähtyneenä. Kun ruohoa leikattaessa nurmikolle alkaa jäädä ruoho- jäämiä, ruohonkeräyssäkki on tyhjennettävä.

1. Kun haluat poistaa ruohonkeräyssäkin (8), nosta pois-

2. Ota ruohonkeräyssäkki (8) pois pitäen kiinni kahvasta.

Turvallisuusmääräysten edellyttämällä tavalla poisto- luukku (7) menee kiinni, kun ruohonkeräyssäkki (8) ir- rotetaan, jolloin poistoaukko suljetaan. Jos nurmikolle jää ruohojäämiä, on ruohonleikkuria peruu- tettava noin 1 m moottorin käynnistämisen helpottamisek- si. HUOMIO Ruohonleikkurin kotelossa olevia leikkuujätteitä ei saa poistaa kädellä tai jalalla, vaan sopivalla apuvälineellä, esim. harjalla tai käsiharjalla. Materiaalin hyvän keräämisen varmistamiseksi ruohonke- räyssäkki (8) on puhdistettava käytön jälkeen.

11.2 Ruohon leikkaaminen ilman

ruohonkeräyssäkkiä (8) (kuvat 13, 14) HUOMIO Irrota tai kiinnitä ruohonkeräyssäkki vain, kun moottori on sammutettu ja terä on pysähtyneenä. Tuotetta voidaan käyttää myös ilman ruohonkeräyssäkkiä (8).

1. Ota ruohonkeräyssäkki (8) pois kohdassa 11.1.3 ku-

3. Käännä välike (7a) ulos.

4. Sulje poistoluukku (7) hitaasti.

Ruoho voi tulla ulos välikkeen (7a) etäisyyden vuoksi.

11.3 Ruohon leikkaaminen

silppurivarustuksen kanssa Leikattava tuote pilkotaan suljetussa leikkurikotelossa ja levitetään ruohoa leikattaessa takaisin maahan. Ruohojät- teen talteenotto ja hävitys jäävät pois. Hienoksi silputtu ruohojäte putoaa nurmelle luonnolliseksi lannoitteeksi kostuttaen nurmea ja tarjoten sille tarvittavaa ravinnetta. 278 | FI www.scheppach.comHUOMAUTUS Silppuaminen on mahdollista vain suhteellisen lyhytkes- toisessa ruohon leikkaamisessa.

11.3.1 Silppurivarustuksen (17) asettaminen

2. Ota ruohonkeräyssäkki (8) (jos asetettu) pois pitäen

4. Aseta leikkuukorkeus (katso 10.1).

Huomautus: Leikkaa ruohoa 2 cm, kun nurmen korkeus on 4–6 cm.

11.3.2 Ruohon leikkaamisen ja ruohon

silppuamisen välinen ero (kuvat 13, 16) Silppurivarustusta (17) käytettäessä leikattua ruohoa ei kerätä ruohonkeräyssäkkiin vaan se silputaan ja levite- tään nurmelle. Maaperässä olevat organismit hajottavat leikatussa ruohossa olevat ravinteet ja ne ovat siten nur- mikasvien hyödynnettävissä. Nurmikkoa, johon leikkuujä- te levitetään silputtuna, tarvitsee sen vuoksi lannoittaa oleellisesti harvemmin. Nyrkkisääntönä pätee, että nurmikko tulee leikata suhteel- lisen usein, jotta nurmen päälle tulee vain pieni määrä sil- puttua ruohoa. Sen vuoksi on suositeltavaa leikata nur- mikko vähintään kerran viikossa ja säätää ruohonleikkuri niin, että vain n. 40% ruohon kokonaiskorkeudesta levittyy silputtuna nurmen päälle. Jos silputtu ruoho jää näkyviin nurmikon päälle (esim. vuoden ensimmäisen leikkausker- ran jälkeen tai kun nurmikko on kasvanut voimakkaasti), on leikkaamisen aikana suositeltavaa käyttää ruohonkerä- yssäkkiä (8).

11.4 Terän pysäytyslaite (kuva 1)

Terän pysäytyslaite on tarkastettava aina ennen käyttöön- ottoa. Käynnistä moottori kohdassa 11.6 kuvatulla tavalla.

1. Vapauta turvakaari (1). Moottori sammuu ja terää (21)

2. Terän (21) on pysähdyttävä 7 sekunnin kuluessa.

11.5 Ohjauspaneelin (2) selitys

11.5.1 Ohjauspaneelin (2) kytkeminen

1. Pidä virtakytkintä (ruohonleikkuri) (2b) painettuna ly-

hyen aikaa kytkeäksesi ohjauspaneelin (2) päälle.

2. Kun ohjauspaneeli (2) on päällä, pidä virtakytkintä

(ruohonleikkuri) (2b) painettuna lyhyen aikaa kytkeäk- sesi ohjauspaneelin (2) pois päältä.

11.5.2 LED-valon (14) kytkeminen päälle/

1. Paina virtakytkintä (LED) (2a) kytkeäksesi LED-valon

(14) päälle tai pois päältä. Kun valaisin on kytketty päälle, LED-merkkivalot (valot) (2f) palavat; ne sam- muvat pois kytkettäessä.

11.5.3 Ajonopeuden sääteleminen

Nopeutta voidaan säädellä kuusiportaisesti nopeuden säädön (ajokoneisto) painikkeilla (+/-) (2c).

• Kasvattaminen: Kun haluat kasvattaa nopeutta, pai- na plus-painiketta (+). Jokaisella nopeustasolla syttyy yksi LED-merkkivalo (ajonopeus) (2e) lisää, kunnes kaikki kuusi valoa palavat.

• Vähentäminen: Kun haluat vähentää nopeutta, paina miinus-painiketta (–). Jokaisella nopeustason vähen- nyksellä yksi LED-merkkivalo (ajonopeus) (2e) sam- muu, kunnes enää yksi valo palaa.

11.5.4 Auto/Eco-tilan kytkeminen päälle ja

pois (kuva 1) Vaihda Auto/Eco-tilojen välillä painamalla Auto/Eco-kyt- kintä (2d). LED-merkkivalo (Auto/Eco-tila) (2j) ilmaisee aktiivisena olevan tilan. Käynnistettäessä käytössä on vii- meksi asetettu tila.

• Auto-tila: Moottorin koko tehon hyödyntäminen.

• Eco-tila: Kierroslukua mukautetaan olosuhteiden mu- kaan käyttöajan maksimoimiseksi.

11.5.5 LED-valojen kuvaus (kuva 17)

LED-valot akkurivin näyttöä varten Tuotteessa on kaksi akkuriviä (19+19a), joissa kummas- sakin on kaksi akkua (18). Vähintään yhden rivin on olta- va käytössä. Jos käytetään molempia akkurivejä (19+19a), tuote vaihtaa niiden välillä automaattisesti, kun- nes yksi rivi on tyhjä. Paikka 1:

• LED-merkkivalo (paikka 1) (2g) palaa: – Akkurivi (takana) (19) on varattu, mutta se ei ole aktiivinen.

• LED-merkkivalo (paikka 1) (2g) vilkkuu – Akkurivi (takana) (19) on aktiivinen. Paikka 2:

• LED-merkkivalo (paikka 2) (2h) palaa: – Akkurivi (edessä) (19a) on varattu, mutta se ei ole aktiivinen.

• LED-merkkivalo (paikka 2) (2h) vilkkuu: – Akkurivi (edessä) (19a) on aktiivinen. Lataustilan näyttö (2i) Jokaiselle akkuriviin kuuluvalle akulle (18) on oma lataus- tilan näyttönsä (2i). Lataustila jakautuu neljään aluee- seen, ja aktiivisen akkurivin lataustila näytetään:

• Kolmesta neljään LED-valoa palaa: – Akun (18) varaus on riittävä.

• Yhdestä kahteen LED-valoa palaa: – Lataa akku (18) tarvittaessa. LED-merkkivalo (häiriöilmoitus) (2k) LED-merkkivalo (häiriöilmoitus) (2k) vilkkuu punaisena seuraavien häiriöiden yhteydessä:

• Yhtä tai useampaa akkua (18) ei ole asetettu paikal- leen oikein.

• Akun (18) tai käyttökoneiston ylikuumentuminen.

• Akun (18) tai käyttökoneiston ylikuormittuminen. FI | 279www.scheppach.com11.6 Tuotteen kytkeminen päälle / pois päältä (kuva 18) Kytkeminen päälle

1. Pidä virtakytkintä (ruohonleikkuri) (2b) painettuna, va-

pauta päällekytkennän estin (4) ja vedä turvakaari (1) taakse. Kytkeminen pois päältä

1. Vapauta turvakaari (1).

VARO Sammuttamisen jälkeen tuote käy vielä jonkin aikaa. Odota, kunnes tuote on pysähtynyt täysin.

11.7 Ruohon leikkaamisen jälkeen

• Tarkasta kaikki ruuvit ja mutterit ennen seuraavaa käyttökertaa. Kiristä löystyneet ruuvit.

• Tyhjennä ruohonkeräyssäkki ennen seuraavaa käyttö- kertaa.

• Huomioi myös luku "Varastointi". 12 Puhdistus ja huolto VAROITUS Teetä ammattikorjaamossa sellaiset kunnos- sapitotyöt ja huoltotyöt, joita ei ole kuvattu tässä käyttöohjeessa. Käytä vain alkuperäisiä varaosia. VAROITUS Epäasianmukaisesti tehdyistä huolto- tai puhdistustöistä voi seurata vammoja! VAROITUS Tuote voi käynnistyä odottamattomasti puhdistus-, korjaus- ja huoltotöiden aikana, mikä voi johtaa vammautumiseen ja palovammoihin. – Kytke tuote pois päältä. – Poista akku. – Anna tuotteen jäähtyä. VARO Käytä teriä käsitellessäsi suojakäsineitä!

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pö- lyttömänä ja puhtaana kuin vain mahdollista. Pyyhi tuote puhtaalla liinalla* tai puhalla se puhtaaksi pai- neilmalla* alhaisella paineella. Suosittelemme, että tuote puhdistetaan heti jokaisen käyttökerran jälkeen.

• Tuuletusaukkojen on oltava aina vapaina.

• Puhdistaminen puutarhaletkulla on suositeltavaa vain alhaisella paineella. Painepesuri ei sovellu tämän tuot- teen puhdistamiseen.

1. Irrota ruohonkeräyssäkki ja harjaa se käsiharjalla. Voit

poistaa karkean lian ruohonleikkurin kotelosta harjalla.

2. Puhdista ruohonleikkurin alapuoli lastalla ja käsiharjal-

la. Lasta auttaa poistamaan karkeat ja suuremmat kasvijäänteet terän (21) alueelta. Alustan puhdistami- nen on helpompaa ja se voidaan tehdä perusteelli- semmin heti käytön jälkeen. Silloin lika ja kasvijään- teet ovat vielä tuoreita ja irtoavat helpommin.

3. Älä käytä puhdistus- tai liuotinaineita; ne voivat vahin-

goittaa tuotteen muoviosia. Pidä huoli siitä, ettei tuot- teen sisäosiin pääse vettä.

4. Tarkasta, onko ruohon poistossa ruohojäänteitä ja

VAROITUS Loukkaantumisvaara! Ota akku pois sähkötyökalusta aina ennen sähkötyöka- lun käsittelyä (esim. huolto, työkalun vaihto jne.) ja en- nen laitteen kuljettamista ja varastoimista. Virtakytkimen huolimaton käsittely voi aiheuttaa loukkaantumisvaaran.

12.2.1 Terän (21) vaihto (kuva 19)

VAROITUS Jos työskennellään vioittuneella terällä, on olemassa loukkaantumisvaara. – Käytä suojakäsineitä! – Turvallisuussyistä terän teroittamisen, tasapainotta- misen ja asentamisen saa teettää vain valtuutetussa ammattikorjaamossa. Optimaalisen työtuloksen saa- vuttamiseksi suosittelemme tarkastuttamaan terän kerran vuodessa. – Terän vaihtamiseen saa käyttää vain alkuperäisiä varaosia.

1. Pidä terää (21) paikallaan kädellä.

2. Käännä terän ruuvia (20) vastapäivään kiintoavaimella

SW13 (ei sisälly toimitukseen).

3. Poista terän ruuvi (20) ja aluslaatta.

4. Asenna terä (21) uudelleen käännetyssä järjestykses-

sä. Kiinnitä terän ruuvi (20) asianmukaisesti. Varmis- ta, että terä (21) on sijoitettu oikein kiinnityspultteihin ja se on oikein paikallaan.

5. Terän ruuvin (20) kiristysmomentti on 45 Nm. Vaihda

myös terän ruuvi (20), kun vaihdat terän (21).

12.2.2 Vahingoittunut terä (21) (kuva 19)

Jos terä (21) on osunut esteeseen:

• Tarkasta terä (21) vaurioiden varalta.

• Vioittunut tai taipunut terä (21) on vaihdettava.

• Älä koskaan yritä taittaa taipunutta terää (21) uudel- leen suoraksi.

• Älä koskaan työskentele taipuneella tai erittäin kulu- neella terällä (21). Se aiheuttaa tärinää ja voi aiheut- taa muita vaurioita ruohonleikkuriin. 13 Varastointi ja kuljetus Varastoi tuotetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. 280 | FI www.scheppach.comOptimaalinen varastointilämpötila on 5–30˚C. Säilytä tuotetta alkuperäisessä pakkauksessaan. Peitä tuote suojataksesi sitä pölyltä tai kosteudelta. Säily- tä käyttöohje tuotteen läheisyydessä. VAROITUS Loukkaantumisvaara! Ota akku pois sähkötyökalusta aina ennen sähkötyöka- lun käsittelyä (esim. huolto, työkalun vaihto jne.) ja en- nen laitteen kuljettamista ja varastoimista. Virtakytkimen huolimaton käsittely voi aiheuttaa loukkaantumisvaaran.

13.1 Ylemmän työntökaaren (5) kokoon

taittaminen (kuvat 1, 7, 13) VAROITUS Puristumisvaara! Pitele ylempää työntökaarta kädellä aina sen korkeim- masta kohdasta. – Älä koskaan laita sormiasi ylemmän ja alemman työntökaaren väliin. Ylempi työntökaari (5) voidaan taittaa kokoon tilan säästä- miseksi varastoinnin aikana.

1. Ota ruohonkeräyssäkki (8) pois.

2. Avaa pikakiinnitysvipu (5c) ylemmässä työntökaares-

3. Löysää pikakiinnitysvipua (5c) hieman kiertämällä sitä

4. Taita ylempi työntökaari (5) alas. Johto (6a) ei saa täl-

löin jäädä puristuksiin.

13.2 Valmistelut varastointia varten

2. Tyhjennä tuote täydellisesti.

3. Puhdista ja tarkista tuote vaurioiden varalta.

14 Korjaus ja varaosien tilaus Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seu- raavia osia tarvitaan kuluvina materiaaleina. HUOMIO Tuotevastuulain mukaan valmistaja ei vastaa vahingois- ta, jotka ovat aiheutuneet epäasianmukaisista korjauk- sista tai muiden kuin alkuperäisten varaosien käyttämi- sestä. Teetä työt asiakaspalvelussa tai valtuutetulla ammatti- laisella. Sama koskee myös lisävarusteita. Varaosia ja tarvikkeita saa huoltopalvelustamme. Skan- naa sitä varten etusivulla oleva QR-koodi.

14.1 Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

• Tyyppikilven tiedot Varaosat / lisätarvikkeet Akku SBP2.0, tuotenro: 7909201708 Akku SBP4.0, tuotenro: 7909201709 Latauslaite SBC2.4A tuotenro: 7909201710 Latauslaite SBC4.5A tuotenro: 7909201711 Latauslaite SDBC2.4A tuotenro: 7909201712 Latauslaite SDBC4.5A tuotenro: 7909201713 StarterKit SBSK2.0 tuotenro: 7909201720 StarterKit SBSK4.0 tuotenro: 7909201721 Terä - tuotenro: 7911401605 Terän ruuvi - tuotenro: 5911415001 15 Hävittäminen ja kierrätys Pakkausta koskevat ohjeet Pakkausmateriaalit voidaan kier- rättää. Hävitä pakkaus ympäris- tönsuojelumääräysten edellyttä- mällä tavalla. Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain (ElektroG) tiedot Sähkö- ja elektroniikkalaitteet eivät kuulu se- kajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumat- tomina ennen laitteen hävittämistä! Niiden hävittämis- tä säädellään vastaavassa paristojen ja akkujen käsit- telyä koskevassa laissa.

• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttä- jän velvollisuutena on toimittaa laite lain mukaisella ta- valla kierrätykseen.

• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!

• Yliviivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää se- kajätteen mukana.

• Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloi- tuksetta seuraaviin paikkoihin: – Julkiset hävitys- tai keräyspaikat (esim. kunnalli- nen kierrätyskeskus) – Sähkölaitteita myyvät liikkeet (paikalliset tai ver- kossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tä- män palvelun vapaaehtoisesti. – Valmistajalle tai lähialueella sijaitsevaan valtuutet- tuun keräyspaikkaan voidaan uutta laitetta osta- matta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joi- den reunan pituus on enintään 25 cm. – Muut valmistajan ja jälleenmyyjän täydentävät pa- lautusehdot saa kyseisestä asiakaspalvelusta.

• Jos valmistaja toimittaa uuden sähkölaitteen yksityis- talouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yh- teyttä valmistajan asiakaspalveluun. FI | 281www.scheppach.com• Tämä koskee vain laitteita, jotka asennetaan ja myy- dään Euroopan Unionin jäsenmaissa ja joihin sovelle- taan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elekt- roniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja. Litiumioniakkuja koskevia ohjeita Irrota akku ennen laitteen hävittämistä!

• Älä laita akkua sekajätteen joukkoon, äläkä viskaa sitä tuleen (räjähdysvaara) tai veteen. Vioittuneet akut voi- vat vahingoittaa ympäristöä ja terveyttäsi, jos niistä purkautuu ulos myrkyllisiä höyryjä tai nesteitä.

• Vialliset tai käytetyt akut on toimitettava kierrätykseen direktiivin 2023/1542/EY mukaisesti.

• Toimita laite ja latauslaite käsittelylaitokseen. Käytetyt muovi- ja metalliosat voidaan lajitella ja ohjata kierrä- tykseen.

• Hävitä akut siten, että niiden jännite on purkautunut. Suosittelemme peittämään navat teipillä oikosululta suojaamiseksi. Älä avaa akkua.

• Hävitä akut paikallisten määräysten mukaisesti. Luo- vuta akku käytettyjen akkujen keräyskeskukseen, jos- ta se toimitetaan ympäristönsuojelumääräysten mu- kaiseen kierrätykseen. Kysy neuvoa paikallisesta jäte- huoltoyrityksestä. 16 Ohjeet häiriöiden poistoon Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, kuinka toimia, jos tuotteesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen. Häiriö Mahdolliset syyt Korjauskeinot Tuote ei käynnisty. Akun teho on liian pieni. Lataa akut. Akut on asetettu paikoilleen väärin. Työnnä akut akun kiinnityksiin. Akku lu- kittuu paikalleen kuuluvasti. Tuotteen epätasainen käynti, voimakas tärinä. Terän kiinnitys löystynyt. Tarkasta terän kiinnitys. Terän epätasapaino. Vaihda terä. Moottori ei käy. Turvakaarta ei ole vedetty. Vedä turvakaarta. Moottori viallinen. Ota yhteyttä valtuutettuun asiakaspal- veluun. Ruohon poisto ei tapahdu siististi. Terä on kulunut. Vaihda terät. Ruohonkeräyssäkki tukossa. Tyhjennä ruohonkeräyssäkki tai poista tukos. 17 Takuuehdot – Scheppach 20V IXES -sarja Muutoksen päiväys 25.04.2024 Arvoisa asiakas, tuotteemme ovat läpäisseet tarkan laaduntarkastuksen. Jos tuotteen toiminnoissa kuitenkin havaitaan puutteita, pahoittelemme sitä syvästi ja pyydämme sinua ottamaan yhteyttä asiakaspalveluumme, jonka osoite on alla. Neu- vomme sinua mielellämme myös puhelimitse palvelunu- merossa. Seuraavien ohjeiden tarkoituksena on auttaa vahinkotapausten sääntelyssä ja käsittelyssä. Takuuvaatimusten voimaansaattamisen osalta päte- vät seuraavat seikat:

1. Näissä takuuehdoissa säädellään uusien tuotteiden

ostajille (yksityisille loppukuluttajille) myönnettyjä val- mistajan lisätakuita. Tämä takuu ei heikennä lakisää- teisiä oikeuksiasi takuun osalta. Niistä vastaa se jäl- leenmyyjä, jolta tuote on hankittu.

2. Valmistajan takuuehtoja sovelletaan vain ostamas-

sanne uudessa tuotteessa oleviin materiaali- tai val- mistusvirheistä johtuviin puutteisiin. Jos takuuaikana ilmenee materiaali- tai valmistusvirheitä, valmistaja ta- kuun myöntäjänä tarjoaa tämän takuun puitteissa va- lintansa mukaan seuraavat palvelut: – Tuotteen veloitukseton korjaus – Tuotteen veloitukseton vaihtaminen samanarvoi- seen tuotteeseen (tarvittaessa vaihto myös uu- dempaan malliin, jos alkuperäistä tuotetta ei ole enää saatavana). Korvattavat tuotteet tai osat siirtyvät meidän omistuk- seemme. Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai ammattikäyttöön. Takuuta ei sen vuoksi voida sovel- taa tilanteisiin, joissa tuotetta on takuuajan aikana käytetty kaupalliseen tarkoitukseen, ammatin harjoitta- miseen tai teollisuudessa tai kun sitä on rasitettu näitä käyttötapoja vastaavalla tavalla.

3. Takuumme ulkopuolelle on rajattu seuraavat tapa-

ukset: – Tuotteeseen tulevat vahingot, jotka seuraavat asennusohjeen laiminlyönnistä, epäasianmukai- sesti tehdystä asennuksesta, käyttöohjeen laimin- lyönnistä (esim. liittäminen väärään verkkojännit- teeseen tai virtatyyppiin) tai huolto- ja turvallisuus- määräysten laiminlyönnistä tai tuotteen käyttämi- sestä epäsuotuisissa ympäristöolosuhteissa ja tuotteen puutteellisesta hoidosta ja huollosta. – Tuotteeseen tulevat vahingot, jotka seuraavat vää- rinkäytöstä tai epäasianmukaisesta käytöstä (ku- ten esim. tuotteen ylikuormittaminen tai muiden kuin sallittujen työkalujen tai lisävarusteiden käyt- täminen), vieraan materiaalin pääsystä tuotteen si- 282 | FI www.scheppach.comsälle (esim. hiekka, kivet tai pöly), kuljetusvahin- got, voiman käytöstä tai ulkoisista vaikutuksista (kuten putoamisesta aiheutuvat vahingot). – Tuotteeseen tai tuotteen osiin tulevat vahingot, jot- ka on johdettavissa määräystenmukaiseen, tavalli- seen (käyttöön liittyvään) luonnolliseen kulumi- seen, ja kulutusosien vahingoittumiseen ja/tai ku- lumiseen. – Tuotteessa ilmenevät puutteet, jotka aiheutuvat sellaisten lisä-, laajennus- tai varaosien käytöstä, jotka eivät ole alkuperäisiä osia tai joita ei ole käy- tetty määräystenmukaisesti. – Tuotteet, joihin on tehty muutoksia tai modifikaati- oita. – Vähäiset poikkeamat tuotteen oletusominaisuuk- sissa, jotka ovat tuotteen arvon ja käytettävyyden kannalta merkityksettömiä. – Tuotteet, joihin on tehty omavaltaisia korjauksia tai jotka on annettu valtuuttamattomien henkilöiden korjattavaksi. – Kun tuotteessa oleva tunniste tai tuotteen tunnis- tustiedot (koneessa oleva tarra) puuttuu tai on muuttunut lukukelvottomaksi. – Tuotteet, jotka ovat voimakkaasti likaantuneita ja jotka huoltohenkilöstö sen vuoksi hylkää. – Vahingonkorvausvaatimukset ja jälki- ja seuraus- vahingot on yleisesti suljettu tämän takuun ulko- puolelle.

4. Takuuaika on 5 vuotta (paristoilla / akuilla 12 kuu-

kautta) ja se alkaa tuotteen ostopäivästä. Alkuperäi- sessä ostotositteessa oleva päivämäärä on ratkaise- va. Takuuvaatimukset on esitettävä viipymättä sen jäl- keen, kun vaatimuksen perusteena oleva seikka on tullut tietoon. Takuuvaatimusta ei voi esittää takuuajan umpeutumisen jälkeen. Tuotteen korjaaminen tai vaih- taminen ei pidennä takuuaikaa, eikä aloita uutta ta- kuuaikaa kyseiselle tuotteelle tai millekään siihen asennetulle varaosalle. Tämä koskee myös paikan päällä käytettäviä palveluja. Takuun hyödyntäminen edellyttää, että valmistajalle takuun myöntäjänä tarjo- taan mahdollisuus tarkastaa tuote takuutilanteessa lä- hettämällä tuote valmistajalle. On varmistettava, että kuljetuksen aikana syntyvät vahingot estetään pak- kaamalla tuote asianmukaisesti. Kyseinen tuote on toimitettava tai lähetettävä puhdistettuna asiakaspal- velupisteeseen ja sen mukaan on liitettävä kopio osto- tositteesta, josta käy ilmi tuotteen nimike ja tiedot os- topäivästä. Jos tuote lähetetään epätäydellisenä, poi- keten täydellisestä toimituksen sisällöstä, puuttuvien tarvikkeiden arvo hyvitetään valmistajalle/vähenne- tään korvausmäärästä, jos tuote vaihdetaan tai jos puute korvataan alennuksella tai maksunpalautuksel- la. Osittain tai kokonaan purettuja tuotteita ei voida hy- väksyä takuutilanteissa. Jos reklamaatio on perustee- ton tai se tehdään takuuajan umpeuduttua, ostaja vas- taa kuljetuskustannuksista ja kuljetusriskistä. Ilmoita takuutapauksesta ennakolta huoltopaikkaan. Yleensä sovitaan, että viallinen tuote ja lyhyt kuvaus viasta lähetetään järjestettynä palautuksena tai - ta- kuuajan ulkopuolisessa korjaustapauksessa - lähetys- kulut maksettuna, pakkaus- ja lähetysohjeet huomioi- den, alla ilmoitettuun huolto-osoitteeseen. Varmista, että tuote (mallista riippuen) on turvallisuussyistä tyhjennetty kaikista käyttöaineista, kun se palaute- taan. Huoltokeskukseemme lähetettävän tuotteen on oltava pakattuna siten, että reklamoidun tuotteen va- hingoittuminen kuljetuksen aikana vältetään. Korjaa- misen / vaihtamisen jälkeen tuote palautetaan sinulle veloituksetta. Jos tuotteita ei voida korjata tai vaihtaa, se voidaan harkintamme mukaan korvata rahasum- malla, joka vastaa enintään puutteellisen tuotteen os- tohintaa vähennettynä kulumista vastaavalla hyvityk- sellä. Tämä takuu koskee vain yksityisiä ensiostajia eikä se ole luovutettavissa tai siirrettävissä.

5. Takuuajan pidentäminen 10 vuoteen: Scheppach

tarjoaa Scheppach 20V -sarjan tuotteille lisäksi takuun pidentämisen 5 vuodella. Näin näiden tuotteiden ta- kuuaika pidentyy 10 vuoteen. Paristot / akut, lataus- laitteet ja lisävarusteet on suljettu tämän mahdollisuu- den ulkopuolelle. Voit hyödyntää tämän takuun piden- nyksen rekisteröimällä tähän mallistoon kuuluvan Scheppach-tuotteesi viimeistään 30 päivän kuluessa ostopäivästä internet-osoitteessa https://garan- tie.scheppach.com. Onnistuneen online-rekisteröinnin jälkeen saat vahvistuksen tuotekohtaisesta takuun pi- dennyksestä.

6. Takuuvaatimuksesi voimaansaattamiseksi sinun tu-

lee ottaa yhteyttä huoltokeskukseemme. Suosittelemme käyttämään tätä varten lomaket- tamme, joka löytyy kotisivuiltamme: https:// www.scheppach.com/de/service Älä lähetä meille tuotteita ottamatta ensin yhteyttä ja sopimatta asiasta ensin huoltokeskuksemme kanssa. Tämän takuun hyödyntäminen edellyttää ehdotto- masti yhteyden ottamista huoltokeskukseemme. Takuuvaatimukset on esitettävä takuuajan aikana 14 päivän kuluessa puutteen toteamisesta. Tätä varten tarvitaan alkuperäinen ostotosite ja tarvittaessa vah- vistus tuotekohtaisesta takuun pidennyksestä.

7. Käsittelyaika - Yleensä käsittelemme reklamaatiot 14

päivän kuluessa niiden saapumisesta huoltokeskuk- seemme. Jos mainittu käsittelyaika poikkeustapauk- sissa ylittyy, ilmoitamme siitä sinulle hyvissä ajoin.

8. Kulutusosat on suljettu takuun ulkopuolelle! - Ku-

lutusosia ovat: a) mukana toimitetut lisäakut ja/tai asennetut paristot/akut ja b) kaikki mallikohtaiset kulu- tusosat (muun muassa hihnat, sahanterät, käyttötyö- kalut, hiomalaikat, suodattimet, hiiliharjat jne., katso käyttöohje). Takuun ulkopuolelle on suljettu syväpur- kautuneet paristot tai akut tai sellaiset akut/paristot, joiden kotelo tai navat ovat vahingoittuneet.

9. Kustannusarvio - Takuun ulkopuolelle rajattuja tuot-

teita tai tuotteita, joiden takuuaika on päättynyt, kor- jaamme laskua vastaan. Voit pyytää huoltokeskuksel- tamme kustannusarvion viallisten tuotteiden korjaami- sesta ja tarvittaessa tilata korjauksen kirjallisesti (pos- titse, sähköpostitse). Ilman korjauksen tilaamista kä- sittelyä ei jatketa. FI | 283www.scheppach.comTakuuehdot pätevät vain reklamaation tekemisen ajan- kohtana voimassa olevassa muodossa, joka voidaan tar- kistaa kotisivuiltamme (www.scheppach.com). Käännös- ten osalta saksankielinen versio on ratkaiseva. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Saksa) Puhelin: [phone] · Sähköposti: [e-mail] · Internet: https://www.scheppach.com Pidätämme oikeuden tehdä milloin tahansa muutoksia näihin takuuehtoihin ilman etukäteisilmoitusta. 18 EU- vaatimustenmukaisuusvakuutus Alkuperäisen vaatimustenmukaisuusvakuutuksen käännös Valmistaja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vakuutamme omalla vastuullamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien määräykset. Merkki: SCHEPPACH Tuotenimike: AKKUKÄYTTÖINEN RUOHONLEIKKURI BC-MP470-X Tuotenro 5911417900 EU-direktiivit: 2014/30/EU, 2006/42/EG, 2011/65/EU*

• Yllä kuvattu vakuutuksen kohde täyttää tiettyjen vaaral- listen aineiden käytön rajoittamisesta sähkö- ja elekt- roniikkalaitteissa 8. kesäkuuta 2011 annetun Euroopan parlamentin ja neuvoston direktiivin 2011/65/EU määräyk- set. Sovelletut standardit: EN 62841-1:2015/A11:2022; EN IEC 62841-4-3:2021/A11:2021;
