| Producttype | Plungefrees |
| Merk | Festool |
| Model | OF 2200 EBPlus |
| Opgenomen vermogen | 2200 W |
| Toerental | 10 000 – 22 000 omw/min (continu instelbaar) |
| Maximaal toerental onbelast | 23 000 omw/min |
| Freesdiepte (snelle instelling) | 80 mm |
| Micrometrische diepte-instelling | 20 mm (0,1 mm per maatverdeling) |
| Maximale freesdiameter | 89 mm |
| Asdraad | M22 x 1,0 |
| Gewicht (volgens EP-TA 01:2014) | 8,3 kg |
| Elektrische voeding | 230 V, 50/60 Hz (afhankelijk van model) |
| Beschermingsklasse | II |
| Geluidsdrukniveau (LpA) | 93 dB(A) (onzekerheid K=3 dB) |
| Geluidsvermogen (LwA) | 104 dB(A) |
| Trillingsemissiewaarde (ah) | < 2,5 m/s² (K=1,5 m/s²) |
| Elektronische rem | Ja (stop in ~2 s) |
| Herstartbeveiliging | Ja |
| Thermische zekering | Ja (vermogensreductie bij oververhitting) |
| Aansluiting voor afzuiging | Diameter 27 mm of 36 mm |
| Bewerkbare materialen | Hout, kunststoffen, aluminium, gipsplaten |
| Onderhoud | Reiniging van ventilatieopeningen; vervangen van koolborstels |
Veelgestelde vragen - OF 2200 EBPlus FESTOOL
Gebruikersvragen over OF 2200 EBPlus FESTOOL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Freesmachine in PDF-formaat gratis! Vind uw handleiding OF 2200 EBPlus - FESTOOL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. OF 2200 EBPlus van het merk FESTOOL.
GEBRUIKSAANWIJZING OF 2200 EBPlus FESTOOL
7.3 Spannzangenwechsel

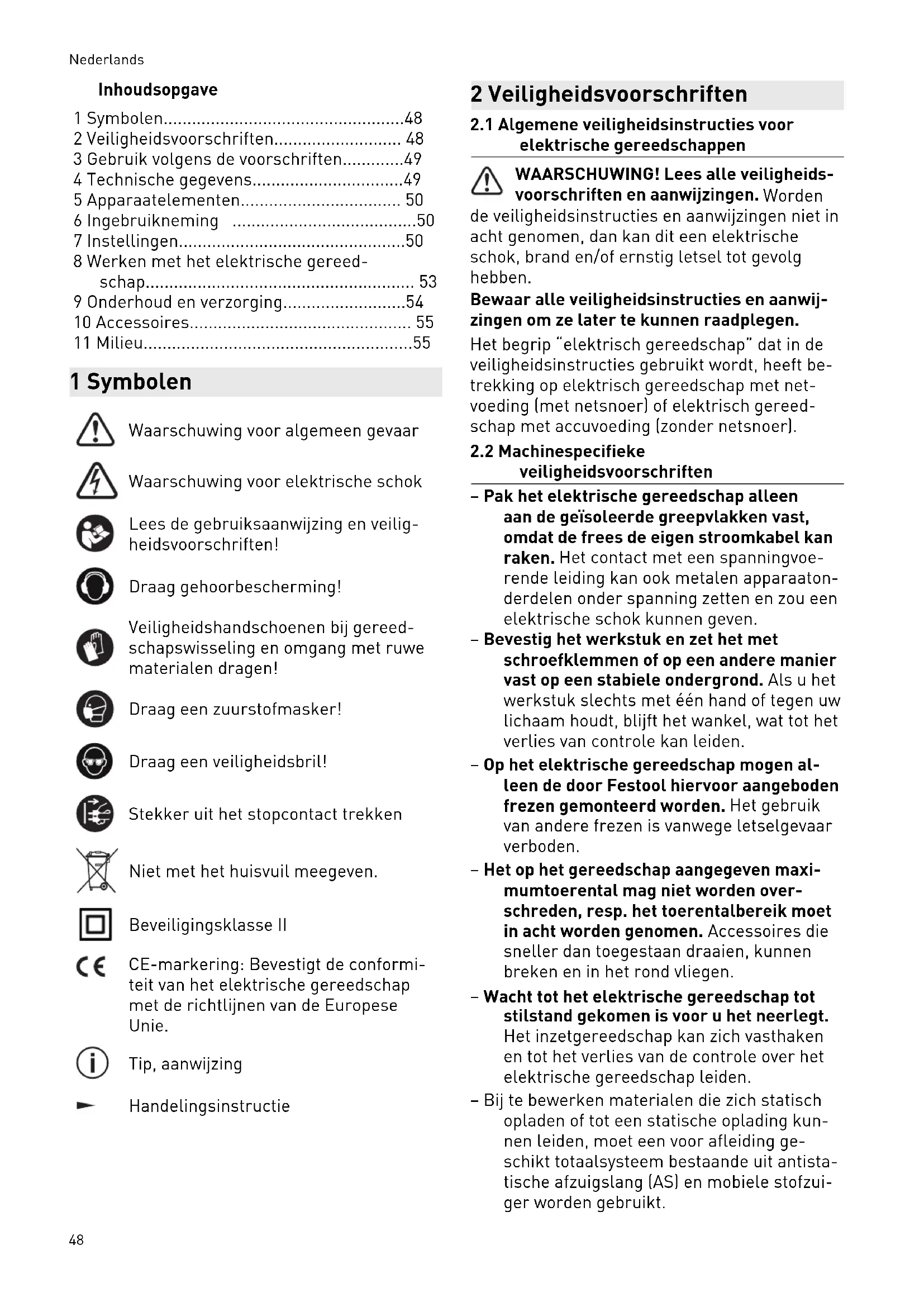

1 Symbolen....48
2 Veiligheidsvoorschriften.... 48
3 Gebruik volgens de voorschriften....49
4 Technische gegevens....49
5 Apparaatelementen.... 50
6 Ingebruikneming 50
7 Instellingen....50
8 Werken met het elektrische gereedschap.... 53
9 Onderhoud en verzorging....54
10 Accessoires.... 55
11 Milieu....55
1 Symbolen
Waarschuwing voor algemeen gevaar
Waarschuwing voor elektrische schok
Lees de gebruiksaanwijzing en veiligheidsvoorschriften!
Draag gehoorbescherming!
Veiligheidshandschoenen bij gereedschapswisseling en omgang met ruwe materialen dragen!
Draag een zuurstofmasker!
Draag een veiligheidsbril!
Stekker uit het stopcontact trekken
Niet met het huisvuil meegeven.
Beveiligingsklasse II
CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.
Tip, aanwijzing
Handelingsinstructie
2 Veiligheidsvoorschriften
2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen
WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden
de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.
Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).
2.2 Machinespecifieke veiligheidsvoorschriften
- Pak het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast, omdat de frees de eigen stroomkabel kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en zou een elektrische schok kunnen geven.
- Bevestig het werkstuk en zet het met schroefklemmen of op een andere manier vast op een stabiele ondergrond. Als u het werkstuk slechts met één hand of tegen uw lichaam houdt, blijft het wankel, wat tot het verlies van controle kan leiden.
- Op het elektrische gereedschap mogen alleen de door Festool hiervoor aangeboden frezen gemonteerd worden. Het gebruik van andere frezen is vanwege letselgevaar verboden.
- Het op het gereedschap aangegeven maxi-mumtoerental mag niet worden over-schreden, resp. het toerentalbereik moet in acht worden genomen. Accessoires die sneller dan toegestaan draaien, kunnen breken en in het rond vliegen.
- Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het neerlegt. Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.
-
Bij te bewerken materialen die zich statisch opladen of tot een statische oplading kunnen leiden, moet een voor afleiding geschikt totaalsysteem bestaande uit antistatische afzuigslang (AS) en mobiele stofzuiiger worden gebruikt.
-
Gereedschappen alleen met de schachtdiameter inspannen waarvoor de spantang is bedoeld.
- Er mag alleen gereedschap worden gebruikt dat voldoet aan EN 847-1. Alle freesgereedschappen voldoen aan deze eisen.
- Op een stevige bevestiging van de frees letten en de probleemloze loop hiervan controleren.
- De spantang en wartelmoer mogen geen beschadigingen vertonen.
- Frezen met barstjes en dergelijke die van vorm veranderd zijn, mogen niet gebruikt worden.
Draag geschikte persoonlijke beschermingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij stofproducerende werkzaamheden, veiligheidshandschoenen bij het bewerken van ruwe materialen en bij de vervanging van het gereedschap.
2.3 Aluminiumbewerking
Bij de bewerking van aluminium dient men zich uit veiligheidsoverwegingen te houden aan de volgende maatregelen:
- Voorschakelen van een differentiaal- (FI-, PRCD-) veiligheidsschakelaar.
- Elektrisch gereedschap op een geschikt afzuigapparaat met antistatische afzuigslang aansluiten.
- Elektrisch gereedschap regelmatig reinigen van stofafzettingen in de motorbehuizing.
- Draag een veiligheidsbril!
2.4 Emissiewaarden
De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:
Geluidsdrukniveau L _PA = 93 dB(A)
Geluidsvermogensniveau L _WA = 104 dB(A)
Onzekerheid K = 3 dB
VOORZICHTIG
Geluid dat bij het werk optreedt Beschadiging van het gehoor
▶ Gehoorbescherming gebruiken.
Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:
$$ a _ {h} < 2, 5 m / s ^ {2} $$
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
De aangegeven emissiewaarden (trilling, geluid)
- zijn geschikt om machines te vergelijken,
- om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
- en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.
VOORZICHTIG
Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.
- De werkelijke belasting tijdens de gehele bedrijfscyclus moet beoordeeld worden.
- Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.
3 Gebruik volgens de voorschriften
De bovenfrees is bedoeld voor het frezen van hout, kunststoffen en op hout gelijkende materialen.
Bij gebruik van de in de verkoopdocumentatie van Festool daarvoor bedoelde freesgereedschappen kan ook aluminium en gipskarton bewerkt worden.
Dit elektrische gereedschap mag uitsluitend door vakmannen of goed opgeleide personen worden gebruikt.
De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-
vindt.
| Opgenomen vermogen 2200 W * |
| Toerental 10000 - |
| 22000 min-1 |
| Toerental max. (onbelast) |
| 23000 min ^-1 |
Bovenfrees OF 2200 EB
| Diepte-snelinstelling 80 mm | |
| Diepte-fijninstelling 20 mm | |
| Aansluitdraad van de aan-drijfas | M22x1,0 |
| Freesdiameter max. 89 mm | |
| Gewicht conform EPTA-procedure 01:2014: | 8,3 kg |
* OF 2200 EB GB 110 V nominale stroom 16 A.
5 Apparaatelementen
| [1-1] | Stelknop fijninstelling |
| [1-2] | Schaal fijninstelling |
| [1-3] | Draaiknop hoogteafstelling |
| [1-4] | Schaal diepteaanslag |
| [1-5] | Diepteaanslag met wijzer |
| [1-6] | Klem diepteaanslag |
| [1-7] | Excenter voor het koppelen van de diepteaanslag en stappenaanslag |
| [1-8] | Stappenaanslag |
| [1-9] | Bedieningshendel loopzoolwissel |
| [1-10] | Spilstop |
| [1-11] | Toerentalstelknop |
| [2-1] | Vergrendelknop aan-/uitschakelaar |
| [2-2] | Aan-/uitschakelaar |
| [2-3] | Hendel beschermkapvergrendeling |
| [2-4] | Handgrepen |
| [2-5] | Afzuigaansluiting |
De vermelde afbeeldingen staan aan het begin en aan het einde van de gebruiksaanwijzing.
Afgebeelde of beschreven accessoires behoren voor een deel niet tot de leveringsomvang.
6 Ingebruikneming
WAARSCHUWING
Ontoelaatbare spanning of frequentie!
Risico van ongevallen
- De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120 V/60 Hz worden gebruikt.
6.1 In-/uitschakelen
De schakelaar [2-2] dient als in-/uit-schakelaar (drukken = AAN, loslaten = UIT).
Voor continubedrijf kan de aan-/uit-schakelaar met de vergrendelknop [2-1] vastgezet worden. Door de aan-/uit-schakelaar nogmaals in te drukken wordt de vergrendeling opgeheven.
7 Instellingen
WAARSCHUWING
Gevaar voor letsel, elektrische schokken
- Trek vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!
7.1 Elektronica
Toerentalregeling
Het toerental kan met de stelknop [1-11] traploos in het toerentalbereik (zie technische gegevens) worden ingesteld.
Daarmee kunt u de zaagsnelheid optimaal aan het desbetreffende materiaal aanpassen.
| Materiaal Freesdiameter | [mm] aanbevo- | |
| 10 - 30 30 -50 | 50 - 89len snij-materiaal | |
| Stand van de stelknop | ||
| Hardhout 6 - 4 5 - 3 3 - 1 HW (HSS) | ||
| Zacht hout 6 - 5 6 - 4 5 - 3 HSS (HW) | ||
| Spaanpla-ten, met coating | 6 - 5 6 - 4 4 - 2 HW | |
| kunststof 6 - 4 6 - 3 3 - 1 HW | ||
| aluminium 3 - 1 3 - 1 2-1 | HSS (HW) | |
| Gipskarton | 2 - 1 | 1 HW |
Temperatuurbeveiliging
Bij een te hoge motortemperatuur worden de stroomtoevoer en het toerental gereduceerd.
Het elektrische gereedschap draait alleen nog met verminderd vermogen door om een snelle afkoeling door de motorventilatie mogelijk te maken. Na afkoeling komt het elektrisch gereedschap weer automatisch op gang.
Herstartbeveiliging
De ingebouwde herstartbeveiliging voorkomt dat het elektrisch gereedschap na een spanningsonderbreking weer automatisch start wanneer de aan-/uit-schakelaar is ingedrukt. Het elektrisch gereedschap moet in dit geval eerst worden uitgeschakeld en vervolgens weer ingeschakeld.
Vanwege de ingebouwde herstartbeveiliging kan het elektrische gereedschap niet via een externe schakelaarmodule in- of uitschakelen.
Rem
De OF 2200 EB bezit een elektronische rem. Na het uitschakelen wordt de spil met het gereedschap in ca. 2 sec. elektronisch tot stilstand afgeremd.
7.2 Gereedschap wisselen
VOORZICHTIG
Gevaar voor letsel door heet en scherp gereedschap
- Geen stomp en defect inzetgereedschap gebruiken.
▶ Veiligheidshandschoenen dragen bij het hanteren van inzetgereedschap.
Voor de gereedschapswissel het elektrische gereedschap op de kant leggen.
De spilstop [3-1] alleen bij uitgeschakeld elektrisch gereedschap bedienen.
Gereedschap monteren
- Het freesgereedschap ([3-4] en [3A-1]) zo ver mogelijk, maar tenminste tot de markering ∨ op de freesschacht in de spantang [3A-2] steken.
Als de spantang [3A-2] door de wartelmoer [3A-3] niet zichtbaar is, moet het freesgereedschap ten minste zo ver in de spantang ingevoerd worden tot de markering niet meer over de wartelmoer uitsteekt.
▶ Schakelaar voor de spilstop [3-1] op de linkerzijde [B] indrukken.
▶ Wartelmoer [3-3] met steeksleutel (SW 24) vastdraaien.
De spilstop blokkeert de motorspil telkens alleen in één draairichting. Daarom hoeft de schroefsleutel bij het openen of sluiten van de wartelmoer niet afgenomen te worden, maar kan als een ratel heen en weer bewogen worden.
Gereedschap verwijderen
▶ Spanbeschermkap [3-2] tot aan het vastklikken naar boven schuiven.
▶ Schakelaar voor de spilstop [3-1] op de rechterzijde [A] indrukken.
- Wartelmoer [3-3] met een steeksleutel SW 24 tot aan de voelbare weerstand losdraaien. Weerstand door verder draaien van de steeksleutel overwinnen.
▶ Frees verwijderen.
7.3 Spantangwissel
Er zijn spantangen voor volgende schachtdiameters verkrijgbaar: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.
▶ Spanbeschermkap [4-2] tot aan het vastklikken naar boven schuiven.
▶ Schakelaar voor de spilstop [4-1] op de rechterzijde [A] indrukken.
- Wartelmoer [4-3] volledig afdraaien en deze samen met de spantang [4-4] verwijderen. Nooit wartelmoer en spantang scheiden, omdat deze een eenheid vormen.
▶ Een nieuwe spantang alleen met opgestoken en vastgeklikte wartelmoer in de spil plaatsen.
▶ Wartelmoer licht indraaien. Niet vastdraaien als er geen frees is ingestoken!
7.4 Freesdiepte instellen
Het instellen van de freesdiepte gebeurt in twee stappen:
Nulpunt instellen
- Klem [5-2] openen, zodat de diepteaanslag [5-3] vrij kan bewegen.
▶ Bovenfrees op een vlakke ondergrond zetten (referentievlak). Draaiknop [5-1] openen en elektrisch gereedschap zover naar onderen drukken tot de frees op de ondergrond steunt.
▶ Elektrisch gereedschap door sluiten van de draaiknop [5-1] in deze stand vastklemmen.
▶ Diepteaanslag [5-3] tegen een van de drie vaste aanslagen van de draaibare stappen-aanslag [5-4] drukken. - Wijzer [5-5] naar onderen schuiven zodat deze op de schaal [5-7] 0 mm aanwijst.
Nederlands
① Als de nulstand niet klopt, kan deze met de schroef [5-6] op de wijzer gecorrigeerd worden.
Met een schroevendraaier zijn twee van de drie vaste aanslagen [7] (A en B) individueel in hun hoogte instelbaar.
De vaste aanslag C bezit een inspringing voor het voorfrezen - zie hoofdstuk 7.5.
Freesdiepte opgeven
▶ Diepteaanslag [6-6] zo ver naar boven trekken tot de wijzer [6-2] de gewenste frees-diepte toont.
▶ Diepteaanslag met de klem [6-3] in deze stand vastklemmen.
▶ Draaiknop [6-1] losdraaien.
Het elektrische gereedschap is nu in de uitgangsstand.
- Bij behoefte de freesdiepte door draaien van de stelknop [6-8] bijstellen.
(i) Door verdraaien van de stelknop met een markeringsstreepje verandert de frees-diepte met 0,1 mm. Een volledige omdraaiing resulteert in 1 mm. De schaalring [6-7] kan apart verdraaid worden om deze op "nul" te zetten. De drie markeringen [6-4] tonen aan de rand [6-5] het maximale verstelbereik van de stelknop (20 mm) en de middenpositie.
7.5 Voor-/fijnfrezen
De vaste aanslag C bezit twee aanslagniveaus met een hoogteverschil van 2 mm. Dit maakt het mogelijk om de met aanslag C ingestelde freesdiepte in twee stappen te frezen:
Voorfrezen
▶ Elektrisch gereedschap tot aan het aanslagniveau [7-1] laten zakken.
Gereed frozen
▶ Elektrisch gereedschap tot aan het aanslagniveau [7-2] laten zakken.
Freeswerkzaamheden kunnen zo snel met een grote freesdiepte en toch goede oppervlakkwaliteit uitgevoerd worden. De definitieve freesdiepte wordt door de instelling van het aanslagniveau [7-2] bepaald.
7.6 Fijninstelling voor de kantenbewerking
Voor het gebruik van freesgereedschappen met aanloopkogellager bezit het elektrische gereedschap een speciale fijninstelling. Daarmee kan bijv. snel en eenvoudig een exacte overgang bij het kantafronden zonder inspringing ingesteld worden, zie afbeelding [8].
Exacte freesdiepte instellen
▶ Eerst de freesdiepte grof instellen.
▶ Testfrezing uitvoeren.
▶ Klem [9-2] openen.
▶ Diepteaanslag [9-3] tegen de vaste aan-slag C [9-5] drukken.
▶ Diepteaanslag met de excenter [9-4] tegen de stappenaanslag vastklemmen (rechtsom draaien).
▶ Klem [9-2] sluiten.
▶ Draaiknop [9-1] losdraaien.
- Door verdraaien van de stelknop [9-6] de freesdiepte exact instellen.
De instelling van de freesdiepte naar beide richtingen is vanwege de koppeling van de diepteaanslag met de stappenaanslag mogelijk.
▶ Draaiknop [9-1] sluiten.
▶ Excenter [9-4] openen (linksom draaien).
▶ Eventueel verdere testfrezingen en instellingen uitvoeren.
7.7 Afzuiging
WAARSCHUWING
Gevaar voor de gezondheid door stof
▶ Nooit zonder afzuiging werken.
▶ Alleen met functionerende spaanbeschermkap [10-2] werken.
- Bij stofproducerende werkzaamheden een zuurstofmasker dragen.
▶ Nationale voorschriften in acht nemen.
Op de afzuigaansluiting [10-4] kan een Festoolafzuigapparaat voorzien van een afzuigslang met een diameter van 36 mm of 27 mm (36 mm aanbevolen vanwege een geringer risico van verstopping) worden aangesloten.
De afzuigaansluiting [10-4] zoals in afbeelding [10] opsteken. De afzuigaansluiting kan in het bereik [10-3] worden verdraaid.
ATTENTIE! Als er geen antistatische afzuig-slang wordt gebruikt, kan een statische opla-ding ontstaan. De gebruiker kan een elektri-sche schok krijgen, en de elektronica van het elektrische gereedschap kan beschadigd wor-den.
Spanbeschermkap
De spanbeschermkap [10-2] kan in een bovenste stand vastklikken, bijv. voor de freeswissel.
- Spanbeschermkap tot aan het vastklikken naar boven schuiven of het elektrische gereedschap tot aan de aanslag naar onderen drukken.
Om de werking van de afzuiging te verbeteren de spanbeschermkap bij de werkzaamheden naar onderen laten zakken.
▶ Hendel [10-1] richting handgreep drukken.
Spaanvanger KSF-0F
Met de spaanvanger KSF-OF [11-1] (gedeelte- lijk accessoire) kan bij het kantenfrezen de ef- fectiviteit van de afzuiging nog vergroot worden. De maximaal mogelijke freesdiameter bedraagt 78 mm.
De montage gebeurt analoog aan het inzetten van de kopieerring, zie afbeelding 8.3.
De kap kan met een beugelzaag langs de groeven [11-2] afgesneden en daardoor verkleind worden. De spaanvanger kan dan bij binnenradii tot een minimale radius van 52 mm worden gebruikt.
8 Werken met het elektrische gereedschap
Bij het werken alle aan het begin vermelde veiligheidsvoorschriften en de volgende regels in acht nemen:
- Geleid de machine alleen in ingeschakelde toestand tegen een werkstuk.
- Vóór de werkzaamheden ervoor zorgen dat de klem [1-6] gesloten en de excenter [1-7] geopend is.
- Bevestig het werkstuk altijd zo dat het tijdens de bewerking niet kan bewegen.
- Het elektrische gereedschap tijdens de werkzaamheden altijd met beide handen aan de handgrepen [2-4] vasthouden. Dit is de voorwaarde voor exact werken en absoluut noodzakelijk voor het induiken.
- Alleen in de tegenloop frezen (voedingsrichting van het elektrische gereedschap in zaagrichting van het gereedschap, afbeelding [15]).
8.1 Frezen
▶ Gewenste freesdiepte instellen, zie hoofdstuk 7.4.
▶ Elektrisch gereedschap inschakelen.
▶ Draaiknop [1-3] losdraaien.
▶ Elektrische gereedschap tot de aanslag naar beneden drukken.
▶ Elektrisch gereedschap door sluiten van de draaiknop [1-3] in deze stand vastklemmen.
Langzaam en gelijkmatig in het werkstuk induiken.
▶ Freeswerk uitvoeren.
▶ Draaiknop [1-3] losdraaien.
▶ Elektrisch gereedschap tot aan de aanslag naar boven bewegen (uitwisselen).
▶ Schakel het elektrische gereedschap uit.
8.2 Frezen met zijaanslag
De zijnanslag (gedeeltelijk accessoire) wordt voor freeswerkzaamheden parallel aan de werkstukrand ingezet.
▶ De beide geleidingsstangen [12-4] met de beide draaiknoppen [12-2] aan de zijaaanslag vastklemmen.
- De geleidingsstangen tot aan de gewenste maat in de groeven van de freestafel invoeren en met de draaiknop [12-1] vastklemmen.
Fijninstelling
- Draaiknop [12-7] openen om met de stelknop [12-5] een fijninstelling uit te voeren. Hiertoe heeft de schaalring [12-6] een schaalindeling van 0,1 mm. Als de stelknop wordt vastgehouden, kan de schaalring apart worden verdraaid om deze op "nul" te zetten. De schaal [12-3] toont de verstelling in millimeters.
▶ Na de fijninstelling de draaiknop [12-7] sluiten.
▶ Beide geleidebekken [13-3] zo instellen dat de afstand tot de frees ca. 5 mm bedraagt. Hiertoe de schroeven [13-2] openen en na uitgevoerde instelling weer sluiten.
▶ Alleen bij het frezen aan de rand: de afzuigkap [13-1] van achteren tot aan het vastklikken op de zijaanslag schuiven en op de afzuigaansluiting [13-4] een afzuigslang met diameter 27 mm of 36 mm aansluiten. Alternatief de afzuigslang op de afzuigaansluiting van het elektrische gereedschap laten zitten.
8.3 Kopieerfrezen
Voor freeswerkzaamheden met sjablonen gebruikt men de bovenfrees met ingebouwde kopieerring (accessoires).
De kopieerringen kunnen met de standaard aanwezige loopzool worden gebruikt. Ter verbetering van het steunstuk is als accessoire een speciale loopzool verkrijgbaar.
Kopieerring plaatsen
VOORZICHTIG
Risico van ongevallen
Een te groot freesgereedschap beschadigt de kopieerring en kan tot ongevallen leiden.
- Erop letten dat het gebruikte freesgereedschap door de opening van de kopieerring past.
- Elektrisch gereedschap zijdelings op een stabiele ondergrond leggen.
▶ Hendel [14-4] openen.
▶ Loopzool [14-1] afnemen.
▶ Hendel [14-4] weer loslaten.
▶ Kopieerring [14-3] in de juiste positie in de freestafel leggen. - Loopzool met de ogen [14-2] in de freesta-fel leggen.
- Loopzool tot aan het vastklikken in de freestafel drukken.
De overstand Y (afbeelding [15]) van het werkstuk ten opzichte van de sjabloon wordt als volgt berekend:
Y = ( kopieerring - frees)/2
8.4 Kantenbewerking
Voor de kantenbewerking worden freesgereedschappen met aanloopkogellager in het elektrische gereedschap geplaatst. Daarbij wordt het elektrische gereedschap zo geleid dat het aanloopkogellager op het werkstuk afrolt.
Bij de kantenbewerking steeds de spaanvanger KSF-OF gebruiken om de afzuiging te verbeteren.
8.5 Frezen met geleidingssysteem FS
Het geleidingssysteem (gedeeltelijk accessoire) maakt het frezen van rechte groeven makkelijker.
▶ Geleiderail met schroefklemmen [16-4] aan het werkstuk bevestigen.
- Loopzool [16-3] voor de geleideaanslag in de freestafel van de bovenfrees plaatsen (zie hoofdstuk 8.6). Deze loopzool bezit een inspringing die de hoogte van de geleiderail compenseert.
▶ De beide geleidingsstangen [16-6] met de draaiknoppen [16-5] en [16-9] aan de geleideaanslag vastklemmen.
▶ Draaiknop [16-1] losdraaien.
▶ Geleidestangen [16-6] in de groeven van de freestafel invoeren.
- Bovenfrees met de geleideaanslag op de geleiderail plaatsen.
- Indien nodig met een schroevendraaier aan de beide geleidebekken [16-2] de speling van de geleideaanslag op de geleiderail instellen.
- Bovenfrees langs de geleidestangen tot aan de gewenste afstand van het freesgereedschap tot aan de geleiderail verschuiven. Erop letten dat een veiligheidsafstand X - afbeelding [16] van 5 mm tussen de voorkant van de geleiderail en de frees, resp. de groef, bestaat.
▶ Draaiknop [16-1] sluiten.
▶ Draaiknop [16-10] losdraaien. - Door draaien van de stelknop [16-7] de afstand X exact instellen. De stelknop [16-7] vasthouden om de schaal [16-8] om "nul" in te stellen apart verdraaien.
▶ Draaiknop [16-10] sluiten.
8.6 Loopzool vervangen
Festool biedt voor diverse toepassingen speciale loopzolen (accessoires) aan.
- Elektrisch gereedschap zijdelings op een stabiele ondergrond leggen.
▶ Hendel [14-4] openen.
▶ Loopzool [14-1] afnemen.
▶ Hendel [14-4] weer loslaten. - Loopzool met de ogen [14-2] in de freesta-fel leggen.
- Loopzool tot aan het vastklikken in de freestafel drukken.
Bij eerste gebruik van de loopzool: Beschermfolie verwijderen!
9 Onderhoud en verzorging
WAARSCHUWING
Gevaar voor letsel, elektrische schokken
- Vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact trekken!
▶ Alle onderhouds- en reparatiewerkzaamheden waarvoor het vereist is om de behuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.
Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service
Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service
De machine is met zelfuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbreking en komt de machine tot stilstand.
De volgende aanwijzingen in acht nemen:
- Als het nodig is om de netaansluitkabel van het elektrische gereedschap te vervangen, moet dit door de fabrikant of door een geautoriseerde werkplaats uitgevoerd worden om gevaren voor de veiligheid te vermijden.
▶ Beschadigde beveiligingsinrichtingen en onderdelen moeten op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en vervangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is. - Zorg ervoor dat de koelluchtopeningen in de motorbehuizing altijd vrij en schoon zijn om de luchtcirculatie te waarborgen.
10 Accessoires
Gebruik alleen originele inzetgereedschappen en accessoires van Festool. Het gebruik van inférieur inzetgereedschap en onbekende accessoires kan tot een verhoogd letselrisico en aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten afneemt en de slijtage van het elektrische gereedschap toeneemt.
De bestelnummers voor accessoires en gereedschap vindt u in de Festool-catalogus of online via www.festool.nl.
11 Milieu
Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.
Alleen EU: Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.
Informatie voor REACH: www.festool.com/reach
Kunststof 6 - 4 6 - 3 3 - 1 HW
