GEBRUIKSAANWIJZING OF 1010 REBQ FESTOOL

7.3 Spannzangenwechsel

1 Symbolen....45
2 Veiligheidsvoorschriften.... 45
3 Gebruik volgens de voorschriften....46
4 Technische gegevens....46
5 Apparaatelementen.... 47
6 Ingebruikneming....47
7 Instellingen....47
8 Werken met het elektrische gereedschap.... 49
9 Onderhoud en verzorging....51
10 Accessoires.... 51
11 Milieu....51

1 Symbolen

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften.

Gehoorbescherming dragen.

Draag veiligheidshandschoenen bij het wisselen van gereedschap.

Zuurstofmasker dragen.

Veiligheidsbril dragen.

Stekker uit het stopcontact trekken

Niet met het huisvuil meegeven.

Beveiligingsklasse II

CE-markering: Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Unie.

Tip, aanwijzing

Handelingsinstructie

Netkabel loskoppelen

Netkabel aansluiten

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheids- voorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen om ze later te kunnen raadplegen.

Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt wordt, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).

2.2 Machinespecifieke veiligheidsvoorschriften

• Pak het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast, omdat de frees de eigen stroomkabel kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en zou een elektrische schok kunnen geven.
• Bevestig het werkstuk en zet het met schroefklemmen of op een andere manier vast op een stabiele ondergrond. Als u het werkstuk slechts met één hand of tegen uw lichaam houdt, blijft het wankel, wat tot het verlies van controle kan leiden.
• Op het elektrische gereedschap mogen alleen de door Festool hiervoor aangeboden frezen gemonteerd worden. Het gebruik van andere frezen is vanwege letselgevaar verboden.
• Het op het gereedschap aangegeven maxi-mumtoerental mag niet worden over-schreden, resp. het toerentalbereik moet in acht worden genomen. Accessoires die sneller dan toegestaan draaien, kunnen breken en in het rond vliegen.
• Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het neerlegt. Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.
• Bij te bewerken materialen die zich statisch opladen of tot een statische oplading kunnen leiden, moet een voor afleiding geschikt totaalsysteem bestaande uit antistatische afzuigslang (AS) en mobiele stofzuiiger worden gebruikt.

Nederlands

• Gereedschappen alleen met de schachtdiameter inspannen waarvoor de spantang is bedoeld.
• Er mogen alleen frezen worden gebruikt die voldoen aan EN 847-1. Alle freesgereedschappen van Festool voldoen aan deze eisen.
• Op een stevige bevestiging van de frees letten en de probleemloze loop hiervan controleren.
• De spantang en wartelmoer mogen geen beschadigingen vertonen.
• Frezen met barstjes en dergelijke die van vorm veranderd zijn, mogen niet gebruikt worden.

Draag geschikte persoonlijke beschermingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij stofproducerende werkzaamheden.

2.3 Aluminiumbewerking

Bij de bewerking van aluminium dient men zich uit veiligheidsoverwegingen te houden aan de volgende maatregelen:

• Voorschakelen van een differentiaal- (FI-, PRCD-) veiligheidsschakelaar.
• Elektrisch gereedschap op een geschikt afzuigapparaat met antistatische afzuigslang aansluiten.
• Elektrisch gereedschap regelmatig reinigen van stofafzettingen in de motorbehuizing.

- Draat een veiligheidsbril!

2.4 Emissiewaarden

De volgens EN 62841 bepaalde waarden bedragen gewoonlijk:

Geluidsdrukniveau L

$$ _ {P A} = 9 2 \mathrm{dB(A)} $$

Geluidsvermogensniveau L

$$ _ {\mathrm{WA}} = 1 0 3 \mathrm{dB(A)} $$

Onzekerheid K = 3 dB

VOORZICHTIG

Geluid dat bij het werk optreedt

Beschadiging van het gehoor

▶ Gebruik een gehoorbescherming.

Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:

$$ a _ {h} = 5, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

De aangegeven emissiewaarden (trilling, geluid)

• zijn geschikt om machines te vergelijken,
• om tijdens het gebruik een voorlopige in- schatting van de trillings- en geluidsbelas- ting te maken
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden kunnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van de machine en de soort van het bewerkte werkstuk.

▶ Beoordeel de werkelijke belasting tijdens de gehele bedrijfscyclus.
- Afhankelijk van de werkelijke belasting moeten passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De bovenfrees is bedoeld voor het frezen van hout, kunststoffen en op hout gelijkende materialen.

Bij gebruik van de in de verkoopdocumentatie van Festool daarvoor bedoelde freesgereedschappen kan ook aluminium en gipskarton bewerkt worden.

De gebruiker is aansprakelijk bij gebruik dat niet volgens de voorschriften plaats-

vindt.

Bovenfrees OF 1010 REBQ,	OF 1010 REQ
Vermogen 1010 W
Toerental 9500 -	23000 min ^-1
Toerental max (onbelast)	26000 min ^-1
Diepte-snelinstelling 55 mm
Diepte-fijninstelling 8 mm
Aansluitdraad van de aan-drijfas	M16x1,5

Bovenfrees OF 1010 REBQ,

OF 1010 REQ

Freesdiameter max. 35 mm

Gewicht conform EPTA- procedure 01:2014: 3,1 kg

5 Apparaatelementen

[1-1] Freestafel

[1-2] Stappenaanslag

[1-3] Diepteaanslag

[1-4] Vergrendeling voor cirkelgeleider

[1-5] Moer

[1-6] Spilstop

[1-7] Handgreep/hoogteverstelling

[1-8] Klem

[1-9] Fijninstelling

[1-10] Wijzer diepteaanslag

[1-11] Toerentalstelknop

[1-12] Vergrendelknop

[1-13] Handgreep

[1-14] Aan-/uitschakelaar

[1-15] Afzuigaansluiting

[1-16] Groeven voor geleidingsstangen/zijaanslag

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

Afgebeelde of beschreven accessoires behoren voor een deel niet tot de leveringsomvang.

6 Ingebruikneming

WAARSCHUWING

Ontoelaatbare spanning of frequentie!

Risico van ongevallen

• De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
  In Noord-Amerika mogen alleen Festool-machines met een spanningsopgave van 120 V / 60 Hz worden gebruikt.

VOORZICHTIG

Verhitting van de plug it-aansluiting bij on- volledig vergrendelde bajonetsluiting

Verbrandingsgevaar

▶ Voor het inschakelen van het elektrisch gereedschap controleren of de bajonetsluiting van de aansluitkabel geheel is gesloten en vergrendeld.
▶ Netaansluitkabel aansluiten en losma- ken [2].

6.1 In-/uitschakelen

De schakelaar [1-14] dient als in-/uit-schakelaar (drukken = AAN, loslaten = UIT).

Voor continubedrijf kan de aan-/uit-schakelaar met de vergrendelknop [1-12] vastgezet worden. Door de aan-/uit-schakelaar nogmaals in te drukken wordt de vergrendeling opgeheven.

7 Instellingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

- Trek vóór alle werkzaamheden aan de machine altijd de stekker uit het stopcontact!

7.1 Elektronica

Toerentalregeling

Het toerental kan met de stelknop [1-11] traploos in het toerentalbereik (zie technische gegevens) worden ingesteld.

Daarmee kunt u de zaagsnelheid optimaal aan het desbetreffende materiaal aanpassen.

Stand van de stelknop

Hardhout 6 - 4 5 - 3 3 - 1 HW (HSS)

Zacht hout 6 - 5 6 - 3 4 - 1 HSS (HW)

Spaanplaten, met coating 6 - 5 6 - 3 4 - 2 HW coating

Kunststof 6 - 4 5 - 3 2 - 1 HW

Aluminium 3 - 1 2 - 1 1 HSS (HW)

Gipskarton 2 - 1 1 1 HW

Temperatuurbeveiliging

Ter bescherming tegen oververhitting (doorbranden van de motor) is een elektronische temperatuurbewaking ingebouwd. Vóór het bereiken van een kritieke motortemperatuur

Nederlands

schakelt de beveiligingselektronica de motor uit. Na een afkoeltijd van ca. 3 -5 minuten is de machine weer bedrijfsklaar en volledig belastbaar. Bij lopende machine (onbelast) wordt de afkoeltijd aanzienlijk verminderd.

Herstartbeveiliging

De ingebouwde herstartbeveiliging voorkomt dat het elektrisch gereedschap na een spanningsonderbreking weer automatisch start wanneer de aan-/uit-schakelaar is ingedrukt. Het elektrisch gereedschap moet in dit geval eerst worden uitgeschakeld en vervolgens weer ingeschakeld.

Vanwege de ingebouwde herstartbeveiliging kan het elektrische gereedschap niet via een externe schakelaarmodule in- of uitschakelen.

Rem

De OF 1010 REBQ bezit een elektronische rem. Na het uitschakelen wordt de spil met het gereedschap in ca. 2 sec. elektronisch tot stilstand afgeremd.

7.2 Gereedschap wisselen

VOORZICHTIG

Gevaar voor letsel door heet en scherp gereedschap

• Geen stomp en defect inzetgereedschap gebruiken.
  ▶ Veiligheidshandschoenen dragen bij het hanteren van inzetgereedschap.

Voor de gereedschapswissel het elektrische gereedschap op de kant leggen.

Gereedschap monteren

• Het freesgereedschap zo ver mogelijk, maar tenminste tot de markering op de freesschacht in de spantang steken.
  ▶ De spil zover verdraaien tot de spilstop [1-6] bij het indrukken vastklikt en de spil vergrendelt.
  ▶ Moer [1-5] met een steeksleutel SW 19 vastdraaien.

Gereedschap verwijderen

▶ De spil zover verdraaien tot de spilstop [1-6] bij het indrukken vastklikt en de spil vergrendelt.
▶ Moer [1-5] met een steeksleutel SW 19 tot aan de voelbare weerstand losdraaien. Weerstand door verder draaien van de steeksleutel overwinnen.
▶ Frees verwijderen.

7.3 Spantangwissel

Er zijn spantangen voor volgende schachtdiameters verkrijgbaar: 6,0 mm; 6,35 mm; 8,0 mm (bestelnummers, zie Festool-catalogus of internet "www.festool.com")

▶ Moer [1-5] volledig afdraaien en deze samen met de spantang verwijderen.
▶ Een nieuwe spantang alleen met opgestoken en vastgeklikte moer in de spil plaatsen.
▶ Moer licht indraaien. Niet vastdraaien als er geen frees is ingestoken!

7.4 Freesdiepte instellen

Het instellen van de freesdiepte gebeurt in drie stappen:

1. Nulpunt instellen, zie 7.5.
2. Freesdiepte opgeven, zie 7.6.
3. Freesdiepte vastklemmen, zie 7.7.

7.5 Nulpunt instellen

• Klem [1-8] openen, zodat de diepteaanslag [1-3] vrij kan bewegen.
  ▶ Bovenfrees met de freestafel [1-1] op een vlakke ondergrond zetten. Draaiknop [1-7] openen en elektrisch gereedschap zover naar onderen drukken tot de frees op de ondergrond steunt.
  ▶ Elektrisch gereedschap door sluiten van de draaiknop [1-7] in deze stand vastklemmen.
  ▶ Diepteaanslag [1-3] tegen een van de drie vaste aanslagen van de draaibare stappen-aanslag [1-2] drukken.

Met een inbussleutel is elke vaste aanslag individueel in hoogte instelbaar.

- Wijzer [1-10] naar onderen schuiven zodat deze op de schaal 0 mm aanwijst.

① Als de nulstand niet klopt, kan deze met de schroef op de wijzer [1-10] gecorrigeerd worden.

7.6 Freesdiepte opgeven

De gewenste freesdiepte kan óf met de diepte-snelinstelling óf met de diepte-fijninstelling opgegeven worden.

Diepte-snelinstelling

▶ Diepteaanslag [1-3] zo ver naar boven trekken tot de wijzer [1-10] de gewenste frees-diepte toont.
▶ Diepteaanslag met de klem [1-8] in deze stand vastklemmen.

▶ Diepteaanslag met de klem [1-8] vastklemmen.

▶ Gewenste freesdiepte door draaien van de stelknop [1-9] instellen.

(i) Door verdraaien van de stelknop met een markeringsstreepje verandert de frees-diepte met 0,1 mm. Een volledige omdraaiing resulteert in 1 mm. Het maximale verstelbereik van de stelknop bedraagt 8 mm.

7.7 Freesdiepte vastklemmen

• Draaiknop [1-7] openen en het elektrische gereedschap zo ver naar onderen drukken tot de diepteaanslag de vaste aanslag aanraakt.
  ▶ Elektrisch gereedschap door sluiten van de draaiknop [1-7] in deze stand vastklemmen.

7.8 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

▶ Nooit zonder afzuiging werken.
▶ Nationale voorschriften in acht nemen.

ATTENTIE! Als er geen antistatische afzuigslang wordt gebruikt, kan een statische oplading ontstaan. De gebruiker kan een elektrische schok krijgen, en de elektronica van het elektrische gereedschap kan beschadigd worden.

Op de afzuigaansluitingen [1-15] kan een Festool mobiele stofzuiger met een afzuigslangdiameter van 27 mm of 36 mm (36 mm vanwege gering verstoppingsgevaar aanbevolen) aangesloten worden.

Spaanvanger KSF-0F

De spaanvanger KSF-OF ^[11] [3-1] bestaat uit een kap en een afdekking en verhoogt bij het kant-frezen de effectiviteit van de afzuiging. De montage van de kap gebeurt analoog aan de kopieerring; de afdekking wordt erbovenop ge-plaatst.

De kap kan met een beugelzaag langs de groeven [3-2] afgesneden en daardoor verkleind worden. De spaanvanger kan dan bij binnenradii tot een minimale radius van 40 mm worden gebruikt.

8 Werken met het elektrische gereedschap

Bij het werken alle aan het begin vermelde veiligheidsvoorschriften en de volgende regels in acht nemen:

• Geleid de machine alleen in ingeschakelde toestand tegen een werkstuk.
• Bevestig het werkstuk altijd zo dat het tijdens de bewerking niet kan bewegen.
• Houd het elektrische gereedschap tijdens de werkzaamheden altijd met beide handen vast aan de handgrepen [1-7] + [1-13]. Dit is de voorwaarde voor exact werken en absoluut noodzakelijk voor het induiken. Duik langzaam en gelijkmatig in het werkstuk in.
• Alleen in de tegenloop frezen (voedingsrichting van het elektrische gereedschap in zaagrichting van het gereedschap, afbeelding [7]).

8.1 Vrijehandfrezen

Hoofdzakelijk bij het graveer- en figuurfrezen en bij het bewerken van kanten met aanloop-ring of geleidestop wordt de bovenfrees uit de vrije hand geleid.

8.2 Frezen met zijaanslag

Voor parallel aan de werkstukrand uit te voeren werkzaamheden kan de zijaanslag ^[12] [4-1] ge-monteerd worden.

▶ De beide geleidingsstangen [4-6] met de beide draaiknoppen [4-5] aan de zijaanslag vastklemmen.
- De geleidingsstangen tot aan de gewenste maat in de groeven van de freestafel invoeren en met beide draaiknoppen [4-4] vastklemmen.

Fijninstelling

- De draaiknop [4-8] openen om met de stelknop [4-7] een fijninstelling uit te voeren.

① Een cijfer op de stelknop komt overeen met 0,1 mm fijninstelling.

▶ Na de fijninstelling de draaiknop [4-8] sluiten.

- Beide geleidebekken [4-3] zo instellen dat de afstand tot de frees ca. 5 mm bedraagt. Hiertoe de beide bekfixeringen [4-2] openen en na uitgevoerde instelling weer sluiten.

Afzuigkap

▶ Zoals in [5] afgebeeld, de afzuigkap [5-1] van achteren tot aan het vastklikken op de zijnanslag schuiven.
▶ Voor het wegnemen van de afzuigkap de lippen [5-3] iets oplichten.

① Op de afzuigaansluiting [5-2] kan een afzuigslang met diameter 27 mm of 36 mm aangesloten worden.

8.3 Frezen met geleidingssysteem FS

Het geleidingssysteem (accessoire) maakt het frezen van rechte groeven makkelijker.

▶ Geleideaanslag [8-4] met de geleidingsstangen [8-3] van de zijaanslag aan de freestafel bevestigen.
▶ Geleiderail [8-6] met schroefklemmen [8-7] aan het werkstuk bevestigen. Erop letten dat een veiligheidsafstand X - afbeelding [8] van 5 mm tussen de voorkant van de geleiderail en de frees, resp. de groef, bestaat.
▶ Geleideaanslag zoals in afbeelding [8] weergegeven op de geleiderail plaatsen. Om een spelingsvrij geleiden van de frees-aanslag te garanderen, met een schroeven-draaier door de beide zijdelingse openingen [8-5] de twee geleidebekken instellen.
In hoogte verstelbare steun [8-2] zo aan de schroefdraadboring van de freestafel vastschroeven dat de onderkant van de freestafel parallel ten opzichte van het werkstukoppervlak is.

Om volgens de afgetekende lijn te kunnen werken, tonen de markeringen op de freesta-fel [8-1] en de schaal op de steun [8-2] de middenas van de frees.

① Voor een nauwkeurigere instelling is voor het geleidingssysteem een fijninstelling als accessoire verkrijgbaar.

8.4 Frezen met cirkelgeleider

Met een cirkelgeleider SZ-OF 1000 (accessoire) kunnen ronde onderdelen en cirkelvormige uitsnijdingen met een diameter tussen 153 en 760 mm uitgevoerd worden.

• De cirkelgeleider zo ver in de voorste groef van de freestafel schuiven tot de gewenste radius is ingesteld.
  ▶ De cirkelgeleider met de draaiknop [1-4] vergrendelen.

Als de inkerving door de cirkelpunt op het werkstuk vermeden moet worden, kan met dubbelzijdig plakband een dun houten plankje op het middelpunt bevestigd worden.

8.5 Kopieerfrezen

Om bestaande werkstukken maatnauwkeurig te reproduceren, gebruikt men een kopieerring of een kopieerinrichting (accessoire).

Kopieerring

Bij de keuze van de grootte van de kopieerring [7-1] erop letten dat de ingezette frees [7-2] door diens opening past.

▶ De kopieerring in plaats van de afde- kring [6-1] van onderen aan de freestafel bevestigen.

De overstand Y (afbeelding [7]) van het werkstuk ten opzichte van de sjabloon wordt als volgt berekend:

Y = ( kopieerring - frees)/2

Met de centreerdoorn ZD-OF (accessoire) kan de kopieerring exact in het midden worden uitgericht.

Kopieerinrichting

Voor de kopieerrichting is de hoekarm WA-OF [9-2] en de kopieertastset KT-OF, bestaande uit rolhouder [9-6] en drie kopieerrollen [9-7], nodig.

• De hoekarm met de draaiknop [9-1] in de gewenste hoogte aan de schroefdraadboring [9-3] vastschroeven.
  ▶ Een kopieerrol aan de rolhouder monteren en deze met de draaiknop [9-5] aan de hoekarm vastschroeven. Erop letten dat de kopieerrol en de frees dezelfde diameter hebben!
• Door te draaien aan de stelknop [9-4] kan de afstand van de tastrol ten opzichte van de freesas ingesteld worden.

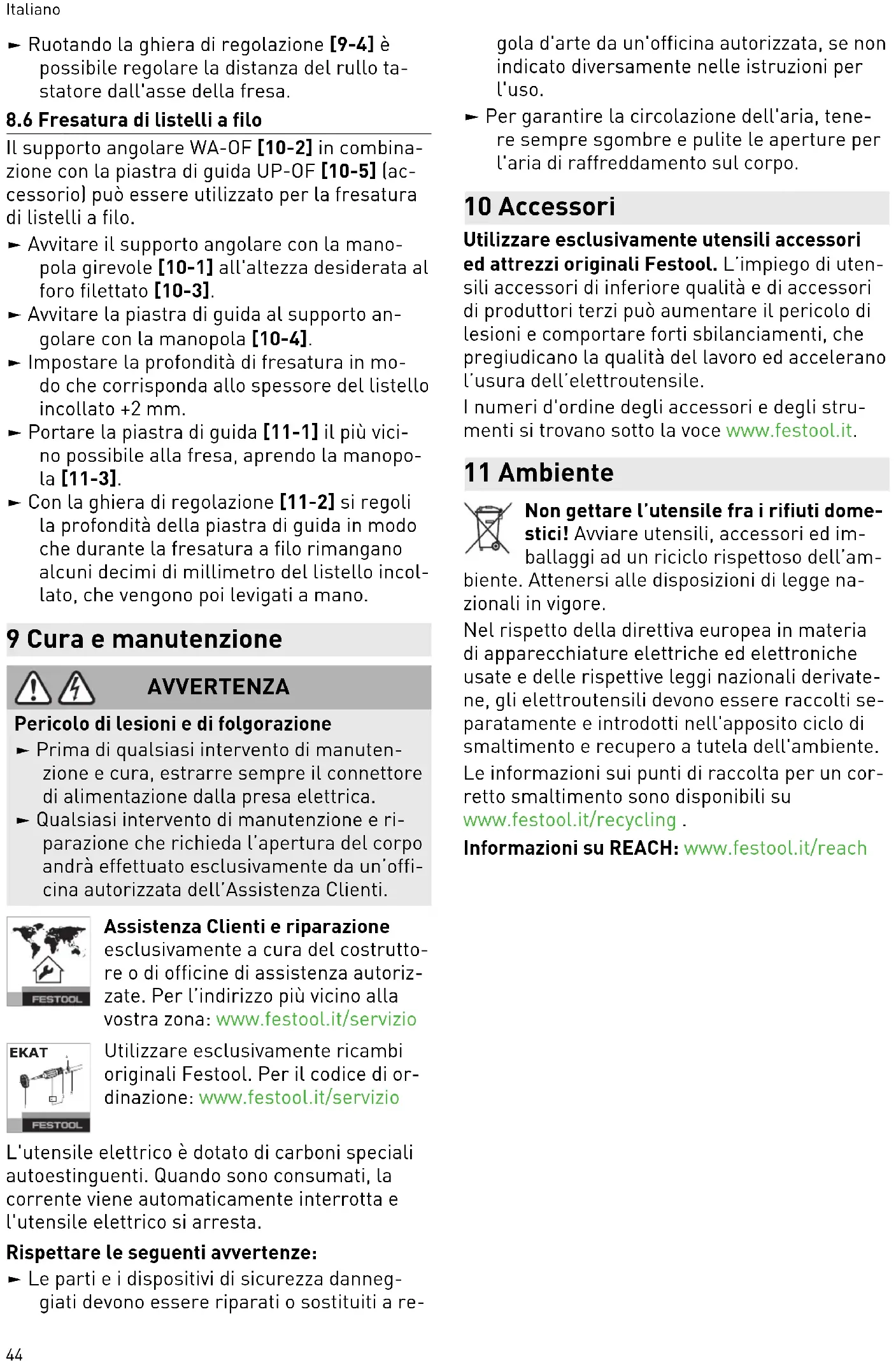

8.6 Kantstukken vlakfrezen

Met de hoekarm WA-OF [10-2] in verbinding met de geleideplaat UP-OF [10-5] (accessoire) kunnen overstekende kantstukken vlakge-freesd worden.

▶ De hoekarm met de draaiknop [10-1] in de gewenste hoogte aan de schroefdraadboring [10-3] vastschroeven.
▶ De geleideplaat met de draaiknop [10-4] aan de hoekarm vastschroeven.
- De freesdiepte zo instellen dat deze de dikte van het kantstuk +2 mm bedraagt.

▶ De geleideplaat [11-1] door openen van de draaiknop [11-3] zo dicht mogelijk tegen de frees brengen.
▶ Met de stelknop [11-2] de diepte-instelling van de geleideplaat zo uitvoeren dat bij het vlakfrezen enkele tienden van millimeter van het kantstuk overblijven die achteraf met de hand afgeslepen worden.

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

• Vóór alle onderhouds- en reinigingswerkzaamheden de stekker altijd uit het stopcontact trekken!
  ▶ Alle onderhouds- en reparatiewerkzaamheden waarvoor het vereist is om de behuizing te openen, mogen alleen in een geautoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparatie alleen door fabrikant of door servicewerkplaatsen. Adres bij u in de buurt op: www.festool.nl/service

Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service

De machine is met zelfuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbreking en komt de machine tot stilstand.

De volgende aanwijzingen in acht nemen:

▶ Beschadigde beveiligingsinrichtingen en onderdelen moeten op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en vervangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.
- Zorg ervoor dat de koelluchtopeningen in de motorbehuizing altijd vrij en schoon zijn om de luchtcirculatie te waarborgen.

10 Accessoires

Gebruik alleen originele inzetgereedschappen en accessoires van Festool. Het gebruik van inférieur inzetgereedschap en onbekende accessoires kan tot een verhoogd letselrisico en aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten afneemt en de slijtage van het elektrische gereedschap toeneemt.

De bestelnummers voor accessoires en gereedschap vindt u op www.festool.nl.

11 Milieu

Geef het apparaat niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijke wijze af. Neem de geldende nationale voorschriften in acht.

Volgens de Europese richtlijn inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Informatie over de inzamelpunten voor een correcte verwijdering is onder www.festool.nl/recycling in te zien.

Informatie voor REACH: www.festool.nl/reach
