| Producttype | Bovenfrees (freesmachine) |
| Merk | Festool |
| Model | OF 2200 EBSet |
| Opgenomen vermogen | 2200 W |
| Toerental | 10.000 – 22.000 tpm (max. onbelast 23.000 tpm) |
| Snelle diepte-instelling | 80 mm |
| Micrometrische diepte-instelling | 20 mm (verdeling 0,1 mm) |
| Aansluitdraad | M22 x 1,0 |
| Max. freesdiameter | 89 mm |
| Gewicht | 8,3 kg |
| Voeding | 230 V ~ (volgens model), 50/60 Hz |
| Stofafzuigaansluiting | Diameter 27 of 36 mm |
| Elektronische rem | Ja (stilstand in 2 s) |
| Herstartbeveiliging | Ja |
| Snelle zoolwissel | Ja (hendel) |
| Geschikt voor | Hout, kunststoffen, soortgelijke materialen, aluminium, gipsplaten |
| Beschermingsklasse | II |
| Onderhoud | Ventilatieopeningen reinigen, koolborstels met automatische uitschakeling vervangen |
| Veiligheid | Draag PBM, stekker uittrekken voor onderhoud, gebruik alleen Festool-frezen conform EN 847-1 |
| Reserveonderdelen | Gebruik alleen originele Festool-onderdelen |
| Repareerbaarheid | Reparaties door de fabrikant of erkende werkplaatsen |
Veelgestelde vragen - OF 2200 EBSet FESTOOL
Gebruikersvragen over OF 2200 EBSet FESTOOL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Freesmachine in PDF-formaat gratis! Vind uw handleiding OF 2200 EBSet - FESTOOL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. OF 2200 EBSet van het merk FESTOOL.

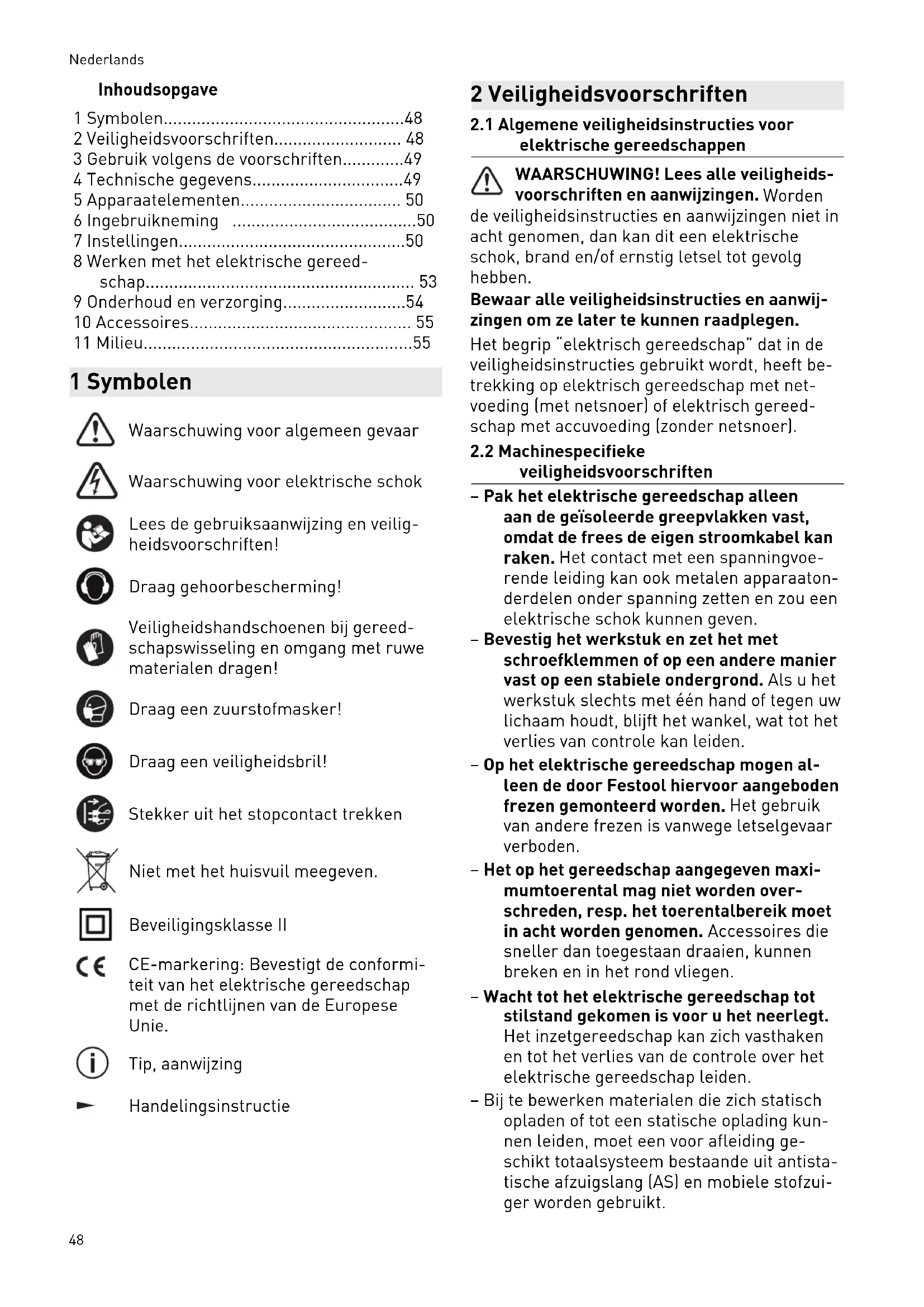

GEBRUIKSAANWIJZING OF 2200 EBSet FESTOOL
1 Symbolen 48
2Veiligheidsvoorschriften. 48
3 Gebruik volgens de voorschriften. 49
4 Technische gegevens. 49
5 Apparaatelementen 50
6 Ingebruikneming 50
7 Installingen 50
8 Werken met het elektrische gereed-schap. 53
9 Onderhoud en verzorging. 54
10 Accessoires 55
11Milieu. 55
1 Symbolen
Waarschuwing voor algemeen gevaar
Waarschuwing voor elektrische schok
Lees de gebruiksaanwijzing en veiligheidsvoorschriften!
Draag gehoorbescherming!
Veiligheidshandschoenen bij gereedschapswisseling en omgang met ruwematerialen dragen!
Draag een zuurstofmasker!
Draag een veiligheidsbril!
Stekker uit het stopcontact trekken
Niet met het huisvuil meegeven.
Beveiligingsklasse II
CE-markering: Bevestigt de conformi- teit van het elektrische gereedschap met de richtlijnen van de Europese Unie.
Tip, aanwijzing
Handelingsinstructie
2 Veiligheidsvoorschriften
2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen
WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden
de veiligheidsinstructies en aanwijzingen Niet in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gezolg hebben.
Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.
Het begrip "elektrisch gereedschap" dat in de veiligheidsinstructies gebruikt worden, heeft betrekking op elektrisch gereedschap met netvoeding (met netsnoer) of elektrisch gereedschap met accuvoeding (zonder netsnoer).
2.2 Machinespecifieke veiligheidsvoorschriften
Pak het elektrische gereedschap alleen aan de geisoleerde greepvlakken vast, omdat de frees de eigens troomkabel kan raken. Het contact met een spanningvoerende leiding kan ook metalen apparaatonderdelen onder spanning zetten en zou een elektrische schok konnen geben.
- Bevestig het werkstuk en zet het met schroefklemmen of op een andere manier vast op een stabiele ondergrond. Als u het werkstuk slechts met een hand of gegen uw lichaam houdt, blijft het wankel, wat tot het verlies van controle kan leiden.
- 0p het elektrische gereedschap月至 al-leen de door Festool hiervoor aangeboden frezen gemonteerd worden. Het gebruik van andere frezen is vanwege letselgevaar verboden.
- Het op het gereedschap aangegeven maximumtoerental mag Niet worden overschreden, resp. het toerentalbereik moet in acht worden genomen. Accessoires die sneller dan toegestaan draaien, können breken en in het rond vliegen.
Wacht tot het elektrische gereedschap tot stilstand gekomen is voor u het neerlegt. Het inzetgereedschap kan zich vasthaken en tot het verlies van de controle over het elektrische gereedschap leiden.
Bij te bewerken materialen die zich statisch opladen of tot een statische oplading kūnen leiden, moet een voor afleiding geschikt totaalsysteme bestaande uit antistatische afzuigslang (AS) en mobiele stofzui-ger worden gezruikt.
- Gereedschappen alleen met de schachtdiameter inspannen waarvoor de spontang is bedoeld.
- Er mag alleen gereedschap worden gelebrukt dat voldoet aan EN 847-1. Alle frees-gereedschappen voldoen aan deze eisen.
- Op een stevige bevestiging van de frees letten en de probleemloze loop hiervan controleren.
- De spantang en wartelmoer mogen geen beschadigingen vertonen.
- Frezen met barstjes en dergelijk die van vorm veranderd zijn,ogens Niet gebrukt worden.
一
Draag geschikte persoonlijke beschermingsmiddelen: Gehoorbescherming, veiligheidsbril, stofmasker bij stofproducerende werkzaamheden, veiligheidshandschoenen bij het bewerken van ruwe materialen en bij de verranging van het gereedschap.
2.3 Aluminiumbewerking
Bij de bewerking van aluminium dient men zichuit veiligheidsoverwegingen te houden aan de volgende maatregelen:
-Voorschakelen van een differentiaal- (FI-, PRCD-)veiligheidsschakelaar.
- Elektrisch gereedschap op een geschikt af-zuigapparaat met antistatische afzuigslang aansluiten.
- Elektrisch gereedschap regelmatig reini-gen van stofafzettingen in de motorbehui-zing.
-Drawn veiligheidsbril!
2.4 Emissiewaarden
De volgens EN 62841 bepaalde waarden bedra-gen gewoonlijk:
Geluidsdrukniveauau L PA=93 dB(A)
Geluidsvermogensniveauu L WA=104 dB(A)
Onzekerheid K = 3 dB
VOORZICHTIG
Geluid dat bij het werk opttreedt Beschadiging van het gehoor
- Gehoorbescherming gebruiken.
Trillingsemissiewaarde a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 62841:
$$ a _ {h} < 2. 5 \mathrm {m} / \mathrm {s} ^ {2} $$
$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$
De aangegeven emissiewaarden (trilling, geluid)
-ijd geschickt om machines te vergelijkken,
- omijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te make
- en gelden voor de belangrijkste toepassin-gen van het elektrische gereedschap.
VOORZICHTIG
Emissiewaarden konnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van het gereedschap en de soort van het bewerkte werkstuk.
De werkelijkke belastingijdens de gehele bedrijfscylus要去beoordeeld worden.
- Afhankelijk van de werkelijkke belasting moeten passende verilgheidsmaatregelen ter bescherming van de bediener worden vastgelegd.
3 Gebruik volgens de voorschriften
De bovenfrees is bedoeld voor het frezen van hout, kunststoffen en op hout gelijkende materialen.
Bij gezbruik van de in de verkoopdocumentatie van Festool waarvoor bedoelde freesgereedschappen kan ook aluminium en gipskarton bewerkt worden.
Dit elektrische gereedschap mag uitsluitend door vakmannen of goed opgeleide Personen worden gebruikt.
De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaats-
vindt.
Opgenomen vermogen 2200 W *
Toerental 10000 -
22000 min-1
Toerental max. [onbelast]
23000 min-1
| Bovenfrees OF 2200 EB | |
| Diepte-snelinstelling 80 mm | |
| Diepte-fijninstelling 20 mm | |
| Aansluitdraad van de aan-drijfas | M22x1,0 |
| Freesdiameter max. 89 mm | |
| Gewicht conform EPTA-procedure 01:2014: | 8,3 kg |
- OF 2200 EB GB 110 V nominale stroom 16 A.
5 Apparaatelementen
[1-1] Stelknop fijninstelling
[1-2] Schaal fijninstelling
[1-3] Draaiknop hoogteafstelling
[1-4] Schaal diepteaanslag
[1-5] Diepteaanslag met wijzer
[1-6] Klem diepteaanslag
[1-7] Excenter voor het koppelen van de diepteaanslag en stappenaanslag
[1-8] Stappenanslag
[1-9] Bedieningshendel loopzoolwissel
[1-10] Spilstop
[1-11] Toerentalstelknop
[2-1] Vergrendelknop aan-/uitschakelaar
[2-2] Aan-/uitschakelaar
[2-3] Hendel beschermkapvergrendeling
[2-4] Handgrepen
[2-5] Afzuigaansluiting
De vermelde afbeeldingen staan aan het begin en aan het einde van de gebruiksaanwijzing.
Afegebeelde of beschreiben accessoires behoren voor een deel Niet tot de leveringsomvang.
6 Ingebruikneming
WAARSCHUWING
Ontoelaatbare spanning of frequentie! Risico van ongevallen
- De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
In Noord-Amerika mogen alleen Festoolmachines met een spanningsopgave van 120V / 60Hz worden gebruikt.
6.1 In-/uitschakelen
De schakelaar [2-2] dient als in-/uit-schakelaar (drukken = AAN, loslaten = UIT).
Voor continubedrijf kan de aan-/uit-schakelaar met de vergrendelknop [2-1] vastgezet worden. Door de aan-/uit-schakelaar nogmaals in te drukken worden de vergrendeling opgeheven.
7 Installingen
WAARSCHUWING
Gevaar voor letsel, elektrische schokken
Trek vór alle werkzaamheden aan de machine.altijd de stekker uit het stopcontact!
7.1 Elektronica
Toerentalregeling
Het toerental kan met de stelknop [1-11] traploos in het toerentalbereik (zie technische gegevens) worden ingesteld.
Daarmee kunt u de zaagsnelheid optimaal aan het desbeteffende materiaal aanpassen.
| Material Freesdiameter [mm] aanbevo- 10 - 30 30 - 50 50 - 89 len snij- material | ||
| Stand van de stelknop | ||
| Hardhout 6 - 4 5 - 3 3 - 1 HW (HSS) | ||
| Zacht hout 6 - 5 6 - 4 5 - 3 HSS (HW) | ||
| Spanpla- ten, met coating | 6 - 5 6 - 4 4 - 2 HW | |
| kunststof 6 - 4 6 - 3 3 - 1 HW | ||
| aluminium 3 - 1 3 - 1 2-1 | HSS (HW) | |
| Gipskarton | 2 - 1 | 1 HW |
Temperatuurbveiliging
Bij een te hoge motortemperatuur worden de stroomtoevoer en het toerental gereduceerd.
Het elektrische gereedschap draait alleen nog met verminderd vermogen door om een snelle afkoeling door de motorventilatie möglich te make. Na afkoeling kommt het elektrisch gereedschap wee automatisch op gang.
Herstartbeveiliging
De ingebouwde herstartbeveiliging voorkomt dat het elektrisch gereedschap na een spanningsonderbreking weeer automatisch start wonneer de aan-/uit-schakelaar is ingedrukt. Het elektrisch gereedschap moet in dit geval eerst worden uitgeschakeld en verrolgens weer ingeschakeld.
Vanwege de ingebouwde herstartbeveiliging kan het elektrische gereedschap Niet via een externe schakelaarmodule in- of uitschakelen.
Rem
De OF 2200 EB bezit een elektronische rem. Na het uitschakelen worden de spil met het gereedschap in ca. 2 sec. elektronisch tot stilstand afgeremd.
7.2 Gereedschap wisselen
VOORZICHTIG
Gevaar voor letsel door heet en scherp gereedschap
- Geen stomp en defect inzetgereedschap gebruiken.
Veiligheidshandschoenen dragen bij het hanteren van inzetgereedschap.
Voor de gereedschapswissel het elektrische gereedschap op de Kant leggen.
De spilstop [3-1] alleen bij uitgeschakeld elektrisch gereedschap bedieren.
Gereedschap monteren
- Het freesgereedschap ([3-4] en [3A-1]) zo ver möglichk, maar tenminste tot de markings op de freesschacht in de spantang [3A-2] steken.
i Als de spantang [3A-2] door de wartelmoer [3A-3] Niet zichtbaar is, moet het freesgereedschap ten minste zo ver in de spantang ingevoerd worden tot de marketing Niet meer over de wartelmoeruitsteekt.
Schakelaar voor de spilstop [3-1] op de lin-kerzijde [B] indrukken.
Wartelmoer [3-3] met steeksleutel (SW 24) vastdraien.
i De spilstop blokkeert de motorspil telkens alleen in een draairichting. Daarom hoeft de schroefsleutel bij het openen of sluiten van de wartelmoer Niet afgenomen te worden, maar kan als een ratelBeen en weer bewogen worden.
Gereedschap verwijdermen
- Spanbeschemkap [3-2] tot aan het vastklikken maar boven schuiven.
Schakelaar voor de spilstop [3-1] op de rechterzijde [A] indrukken.
Wartelmoer [3-3] met een steeksleutel SW 24 tot aan de voelbare waarstand losdraaien. Weerstand door verder draaien van de steeksleutel overwinnen.
Frees verwijderen.
7.3 Spantangwissel
Er zijn spantangen voor volgende schachtdiameters verwrijgbaar: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.
- Spanbeschemkap [4-2] tot aan het vastklikken maar boven schuiven.
Schakelaar voor de spilstop [4-1] op de rechterzijde [A] indrukken.
Wartelmoer [4-3] volledig afdraaien en deze samen met de spontang [4-4] verwijderen. Nooit wartelmoer en spontang scheiden, odomat deze een eenheid vormen.
Een neue spantang alleen met opgestoken en vastgeklikte wartelmoer in de spilplaatsen.
Wartelmoer Licht indraaien. Niet vastdraaien als er geen frees is ingestoken!
7.4 Freesdiepte instellen
Het instellen van de freesdiepte gebeurt in tweetstappen:
Nulpunt instellen
Klem [5-2] openen, zodat de diepteaanslag [5-3] vrij kan bewegen.
- Bovenfrees op een vlakke ondergrond zieten (referentievlak). Draaiknop [5-1] openen en elektrisch gereedschap zover maar anderen drukken tot de frees op de ondergrond steunt.
Elektrisch gereedschap door sluiten van de draaiknop [5-1] in deze stand vastklemmen.
Diepteaanslag [5-3] gegen een van de drie vaste aanslagen van de draaibare stappen-aanslag [5-4] drukken.
Wijzer [5-5]aar onderen schuiven zodat\
deze op de schaal [5-7]0 mm aanwijst.
Nederlandsls
i Als de nulstand nicht klopt, kan deutsche met de schroef [5-6] op de wijzer gecorrigeerd worden.
Met een schroevendraier zijn twee van de drie vaste aanslagen [7] (A en B) individuel in hun hoogte instelbaar.
i De vaste aanslag C bezit een inspringing voor het voorfrezen - zie hoofdstuk 7.5.
Freesdiepte opgeven
Diepteaanslag [6-6] zo ver maar boven trekken tot de wijzer [6-2] de gewenste freesdiepte toont.
Diepteaanslag met de klem [6-3] in deze stand vastklemen.
Draaiknop [6-1] losdraaien.
Het elektrische gereedschap is nu in de uit-gangsstand.
Bij behoefte de freesdiepte door draaien van de stelknop [6-8] bijstellen.
Door verdraaien van de stelknop met een markingsstreepje verandert de freesdiepte met 0,1 mm. Een volledige omdraaiing resulteert in 1 mm.
De schaalring [6-7] kan apart verdraaid worden om deze op "nul" tezetten.
De drie markeringen [6-4] tonen aan de rand [6-5] het maximale verstelbereik van de stelknop (20 mm) en de middenpositie.
7.5 Voor-/fijnfrezen
De vaste aanslag C bezit twee aanslagniveaus met een hoogteverschil van 2mm .Dit maakt het möglichk om de met aanslag C ingestelde freesdiepte in twee stappen te freeze:
Voorfrezen
Elektrisch gereedschap tot aan het aanslagniveau [7-1] laten zakken.
Gereed freeze
Elektrisch gereedschap tot aan het aan-slagniveau [7-2] laten zakken.
i Freeswerkzaamheden können zo snel met een grote freesdiepte en toch goede oppervlakkwaliteit uitgevoerd worden. De definitieve freesdiepte worden door de instelling van het aanslagniveau [7-2] bepaald.
7.6 Fijninstelling voor de kantenbewerking
Voor het gebruik van freesgereedschappen met aanloopkogellager bezit het elektrische gereedschap een speciale fijninstelling. Daarmee
kan bijv. snel en eenvoudig een exacte overgang bij het kantafronden zonder inspringing ingesteld worden, zie afbeelding [8].
Exactefreesdieptinstellen
Eerst de freesdiepte grof instellen.
Testfrezinguitvoeren.
Klem [9-2] open.
Diepteaanslag [9-3] gegen de vaste aan-slag C [9-5] drukken.
Diepteaanslag met de excenter [9-4] gegen de stappenaanslag vastklemmen (rechtsom draaien).
Klem [9-2] sluiten.
Draaiknop [9-1] losdraaien.
Door verdraaien van de stelknop [9-6] de freesdiepte exact instellen.
i Deinstelling van de freesdiepte aan beiderichtingen is vanwege de koppeling van dieipteaanslag met de stappenaanslag mogelijk.
Draaiknop [9-1] sluiten.
Excenter [9-4] openen (linksom draaien).
Eventueel verdere testfrezingen en instell-
lingen uitvoeren.
7.7 Afzuiing
WAARSCHUWING
Gevaar voor de gezondheid door stof
Nooit zonder afzuiging werken.
Alleen met functionerende spaanbeschermkap [10-2] werken.
Bij stofproduerende werkzaamheden een zuurstofmasker dragen.
- Nationale voorschriften in acht nemen.
Op de afzuigaansluiting [10-4] kan een Festoolafzuigapparaat voorzien van een afzuigslang met een diameter van 36~mm of 27~mm (36 mm aanbevolen vanwege een geringer risico vanverstopping) worden aangesloten.
De afzuigaansluiting [10-4] zoals in afbeelding [10] opsteken. De afzuigaansluiting kan in het bereik [10-3] worden verdraid.
ATTENTIE! Als er geen antistatische afzug-slang worden gebruikt, kan een statische oplading ontstaan. De gebruiker kan een elektrische schok krijgen, en de elektronica van het elektrische gereedschap kan beschadigd worden.
Spanbeschemkap
De spanbeschemkap [10-2] kan in een bovenste stand vastklikken, bijv. voor de freeswisseI.
- Spanbeschemkap tot aan het vastklikken maar boven schuiven of het elektrische gereedschap tot aan de aanslag�anderen drukken.
Om de werkking van de afzuiging te verbeteren de spanbeschemkap bij de werkzaamheden maar onderen lately zakken.
Hendel [10-1]richting handgreep drukken.
Spaanvanger KSF-OF
Met de spaanvanger KSF-OF [11-1] (gedeelte-lijk accessoire) kan bij het kantenfrezen de effectiviteit van de afzuiing nog vergroot worden. De maximaal möglichke freesdiameter bedraagt 78~mm .
De montage gebeurt analogoog aan het inzetten van de kopieerring, zie afbeelding 8.3.
De kap kan met een beugelzaag langs de groeven [11-2] afgesneden en daardoor verkleind worden. De spaanvanger kan dan bij binnenradii tot een minimale radius van 52mm worden gebruikt.
8 Werken met het elektrische gereedschap
Bij het werkken alle aan het begin vermelde veiligheidsvoorschriften en de volgen-geels in acht nemen:
- Geleid de machine alleen in ingeschakelde toestand gegen een werkstuk.
-VoR de werkzaamheden ervoor zorgen dat de klem [1-6] gesloten en de excen- ter [1-7] geopend is. - Bevestig het werkstuk.altijd zo dat het tijdens de bewerking Niet kan bewegen.
- Het elektrische gereedschapijdens de werkzaamheden.altijd met beiden handen aan de handgrepen [2-4] vasthouden. Dit is de voorwaarde voor exact werken en absluut noozakelijk voor het induiken.
- Alleen in de tegenloop frezen [voedingsrichting van het elektrische gereedschap in zaagrichting van het gereedschap, afbeeling [15]).
8.1 Frezen
Gewenste freesdiepte instellen, zie hoofdstuk 7.4.
Elektrisch gereedschap inschakelen.
Draaiknop [1-3] losdraaien.
Elektrische gereedschap tot de aanslag maar beneden drukken.
Elektrisch gereedschap door sluiten van de draaiknop [1-3] in deze stand vastklemen.
- Langzaam en gelijkmatig in het werkstuk induiken.
Freeswerk uityoeren.
Draaiknop [1-3] losdraaien.
Elektrisch gereedschap tot aan de aanslag\ haar boven bewegen (uitwisselen).
Schakel het elektrische gereedschapuit.
8.2 Frezen met zijaanslag
De zijaanslag (gedeeltelijk accessoire) worden voor freeswerkzaamheden parallel aan de werkstukrand ingezet.
De beiden geleidingsstangen [12-4] met de beiden draaiknuppen [12-2] aan de zijaanslag vastklemmen.
- De geleidingsstangen tot aan de gewenste maat in de groeven van de freestafel invoe- ren en met de draaiknop [12-1] vastklemmen.
Fijninstelling
Draaiknop [12-7] openen om met de stel-knop [12-5] een fijninstelling uit te voeren. Hiertoe heeft de schaalring [12-6] een schaalindeling van 0,1 mm. Als de stelknop worden vastgehonden, kan de schaalring apart worden verdraaid om deze op "nul" te zetten. De schaal [12-3] toont de verstelling in millimeters.
- Na de fijninstelling de draaiknop [12-7] sluiten.
Beide geleidebekken [13-3] zo instellen dat de afstand tot de frees ca. 5 mm bedraagt. Hiertoe de schroeven [13-2] openen en nauitgevoerdeinstelling weeer sluiten.
Alleen bij het frezen aan de rand: de afzuigkap [13-1] van achteren tot aan het vastlikken op de zijaanslag schuiven en op de afzuigaansluiting [13-4] een afzuigslang met diameter 27mm of 36~mm aansluten. Alternatief de afzuigslang op de afzuigaansluiting van het elektrische gereedschap laten zitten.
8.3 Kopierfrezen
Voor freeswerkzaamheden met sjablonen gebruikt men de bovenfrees met ingebouwde kopieerring (accessoires).
i De kopieerringen können met de standard aanwezige loopzool worden gelebruikt. Ter verbetering van het steunstuk is als accessoire een speciale loopzool verkrijgbaar.
Kopieerringplaatsen
VOORZICHTIG
Risico van ongevallen
Een te groot freesgereedschap beschadigt de kopieerring en kan tot ongevallen leiden.
- Erop letten dat het gebruike freesgereed-schap door de opening van de kopieerring past.
Elektrisch gereedschap zichdelings op een stabiele ondergrond leggen.
Hendel [14-4] openen.
Loopzool [14-1] afnemen.
Hendel [14-4] weer loslaten.
Kopieerring [14-3] in de juiste positie in de freestafel leggen.
- Loopzool met de ogen [14-2] in de freestafel leggen.
- Loopzool tot aan het vastklikken in de freestafel drukken.
De overstand Y (afbeelding [15]) van het werkstuk ten opzichte van de sjabloon worden als volgt berekend:
Y = {ø kopieerring -ø frees}/2
8.4 Kantenbewerking
Voor de kantenbewerking worden freesgereedschappen met aanloopkogellager in het elektrische gereedschap geplaatst. Daar bij worden het elektrische gereedschap zo geleid dat het aanloopkogellager op het werkstuk afrolt.
Bij de kantenbewerking steeds de spaanvanger KSF-OF gebruiken om de afzuiing te verbeteren.
8.5 Frezen met geleidingsystem FS
Het geleidingsystem (gedeeltelijk accessoire) maakt het frezen van rechte groeven makkelijker.
- Geleiderail met schroefklemmen [16-4] aan het werkstuk bevestigen.
- Loopzool [16-3] voor de geleideaanslag in de freestafel van de bovenfreesplaatsen (zie hoofdstuk 8.6). Deze loopzool bezit een inspringing die de hoogte van de geleiderail compenseert.
De beide geleidingsstangen [16-6] met de draaiknuppen [16-5] en [16-9] aan de geleideaanslag vastklemen.
Draaiknop [16-1] losdraaien. - Geleidestangen [16-6] in de groeven van de freestafel invoeren.
-
Bovenfrees met de geleideaanslag op de geleiderailplaatsen.
-
Indien nodig met een schroevendraaier aan de beiden geleidebekken [16-2] de speling van de geleideaanslag op de geleiderail instellen.
- Bovenfrees langs de geleidestangen tot aan de gewenste afstand van het freesgereed-schap tot aan de geleiderail verschuiven. Erop letten dat een veiligheidsafstand X - afbeelding [16] van 5 mm tussen de voorkant van de geleiderail en de frees, resp. de groef, bestaat.
Draaiknop [16-1] sluiten.
Draaiknop [16-10] losdraaien.
Door draaien van de stelknop [16-7] de afstand X exact instellen. De stelknop [16-7] vasthouden om de schaal [16-8] om "nul" in te stellen apart verdraaien.
Draaiknop [16-10] sluiten.
8.6 Loopzoolervangen
Festool biedt voor diverse toepassingen specia- le loopzolen (accessoires) aan.
- Elektrisch gereedschap zichdelings op een stabiele ondergrond leggen.
Hendel [14-4] open.
Loopzool [14-1] afnemen.
Hendel [14-4] weer loslaten. - Loopzool met de ogen [14-2] in de freestafel leggen.
- Loopzool tot aan het vastklikken in de freestafel drukken.
i Bij eerste gebruik van de loopzool: Be-schemfolie verwijderen!
9 Onderhoud en verzorging
WAARSCHUWING
Gevaar voor letsel, elektrische schokken
Vóor alle onderhouds- en reinigingswerkzaamheden de stekker.altijd uit het stopcontact trekken!
Alle onderhouds- en reparatiewerkzaam-heden waarvoor het vereist is om de behui-zing te openen, mogen alleen in een geautorisere onderhoudswerkplaats worden uitgevoerd.
Klantenservice en reparatie alleen door fabrikant of door serviceworkplaatsen. Adres bij u in de buurt op: www.festool.nl/service
Alleen originele Festool-reserveonderdelen gebruiken! Bestelnr. op: www.festool.nl/service
De machine is met zelfuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbreaking en komt de machine tot stilstand.
De volgende aanwijzingen in acheft nemen:
- Als het nodig is om de netaansluitkabel van het elektrische gereedschap te verrangen,要去 dit door de fabrikant of door een geautoriseerde werkplaats uitgevoerd worden om gevaren voor de veriligheid te vermijden.
- Beschadigde beveiligingsinrichtingen en onderdelen要去 op deskundige wijze in een erkende en gespecialiseerde werkplaats gerepareerd en verrangen worden, voor zover niets anders in de gebruiksaanwijzing aangegeven is.
Zorg ervoor dat de koellluchtopeningen in de motorbehuizing algijd vrij en schoon zich om de luchtcirculatie te waarborgen.
10 Accessoires
Gebruik alleen originele inzetgereedschappen en accessoires van Festool. Het gebruik van inferieur inzetgereedschap en onbekende accessoires kan tot een verhoogd letselrisico en aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten afneemt en de slijtage van het elektrische gereedschap toeneemt.
De bestelnummers voor accessoires en gereedschap vindt u in de Festool-catalogus of online via www.festool.nl.
11 Milieu
Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze
af. Neem de geldende nationale voorschriften inacht.
Alleen EU: Volgens de Europese richtig inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.
Informatie voor REACH: www.festool.com/ reach
