OF 2200 EBSet - Jyrsinkone FESTOOL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jyrsin
Merkki	Festool
Malli	OF 2200 EBSet
Ottoteho	2200 W
Pyörimisnopeus	10 000 – 22 000 rpm (max tyhjäkäynnillä 23 000 rpm)
Syvyyden nopea säätö	80 mm
Syvyyden mikrometrisäätö	20 mm (asteikolla 0,1 mm)
Liitäntäkierre	M22 x 1,0
Jyrsimen max halkaisija	89 mm
Paino	8,3 kg
Virtalähde	230 V ~ (mallin mukaan), 50/60 Hz
Imuliitäntä	Halkaisija 27 tai 36 mm
Elektroninen jarru	Kyllä (pysäytys 2 sekunnissa)
Uudelleenkäynnistyksen esto	Kyllä
Pohjalevyn nopea vaihto	Kyllä (vipu)
Käyttötarkoitus	Puu, muovit, samankaltaiset materiaalit, alumiini, kipsilevyt
Suojausluokka	II
Huolto	Puhdista tuuletusaukot, vaihda hiilet (automaattinen katkaisu)
Turvallisuus	Käytä suojavarusteita, irrota pistoke ennen huoltoa, käytä vain EN 847-1 -standardin mukaisia Festool-jyrsimiä
Varaosat	Käytä vain alkuperäisiä Festool-varaosia
Korjattavuus	Korjaukset valmistajan tai valtuutetun huollon toimesta

Usein kysytyt kysymykset - OF 2200 EBSet FESTOOL

Kuinka säädän jyrsintäsyvyyden OF 2200:ssa?

Säätö tapahtuu kahdessa vaiheessa: ensin nollapisteen säätö asettamalla jyrsin tasaiselle alustalle ja säätämällä syvyydenrajoitinta, sitten esiasetus nostamalla rajoitin haluttuun syvyyteen. Hienosäätö voidaan tehdä rullalla (0,1 mm per asteikko).

Kuinka vaihdan jyrsimen OF 2200 -jyrsimessä?

Paina karalukitus [3-1], löysää liitosmutteri 24-mm haarukka-avaimella. Poista vanha jyrsin ja aseta uusi varren merkkiin asti. Kiristä liitosmutteri pitäen karalukitus painettuna.

Kuinka vaihdan kiristysholkin?

Nosta suojakansi, paina karalukitus, kierrä liitosmutteri kokonaan irti ja poista kiristysholkki. Aseta uusi holkki (saatavilla halkaisijat: 6,0; 6,35; 8,0; 9,53; 10,0; 12,0; 12,7 mm) ja kierrä mutteri kevyesti kiinni ennen jyrsimen asettamista.

Kuinka käytän sivurajoitinta yhdensuuntaiseen jyrsintään?

Kiinnitä kaksi ohjaintankoa sivurajoittimeen, aseta ne jyrsintäpöydän uriin ja säädä haluttu etäisyys. Mikrometrisäätö on mahdollinen rullalla (asteikko 0,1 mm). Kiristä kiertonupit säädön jälkeen.

Kuinka käytän FS-ohjausjärjestelmää (kisko)?

Kiinnitä ohjauskisko työkappaleeseen puristimilla. Asenna sopiva pohjalevy, lukitse ohjaintangot ohjausrajoittimeen ja aseta ne jyrsimen uriin. Säädä X-etäisyys mikrometrirullalla noudattaen vähintään 5 mm:n turvaetäisyyttä.

Kuinka asennan kopiointirenkaan?

Aseta jyrsin kyljelleen, vapauta vipu ja irrota pohjalevy. Aseta kopiointirengas oikeaan asentoon jyrsintäpöytään ja paina pohjalevy takaisin paikalleen lukittumiseen asti. Y-ylitys lasketaan kaavalla (renkaan halkaisija - jyrsimen halkaisija) / 2.

Mitä lisävarusteita on saatavilla OF 2200:lle?

Festool tarjoaa kopiointirenkaita, sivurajoittimen, FS-ohjausjärjestelmän, erikoispohjalevyjä, lastunpoistolaitteen KSF-OF ja eri halkaisijaisia kiristysholkkeja. Katso luettelo tai verkkosivusto www.festool.fr.

Kuinka huollan OF 2200 -jyrsintä?

Irrota aina pistoke ennen huoltoa. Puhdista tuuletusaukot säännöllisesti. Hiilet ovat automaattisesti katkaisevia: kun ne kuluvat, laite pysähtyy. Käytä vain alkuperäisiä Festool-varaosia. Korjauksia varten ota yhteys valtuutettuun huoltoon.

Mitä materiaaleja voidaan jyrsiä OF 2200:lla?

Tämä jyrsin on suunniteltu puun, muovien, puun kaltaisten materiaalien, sekä alumiinin ja kipsilevyjen jyrsintään sopivilla jyrsimillä. Noudata käyttöohjeen suositeltuja nopeuksia.

Kuinka liitän imurin OF 2200:een?

Liitä Festool-imuri imuliitäntään [10-4] 27 tai 36 mm halkaisijaltaan olevalla letkulla. Käytä antistaattista letkua staattisen sähkön kertymisen estämiseksi. Lastusuojakannen tulee olla laskettuna käytön aikana parhaan tehokkuuden saavuttamiseksi.

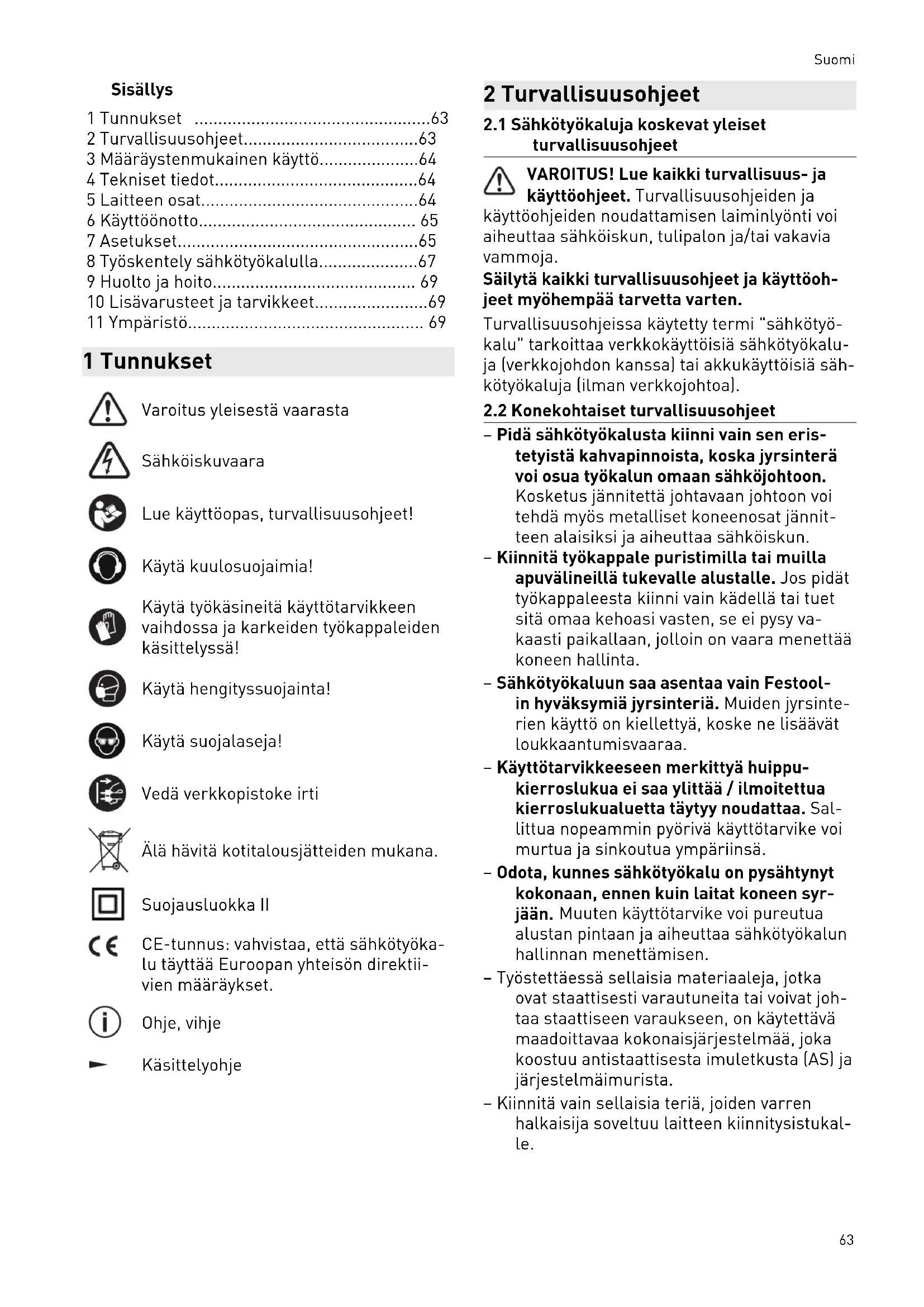

KÄYTTÖOHJE OF 2200 EBSet FESTOOL

1 Tunnukset 63
2 Turvallisuusohjeet. 63
3 Maaräystmukainen käytto. 64
4 Tekniset tiedot. 64
5 Laitteen osat. 64
6 Kayttoonotto 65
7 Asetukset. 65
8 Työskentely sahkötyokalulla. 67
9 Huolto ja hoitoo 69
10 Lisavarusteet ja tarvikkeet. 69
11 Ymparisto 69

1 Tunnukset

Varoitus yleisesta vaarasta

Sahköiskuvaara

Lue käyttoopa, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä työkasineita käyttojarvikkeen vaihdossa ja karkeiden tyokappaleiden käsittelyssa!

Käytä hengityssuojainta!

Käytä suojalaseja!

Vedä verkkopistoke irti

Alä havita kotitalousjatteiden mukana.

Sujoausluokka II

CE-tunnus: vahvistaa, etta sahkötyoka-lu tayttä Europan yhteison direktii-vien maaraykset.

Ohje, vihje

Käsittelyohje

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käytöohjeet. Turvallisuohjeiden ja

käytöohjeiden noudattamisen laiminlyönti voi aiheuttaa sahköiskun, tulipalon ja/taivakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttohjeet myöhempää tarvetta varten.

Turvallisuushejissa kaytety termi "sahkotyokalu" tarkoittaa verkkokayttoisia sahkotyokaluja (verkkojohdon kanssa) tai akukayttoisia sahkiyokaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet

• Pida sahkötyokalusta kiinni vain sen eristetyista kahvapinnoista, koska jyrsintera voi osua tyokalun omaan sahkjohtoon. Kosketus jannitettä johtavaan johtoon voi tehdä myös metalliset koneenosat jannitteen alaisiksi ja aiheuttaa sahköiskun.
• Kiinnitä tyokappale puristimilla tai muilla apuvälineillä tukevalle alustalle. Jos pidät tyokappaleesta kiinni vain kädellä tai tuet sitä omaa kehoasi vasten, se ei ppsy va-kaasti paikallaan, jolloin on vaara menettä koneen hallinta.
• Sähkötyökaluun saa asentaa vain Festoolin hyväksymä jyrsinteria. Muiden jyrsinterien käytö on kiellettyä, koske ne lisävävat loukkaantumisvaaraa.
• Käytötarvikkeeseen merkittyä huippukierroslukua ei saa ylittä / ilmoitettua kierroslukualuetta taytyy noudattaa. Sal-littua nopeammin pyörivä käytötarvike voi murtua ja sinkoutua ympärinsä.
• Odota, kunnes sahkötyokalu on pysahtynyt kokonaan, ennen kuin laitat koneen syrjän. Muuten käytötarvike voi pureutua alustan pintaan ja aiheuttaa sahkötyokalun hallinnan menettämisen.
  -Tyostettaaesssellaisia materiaaleja, jotka ovat staattisesti varautuneita tai voivat joh-taa staattseen varaukseen, on kaytettavamaodoittavaa kokonaisjarjestelmaa, joka koostuu antistaattisesta imulektkusta (AS) jajarjestelmaimurista.
• Kiinnitä vain sellaisia teria, joiden varren halkaisija soveltuu laitteen kiinnitsistukalle.

Suomi

Vain sellaisia teria saa kayttaa, jotka vastaavat normia EN 847-1. Kaikki Festoolin jyrsinterat tayttavat namà vaatimukset.
- Varmista jyrsinterän kunnollinen kiinnitys ja moitteeton pyörintä.
- Kiinnitysistukassa ja liitinmutterista ei saa olla vaurioita.
- Murtuneita tai väantyneitta jyrsinteriä ei saa käyttaa.

Käytä soveltuvia henkilönssuojarusteita:

Kuulosuojaimia, suojalaseja, hengityssuo-jainta polyä aiheuttavissa toissä, suojakasi-neita karkeita materiaialeja käsiteltäessä ja terän vaihdossa.

2.3 Alumiin työstö

Alumiinia tyostettäessä on noudatettava turvallisuussyistä seuraavia toimenpiteita:

• Kytke eteen vikavirta- (FI-, PRCD-) suojakytkin.
• Kytke sahkötyokalu soveltuvaan antistaattisella imuletkulla varustettuun imurin.

• Puhdista sahkötyokalun moottorikoteloon kertynyt poly saannollisin valiajoin.

• Kay suojalaseja!

2.4 Päästöarvot

EN 62841 mukaan määritetyt arvot ovat tyypillisesti:

Aaenpainetaso L

$$ \mathrm {P A} = 9 3 \mathrm {d B} (\mathrm {A}) $$

Aanentehotos L

$$ \mathrm {w} _ {\mathrm {A}} = 1 0 4 \mathrm {d B} (\mathrm {A}) $$

Epavarmuus K =

3 dB

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

Käytä kuulosuojaimia.

Tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan märitettnä EN 62841:

$$ a _ {h} < 2. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

llmoitetut päastöarvot (tärina, melu)

• ovat koneiden keskinäseen vertailuun,

• soveltuvat myös käytön yhteydessä synty-vän tärinä- ja melukuormituksen alustavaan arvointiin,

• edustav sahkötyokalun pääasialisia käytösovelluksia.

HUOMIO

Päastöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat tyokalun käytötavasta ja tyokappaleen laudusta.

• Todellinen kuormitus taytyy arvioida kokokäytöjakson puiteissa.
• Todellisesta kuormituksesta riippuen taytyy märittäa asiaankuuluvat varotoimenpi-teet kayttoturvallisuuden takaamiseksi.

3 Määräystenmukainen käytto

Ylajyrsin on tarkoitettu jyrsimiseen puuhun, muoviin ja puunkaltaisiin materiaaleihin.

Käyttämälla Festoolin esitteissä kyseiseen työhön suositeltuja jyrsinteriä on mahdollista tehdä myös alumiiniin ja kipsilevyn jyrsintäöitä.

Tämä sahkötyökalu on tarkoitettu vain ammat-tityontekijöiden tai koneen kayttoopastuksen saaneiden henkilöiden kayttoon.

Laitteen käytäja vastaa märäystenvastaisesta käytösta aiheutuneista vahin

goista.

4 Tekniset tiedot

Ylajyrsin OF 2200 EB

Ottoteho 2200 W *

Kierrosluku 10000 -

22000 min-1

Maksimikierrosluku (kuor-mittamatta)

23000 min-1

Syvyden pikasaat 80mm

Syvyden hienosaat0 20 mm

Käytöakselin liitoskierre M22x1,0

Jyrsinterän halkaisija maks. 89 mm

Paino EPTA-Procedure

8.3 kg

01:2014 -ohjeen mukaan:

• OF 2200 EB GB 110 V nimellinen virta 16 A.

5 Laitteen osat

[1-1] Hienosäddön saatöpyörä
[1-2] Hienosaaatostaeikko
[1-3] Korkeudensäadön kiertonuppi
[1-4] Syvyysvasteen asteikko

[1-5] Syvyysvaste ja osoitin
[1-6] Syvyysvasteen lukkovipu
[1-7] Syvyysvasteen ja porrasvasteen liitoksen epakesko
[1-8] Porrasvaste
[1-9] Pohjalevyn vaihdon kayttovipu
[1-10] Karalukko
[1-11] Kierrosluvun säätöpyörä
[2-1] Käynistystyktkimen lukitusnappi
[2-2] Käynnistyskytkin
[2-3] Suojuksen lukitusvipu
[2-4] Kāsikahvat
[2-5] Poistoimuliitäntä

Ilmoitetut kuvat ovat käyttooppaan alussa ja lo-pussa.

Kuvassa esitetyt tai tekstissä kvaillut lisāvarusteet eivā osittain sisäly toimitukseen.

6 Kayttoönotto

VAROITUS

Kielletty jannite tai taajuus!

Onnettomusvaara

• Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tietoja.
  Pohjois-Amerikassa saa kayttä vain sellaisia Festool-koneita, joiden jannite on 120V / 60Hz

6.1 Pälle-/poiskytkenta

Käytökytkin [2-2] toimii käynistys-/sammutuskytkimenä (paina = PÄÄLLE, vapauta = POIS PÄALTA).

Jatkuvaa käytöä varten käytökytkimen voi lukita lukitusnapilla [2-1]. Painamalla uudelleen käytökytkintä lukitus aukeaa.

7 Asetukset

VAROITUS

Loukkaantumisvaara, sahköiskuvaara

• Irrota aina sahköpistoke pistorasiasta, en-nen kuin alat tehdä koneeseen kohdistuvia toitä!

7.1 Elektronijkka

Kierrosluvun säätö

Kierroslukua voi saataa portaattomasti saatopyorall [1-11] kierroslukualueen puitteissa (katso Tekniset tiedot).

Siten voit saataa optimaalisen tyostonopeuden kullekin materiaalille.

Materi-aali	Jyrsinterän halkaisija [mm]	Suositeltu terämate- riaali
	10 - 30 30 - 50 50 - 89
	Saatöpyörän porras
Kova puu 6 - 4 5 - 3 3 - 1 HW (HSS)
Pehmeä puu	6 - 5 6 - 4 5 - 3 HSS (HW)
Lastule- vyt, pin- noitettuja	6 - 5 6 - 4 4 - 2 HW
Muovi 6 - 4 6 - 3 3 - 1 HW
Alumiini 3 - 1 3 - 1 2-1 HSS (HW)
Kipsikar- tonki	2 - 1 1 1 HW

Lämpösulake

Jos moottori kuumenee liikaa, virransyöttöä ja kierroslukua alennetaan. Sähkötyokalu kay edelleen matalammalla teholla, jotta moottorin tuuletin jäahdyttäa koneen nopeasti. Kun moottori on jäahtynyt, sähkötyokalun kierrosnopeus nousee jälleen automaattisesti.

Uudelleenkäynnistyssuoja

Kun kayttokytkin on painettuna, integroitu uddelleenkaynnistyssuoja estaa sahkotyokalua kaynnistymasta automaattisesti uudelleen jannitekatkoksen jälkeen. Sahkotyokalu taytytassapauksessa kytkea ensin pois pälta ja sen jälkeen uudelleen paalle.

Sisäänrakennetun uudelleenkäynnistymisen eston takia sahkötyokalua ei voi käynistäa tai sammuttaa ulkoisen kytkentämoduulin kautta.

Jarru

OF 2200 EB on varustetu elektronisella jarrulla. Toiminnan katkaisun jälkeen elektroninenjarru pysayttä karan ja terän n. 2 sekunnin sisallä.

7.2 Terän vaihtaminen

HUOMIO

Kuuman ja terävän käytötarvikkeen aiheuttama loukkaantumisvaara

• Alä kayta tylsiä tai vialisia kayttotarvikkeita.
  Käytä työkasineita, kun käsittelet käytto-tarviketta.

Aseta sahkötyökalu terän vaihtoa varten kyljell-teen.

Paina karalukkoa [3-1] vain silloin, kun sahkötyökalu on kytketty pois pälta.

Terän kiinnittäminen

Työnnä jyrsintera ([3-4] ja [3A-1]) mahdollisimman pitkalle, vähintään kuitenkin jyrsinterän varressa olevaan merkkiin akti, avatun kiinnitysistukan [3A-2] sisään.
i Jos kiinnitysisistukkaa [3A-2] ei voi nahdä liitinmutterin [3A-3] takia, jyrsintera tulee ohjata vahintaan niin pitkalle kiinnitsistukan sisän, kunnes merkki ei ena aanyiinmutterin alta.
Paina karalukon [3-1] kytkintä, joka on vasemmalla puolella [B].
Kiristä liitinmutteri [3-3] kiintoavaimella (koko 24).
i Karalukko lukitsee moottorin karan aina vain yhteen pyorimissuuntaan. Siksi ruuviavinta ei tarvitse irrottaa valillä liitin-mutteria avattaessa tai suljettaessa, vaan sitä voi kaantaa edestakaisin raikan tavoin.

Terän poistaminen

Työnnä purusuojusta [3-2] yloispain, kunnesse lukittuu paikalleen.
Paina karalukon [3-1] kytkintä, joka on oikealla puolella [A].
Löysää liitinmutteria [3-3] kiintoavaimella (koko 24) suntuvaan vastukseen asti. Ylità vastus kaantamällä kiintoavainta edelleen.
- Ota jyrsinterä pois.

7.3 Kiinnitysistukan vaihtaminen

Kiinnitysistukoita on saatavana seuraaville varishalkaisijoille: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.

Työnnä purusuojusta [4-2] yloispain, kunnesse lukittuu paikalleen.
Paina karalukon [4-1] kytkintä, joka on oikealla puolella [A].

Kierrä liitinmutteri [4-3] kokonaan irti ja ota se yhdessä kiinnitsistukan [4-4] kanssa pois. Alä missän tapauksessa erota liittinmutteria ja kiinnitsistukkaa tosisistaan, koska ne muodostavat yhteisen yksikon.
Asenna uusi kiinnitysistukka karaan vain paikalleen kiinnitetyn ja lukitun liitinmutterin kanssa.
Kierrä liitinmutteri lóysasti paikalleen. Alä kirista, jos jyrsinteräe i ole viel työnnetty paikalleen!

7.4 Jyrsintasyvyyden saataminen

Jyrsintasyvyssaadetaaan kaksivaiheisesti:

Nollapisteen saataminen

• Avaa lukkovipu [5-2] niin, etta syvyysvastet-ta [5-3] voi liikuttaa esteettomästi.
• Aseta ylöjyrsin tasaiselle alustalle (vertailupinta). Avaa kiertonuppi [5-1] ja paina sahkötyökalua alaspain, kunnes jyrsinterä kos-kettaa alustaa.
  Lukitse sahkötyokalu tahan asentoon sulkemalla kiertonuppi [5-1].
  Paina syvyysvaste [5-3] yhteen kännettä-vän porrasvasteen [5-4] kolmesta kiinteastä vasteesta.
  Siirra osoitinta [5-5] alaspain niin, etta se menee asteikon [5-7] lukeman 0mm koh-dalle.

(i) Jos nolla-asento ei tāsmää, sitä voi korjata osoittimen ruuvilla [5-6].

Ruvvitaltan avulla voi saataa yksilollisesti halu-amasi korkeuden kahdelle yhteensa kolmesta kiinteastavarsteesta [7]A ja B).

Kiinteassvasteessa C on esijyrsintaan tarkoitettu porras - katso luku 7.5.

Jyrsintasyvyyden saataminen

Vedä syvyysvastetta [6-6] ylöspain, kūnnes osoitin [6-2] on halutun jyrsintäsyvydyden kohdalla.
Lukitse syvyysvaste lukkovivulla [6-3] tahan asentoon.
Avaa kiertonuppi [6-1].

Sahkötyökalu on nyt lahtöasennossa.

• Tarvittaessa saa dājyrsintasyvyytta kiertamalla saatopyorä [6-8].

Saatopyoran kaantaminen yhden viivavalin verran muuttaa jyrsintasyvyytta 0,1 mm:n verran. Taysi kierros vastaa 1 mm:ia.

Asteikkorengasta [6-7] voi käantä erik-seen sen "nollaamista" varten.

Kolme merkkia [6-4] reunassa [6-5] naytāvat saatopyörän suurimman mahdollisen saatöalueen (20 mm) ja keskiasennon.

7.5 Esi-/hienojyrsintä

Kiinteässä vasteessa C on kaksi rajoitintasa, joiden korkeusero on 2 mm. Tämän avulla vasteella C saadetyn jrysintäsvyyden voi jyrsä kaksivaiheisesti:

Esijyrsintä

• Laske sahkötyokalu rajotintasolle [7-1].

Viimeistelyjyrsintä

• Laske sahkötyokalu rajotintasolle [7-2].

Siten syvatkin jyrsinnat saa tehtya nopeasti ja silti erittain laadukkaasti. Lopullinen jyrsintasyvyys maaritetaan rajoitanta son [7-2] saadoll.

7.6 Hienosaatoreunojentyostoon

Ohjainkuulalaakerilla varustettuken jyrsinterien käyttoa varten sahkötyokalussa on erityinen hienosään. Sen avulla voi sātāa nopeasti ja helposti esimerkiki tarkan rajakohdan, kun tehdäan reunojen portaattomia pyöristyksiä, katso kuva [8].

Tarkan jyrsintasyvyyden saataminen

Tee ensin jyrsintäsyvyyden karkeasaàto.
Tee koejyrsinta.
- Avaa lukkovipu [9-2].
Paina syvyysvastetta [9-3] kiinteaa vastetta C [9-5] vasten.
Lukitse syvyysvaste porrasvasteen epakeskolla [9-4] (kierrä myotapäivään).
Sulje lukkovipu [9-2].
- Avaa kiertonuppi [9-1].
Säddā tarkka jyrsintäsyvyys kiertamälla saatöpyörä [9-6].

Jyrsintasvyyden saatmolempiin suunti on mahdollsta syvyysvasteen ja porrasvasteen valisen liitokens ansiosta.

Sulje kiertonuppi [9-1].
- Avaa epakesko [9-4] (kierra vastapäivään).
- Tarvittaessa tee lisää koejyrsintöjä ja saaätöjä.

7.7 Polynpoisto

VAROITUS

Póly vaarantaa terveyden

• Alä missän tapauksessa työskentele ilman imuria.
  Työskentele vain moitteettomasti toimivan purusuojuksen [10-2] kanssa.
  Käytä hengityssuojainta polyä aiheuttavissa toissä.
  Noudata maakohtaisia märäyksiä.

Poistoimuliitantaan [10-4] voi kytkea Festool-imurin, jossa on halkaisijaltaan 36mm tai 27mm kokoinen imuletu (suosittelemme kayttamaan kokoa 36mm tutkeutumisvaaran mini-moimiseksi).

Kytke poistoimuliitäntä [10-4] kuvan [10] mu-kaisesti paikalleen. Poistoimuliitännän kaantö-alue on [10-3].

VARO! Jos et käytä antistaattista imulektkua, työkaluun voi varautua staattista sahköö. Voit saada sahköiskun ja sahkötyökalun elektronikka saattaa vaurioitua.

Purusuojus

Purusuojuksen [10-2] voi lukita ylaasentoon, esim. vaihedttaessa jyrsintera.

Työnnä purusuojusta ylöspäin lukituspisteesen asti tai paina sahkötyokalua alaspain rajoittimeen asti.
Paina työskentelyä varten purusuojus alas polynpoiston tehostamiseksi.
Paina vipua [10-1] kahvan suuntaan.

Lastunkokooja KSF-OF

Lastunkokoojalla KSF-OF [11-1] (osittain lisātarvike) saadaan tehostettua polynpoistoa reu-nojen jyrsinnässa. Suurin mahdollinen jyrsinterän halkaisija on 78 mm.

Se asennetaan samalla tavalla kuin kopointirengas, katso luku 8.3.

Kuvun voi katkaista ja siten piententa kaarisa-halla uria [11-2] pitkin. Sitten lastunkokoojaa voi kayttaa vahintaan 52 mm:n sisasateiden jyrsintatoiissä.

8 Työskently sahkötyökalulla

Noudata toissä kaikkia tämän oppaan alussa annettuja turvallisuusohjeita ja sekä seuraavia märäyksiä:

• Ohjaa sahkötyökalu työkappaletta vasten vain, kun moottori on käynnissä.

Suomi

• Varmista ennen työskentelyä, että lukkovi-pu [1-6] on suljettu ja epäkesko [1-7] on avattu.
• Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työston aikana.
• Pida tyoskentelyn aikana aina molemmilla kasilä kiinni sahkötyokalun mahvoista [2-4]. Täm on ehdottoman tärkeä, jotta tyoskently ja terän upotus tyokappalee seen sujuu tarkasti.
• Jyrsi vain vastasuuntaisesti (sahkötyökalun etenemissunta terän leikkaussuntaan, kuva [15]).

8.1 Jyrsintä

Säädä haluamasi jyrsintäsyvyys, katso lu-ku 7.4.
Kännistä sahkötyokalu.
Avaa kiertonuppi [1-3].
Paina sahkötyokalua alaspain rajoittimeen asti.
Lukitse sahkötyokalu tahan asentoon sulkemalla kiertonuppi [1-3].
Upota terä hitaasti ja tasaisesti työkappaleeseen.
Suorita jyrsinta.
Avaa kiertonuppi [1-3]
Siirra sahkötyokalua hitaasti ylospain rajoittimeen asti (nosta terä irti tyokappaleesta).
Kytke sahkötyokalu pois paälta.

8.2 Jyrsiminen sivuohjaimen kanssa

Sivuohjain (osittain lisātarvike) asetetaan jyrsin-tāöitā varten yhdensuuntaiseksi tyokappaleen reunan suhteen.

Kummatkin ohjaintangot [12-4] lukitaan si-vuohjaimeen kahdella kiertonupilla [12-2].
- Ohjaa ohjaintangot haluttuun mittaan jyrsintapöydān urin ja lukitse kiertonupila [12-1].

Hienosäätö

• Avaa kiertonuppi [12-7], jotta voit tehdä hienosäadön saatöpyörän [12-5] kanssa. Sitä varten asteikkorenkaassa [12-6] on 0,1 mm -asteikko. Kun pidät saatöpyörä paikallaan, voit kaantä erikseen asteikkorengasta ja siten "nollata" sen. Asteikko [12-3] nayttä saadön milleissä.
  ▶ Sulje kiertonuppi [12-7] hienosäadön jälkeen.
  Säadä molemmat ohjainleuat [13-3] niin, etta niiden etäisyys jyrsinterän suhteen on n. 5 mm. Avaa sitä varten ruuveja [13-2] ja tehtyasi saadön kierra ne taas kiinni.

Vain jyrsittäessä reunaa: työnnä imukoppaa [13-1] takakautta sivuohjaimeen, kunnes se lukittuu paikalleen, ja kytke poistoimuliitäntäan [13-4] halkaisijaltaan 27 mm:n tai 36 mm:n imuletku. Vaihtoehtoisesti voit jättä imuletkun sahkötyokalun poistoimuliitäntäan.

8.3 Kopointijyrsintä

Sapluunojen kanssa tehtavissä jyrsintatöissä käytetaan yläjyrsintä, johon on asennettu kopointirengas (lisātarvike).

Kopiointirenkaita voi käytta vakiovarusteisen pohjalevyn kanssa. Parempaa tukea varten on saatavilla lisātarvikkeena myytä-vä erikoispohjalevy.

Kopointirenkaan asentaminen

HUOMIO

Onnettomusvaara

Lian suuri jyrsintera vahingoittaa kopiointirengasta ja voi aiheuttaa onnettomuksia.

• Varmista, etta kayttamasi jyrsintera mahtuu kopiointirenkaan aukon lapi.
• Aseta sahkötyokalu kyljelleen vakaata alustaa vasten.
  Avaavipu [14-4].
• Ota pohjalevy [14-1] pois.
  Vapautavipu [14-4].
  Aseta kopointirengas [14-3] oikeassa asennossa jyrsintapoytaan.
• Aseta pohjalevy korvakkeiden [14-2] kanssa jyrsintäpöytään.
  Paina pohjalevy jyrsintapoytaan niin, etta se lukittuu paikalleen.

Tyokappaleen ylitys Y (kuva [15]) sapluunaansuhteen lasketaan seuraavasti:

$$ Y = \left{\text {k o p i o i n t i r e n k a a n} \varnothing - \text {j y r s i n t e r a n} \varnothing \right} / 2 $$

8.4 Reunojen työstö

Reunojen tyostämista varten sahkötyokalussa kaytetaan ohjainkuulalaakerilla varustettuja jyrsinteria. Tälloin sahkötyokalua ohjataan niin, etta ohjainkuulalaakeri pyörii työkappaletta pitkin.

Käytä reunojen työstössa aina lastunkokoojaa KSF-OF polynpoiston tehostamiseksi.

8.5 Jyrsintä ohjainjarkestelmän FS kanssa

Ohjainjarkestelmä (osittain lisātarvike) helpottaa suorien urien jyrsintäa.

Kiinnitta ohjainkisko tyokappaleeseen ruuvipuristimilla [16-4].

Asenna ohjainsovitteen pohjalevy [16-3] ylajyrsimen jyrsintapoytaan [katso luku 8.6]. Tassah pohjalevyssa on porras, joka kompensoi ohjainkiskon korkeeden.
Kummatkin ohjaintangot [16-6] lukitaan ohjainsovitteeseen kiertonupeilla [16-5] ja [16-9].
- Avaa kiertonuppi [16-1].
- Ohjaa ohjaintangot [16-6] jyrsintäpöydän uriin.
Aseta yläjyrsin ohjainsovitteen kanssa ohjainkiskon paälle.
Tarvittaessa säädä ruuvitaltan avulla kummastakin ohjainleuasta [16-2] ohjainsovitteen valys ohjainkiskon suhteen.
Siirra yläjyrsintä ohjaintankoja pitkin, kunnes jyrsintera on haluamallasi etäisyydellä ohjainkiskon suhteen. Varmista,itta ohjainkiskon etureunan ja jyrsinteran/uran valissä on 5 mm:n kokoinen turvaväli X - kuva [16].
▶ Sulje kiertonuppi [16-1].
Avaa kiertonuppi [16-10].
Säädä kiertämälä saatöpyöräa [16-7] etäisyyx X tarkasti. Pida saatöpyöräa [16-7] paikallaan, kun haluat kaantaa steikkoa [16-8] erikseen "nollausta" varten.
▶ Sulje kiertonuppi [16-10].

8.6 Pohjaleyn vaihtaminen

Festoolin valikoimassa on erilaisia erikoispohjalevyjä (lisātarvikkeita).

• Aseta sahkötyokalu kyljelleen vakaata alustaa vasten.
  Avaavipu [14-4].
• Ota pohjalevy [14-1] pois.
  Vapautavipu [14-4].
  Aseta pohjalevy korvakkeiden [14-2] kanssa jyrsintapoytaan.
  Paina pohjalevy jyrsintapoytaan niin, etta se lukittuu paikalleen.

Pohjalevyn ensikaytossa: poista suojakalvo!

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sahköiskuvaara

• Irrota aina sahköpistoke pistorasiasta ennen kaikkia huolto- ja puhdustusteita!
  Kaikki huolto- ja korjaustyot, jotka vaativat kotelon avaamista, ovat sallittuja vain valtuutetussa huoltokorjaamossa.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyot. Lähimmän huoltopisteen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisia Festool-varosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto

Koneessa on automaattisesti irtikytkeytyvät erikoishilet. Jos ne ovat kuluneet loppuun, virta katkeaa automaattisesti ja laite pysähtyy.

Noudata seuraavia ohjeita:

Jos sahkötyokalun verkkovirtajohto on vaih-dettava, sen vaihto pitaa antaa turvallisuussyista valmistajan tai valtuutetun huoltokor-jaamon tehtavaki.
Vaurioituneet varolaitteet ja osat taytyy korjauttaa tai vaihdattaa valtuutetussa ammatikorjaamossa, mikali kayttohjeissa ei ole toisin neuvottu.
- Pida ilmankierron varmistamiseksi kotelon jäahdytysilmaraot aina esteettöminä ja puhtaina.

10 Lisävarusteet ja tarvikkeet

Käytä vain alkuperäisia Festoolin käytötarvikkeita ja lisavarusteita. Heikkolaatuisten käytö-tarvikkeiden ja muiden valmistamien tarvikkeiden käytto saattaa lisäLoukkaantumisvaaraa ja aiheuttaa voimakasta epatasapainoa, mikä huonontaa tyotuloksen laatua ja lisä sahkötyokalun kulumista.

Lisātarvikkeiden ja työkalujen tuotenumerot voit katsoa Festool-tuoteoppaasta tai Internetosoitteesta www.festool.fi.

11 Ympäristö

Älä heita käytösta poistettua konetta talousjätteiden joukkoon! Toimita käytös-tä poistetut laitteet, tarvikkeet ja pak-

kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia märäykssia.

Vain EU: käytösta poistettuja sahkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktivin ja sita vastaavan kansallisen lainsäädannon mukaan loppuun käytetyt sahkötyokalut täytyy kerä erikseen talteen ja toimittaa ymparistöa saastavaan kierratykseen.

Teave REACH kohta: www.festool.com/reach

Indholdsfortegnelse
