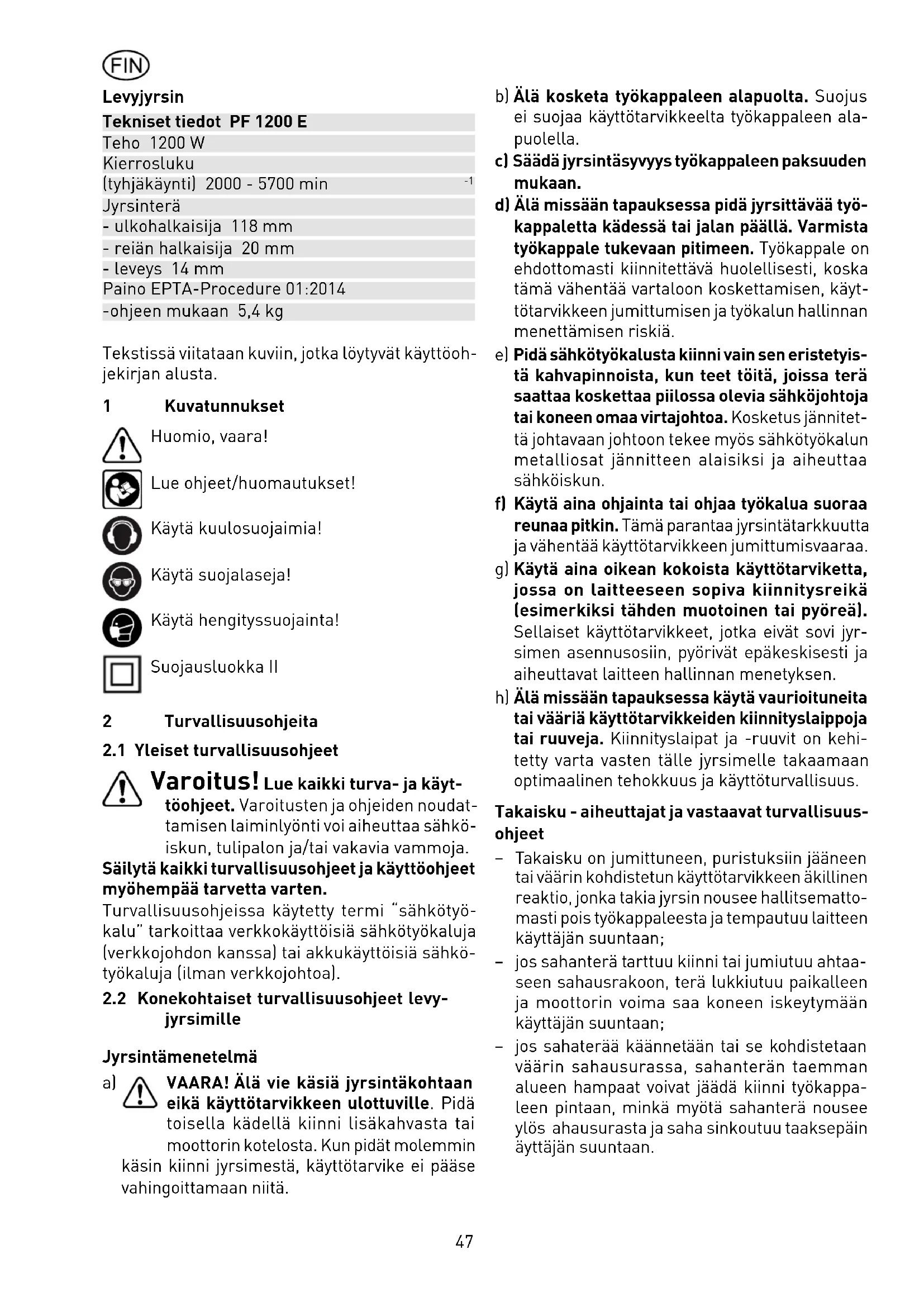

Jyrsinterä - ulkohalkaisija 118 mm - reiän halkaisija 20 mm - leveys 14 mm Paino EPTA-Procedure 01:2014 -ohjeen mukaan 5,4 kg Tekstissä viitataan kuviin, jotka löytyvät käyttöoh- jekirjan alusta. 1 Kuvatunnukset Huomio, vaara! Lue ohjeet/huomautukset! Käytä kuulosuojaimia! Käytä suojalaseja! Käytä hengityssuojainta! Suojausluokka II 2 Turvallisuusohjeita

2.1 Yleiset turvallisuusohjeet

Varoitus! Lue kaikki turva- ja käyt- töohjeet. Varoitusten ja ohjeiden noudat- tamisen laiminlyönti voi aiheuttaa sähkö- iskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten. Turvallisuusohjeissa käytetty termi “sähkötyö- kalu” tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) tai akkukäyttöisiä sähkö- työkaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet levy-

jyrsimille Jyrsintämenetelmä

VAARA! Älä vie käsiä jyrsintäkohtaan eikä käyttötarvikkeen ulottuville. Pidä toisella kädellä kiinni lisäkahvasta tai moottorin kotelosta. Kun pidät molemmin käsin kiinni jyrsimestä, käyttötarvike ei pääse vahingoittamaan niitä. b) Älä kosketa työkappaleen alapuolta. Suojus ei suojaa käyttötarvikkeelta työkappaleen ala- puolella. c) Säädä jyrsintäsyvyys työkappaleen paksuuden mukaan. d) Älä missään tapauksessa pidä jyrsittävää työ- kappaletta kädessä tai jalan päällä. Varmista työkappale tukevaan pitimeen. Työkappale on ehdottomasti kiinnitettävä huolellisesti, koska tämä vähentää vartaloon koskettamisen, käyt- tötarvikkeen jumittumisen ja työkalun hallinnan menettämisen riskiä. e) Pidä sähkötyökalusta kiinni vain sen eristetyis- tä kahvapinnoista, kun teet töitä, joissa terä saattaa koskettaa piilossa olevia sähköjohtoja tai koneen omaa virtajohtoa. Kosketus jännitet- tä johtavaan johtoon tekee myös sähkötyökalun metalliosat jännitteen alaisiksi ja aiheuttaa sähköiskun. f) Käytä aina ohjainta tai ohjaa työkalua suoraa reunaa pitkin. Tämä parantaa jyrsintätarkkuutta ja vähentää käyttötarvikkeen jumittumisvaaraa. g) Käytä aina oikean kokoista käyttötarviketta, jossa on laitteeseen sopiva kiinnitysreikä (esimerkiksi tähden muotoinen tai pyöreä). Sellaiset käyttötarvikkeet, jotka eivät sovi jyr- simen asennusosiin, pyörivät epäkeskisesti ja aiheuttavat laitteen hallinnan menetyksen. h) Älä missään tapauksessa käytä vaurioituneita tai vääriä käyttötarvikkeiden kiinnityslaippoja tai ruuveja. Kiinnityslaipat ja -ruuvit on kehi- tetty varta vasten tälle jyrsimelle takaamaan optimaalinen tehokkuus ja käyttöturvallisuus. Takaisku - aiheuttajat ja vastaavat turvallisuus- ohjeet – Takaisku on jumittuneen, puristuksiin jääneen tai väärin kohdistetun käyttötarvikkeen äkillinen reaktio, jonka takia jyrsin nousee hallitsematto- masti pois työkappaleesta ja tempautuu laitteen käyttäjän suuntaan; – jos sahanterä tarttuu kiinni tai jumiutuu ahtaa- seen sahausrakoon, terä lukkiutuu paikalleen ja moottorin voima saa koneen iskeytymään käyttäjän suuntaan; – jos sahaterää käännetään tai se kohdistetaan väärin sahausurassa, sahanterän taemman alueen hampaat voivat jäädä kiinni työkappa- leen pintaan, minkä myötä sahanterä nousee ylös ahausurasta ja saha sinkoutuu taaksepäin äyttäjän suuntaan.48 Takaisku aiheutuu jyrsimen väärästä tai epäasian- mukaisesta käytöstä. Se voidaan estää sopivalla varotoimenpiteillä, kuten seuraavana on kuvattu. a) Pidä jyrsimestä kiinni molemmin käsin ja pidä käsivarret sellaisessa asennossa, jossa pystyt hallitsemaan takaiskuvoimia. Ole aina käyttötarvikkeen kyljen puolella, älä missään tapauksessa pidä käyttötarviketta samalla linjalla kehoosi nähden. Takaiskun yhteydessä jyrsin voi tempautua taaksepäin. Sopivilla varo- toimenpiteillä laitteen käyttäjä pystyy kuitenkin hallitsemaan takaiskuvoimia. b) Jos käyttötarvike jumittuu tai työskentely keskeytetään, sammuta jyrsin ja pidä sitä pai- kallaan työkappaleessa, kunnes käyttötarvike on pysähtynyt paikalleen. Älä missään tapa- uksessa yritä irrottaa jyrsintä työkappaleesta tai vetää jyrsintä taaksepäin, jos käyttötarvike ei ole vielä pysähtynyt. Muuten voi tapahtua takaisku. Selvitä käyttötarvikkeen jumittumisen aiheuttaja ja korjaa vika. c) Kun haluat käynnistää uudelleen työkappa- leessa kiinni olevan jyrsimen, keskitä käyttö- tarvike uraan ja tarkista, etteivät käyttötar- vikkeen hampaat ole jumissa työkappaleen sisällä. Jos käyttötarvike jumittuu, se saattaa tempautua pois työkappaleesta tai aiheuttaa takaiskun, kun jyrsin käynnistetään uudelleen. d) Tue suuret levyt, jotta saat vähennettyä takais- kuvaaraa, joka voi aiheutua käyttötarvikkeen jumittuessa kiinni. Suuret levyt voivat taipua omasta painostaan. Levyt täytyy tukea mo- lemmilta puolilta, sekä uran läheltä että myös reunoistaan. e) Älä käytä tylsiä tai viallisia käyttötarvikkeita. Jos käyttötarvikkeissa on tylsiä tai vääntyneitä hampaita, jyrsintäurasta tulee liian kapea, mikä lisää kitkaa ja aiheuttaa käyttötarvikkeen jumit- tumisen ja takaiskun. f) Kiristä ennen jyrsintää jyrsintäsyvyyden ja jyrsintäkulman säätimet. Jos säädöt muuttuvat jyrsinnän aikana, käyttötarvike saattaa jumittua ja johtaa takaiskuun. g) Noudata erityistä varovaisuutta, kun jyrsit sei- niin tai muihin piilossa oleviin alueisiin. Materi- aaliin uppoava jyrsin voi jumittua jyrsintätyössä piilossa oleviin osiin ja aiheuttaa takaiskun. Funksjon til nedre verneskjerm a) Tarkasta suojuksen jousen kunto ja toimivuus. Huollata jyrsin ennen käytön aloittamista, jos suojus ja jousi eivät toimi moitteettomasti. Vaurioituneet osat, tahmeat likakerrokset tai purukertymät hidastavat suojuksen liikettä.

2.3 Lisäturvallisuusohjeet

Käytä sopivia henkilökohtaisia suojavarusteita: kuulonsuo- jaimia, suojalaseja, pölynaama- ria pölyä aiheuttavissa töissä, suojakäsineitä karkeiden mate- riaalien työstössä ja terän vaih- dossa. – Tätä sähkötyökalua ei saa asentaa työpöytään. Jos kone asennetaan muun valmistajan yymään tai itsetehtyyn työpöytään, sähkötyökalusta voi tulla epäturvallinen. Silloin se voi aiheuttaa vakavia onnettomuuksia. – Älä kosketa käsillä purujen poistoaukkoon. Muuten voit loukata itsesi pyöriviin osiin. – Odota, kunnes sähkötyökalu on pysähtynyt kokonaan, ennen kuin laitat koneen syrjään. Muuten sähkötyökalu voi koskettaa alustaa ja aiheuttaa sähkötyökalun hallinnan menettä- misen. – Varmista, että jyrsintyökalu on tukevasti kiinnija tarkista, että se pyörii vapaasti. – Laitetta ei saa käyttää pään yläpuolella tehtäviin töihin. – Työstön yhteydessä saattaa syntyä tervey- delle haitallista / myrkyllistä pölyä (esim. lyijypitoisten maalien, tiettyjen puulaatujen ja metallien yhteydessä). Kyseisen pölyn kanssa kosketuksiin joutuminen tai pölyn hengittämi- nen saattaa aiheuttaa vaaran koneen käyttäjälle ja työpisteen lähellä oleskeleville henkilöille. Noudata maakohtaisia turvallisuus- ja työturval- lisuusmääräyksiä. Huolehdi suljetuissa tiloissa riittävästä ilmanvaihdosta.Huolehdi suljetuissa tiloissa riittävästä ilmanvaihdosta.

2.4 Äänten ja värinöiden vaimennus

Standardin EN 62841 (katso EY-vaatimustenmu- kaisuusvakuutus) mukaan määritetyt meluarvot ovat tyypillisesti: Käyttöäänitaso L

= 99 dB(A) Epävarmuus K = 3 dB Käytä kuulosuojaimia! Määritetty tärinäarvo ah (kolmen suunnan vekto- risumma) ja epävarmuus K standardin EN 62841 mukaan (katso EY-vaatimustenmukaisuusva- kuutus): Dibond®-levyn jyrsintä a

= <2,5 m/s² K = 1,5 m/s² Ilmoitetut päästöarvot (tärinä, melu)49 – ovat koneiden keskinäiseen vertailuun, – soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arvi- ointiin, – edustavat sähkötyökalun pääasiallisia käyttö- sovelluksia. HUOMIO Melupäästöt saattavat poiketa il- moitetuista arvoista sähkötyökalun todellisessa käytössä sähkötyökalun käyttötavan ja varsinkin työstettävän työkappaleen laadun mukaan. Määritä käyttäjän suojaksi varotoimenpi- teet, jotka perustuvat arvioituun kuormi- tukseen todellisissa käyttöolosuhteissa. (Tässä tulee huomioida käyttöjakson kaikki vaiheet, esimerkiksi ajat, jolloin sähkötyökalu on pois päältä, ja ajat, jolloin se on päällä mutta käy kuitenkin kuormittamatta.) 3 Käyttötarkoituksen mukainen käyttö PF 1200 E on määräystenmukaisesti tarkoitettu urien jyrsimiseen alumiinisten, muovisten (Alu- cubond®, Dibond®) yhdistelmälevyissä. Käytä tätä sähkötyökalua vain siihen kytketyn imulaitteen kanssa. Käytettävän jyrsinterän täytyy olla mitoiltaan oh- jeenmukainen. Älä käytä hiomalaikkoja. Työkalussa saa käyttää vain standardin EN 847-1 mukaisia Festool-jyrsinteriä. Jyrsi vain sellaisiin materiaaleihin, joiden työstöön jyrsin on määräysten mukaan tarkoitettu. Tämä sähkötyökalu on tarkoitettu vain ammatti- työntekijöidentai koneen käyttöopastuksensaa- neiden henkilöiden käyttöön. Ohjeiden vastaisesta käytöstä aiheutu- neistavahingoista ja tapaturmista vastaa- työkalun käyttäjä. 4 Sähköliitäntä ja käyttöönotto Verkkojänniteen täytyy olla sama kuin tehonilmoituskilvessä. Katkaisin (4.2) toimii päälle/pois päältä -katkai- simena (kytkin painettuna = PÄÄLLÄ, kytkin irti = POIS PÄÄLTÄ). Katkaisimesta voidaan painaa vas- ta sitten, kun kytkimenesto (4.1) on työnnetty ylös. Kytkennänestimestä painettaessa vapautuu myös upotuslaite ja jyrsinlaitetta voidaan liikuttaa alas- päin jousivoimaa vastaan. Silloin jyrsinterä tulee esiin suojuksesta. Ohjaa konetta työkappaletta vasten aino- astaan sen ollessa päällä. Konetta nostettaessa jyrsinlaite ponnahtaa taas takaisin lähtöasentoon. 5 Säädöt koneella Irrota laite verkkojännitteestä aina ennen kuin teet mitään laitteeseen kohdistuvia töitä!

Työskenneltäessä mittarulla on työstettävän kappaleen päällä ja siten se määrää leikkaussy- vyyden. Festool tarjoaa mittarullia, jotka sopivat kaikkiin markkinoilla oleviin levynpaksuuksiin. Mittarullan vaihto – Paina ruuveista (1.1) ja kierrä vasemmalle. – Avaa läppä (1.2). – Kierrä neljä ruuvia (1.4) irti. – Vaihda mittarulla (1.5). – Kierrä neljä ruuvia (1.4) kiinni. – Sulje läppä (1.2). – Paina ruuveista (1.1) ja käännä oikealle kunnes se lukkiutuu.

5.2 Syvyydenrajoitin (4.5)

Kun mittarulla on työstettävällä kappaleella (työasento), syvyydenrajoittimen (4.5) ja rajoitti- men levyn (4.4) väliin täytyy jäädä 0,3 mm rako. Siten rajoitetaan leikkaussyvyyttä ja estetään koneen sivuttainen kaatuminen (ohjainkiskon yksipuolinen nostaminen) työn aikana. Käännettävän syvyydenrajoittimen kolmea ruu- via voidaan säätää ruuvimeisselillä. Ruuvit on tehtaalla säädetty 3 mm, 4 mm ja 6 mm levyn- paksuudelle.

– Paina ruuveista (1.1) ja kierrä vasemmalle. – Avaa läppä (1.2). – Paina karasta (2.1) ja käännä työkalua (2.4) kunnes kara lukkiutuu; pidä kara painettuna. – Avaa ruuvi (2.2). – Ota työkalu (2.5) ja mittarulla (2.4) pois. – Puhdista työkalun laipan, työkalun ja mittarullan välinen tukipinta; laita uusi työkalu ja mittarulla paikalleen.

Työkaluun painetun pyörimissuunnan täytyy olla sama kuin koneen (2.3) pyöri- missuunta. – Kiristä ruuvi (2.2), päästä kara irti50 – Sulje läppä (1.2). – Paina ruuveista (1.1) ja käännä oikealle kunnes se lukkiutuu.

Liitä koneeseen aina pölynpoisto. Poistoimuliitäntään (4.8) voit liittää Festool-pölyn- poistolaitteen, jonka poistoimuletkun halkaisija on 36 mm. 6 Elektroniikka PF 1200 E:ssa on säätöelektonikka, jolla on seuraavat ominaisuudet: Pehmeä käynnistyminen Sujuva käynnistys huolehtii koneen tasaisesta käynnistyksestä. Suosittelemme seuraavia ase- tuksia säätöpyörälle (4.3): 5-6. Kierrosluvun säätö Kierroslukua voidaan säätää portaattomasti sää- töpyörästä (4.3) 2000 ja 5700 min

välillä. Pysyvä kierrosluku Esivalittu kierrosluku pysyy samana tyhjäkäynnin aikana ja työstettäessä. Lämpötilasulake Ylikuumenemisen estämiseksi varmuuselektro- nikka sammuttaa koneen kun moottorin lämpö- tila saavuttaa kriittisen pisteen. N. 3-5 minuutin jäähtymisajan jälkeen kone on taas käyttövalmis. Koneen pyöriessä (tyhjäkäynti) jäähtymisaika lyhenee. 7 Työskentely koneella Kiinnitä työstettävä kappale aina siten, että se ei pääse liikkumaan työstön ai- kana. Koneesta täytyy pitää tukevasti kiinni molemmilla käsillä siihen tarkoitetuista kahvoista (5.1, 5.2). Konetta täytyy aina työntää eteenpäin (5.3), älä koskaan vedä konetta takaisin- päin itseesi päin. Konetta saa käyttää yhdessä ohjainkiskon (3.1) kanssa. Kiinnitä ohjainkisko työstettävään kappaleeseen – Ohjainkiskon täytyy olla molemmissa päissä vähintään 150 mm pidempi kuin työstettävän kappaleen. – Kohdista ohjainkisko leikkausviivan osoittimella (3.2). Etureuna (3.4) osoittaa uran keskikohdan. – Kiinnitä ohjainkisko molemmilta puolilta kah- della ruuvipuristimella (3.3) työstettävään kap- paleeseen. Metallien työstö Metalleja työstettäessä on turvallisuus- syistä noudatettava seuraavia toimenpi- teitä: – Esikytke vikavirta-(FI, PRCD) suojakytkin. – Liitä kone sopivaan imuriin. – Koneen moottorikoteloon kerääntynyt pöly on puhdistettava pois säännöllisesti Käytä suojalaseja. Uran jyrsiminen – Varmista, että mittarulla ja syvyydenrajoitin on säädetty oikein suhteessa työstökappaleen paksuuteen. – Laita kone ennen työstettävän kappaleen reunaa ohjainkiskolle. Merkki (4.7) näyttää jyrsimen keskiakselin. – Kytke kone kiinni. – Paina konetta hitaasti alaspäin, kunnes rajoit- timen levy (4.4) on syvyydenrajoittimella (4.5). – Työnnä konetta eteenpäin ohjainkiskoa pitkin, siten jyrsit uran. Leikkausviivan osoitin (4.6) osoittaa uran keskikohdan. – Sammuta kone leikkuun päässä ja käännä se ylöspäin. Upotus Upotussahauksessa on kiinnitettävä ohja- uksenrajoitin (6.1) ohjainkiskolle koneen takana takaiskuvaaran takia. Kone täytyy laittaa ohjauksenrajoittimelle, siitä täytyy pitää tukevasti kiinni molemmilla käsillä ja liikuttaa sitä alaspäin hitaasti. 8 Huolto ja ylläpito Irrota laite verkkojännitteestä aina ennen kuin teet mitään laitteeseen kohdistuvia töitä! Kaikki sellaiset huolto- ja korjaustyöt, jotka edellyttävät moottorin kotelon avaamista, on suoritettava valtuutetussa huoltokorjaamossa. Pidä aina laite ja tuuletusaukot puhtaana. Laitteessa on itsekatkaisevat erikoishiilet. Kun nämä ovat kuluneet, virransyöttö keskeytyy au- tomaattisesti ja laite pysähtyy.51 Jos mittarulla ei kiihdy työkalun pyöriessä ja työstettävään kappaleeseen jää merkkejä, jarru- levy (1.3) jarruttaa sitä. Jos jarrulevyn vaikutus pienenee, se on vaihdettava uuteen. Huolto ja korjaus vain valmistajan teh- taalla tai huoltokorjaamoissa: katso sinua lähinnä oleva osoite kohdasta: www.festool.com/service EKAT
