OF 2200 EBPlus - Jyrsinkone FESTOOL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Upotusjyrsin (upotuskone)
Merkki	Festool
Malli	OF 2200 EBPlus
Ottoteho	2200 W
Pyörimisnopeus	10 000 – 22 000 rpm (jatkuva säätö)
Maksimi tyhjäkäyntinopeus	23 000 rpm
Jyrsintäsyvyys (pikasäätö)	80 mm
Mikrometrinen syvyyssäätö	20 mm (0,1 mm/jako)
Jyrsimen maksimihalkaisija	89 mm
Karalanka	M22 x 1,0
Paino (EP-TA 01:2014 mukaan)	8,3 kg
Sähkönsyöttö	230 V, 50/60 Hz (mallin mukaan)
Suojausluokka	II
Äänenpainetaso (LpA)	93 dB(A) (epävarmuus K=3 dB)
Äänitehotaso (LwA)	104 dB(A)
Tärinäarvo (ah)	< 2,5 m/s² (K=1,5 m/s²)
Sähköjarrutus	Kyllä (pysähdys ~2 s)
Uudelleenkäynnistyksen esto	Kyllä
Lämpösulake	Kyllä (tehon vähennys ylikuumentuessa)
Imuliitäntä	Halkaisija 27 mm tai 36 mm
Työstettävät materiaalit	Puu, muovit, alumiini, kipsilevyt
Säännöllinen huolto	Ilmanottoaukkojen puhdistus; hiilien vaihto

Usein kysytyt kysymykset - OF 2200 EBPlus FESTOOL

Kuinka säätää jyrsintäsyvyys OF 2200 EBPlus -koneessa?

Säätö tapahtuu kahdessa vaiheessa: aseta ensin nollapiste asettamalla jyrsin tasaiselle alustalle ja laskemalla jyrsin kosketukseen. Nosta sitten syvyysrajoitin haluttuun arvoon ja kiristä lukitusvipu. Mikrometrinen säätö on mahdollista säätöpyörällä (1 jako = 0,1 mm).

Mitä jyrsimiä voin käyttää tämän jyrsimen kanssa?

Käytä yksinomaan Festool- tai EN 847-1 -standardin mukaisia jyrsimiä. Varren halkaisijan on vastattava asennettua kiristysholkkia (6,0 / 6,35 / 8,0 / 9,53 / 10,0 / 12,0 / 12,7 mm). Älä koskaan käytä halkeilleita, vääntyneitä jyrsimiä tai jyrsimiä, joiden maksiminopeus on pienempi kuin säädetty nopeus.

Kuinka vaihtaa jyrsin?

Irrota laite verkkovirrasta. Nosta suojakansi, paina karan lukitusta (oikea puoli irrottamista varten), ja löysää liitosmutteri 24 mm haarukka-avaimella. Vaihda jyrsin, työnnä se merkkiin asti, ja kiristä mutteri karan lukitusta käyttämällä vasemmalla puolella. Käytä suojakäsineitä.

Kuinka puhdistaa ja huoltaa laite?

Ennen huoltoa irrota pistoke. Puhdista ilmanottoaukot säännöllisesti ilmanvaihdon takaamiseksi. Hiilet ovat automaattisesti vaihtuvia; jos laite pysähtyy, vie vaihto valtuutettuun huoltokorjaamoon. Käytä vain alkuperäisiä Festool-varaosia.

Mitä tehdä, jos moottori ylikuumenee?

Lämpösulake vähentää tehoa ja nopeutta mahdollistaen jäähdytyksen ilmanvaihdon avulla. Laite toimii edelleen pienemmällä teholla. Jäähtymisen jälkeen se käynnistyy automaattisesti uudelleen. Jos ongelma jatkuu, tarkista, ettei ilmanottoaukot ole tukossa.

Kuinka käyttää sivuvastetta rinnakkaisjyrsinnässä?

Lukitse kaksi ohjaintankoa sivuvasteeseen kiertonapeilla. Työnnä tangot jyrsintäpöydän uriin haluttuun mittaan asti ja kiristä. Mikrometristä säätöä varten löysää oma kiertonappi ja käännä säätöpyörää (asteikko 0,1 mm). Säädä ohjausleukojen etäisyydeksi noin 5 mm jyrsimen yli.

Kuinka liittää imuri?

Liitä Festool-imuletku, jonka halkaisija on 27 mm tai 36 mm, laitteen liitäntään. Käytä mieluiten antistaattista letkua staattisen sähkön kertymisen estämiseksi. Reunojyrsinnässä asenna lastuavausyksikkö KSF-OF.

Voinko jyrsiä alumiinia tällä jyrsimellä?

Kyllä, kun noudatat turvallisuusohjeita: asenna vikavirtasuojakytkin, käytä imuria antistaattisella letkulla, poista säännöllisesti pölykertymät moottorin kotelosta, ja käytä suojalaseja. Suositeltu nopeus on alhainen (asento 1–3).

Kuinka säätää pyörimisnopeutta?

Käännä säätöpyörää [1-11] jatkuvaa säätöä varten 10 000–22 000 rpm. Sovita nopeus materiaalin ja jyrsimen halkaisijan mukaan. Esimerkiksi kovapuulle jyrsimen halkaisijalla 10–30 mm, käytä asentoja 6–4. Katso taulukkoa käyttöohjeesta parhaiden säätöjen saamiseksi.

Kuinka vaihtaa OF 2200 EBPlus -jyrsimen hiilet?

Hiilet ovat automaattisesti katkaisevat: kun ne kuluvat, laite pysähtyy. Vaihto on tehtävä valtuutetussa Festool-huoltokorjaamossa. Älä yritä vaihtaa niitä itse, koska se vaatii kotelon avaamisen ja erityisiä osia.

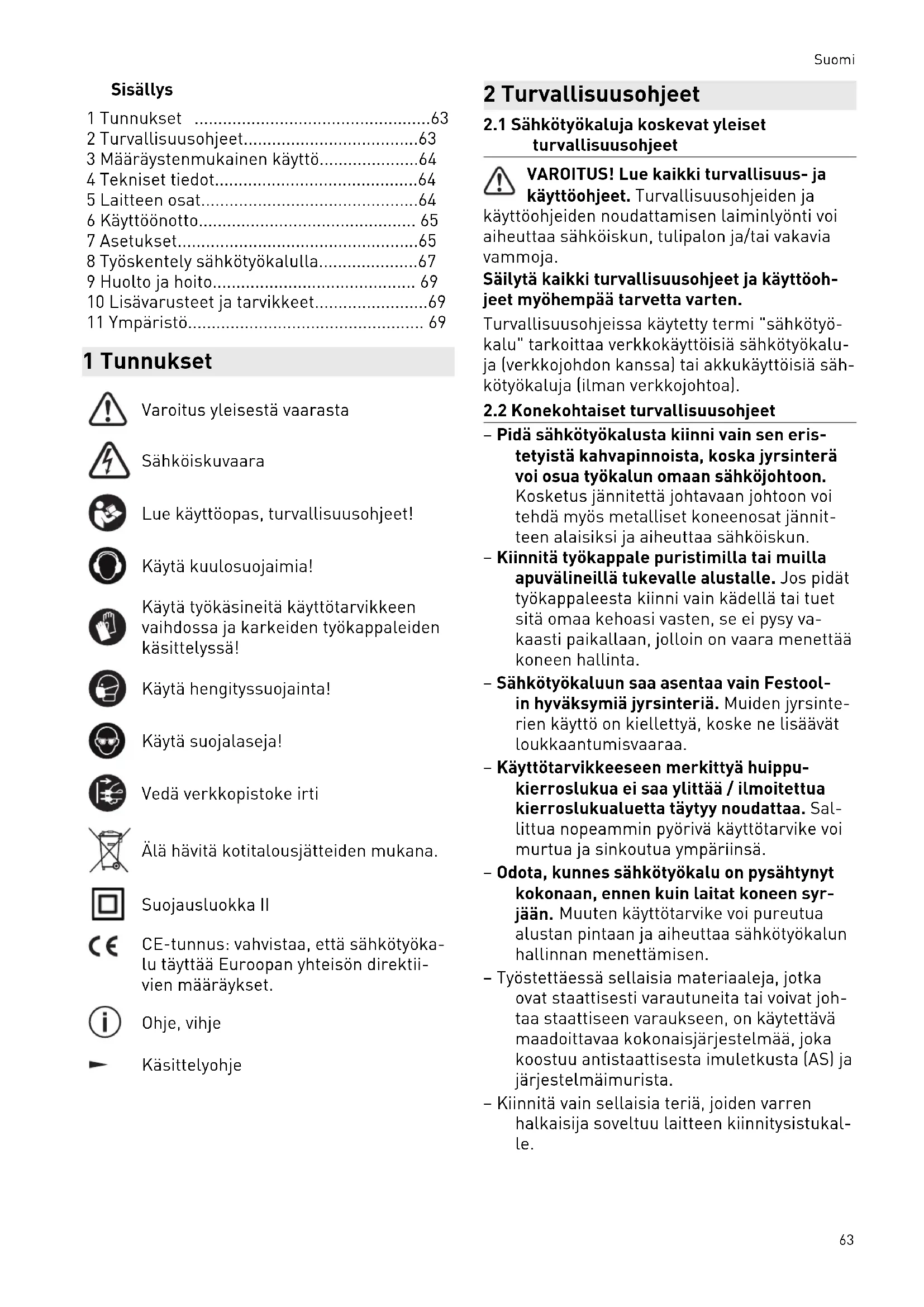

KÄYTTÖOHJE OF 2200 EBPlus FESTOOL

2 Turvallisuusohjeet....63

3 Määräystenmukainen käyttö....64

4 Tekniset tiedot....64

5 Laitteen osat....64

6 Käyttöönotto.... 65

7 Asetukset....65

8 Työskentely sähkötyökalulla....67

9 Huolto ja hoito.... 69

10 Lisävarusteet ja tarvikkeet....69

11 Ympäristö....69

1 Tunnukset

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue käyttöopas, turvallisuusohjeet!

Käytä kuulosuojaimia!

Käytä työkäsineitä käyttötarvikkeen vaihdossa ja karkeiden työkappaleiden käsittelyssä!

Käytä hengityssuojainta!

Käytä suojalaseja!

Vedä verkkopistoke irti

Älä hävitä kotitalousjätteiden mukana.

Suojausluokka II

CE-tunnus: vahvistaa, että sähkötyöka-lu täyttää Euroopan yhteisön direktiivien määräykset.

Ohje, vihje

Käsittelyohje

2 Turvallisuusohjeet

2.1 Sähkötyökaluja koskevat yleiset turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja

käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) tai akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

2.2 Konekohtaiset turvallisuusohjeet

– Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, koska jyrsinterä voi osua työkalun omaan sähköjohtoon. Kosketus jännitettä johtavaan johtoon voi tehdä myös metalliset koneenosat jännitteen alaisiksi ja aiheuttaa sähköiskun.
- Kiinnitä työkappale puristimilla tai muilla apuvälineillä tukevalle alustalle. Jos pidät työkappaleesta kiinni vain kädellä tai tuet sitä omaa kehoasi vasten, se ei pysy va- kaasti paikallaan, jolloin on vaara menettää koneen hallinta.
- Sähkötyökaluun saa asentaa vain Festool-in hyväksymiä jyrsinteriä. Muiden jyrsinte-rien käyttö on kiellettyä, koske ne lisäävät loukkaantumisvaaraa.
- Käyttötarvikkeeseen merkittyä huippu- kierroslukua ei saa ylittää / ilmoitettua kierroslukualuetta täytyy noudattaa. Sal- littua nopeammin pyörivä käyttötarvike voi murtua ja sinkoutua ympäriinsä.
- Odota, kunnes sähkötyökalu on pysähtynyt kokonaan, ennen kuin laitat koneen syrjään. Muuten käyttötarvike voi pureutua alustan pintaan ja aiheuttaa sähkötyökalun hallinnan menettämisen.
- Työstettäessä sellaisia materiaaleja, jotka ovat staattisesti varautuneita tai voivat johtaa staattiseen varaukseen, on käytettävä maadoittavaa kokonaisjärjestelmää, joka koostuu antistaattisesta imuletkusta (AS) ja järjestelmäimurista.
- Kiinnitä vain sellaisia teriä, joiden varren halkaisija soveltuu laitteen kiinnitysistukalle.

Suomi

• Vain sellaisia teriä saa käyttää, jotka vastaavat normia EN 847-1. Kaikki Festoolin jyrsinterät täyttävät nämä vaatimukset.
• Varmista jyrsinterän kunnollinen kiinnitys ja moitteeton pyörintä.
• Kiinnitysistukassa ja liitinmutterista ei saa olla vaurioita.
• Murtuneita tai vääntyneitä jyrsinteriä ei saa käyttää.

Käytä soveltuvia henkilönsuojavarusteita:

Kuulosuojaimia, suojalaseja, hengityssuojainta pölyä aiheuttavissa töissä, suojakäsineitä karkeita materiaaleja käsiteltäessä ja terän vaihdossa.

2.3 Alumiinin työstö

Alumiinia työstettäessä on noudatettava turvallisuussyistä seuraavia toimenpiteitä:

• Kytke eteen vikavirta- (FI-, PRCD-) suoja-kytkin.
• Kytke sähkötyökalu soveltuvaan antistaattisella imuletkulla varustettuun imuriin.
• Puhdista sähkötyökalun moottorikoteloon kertynyt pöly säännöllisin väliajoin.

- Käyö suojalaseja!

2.4 Päästöarvot

EN 62841 mukaan määritetyt arvot ovat tyypillisesti:

Äänenpainetaso L _PA = 93 dB(A)

Äänentehotaso L _WA = 104 dB(A)

Epävarmuus K = 3 dB

HUOMIO

Työskenneltäessä syntyy melua Kuulovaurioiden vaara

▶ Käytä kuulosuojaimia.

Tärinäarvo a_h (kolmen suunnan vektorisumma) ja epävarmuus K standardin mukaan määritet- tynä EN 62841:

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

Ilmoitetut päästöarvot (tärinä, melu)

• ovat koneiden keskinäiseen vertailuun,
• soveltuvat myös käytön yhteydessä syntyvän tärinä- ja melukuormituksen alustavaan arviointiin,

- edustavat sähkötyökalun pääasiallisia käyttösovelluksia.

HUOMIO

Päästöarvot saattavat poiketa ilmoitetuista arvoista. Ne riippuvat työkalun käyttötavasta ja työkappaleen laadusta.

• Todellinen kuormitus täytyy arvioida koko käyttöjakson puitteissa.
• Todellisesta kuormituksesta riippuen täytyy määrittää asiaankuuluvat varotoimenpiteet käyttöturvallisuuden takaamiseksi.

3 Määräystenmukainen käyttö

Yläjyrsin on tarkoitettu jyrsimiseen puuhun, muoviin ja puunkaltaisiin materiaaleihin.

Käyttämällä Festoolin esitteissä kyseiseen työhön suositeltuja jyrsinteriä on mahdollista tehdä myös alumiiniin ja kipsilevyn jyrsintätöitä.

Tämä sähkötyökalu on tarkoitettu vain ammat- tityöntekijöiden tai koneen käyttöopastuksen saaneiden henkilöiden käyttöön.

Laitteen käyttäjä vastaa määräystenvastaisesta käytöstä aiheutuneista vahin-

goista.

4 Tekniset tiedot

Yläjyrsin OF 2200 EB

Ottoteho 2200 W *
Kierrosluku 10000 -	22000 min ^-1
Maksimikierrosluku (kuor-mittamatta)	23000 min ^-1
Syvyyden pikasäätö 80 mm
Syvyyden hienosäätö 20 mm
Käyttöakselin liitoskierre M22x1,0
Jyrsinterän halkaisija maks. 89 mm
Paino EPTA-Procedure	8,3 kg
01:2014 -ohjeen mukaan:

* OF 2200 EB GB 110 V nimellinen virta 16 A.

5 Laitteen osat

[1-1] Hienosäädön säätöpyörä
[1-2] Hienosäätöasteikko
[1-3] Korkeudensäädön kiertonuppi
[1-4] Syvyysvasteen asteikko

[1-5] Syvyysvaste ja osoitin

[1-6] Syvyysvasteen lukkovipu

[1-7] Syvyysvasteen ja porrasvasteen liitok-sen epäkesko

[1-8] Porrasvaste

[1-9] Pohjalevyn vaihdon käyttövipu

[1-10] Karalukko

[1-11] Kierrosluvun säätöpyörä

[2-1] Käynnistyskytkimen lukitusnappi

[2-2] Käynnistyskytkin

[2-3] Suojuksen lukitusvipu

[2-4] Käsikahvat

[2-5] Poistoimuliitäntä

Ilmoitetut kuvat ovat käyttöoppaan alussa ja lopussa.

Kuvassa esitetyt tai tekstissä kuvaillut lisävarusteet eivät osittain sisälly toimitukseen.

6 Käyttöönotto

VAROITUS

Kielletty jännite tai taajuus!

Onnettomuusvaara

▶ Virtalähteen verkkojännitteen ja taajuuden täytyy vastata konekilvessä annettuja tieto- ja.
Pohjois-Amerikassa saa käyttää vain sellaisia Festool-koneita, joiden jännite on 120 V / 60 Hz.

6.1 Päälle-/poiskytkentä

Käyttökytkin [2-2] toimii käynnistys-/sammutuskytkimenä (paina = PÄÄLLE, vapauta = POIS PÄÄLTÄ).

Jatkuvaa käyttöä varten käyttökytkimen voi lukita lukitusnapilla [2-1]. Painamalla uudelleen käyttökytkintä lukitus aukeaa.

7 Asetukset

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

- Irrota aina sähköpistoke pistorasiasta, ennen kuin alat tehdä koneeseen kohdistuvia töitä!

7.1 Elektroniikka

Kierrosluvun säätö

Kierroslukua voi säätää portaattomasti säätöpyörällä [1-11] kierroslukalueen puitteissa (katso Tekniset tiedot).

Siten voit säätää optimaalisen työstönopeuden kullekin materiaalille.

Materi-aali	Jyrsinterän halkaisija [mm]10 - 30 30 - 50 50 - 89Säätöpyörän porras	Suositeltu terämate-riaali
Kova puu 6 - 4 5 - 3 3 - 1 HW (HSS)
Pehmeä puu	6 - 5 6 - 4 5 - 3 HSS (HW)
Lastule-vyt, pin-noitettuja	6 - 5 6 - 4 4 - 2 HW
Muovi 6 - 4 6 - 3 3 - 1 HW
Alumiini 3 - 1 3 - 1 2-1 HSS (HW)
Kipsikar-tonki	2 - 1 1 1 HW

Lämpösulake

Jos moottori kuumenee liikaa, virransyöttöä ja kierroslukua alennetaan. Sähkötyökalu käy edelleen matalammalla teholla, jotta moottorin tuuletin jäähdyttää koneen nopeasti. Kun moottori on jäähtynyt, sähkötyökalun kierrosnopeus nousee jälleen automaattisesti.

Uudelleenkäynnistyssuoja

Kun käyttökytkin on painettuna, integroitu uudelleenkäynnistyssuoja estää sähkötyökalua käynnistymästä automaattisesti uudelleen jännitekatkoksen jälkeen. Sähkötyökalu täytyy tässä tapauksessa kytkeä ensin pois päältä ja sen jälkeen uudelleen päälle.

Sisäänrakennetun uudelleenkäynnistymisen eston takia sähkötyökalua ei voi käynnistää tai sammuttaa ulkoisen kytkentämoduulin kautta.

Jarru

OF 2200 EB on varustettu elektronisella jarrulla. Toiminnan katkaisun jälkeen elektroninen jarru pysäyttää karan ja terän n. 2 sekunnin sisällä.

7.2 Terän vaihtaminen

HUOMIO

Kuuman ja terävän käyttötarvikkeen aiheuttama loukkaantumisvaara

• Älä käytä tylsiä tai viallisia käyttötarvikkei-ta.
• Käytä työkäsineitä, kun käsittelet käyttö-tarviketta.

Aseta sähkötyökalu terän vaihtoa varten kyljelleen.

Paina karalukkoa [3-1] vain silloin, kun sähkötyökalu on kytketty pois päältä.

Terän kiinnittäminen

- Työnnä jyrsinterä ([3-4] ja [3A-1]) mahdollisimman pitkälle, vähintään kuitenkin jyrsinterän varressa olevaan merkkiin asti, avatun kiinnitysistukan [3A-2] sisään.

① Jos kiinnitysistukkaa [3A-2] ei voi nähdä liitinmutterin [3A-3] takia, jyrsinterä tulee ohjata vähintään niin pitkälle kiinnitysistukan sisään, kunnes merkki ∨ ei enää näy liitinmutterin alta.

▶ Paina karalukon [3-1] kytkintä, joka on va-semmalla puolella [B].

- Kiristä liitinmutteri [3-3] kiintoavaimella (koko 24).

① Karalukko lukitsee moottorin karan aina vain yhteen pyörimissuuntaan. Siksi ruu-viavainta ei tarvitse irrottaa välillä liitin-mutteria avattaessa tai suljettaessa, vaan sitä voi kääntää edestakaisin räikän tavoin.

Terän poistaminen

▶ Työnnä purusuojusta [3-2] ylöspäin, kunnes se lukittuu paikalleen.
▶ Paina karalukon [3-1] kytkintä, joka on oikealla puolella [A].
- Löysää liitinmutteria [3-3] kiintoavaimella (koko 24) tuntuvaan vastukseen asti. Ylitä vastus kääntämällä kiintoavainta edelleen.
▶ Ota jyrsinterä pois.

7.3 Kiinnitysistukan vaihtaminen

Kiinnitysistukoita on saatavana seuraaville varsihalkaisijoille: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.

• Työnnä purusuojusta [4-2] ylöspäin, kunnes se lukittuu paikalleen.
  ▶ Paina karalukon [4-1] kytkintä, joka on oikealla puolella [A].

• Kierrä liitinmutteri [4-3] kokonaan irti ja ota se yhdessä kiinnitysistukan [4-4] kanssa pois. Älä missään tapauksessa erota liitin-mutteria ja kiinnitysistukkaa toisistaan, koska ne muodostavat yhteisen yksikön.

• Asenna uusi kiinnitysistukka karaan vain paikalleen kiinnitetyn ja lukitun liitinmutterin kanssa.
• Kierrä liitinmutteri löysästi paikalleen. Älä kiristä, jos jyrsinterää ei ole vielä työnnetty paikalleen!

7.4 Jyrsintäsyvyyden säätäminen

Jyrsintäsyvyys säädetään kaksivaiheisesti:

Nollapisteen säätäminen

• Avaa lukkovipu [5-2] niin, että syvyysvastetta [5-3] voi liikuttaa esteettömästi.
  ▶ Aseta yläjyrsin tasaiselle alustalle (vertailupinta). Avaa kiertonuppi [5-1] ja paina sähkötyökalua alaspäin, kunnes jyrsinterä koskettaa alustaa.
• Lukitse sähkötyökalu tähän asentoon sulke-malla kiertonuppi [5-1].
  ▶ Paina syvyysvaste [5-3] yhteen käännettävän porrasvasteen [5-4] kolmesta kiinteästä vasteesta.
  ▶ Siirrä osoitinta [5-5] alaspäin niin, että se menee asteikon [5-7] lukeman 0 mm kohdalle.

① Jos nolla-asento ei täsmää, sitä voi korjata osoittimen ruuvilla [5-6].

Ruuvitaltan avulla voi säätää yksilöllisesti haluamasi korkeuden kahdelle yhteensä kolmesta kiinteästä vasteesta [7] (A ja B).

① Kiinteässä vasteessa C on esijyrsintään tarkoitettu porras - katso luku 7.5.

Jyrsintäsyvyyden säätäminen

▶ Vedä syvyysvastetta [6-6] ylöspäin, kunnes osoitin [6-2] on halutun jyrsintäsyvyyden kohdalla.
▶ Lukitse syvyysvaste lukkovivulla [6-3] tähän asentoon.
▶ Avaa kiertonuppi [6-1] .

Sähkötyökalu on nyt lähtöasennossa.

Tarvittaessa säädä jyrsintäsyvyyttä kiertämällä säätöpyörää [6-8].

Säätöpyörän kääntäminen yhden viivavälin verran muuttaa jyrsintäsyvyyttä 0,1 mm:n verran. Täysi kierros vastaa 1 mm:iä.
Asteikkorengasta [6-7] voi kääntää erikseen sen "nollaamista" varten.
Kolme merkkiä [6-4] reunassa [6-5] näyttävät säätöpyörän suurimman mahdollisen säätöalueen (20 mm) ja keskiasennon.

7.5 Esi-/hienojyrsintä

Kiinteässä vasteessa C on kaksi rajoitintasoa, joiden korkeusero on 2 mm. Tämän avulla vasteella C säädetyn jyrsintäsyvyyden voi jyrsiä kaksivaiheisesti:

Esijyrsintä

▶ Laske sähkötyökalu rajotintasolle [7-1].

Viimeistelyjyrsintä

▶ Laske sähkötyökalu rajotintasolle [7-2].

① Siten syvätkin jyrsinnät saa tehtyä nopeasti ja silti erittäin laadukkaasti. Lopullinen jyrsintäsyvyys määritetään rajoitintason [7-2] säädöllä.

7.6 Hienosäätö reunojen työstöön

Ohjainkuulalaakerilla varustettujen jyrsinterien käyttöä varten sähkötyökalussa on erityinen hienosäädin. Sen avulla voi säätää nopeasti ja helposti esimerkiksi tarkan rajakohdan, kun tehdään reunojen portaattomia pyöristyksiä, katso kuva [8].

Tarkan jyrsintäsyvyyden säätäminen

▶ Tee ensin jyrsintäsyvyyden karkeasäätö.
▶ Tee koejyrsintä.
▶ Avaa lukkovipu [9-2].
▶ Paina syvyysvastetta [9-3] kiinteää vastetta C [9-5] vasten.
▶ Lukitse syvyysvaste porrasvasteen epäkeskolla [9-4] (kierrä myötäpäivään).
▶ Sulje lukkovipu [9-2].
▶ Avaa kiertonuppi [9-1] .
▶ Säädä tarkka jyrsintäsyvyys kiertämällä säätöpyörää [9-6].

① Jyrsintäsyvyyden säätö molempiin suuntiin on mahdollista syvyysvasteen ja porrasvasteen välisen liitoksen ansiosta.

▶ Sulje kiertonuppi [9-1] .
▶ Avaa epäkesko [9-4] (kierrä vastapäivään).
- Tarvittaessa tee lisää koejyrsintöjä ja säätöjä.

7.7 Pölynpoisto

VAROITUS

Pöly vaarantaa terveyden

• Älä missään tapauksessa työskentele ilman imuria.
• Työskentele vain moitteettomasti toimivan purusuojuksen [10-2] kanssa.
• Käytä hengityssuojainta pölyä aiheuttavissa töissä.
  ▶ Noudata maakohtaisia määräyksiä.

Poistoimuliitäntään [10-4] voi kytkeä Festool-imurin, jossa on halkaisijaltaan 36 mm tai 27 mm kokoinen imuletku (suosittelemme käyttämään kokoa 36 mm tukkeutumisvaaran minimoimiseksi).

Kytke poistoimuliitäntä [10-4] kuvan [10] mukaisesti paikalleen. Poistoimuliitännän kääntöalue on [10-3].

VARO! Jos et käytä antistaattista imuletkua, työkaluun voi varautua staattista sähköä. Voit saada sähköiskun ja sähkötyökalun elektroniikka saattaa vaurioitua.

Purusuojus

Purusuojuksen [10-2] voi lukita yläasentoon, esim. vaihdettaessa jyrsinterää.

- Työnnä purusuojusta ylöspäin lukituspistee-seen asti tai paina sähkötyökalua alaspäin rajoittimeen asti.

Paina työskentelyä varten purusuojus alas pö- lynpoiston tehostamiseksi.

▶ Paina vipua [10-1] kahvan suuntaan.

Lastunkokooja KSF-OF

Lastunkokoojalla KSF-OF [11-1] (osittain lisä-tarvike) saadaan tehostettua pölynpoistoa reu-nojen jyrsinnässä. Suurin mahdollinen jyrsinterän halkaisija on 78 mm.

Se asennetaan samalla tavalla kuin kopointirengas, katso luku 8.3.

Kuvun voi katkaista ja siten pienentää kaarisahalla uria [11-2] pitkin. Sitten lastunkokoojaa voi käyttää vähintään 52 mm:n sisäsäteiden jyrsintätöissä.

8 Työskentely sähkötyökalulla

Noudata töissä kaikkia tämän oppaan alussa annettuja turvallisuusohjeita ja sekä seuraavia määräyksiä:

- Ohjaa sähkötyökalu työkappaletta vasten vain, kun moottori on käynnissä.

Suomi

• Varmista ennen työskentelyä, että lukkovi-pu [1-6] on suljettu ja epäkesko [1-7] on avattu.
• Kiinnitä työkappale aina niin, ettei se pääse liikkumaan työstön aikana.
  – Pidä työskentelyn aikana aina molemmilla käsillä kiinni sähkötyökalun kahvois-ta [2-4]. Tämä on ehdottoman tärkeää, jotta työskentely ja terän upotus työkappalee-seen sujuu tarkasti.
• Jyrsi vain vastasuuntaisesti (sähkötyökalun etenemissuunta terän leikkaussuuntaan, kuva [15]).

8.1 Jyrsintä

▶ Säädä haluamasi jyrsintäsyvyys, katso lu- ku 7.4.
Käynnistä sähkötyökalu.
▶ Avaa kiertonuppi [1-3].
▶ Paina sähkötyökalua alaspäin rajoittimeen asti.
- Lukitse sähkötyökalu tähän asentoon sulkemalla kiertonuppi [1-3].
▶ Upota terä hitaasti ja tasaisesti työkappa-leeseen.
▶ Suorita jyrsintä.
▶ Avaa kiertonuppi [1-3] .
▶ Siirrä sähkötyökalua hitaasti ylöspäin rajoit-timeen asti (nosta terä irti työkappaleesta).
▶ Kytke sähkötyökalu pois päältä.

8.2 Jyrsiminen sivuohjaimen kanssa

Sivuohjain (osittain lisätarvike) asetetaan jyrsintätöitä varten yhdensuuntaiseksi työkappaleen reunan suhteen.

- Kummatkin ohjaintangot [12-4] lukitaan si-vuohjaimeen kahdella kiertonupilla [12-2].

▶ Ohjaa ohjaintangot haluttuun mittaan jyrsintäpöydän uriin ja lukitse kiertonupilla [12-1].

Hienosäätö

- Avaa kiertonuppi [12-7], jotta voit tehdä hienosäädön säätöpyörän [12-5] kanssa. Sitä varten asteikkorenkaassa [12-6] on 0,1 mm -asteikko. Kun pidät säätöpyörää paikallaan, voit kääntää erikseen asteikkorengasta ja siten "nollata" sen. Asteikko [12-3] näyttää säädön milleissä.

▶ Sulje kiertonuppi [12-7] hienosäädön jälkeen.

▶ Säädä molemmat ohjainleuat [13-3] niin, että niiden etäisyys jyrsinterän suhteen on n. 5 mm. Avaa sitä varten ruuveja [13-2] ja tehtyäsi säädön kierrä ne taas kiinni.

Vain jyrsittäessä reunaa: työnnä imukop-paa [13-1] takakautta sivuohjaimeen, kun-nes se lukittuu paikalleen, ja kytke poistoimuliitäntään [13-4] halkaisijaltaan 27 mm:n tai 36 mm:n imuletku. Vaihtoehtoisesti voit jättää imuletkun sähkötyökalun poistoimuliitäntään.

8.3 Kopointijyrsintä

Sapluunojen kanssa tehtävissä jyrsintätöissä käytetään yläjyrsintä, johon on asennettu kopiointirengas (lisätarvike).

① Kopointirenkaita voi käyttää vakiovarusteisen pohjalevyn kanssa. Parempaa tukea varten on saatavilla lisätarvikkeena myytävä erikoispohjalevy.

Kopointirenkaan asentaminen

HUOMIO

Onnettomuusvaara

Liian suuri jyrsinterä vahingoittaa kopointirengasta ja voi aiheuttaa onnettomuuksia.

▶ Varmista, että käyttämäsi jyrsinterä mah-tuu kopointirenkaan aukon läpi.
▶ Aseta sähkötyökalu kyljelleen vakaata alustaa vasten.
▶ Avaa vipu [14-4].
▶ Ota pohjalevy [14-1] pois.
▶ Vapauta vipu [14-4].
▶ Aseta kopointirengas [14-3] oikeassa asennossa jyrsintäpöytään.
▶ Aseta pohjalevy korvakkeiden [14-2] kanssa jyrsintäpöytään.
▶ Paina pohjalevy jyrsintäpöytään niin, että se lukittuu paikalleen.

Työkappaleen ylitys Y (kuva [15]) sapluunaan suhteen lasketaan seuraavasti:

$$ Y = (k o p i o n t i r e n k a a n \varnothing - j y r s i n t e r \ddot {a} n \varnothing) / 2 $$

8.4 Reunojen työstö

Reunojen työstämistä varten sähkötyökalussa käytetään ohjainkuulalaakerilla varustettuja jyrsinteriä. Tällöin sähkötyökalua ohjataan niin, että ohjainkuulalaakeri pyörii työkappaletta pitkin.

Käytä reunojen työstössä aina lastunkokoojaa KSF-OF pölynpoiston tehostamiseksi.

8.5 Jyrsintä ohjainjärjestelmän FS kanssa

Ohjainjärjestelmä (osittain lisätarvike) helpottaa suorien urien jyrsintää.

- Kiinnitä ohjainkisko työkappaleeseen ruuvi-puristimilla [16-4].

• Asenna ohjainsovitteen pohjalevy [16-3] yläjyrsimen jyrsintäpöytään (katso luku 8.6). Tässä pohjalevyssä on porras, joka kom-pensoi ohjainkiskon korkeuden.
• Kummatkin ohjaintangot [16-6] lukitaan ohjainsovitteeseen kiertonupeilla [16-5] ja [16-9].
  ▶ Avaa kiertonuppi [16-1].
  ▶ Ohjaa ohjaintangot [16-6] jyrsintäpöydän uriin.
  ▶ Aseta yläjyrsin ohjainsovitteen kanssa ohjainkiskon päälle.
  Tarvittaessa säädä ruuvitaltan avulla kummastakin ohjainleuasta [16-2] ohjainsovitteen välys ohjainkiskon suhteen.
  ▶ Siirrä yläjyrsintä ohjaintankoja pitkin, kun- nes jyrsinterä on haluamallasi etäisyydellä ohjainkiskon suhteen. Varmista, että ohjain- kiskon etureunan ja jyrsinterän/uran välissä on 5 mm:n kokoinen turvaväli X - kuva [16].
  ▶ Sulje kiertonuppi [16-1] .
  ▶ Avaa kiertonuppi [16-10] .
  ▶ Säädä kiertämällä säätöpyörää [16-7] etäisys X tarkasti. Pidä säätöpyörää [16-7] pai-kallaan, kun haluat kääntää asteik-koa [16-8] erikseen "nollausta" varten.
  ▶ Sulje kiertonuppi [16-10] .

8.6 Pohjalevyn vaihtaminen

Festoolin valikoimassa on erilaisia erikoispoh-jalevyjä (lisätarvikkeita).

▶ Aseta sähkötyökalu kyljelleen vakaata alustaa vasten.
▶ Avaa vipu [14-4].
▶ Ota pohjalevy [14-1] pois.
▶ Vapauta vipu [14-4].
▶ Aseta pohjalevy korvakkeiden [14-2] kanssa jyrsintäpöytään.
▶ Paina pohjalevy jyrsintäpöytään niin, että se lukittuu paikalleen.

i Pohjalevyn ensikäytössä: poista suojakalvo!

9 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sähköiskuvaara

• Irrota aina sähköpistoke pistorasiasta ennen kaikkia huolto- ja puhdistustöitä!
• Kaikki huolto- ja korjaustyöt, jotka vaativat kotelon avaamista, ovat sallittuja vain valtuutetussa huoltokorjaamossa.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt. Lähimmän huoltopis- teen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-va-raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/huolto

Koneessa on automaattisesti irtikytkeytyvät erikoishiilet. Jos ne ovat kuluneet loppuun, virta katkeaa automaattisesti ja laite pysähtyy.

Noudata seuraavia ohjeita:

• Jos sähkötyökalun verkkovirtajohto on vaihdettava, sen vaihto pitää antaa turvallisuus-syistä valmistajan tai valtuutetun huoltokor-jaamon tehtäväksi.
  ▶ Vaurioituneet varolaitteet ja osat täytyy korjauttaa tai vaihdattaa valtuutetussa ammattikorjaamossa, mikäli käyttöohjeissa ei ole toisin neuvottu.
• Pidä ilmankierron varmistamiseksi kotelon jäähdytysilmaraot aina esteettöminä ja puh-taina.

10 Lisävarusteet ja tarvikkeet

Käytä vain alkuperäisiä Festoolin käyttötarvikkeita ja lisävarusteita. Heikkolaatuisten käyttötarvikkeiden ja muiden valmistamien tarvikkeiden käyttö saattaa lisätä loukkaantumisvaaraa ja aiheuttaa voimakasta epätasapainoa, mikä huonontaa työtuloksen laatua ja lisää sähkötyökalun kulumista.

Lisätarvikkeiden ja työkalujen tuotenumerot voit katsoa Festool-tuoteoppaasta tai Internetosoitteesta www.festool.fi.

11 Ympäristö

Älä heitä käytöstä poistettua konetta talousjätteiden joukkoon! Toimita käytöstä poistetut laitteet, tarvikkeet ja pakkaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyksiä.

Vain EU: käytöstä poistettuja sähkö- ja elektronikkalaitteita koskevan eurooppalaisen direktiivin ja sitä vastaavan kansallisen lainsäädännön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ympäristöä säästävään kierrätykseen.

Teave REACH kohta: www.festool.com/reach

Indholdsfortegnelse
