OF 2200 EBPlus - Fraiseuse FESTOOL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil OF 2200 EBPlus FESTOOL au format PDF.
| Type de produit | Fraiseuse (défonceuse) plongeante |
| Marque | Festool |
| Modèle | OF 2200 EBPlus |
| Puissance absorbée | 2200 W |
| Vitesse de rotation | 10 000 – 22 000 tr/min (réglage continu) |
| Vitesse maximale à vide | 23 000 tr/min |
| Profondeur de fraisage (réglage rapide) | 80 mm |
| Réglage micrométrique de profondeur | 20 mm (0,1 mm par trait) |
| Diamètre maximum de la fraise | 89 mm |
| Filetage de l'arbre | M22 x 1,0 |
| Poids (selon EP-TA 01:2014) | 8,3 kg |
| Alimentation électrique | 230 V, 50/60 Hz (selon modèle) |
| Classe de protection | II |
| Niveau de pression acoustique (LpA) | 93 dB(A) (incertitude K=3 dB) |
| Niveau de puissance acoustique (LwA) | 104 dB(A) |
| Valeur d'émission vibratoire (ah) | < 2,5 m/s² (K=1,5 m/s²) |
| Frein électronique | Oui (arrêt en ~2 s) |
| Protection anti-redémarrage | Oui |
| Fusible thermique | Oui (réduction de puissance si surchauffe) |
| Raccord d'aspiration | Diamètre 27 mm ou 36 mm |
| Matériaux usinables | Bois, plastiques, aluminium, plaques de plâtre |
| Entretien courant | Nettoyage des ouïes de ventilation ; remplacement des charbons |
FOIRE AUX QUESTIONS - OF 2200 EBPlus FESTOOL
Questions des utilisateurs sur OF 2200 EBPlus FESTOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Fraiseuse au format PDF gratuitement ! Retrouvez votre notice OF 2200 EBPlus - FESTOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil OF 2200 EBPlus de la marque FESTOOL.
MODE D'EMPLOI OF 2200 EBPlus FESTOOL
dans la plage de numéro de série (S-Nr.) de 40000000 - 49999999
Inhaltsverzeichnis
1 Symboles....24
2 Consignes de sécurité .....24
3 Utilisation conforme....25
4 Caractéristiques techniques....26
5 Éléments de l'appareil....26
6 Mise en service....26
7 Réglages....26
8 Utilisation de l'outil électroportatif......29
9 Entretien et maintenance.... 31
10 Accessoires.... 31
11 Environnement....31

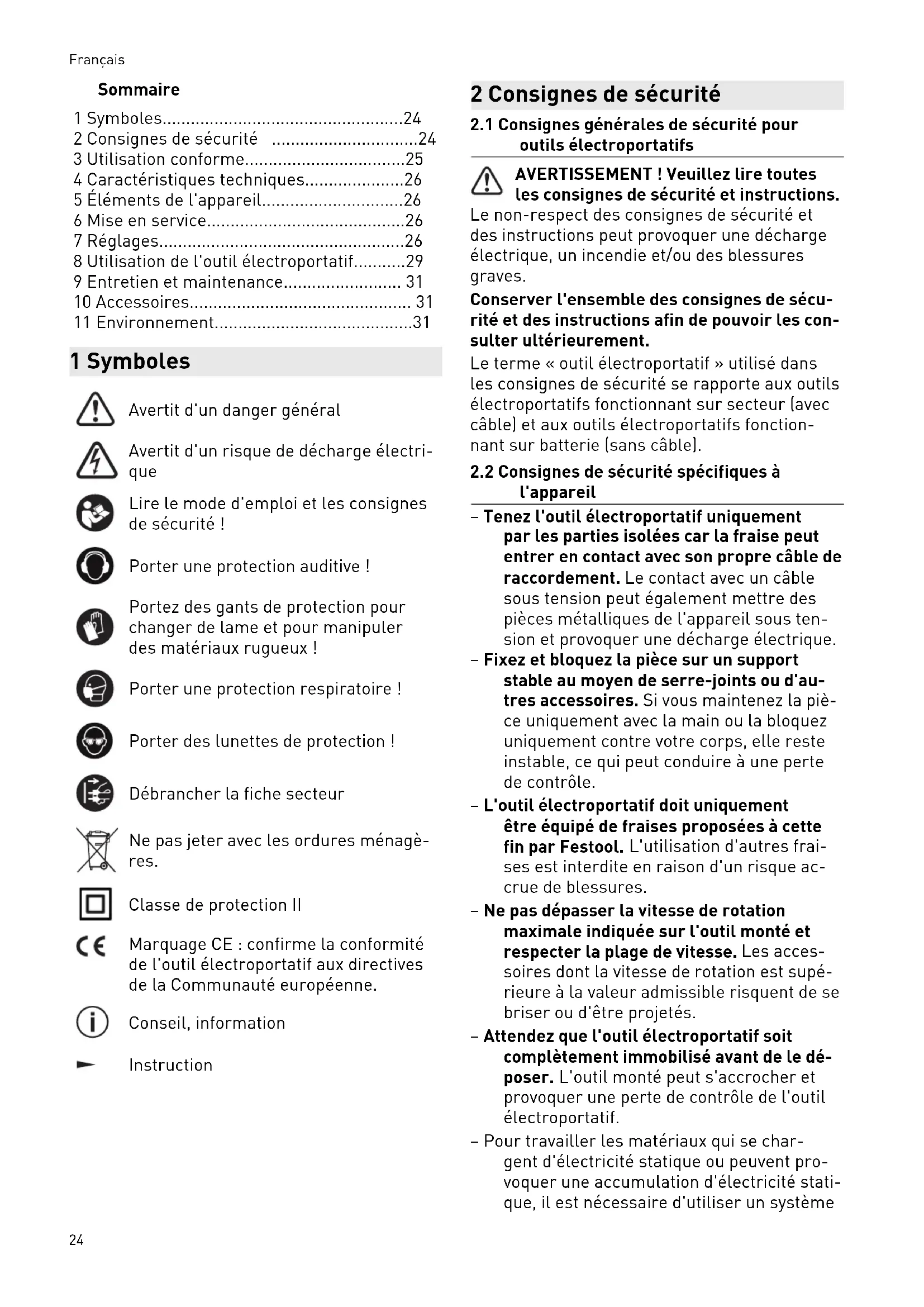

1 Symboles
Avertit d'un danger général
Avertit d'un risque de décharge électrique
Lire le mode d'emploi et les consignes de sécurité !
Porter une protection auditive !
Portez des gants de protection pour changer de lame et pour manipuler des matériaux rugueux !
Porter une protection respiratoire !
Porter des lunettes de protection !
Débrancher la fiche secteur
Ne pas jeter avec les ordures ménagères.
Classe de protection II
Marquage CE : confirme la conformité de l'outil électroportatif aux directives de la Communauté européenne.
Conseil, information
Instruction
2 Consignes de sécurité
2.1 Consignes générales de sécurité pour outils électroportatifs
AVERTISSEMENT ! Veuillez lire toutes les consignes de sécurité et instructions.
Le non-respect des consignes de sécurité et des instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.
Conserver l'ensemble des consignes de sécurité et des instructions afin de pouvoir les consulter ultérieurement.
Le terme « outil électroportatif » utilisé dans les consignes de sécurité se rapporte aux outils électroportatifs fonctionnant sur secteur (avec câble) et aux outils électroportatifs fonctionnant sur batterie (sans câble).
2.2 Consignes de sécurité spécifiques à l'appareil
- Tenez l'outil électroportatif uniquement par les parties isolées car la fraise peut entrer en contact avec son propre câble de raccordement. Le contact avec un câble sous tension peut également mettre des pièces métalliques de l'appareil sous tension et provoquer une décharge électrique.
- Fixez et bloquez la pièce sur un support stable au moyen de serre-joints ou d'autres accessoires. Si vous maintenez la pièce uniquement avec la main ou la bloquez uniquement contre votre corps, elle reste instable, ce qui peut conduire à une perte de contrôle.
- L'outil électroportatif doit uniquement être équipé de fraises proposées à cette fin par Festool. L'utilisation d'autres fraises est interdite en raison d'un risque accrue de blessures.
- Ne pas dépasser la vitesse de rotation maximale indiquée sur l'outil monté et respecter la plage de vitesse. Les accessoires dont la vitesse de rotation est supérieure à la valeur admissible risquent de se briser ou d'être projetés.
- Attendez que l'outil électroportatif soit complètement immobilisé avant de le déposer. L'outil monté peut s'accrocher et provoquer une perte de contrôle de l'outil électroportatif.
- Pour travailler les matériaux qui se chargent d'électricité statique ou peuvent provoquer une accumulation d'électricité statique, il est nécessaire d'utiliser un système
global limitant la formation d'électricité statique. Celui-ci se compose d'un tuyau d'aspiration antistatique (AS) et d'un aspirateur.
- Pour le serrage des outils, utiliser uniquement le diamètre de tige pour lequel la pince de serrage est conçue.
- Employez exclusivement des outils conformes à EN 847-1. Toutes les fraises de Festool remplissent les exigences de ce standard.
- Veiller à bien fixer la fraise et s'assurer qu'elle fonctionne parfaitement.
- La pince de serrage et l'écrou-raccord ne doivent présenter aucun dommage.
- L'utilisation de fraises fissurées ou déformées est interdite.
Portez un équipement de protection individuelle approprié : une protection auditive, des lunettes de protection, un masque anti-poussière lors des travaux impliquant un dégagement de poussière et des gants de protection dans le cas des matériaux rugueux et lors du changement d'outil.
2.3 Sciage de l'aluminium
Pour des raisons de sécurité, prenez les mesures suivantes en cas de sciage d'aluminium :
- Installer en amont un disjoncteur différentiel.
- Raccordez l'outil électroportatif à un aspirateur approprié en utilisant un tuyau d'aspiration antistatique.
- Retirez régulièrement les dépôts de poussière accumulés dans le carter moteur de l'outil électroportatif.
- Portez des lunettes de protection!
2.4 Valeurs d'émission
Les valeurs typiques déterminées selon
EN 62841 sont les suivantes :
Niveau de pression acousti- L_PA = 93 dB(A) quel
Niveau de puissance acous- tique L_WA = 104 dB(A)
Incertitude K = 3 dB
ATTENTION
Émission de bruit lors de l'utilisation Lésions auditives
▶ Utiliser une protection auditive.
Valeur d'émission vibratoire a_h (somme vectorielle tridirectionnelle) et incertitude K déterminées conformément à EN 62841 :
$$ a _ {h} < 2, 5 m / s ^ {2} $$
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Les valeurs d'émission indiquées (vibrations, bruit)
- sont fournies à des fins de comparaison avec d'autres appareils,
- permettent également une estimation provisoire des nuisances sonores et vibratoires lors de l'utilisation,
- sont représentatives des principales applications de l'outil électroportatif.
ATTENTION
Les valeurs d'émissions peuvent diverger des valeurs indiquées. Ceci dépend de l'utilisation de l'outil et du type de pièce à travailler.
- Il est nécessaire d'évaluer les nuisances sonores réelles sur toute la durée du cycle d'utilisation.
- Déterminer ensuite des mesures de sécurité adaptées aux nuisances sonores réelles afin de protéger l'utilisateur.
3 Utilisation conforme
La défonceuse est conçue pour le fraisage du bois, des matières plastiques et des matériaux similaires au bois.
Il est également possible de travailler l'aluminium et les plaques de plâtre en utilisant les fraises prévues à cette fin indiquées dans les documents de vente de Festool
Cet outil électroportatif doit uniquement être utilisé par des personnes qualifiées ou ayant reçu les informations et instructions nécessaires.
L'utilisateur est responsable des dom-mages provoqués par une utilisation non conforme.
4 Caractéristiques techniques
Défonceuse OF 2200 EB
| Puissance absorbée 2200 W * | |
| Vitesse 10 000 - | 22 000 tr/min |
| Vitesse max. (à vide) | 23 000 tr/min |
| Dispositif de réglage rapide de la profondeur | 80 mm |
| Dispositif de réglage micro-métrique de la profondeur | 20 mm |
| Filetage de raccordement de l'arbre de transmission | M22x1,0 |
| Diamètre de la fraise 89 mm max. | |
| Poids selon la procédure EP-TA 01:2014 : | 8,3 kg |
* OF 2200 EB GB 110 V courant nominal 16 A.
5 Éléments de l'appareil
[1-1] Molette de réglage micrométrique
[1-2] Graduation de réglage micrométrique
[1-3] Bouton rotatif de réglage en hauteur
[1-4] Graduation de la butée de profondeur
[1-5] Butée de profondeur avec curseur
[1-6] Levier de blocage de la butée de profondeur
[1-7] Excentrique permettant de relier la butée de profondeur et la butée étagée
[1-8] Butée étagée
[1-9] Levier d'actionnement pour le changement de semelle
[1-10] Blocage de broche
[1-11] Molette pour le régime
[2-1] Bouton de blocage de l'interrupteur marche/arrêt
[2-2] Interrupteur marche/arrêt
[2-3] Levier de blocage du capot de protection
[2-4] Poignées
[2-5] Raccord d'aspiration
Les illustrations indiquées se trouvent au début et à la fin du mode d'emploi.
Les accessoires illustrés ou décrits ne font pas tous partie des éléments livrés.
6 Mise en service
AVERTISSEMENT
Tension ou fréquence non admissible !
Risque d'accident
▶ La tension et la fréquence d'alimentation électrique doivent être conformes aux indications de la plaque signalétique.
▶ En Amérique du nord, utiliser uniquement les machines Festool fonctionnant sous une tension de 120 V / 60 Hz.
6.1 Mise en marche/à l'arrêt
L'interrupteur [2-2] fait office d'interrupteur MARCHE/ARRÊT (pression = MARCHE, relâchement = ARRÊT).
Pour le fonctionnement continu, l'interrupteur MARCHE/ARRÊT peut être bloqué au moyen du bouton de blocage [2-1]. Une nouvelle pression sur l'interrupteur MARCHE/ARRÊT permet de débloquer l'appareil.
7 Réglages
AVERTISSEMENT
Risque de blessures, décharge électrique
Débrancher la fiche de la prise de courant avant toute intervention sur la machine !
7.1 Système électronique
Régulation de la vitesse
La molette [1-11] permet un réglage en continu de la vitesse dans la plage de régimes (voir Caractéristiques techniques).
La vitesse de coupe peut ainsi être adaptée de façon optimale à chaque matériau.
| Matériau Diamètre de la fraise[mm] | Matériau de coupe recommandé | |
| 10 - 30 30 - 50 | ||
| Position de la molette | ||
| Bois dur 6 - 4 5 - 3 3 - 1 HW (HSS) | ||
| Bois ten-dre | 6 - 5 6 - 4 5 - 3 HSS (HW) | |
| Panneaux agglomérés plans, revêtus | 6 - 5 6 - 4 4 - 2 HW | |
| Matière plastique | 6 - 4 6 - 3 3 - 1 HW | |
| Aluminium | 3 - 1 3 - 1 2-1 HSS (HW) | |
| Plaques de plâtre | 2 - 1 1 1 HW | |
Fusible thermique
En cas de température excessive du moteur, l'alimentation électrique et la vitesse sont réduites. L'outil électroportatif continue de fonctionner à puissance réduite afin de permettre un refroidissement rapide par ventilation du moteur. Après refroidissement, l'outil électroportatif redémarre automatiquement.
Protection anti-redémarrage
La protection anti-redémarrage intégrée empêche un redémarrage automatique de l'outil électroportatif après une coupure d'alimentation lorsque l'interrupteur marche/arrêt est enfoncé. Dans ce cas, l'outil électroportatif doit tout d'abord être éteint puis remis en marche.
En raison de du système de protection anti-re-démarrage intégré, la mise en marche ou à l'arrêt de l'outil électroportatif au moyen d'un module de commutateur externe n'est pas possible.
Frein
La OF 2200 EB dispose d'un frein électronique. Après la mise à l'arrêt, le frein électronique freine et immobilise la broche et l'outil en 2 s environ.
7.2 Changement d'outil
ATTENTION
Risque de blessures dû à l'outil d'usinage chaud et tranchant
▶ Ne pas monter d'outils d'usinage émoussés ou défectueux.
Se munir de gants de protection pour manipuler l'outil d'usinage.
Pour le changement d'outil, coucher l'outil électroportatif sur le côté.
Actionner le dispositif de blocage de broche [3-1] uniquement après avoir éteint l'outil électroportatif.
Montage de l'outil
Enfoncer l'outil de fraisage ([3-4] et [3A-1]) aussi profondément que possible dans la pince de serrage ouverte [3A-2], et au moins jusqu'au repère apposé sur la tige de la fraise.
Si la pince de serrage [3A-2] n'est pas visible à cause de l'écrou-raccord [3A-3], l'outil de fraisage doit être enfoncé dans la pince de serrage au moins jusqu'à ce que le repère √ ne dépasse plus au-dessus de l'écrou-raccord.
- Appuyer sur le bouton du dispositif de blocage de broche [3-1] sur le côté gauche [B]. - Serrer l'écrou-raccord [3-3] avec une clé à fourche de 24.
Le dispositif de blocage de broche fixe la broche du moteur dans un seul sens de rotation. Lors du desserrage ou du serrage de l'écrou-raccord, il est donc possible d'utiliser la clé dans les deux sens, comme un tournevis à cliquet, sans devoir la retirer entre deux.
Retrait de l'outil
▶ Relever le capot de protection contre les copeaux [3-2] jusqu'à ce qu'il se verrouille.
- Appuyer sur le bouton du dispositif de blocage de broche [3-1] sur le côté droit [A].
- Avec une clé à fourche de 24, desserrer l'écrou-raccord [3-3] jusqu'à ce qu'une résistance soit sensible. Une fois cette résistance sensible, continuer à tourner avec la clé à fourche.
▶ Retirer la fraise.
7.3 Changement de pince de serrage
Il existe des pinces de serrage pour les diamètres de tige suivants : 6,0 mm ; 6,35 mm ; 8,0 mm ; 9,53 mm ; 10,0 mm ; 12,0 mm ; 12,7 mm.
▶ Relever le capot de protection contre les copeaux [4-2] jusqu'à ce qu'il se verrouille.
- Appuyer sur le bouton du dispositif de blocage de broche [4-1] sur le côté droit [A].
Dévisser complètement l'écrou-raccord [4-3] et le retirer ainsi que la pince de serrage [4-4]. Ne jamais séparer l'écrou-raccord de la pince de serrage car ils forment un ensemble.
- Insérer une pince de serrage neuve dans la broche uniquement après avoir mis en place et verrouillé l'écrou-raccord.
Français
- Visser légèrement l'écrou-raccord. Ne pas serrer sans avoir inséré une fraise !
7.4 Réglage de la profondeur de fraisage
Le réglage de la profondeur de fraisage s'effectue en deux étapes :
Réglage du point zéro
▶ Desserrer le levier de blocage [5-2] de manière à pouvoir déplacer la butée de profondeur [5-3].
- Poser la défonceuse sur un support plan (surface de référence). Desserrer le bouton rotatif [5-1] et abaisser l'outil électroportatif jusqu'à ce que la fraise repose sur le support.
▶ Bloquer l'outil électroportatif à cette position en serrant le bouton rotatif [5-1].
- Pousser la butée de profondeur [5-3] contre l'une des trois butées fixes de la butée étagée [5-4] rotative.
- Abaisser le curseur [5-5] jusqu'à 0 mm sur la graduation [5-7].
i Si la position zéro n'est pas correcte, il est possible de la corriger avec la vis [5-6] située sur le curseur.
Avec un tournevis, il est possible de régler séparément la hauteur de deux des trois butées fixes [7] (A et B).
i La butée fixe C dispose d'un étage destiné au fraisage d'ébauche - voir chapitre 7.5.
Préréglage de la profondeur de fraisage
▶ Relever la butée de profondeur [6-6] jusqu'à ce que le curseur [6-2] indique la profondeur de fraisage souhaitée.
▶ Serrer la butée de profondeur à cette position avec le levier de blocage [6-3].
▶ Desserrer le bouton rotatif [6-1] .
L'outil électroportatif est maintenant en position de départ.
▶ Au besoin, rajuster la profondeur de fraisage en tournant la molette [6-8].
En faisant tourner la molette d'un trait, la profondeur de fraisage change de 0,1 mm. Une rotation complète correspond à 1 mm. Il est possible de tourner séparément la bague graduée [6-7] pour la mettre sur « zéro ».
Les trois repères [6-4] indiquent sur le chant [6-5] la plage de réglage maximale de la molette (20 mm) et la position médiane.
7.5 Fraisage d'ébauche/de précision
La butée fixe C présente deux niveaux. La différence de hauteur entre ces niveaux est de 2 mm. Ceci permet de fraiser en deux étapes jusqu'à la profondeur de fraisage réglée avec la butée C :
Fraisage d'ébauche
- Abaisser l'outil électroportatif jusqu'au niveau de butée [7-1].
Fraisage de finition
- Abaisser l'outil électroportatif jusqu'au niveau de butée [7-2].
Il est ainsi possible de fraiser rapidement à une grande profondeur en obtenant une surface de bonne qualité. La profondeur de fraisage définitive est déterminée par le réglage du niveau de butée [7-2].
7.6 Réglage micrométrique pour le fraisage des chants
Pour l'utilisation d'outils de fraisage avec des roulements à billes de butée, l'outil électroportatif dispose d'un dispositif spécial de réglage micrométrique. Ceci permet par ex. de régler rapidement et facilement l'appareil de manière à obtenir un arrondi parfait sur les chants, voir figure [8].
Réglage précis de la profondeur de fraisage
- Commencer par régler approximativement la profondeur de fraisage.
▶ Effectuer un fraisage test.
▶ Desserrer le levier de blocage [9-2].
▶ Pousser la butée de profondeur [9-3] contre la butée fixe C [9-5].
▶ Bloquer la butée de profondeur avec l'ex-centrique [9-4] sur la butée étagée (tourner dans le sens horaire).
▶ Serrer le levier de blocage [9-2].
▶ Desserrer le bouton rotatif [9-1].
▶ Tourner la molette [9-6] pour la régler avec précision la profondeur de fraisage.
Le réglage de la profondeur de fraisage est possible dans les deux sens grâce car la butée de profondeur et la butée étagée sont reliées.
▶ Serrer le bouton rotatif [9-1].
▶ Desserrer l'excentrique [9-4] (tourner dans le sens antihoraire).
▶ Si nécessaire, effectuer d'autres fraisages tests et procéder à des réglages.
7.7 Aspiration
AVERTISSEMENT
Risques pour la santé dus aux poussières
▶ Ne jamais travailler sans aspiration.
- Utiliser l'appareil uniquement avec un capot de protection contre les copeaux [10-2] opérationnel.
- Porter une protection respiratoire lors des opérations s'accompagnant d'un dégage-ment de poussière.
▶ Respecter les dispositions nationales.
Le raccord d'aspiration [10-4] permet de raccorder un aspirateur Festool doté d'un flexible de 27 ou 36 mm de diamètre (conseil : un flexible de 36 mm réduit le risque de colmatage).
Mettre en place le raccord d'aspiration [10-4] comme le montre la figure [10]. Le raccord d'aspiration peut tourner dans la plage de pivotement [10-3].
ATTENTION ! Si vous n'utilisez pas de tuyau d'aspiration antistatique, une accumulation d'électricité statique est possible. L'utilisateur risque alors de subir une décharge électrique et le système électronique de l'outil électroportatif risque d'être endommagé.
Capot de protection contre les copeaux
Le capot de protection contre les co-peaux [10-2] peut être verrouillé en position haute, par ex. pour le changement de fraise.
▶ Relever le capot de protection contre les copeaux jusqu'à ce qu'il se verrouille ou abaisser l'outil électroportatif jusqu'en butée.
Pour augmenter l'efficacité d'aspiration, abaisser le capot de protection contre les copeaux pendant l'utilisation.
- Pousser le levier [10-1] en direction de la poignée.
Dispositif d'évacuation de copeaux KSF-0F
Le dispositif d'évacuation de copeaux KSF-OF [11-1] (parfois compris dans les accessoires) permet d'augmenter l'efficacité d'aspiration lors du fraisage des chants. Le diamètre de fraise maximal possible est de 78 mm.
Le montage s'effectue de la même manière que l'installation de la bague de copiage, voir chapitre 8.3.
Il est possible de découper le capot le long des rainures [11-2] à l'aide d'une scie à métaux pour réduire sa taille. Le dispositif d'évacuation de copeaux peut alors être utilisé pour les ray-
ons intérieurs jusqu'à un rayon minimal de 52 mm.
8 Utilisation de l'outil électroportatif
Pendant l'utilisation, respectez toutes les consignes de sécurité indiquées ci-avant ainsi que les règles suivantes :
- Guider l'outil électroportatif contre la pièce à travailler seulement quand celui-ci est activé.
- Avant d'entamer le travail, s'assurer que le levier de blocage [1-6] est serré et l'excentrique [1-7] desserré.
- Fixez toujours la pièce de manière à ce qu'elle ne puisse pas bouger pendant l'utilisation de l'outil électroportatif.
- Pendant l'utilisation, toujours tenir l'outil électroportatif des deux mains par les poignées [2-4]. Cela est indispensable pour un travail précis et la réalisation de coupes plongeantes.
- Fraiser uniquement en opposition (sens d'avance de l'outil électroportatif dans le sens de coupe de l'outil, figure [15]).
8.1 Fraisage
- Régler la profondeur de fraisage souhaitée, voir chapitre 7.4.
▶ Mettre l'outil électroportatif en marche.
▶ Desserrer le bouton rotatif [1-3] . - Abaisser l'outil électroportatif jusqu'en butée.
▶ Bloquer l'outil électroportatif à cette position en serrant le bouton rotatif [1-3].
▶ Pénétrer dans la pièce en un mouvement lent et régulier.
▶ Procéder au fraisage.
▶ Desserrer le bouton rotatif [1-3] .
▶ Relever lentement l'outil électroportatif (mouvement de remontée) jusqu'en butée.
▶ Éteindre l'outil électroportatif.
8.2 Fraisage avec la butée latérale
La butée latérale (parfois comprise dans les accessoires) s'utilise pour le fraisage parallèlement au chant de la pièce.
▶ Bloquer les deux barres de guidage [12-4] sur la butée latérale avec les deux boutons rotatifs [12-2].
- Introduire les barres de guidage dans les rainures de la table de fraisage jusqu'à la cote souhaitée puis les bloquer avec le bouton rotatif [12-1].
Réglage micrométrique
▶ Desserrer le bouton rotatif [12-7] pour procéder au réglage micrométrique avec la molette [12-5].
Pour cela, la bague graduée [12-6] dispose d'une graduation de 0,1 mm. Tout en maintenant la molette, il est possible de tourner séparément la bague graduée pour la mettre sur « zéro ». La graduation [12-3] indique le réglage en millimètres.
▶ Une fois le réglage micrométrique terminé, serrer le bouton rotatif [12-7].
- Régler les deux joues de guidage [13-3] de manière à ce qu'elles dépassent d'env. 5 mm par rapport à la fraise. Pour cela, desserrer les vis [13-2] puis les resserrer une fois le réglage terminé.
▶ Uniquement pour le fraisage sur chant : enfoncer le capot d'aspiration [13-1] par l'arrière sur la butée latérale jusqu'à ce qu'il soit verrouillé puis brancher sur le raccord d'aspiration [13-4] un tuyau d'aspiration d'un diamètre de 27 mm ou 36 mm. Il est également possible de laisser le tuyau d'aspiration sur le raccord d'aspiration de l'outil électroportatif.
8.3 Fraisage de copiage
Pour le fraisage avec des gabarits, on utilise la défonceuse avec une bague de copiage intégrée (accessoire).
Les bagues de copiage peuvent être utilisées avec la semelle disponible de série. Une semelle spéciale est disponible comme accessoire pour offrir une meilleure surface d'appui.
Installation de la bague de copiage
ATTENTION
Risque d'accident
Les outils de fraisage de trop grande taille endommagent la bague de copiage et peuvent provoquer des accidents.
▶ Veiller à ce que l'outil de fraisage utilisé puisse rentrer dans l'ouverture de la bague de copiage.
▶ Coucher sur le côté l'outil électroportatif sur un support solide.
▶ Desserrer le levier [14-4].
▶ Retirer la semelle [14-1].
▶ Relâcher le levier [14-4].
- Insérer la bague de copiage [14-3] en position correcte dans la table de fraisage.
- Insérer la semelle avec les languettes [14-2] dans la table de fraisage.
▶ Enfoncer la semelle dans la table de fraisage jusqu'à ce qu'elle soit verrouillée.
Le dépassement Y (figure [15]) de la pièce par rapport au gabarit se calcule comme suit :
Y = (ø de la bague de copiage - ø de la fraise)/2
8.4 Fraisage des chants
Pour le fraisage des chants, l'outil électroportatif doit être équipé d'outils de fraisage avec roulement à billes de butée. L'outil électroportatif doit ensuite être déplacé de manière à faire rouler le roulement à billes de butée contre la pièce.
Lors du fraisage des chants, toujours utiliser le dispositif d'évacuation de copeaux KSF-OF afin d'optimiser les performances d'aspiration.
8.5 Fraisage avec le système de guidage FS
Le système de guidage (parfois compris dans les accessoires) facilite le fraisage de rainures droites.
- Fixer le rail de guidage avec des serre-joints [16-4] sur la pièce.
- Installer la semelle [16-3] pour la butée de guidage dans la table de fraisage de la défonceuse (voir chapitre 8.6). Cette semelle est dotée d'un étage qui compense la différence de hauteur du rail de guidage.
▶ Bloquer les deux barres de guidage [16-6] sur la butée de guidage avec les boutons rotatifs [16-5] et [16-9].
▶ Desserrer le bouton rotatif [16-1].
▶ Introduire les barres de guidage [16-6] dans les rainures de la table de fraisage.
▶ Poser la défonceuse et la butée de guidage sur le rail de guidage. - Il est possible au besoin, sur les deux joues de guidage [16-2], d'utiliser un tournevis pour régler le jeu de la butée de guidage sur le rail de guidage.
Déplacer la défonceuse le long des barres de guidage jusqu'à l'écart souhaité entre l'outil de fraisage et le rail de guidage. Veiller à assurer une distance de sécurité X - figure [16] de 5 mm entre le bord avant du rail de guidage et la fraise/la rainure.
▶ Serrer le bouton rotatif [16-1] .
▶ Desserrer le bouton rotatif [16-10] . - Régler avec précision l'écart X en tournant la molette [16-7]. Maintenir la molette [16-7] pour mettre la graduation [16-8] à « zéro » en la tournant séparément.
▶ Serrer le bouton rotatif [16-10] .
8.6 Remplacer la semelle
Festool propose des semelles spéciales (accessoires) pour différentes applications.
▶ Coucher sur le côté l'outil électroportatif sur un support solide.
▶ Desserrer le levier [14-4].
▶ Retirer la semelle [14-1].
▶ Relâcher le levier [14-4].
- Insérer la semelle avec les languettes [14-2] dans la table de fraisage.
▶ Enfoncer la semelle dans la table de fraisage jusqu'à ce qu'elle soit verrouillée.
i À la première utilisation de la semelle : retirer le film de protection !
9 Entretien et maintenance
AVERTISSEMENT
Risques de blessures, décharge électrique
- Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant !
Tous les travaux de maintenance et de réparation nécessitant une ouverture du boîtier doivent uniquement être effectués par un atelier de service après-vente agréé.
Service après-vente et réparation uniquement par le fabricant ou des ateliers homologués. Pour trouver l'adresse la plus proche : www.fes-tool.fr/services
Utiliser uniquement des pièces déta- chées Festool d'origine ! Réf. sur : www.festool.fr/services
L'appareil est équipé de charbons spéciaux à coupure automatique. Lorsque ceux-ci sont usés, l'alimentation est coupée et l'appareil s'arrête.
Respecter les consignes suivantes :
- S'il est nécessaire de remplacer le câble de raccordement secteur de l'outil électroportatif, cette opération doit être effectuée par le fabricant ou un atelier SAV agréé afin de ne pas compromettre la sécurité.
▶ Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés dans les règles de l'art par un atelier spécialisé agréé.
Pour garantir la circulation de l'air, les ouïes de ventilation sur le boîtier doivent toujours rester propres et dégagées.
10 Accessoires
Utiliser uniquement des outils et accessoires d'origine Festool. L'utilisation d'outils d'usina- ge de moindre qualité et d'accessoires autres que ceux de Festool peut augmenter le risque de blessures et provoquer un balourd considé- rable, entraînant une dégradation de la qualité des résultats et une usure prématurée de l'ou- til électroportatif.
Vous trouverez les références des accessoires et des outils dans votre catalogue Festool ou sur Internet à l'adresse www.festool.fr.
11 Environnement
Ne pas jeter l'appareil avec les ordures ménagères ! Veiller à un recyclage écologique des appareils, accessoires et lages. Respecter les règlements nation vigueur.
Uniquement UE : selon la directive européenne relative aux appareils électriques et électroniques usagés et sa transposition en droit national, les outils électroportatifs usagés doivent être collectés à part et recyclés de manière écologique.
Informations à propos de REACH : www.fes- tool.com/reach
Nos produits et emballages se recy- clent, ne les jetez pas !
Trouvez où les déposer sur le site www.quefairedemesdechets.fr
