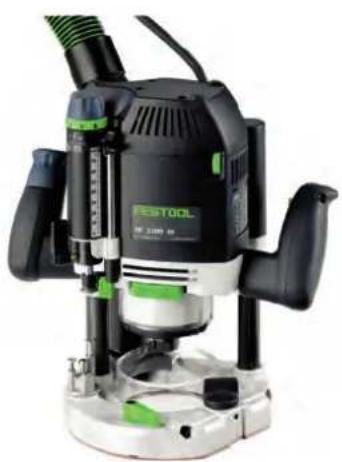

OF 2200 EBPlus - Frézka FESTOOL - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma OF 2200 EBPlus FESTOOL ve formátu PDF.
| Typ produktu | Ponorná frézka |
| Značka | Festool |
| Model | OF 2200 EBPlus |
| Příkon | 2200 W |
| Otáčky | 10 000 – 22 000 ot/min (plynulé nastavení) |
| Maximální otáčky naprázdno | 23 000 ot/min |
| Hloubka frézování (rychlé nastavení) | 80 mm |
| Mikrometrické nastavení hloubky | 20 mm (0,1 mm na dílek) |
| Maximální průměr frézy | 89 mm |
| Závit vřetene | M22 x 1,0 |
| Hmotnost (dle EP-TA 01:2014) | 8,3 kg |
| Elektrické napájení | 230 V, 50/60 Hz (podle modelu) |
| Třída ochrany | II |
| Hladina akustického tlaku (LpA) | 93 dB(A) (nejistota K=3 dB) |
| Hladina akustického výkonu (LwA) | 104 dB(A) |
| Hodnota emise vibrací (ah) | < 2,5 m/s² (K=1,5 m/s²) |
| Elektronická brzda | Ano (zastavení za ~2 s) |
| Ochrana proti opětovnému spuštění | Ano |
| Tepelná pojistka | Ano (snížení výkonu při přehřátí) |
| Připojení odsávání | Průměr 27 mm nebo 36 mm |
| Obrobitelné materiály | Dřevo, plasty, hliník, sádrokarton |
| Běžná údržba | Čištění ventilačních otvorů; výměna uhlíků |
Často kladené otázky - OF 2200 EBPlus FESTOOL
Dotazy uživatelů ohledně OF 2200 EBPlus FESTOOL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Frézka ve formátu PDF zdarma! Najděte svůj návod OF 2200 EBPlus - FESTOOL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. OF 2200 EBPlus značky FESTOOL.
NÁVOD K OBSLUZE OF 2200 EBPlus FESTOOL
| de | Originalbetriebsanleitung - Oberfräse 8 | |
| en | Original instructions - Router 16 | |
| fr | Notice d'utilisation d'origine - Défonceuse 24 | |
| es | Instrucciones de uso originales - Fresadora 32 | |
| it | Istruzioni per l'uso originali - Fresatrice 40 | |
| nl | Originele gebruiksaanwijzing - Bovenfrees 48 | |
| sv | Originalbruksanvisning - Handöverfräs 56 | |
| fi | Alkuperäiset käyttöohjeet - Yläjyrsin 63 | |
| da | Original brugsanvisning - Overfræser 70 | |
| nb | Original bruksanvisning - Overfres 77 | |
| pt | Manual de instruções original - Fresadora | 84 |
| ru | Перевод оригинального руководства по эксплуатации - Вертикальный фрезер | 92 |
| cs | Originální návod k obsluze - Horní frézka | 101 |
| pl | Oryginalna instrukcja obsługi - Frezarka górnowrzecionowa | 108 |
OF 2200 EB
CS Prohlášení o shodě EU. Prohlašujeme s veškerou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU a že byly použity následující normy nebo normativní dokumenty:

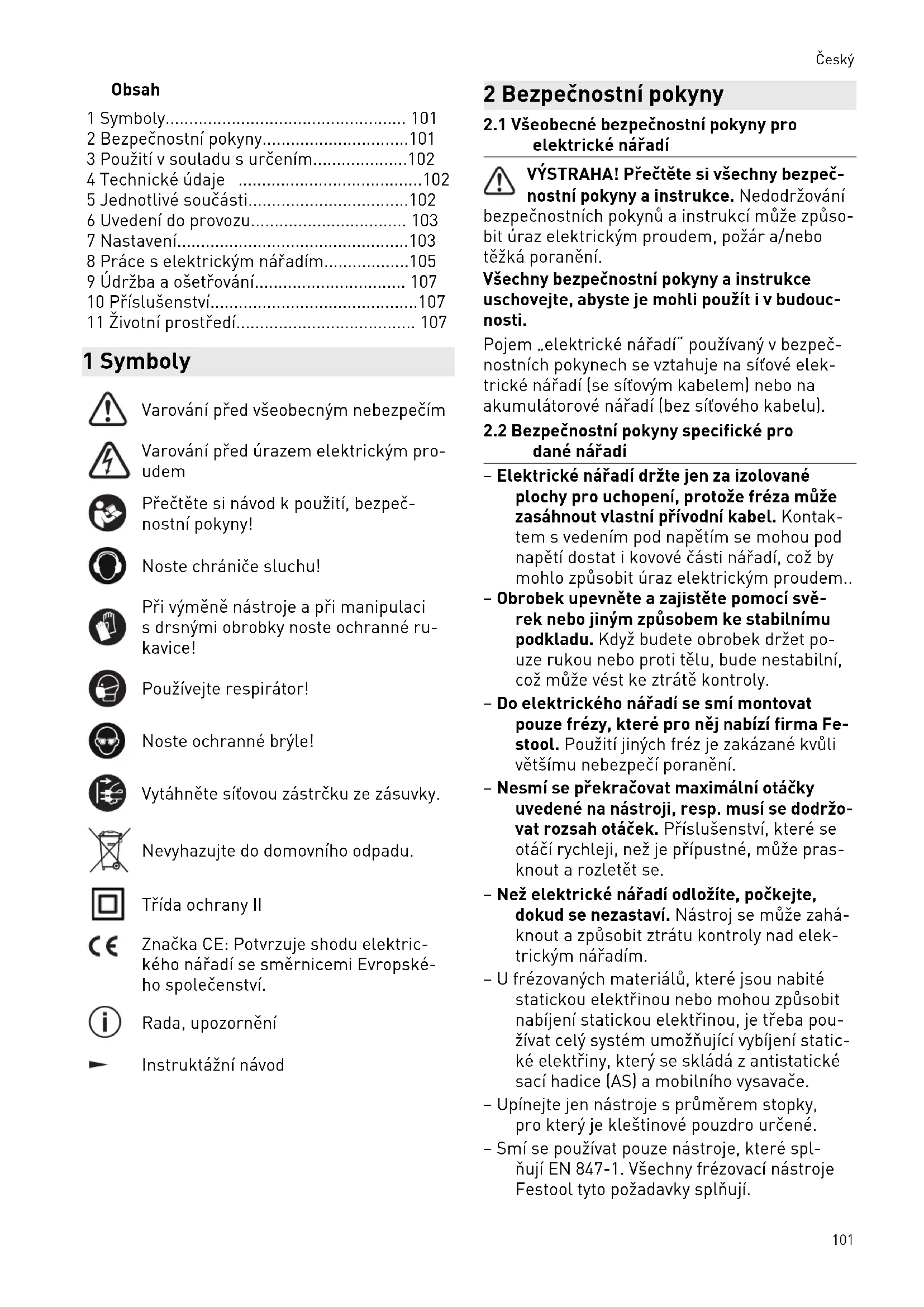

1 Symboly.... 101
2 Bezpečnostní pokyny....101
3 Použití v souladu s určením....102
4 Technické údaje 102
5 Jednotlivé součásti....102
6 Uvedení do provozu.... 103
7 Nastavení....103
8 Práce s elektrickým nářadím......105
9 Údržba a ošetřování.... 107
10 Příslušenství....107
11 Životní prostředí.... 107
1 Symboly
Varování před všeobecným nebezpečím
Varování před úrazem elektrickým pro- udem
Přečtěte si návod k použití, bezpečnostní pokyny!
Noste chrániče sluchu!
Při výměně nástroje a při manipulaci s drsnými obrobky noste ochranné ru-kavice!
Používejte respirátor!
Noste ochranné brýle!
Vytáhněte síťovou zástrčku ze zásuvky.
Nevyhazujte do domovního odpadu.
Třída ochrany II
Značka CE: Potvrzuje shodu elektrického nářadí se směrnicemi Evropského společenství.
Rada, upozornění
Instruktážní návod
2 Bezpečnostní pokyny
2.1 Všeobecné bezpečnostní pokyny pro elektrické nářadí
VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce. Nedodržování
bezpečnostních pokynů a instrukcí může způsobit úraz elektrickým proudem, požár a/nebo těžká poranění.
Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budoucnosti.
Pojem „elektrické nářadí“ používaný v bezpečnostních pokynech se vztahuje na síťové elektrické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).
2.2 Bezpečnostní pokyny specifické pro dané nářadí
– Elektrické nářadí držte jen za izolované plochy pro uchopení, protože fréza může zasáhnout vlastní přívodní kabel. Kontaktem s vedením pod napětím se mohou pod napětí dostat i kovové části nářadí, což by mohlo způsobit úraz elektrickým proudem..
- Obrobek upevněte a zajistěte pomocí svěrek nebo jiným způsobem ke stabilnímu podkladu. Když budete obrobek držet pouze rukou nebo proti tělu, bude nestabilní, což může vést ke ztrátě kontroly.
- Do elektrického nářadí se smí montovat pouze frézy, které pro něj nabízí firma Festool. Použití jiných fréz je zakázané kvůli většímu nebezpečí poranění.
- Nesmí se překračovat maximální otáčky uvedené na nástroji, resp. musí se dodržovat rozsah otáček. Příslušenství, které se otáčí rychleji, než je přípustné, může prasknout a rozletět se.
- Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nástroj se může zaháknout a způsobit ztrátu kontroly nad elektrickým nářadím.
- U frézovaných materiálů, které jsou nabité statickou elektrinou nebo mohou způsobit nabíjení statickou elektrinou, je třeba používat celý systém umožňující vybíjení statické elektriny, který se skládá z antistatické sací hadice (AS) a mobilního vysavače.
- Upínejte jen nástroje s průměrem stopky, pro který je kleštinové pouzdro určené.
– Smí se používat pouze nástroje, které splňují EN 847-1. Všechny frézovací nástroje Festool tyto požadavky splňují.
Český
- Dbejte na řádné upevnění frézy a zkontrolujte bezchybný chod.
- Kleštinové pouzdro a přesuvná matice ne-smí být poškozené.
- Frézy s prasklinami a frézy se změněným tvarem se nesmí používat.
Používejte vhodné osobní ochranné po-můcky: ochranu sluchu, ochranné brýle, prachovou masku při prašné práci, ochranné rukavice při práci s hrubými materiály a při výměně nástroje.
2.3 Řezání hliníku
Při řezání hliníku je z bezpečnostních důvodů nutné dodržovat následující opatření:
– Zapojte nářadí přes proudový chránič (FI, PRCD).
- K elektrickému nářadí připojte vhodný vysavač s antistatickou sací hadicí.
- Pravidelně čistěte prach usazený v krytu motoru elektrického nářadí.
- Noste ochranné brýle!
2.4 Hodnoty emisí
Hodnoty zjištěné podle EN 62841 představují typicky:
Při práci vzniká hluk
Poškození sluchu
▶ Používejte ochranu sluchu.
Hodnota vibrací a_h (součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841:
$$ a _ {h} < 2, 5 m / s ^ {2} $$
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
Uvedené emitované hodnoty (vibrace, hlučnost)
- slouží k porovnání nářadí,
– jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí,
– vztahují se k hlavním druhům použití elektrického nářadí.
UPOZORNĚNÍ
Hodnoty emisí se mohou od uvedených hodnot lišit. Závisí to na použití nářadí a druhu obrobku.
Je nutné posoudit skutečné zatížení během celého provozního cyklu.
▶ V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka.
3 Použití v souladu s určením
Horní frézka je určená k frézování dřeva, plastů a materiálů podobných dřevu.
Při použití frézovacích nástrojů, které jsou k to- mu určené v prodejních materiálech Festool, lze frézovat také hliník a sádrokarton.
Toto elektrické nářadí smějí používat výhradně odborníci nebo zaškolené osoby.
Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.
4 Technické údaje
| Horní frézka OF 2200 EB | |
| Příkon 2 200 W * | |
| Otáčky 10 000- | 22 000 min ^-1 |
| Otáčky max. (volnoběh) | 23 000 min ^-1 |
| Rychlé nastavení hloubky 80 mm | |
| Jemné nastavení hloubky 20 mm | |
| Spojovací závit hnacího hřídele | M22 × 1,0 |
| Průměr frézy max. 89 mm | |
| Hmotnost podle EPTA-Procedure 01:2014: | 8,3 kg |
* OF 2200 EB GB 110 V jmenovitý proud 16 A.
5 Jednotlivé součásti
[1-1] Ovládací kolečko jemného nastavení
[1-2] Stupnice jemného nastavení
[1-3] Otočný knoflík výškového nastavení
[1-4] Stupnice hloubkového dorazu
[1-5] Hloubkový doraz s ukazatelem
[1-6] Čelistová páka hloubkového dorazu
[1-7] Výstředník ke spojení hloubkového a stupňového dorazu
[1-8] Stupňový doraz
[1-9] Ovládací páka výměny pracovní desky
[1-10] Aretace vřetena
[1-11] Kolečko pro nastavení otáček
[2-1] Spínač aretace vypínače
[2-2] Vypínač
[2-3] Páka aretace ochranného krytu
[2-4] Rukojeti
[2-5] Odsávací hrdlo
Uvedené obrázky naleznete na začátku a konci návodu k obsluze.
Zobrazené nebo popsané příslušenství zčásti není součástí dodávky.
6 Uvedení do provozu
VAROVÁNÍ
Nepřípustné napětí nebo nepřípustná frekvence!
Nebezpečí úrazu
- Sítové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku.
▶ V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V / 60 Hz.
6.1 Zapnutí/vypnutí
Spínač [2-2] slouží k zapínání a vypínání (stisknout = zapnuto, uvolnit = vypnuto).
Pro trvalý provoz lze spínač zajistit aretačním tlačítkem [2-1]. Opětovným stisknutím spínače se aretace uvolní.
7 Nastavení
VAROVÁNÍ
Nebezpečí poranění elektrickým proudem
- Před prováděním jakýchkoli prací na nářadí vytáhněte síťovou zástrčku ze zásuvky!
7.1 Elektronika
Regulace otáček
Otáčky lze pomocí ovládacího kolečka [1-11] plynule nastavovat v rozsahu otáček (viz Technické údaje).
Můžete tak rychlost řezání optimálně přizpůsobit příslušnému materiálu.
| Materiál Průměr frézy | [mm] | Doporučenýřezný mate-riál |
| 10–30 30–50 50–89 | ||
| Stupeň | ||
| Tvrdé dřevo 6–4 5–3 3–1 HW (HSS) | ||
| Měkké dře-vo | 6–5 6–4 5–3 HSS (HW) | |
| Dřevotří-skové des-ky, s po-vrchovouvrstvou | 6–5 6–4 4–2 HW | |
| Plast 6–4 6–3 3–1 HW | ||
| Hliník 3–1 3–1 2–1 HSS (HW) | ||
| Sádrokar-ton | 2–1 1 1 HW | |
Tepelná pojistka
Při příliš vysoké teplotě motoru se omezí přívod proudu a otáčky. Elektrické nářadí běží dál už jen s omezeným výkonem, aby bylo zajištěno rychlé vychladnutí pomocí větrání motoru. Po vychladnutí se elektrické nářadí opět samo naplno rozběhne.
Ochrana proti opětovnému spuštění
Integrovaná ochrana proti opětovnému spuštění zabraňuje tomu, aby se elektrické nářadí po přerušení napájení při stisknutém vypínači znovu samo spustilo. Elektrické nářadí se musí v takovém případě nejdříve vypnout a potom opět zapnout.
Na základě integrované ochrany proti opětovnému spuštění nelze elektrické nářadí zapínat a vypínat pomocí externího spínacího modulu.
Brzda
OF 2200 EB je vybavená elektronickou brzdou. Po vypnutí se vřeteno s nástrojem elektronicky zabrzdí během cca 2 sekund.
7.2 Výměna nástroje
UPOZORNĚNÍ
Nebezpečí poranění o horký a ostrý nástroj
▶ Nepoužívejte tupé a vadné nástroje.
- Při manipulaci s nástrojem noste ochranné rukavice.
Pro výměnu nářadí položte elektrické nářadí na bok.
Aretaci vřetena [3-1] používejte pouze při vypnutém elektrickém nářadí.
Nasazení nástroje
Frézu ([3-4] a [3A-1]) nasadte do otevřeného kleštinového pouzdra [3A-2] co nejhlouběji, minimálně však ke značce na stopce frézy.
i Není-li kleštinové pouzdro [3A-2] přes převlečnou matici [3A-3] vidět, musí být fréza zasunuta do kleštinového pouzdra minimálně tak daleko, aby značka ✕ již nepřesahovala převlečnou matici.
▶ Spínač pro aretaci vřetena [3-1] stiskněte na levé straně [B].
- Převlečnou matici [3-3] utáhněte otevřeným klíčem SW 24.
i Aretace vřetena blokuje motorové vřeteno vždy pouze v jednom směru otáčení. Proto není třeba při povolování, resp. utahování převlečné matice šroubovák vytahovat, ale lze jím pohybovat sem a tam jako rohatkou se západkou.
Vyjmutí nástroje
Kryt třísek [3-2] posuňte nahoru, až zaskočí.
▶ Spínač pro aretaci vřetena [3-1] stiskněte na pravé straně [A].
- Převlečnou matici [3-3] povolte otevřeným klíčem SW 24 až na citelný odpor. Odpor překonávejte dalším otáčením otevřeného klíče.
▶ Vyjměte frézu.
7.3 Výměna kleštinového pouzdra
K dispozici jsou kleštinová pouzdra pro tyto průměry stopky: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.
Kryt třísek [4-2] posuňte nahoru, až zaskočí.
▶ Spínač pro aretaci vřetena [4-1] stiskněte na pravé straně [A].
▶ Převlečnou matici [4-3] zcela odšroubujte a odstraňte ji společně s kleštinovým pouzdrem [4-4]. Převlečnou matici a kleštinové pouzdro nikdy neoddělujte, protože tvoří jeden celek.
▶ Na vřeteno nasadte nové kleštinové pouzdro pouze s nasazenou a zaskočenou převlečnou maticí.
- Převlečnou matici mírně našroubujte. Neutahujte, není-li fréza nasazena!
7.4 Nastavení hloubky frézování
Nastavení hloubky frézování se provádí ve dvou krocích:
Nastavení nulového bodu
▶ Povolte čelistovou páku [5-2], aby byl hloubkový doraz [5-3] volně pohyblivý.
▶ Horní frézu postavte na rovnou plochu (referenční plocha). Povolte otočný knoflík [5-1] a elektrické nářadí tlačte dolů, až fréza dosedá na plochu.
▶ Elektrické nářadí utažením otočného knoflíku [5-1] upevněte v této poloze.
▶ Hloubkový doraz [5-3] přitlačte proti jednomu ze tří pevných dorazů otočného stupňového dorazu [5-4].
▶ Ukazatel [5-5] posuňte dolů, až na stupnici ukazuje hodnotu [5-7] 0 mm.
i Pokud nulová poloha nesouhlasí, lze ji upravit šroubem [5-6] na ukazateli.
Šroubovákem lze individuálně nastavit výšku dvou ze tří pevných dorazů [7] (A a B).
i Pevný doraz C má výstupek k předfrézování – viz kapitolu 7.5.
Zadání hloubky frézování
▶ Hloubkový doraz [6-6] vytáhněte nahoru, až ukazatel [6-2] ukazuje požadovanou hloubku frézování.
▶ Hloubkový doraz upevněte čelistovou pákou [6-3] v příslušné poloze.
▶ Povolte otočný knoflík [6-1] .
Elektrické nářadí je nyní ve výchozí poloze.
Podle potřeby nastavte hloubku frézování otáčením ovládacího kolečka [6-8].
i Otočením ovládacího kolečka o jednu čárku se hloubka frézování změní o 0,1 mm. Úplné otočení znamená změnu o 1 mm. Kroužek stupnice [6-7] lze pro nastavení na „nulu“ otáčet samostatně. Tři značky [6-4] ukazují na hraně [6-5] maximální rozsah nastavení ovládacího kolečka (20 mm) a střední polohu.
7.5 Předfrézování / jemné frézování
Pevný doraz C má dvě úrovně dorazu s výškovým rozdílem 2 mm. To umožňuje frézování hloubky nastavené pomocí dorazu C ve dvou krocích:
Předfrézování
▶ Elektrické nářadí spustte až na úroveň dorazu [7-1].
Konečné frézování
▶ Elektrické nářadí spustte až na úroveň dorazu [7-2].
i Frézování tak lze provádět s velkou hloubkou a přesto dobrou kvalitou povrchu. Konečná hloubka frézování je dána nastavením úrovně dorazu [7-2].
7.6 Jemné nastavení pro obrábění hran
Pro použití fréz s vodicím kuličkovým ložiskem je elektrické nářadí vybaveno speciálním jemným nastavením. Lze tak např. rychle a jednoduše nastavit přesný přechod při zaoblování hran bez výstupku, viz obrázek [8].
Přesné nastavení hloubky frézování
- Nejprve provedte hrubé nastavení hloubky frézování.
▶ Provedte zkušební frézování.
▶ Povolte čelistovou páku [9-2].
▶ Hloubkový doraz [9-3] přitlačte proti pevnému dorazu C [9-5].
▶ Hloubkový doraz upevněte s výstředníkem [9-4] na stupňový doraz (otočte ve směru hodinových ručiček).
▶ Utáhněte čelistovou páku [9-2] .
▶ Povolte otočný knoflík [9-1]
▶ Otočením ovládacího kolečka [9-6] nastavte přesnou hloubku frézování.
① Nastavení hloubky frézování v obou směrech je možné díky spojením hloubkového a stupňového dorazu.
▶ Utáhněte otočný knoflík [9-1].
▶ Povolte výstředník [9-4] (otočte proti směru hodinových ručiček).
- Příp. provedte další zkušební frézování a nastavení.
7.7 Odsávání
VAROVÁNÍ
Ohrožení zdraví působením prachu
▶ Nikdy nepracujte bez odsávání.
▶ Pracujte pouze s funkčním krytem třísek [10-2].
▶ Při prašných pracích používejte respirátor.
▶ Dodržujte národní předpisy.
K odsávacímu hrdlu [10-4] lze připojit mobilní vysavač Festool s průměrem odsávací hadice 36 mm nebo 27 mm (doporučujeme 36 mm kvůli menšímu riziku ucpání).
Odsávací hrdlo [10-4] nasad'te podle obrázku [10]. Odsávací hrdlo lze otáčet v rozsahu [10-3].
POZOR! Když se nepoužívá antistatická sací hadice, může docházet k elektrostatickým výbojům. Uživatel může dostat zásah elektrickým
proudem a může se poškodit elektronika elektrického nářadí.
Kryt třísek
Kryt třísek [10-2] lze nechat zaskočit v horní poloze, např. pro výměnu frézy.
Kryt třísek posuňte nahoru, až zaskočí, nebo elektrické nářadí až nadoraz dolů.
Pro zlepšení účinnosti odsávání spustte kryt třísek při práci dolů.
▶ Páku [10-1] zatlačte ve směru k rukojeti.
Lapač třísek KSF-OF
S lapačem třísek KSF-OF [11-1] (částečně příslušenství) lze při frézování hran zvýšit účinnost odsávání. Maximální průměr frézy je 78 mm.
Montáž se provádí obdobně jako nasazení kopírovacího kroužku, viz kapitolu 8.3.
Kryt lze obloukovou pilou odříznout podél drážek [11-2] a příslušně zmenšit. Lapač třísek lze potom u vnitřních poloměrů používat do minimálního poloměru 52 mm.
8 Práce s elektrickým nářadím
Při práci dodržujte všechny bezpečnostní pokyny uvedené za začátku, včetně ná- sledujících zásad:
– Elektrické nářadí vedte proti obrobku, jen pokud je zapnuté.
- Před prací zajistěte, aby byla čelistová páka [1-6] utažená a výstředník [1-7] povolený.
- Obrobek upevněte vždy tak, aby se při práci nemohl pohybovat.
- Při práci držte elektrické nářadí vždy oběma rukama za rukojeti [2-4]. Takováto manipulace je důležitým předpokladem pro přesnou práci a nezbytné pro zanoření.
- Frézujte pouze nesousledně (směr posuvu elektrického nářadí ve směru řezu nástroje, obrázek [15]).
8.1 Frézování
▶ Nastavte požadovanou hloubku frézování, viz kapitolu 7.4.
▶ Zapněte elektrické nářadí.
▶ Povolte otočný knoflík [1-3].
▶ Zatlačte elektrické nářadí až na doraz dolů.
▶ Elektrické nářadí utažením otočného knoflíku [1-3] upevněte v této poloze.
▶ Pomalu a rovnoměrně zanořte do obrobku.
▶ Provedte frézování.
▶ Povolte otočný knoflík [1-3].
▶ Přesuňte elektrické nářadí pomalu až na doraz nahoru (vynoření).
Český
▶ Vypněte elektrické nářadí.
8.2 Frézování s bočním dorazem
Boční doraz (částečně příslušenství) se používá pro frézování rovnoběžné s hranou obrobku.
▶ Obě vodicí tyče [12-4] se dvěma otočnými knoflíky [12-2] upevněte k bočnímu dorazu.
▶ Vodicí tyče zasuňte na požadovaný rozměr do drážek stolu frézky a upevněte otočným knoflíkem [12-1].
Jemné nastavení
Povolte otočný knoflík [12-7] a ovládacím kolečkem [12-5] provedte jemné nastavení. Kroužek stupnice [12-6] má stupnici po 0,1 mm. Při zadržení ovládacího kolečka lze kroužkem stupnice otáčet samostatně a nastavit jej na „nulu“. Stupnice [12-3] ukazuje nastavení v milimetrech.
▶ Po úspěšném jemném nastavení otočný knoflík [12-7] utáhněte.
Obě vodicí čelisti [13-3] nastavte tak, aby jejich vzdálenost od frézy byla cca 5 mm. Přitom povolte šrouby [13-2] a po provedeném nastavení je opět utáhněte.
- Pouze při frézování na hraně: Kryt odsávání [13-1] posuňte zezadu na boční doraz, až zaskočí, a na odsávací hrdlo [13-4] připojte odsávací hadici s průměrem 27 mm nebo 36 mm. Alternativně nechte odsávací hadici na odsávacím hrdle elektrického nářadí.
8.3 Kopírovací frézování
Pro frézování se šablonami se používá horní frézka s namontovaným kopírovacím kroužkem (příslušenství).
① Kopírovací kroužky lze používat se sério-vou pracovní deskou. Pro zlepšení podpěry je jako příslušenství k dispozici speciální pracovní deska.
Nasazení kopírovacího kroužku
UPOZORNĚNÍ
Nebezpečí úrazu
Příliš velká fréza poškozuje kopírovací kroužek a může způsobit nehody.
▶ Dbejte na to, aby nasazená fréza prošla ot-vorem kopírovacího kroužku.
▶ Elektrické nářadí položte na bok na stabilní plochu.
▶ Povolte páku [14-4] .
▶ Sejměte pracovní desku [14-1].
▶ Páku [14-4] opět uvolněte.
▶ Kopírovací kroužek [14-3] nasadte ve správné poloze do stolu frézky.
- Pracovní desku nasadte s lamelami [14-2] do stolu frézky.
- Pracovní desku zatlačte do stolu frézky, až zaskočí.
Přesah Y (obrázek [15]) obrobku vůči šabloně se vypočítá takto:
$$ Y = (\varnothing \text { kopírovacího kroužku } - \varnothing \text { frézy }) / 2 $$
8.4 Obrábění hran
Pro obrábění hran se frézy do elektrického nářadí nasazují s vodicími kuličkovými ložisky. Přitom je elektrické nářadí vedeno tak, aby se vodicí kuličkové ložisko odvalovalo po obrobku. Při obrábění hran pro zlepšení odsávání vždy používejte lapač třísek KSF-OF.
8.5 Frézování s vodicím systémem FS
Vodicí systém (částečně příslušenství) usnadňuje frézování přímých drážek.
▶ Vodicí lištu upevněte šroubovými svěrka-mi [16-4] na obrobek.
▶ Pracovní desku [16-3] pro vodicí doraz nasadte do stolu horní frézky (viz kapitolu 8.6). Tato pracovní deska má výstupek, který vyrovnává výšku vodicí lišty.
▶ Obě vodicí tyče [16-6] upevněte s otočnými knoflíky [16-5] a [16-9] na vodicí doraz.
▶ Povolte otočný knoflík [16-1].
▶ Vodicí tyče [16-6] zavedte do drážek stolu frézky.
▶ Horní frézku s vodicím dorazem nasadte na vodicí lištu.
Podle potřeby nastavte šroubovákem na obou vodicích čelistech [16-2] vůli vodicího dorazu na vodicí liště.
▶ Horní frézku posuňte po vodicích tyčích až k požadované vzdálenosti frézy od vodicí lišty. Dbejte na to, aby mezi přední hranou vodicí lišty a frézou, příp. drážkou, byl bezpečnostní odstup X – obrázek [16] o velikosti 5 mm.
▶ Utáhněte otočný knoflík [16-1].
▶ Povolte otočný knoflík [16-10].
- Otáčením ovládacího kolečka [16-7] nastavte přesnou vzdálenost X. Přidržte ovládací kolečko [16-7], abyste stupnici [16-8] samostatně otáčeli pro „vynulování“.
▶ Utáhněte otočný knoflík [16-10].
8.6 Výměna pracovní desky
Festool nabízí pro různé aplikace speciální pracovní desky (příslušenství).
- Elektrické nářadí položte na bok na stabilní plochu.
▶ Povolte páku [14-4].
▶ Sejměte pracovní desku [14-1] .
▶ Páku [14-4] opět uvolněte.
- Pracovní desku nasadte s lamelami [14-2] do stolu frézky.
- Pracovní desku zatlačte do stolu frézky, až zaskočí.
i Při prvním použití pracovní desky: Odstraňte ochrannou fólii!
9 Údržba a ošetřování
VAROVÁNÍ
Nebezpečí poranění elektrickým proudem
▶ Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky!
▶ Všechny práce údržby a opravy, které vyžadují otevření krytu, smí provádět pouze autorizovaný zákaznický servis.
Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/sluzby
Používejte jen originální náhradní díly Festool! Obj. č. na: www.festool.cz/sluzby
Nářadí je vybaveno speciálními samovypínacími uhlíky. Jsou-li opotřebené, automaticky se přeruší napájení a nářadí se zastaví.
Dodržujte následující pokyny:
- Případnou výměnu síťového připojení elektrického nářadí musí provádět výrobce nebo autorizovaný zákaznický servis, aby nedošlo k ohrožení bezpečnosti.
▶ Poškozené ochranné prvky a díly musejí být odborně opraveny nebo vyměněny kvalifikovaným servisem, pokud není v návodu k obsluze uvedeno jinak.
▶ Pro zajištění cirkulace vzduchu musí být chladicí otvory v krytu vždy volné a čisté.
10 Příslušenství
Používejte pouze originální nástroje a příslušenství Festool. Používáním méně kvalitních nástrojů a příslušenství od jiných výrobců se může zvýšit nebezpečí poranění a dojít k výraznému nevyvážení, na základě kterého se zhorší kvalita pracovních výsledků a zvýší opotrebení elektrického nářadí.
Objednací čísla pro příslušenství a nářadí naleznete ve svém katalogu Festool nebo na internetu na www.festool.cz.
11 Životní prostředí
Nářadí nevyhazujte do domovního odpadu! Nářadí, příslušenství a obaly odevzdejte k ekologické recyklaci. Dodržujte vnitrostátní předpisy.
Pouze EU: Podle evropské směrnice o odpadních elektrických a elektronických zařízeních a provádění v národním právu se musí staré elektrické nářadí shromažďovat odděleně a odevzdat k ekologické recyklaci.
Informace k REACH: www.festool.com/reach
Spis treści
1 Symbole....108
