OF 2200 EBPlus - Fräsmaskin FESTOOL - Gratis bruksanvisning och manual

Produkttyp	Doppelfräs (sänkfräs)
Märke	Festool
Modell	OF 2200 EBPlus
Upptagen effekt	2200 W
Rotationshastighet	10 000 – 22 000 varv/min (kontinuerlig inställning)
Maximal tomgångshastighet	23 000 varv/min
Fräsdjup (snabbinställning)	80 mm
Mikrometerdjupinställning	20 mm (0,1 mm per steg)
Maximalt fräsdiameter	89 mm
Axelgänga	M22 x 1,0
Vikt (enligt EP-TA 01:2014)	8,3 kg
Elektrisk matning	230 V, 50/60 Hz (beroende på modell)
Skyddsklass	II
Ljudtrycksnivå (LpA)	93 dB(A) (osäkerhet K=3 dB)
Ljudeffektnivå (LwA)	104 dB(A)
Vibrationsemissionsvärde (ah)	< 2,5 m/s² (K=1,5 m/s²)
Elektronisk broms	Ja (stopp på ~2 s)
Återstartsskydd	Ja
Termisk säkring	Ja (effektreducering vid överhettning)
Dammsugningsanslutning	Diameter 27 mm eller 36 mm
Bearbetningsbara material	Trä, plast, aluminium, gipsskivor
Löpande underhåll	Rengöring av ventilationsöppningar; byte av kolborstar

Vanliga frågor - OF 2200 EBPlus FESTOOL

Hur ställer man in fräsdjupet på OF 2200 EBPlus?

Inställningen görs i två steg: först definiera nollpunkten genom att placera fräsen på ett plant underlag och sänka fräsen tills den nuddar. Därefter höj djupanslaget till önskat värde och dra åt låsspaken. Mikrometerinställning är möjlig via ratt (1 steg = 0,1 mm).

Vilka fräsar kan jag använda med denna fräs?

Använd endast Festool-fräsar eller sådana som överensstämmer med EN 847-1. Skaftdiametern måste matcha den monterade spännhylsan (6,0 / 6,35 / 8,0 / 9,53 / 10,0 / 12,0 / 12,7 mm). Använd aldrig fräsar som är spruckna, deformerade eller vars maxvarvtal är lägre än inställt varvtal.

Hur byter man fräsen?

Koppla bort apparaten. Lyft skyddskåpan, tryck in spindellåset (höger sida för lossning), lossa sedan kopplingsmuttern med en 24 mm fast nyckel. Byt fräsen, tryck in den till märket och dra åt muttern genom att aktivera spindellåset på vänster sida. Använd skyddshandskar.

Hur rengör och underhåller man apparaten?

Före allt underhåll, dra ur kontakten. Rengör regelbundet ventilationsöppningarna för att säkerställa luftflöde. Kolborstarna byts automatiskt; om apparaten stannar, lämna över bytet till en auktoriserad serviceverkstad. Använd endast original Festool-reservdelar.

Vad gör man om motorn överhettas?

Den termiska säkringen minskar då strömförsörjningen och hastigheten för att möjliggöra kylning genom ventilation. Apparaten fortsätter att fungera med reducerad effekt. Efter avkylning startar den automatiskt igen. Om problemet kvarstår, kontrollera att ventilationsöppningarna inte är blockerade.

Hur använder man sidostoppet för parallellfräsning?

Lås de två styrstängerna på sidostoppet med vredknapparna. För in stängerna i fräsbordets spår till önskat mått och dra åt. För mikrometerinställning, lossa det avsedda vredet och vrid ratten (gradering 0,1 mm). Justera styrkäftarna till cirka 5 mm bortom fräsen.

Hur ansluter man dammsugningen?

Anslut en Festool-dammsugarslang med diameter 27 mm eller 36 mm till anslutningen på apparaten. Använd företrädesvis en antistatisk slang för att undvika statisk elektricitet. För kantfräsning, montera spånavledningsanordningen KSF-OF.

Kan jag fräsa aluminium med denna fräs?

Ja, under förutsättning att säkerhetsåtgärderna följs: installera en jordfelsbrytare, använd en dammsugare med antistatisk slang, avlägsna regelbundet dammavlagringar i motorhuset och använd skyddsglasögon. Rekommenderad hastighet är låg (lägen 1 till 3).

Hur ställer man in rotationshastigheten?

Vrid på ratten [1-11] för kontinuerlig inställning mellan 10 000 och 22 000 varv/min. Anpassa hastigheten efter material och fräsdiameter. Till exempel, för hårt trä med fräs 10-30 mm, använd lägena 6 till 4. Se tabellen i bruksanvisningen för optimala inställningar.

Hur byter man kolborstarna på OF 2200 EBPlus?

Kolborstarna har automatisk avstängning: när de är slitna stannar apparaten. Byte måste utföras av en auktoriserad Festool-serviceverkstad. Försök inte byta dem själv, eftersom det kräver öppning av höljet och specialdelar.

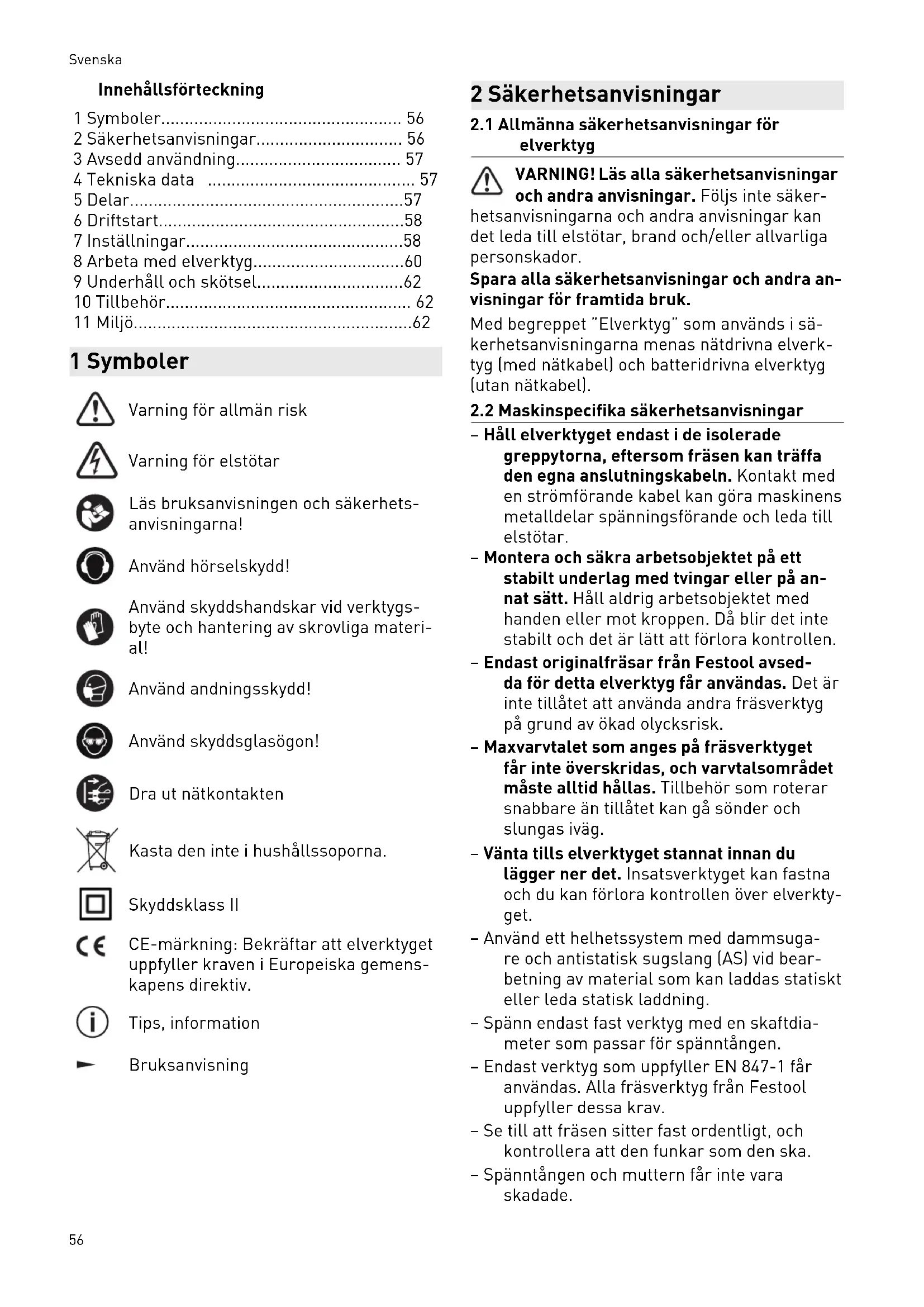

BRUKSANVISNING OF 2200 EBPlus FESTOOL

Innehållsförteckning

1 Symboler.... 56
2 Säkerhetsanvisningar.... 56
3 Avsedd användning.... 57
4 Tekniska data 57
5 Delar....57
6 Driftstart....58
7 Inställningar....58
8 Arbeta med elverktyg....60
9 Underhåll och skötsel....62
10 Tillbehör.... 62
11 Miljö....62

1 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna!

Använd hörselskydd!

Använd skyddshandskar vid verktygsbyte och hantering av skrovliga material!

Använd andningsskydd!

Använd skyddsglasögon!

Dra ut nätkontakten

Kasta den inte i hushållssoporna.

Skyddsklass II

CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemenskapens direktiv.

Tips, information

Bruksanvisning

2.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker-

hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar

• Håll elverktyget endast i de isolerade greppytorna, eftersom fräsen kan träffa den egna anslutningskabeln. Kontakt med en strömförande kabel kan göra maskinens metalldelar spänningsförande och leda till elstötar.
• Montera och säkra arbetsobjektet på ett stabilt underlag med tvingar eller på annat sätt. Håll aldrig arbetsobjektet med handen eller mot kroppen. Då blir det inte stabilt och det är lätt att förlora kontrollen.
• Endast originalfräsar från Festool avsedda för detta elverktyg får användas. Det är inte tillåtet att använda andra fräsverktyg på grund av ökad olycksrisk.
• Maxvarvtalet som anges på fräsverktyget får inte överskridas, och varvtalsområdet måste alltid hållas. Tillbehör som roterar snabbare än tillåtet kan gå sönder och slungas iväg.
• Vänta tills elverktyget stannat innan du lägger ner det. Insatsverktyget kan fastna och du kan förlora kontrollen över elverktyget.
• Använd ett helhetssystem med dammsuga-re och antistatisk sugslang (AS) vid bear-betning av material som kan laddas statiskt eller leda statisk laddning.
• Spänn endast fast verktyg med en skaftdiameter som passar för spänntången.
• Endast verktyg som uppfyller EN 847-1 får användas. Alla fräsverktyg från Festool uppfyller dessa krav.
  – Se till att fräsen sitter fast ordentligt, och kontrollera att den funkbar som den ska.
• Spänntången och muttern får inte vara skadade.

- Fräsverktyg som är deformerade eller har sprickor får inte användas.

Använd lämplig personlig skyddsutrustning: hörselskydd, skyddsglasögon, andningsskydd vid dammalstrande arbeten, arbetshandskar vid bearbetning av skrovligt material och vid verktygsbyte.

2.3 Aluminiumbearbetning

Vid bearbetning av aluminium ska följande säkerhetsåtgärder vidtas:

• Anslut verktyget via en jordfelsbrytare (FI, PRCD).
• Anslut elverktyget till en lämplig dammsugare med antistatisk utsugsslang.
• Ta bort dammavlagringar inuti motorhuset med jämna mellanrum.

- Anvård skyddsglasögon!

2.4 Emissionsvärden

De enligt EN 62841 fastställda värdena uppgår vanligtvis till:

Ljudtrycksnivå L _PA = 93 dB(A)

Ljudeffektnivå L _WA = 104 dB(A)

Osäkerhet K = 3 dB

OBS!

Buller vid arbetet

Hörselskador

▶ Använd hörselskydd.

Vibrationsemissionsvärde a_h (vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841:

$$ a _ {h} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De angivna emissionsvärdena (vibration, oljud)

• används för maskinjämförelse,
• kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet,
• representerar elverktygets huvudsakliga användningsområden.

OBS!

Emissionsvärdena kan avvika från de angivna värdena. Det beror på hur verktyget används och typen av arbetsobjekt.

• Man måste bedöma den faktiska belastningen under hela driftcykeln.
  ▶ Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna.

3 Avsedd användning

Handöverfräsen är avsedd för fräsning av trä, plast och träliknande material.

Med de speciellt avsedda fräsverktygen som finns hos Festool kan även aluminium och gips-skivor bearbetas.

Detta elverktyg får uteslutande användas av fackmän eller därtill undervisade personer.

Vid felaktig användning ligger ansvaret på användaren.

4 Tekniska data

Handöverfräs OF 2200 EB

Effekt 2200 W *

Varvtal 10000 -

22000 varv/min

Varvtal max. (tomgång) 23000 varv/min

Snabbjustering av djup 80 mm
Fininställning av djup 20 mm
Drivaxelns anslutnings-gänga	M22x1,0
Fräsdiameter i mm max. 89 mm
Vikt enligt EPTA-procedur 01:2014:	8,3 kg

* OF 2200 EB GB 110 V märkström 16 A.

5 Delar

[1-1] Ratt fininställning
[1-2] Skala fininställning
[1-3] Vred höjdjustering
[1-4] Skala djupanslag
[1-5] Djupanslag med markör
[1-6] Klämspak djupanslag

Svenska

[1-7] Excenter för koppling av djupanslag och steganslag

[1-8] Steganslag

[1-9] Manöverspak för byte av glidsula

[1-10] Spindelstopp

[1-11] Varvtalsratt

[2-1] Spärrknapp strömbrytare

[2-2] Strömbrytare

[2-3] Spak för låsning av skyddskåpa

[2-4] Handtag

[2-5] Utsugsanslutning

De angivna bilderna finns i början och slutet av bruksanvisningen.

Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen.

6 Driftstart

WARNING!

Otillåten spänning eller frekvens!

Olycksrisk

• Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten.
  ▶ I Nordamerika får endast Festool-verktyg med märkspänning 120 V / 60 Hz användas.

6.1 Start/avstängning

Knappen [2-2] används som strömbrytare (intryckt = TILL, uppsläppt = FRÅN).

För kontinuerlig drift kan man låsa strömbrytaren spärrknappen [2-1]. Om man trycker ännu en gång på strömbrytaren så lossas spärren igen.

7 Inställningar

WARNING!

Risk för personskador, elstötar

- Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

7.1 Elektronik

Varvtalsreglering

Varvtalet kan ställas in steglöst med rat- ten [1-11] inom varvtalsområdet (se Tekniska data).

På så sätt kan skärhastigheten anpassas optimalt till materialet.

Material Fräsdiameter [mm] Rekom-
	10 - 30	50 - 89
	30	50
	Inställningsrattens läge
Hårt trä 6 - 4 5 - 3 3 - 1 Hårdmetall
		(HSS)
Mjukt trä 6 - 5 6 - 4 5 - 3 HSS (härd-
		metall)
Spånski- vor, ytbe- handlade	6 - 5 6 - 4 4 - 2 HW
Plast 6 - 4 6 - 3 3 - 1 HW
Alumini- um	3 - 1 3 - 1 2-1 HSS (härd-
		metall)
Gipsskivor 2 - 1 1 1 HW

Temperatursäkring

Om motortemperaturen blir för hög reduceras strömtillförseln och varvtalet. Elverktyget fortsätter gå på lägre effekt för att snabbt kunna kylas ner av motorfläkten. När elverktyget har svalnat återgår det automatiskt till normal effekt igen.

Omstartspärr

Den inbyggda omstartspärren förhindrar att elverktyget startar av sig självt om strömbrytaren råkar vara intryckt efter ett strömavbrott. Man måste då först koppla från elverktyget och sedan koppla till det igen.

På grund av den inbyggda omstartspärren kan elverktyget inte kopplas till eller från via en extern kontaktmodul.

Broms

OF 2200 EB har en elektronisk broms. Efter frånkopplingen bromsar elektroniken in spindeln med verktyget helt på ca 2 sekunder.

7.2 Verktygsbyte

OBS!

Risk för skador på grund av heta och vassa insatsverktyg

▶ Använd inte slöa eller defekta verktyg.
- Använd skyddshandskar när du hanterar insatsverktyget.

Lägg elverktyget på sidan för att byta verktyg.

Manövrera spindelstoppet [3-1] endast när elverktyget är avstängt.

Sätta i verktyget

Sätt in fräsverktyget ([3-4] och [3A-1]) så längt som möjligt, men minst till markeringen på frässkaften, i den öppna spänntången [3A-2].

① Om spänntången [3A-2] inte syns på grund av spännmuttern [3A-3], måste fräsverktyget sättas in i spänntången minst så långt att markeringen ∨ inte längre sticker ut över spännmuttern.

- Tryck på kontakten till spindelstoppet [3-1] på vänster sida [B].

▶ Dra åt spännmuttern [3-3] med en gaffelnyckel NV 24.

i Spindelstoppet blockerar bara motorspindeln i en riktning i taget. Därför behöver skruvnyckeln inte lyftas när spännmuttern ska lossas eller dras åt, utan kan röras fram och tillbaka som ett spärrskaft.

Ta av verktyget

▶ Skjut upp spånskyddskåpan [3-2] tills den hakar fast.
- Tryck på kontakten till spindelstoppet [3-1] på höger sida [A].
- Lossa spännmuttern [3-3] med en gaffelnyckel NV 24 tills ett motständ känns. Övervinn motståndet genom att fortsätta vrida gaffelnyckeln.
▶ Ta ut fräsen.

7.3 Byta spänntång

Det finns spänntänger för följande skaftdiametrar: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.

• Skjut upp spånskyddskåpan [4-2] tills den hakar fast.
• Tryck på kontakten till spindelstoppet [4-1] på höger sida [A].
• Skruva av spännmuttern [4-3] helt och ta av den tillsammans med spänntången [4-4]. Ta aldrig isär spännmuttern och spänntången, eftersom de bildar en enhet.
  ▶ Sätt i en ny spänntång endast med monterad och fasthakad spännmutter i spindeln.
• Skruva i spännmuttern lätt. Dra inte åt den om ingen fräs är isatt!

7.4 Ställa in fräsdjupet

Fräsdjupet ställs in i två steg:

Ställa in nollpunkten

- Öppna klämspaken [5-2] så att djupanslaget [5-3] kan röra sig fritt.

▶ Ställ handöverfräsen på ett plant underlag (referensyta). Lossa vredet [5-1] och tryck ner elverktyget tills fräsen när underlaget.
- Spänn fast elverktyget i detta läge genom att dra åt vredet [5-1].
- Tryck djupanslaget [5-3] mot ett av de tre fasta lägena på det vridbara steganslaget [5-4].
▶ Tryck ner markören [5-5] så att den pekar på 0 mm på skalan [5-7].

i Om nolläget inte stämmer kan det justeras med skruven [5-6] på markören.

Höjden på två av de tre fasta lägena [7] (A och B) kan ställas in individuellt.

i Det fasta läget C har en avsats för förfräsning – se kapitel 7.5.

Fastställa fräsdjupet

▶ Vrid djupanslaget [6-6] uppåt tills markören [6-2] visar önskat fräsdjup.
- Spänn fast djupanslaget i detta läge med klämspaken [6-3].
▶ Lossa vredet [6-1].

Nu är elverktyget i utgångsläget.

- Justera vid behov fräsdjupet genom att vri-da på inställningsratten [6-8].

När man vrider inställningsratten ett markeringsstreck ändras fräsdjupet med 0,1 mm. Ett helt varv ger 1 mm.

Skalringen [6-7] kan vridas separat för att ställas på "noll".

De tre markeringarna [6-4] visar på kan- ten [6-5] inställningsrattens (20 mm) maxi-imala inställningsområde och mittläget.

7.5 För-/finfräsning

Det fasta läget C har två anslagsnivåer med en höjdskillnad på 2 mm. På så sätt kan man fräsa i två steg med fräsdjupet som ställts in med läge C:

Förfräsning

▶ Sänk ner elverktyget till anslagsnivån [7-1] .

Slutfräsning

▶ Sänk ner elverktyget till anslagsnivån [7-2] .

Så här man fräsa snabbt med ett stort fräsdjup och ändå få en bra ytkvalitet. Det slutliga fräsdjupet beror på inställningen av anslagsnivån [7-2].

7.6 Fininställning för kantbearbetning

Elverktyget har en speciell fininställning för användning av fräsverktyg med styrkullager. Med

Svenska

den ställer man till exempel snabbt och enkelt in en exakt övergång vid kantavrundning utan avsats, se bild [8].

Ställa in fräsdjupet exakt

▶ Ställ först in fräsdjupet grovt.
▶ Gör en provfräsning.
▶ Öppna klämspaken [9-2].
- Tryck djupanslaget [9-3] mot det fasta läget C [9-5].
- Kläm fast djupanslaget med excentern [9-4] på steganslaget (vrid medurs).
▶ Stäng klämspaken [9-2] .
▶ Lossa vredet [9-1].
▶ Ställ in fräsdjupet exakt med inställningsratten [9-6].

i Fräsdjupet kan ställas in i båda riktningar genom kopplingen mellan djupanslaget och steganslaget.

▶ Stäng vredet [9-1].
▶ Öppna excentern [9-4] (vrid moturs).
▶ Gör vid behov ytterligare provfräsningar och inställningar.

7.7 Dammsugning

WARNING!

Hälsorisk på grund av damm

▶ Arbeta aldrig utan utsug.
- Arbeta endast med en fungerande spånskyddskåpa [10-2].
- Använd alltid andningsskydd vid dammalstrande arbeten.
▶ Följ de nationella bestämmelserna.

Till sugadaptern [10-4] kan man ansluta en Festool-dammsugare med en sugslangsdiameter på 36 mm eller 27 mm (36 mm rekommenderas på grund av den lägre risken för tilltäppning). Montera sugadaptern [10-4] enligt bild [10]. Sugadaptern kan vridas vid [10-3].

OBS! Om man inte använder antistatisk ut-sugsslang kan statisk uppladdning förekomma. Användaren kan få en elstöt och elverktygets elektronik kan skadas.

Spånskyddskåpa

Spånskyddskåpan [10-2] kan hakas fast i ett övre läge, t.ex. för fräsbyte.

- Skjut upp spånskyddskåpan tills den hakar fast eller tryck ner elverktyget helt.

Sänk ner spånskyddskåpan under arbetet för att förbättra utsuget.

▶ Tryck spaken [10-1] i riktning mot handtaget.

Spånuppsamlare KSF-OF

Med spånuppsamlaren KSF-OF [11-1] (delvis tillbehör) kan utsuget bli effektivare vid kantfräsning. Den maximalt möjliga fräsdiametern är 78 mm.

Den monteras på samma sätt som när man sätter i kopierringen, se kapitel 8.3.

Huven kan kapas med en bygelsåg utmed spåren [11-2] för att bli mindre. Spånuppsamlaren kan då användas för innerradier ner till en minimiradie på 52 mm.

8 Arbeta med elverktyg

Följ alla säkerhetsanvisningar och dessa regler:

• Elverktyget måste vara tillkopplat när det förs mot arbetsobjektet.
• Kontrollera före arbetet att klämspaken [1-6] är stängd och excentern [1-7] öppen.
• Sätt alltid fast arbetsobjektet så att det inte kan röra sig under arbetet.
• Håll alltid elverktyget med båda händerna på handtagen [2-4] under arbetet. Det är en förutsättning för att kunna arbeta exakt och för sänkningen.
• Fräs endast mot rotationsriktningen (elverktygets matningsriktning i verktygets snittriktning, bild [15]).

8.1 Fräsa

▶ Ställ in önskat fräsdjup (se kapitel 7.4).
▶ Starta elverktyget.
▶ Lossa vredet [1-3].
▶ Tryck ner elverktyget så långt det går.
- Spänn fast elverktyget i detta läge genom att dra åt vredet [1-3].
- Sänk långsamt och jämnt ner elverktyget i arbetsobjektet.
▶ Gör fräsningen.
▶ Lossa vredet [1-3].
- Dra långsamt elverktyget uppåt så långt det går.
▶ Stäng av elverktyget.

8.2 Fräsa med parallellanslag

Parallellanslaget (delvis tillbehör) används för att fräsa parallellt med arbetsobjektets kant.

• Spänn fast de båda styrstängerna [12-4] med vreden [12-2] på parallellanslaget
  ▶ Sätt i styrstängerna till önskat mått i fräs-bordets spår och dra åt med vredet [12-1].

Fininställning

▶ Lossa vredet [12-7] för att göra en fininställning med inställningsratten [12-5]. För detta har skalringen [12-6] en 0,1 mm-skala. Genom att hålla fast inställningsratten kan man vrida skalringen separat till "noll". Skalan [12-3] visar justeringen i millimeter.
▶ Dra åt vredet [12-7] efter fininställningen.
▶ Ställ in båda styrbackarna [13-3] så att deras avständ till fräsen är ca 5 mm. Lossa då skruvarna [13-2] och dra åt dem igen efter inställningen.
▶ Endast vid fräsning utmed kanten: Skjut på utsugskåpan [13-1] bakifrån på parallel-lanslaget tills den hakar fast, och anslut en sugslang med 27 mm eller 36 mm till sugadaptern [13-4]. Sugslangen kan också lämnas kvar på elverktygets sugadapter.

8.3 Kopierfräsning

För fräsning med schabloner använder man handöverfräsen med inbyggd kopierring (tillbehör).

① Kopierringarna kan användas med standardglidsulan som medföljer. För att förbättra anliggningen finns en speciell glidsula som tillbehör.

Sätta i kopierringen

OBS!

Olycksrisk

Om fräsverktyget är för stort skadar det kopierringen och kan leda till olyckor.

- Kontrollera att fräsverktyget passar i kopierringens öppning.

• Lägg elverktyget på sidan på ett stabilt underlag.
  ▶ Lossa spaken [14-4].
  ▶ Ta av glidsulan [14-1].
  ▶ Släpp spaken [14-4] igen.
• Lägg i kopierringen [14-3] i korrekt läge i fräsbordet.
• Lägg i glidsulan med fästena [14-2] i fräs-bordet.
• Tryck på glidsulan tills den hakar fast i fräs-bordet.

Arbetsobjektets övermått Y (bild [15]) till schablonen beräknas så här:

$$ Y = (\varnothing \text { kopierring } - \varnothing \text { fräs }) / 2 $$

8.4 Kantbearbetning

För kantbearbetning används fräsverktyg med styrkullager i elverktyget. Då styr man elverktyget så att styrkullagret rullar på arbetsobjektet. Använd alltid spånuppsamlaren KSF-OF för att förbättra utsuget vid kantbearbetning.

8.5 Fräsa med rälsstyrsystem FS

Rälsstyrsystemet (delvis tillbehör) underlättar fräsning av raka spår.

▶ Fäst styrskenan med skruvtvingar [16-4] på arbetsobjektet.
Sätt i glidsulan [16-3] för rälsanslaget i handöverfrässens bord (se kapitel 8.6). Den här glidsulan har en avsats som utjämnar styrskenans höjd.

- Spänn fast de båda styrstängerna [16-6] med vreden [16-5] [16-9] på parallellanslaget.

▶ Lossa vredet [16-1].

▶ Sätt i styrstängerna [16-6] i fräsbordets spår.

- Sätt handöverfräsen med rälsanslaget på styrskenan.

▶ Ställ vid behov in rälsanslagets spel på styrskenan med en skruvmejsel på de båda styrbackarna [16-2].

- Skjut handöverfräsen längs styrstängerna tills fräsverktyget är på önskat avständ från styrskenan. Se till att det alltid finns ett säkerhetsavständ X, bild [16], på 5 mm mellan styrskenans framkant och fräsen respektive spåret.

▶ Stäng vredet [16-1].

▶ Lossa vredet [16-10].

▶ Ställ in avståndet X exakt genom att vrida på inställningsratten [16-7]. Håll fast inställningsratten [16-7] för att kunna vrida skalan [16-8] separat som "nollställning".

▶ Stäng vredet [16-10] .

8.6 Byta glidsula

Festool har speciella glidsulor (tillbehör) för olika användningsområden.

• Lägg elverktyget på sidan på ett stabilt underlag.
  ▶ Lossa spaken [14-4].
  ▶ Ta av glidsulan [14-1].
  ▶ Släpp spaken [14-4] igen.
  ▶ Lägg i glidsulan med fästena [14-2] i fräs-bordet.
  ▶ Tryck på glidsulan tills den hakar fast i fräs-bordet.

i Innan glidsulan används första gången: Ta av skyddsplasten!

9 Underhåll och skötsel

WARNING!

Risk för personskador, elstötar

• Dra alltid ut nätkontakten före alla underhålls- och servicearbeten på produkten!
• Allt underhålls- och reparationsarbete som kräver att höljet öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

Maskinen är utrustad med självfrånkopplande specialkolborstar. Om de är utnötta bryts strömmen automatiskt och maskinen stängs av.

Observera följande:

• Om verktygets nätkabel behöver bytas ut måste det utföras av tillverkaren eller en auktoriserad serviceverkstad, för att undvika säkerhetsrisker.
• Skadade skyddsanordningar och delar måste repareras eller bytas ut fackmässigt av en auktoriserad serviceverkstad, såvida inget annat anges i bruksanvisningen.
• För att luftcirkulationen ska kunna garanteras måste kylluftöppningarna i höljet alltid hållas öppna och rena.

10 Tillbehör

Använd endast originalinsatsverktyg och tillbehör från Festool. Användning av undermåliga insatsverktyg och tillbehör från andra tillverkare kan leda till ökad risk för personskador och kraftig obalans som försämrar kvaliteten på arbetsresultaten och ökar slitaget på elverktyget.

Beställningsnumren för tillbehör och verktyg hittar du i din Festool-katalog eller på internet under www.festool.se.

11 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvin-

ning. Följ den nationella föreskrifterna.

Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk- tyg källsorteras och återvinnas på ett miljövän- ligt sätt.

Information om REACH: www.festool.com/reach

Sisällys

1 Tunnukset 63

5 Produktets elementer

[1-1] Indstillingshjul finindstilling
[1-2] Skala finindstilling
[1-3] Drejeknap højdeindstilling
[1-4] Skala dybdeanslag
[1-5] Dybdeanslag med viser
[1-6] Klemgreb dybdeanslag

Dansk
