| Produkttype | Stempelfres |
| Merke | Festool |
| Modell | OF 2200 EBPlus |
| Opptatt effekt | 2200 W |
| Rotasjonshastighet | 10 000 – 22 000 o/min (trinnløs justering) |
| Maksimal tomgangshastighet | 23 000 o/min |
| Fressedybde (hurtigjustering) | 80 mm |
| Mikrometrisk dybdejustering | 20 mm (0,1 mm per hakk) |
| Maksimal fræserdiameter | 89 mm |
| Spindelgjenger | M22 x 1,0 |
| Vekt (iht. EP-TA 01:2014) | 8,3 kg |
| Strømforsyning | 230 V, 50/60 Hz (avhengig av modell) |
| Beskyttelsesklasse | II |
| Lydtrykknivå (LpA) | 93 dB(A) (usikkerhet K=3 dB) |
| Lydeffektnivå (LwA) | 104 dB(A) |
| Vibrasjonsemisjonsverdi (ah) | < 2,5 m/s² (K=1,5 m/s²) |
| Elektronisk brems | Ja (stopp på ca. 2 s) |
| Omstartssperre | Ja |
| Termisk sikring | Ja (effektreduksjon ved overoppheting) |
| Støvavsugstilkobling | Diameter 27 mm eller 36 mm |
| Bearbeidbare materialer | Tre, plast, aluminium, gipsplater |
| Rutinemessig vedlikehold | Rengjøring av ventilasjonsåpninger; bytte av kullbørster |
Ofte stilte spørsmål - OF 2200 EBPlus FESTOOL
Brukerspørsmål om OF 2200 EBPlus FESTOOL
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Fres i PDF-format gratis! Finn veiledningen din OF 2200 EBPlus - FESTOOL og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. OF 2200 EBPlus av merket FESTOOL.
BRUKSANVISNING OF 2200 EBPlus FESTOOL
[1-7] Excenter til sammenkobling af dybdeanslag og trinanslag
[1-8] Trinanslag
[1-9] Betjeningsgreb glidesålsskift
[1-10] Spindelstop
[1-11] Hastighedsindstilling
[2-1] Låseknap tænd/sluk-knap
[2-2] Tænd/sluk-knap
Sundhedsfare fra støv
▶ Tryk armen [10-1] i retning af grebet.
Spånfanger KSF-OF

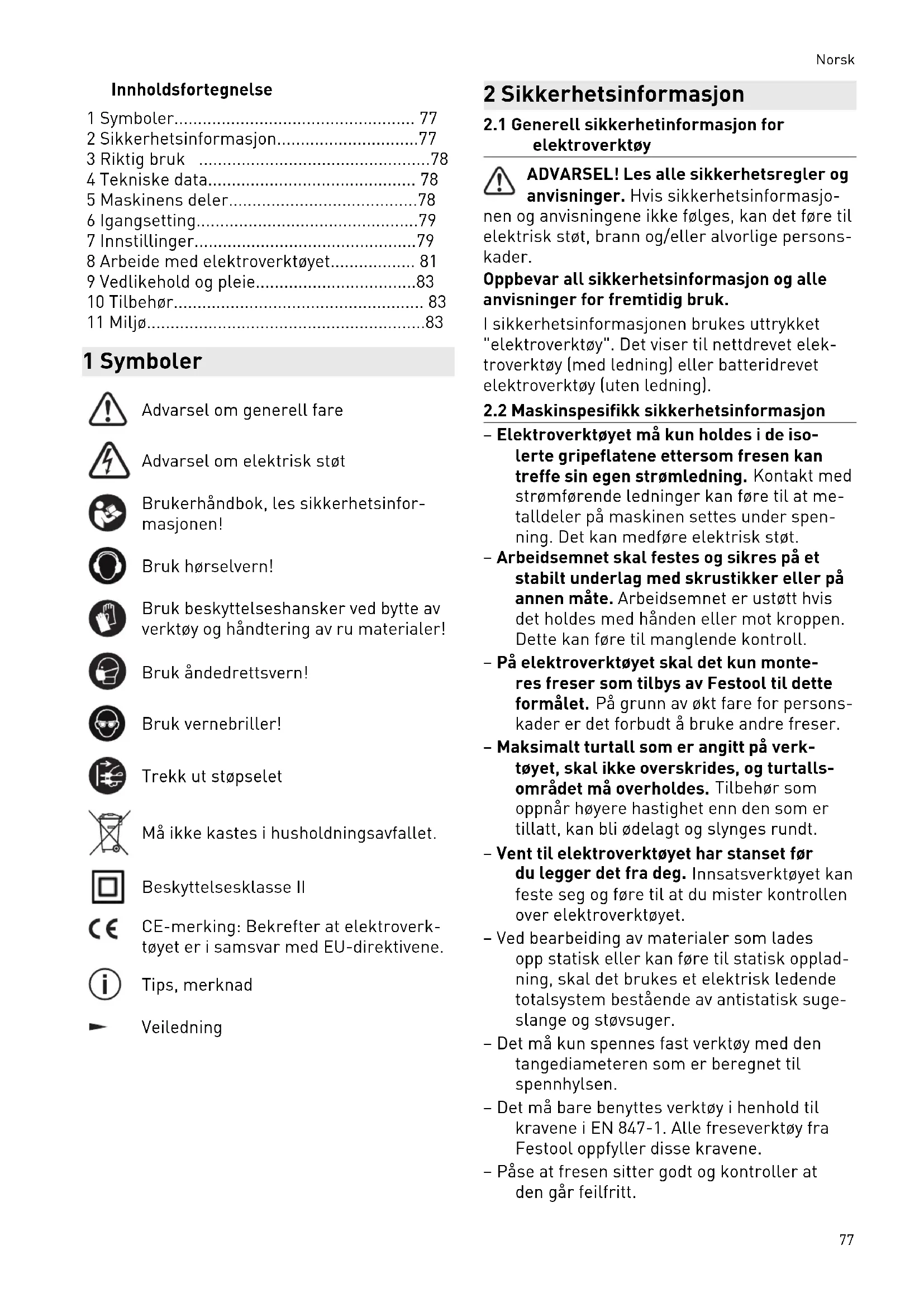

1 Symboler.... 77
2 Sikkerhetsinformasjon....77
3 Riktig bruk 78
4 Tekniske data.... 78
5 Maskinens deler....78
6 Igangsetting....79
7 Innstillinger....79
8 Arbeide med elektroverktøyet.... 81
9 Vedlikehold og pleie....83
10 Tilbehør 83
11 Miljø....83
1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhåndbok, les sikkerhetsinformasjonen!

Bruk hørselvern!

Bruk beskyttelseshansker ved bytte av verktøy og håndtering av ru materialer!

Bruk åndedrettsvern!

Bruk vernebriller!

Trekk ut støpselet

CE-merking: Bekrefter at elektroverk- tøyet er i samsvar med EU-direktivene.

Tips, merknad

Veiledning
2 Sikkerhetsinformasjon
2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjon-
nen og anvisningene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlige personskader.
Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.
I sikkerhetsinformasjonen brukes uttrykket "elektroverktøy". Det viser til nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).
2.2 Maskinspesifikk sikkerhetsinformasjon
- Elektroverktøyet må kun holdes i de isolerte gripeflatene ettersom fresen kan treffe sin egen strømledning. Kontakt med strømførende ledninger kan føre til at metalldeler på maskinen settes under spenning. Det kan medføre elektrisk støt.
- Arbeidsemnet skal festes og sikres på et stabilt underlag med skrustikker eller på annen måte. Arbeidsemnet er ustøtt hvis det holdes med hånden eller mot kroppen. Dette kan føre til manglende kontroll.
- På elektroverktøyet skal det kun monteres freser som tilbys av Festool til dette formålet. På grunn av økt fare for personskader er det forbudt å bruke andre freser.
- Maksimalt turtall som er angitt på verk- tøyet, skal ikke overskrides, og turtalls- området må overholdes. Tilbehør som oppnår høyere hastighet enn den som er tillatt, kan bli ødelagt og slynges rundt.
- Vent til elektroverktøyet har stanset før du legger det fra deg. Innsatsverktøyet kan feste seg og føre til at du mister kontrollen over elektroverktøyet.
- Ved bearbeiding av materialer som lades opp statisk eller kan føre til statisk oppladning, skal det brukes et elektrisk ledende totalsystem bestående av antistatisk sugeslange og støvsuger.
- Det må kun spennes fast verktøy med den tangediameteren som er beregnet til spennhylsen.
- Det må bare benyttes verktøy i henhold til kravene i EN 847-1. Alle freseverktøy fra Festool oppfyller disse kravene.
- Påse at fresen sitter godt og kontroller at den går feilfritt.
Norsk
- Spennhylsen og overfalsmutteren må ikke ha noen skader.
- Freser med sprekker og freser som har endret form, må ikke brukes.

Bruk egnet personlig verneutstyr: Hørselvern, vernebriller, støvmaske ved arbeid som støver, vernehansker ved bearbeiding av råmateriale og ved bytte av verktøy.
2.3 Bearbeidelse av aluminium
Når du arbeider med aluminium, må du av sikkerhetsmessige årsaker ta hensyn til følgende:
- Koble til en jordfeilbryter (FI, PRCD) oppstrøms.
- Koble elektroverktøyet til en egnet avsug- sinnretning med antistatisk sugeslange.
- Fjern støvavleiringer fra motorhuset på elektroverktøyet med jevne mellomrom.

- Brukvernebriller!
2.4 Støyemisjonsverdier
De registrerte verdiene iht. EN 62841 er vanligvis på:
Lydtrykknivå L _PA = 93 dB(A)
Lydeffektnivå L _WA = 104 dB(A)
Usikkerhet K = 3 dB

FORSIKTIG
Støy under arbeidet
Hørselsskadelig
▶ Bruk hørselvern.
Svingningsemisjonsverdi a_h (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 62841:
$$ a _ {h} < 2, 5 m / s ^ {2} $$
$$ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$
De angitte emisjonsverdiene (vibrasjon, støy)
- brukes til å sammenligne maskiner,
- men kan også brukes til en foreløpig vurdering av vibrasjons- og støybelastning ved bruk,
- og representerer de viktigste bruksområdene for elektroverktøyet.

FORSIKTIG
Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktøyet brukes og hvilken type arbeidsemne som bearbeides.
- Den faktiske belastningen under den totale arbeidssyklusen må evalueres.
- Avhengig av den faktiske belastningen må det gjennomføres egnede sikkerhetstiltak for å beskytte brukeren.
3 Riktig bruk
Overfresen er beregnet til fresing av treverk, plast og trelignende materialer.
Ved bruk av de freseverktøyene som står spesifisert i salgsdokumentene fra Festool, kan også aluminium og gips bearbeides.
Dette elektroverktøyet skal bare brukes av fagfolk og opplærte personer.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.
4 Tekniske data
| Overfres OF 2200 EB | |
| Opptatt effekt 2200 W * | |
| Turtall 10000-22000 o/mi | n |
| Maks. turtall (tomgang) 23000 o/min | |
| Hurtigregulering av dybden | 80 mm |
| Fininnstilling av dybden 20 mm | |
| Tilkoblingsgjenge på dri-vakselen | M22x1,0 |
| Fresediameter maks. 89 mm | |
| Vekt iht. EPTA-Procedure 01:2014: | 8,3 kg |
| Overfres OF 2200 EB | |
| Opptatt effekt 2200 W * | |
| Turtall 10000-22000 o/mi | n |
| Maks. turtall (tomgang) 23000 o/min | |
| Hurtigregulering av dybden | 80 mm |
| Fininnstilling av dybden 20 mm | |
| Tilkoblingsgjenge på dri-vakselen | M22x1,0 |
| Fresediameter maks. 89 mm | |
| Vekt iht. EPTA-Procedure 01:2014: | 8,3 kg |
* OF 2200 EB GB 110 V Merkestrøm 16 A.
5 Maskinens deler
[1-1] Reguleringshjulet for fininnstilling
[1-2] Skala for fininnstilling
[1-3] Vrider for høyderegulering
[1-4] Skala for dybdeanlegg
[1-5] Dybdeanlegg med indikator
[1-6] Klemspak for dybdeanlegg
[1-7] Eksenterarm for kobling av dybdeanlegg og trinnanlegg
[1-8] Trinnanlegg
[1-9] Betjeningsspak for bytte av yttersåle
[1-10] Spindelstopp
[1-11] Reguleringshjul for turtall
[2-1] Låseknapp for av/på-bryter
[2-2] Av/på-bryter
[2-3] Spak for låsing av vernedeksel
[2-4] Håndtak
[2-5] Avsugsstuss
Bildene det henvises til, finnes foran og bak i bruksanvisningen.
Det tilbehøret som er avbildet eller beskrevet, følger ikke nødvendigvis med.
6 Igangsetting

ADVARSEL
Ikke tillatt spenning eller frekvens!
Fare for ulykker
▶ Nettspenning og frekvens må stemme overens med angivelsene på typeskiltet.
▶ I Nord-Amerika er det kun tillatt å bruke Festool-maskiner med spenningsangivelsen 120 V / 60 Hz.
6.1 Slå på og av
Knappen [2-2] fungerer som på/av-bryter (trykke = PÅ, slippe = AV).
Hvis du vil at verktøyet skal gå konstant, kan du låse på/av-bryteren med låseknappen [2-1].
Ved å trykke en gang til på på/av-bryteren låser du opp igjen.
7 Innstillinger

ADVARSEL
Skaderisiko, elektrisk støt
- Trekk støpselet ut av stikkontakten før alle typer arbeid på maskinen!
7.1 Elektronikk
Turtallsregulering
Turtallet kan stilles inn trinnløst med dreiebryteren [1-11] i turtallsområdet (se Tekniske data).
Dermed kan du tilpasse sagehastigheten optimalt til materialet som skal bearbeides.
Materiale Fresdiameter [mm] Anbefalt
| 10 - 30 | 30 - 50 | 50 - 89 |
| skjære-materiale |
Trinn på regulerings- hjul
| Hardved 6 - 4 5 - 3 3 - 1 HW (HSS) |
Ved for høy motortemperatur reduseres strømforsyningen og turtallet. Elektroverktøyet fortsetter med redusert effekt for å muliggjøre rask avkjøling via motorventilasjonen. Etter avkjølingen starter elektroverktøyet automatisk igjen.
Selvstartvern
Det innebygde selvstartvernet hindrer at elektroverktøyet starter av seg selv igjen etter strømbrudd når av/på-knappen holdes inne.
Elektroverktøyet må i tilfelle først slås av og så på igjen.
På grunn av det installerte selvstartvernet kan ikke elektroverktøyet slås av og på via en ekstern brytermodul.
Brems
OF 2200 EB har en elektronisk brems. Etter at verktøyet er slått av, bremses spindelen elektronisk helt til stans etter ca. 2 sekunder.
7.2 Bytte verktøy


FORSIKTIG
Fare for personskader på grunn av varmt og skarpt innsatsverktøy
- Ikke bruk sløvt eller defekt verktøy.
- Bruk hansker ved håndtering av innsatsverktøy.
For å bytte verktøy må du legge elektroverktøy-et på siden.
Aktiver bare spindelstoppet [3-1] når elektroverktøyet er slått av.
Sette i verktøy
Stikk freseverktøyet ([3-4] og [3A-1]) så langt som mulig inn i den åpnede spennhyl-
Norsk
sen [3A-2], minst inn til markeringen ∨ på frestangen.
Hvis spennhylsen [3A-2] ikke er synlig på grunn av overfalsmutteren [3A-3], må fre-severktøyet settes minst så langt inn i spennhylsen at markeringen ∨ ikke lenger rager ut over overfalsmutteren.
▶ Trykk på bryteren for spindelstopp [3-1] på venstre side [B].
- Trekk til overfalsmutteren [3-3] med en fastnøkkel i størrelse 24.
i Spindelstoppet blokkerer bare motorspindelen i én dreieretning. Derfor trenger ikke skiftenøkkelen settes tilbake når overfallsmutteren åpnes eller lukkes, men kan beveges frem og tilbake som en skralle.
Ta ut verktøy
- Skyv sponkappen [3-2] oppover til den klikker på plass.
- Trykk på bryteren for spindelstopp [3-1] på høyre side [A].
- Løsne mutteren [3-3] med en fastnøkkel i størrelse 24 til du kjenner følbar motstand. Overvinn motstanden ved å dreie videre med nøkkelen.
▶ Ta ut fresen.
7.3 Bytte av spennhylse
Spennhylser er tilgjengelige for følgende tange-diametere: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.
- Skyv sponkappen [4-2] oppover til den klikker på plass.
- Trykk på bryteren for spindelstopp [4-1] på høyre side [A].
- Skru overfalsmutteren [4-3] helt ut og ta den av sammen med spennhylsen [4-4]. Ta aldri overfalsmutteren og spennhylsen fra hverandre; disse utgjør en samlet enhet.
- En ny spennhylse skal bares settes inn i spindelen med påsatt og innskrudd overfalsmutter.
- Skru overfalsmutteren forsiktig på. Ikke trekk til hvis det ikke er satt i fres!
7.4 Innstilling av fresedybde
Fresedybden stilles inn i to trinn:
Stille inn nullpunkt
- Åpne klemspaken [5-2] slik at dybdeanlegget [5-3] kan bevege seg fritt.
▶ Plasser overfresen på et jevnt underlag (referanseflate). Åpne vrideren [5-1], og trykk
elektroverktøyet ned inntil fresen hviler på overflaten.
- Klem fast elektroverktøyet ved å lukke vri- deren [5-1] i denne stillingen.
- Trykk dybdeanlegget [5-3] mot en av de tre faste anleggene på det dreibare trinnanlegget [5-4].
- Skyv indikatoren [5-5] nedover slik at den peker mot 0 mm på skalaen [5-7].
① Hvis nullposisjonen ikke stemmer, kan dette korrigeres med skruen [5-6] på indikatoren.
To av de tre faste anleggene [7] (A og B) kan justeres hver for seg i høyderetningen ved hjelp av en skrutrekker.
i Det faste anlegget C har en skulder for grovfresing - se kapittel 7.5.
Angi fresedybde
- Trekk dybdeanlegget [6-6] oppover inntil indikatoren [6-2] viser ønsket fresedybde.
▶ Fest dybdeanlegget med klemspaken [6-3] i denne posisjonen.
▶ Skru løs vrideren [6-1] .
Elektroverktøyet er nå i utgangsposisjon.
- Juster om nødvendig fresedybden ved å vri på reguleringshjulet [6-8].
Hvis du dreier reguleringshjulet forbi en merkelinje, endres fresedybden med 0,1 mm. En hel omdreining tilsvarer 1 mm. Skaleringen [6-7] kan dreies separat for å stilles på "null". De tre markeringene [6-4] på kanten [6-5] viser det maksimale justeringsområdet for regjuleringshjulet (20 mm) og midtposisjonen.
7.5 For-/finfresing
Det faste anlegget C har to anleggsnivåer med en høydeforskjell på 2 mm. Dette gjør at frese-dybden innstilt med anlegg C kan freses i to trinn:
Forfresing
- Senk elektroverktøyet til anleggsnivået [7-1].
Ferdigfresing
- Senk elektroverktøyet til anleggsnivået [7-2].
i Fresearbeid kan da utføres raskt med stor fresedybde og fortsatt god overflatekvalitet. Den endelige fresedybden bestemmes av innstillingen av anleggshøyden [7-2].
Elektroverktøyet har en spesiell fininnstilling for bruk på freseverktøy med kulelagerføring. Dermed kan du f.eks. raskt og enkelt stille en nøyaktig overgang når du avrunder kanter uten skulder, se bilde [8].
Innstilling av nøyaktig fresedybde
▶ Grovinnstill først fresedybden.
▶ Foreta en prøvefresing.
- Åpne klemspaken [9-2].
▶ Trykk dybdeanlegget [9-3] mot det faste an-legget C [9-5].
Klem fast dybdeanlegget med eksenterarmen [9-4] på trinnanlegget (vri med urviseren).
▶ Lukk klemspaken [9-2].
▶ Skru løs vrideren [9-1].
▶ Still på reguleringshjulet [9-6] til du får nøyaktig fresedybde.
Fresedybden kan stilles inn i begge retninger på grunn av sammenkoblingen av dyb-deanlegget med trinnanlegget.
▶ Steng vrideren [9-1] igjen.
- Åpne eksenterarmen [9-4] (mot urviseren).
- Utfør om nødvendig ytterligere prøvefresinger og innstillinger..
7.7 Avsug


ADVARSEL
Helsefare på grunn av støv
▶ Arbeid aldri uten avsug.
- Arbeid bare med en sponkappe [10-2] som fungerer som den skal.
- Bruk åndedrettsvern ved arbeid der det oppstår støv.
▶ Overhold gjeldende nasjonale bestemmelser.
På avsugsstussen [10-4] kan det kobles til en Festool-støvsuger med en diameter på sugeslangen på 36 mm eller 27 mm (36 mm anbefales på grunn av redusert fare for tilstopping). Koble til avsugsstussen [10-4] som på bildet [10]. Avsugsstussen kan vris i området [10-3].
FORSIKTIG! Dersom man ikke benytter anti-statisk sugeslange, kan det oppstå statisk elektrisitet. Brukeren kan få elektrisk støt, og elektronikken i elektroverktøyet kan bli skadet.
Sponkappe
Sponkappen [10-2] kan låses i en øvre stilling, f.eks. for å bytte fres.
- Skyv sponkappen oppover til den klikker på plass, eller skyv elektroverktøyet så langt ned som mulig.
For å forbedre sugeeffektiviteten senker du sponkappen ned mens du arbeider.
▶ Trykk spaken [10-1] mot håndtaket.
Sponfanger KSF-OF
Med sponfangeren KSF-OF [11-1] (delvis tilbehør) kan virkningen av avsuget økes under kantfresing. Maksimal fresdiameter er 78 mm. Montering utføres på samme måte som ved innsetting av kopiringen, se kapittel 8.3.
Kappen kan skjæres av langs sporene [11-2] med en baufil og dermed reduseres i størrelse. Sponfangeren kan da brukes med innvendige radier opp til en minimumsradius på 52 mm.
8 Arbeide med elektroverktøyet

Under arbeidet skal alle nevnte sikkerhetsanvisninger og reglene nedenfor oldes:
- Elektroverktøyet må være slått på når du fører det mot emnet.
- Før du starter arbeidet, må du forsikre deg om at klemspaken [1-6] er lukket og eksenterarmen [1-7] er åpen.
- Fest emnet slik at det ikke kan bevege seg under bearbeidingen.
- Når du arbeider med elektroverktøyet, må du alltid holde det med begge hender på håndtakene [2-4]. Dette er en forutsetning for nøyaktig arbeid og absolutt nødvendig for dykkutt.
- Fres kun i motgående retning (elektroverk- tøyet fremføres i verktøyets skjæreretning, bilde [15]).
8.1 Fresing
▶ Still inn ønsket fresdybde, se kapittel 7.4.
▶ Slå på elektroverktøyet.
▶ Skru løs vrideren [1-3].
▶ Trykk elektroverktøyet ned mot anlegget.
- Klem fast elektroverktøyet ved å lukke vri- deren [1-3] i denne stillingen.
▶ Før det jevnt og langsomt inn i arbeidsemnet.
Norsk
▶ Foreta fresarbeidet.
▶ Skru løs vrideren [1-3].
- Beveg elektrovertøyet langsomt oppover til anlegget.
▶ Slå av elektroverktøyet.
8.2 Fresing med parallellanlegg
Parallellanlegg (delvis tilbehør) brukes til fresearbeid parallelt med kanten på arbeidsemnet.
▶ Fest de to føringsstengene [12-4] på parallellanlegget med de to vriderne [12-2].
- Sett føringsstengene inn i sporene på frese-bordet til ønsket lengde og fest dem med vrideren [12-1].
Fininnstilling
- Åpne vrideren [12-7] for å finjustere med reguleringshjulet [12-5]. Følg 0,1 mm-skalaen på skalaringen [12-6]. Når reguleringshjulet holdes nede, kan skalaringen dreies separat for å sette den til "null". Skalaen [12-3] viser reguleringen i millimeter.
- Lukk vrideren [12-7] etter at fininnstillingen er utført.
- Juster begge styrekjevene [13-3] slik at avstanden fra fresen er ca. 5 mm. For å gjøre dette åpner du skruene [13-2] og lukker dem igjen etter at innstillingen er utført.
▶ Bare när du freser langs kanter: Skyv av-sugshetten [13-1] frem fra baksiden til den klikker på plass på parallellanlegget, og koble en sugeslange med diameter på 27 mm eller 36 mm til avsugsstus-sen [13-4]. Alternativt kan du la sugeslan-gen stå i avsugsstussen på elektroverktøy-et.
8.3 Kopifresing
For fresing med sjablonger brukes det overfres med innebygd kopiring (tilbehør).
① Kopiringene kan brukes med standard yttersåle. En spesiell yttersåle fås som tilbehør for å forbedre støtten.
Sett inn kopiring

FORSIKTIG
Fare for ulykker
Et for stort freseverktøy skader kopiringen og kan føre til ulykker.
▶ Forsikre deg om at freseverktøyet som brukes, passer gjennom åpningen på kopiringen.
▶ Legg elektroverktøyet på siden på et stabilt underlag.
- Åpne spaken [14-4].
▶ Ta av yttersålen [14-1].
▶ Slipp spaken [14-4] igjen.
▶ Legg kopiringen [14-3] riktig ned i frese-bordet.
▶ Legg yttersålen med tappene [14-2] i frese-bordet.
- Trykk yttersålen inn i fresebordet til den går i inngrep.
Arbeidsemnets overheng Y (bilde [15]) mot sjablongen beregnes som følger:
$$ Y = (\varnothing \text { kopiring } - \varnothing \text { fres }) / 2 $$
8.4 Kantbearbeiding
Ved kantbearbeiding brukes freseverktøy med kulelagerføring i elektroverktøyet. Elektroverktøyet styres da på en slik måte at kulelagerføringen ruller av arbeidsemnet.
Når du arbeider med kanter, skal du alltid bruke sponfanger KSF-OF for å forbedre avsuget.
Styresystemet (delvis tilbehør) forenkler fresing av rette spor.
▶ Fest føringsskinnen til arbeidsemnet med skrutvinger [16-4].
▶ Sett inn yttersålen [16-3] for føringsanlegget i overfresens fresebord (se kapittel 8.6). Denne yttersålen har en skulder som kompenserer for høyden på føringsskinnen.
▶ Fest de to føringsstengene [16-6] på fø-ringsanlegget med de to vriderne [16-5] og [16-9].
▶ Skru løs vrideren [16-1].
▶ Før inn føringsstengene [16-6] i sporene på fresebordet.
- Bruk om nødvendig en skrutrekker for å justere føringsskinnens klaring på føringsanlegget på de to føringskjevene [16-2].
Før freseren langs styrestengene til ønsket avstand mellom freseverktøyet og føringsstangen. Forsikre deg om at det er en sikkerhetsavstand på X - bilde [16] på 5 mm mellom forkanten på føringsskinnen og fresen/sporet.
▶ Steng igjen vrideren [16-1].
▶ Skru løs vrideren [16-10] .
▶ Still inn avstand X nøyaktig ved å dreie på reguleringshjulet [16-7]. Hold fast i reguleringshjulet [16-7] for å dreie skalaen [16-8] separat til null.
▶ Steng igjen vrideren [16-10].
8.6 Bytte yttersåle
Festool tilbyr spesielle yttersåler (tilbehør) for forskjellige bruksområder.
▶ Legg elektroverktøyet på siden på et stabilt underlag.
▶ Åpne spaken [14-4] .
▶ Ta av yttersålen [14-1].
▶ Slipp spaken [14-4] igjen.
▶ Legg yttersålen med tappene [14-2] i frese-bordet.
- Trykk yttersålen inn i fresebordet til den går i inngrep.
i Når du bruker yttersålen for første gang: Ta av beskyttelsesfolien!
9 Vedlikehold og pleie

ADVARSEL
Skaderisiko, elektrisk støt
- Trekk støpselet ut av kontakten før alle typer vedlikeholds- og reparasjonsarbeid på støvsugeren!
▶ Alle vedlikeholds- og reparasjonsarbeider som krever at huset åpnes, skal kun gjennomføres av et autorisert kundeserviceverksted.

Kundeservice og reparasjon skal kun utføres av produsenten eller autoriserte verksteder. Nærmeste representant eller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve- deler! Best.-nr. finner du på: www.festool.com/service
Maskinen er utstyrt med spesialkull som kobles ut automatisk. Når disse er slitt, blir strømmen avbrutt automatisk og maskinen stanser.
▶ Hvis det er nødvendig å skifte ut strømledningen til elektroverktøyet, må den skiftes ut av produsenten eller et autorisert kundeserviceverksted for å unngå sikkerhetsrisiko.
- Skadede verneinnretninger og deler må repareres eller byttes fagmessig av et godkjent verksted dersom ikke annet er oppgitt i bruksanvisningen.
- Hold alltid kjøleluftåpningene på huset åpne og rene for å sikre luftsirkulasjonen.
10 Tilbehør
Bruk bare originale innsatsverktøyer og tilbehør fra Festool. Ved bruk av innsatsverktøy av lavere kvalitet og tilbehør fra andre produsenter kan det oppstå økt fare for personskader og stor ubalanse, noe som kan forringe kvaliteten på resultatet og øke slitasjen på elektroverktøy-et.
Bestillingsnumrene for tilbehør og verktøy finner du i Festool-katalogen eller på Internett på www.festool.com.
11 Miljø

Apparatet skal ikke kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn til nde nasjonale forskrifter.
Bare EU: I henhold til EU-direktivet om kasserte elektriske og elektroniske produkter og direktivets implementering i nasjonal rett må elektroverktøy som ikke lenger skal brukes, samles separat og leveres til miljøvennlig gjenvinning.
Informasjon om REACH: www.festool.com/reach
