Produkttype	Overfres (fres)
Merke	Festool
Modell	OF 2200 EBSet
Opptatt effekt	2200 W
Rotasjonshastighet	10 000 – 22 000 o/min (maks tomgang 23 000 o/min)
Rask dybdeinnstilling	80 mm
Mikrometrisk dybdeinnstilling	20 mm (inndeling 0,1 mm)
Tilkoblingsgjenger	M22 x 1,0
Maks diameter på fresen	89 mm
Vekt	8,3 kg
Strømforsyning	230 V ~ (avhengig av modell), 50/60 Hz
Støvavsugstilkobling	Diameter 27 eller 36 mm
Elektronisk brems	Ja (stopp på 2 s)
Start-sikring	Ja
Rask bytte av såle	Ja (spak)
Forskriftsmessig bruk	Tre, plast, lignende materialer, aluminium, gipsplater
Beskyttelsesklasse	II
Vedlikehold	Rengjør ventilasjonsåpningene, skift kullbørster med automatisk utkobling
Sikkerhet	Bruk verneutstyr, trekk ut støpselet før vedlikehold, bruk kun Festool-freser i samsvar med EN 847-1
Reservedeler	Bruk kun originale Festool-deler
Reparerbarhet	Reparasjoner av produsent eller autoriserte verksteder

Ofte stilte spørsmål - OF 2200 EBSet FESTOOL

Hvordan stiller jeg inn fresedybden på OF 2200?

Innstillingen gjøres i to trinn: først nullpunktsinnstilling ved å plassere overfresen på et plant underlag og justere dybdestopperen, deretter forhåndsinnstilling ved å løfte stopperen til ønsket dybde. Fininnstilling kan gjøres med rattet (0,1 mm per hakk).

Hvordan bytter jeg fres på overfresen OF 2200?

Aktiver spindellås [3-1], løsne deretter tilkoblingsmutteren med en 24 mm gaffelnøkkel. Ta ut den gamle fresen og sett inn den nye opp til merket på skaftet. Stram tilkoblingsmutteren mens du holder spindellåsen.

Hvordan bytter jeg spennhylsen?

Løft beskyttelsesdekselet, aktiver spindellås, skru deretter tilkoblingsmutteren helt av og ta ut spennhylsen. Sett inn en ny spennhylse (tilgjengelige diametre: 6,0; 6,35; 8,0; 9,53; 10,0; 12,0; 12,7 mm) og skru mutteren lett på uten å stramme før du setter inn en fres.

Hvordan bruker jeg sideanlegget for parallellfresing?

Fest de to styrestengene på sideanlegget, sett dem inn i sporene på fresebordet, og still inn ønsket avstand. En mikrometrisk innstilling er mulig med rattet (inndeling 0,1 mm). Stram dreieknappene etter innstilling.

Hvordan bruker jeg FS-føringssystemet (skinne)?

Fest føringskinnen til arbeidsstykket med skrutvinger. Monter den passende sålen, lås styrestengene på føringsanlegget og sett dem inn i sporene på overfresen. Still inn avstand X ved hjelp av det mikrometriske rattet, og hold en sikkerhetsavstand på minst 5 mm.

Hvordan monterer jeg en kopieringsring?

Legg overfresen ned, løsne spaken og ta av sålen. Sett kopieringsringen i riktig posisjon i fresebordet, og sett sålen tilbake ved å trykke den inn til den låses. Overhenget Y beregnes med (ringdiameter - fresediameter) / 2.

Hvilke tilbehør er tilgjengelig for OF 2200?

Festool tilbyr kopieringsringer, sideanlegg, FS-føringssystem, spesialbunnplater, sponavsugsanordning KSF-OF, og spennhylser i forskjellige diametre. Se katalogen eller nettstedet www.festool.no.

Hvordan vedlikeholder jeg overfresen OF 2200?

Alltid trekk ut støpselet før vedlikehold. Rengjør ventilasjonsåpningene regelmessig. Kullbørstene har automatisk utkobling: når de er slitt, stopper apparatet. Bruk kun originale Festool-deler. For reparasjoner, kontakt et autorisert verksted.

Hvilke materialer kan freses med OF 2200?

Denne overfresen er designet for fresing av tre, plast, trelignende materialer, samt aluminium og gipsplater med egnede freser. Følg anbefalte hastigheter i håndboken.

Hvordan kobler jeg til støvavsug på OF 2200?

Koble en Festool-støvsuger til støvavsugstilkoblingen [10-4] med en slange med diameter 27 eller 36 mm. Bruk en antistatisk slange for å unngå oppbygging av statisk elektrisitet. Sponbeskyttelsesdekselet må være senket under bruk for maksimal effektivitet.

BRUKSANVISNING OF 2200 EBSet FESTOOL

Nu ar elverktyget i utgangslaget.

Spanuppsamlare KSF-OF

Fastlaggelse af fraesedybde

Sundhedsfare fra stov

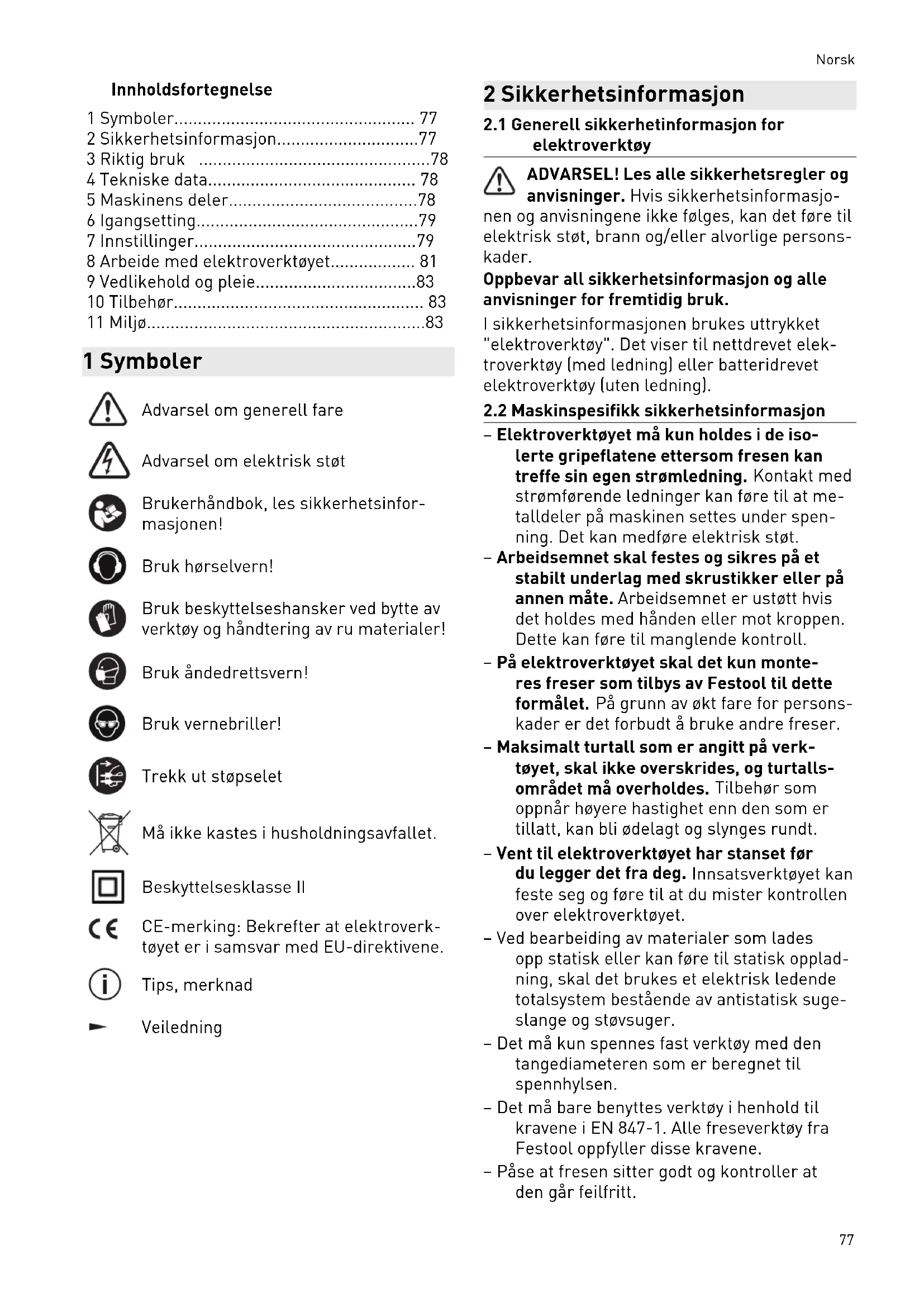

1 Symboler. 77
2 Sikkerhetsinformasjon. 77
3 Riktig bruk 78
4 Tekniske data. 78
5Maskinendeler. 78
6 lgangsetting. 79
7 Innstillinger. 79
8Arbeide med elektroverktoyet. 81
9 Vedlikehold og pleie. 83
10 Tilbehør. 83
11Milj0. 83

1 Symboler

Advarsel om generell fare

Advarsel om elektrisk støt

Brukerhandbok, les sikkerhetsinformasjonen!

Brukhorselvern!

Bruk beskyttelseshansker ved bye tveverktoy og handtering av ru materialer!

Bruk Åndedrettsvern!

Bruk vernebriller!

Trekk ut stopselet

Maikekastesihusholdningsavfallet.

Beskyttelsesklasse II

CE-merking: Bekrefter at elektronerktoyet er i samsvar med EU-direktivene.

Tips, merknad

Veiledning

2 Sikkerhetsinformasjon

2.1 Generell sikkerhetinformasjon for elektroverktøy

ADVARSEL! Les alle sikkerhetsregler og anvisninger. Hvis sikkerhetsinformasjo

nen og anvisingene ikke fjelges, kan detøre til elektrisk støt, brann og/eller alvorlige personskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

I sikkerhetsinformasjonen brukes uttrykkeket "elektroverktoy". Det viser til nettdrevet elek- troverktoy (med ledning) aller batteridrevet elektroverktoy (uten ledning).

2.2 Maskinspesifikk sikkerhetsinformasjon

• Elektroverktøyet på kun holdes i de isolerte gripeflatene ettersom fremen kan treffe sin egen strømledning. Kontakt med strømførende ledninger kan på til at metalldeler på maskinen settes under spening. Det kan medfore elektrisk støt.
• Arbeidsemnet skal festes og sikres på et stabilt underlag med skrustikker eller på annen mæte. Arbeidsemnet er ustøtt hvis det holdes med handen eller mot kroppen. Dette kan före til manglende kontroll.
• På elektroverktøyet skal det kun monteres freser som tilbys av Festool til dette formålet. På grunn av økt fare for personskader er det forbudt Å bruke andre fremer.
• Maksimalt turtall som er angitt på verktøyet, skal ikke overskrides, og turtallsområdet mA overholds. Tilbehør som oppnær høyere hastighet enn den som er tillatt, kan bli ødelagt og slynges rundt.
• Vent til elektroverktøyet har stanset for du legger det fra deg. Innsatsverktøyet kan feste seg og fore til at du mister kontrollen over elektroverktøyet.
• Ved bearbeiding av materialer som lades opp statisk eller kan.fore til statisk oppladning, skal det brukes et elektrisk ledende totalsystem bestaende av antistatisk sugeslange og støvsuger.
• Det må kun spennes fast verktøy med den tangediameteren som er beregnet til spennhylsen.
• Det må bare benyttes verktøy i henhold til kravene i EN 847-1. Alle freseverktøy fra Festool oppfyllerppe kravene.
• Pase at fresen sitter godt og kontroller at den gär feilfritt.

Norsk

• Spennhylsen og overfalsmutteren ma ikke ha noen skader.
  -Freser med sprekker og freser som hareendret form, ma ikkeBrukes.

Bruk egnet personlig verneutstyr: Horsel-vern, vernebriller, stovmaske ved arbeid som stover, vernehansker ved beareiding av ramateriale og ved bytte av verktoy.

2.3 Bearbeidelse av aluminium

Når du arbeider med aluminium, mA du av sikkerhetsmessige Årsaker ta hensyn til følgende:

• Koble til en jordfeilbryter (FI, PRCD) oppstrøms.
• Koble elektroverktøyet til en egnet avsug-sinnretning med antistatisk sugeslange.
  -Fjern stovavleiringer fra motorhuset pa elektroverktoyet med javne mellomrom.

ernebriller!

2.4 Stoyemisjonsverdier

De registrente verdiene iht. EN 62841 er vanligvis på:

Lydtrykknivà L PA = 93 dB(A)
Lydeffektniva L WA=104dB(A)
Usikkerhet K = 3 dB

FORSIKTIG

Stoy under arbeidet Horselsskadelig

Bruk hørselvern.

Svingningsemisjonsverdi a_h (vektorsum fra tre retninger) og usikkerhet K beregnet iht. EN 62841:

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

De angitte emisjonsverdiene (vibrasjon, stoy)

• brukes til ÅSAMmenlignemaskiner,
  men kan ogsa brukes til en forelpig vurdering av vibrasjons- og stoybelastning vedbruuk,
• og representerer de viktigsteBruksområdene for elektroverktøyet.

FORSIKTIG

Utslippsverdiene kan avvike fra de verdiene som er oppgitt. Dette avhenger av hvordan verktoyet brukes og hvilken type arbeidsemne som bearbeides.

Den faktiske belastningen under den totale arbeitssyklusen ma evalueres.
- Avhengig av den faktiske belastningen ma det gjennomfores egnede sikkerhetstiltak for a beskytteBrukeren.

3 Riktig bruk

Overfresen er beregnet til fresing av treverk, plast og tre lignende materialer.

Ved bruk av de freseverktoyene som star spesifisert i salgsdokumentene fra Festool, kan ogsa aluminium og gips bearbeides.

Dette elektroverktøyet skal bare brukes av fagfolk og opplæte personer.

Ved ikke-forskriftsmessig bruk bærer brukeren ansvaret.

4 Tekniske data

Overfres OF 2200 EB
Opptatt effekt 2200 W *
Turtall 10000-22000 o/mi	n
Maks. turtall (tomgang) 23000 o/min
Hurtigregulering av dyb-den	80 mm
Fininnstilling av dybden 20 mm
Tilkoblingsgjenge på dri-vakselen	M22x1,0
Fresediameter maks. 89 mm
Vekt iht. EPTA-Procedu-re 01:2014:	8,3 kg

• OF 2200 EB GB 110 V Merkestrom 16 A.

5 Maskinens deler

[1-1] Reguleringshjulet for fininnstilling
[1-2] Skala for fininnstilling
[1-3] Vrider for hýderegulering
[1-4] Skala for dybdeanlege
[1-5] Dybdeanlegg med indicator
[1-6] Klemspak for dybdeanlegg

[1-7] Eksenterarm for kobling av dybdean-legg og trinnanlegg
[1-8] Trinnanlegg
[1-9] Betjeningsspak for bytte av yttersale
[1-10] Spindelstopp
[1-11] Reguleringshjul for turtall
[2-1] Laseknapp for av/pa-bryter
[2-2] Av/pa-bryter
[2-3] Spak for lösing av vernedeksel
[2-4] Händtak
[2-5] Avsugsstuss

Bildene det henvises til, finnes foran og bak i braupsanvisingen.

Nettspenning og frekvens ma stemme overens med angivelsene pa typeskittet.
- I Nord-Amerika er det kun tillatt Å bruke Festool-maskiner med spenningsangivelsen 120V / 60Hz

6.1 Slå på og av

Knappen [2-2] fungerer som pã/av-bryter (trykke = PÅ, slippe = AV).

Hvis du vil at verktøyet skal gå konstant, kan du lase pã/av-bryteren med laseknappen [2-1].

Ved à trykke en gang til pà pà/av-bryteren läs er du opp igjen.

7 Innstillinger

ADVARSEL

Skaderisiko, elektrisk støt

• Trekk stopselet ut av stikkontakten før alle typer arbeid på maskinen!

7.1 Elektronikk

Turtallsregulering

Turtallet kan stilles inn trinnløst med dreiebry-teren [1-11] i turtallsområdet (se Tekniske data).

Dermed kan du tilpasse sagehastigheten optimalt til materialet som skal bearbeides.

Materiale Fresdiameter [mm] Anbefalt

10-30 30-50 50-89

skjare-materiale

Trinn pà regulerings-hjul

Hardved 6-45-33-1 HW (HSS)

Mykved 6 - 5 6 - 4 5 - 3 HSS [HW]

Sponpla- 6-56-44-2 HW ter, be-lagt

Plast 6-46-33-1 HW

Ved for høy motortemperatur reduseres strøm-forsyningen og turtallet. Elektroverktøyet fort-setter med redusert effekt for a muliggjørre rask avkjøling via motorventilasjonen. Etter avkjølingen starter elektroverktøyet automatisk igjen.

Selvstartvern

Detinnebygde selvstartvernethindrer at elektroverktoyet starter av seg selv igjen etter strombrudd när av/pa-knappen holdesinne.

Elektroverktøyet ma i tilfelle forst slås av og sá på igjen.

På grunn av det installerte selvstartvernet kan)\ ikke elektroverktøyet slås av og på via en ekstern brytermodul.

Brems

OF 2200 EB har en elektronisk brems. Etter at verktøyet er slätt av, bremses spindelen elektronisk helt til stans etter ca. 2 sekunder.

7.2 Bytte verktoy

FORSIKTIG

Fare for personskader på grunn av varmt og skarpt innsatsverktøy

• Ikke bruk slvt aller defekt verktoy.
  ▶ Bruk hansker ved händtering av innsatsverktøy.

For a bytte verktoy ma du legge elektroverktoy et pa sider.

Aktiver bare spindelstoppet [3-1] nár elektroverktøyet er slätt av.

Sette i verktoy

Stikk freseverktoyet [3-4] og [3A-1] ] sα langt som mulig inn i den apnPede spennhyl

Norsk

sen [3A-2], minst inn til markeringen V pa frestangen.

Hvis spennhylsen [3A-2] ikke er synlig på grunn av overfalsmutteren [3A-3], på fre-severktøyet settes minstå langtinn i spennhylsen at markeringen ikke lenger rager ut over overfalsmutteren.
Trykk pà bryteren for spindelstopp [3-1] pa venstre side [B].
- Trekk til overfals mutteren [3-3] med en fastnokkel i storrelse 24.
Spindelstoppet blokkerer bare motorspindelen i en dreieretning. Derfor trenger ikke skiftenokkelen settes tilbake nar overfallsmutteren apnes aller lukkes, men kan beveges frem og tilbake som en skralle.

Tautverktoy

• Skyy sponkappen [3-2] oppover til den klikker pa plass.
  Trykk pà bryteren for spindelstopp [3-1] pà hýre side [A].
• Løsne mutteren [3-3] med en fastnøkkel i storrelse 24 til du kjenner følbar motstand. Overvinn motstanden ved Å dreie videre med nøkken.
  -Tautfresen.

7.3 Bytte av spennhylse

Spennhylser er tilgengelige for folgende tangediametere:6,0 mm;6,35 mm8,0 mm 9,53 mm10,0 mm12,0 mm12,7 mm.

• Skyy sponkappen [4-2] oppover til den klikker pa plass.
  Trykk pà bryteren for spindelstopp [4-1] pà hýre side [A].
• Skru overfalsmutteren [4-3] welt ut og ta den av sammen med spennhylsen [4-4]. Ta aldri overfalsmutteren og spennhylsen fra hverandre; disse utgjør en samlet,enhet.
  En ny spennhylse skal bares settes inn i spindelen med pasatt og innskrudd over-falsmutter.
• Skru overfalsmutteren forsiktig på. Ikke trekk til hvis det ikke er satt i frems!

7.4 Innstilling av freesedybde

Fresedybden stilles inn i to trinn:

Stilleinnnullpunkt

Apne klemspaken [5-2] sik at dybdeanlegget [5-3] kan bevege seg fritt.
- Plasser overfresen på et jevnt underlag (referanseflate). Åpne vrideren [5-1], og trykk

elevtroverktøyet ned inntil fremen hviler pa overflaten.

Klem fast elektroverktoyet ved a lukke vri- deren [5-1] i donne stillingen.
Trykk dybdeanlegget [5-3] mot en av de tre feste anleggene pa det dreibare trinnanlegget [5-4].
- Skyy indikatoren [5-5] nedover slick at den peker mot 0 mm på skalaen [5-7].

Hvis nullposisjonen ikke stemmer, kan dette korrigeres med skruen [5-6] på indikatoren.

To av de tre feste anleggene [7] (A og B) kan justeres hver for seg i hoyderetningen ved hjelp av en skrutrekker.

i Det faste anlegget C har en skulder for grovfresing - se kapittel 7.5.

Angi fresedybde

Trekk dybdeanlegget [6-6] oppover inntil indikatoren [6-2] viser onsket fremedybde.
Fest dybdeanlegget med klemspaken [6-3] i donne posisjonen.
- Skru Ios vrideren [6-1]

Elektroverktoyet er na i utgangsposisjon.

• Juster om nødvendig fresedybden ved Å vri på reguleringshjulet [6-8].
  i Hvis du dreier reguleringshjulet forbi en merkelinje, endres fresedybden med 0,1 mm. En hel omdreining tilsvarer 1mm Skaleringen [6-7] kan dreies separat for a stilles pa "null". De tre markeringene [6-4] pa kanten [6-5] viser det maksimale justeringsomrrodet for reguleringshjulet (20~mm) og midtposisjonen.

7.5 For-/finfresing

Det feste anlegget C har to anleggsnivær med en høydeforskjell pa 2 mm. Dette gør at frese-dybden innstilt med anlegg C kan freses i to trinn:

Forfresing

• Senk elektroverktøyet til anleggsnivæt [7-1].

Ferdigfresing

• Senk elektroverktøyet til anleggsnivæt [7-2].

Fresearbeid kan da utfores raskt med stor fresedybde og fortsett god overflatekvalitet. Den endelige fresedybden bestemmes av innstillingen av anleggshoyden [7-2].

Elektroverktøyet har en spesiell fininnstilling for bruk på freseverktøy med kulelagerføring. Dermen kan du f.eks. raskt og enkelt stille en nøyaktig overgang'nar du avrunder kanter uten skulder, se bilde [8].

Innstilling av nøyaktig fresedybde

Grovinstill foprst freseybden.
Foreta en provefresing.
- Apne klemspaken [9-2].
Trykk dybdeanlegget [9-3] mot det faste anlegget C [9-5].
Klem fast dybdeanlegget med eksenterar-men [9-4] pa trinnanlegget (vri med urviseren).
Lukk klemspaken [9-2].
- Skru ləs vrideren [9-1].
- Still på reguleringshjulet [9-6] til du fär nøyaktig fresedybde.

Fresedybden kan stilles inn i begge retninger på grunn av sammenkoblingen av dybdeanlegget med trinnanlegget.

Steng vrideren [9-1] igjen.
- Apne eksenterarmen [9-4] (mot urviseren).
Utfor om nodvendig ytterligere provefresinger og innstillinger..

7.7 Avsug

ADVARSEL

Helsefare pà grunn av støv

Arbeid aldri uten avsug.
Arbeid bare med en sponkappe [10-2] som fungerer som den kal.
Bruk andedrettsvern ved arbeid der det oppstar stov.
Overhold gjeldende nasjonale bestemmelier.

På avsugsstussen [10-4] kan det kobles til en Festool-støvsuger med en diameter på sugeslangen på 36 mm eller 27 mm (36 mm anbefa-les på grunn av redusert fare for tilstopping).

Koble til avsugsstussen [10-4] som på bildet [10]. Avsugsstussen kan vris i området [10-3].

FORSIKTIG! Dersom man/DDke benyttter anti-statisk sugeslange, kan det oppsta statisk elek

trisitet. Brukeren kan få elektrisk støt, og elektronikken i elektroverktøyet kan bliskadet.

Sponkappe

Sponkappen [10-2] kan lases i en Øvre stilling, f.eks. for a bytte frem.

• Skyy sponkappen oppover til den klikker på plass, eller skyv elektroverktøyet sö langt ned som mulig.
  For aforbedresugeeffektiteten senker du sponkappenned mensdu arbeider.
  Trykk spaken [10-1] mot händetak.

Sponfanger KSF-OF

Med sponfangeren KSF-OF [11-1] (delvis tilbehør) kan virkningen av avsuget økes under kantfresing. Maksimal fresdiameter er 78 mm. Montering utfores på samme mæte som ved innsetting av kopiringen, se kapittel 8.3.

Kappen kan skjæres av langs sporene [11-2] med en baufil og dermed reduseres i storrelse. Sponfangeren kan da brukes med innvendige radier opp til en minimumsradius pa 52mm

8 Arbeide med elektroverktøyet

Under arbeitdet skal alle nevnte sikkerhetsanvisninger og reglene nedenfor boldes:

• Elektroverktøyet违法犯罪.
  -Fr du starter arbeidet, ma du forsikre deg om at klemspaken [1-6] er lukket og ek-senterarmen [1-7] er apen.
• Fest emnet slick at det/DD ke kan bevege seg under bearbeidingen.
• Når du arbeider med elektroverktøyet, ma du alltid holde det med begge hender pa handtakene [2-4]. Dette er en forutsetning for nøyaktig arbeid og absolutn ndvendig for dykkutt.
  -Fres kun i motgående retning (elektroverk-tøyet fremfores i verktøyets skjæreretning, bilde [15]).

8.1 Fresing

• Still inn ønsket fredsydbe, se kapittel 7.4.
• Sla paelektroverktoyet.
• Skru Iøs vrideren [1-3].
  Trykk elektroverktoyet ned mot anlegget.
  Klem fast elektroverktøyet ved á lukke vri-deren [1-3] i dette stillingen.
  För det jevnt og langsomt inn i arbeidsem-net.

Norsk

• Foreta fresarbeidet.
• Skru Iøs vrideren [1-3].
  Beveg elektrovertyet langsomt oppover til anlegget.
• Slå av elektroverktøyet.

8.2 Fresing med parallelllanlegg

Parallellanlegg (delvis tilbehør) brukes til fre-searbeid parallelt med kanten på arbeitssem-net.

Fest de to forghsstengene [12-4] pa parallellanlegget med de to vriderne [12-2].
- Sett føringsstengene inn i sporene på frese-bordet til ønsket lenghte og fest dem med vrideren [12-1].

Fininnstilling

Apne vrideren [12-7] for a finjustere med reguleringshjulet [12-5]. F0lg 0,1 mm-skalaen paskalaringen [12-6]. Nar reguleringshjulet holds nede, kan skalaringen dreies separat for a sette dentil "null". Skalaen [12-3] viser reguleringen i millimeter.
Lukk vrideren [12-7] etter at fininnstillingen er utfør.
Juster begge styrekjevene [13-3] sik at avstanden fra fresen er ca. 5 mm. For a gjore dette apner du skruene [13-2] og lukker dem igjen etter at innstillingen er utført.
Bare nár du freser langs kanter: Skyv av-sugshetten [13-1] frem fra baksiden til den klikker pa plass pa parallellanlegget, og koble en sugeslange med diameter pa 27 mm eller 36 mm til avsugsstussen [13-4]. Alternativt kan du la sugeslangen sta i avsugsstussen pa elektroverktoyet.

8.3 Kopifresing

For fresing med sjablonger brukes det overfres med innebygd kopiring (tilbehør).

i Kopiringene kan brukes med standard yttersale. En spesiell yttersale fas som tilbehør for a forbredre støtten.

Sett inn kopiring

FORSIKTIG

Fare for ulykker

Et for stort freseverktoy skader kopiringen og kan fore til ulykker.

Forsikre deg om at freseverktoyet som brukes,passer gjennom apningen pa kopi- ringen.

• Legg elektroverktøyet på sider på et stabilt underlag.
  Apne spaken [14-4].
  Ta avyttersalen [14-1].
  Slipp spaken [14-4] igjen.
• Legg kopiringen [14-3] riktig ned i frese-bordet.
• Legg yttersålen med tappene [14-2] i frese-bordet.
  Trykk yttersalen inn i fresebordet til den gär i inngrep.

Arbeidsemnets overheng Y (bilde [15]) mot sjablongen beregnes som folger:

Y = kopriring- fres]/2

8.4 Kantbearbeiding

Ved kantbeariding brukes freseverktøy med kulelagerføring i elektroverktøyet. Elektroverktøyet styres da på en sik mæte at kulelagerføringen ruller av arbeidsemnet.

Nár du arbeider med kanter, skal du alltid bruke sponfanger KSF-OF for á forbredre avsuget.

Styresystemet (delvis tilbehør) forenkler fresing av rette spur.

Fest f-ringsskinnen til arbeidsemnet med skrutvinger [16-4].
- Sett innyttersålen [16-3] for forghingsanlegget i overfresens fresebord [se kapittel 8.6]. Denne yttersålen har en skulder som kompenserer for høyen på forghsskinnen.
Fest de to fangsstengene [16-6] pa f-ringsanlegget med de to vriderne [16-5] og [16-9].
- Skru Iøs vrideren [16-1].
Förinnforghsstengene[16-6]isporenpä fresebordet.
- Sett overfresen med føringsanlege på fø-ringsskinnen.
Bruk om nodvendig en skrutrekker for a justere foringsskinnens klaring pa foringsanlegget pa de to foringskjevene [16-2].
För freseren langs styrestengene til onsket avstand mellom freseverktøyet og føringsstangen. Forsikre deg om at det er en sikkerhetsavstand pa X - bilde [16] pa 5 mm mellom forkanten pa føringsskinnen og fresen/sporet.
Steng igjen vrideren [16-1].
- Skru Iøs vrideren [16-10].
- Still inn avstand X nøyaktig ved á dreie pa reguleringshjulet [16-7]. Hold fast i reguleringshjulet [16-7] for á dreie skalaen [16-8]eparat til null.

Steng igjen vrideren [16-10].

8.6 Bytteyttersale

Festool tilbyr spesielle yttersåler (tilbehør) for forskjelligeBruksområder.

• Legg elektroverktøyet på sider på et stabilt underlag.
  Apne spaken [14-4].
  Taavyttersalen [14-1].
  Slipp spaken [14-4] igjen.
• Legg yttersålen med tappene [14-2] i frese-bordet.
  Trykk yttersalen inn i fresebordet til den gar i inngrep.

i Nar du bruker yttersalen for feste gang: Ta av beskyttelsesfolien!

9 Vedlikehold og pleie

ADVARSEL

Skaderisiko, elektrisk støt

• Trekk stopselet ut av kontakten För alle typer vedlikeholds- og reparasjonsarbeid pa støvsugeren!
• Alle vedlikeholds- og reparasjonsarbeider som krever at huset apnes, skal kun gjen-nomfres av et autorisert kundeservice-verksted.

Kundeservice og reparasjon skal kun utfores av produsenten aller autoriserte verksteder. Narmeste representant aller verksted, se: www.festool.com/service

Bruk kun originale Festool-reserve-deler! Best.-nr. finner du pa: www.festool.com/service

Maskinen er utstyrt med spezialkull som kobles ut automatisk. När disse er slitt, blir strømen avbrutt automatisk og maskinen stanser.

Hvis det er ndvendig Å skifte ut strømled- ningen til elektroverktøyet, ma den skiftes ut av produsenten uller et autorisert kunde- serviceverksted for a unngsikkerhetsrisiko.
Skadede verneinnretninger og deler ma repareres ell er byttes fagmessig av et god-kjent verksted dersom ikke annet er oppgitt iBruksanvisingen.
Hold alltid kjøleluftapningene pa huset apne og rene for a sikre luftsirkulasjonen.

10 Tilbehør

Bruk bare originale innsatsverktøyer og tilbehør fra Festool. Ved Bruk av innsatsverktøy av lavere kvalitet og tilbehør fra andre produsenter kan det oppsta økt fare for personskader og stor ubalanse, noe som kan forringe kvaliteten på resultatet og øke slitasjen på elektroverktøyet.

Bestillingsnumrene for tilbehør og verktøy finner du i Festool-katalogen eller på Internett på www.festool.com.

11 Miljo

Apparatet skal不解 kastes i restavfallet! Apparater, tilbehør og emballasje skal leveres til gjenvinning. Ta hensyn tilnde nasjonale forskritter.

Bare EU: I henhold til EU-direktivet om kasserte elektriske og elektroniskeprodukter og direktivetsimplementering i nasjonal rett ma elektroverktøy som ikke longer skal brukes, samles separat og leveres til miljøvennlig gjen-vinning.

Informasjon om REACH: www.festool.com/ reach

Índice
