| Tipo di prodotto | Fresatrice (router) |
| Marca | Festool |
| Modello | OF 2200 EBSet |
| Potenza assorbita | 2200 W |
| Velocità di rotazione | 10 000 – 22 000 giri/min (max a vuoto 23 000 giri/min) |
| Regolazione rapida della profondità | 80 mm |
| Regolazione micrometrica della profondità | 20 mm (graduazione 0,1 mm) |
| Filettatura di collegamento | M22 x 1,0 |
| Diametro massimo della fresa | 89 mm |
| Peso | 8,3 kg |
| Alimentazione | 230 V ~ (a seconda del modello), 50/60 Hz |
| Raccordo di aspirazione | Diametro 27 o 36 mm |
| Freno elettronico | Sì (arresto in 2 s) |
| Protezione anti-riavvio | Sì |
| Cambio rapido della base | Sì (leva) |
| Utilizzo conforme | Legno, materie plastiche, materiali simili, alluminio, pannelli in cartongesso |
| Classe di protezione | II |
| Manutenzione | Pulire le prese d'aria, sostituire le spazzole a spegnimento automatico |
| Sicurezza | Indossare DPI, scollegare prima della manutenzione, utilizzare solo frese Festool conformi EN 847-1 |
| Pezzi di ricambio | Utilizzare solo pezzi originali Festool |
| Riparabilità | Riparazioni da parte del produttore o officine autorizzate |
Domande frequenti - OF 2200 EBSet FESTOOL
Domande degli utenti su OF 2200 EBSet FESTOOL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Fresatrice in formato PDF gratuitamente! Trova il tuo manuale OF 2200 EBSet - FESTOOL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. OF 2200 EBSet del marchio FESTOOL.

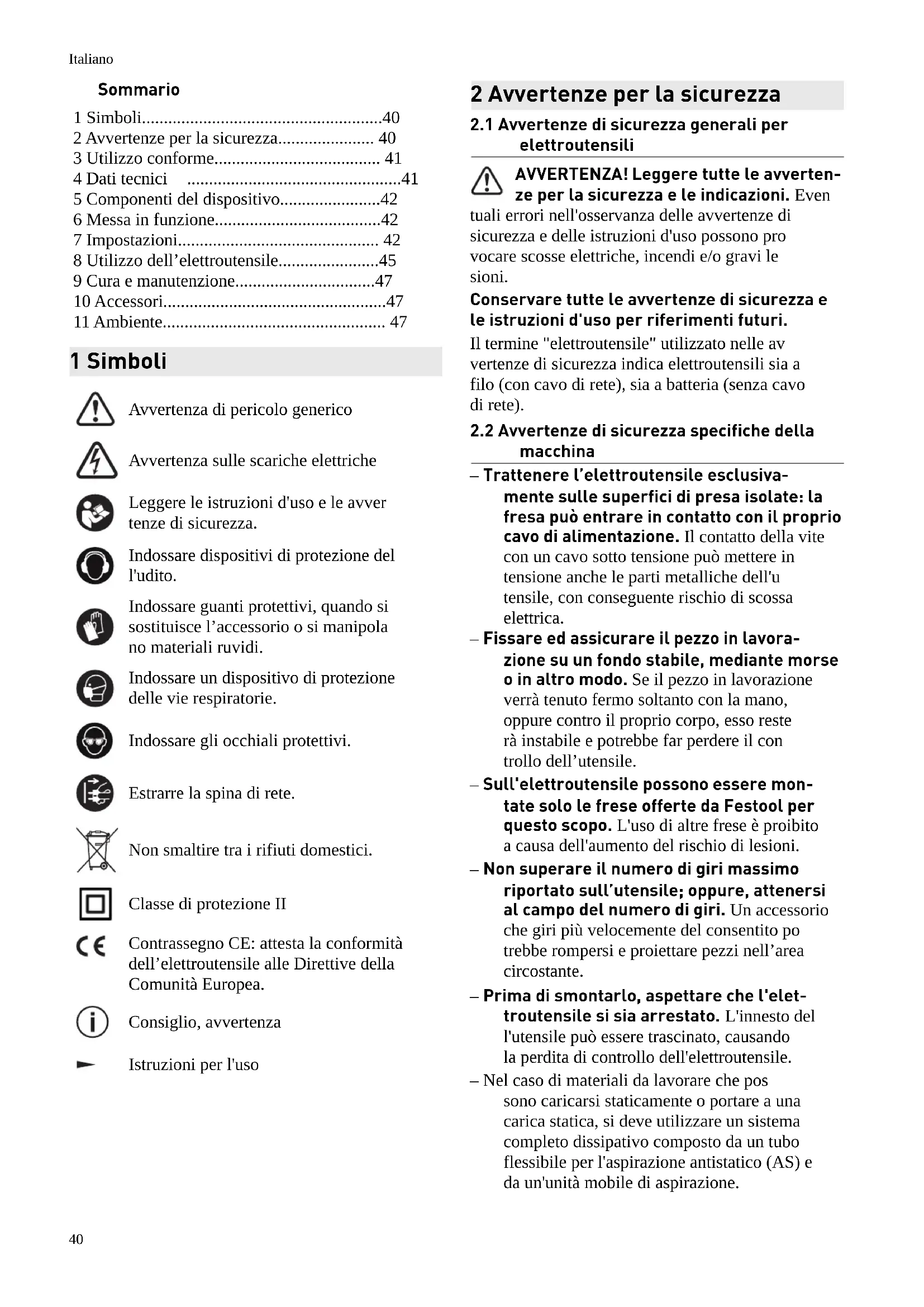

MANUALE UTENTE OF 2200 EBSet FESTOOL
1 Simboli. 40
2 Avvertenze per la sicurezza. 40
3 Utilizzo conforme. 41
4 Dati tecnici 41
5 Componenti del dispositorio. 42
6 Messa in funzione. 42
7 Impostazioni 42
8 Utilizzo dell'elettroutensile. 45
9 Cura e manutenzione. 47
10 Accessori. 47
11 Ambiente. 47
1 Simboli
Avvertenza di pericolo generico
Avverenza sulle scariche elettriche
Leggere le struzioni d'uso e le avventenze di sicurezza.
Indossare dispositivi di protezione del l'uditio.
Indossare guanti protettivi, quando si sostituisce l'accessorio o si manipola no materiali ruvidi.
Indossare un dispositivo di protezione delle vie respiratoria.
Indossaregliocchiali protettivi.
Estrarre la spina di rete.
Non smaltire tra i rifiuti domestici.
Classe di protezione II
Contrassegno CE: attesta la conformità dell'elettroutensile alle Direttive della Comunità Europea.
Consiglio, avventenza
Istruzioni per l'uso
2 Avverenze per la sicurezza
2.1 Avverenze di sicurezza generali per elettROUTensili
AVVERTENZA! Leggere tutte le avventenze per la sicurezza e leindicazioni. Even
tuali errorsi nell'osservanza delle avvertenze di sicurezza e delle istruzioni d'uso possono pro vocare scosse elettriche, incendi e/o gravi le sioni.
Conservare tutte le avventenze di sicurezza e le istruzioni d'uso per riferimenti futuri.
Il termine "elettroutensile"utilizzato nelle av vertenze di sicurezza indica elettroutensili sua a filo (con cavo di rete),sia a batteria (senza cavo di rete).
2.2 Avverenze di sicurezza specifiche della macchina
- Trattenere l'elettroutensile escludamente sulle superfici di presa isolate: la fresa può entrare in contatto con il proprio cavo di alimentazione. Il contatto della vite con un cavo sotto tensione può mettere in tensioneanche le parti metalliche dell'u tensile, con seguente rischio di scossa elettrica.
- Fissare ed assicurare il pezzo in lavorazione su un fondo stabile, mediante morse o in altri modo. Se il pezzo in lavorazione verrà tenuto fermo soltanto con la mano, oppure contro il proprio corpo,esso restera instabile e potrebbe far perdere il controllo dell'utensile.
- Sull'elettroutensile possono essere montate solo le frese offerte da Festool per questo scopo. L'uso di altre frese è proibito a causa dell'aumento del rischio di lesioni.
Non superare il numero di giri massimo riportato sull'utensile; oppure, attenersi al Campo del numero di giri. Un accessorio che giri più velocemente del consentito po trebbe rompersi e proiettare peszzi nell'area circostante. - Prima di smontarlo, aspettare che l'elettroutensile si via arrestato. L'innesto del l'utensile cui è essere trascinnato, causando la perdita di controllo dell'elettroutensile.
-
Nel caso di materiali da lavorare che pos sono caricarsi staticamente o portare a una carica statica, si deve utilizzato un systema completo dissipativo composto da un tubo flessibile per l'aspirazione antistatico (AS) e da un'unità mobile di aspirazione.
-
Bloccare solo gli utensili con il diametro del codolo per il quale è prevista la pinza di bloccaggio.
- É ammesso l'impiego dei soli attrezzi conformi alla norma EN 847-1. Tutti gli utensili di fresatura Festool soddisfano i requisiti.
- Assicuratevi che la fresa sia ben posizionata e controllatene il perfetto scorrimento.
-La pinza di bloccaggio e il dato di bloccaggio non devono presentare alcun danno. - Le frese incrinate equelle che hanno cambiato forma non devono essere utilizzate.
Indossare adeguati dispositivi di protezione personale: protezioni acustiche, occhiali protettivi, mascherina antipolvere in caso di lavorazioni che generano polvere, quanti protettivi per la lavorazione di materiali grezzi e durante la sostituzione degli utensili.
2.3 Lavorazione dell'alluminio
Per la lavorazione dell'alluminio, occorrera attenersi alle seguenti misure di sicurezza:
- Inserire a monte un interruptore salvavita (FI, PRCD).
- Collegare un eletttroutensile ad un aspiratore di tipo idoneo, con tubo flessibile di aspirazione antistatico.
- Pulire l'electroutensile con regolarità, eliminando la polvere depositasiti nella scatola del motore.
- Induces occhiali protettivi.
2.4 Valori di emissione
I valori determinati in base a EN 62841 sono tipicamente:
Livello di pressione acustica L PA = 93 dB(A)
Livello di potenza acustica L WA=104 dB(A)
Tolleranza K = 3 dB
PRUDENZA
Suono risultante dal lavoro
Danneggiamento dell'udito
Utilizzato la protezione per l'udito.
Valore dell'emissione di vibrazioni a_h (somma vettoriale di tre direzioni) e tolleranza K rilevati secondo la norma EN 62841:
$$ a _ {h} < 2. 5 \mathrm {m} / \mathrm {s} ^ {2} $$
$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$
I valori di emissione indicati (vibrazioni, rumorosità)
- hanno valore di confronto tra le macchine,
-permettono una valutazione provvisoria del carico di rumore e di vibrazioni durante l'uso, - rappresentano l'attrezzo elettrico nelle sue applicazioni principali.
PRUDENZA
I valori di emissione posso sono differire dai valori specificati. Questo dipende dall'uso dell'utensile e dal tipo di pezzo da lavorare.
Deve essere valutato il carico effettivo durante l'intero ciclo operativo.
A seconda del carico effettivo, devono es-. sere definite misure di sicurezza adequate per proteggere l'operatore.
3 Utilizzo conforme
La fresa è destinata alla fresatura di legno, materie plastiche e materiali simili al legno.
Se si utilizzato gli utensili di fresatura previsti a questo scopo nei documenti di vendita Festool, è possibile lavorare ancè l'alluminio e il cartongesso.
Questo utensile elettrico deve essere utilizzato escludivamente da personale specializzato o persona appositamente addestrate.
Il proprietario risponde dei danni in caso di uso non appropriato dell'attrezzo.
4 Dati tecnici
| Fresatrice OF 2200 EB | |
| Potenza 2200 W * | |
| N. giri 10000 - | 22000 min-1 |
| Numero di giri max. (a vuo-to) | 23000 min-1 |
| Regolazione rapida della profondità | 80 mm |
| Regolazione micrometrica della profondità | 20 mm |
| Filettatura d'attacco dell'al-bero motore | M22x1,0 |
| Diametro fresa max. 89 mm | |
| Peso secondo procedura EPTA 01:2014: | 8,3 kg |
- OF 2200 EB GB 110 V corrente nominale 16 A.
5 Componenti del disposativo
[1-1] Ruota d'appoggio per regolazione fine
[1-2] Scala per regolazione fine
[1-3] Manopola per regolazione dell'altezza
[1-4] Scala risconto di profondità
[1-5] Risconto di profondità con puntatore
[1-6] Leve di bloccaggio risconto di pro-fondità
[1-7] Eccentrico per l'accoppiamento del risconto di profondità e della battuta a scatti
[1-8] Battuta a scatti
[1-9] Leva di lavoro perchio soletta di scorrimento
[1-10] Blocca-albero
[1-11] Rotella di regolazione del numero di giri
[2-1] Interruttore ON/OFF pulsante di bloccaggio
[2-2] Interrupttore ON/OFF
[2-3] Leva di bloccaggio della cappa di protezione
[2-4] Impugnature
[2-5] Manicotto di aspirazione
Le illustrazioni indicate si trovano all'inizio ed alla fine delle istruzioni per l'uso.
L'accessorio raffigurato o descririto più non comparire nella fornitura standard.
6 Messa in funzione
AVVERTENZA
Tensione o frequenza non consentite! Pericolo d'infortunio
La tensione di rete e la frequenza della sorgente elettrica devono coincidere con leindicazioni sulla targhetto.
In America settentrionale è consentito esclusivamente l'impiego di macchine Feststool con tensione 120V / 60Hz
6.1 Accensione/spegnimento
L'interrottore [2-2] ha funzione di interrottore ON/OFF (pressione = ON, rilascio = OFF).
Per il funzionamento continuativo, l'interruttore ON/OFF si potrà bloccare con l'apposto pulsante [2-1]. Premendo nuovamente l'interruttore ON/OFF, il bloccaggio verrà disimpegnato.
7 Impostazioni
AVVERTENZA
Pericolo di lesioni, scossa elettrica
- Prima di eseguire qualsiasi operazione sulla macchina disinnestare sempre la spina alla presa.
7.1 Elettronica
Regolazione del numero di giri
Il numero di giri è regolabile in modo continuo, mediante l'apposita rotella [1-11] (vedere Dati tecnici).
Cio consente di adattare al meglio la velocità di taglio in base al materiale.
| Materiale | Diametro fresa [mm] materiale | |
| 10 - 30 30 - 50 50 - 89 | di taglio consiglia- to | |
| Posizione della ghiera di regolazione | ||
| Legnoduro | 6 - 4 5 - 3 3 - 1 HW (HSS) | |
| Legnotocono | 6 - 5 6 - 4 5 - 3 HSS (HW) | |
| Truciolato, rive-stito | 6 - 5 6 - 4 4 - 2 HW | |
plastica 6-46-33-1 HW
| Materiale | Diametro fresa [mm] materiale | |
| 10 - 30 | 50 - 89 | |
| Posizione della ghiera di regolazione | ||
| Allumi-nio | 3 - 1 | 3 - 1 2-1 HSS (HW) |
| Carton-gesso | 2 - 1 | 1 1 HW |
Termofusibile
In caso di temperatura motore eccessiva, l'alimentazione della corrente e il numero di giri vengono ridotti. In tale caso, l'eletttroutensile proseguirà a funzionare, ma a potenza ridotta, per consentire un rapido raffreddamento mediatinga la ventilazione motore. Dopo il raffreddamento, l'eletttroutensile riparte autonomamente.
Protezione contro il riavvio
Il disposivo di protezione contro il riavvio impedisce all'eletttroutensile di riavviarsi automaticamente dopo l'interruzione della tensione con interrottore ON/OFF premuto. L'electrontrutensile in questo caso deve essere prima spento e poi riacceso.
A causa della protezione contro il riavvio incorpora, l'utensile elettrico non può essere accesso e spentotramite un modulo interrottore esterno.
Freno
La OF 2200 EB è dotata di freno elettronico. Dop o lo spegnimento, la lama viene frenata elettronicamente e portata all'arresto in circa 2 sec.
7.2 Sostituzione dell'utensile
PRUDENZA
Pericolo di lesioni a causa dell'utensile affilato e ad alta temperatura
Nonutilizzare utensili condenti smussati o difettosi.
- Indossare guanti protettivi durante l'uso dell'utensile.
Per cambiare l'utensile, mettere l'elettroutensile su un lato.
Azionare l'arresto del mandrino [3-1] solo quando l'eletttroutensile è spento.
Introduzione dell'utensile
Innestare l'utensile di fresatura ([3-4] e [3A-1]) il più a fondo possibile, o almeno fi
no alla marcatura sul codolo della fre-sa, nella pinza di bloccaggio aperta [3A-2].
i Se la pinza di bloccaggio [3A-2] non è visibile per via del dato di bloccaggio [3A-3], l'utensile di fresatura deve essere inserito nella pinza di bloccaggio almeno quel tanto che basta affinché la marcatura non sporga più dal dato di bloccaggio.
Premere l'interruttore per l'arresto del mandrino [3-1] sul lato sinistro [B].
Serrare il dato di bloccaggio [3-3] con la chiave a forcella n. 24.
L'arresto del mandrino blocca l'elettromandrino solo in una direzione di rotazione. Pertanto, la chiave non ha bisogno di essere abbassata quando si après o si chiude il dato di bloccaggio, ma cui essere spostata avanti e indietro come un cricchetto.
Prelievo dell'utensile
- Spingere verso l'alto la cappa di protezione dai trucoli [3-2] sino a farla scattare in posizione.
Premere l'interruttore per l'arresto del mandrino [3-1] sul lato destro [A]. - Allentare il dato di bloccaggio [3-3] con una chiave a forcella n. 24 fino a quando si avverte una resistenza. Superare la resistenza girando ulteriormente la chiave a forcella.
Rimuoverela fresa.
7.3 Sostituire la pinza di bloccaggio
Le pinze di bloccaggio sono disponibili per i seguenti diametri di codolo: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.
- Spingere verso l'alto la cappa di protezione dai trucoli [4-2] sino a farla scattare in posizione.
Premere l'interruttore per l'arresto del mandrino [4-1] sul lato destro [A]. - Svitare completeness the dado di bloccaggio [4-3] e rimuoverlo insieme alla pinza di bloccaggio [4-4]. Non分开e mai il dato di bloccaggio e la pinza di bloccaggio, perché formano un'unità.
- Inserire una nuova pinza di bloccaggio nel mandrino solo con il dato di bloccaggio montato e innestato.
Avvitare leggermente il dato di bloccaggio. Non stringere se non è inserita la fresa!
7.4 Regolazione della profundità di fresatura
La regolazione della profondità di fresatura avviene in due fas:
Impostazione del punto zero
- Apriré la leva di bloccaggio [5-2], in modo che il limitatore di profondità [5-3] si possa muovere liberamente.
- Posizione are la fresatrice su una superficie di appoggio piana [superficie di riferimento]. Apriere la manopola [5-1] e premere l'elettroutensile verso il basso fino a quando la fresa poggia sulla superficie.
- Bloccare l'elettroutensile in questa posizione chiudendo la manopola [5-1].
Premere il risconto di profondità [5-3] contro uno dei tre riscontri fissi della battuta a scatti girevole [5-4]. - Spingere il punctatore [5-5] verso il basso in modo che sulla Scala [5-7] indichi 0 mm.
i Se la posizione dello zero non è corretta, cui quere assere corretta con la vite [5-6] sul puntatore.
Con un cacciavite è possibile regolare due dei tre riscontri fissi [7] (A e B) individualmente in altezza.
i Il risconto fisso C ha una spalla per la pre-fresatura - vedi capitolo 7.5.
Definizione della profondità di fresatura
- Tirare verso l'alto il ris contro di profondità [6-6] finché il puntatore [6-2] non indica la profondità di fresatura desiderata.
- Bloccare il risconto di profondità in questa posizione con la leva di bloccaggio [6-3].
Apriré la manopola [6-1].
L'eeltroutensile è ora in posizione di partenza.
- Se necessario, regolare la profondità di fre-satura girando la ruota d'appoggio [6-8].
Girando la ruota d'appoggio di una taccà si cambia la profondità di fresatura di 0,1 mm. Un giro completò è di 1 mm.
L'anello graduato [6-7] può essere ruotato separamente per portarlo sullo "zero".
Le tre tacche [6-4] sullo spigolo [6-5] indicao il range massimo di spostamento della ruota d'appoggio (20 mm) e la posizione centrale.
7.5 Prefresatura/fresatura di precisione
Il risconto fisso C ha due livelli di arresto con una differenza di altezza di 2 mm. Questo per-
mette di presare in due fasi la profundità impostata con il risconto C:
Prefresatura
- Abbassare l'electroutensile fino al livello del risconto [7-1].
Fresatura finale
- Abbassare l'eeltroutensile fino al livello del risconto [7-2].
i I lavori di fresatura possono quindi essere eseguiti rapidamente con una grande pro-fondità di fresatura, pur ottenendo una buona qualità della superficie. La profondità di fresatura finale è determinata alla regolazione del piano di risconto [7-2].
7.6 Regolazione fine per la lavorazione degli spigoli
Per l'uso di utensili di fresatura con cuscinetti di guida, l'elettroutensile ha una regolazione fine speciale. Questo rende possibile, per esempio, impostare rapidamente e facilmente un passaggio esatto quando si arrotondano i bordi alla passaggio, vedi immagine [8].
Regolazione esatta della profondità di fresatura
- Dapprima impostare la profondità di fresatura all'incirca.
Eseguire una fresatura di prova. - Aprire la leva di bloccaggio [9-2].
- Spingere il risconto di profondità [9-3] contro il risconto fisso C [9-5].
- Bloccare il risconto di profondità con l'eccentrico [9-4] sulla battuta a scatti (ruotare in senso orario).
- Chiudete la leva di bloccaggio [9-2].
- Aprire la manopola [9-1].
- Girando la ruota d'appoggio [9-6] impostare esattamente la profondità di fresatura.
i E possibile regolare la profundità di fresa tura in entrambe le direzioni grazie all'ac-coppiamento del limitatore di profundità con la battuta a scatti.
- Chiudere la manopola [9-1].
- Aprire l'eccentrico [9-4] (in senso antiorario).
- All'occorrezza eseguire ulteriori fresature di prova e regolazioni..
7.7 Aspirazione
AVVERTENZA
Rischio per la salute a causa di polveri
Non lavorare in alcun caso alla semente di aspirazione.
- Lavorare solo con la cappa di protezione dai trucoli [10-2].
In caso di lavori con produzione di polvere, indossare un dispositivo di protezione delle vie respiratoriie.
Attenersi alle disposizioni nazionali.
Al manicotto d'aspirazione [10-4] più essere collegata un aspiratore Festool con un tubo flessibile per aspirazione di diametro di 36 mm o 27 mm (si consiglia da 36 mm per ridurre il rischio di ostruzione).
Inserire il manicotto d'aspirazione [10-4] come indicate in figura [10]. Il manicotto d'aspirazione può essere ruotato nel range [10-3].
ATTENZIONE! Qualora non si utilizzi un tubo flessibile di aspirazione antistatico, potranno verificarsi cariche elettrostatiche. In tale caso, l'utente potrebbe subire una folgorazione e la parte elettronica dell'elettroutensile potrebbe venire danneggiata.
Cappa di protezione dai trucioli
La cappa di protezione dai trucoli [10-2] più essere agganciata in una posizione superiore, ad es. per ilchio fresa.
- Spingere la cappa di protezione dai trucoli verso l'alto fino a quando non si aggancia o spingere l'elettroutensile versuso il basso fino al risconto.
Per migliorare l'efficienza dell'aspirazione, abbassare la cappa di protezione dai trucoli verso il basso quando si lavora.
- Spingere la leva [10-1] verso l'impugnatura.
Raccogli trucioli KSF-OF
Con il raccogli trucoli KSF-OF [11-1] (accesso rio su alcune versioni), nel rifilatore aumenta l'efficacia dell'aspirazione. Il diametro fresa massimo possibile è di 78 mm.
Il montaggio avviene analogamente all'insertimento dell'anello a copiare, v. capitolo 8.3.
La cappa può essere tagliata lungo le scanalature [11-2] con un seghetto e quandoVenire ridotta. Il raccogli trucoli cui quindi essere utilizzato per raggi interni sono a un raggio minimo di 52~mm
8 Utilizzo dell'eletttroutensile
Durante il lavoro, rispettore sempre le avvertenze di sicurezza riportate all'inizio
e le seguenti regole:
- Guidare l'utensile verso il pezzo in lavorazione sostanto a motore acceso.
- Prima di lavorare, assicurarsi che la leva di bloccaggio [1-6] sia chiusa e l'eccentri-co [1-7] sia aperto.
- Fissare sempre il pezzo in lavorazione in modo che non possa spostarsi durante la lavorazione.
- Durante il lavoro, trattenere l'electrontrutensile sempre con entrambi le mani sulle impugnatur [2-4]. Ciò sarefondamente per un lavoro preciso e per l'opération di affondamento.
-Fresare solo in controrotazione (direzione di avanzamento dell'elettroutensile nella direzione di taglio dell'utensile, Fig. [15]).
8.1 Fresare
Impostare la profundità di fresatura desiderata, v. capitolo 7.4.
Accendere l'eeltroutensile.
Apriré la manopola [1-3].
spingere verso il basso l'elettroutensile fino a battuta.
- Bloccare l'elettroutensile in questa posizione chiudendo la manopola [1-3].
- Affondare lentamente e in modo uniforme nel pezzo.
Eseguire il lavoro di fresatura.
- Aprire la manopola [1-3].
- Muovere lentamente verso l'alto l'eeltroutensile fino a battuta (emersione).
- Spagnere l'eeltroutensile.
8.2 Frese con risconto laterale
Il riscontra laterale (accessorio su alcune versioni)iene utilizzato per le operazioni di fresatura parallele al bordo del pezzo.
- Bloccare le due barre di guida [12-4] con le due manopole [12-2] sul risconto laterale.
- Inserire le barre di guida nelle scanalature del piano di fresatura fino alla quota desiderata e bloccarle con la manopola [12-1].
Regolazione precisa
Aprière la manopola [12-7], per effettuare una regolazione fine con la ruota d'appoggio [12-5].
A tale scopo l'anello graduato [12-6] ha una Scala da 0,1 mm. Se la ruota d'appoggio è tenuta ferma, l'anello graduato può
Italiano
girato separamente per impostarlo su "zero". La Scala [12-3] visualizza la regolazione in millimetri.
- Una volta effettuata la regolazione fine, chiudere la manopola [12-7].
Regolare entrambé le ganasce [13-3] in modo che la loro distance alla fresa sa di circa 5 mm. Per fare quello, svitare le vi-ti [13-2] e riserrarle dopo aver effettuato la regolazione. - Solo quando si fresa sul bordo: spingere la cappa di aspirazione [13-1] della parte posteriore sul risconto laterale fino all'innessto e collegare sul manicotto d'aspirazione un [13-4] tubo flessibile per aspirazione di diametro 27 mm o 36 mm. In alternatively, lasciate il tubo flessibile per aspirazione sul manicotto d'aspirazione dell'elettroutensile.
8.3 Fresatura a copiare
Per i lavori di fresatura con dime, si utilizza la fresatrice con anello a copiare incorp.orato [accessorio].
Gli anelli a copiare possono essere utilizzati con la soletta di scorrimento standard. Una soletta di scorrimento speciale è disponibile come accessorio per migliorare il supporto.
Inserimento anello a copiare
PRUDENZA
Pericolo d'infortunio
Una fresa troppo grande danneggia l'anello a copiare e può causare incidenti.
Assicurarsi che la fresa inserta passi atraverso l'apertura dell'anello a copiare.
- Appoggiare l'eeltroutensile lateralmente su una base stabile.
Aprière la leva [14-4]
Prelevare la soletta di scorrimento [14-1].
Rilasciare la leva [14-4].
Inserire correttamente l'anello a copiare [14-3] nel piano di fresatura.
- Inserire la soletta di scorrimento con le ganasce [14-2] nel piano di fresatura.
Premere la soletta di scorrimento fino al- l'aggancio nel piano di fresatura.
La sporenza Y (Fig. [15]) del pezzo relativamente alla sagoma è calculata come segue: Y = ( anello a copiare - fresa)/2
8.4 Lavorazione degli spigoli
Per la lavorazione degli spigoli, nell'eletttroutensile sono inserti utensili di fresatura con cu
scinetto di guida. L'elettroutensile è guidato in modo tale che il cuscinetto di guida rotoli sul pezzo da lavorare.
Usare sempre il raccogli-trucioli KSF-OF dur-. rante la lavorazione degli spigoli per migliorare l'aspirazione.
8.5 Presare con sistemas di guida FS
Ilsystemadi guida (accessorio su alcune versioni)facilita la fresatura di scanalature diritte.
Fissare i binari di guida sul pezzo con gli appositi morsetti [16-4].
- Inserire la soletta di scorrimento [16-3] per il risconto per guida nel piano di fresatura della fresatrice (vedi capitolo 8.6). Questa soletta di scorrimento ha un gradino che compensa l'altezza dei binari di guida.
- Bloccare le due barre di guida [16-6] con le due manopole [16-5] [16-9] sul risconto per guida.
- Aprire la manopola [16-1].
- Inserire le barre di guida [16-6] nelle scanalature del piano di fresatura.
- Appoggiare la fresatrice con il risconto per guida sui binari di guida.
- All'occorrezza, agenda con un cacciavite su entrambe le ganasse [16-2] regolare il giocco del risconto per guida sui binari di guida.
- Spostare la fresatrice lungo le aste di guida fino a raggiungere la distanza desiderata tra l'utensile di fresatura e i binari di guida. Assicurarsi che ci sia una distance di sicurezza X - immagine [16] di 5 mm tra il bordo anteriore del binario di guida e la fresa o la scanalatura.
- Chiudere la manopola [16-1].
- Aprire la manopola [16-10].
- Ruotando la ruota d'appoggio [16-7] regolaire con precisione la distanza X. Tenere ferma la ruota d'appoggio [16-7], per ruotare la Scala [16-8] separamente per l"azeramento".
- Chiudere la manopola [16-10].
8.6 Sostituzione della soletta di scorrimento
Per applicazioni diverse, Festool offre solette di scorrimento (accessorio) speciali.
- Appoggiare l'eeltroutensile lateralmente su una base stabile.
- Aprire la leva [14-4].
Prelevare la soletta di scorrimento [14-1].
Rilasciare la leva [14-4]. - Inserire la soletta di scorrimento con le ganasce [14-2] nel piano di fresatura.
Premere la soletta di scorrimento fino all'aggancio nel piano di fresatura.
i Al primo utilizzo della soletta di scorri-mentation: Rimuovere la pellicola protettiva!
9 Cura e manutenzione
AVVERTENZA
Pericolo di lesioni e di folgorazione
- Prima di qualsiasi intervento di manutenzione e cura, estrarre sempre il connettore di alimentazione alla presa elettrica.
- Qualsiasi intervento di manutenzione e riparazione che richieda l'aperture del corpo andrè effettuato escludivamente da un'officina autorizzata dell'Assistenza Clienti.
Assistenza Clienti riparazione
escludamente a cura del costrutto re o di officine di assistenza autorizzate. Per l'indirizzo più vicino alla vostra zona: www.festool.it/servizio
Utilizzare esclusivamente ricambi originali Festool. Per il codice di ordinazione: www.festool.it/servizio
L'utensile elettrico è dotato di carboni speciali autoestinguenti. Quando sono consumati, la corrente viene automaticamente interrotta e l'utensile elettrico si arresta.
Rispettare le seguenti avverenze:
Se è necessario sostituire il cavo di alimentazione dell'elettroutensile, quello deve essere sostituito dal produttore o da un'officina autorizzata per evitare rischi per la sicurezza.
Le parti e i dispositivi di sicurezza danneggiati devono essere riparati o sostituita a regola d'arte da un'officina autorizzata, se non indicate diversamente nelle istruzioni per l'uso.
Per garantire la circolazione dell'aria, tenere sempre sgombre e pulite le aperture per l'aria di raffreddamento sul corpo.
10 Accessori
Utilizzare esclusivamente utensili accessori ed attrezzi originali Festool. L'impiego di utensili accessori di inferiore qualità e di accessori di produttori terzi cui augmente il pericolo di lesions e comportare forti sbilanciamenti, che pregiudicano la qualità del lavoro ed accelerano l'usura dell'eletttroutensile.
I numero d'ordine per accessori e utensili sono riportati nel catalogo Festool, oppure in Internet, all'indirizzo www.festool.it.
11 Ambiente
Non gettare l'utensile fra i rifiuti dome-
stici! Avviare utensili, accessori ed imballaggi ad un riciclo rispettoso dell'am. Attenersi alle disposizioni di legge nain vigore.
Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elettroniche usate e delle rispettive leggi nazionali derivatene, gli elettROUTensili devono essere raccolti separatamente e introdotti nell'apposto ciclo di smaltimento e recupero a tutela dell'ambiente.
Informazioni su REACH: www.festool.com/ reach
Inhoudsopgave
Advarsel om generel fare
