OF 2200 EBSet - Frézka FESTOOL - Bezplatný návod k obsluze

Typ výrobku	Frézka (horní frézka)
Značka	Festool
Model	OF 2200 EBSet
Příkon	2200 W
Otáčky	10 000 – 22 000 ot/min (max. naprázdno 23 000 ot/min)
Rychlé nastavení hloubky	80 mm
Mikrometrické nastavení hloubky	20 mm (stupnice 0,1 mm)
Závit připojení	M22 x 1,0
Maximální průměr frézy	89 mm
Hmotnost	8,3 kg
Napájení	230 V ~ (podle modelu), 50/60 Hz
Přípojka odsávání	Průměr 27 nebo 36 mm
Elektronická brzda	Ano (zastavení za 2 s)
Ochrana proti opětovnému spuštění	Ano
Rychlá výměna základny	Ano (páka)
Použití v souladu s určením	Dřevo, plasty, podobné materiály, hliník, sádrokarton
Třída ochrany	II
Údržba	Čistěte větrací otvory, vyměňujte uhlíky s automatickým vypnutím
Bezpečnost	Používejte OOPP, před údržbou odpojte, používejte pouze frézy Festool splňující EN 847-1
Náhradní díly	Používejte pouze originální díly Festool
Opravitelnost	Opravy provádí výrobce nebo autorizované servisy

Často kladené otázky - OF 2200 EBSet FESTOOL

Jak nastavit hloubku frézování na OF 2200?

Nastavení probíhá ve dvou krocích: nejprve nastavení nulového bodu položením frézky na rovnou podložku a nastavením hloubkového dorazu, poté přednastavení zvednutím dorazu na požadovanou hloubku. Jemné mikrometrické nastavení lze provést otočným kolečkem (0,1 mm na zářez).

Jak vyměnit frézu na frézce OF 2200?

Stiskněte blokování vřetena [3-1], poté povolte matici pomocí vidlicového klíče 24. Vyjměte starou frézu a vložte novou až po rysku na stopce. Utáhněte matici při držení blokování vřetena.

Jak vyměnit upínací kleštinu?

Zvedněte ochranný kryt, stiskněte blokování vřetena, poté zcela vyšroubujte matici a vyjměte upínací kleštinu. Vložte novou kleštinu (dostupné průměry: 6,0; 6,35; 8,0; 9,53; 10,0; 12,0; 12,7 mm) a lehce našroubujte matici bez utahování, poté vložte frézu.

Jak používat boční doraz pro paralelní frézování?

Upevněte dvě vodící tyče na boční doraz, zasuňte je do drážek frézovacího stolu a nastavte požadovanou vzdálenost. Je možné mikrometrické nastavení otočným kolečkem (stupnice 0,1 mm). Po nastavení utáhněte otočné knoflíky.

Jak používat vedení FS (lištu)?

Upevněte vodicí lištu na obrobek pomocí svorek. Nasaďte vhodnou základnu, zablokujte vodící tyče na vodicím dorazu a zasuňte je do drážek frézky. Nastavte vzdálenost X pomocí mikrometrického kolečka při dodržení bezpečné vzdálenosti alespoň 5 mm.

Jak nainstalovat kopírovací kroužek?

Položte frézku, povolte páku a sejměte základnu. Vložte kopírovací kroužek ve správné poloze do frézovacího stolu, poté nasaďte základnu zatlačením až na zajištění. Přesah Y se vypočítá jako (průměr kroužku - průměr frézy) / 2.

Jaké příslušenství je k dispozici pro OF 2200?

Festool nabízí kopírovací kroužky, boční doraz, vedení FS, speciální základny, zařízení pro odvod třísek KSF-OF a upínací kleštiny různých průměrů. Viz katalog nebo web www.festool.fr.

Jak udržovat frézku OF 2200?

Před údržbou vždy odpojte od sítě. Pravidelně čistěte ventilační otvory. Uhlíky mají automatické vypnutí: při opotřebení se přístroj zastaví. Používejte pouze originální náhradní díly Festool. Pro opravy kontaktujte autorizovaný servis.

Jaké materiály lze frézovat pomocí OF 2200?

Tato frézka je určena pro frézování dřeva, plastů, materiálů podobných dřevu, dále hliníku a sádrokartonu s vhodnými frézami. Dodržujte doporučené otáčky uvedené v návodu.

Jak připojit odsávání na OF 2200?

Připojte vysavač Festool k přípojce odsávání [10-4] hadicí o průměru 27 nebo 36 mm. Použijte antistatickou hadici pro zabránění hromadění statické elektřiny. Ochranný kryt proti třískám musí být během používání spuštěn pro maximální účinnost.

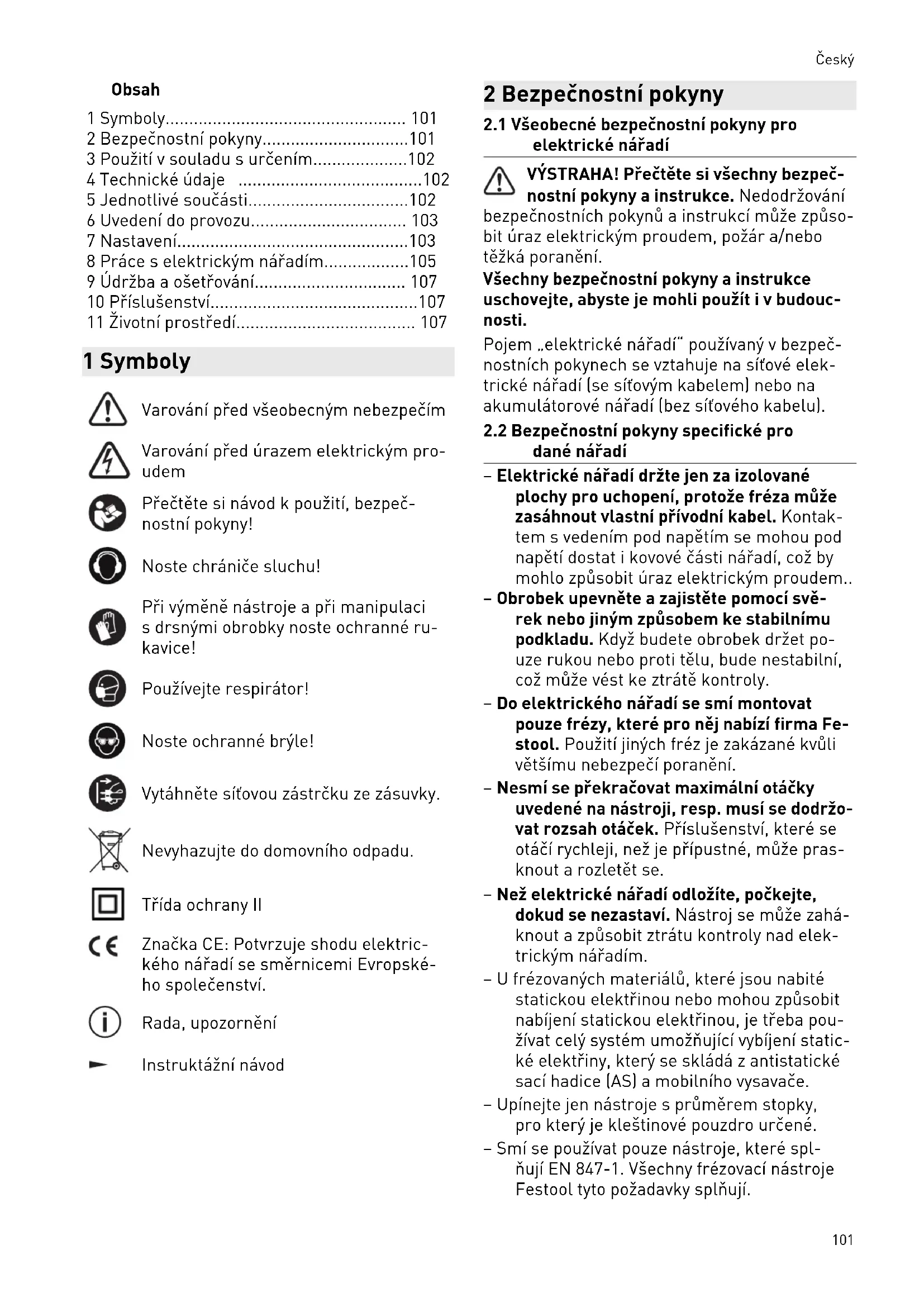

NÁVOD K OBSLUZE OF 2200 EBSet FESTOOL

1 Symboly. 101
2 BezpečnostníPokyny. 101
3 Použití v souladu s určením. 102
4 Technické udaje 102
5 Jednotlivé soucasti. 102
6 Uvedeni do provozu. 103
7Nastaveni. 103
8 Prace selektrickym naradim. 105
9 Udrzba a osetrovani 107
10 Prislustenstvi. 107
11 Zivotni prostreDi 107

1 Symboly

Varováni préd všeobecným nebezpecím

Varovani pred urazem elektrickym proudem

Přečte ste námod k použití, bezpeč-nostníPokyny!

Noste chránice sluchu!

Při výměné nastroje a pri manipulaci s drsnymi obroky nods ochranné rukavice!

Používejte respirátor!

Noste ochranné bryle!

Vytáhněte sítovou zástrčku ze zásuvky.

Nevyhazujte do domovního oppadu.

Trida ochrany II

Znacka CE: Potvrzuje shodu elektrického náradi se smernicemi Evropského spolecenstvi.

Rada, upozornéni

Instruktázní námod

2 Bezpečnostní poukyny

2.1 Vseobecné bezpečnostní poukyny pro elektrické nařadi

VYSTRAHA! Prectete si vsechny bezpeć-nostnéPokyny a instrukce. Nedodržováni

bezpečnostnichPokynu a instrukcí mûze zpʊsobit uraz elektrickým proudem, požár a/nebo težká poraněni.

Vsechny bezpečnostníPokyny a instrukce uschovejte, abyste je mohli použít i v budouc-nosti.

Pojem „elektrické náradí“ použivaný v bezpeč-nostnichPokynech se vztahuje na sitové elektrické náradí (se sitovým kabelem) nebo na akumulátorové náradí (bez sitového kabelu).

2.2 Bezpečnostní poukyny specifikné pro dané náradi

• Elektrické nářadi držte Jen za izolované plochy pro uchopení, protoze fréza můzezasáhnout vlastní privodní kabel. Kontaktem s vedením pod napětím se mohou pod napěti dostat i kovové Časti nářadi, což by mohlo způsobit uraz elektrickým proudem..
• Obrobek upevněte a zajistěte pomoci svěrek nebo jiným způsobem ke stabilnímu podkladu. Když budete obrobek držet pouze rukou nebo proti tělu, bude nestabilné, což může věst ke ztrátě kontroly.
• Do elektrického nárádi se smí montovat pouze frézy, které pro nej nabíziirma Festool. Použití jin'ych fréz je zakázané kvúli větsimu nebezpeci poraněni.
• Nesmi se prekračovat maximálni otáčky uvedené na nástroji, resp. musi se dodržo-vat rozsah otáček. Príslušenstvi, které se otáci rychleji, než je prípustné, můze prasknout a Rozletět se.
• Než elektrické nárádi odložite, počkejte, dokud se nezastavi. Nastroj se můze zaháknout a způsobit ztratu kontroly nad elektrickým náradím.
• U frézovanych materialu, které jsou nabité statickou elektrinou nebo mohou zpùsobit nabijeni statickou elektrinou, je t'reba použivat cely systém umozhujici vybijeni staticke elektriny, který se skláda z antistaticke sací hadice (AS) a mobilího vysavace.
• Upinejte jen nastroje s prumerem stopky, pro ktery je klestinové pouzdro urcené.
  -Smi se pouzivat pouze nastroje, které spl- nju' EN 847-1. Vsechny frezovaci nastroje Festool tyto pozadavky splnju.

Český

• Dbejte na rádné upevnéi frézy a zkontrolujte bezchybný chod.
• Klestinové pouzdro a présuvná matice ne-smí být poškozené.
  -Frezy s prasklinami a frezy se zmenenym tvarem se nesmi pouzivat.

Používejte vchodné osobní ochranné pomůcký: ochranu sluchu, ochranné brýle, prachovou masku pri prasné práci, ochrané rukavice pri práci s hrubými materiały a pri vyměne nastroje.

2.3 Rezání hliniku

Prirezani hliniku je z bezpečnostnich dūvodū nutné doržovat následujíci opatřeni:
Zapojte náradi pres proudovy chranič (FI, PRCD).
- K elektrickému nárádi pripojte vhodné vyssavač s antistatickou sací hadić.
- Pravidelné Čistěte prach usazený v krytu motoru elektrického nařadi.

chrrnne bryle!

2.4 Hodnoty emisi

Hodnoty zjišteć podle EN 62841 prědstavují typicky:

Při práci vzníká hluk

Poškození sluchu

Používejte ochranu sluchu.

Hodnota vibraci a_h (soucet vektoru ve t'rech smerech) a nejistota K zjištené podle EN 62841:

$$ a _ {h} < 2, 5 m / s ^ {2} $$

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

Uvedené emitované hodnoty (vibrate, hlučnost)

-slouzikporovnani náradi,
- jsou vhodné také pro prédbězné posouzení zatíženi vibracemi a hlukem pri použití na-radi,
-vztahují se k hlavním druhüm použiti elektrického nařadi.

UPOZORNÉNÍ

Hodnoty emisi se mohou od uvedenych hodnot lišit. Závisi to na použiti náradi a druhu obrobku.

Je nutné posoudit skutečné zatíženi během celého provozniho cyklu.
V závislosti na skutečném zatíženi je nutné stanovit vchodná bezpečnostní opatrěné na ochranu pracovníka.

3 Použití v souladu s určením

Horní frézka je určená k frézování dřeva, plastů a materiálů podobních dřevu.

Pri použití frézovacích nastrojú, které jsou k to-mu určene v prodejnich materialech Festool, lze frézovat také hliník a sádrokarton.

Toto elektrické náradí smejí používat vyhradné odborníci nebo zaškolné osoby.

Pri pouziti v Rozporu s urcenym ucelem prebirá odpovednost uživatel.

4 Technické udaje

Horní frézka OF 2200 EB
Přikon 2 200 W *
Otáčky 10 000-	22 000 min-1
Otáčky max. (volnoběh)	23 000 min-1
Rychlé nastavení hloubky 80 mm
Jemné nastavení hloubky 20 mm
Spojovací závit hnacího hřídele	M22 × 1,0
Průměr frézy max. 89 mm
Hmotnost podle EPTA-Procedure 01:2014:	8,3 kg

• OF 2200 EB GB 110 V jmenovity proud 16 A.

5 Jednotlivé současti

[1-1] Ovladaci kolečko jemného nastavení
[1-2] Stupnice jemného nastavení
[1-3] Otočný knoflík výškového nastavení
[1-4] Stupnice hloubkového dorazu
[1-5] Hloubkový doraz sukazatelem
[1-6] Čelistová páka hloubkového dorazu

[1-7] Vystredník ke spojení hloubkového a stupnového dorazu
[1-8] Stupnovy doraz
[1-9] Ovladaci páka vyměny pracovní desky
[1-10] Aretace vretena
[1-11] Kolečko pro nastavení otáček
[2-1] Spínač aretace vypínače
[2-2] Vypínač
[2-3] Páka aretace ochranného krytu
[2-4] Rukojeti
[2-5] Odsávací hrdlo

Uvedené obrázky naleznete na zaćátku a konci navodu k obsluze.

Zobrażené nebo popsané príslušenství zćasti není současti dodávky.

6 Uvedeni do provozu

VAROVÁNÍ

Nepriustné napétí nebo nepriustná frek- vence!

Nebezpečí urazu

Sitové napétí a frekvence zdroje elektrické energie musi souhlasit s udaji na typovém stitku.
V Severni Americe se smi používat pouze nařadi Festool s napětim 120 V / 60 Hz.

6.1 Zapnuti/vypnuti

Spinač [2-2] slouží k zapínáni a vypínáni (stisknout = zapnuto, uvolnit = vypnuto).

Pro trvaly provoz lze spinač zajistit aretačním tlacitkem [2-1]. Opětovným stisknutím spinače se aretace uvolné.

7 Nastaveni

VAROVÁNÍ

Nebezpeci poraněni elektrickým proudem

• Pred provádením jakychkoli prací na náradiy vtáhněte sítovou zástrčku ze zásuvky!

7.1 Elektronika

Regulace otáček

Otáčky lze pomoci ovladaciho kolečka [1-11]
plynule nastavovat v rozsahu otáček (viz Technické udaje).

Müzete tak rychlost rezání optimálne prizpúsobit prisluşnému materialú.

Material Prüměr frézy [mm] Doporučený 10-30 30-50 50-89 Stupeř
Tvrdé dřevo 6-4 5-3 3-1 HW (HSS)
Měkké dře- vo	6-5 6-4 5-3 HSS (HW)
Dřevotří- skové des- ky, s po- vrchovou vrstvou	6-5 6-4 4-2 HW
Plast 6-4 6-3 3-1 HW
Hliník 3-1 3-1 2-1 HSS (HW)
Sádrokar- ton	2-1 1 1 HW

Tepelná pojistka

Pri priliš vysoke teploté motoru se omezi privod proudu a otáčky. Elektrické náradi běží dal uz Jen s omezeným vykonem, aby bylo zajistěno rychlé vychladnuti pomoci větrání motoru. Po vychladnuti se elektrické náradi opět samo naplno rozběhne.

Ochrana proti opětovnému spustěné

Integrovaná ochrana proti opětovnému spustěné zabraṇije tomu, aby se elektrické náradí po prerušeni napajeni pri stisknutěm vypínači znovu samo spustilo. Elektrické náradí se musí v takovém prípadě nejdříve vypnout a potom opět zapnout.

Na záklandé integrované ochrany proti opětovnému spustěné nelze elektrické náradí zapínata vypínat pomoci externího spinacího modulu.

Brzda

OF 2200 EB je vybavená elektronickou brzdou.
Po vypnutí se vreteno s nastrojem elektronicky
zabrzdi béhem cca 2 sekund.

7.2 Vymena nastroje

UPOZORNÉNÍ

Nebezpeci poranéní o horký a ostrý nastroj

Nepouzivejte tupé a vadné nastroje.
- Pri manipulaci nastrojem nods ochranné rukavice.

Pro vymenu na radi polozte elektrické naradi na bok.

Aretaci vretena [3-1] pouzivejte pouze pri vypnutem elektrickem naradi.

Nasazení nastroje

Frézu ([3-4] a [3A-1]) nasadte do otevreného klestinového pouzdra [3A-2] co nejhloubéji, minimálne však ke značce stopce frézy.

i Neni-li klestinové pouzdro [3A-2] pres prévěčnou matici [3A-3] vidět, musí byt frezazasunuta do klestinoveho pouzdra minimálne tak daleko, aby značka Ž již nepřesahovala prévěčnou matici.
Spinač pro aretaci vretena [3-1] stisknéte na levé straně [B].
- Převcnou matici [3-3] utáhněte otevřeným klicem SW 24.
i Aretace vretena blokuje motorovo vreteno vzy pouze v Jednom smeru otaceni. Proto neni tbrepa pri povolovani, resp. utahovani prvecné matice sroubovak vytahovat, ale lze jim pohybovat sem a tam jako rohatkou se zapadkou.

Vvjmuti nastroje

Kryt trisek [3-2] posunte nahoru, až zasko-ci.
Spinač pro aretaci vretena [3-1] stisknéte na pravé strane [A].
- Prevlečnou matici [3-3] povolte otevřeným klicem SW 24 až na citelný odpor. Odpor prekonávejte dalsím otáčením otevřeného klice.
Vyjměte frézu.

7.3 Vymena klestinového pouzdra

K dispozici jsou klestinová pouzdra pro tyto prùměry stopky: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.

Kryt trisek [4-2] posunte nahoru, až zaskočí.
Spinač pro aretaci vretena [4-1] stisknéte na pravé strane [A].
- Převlečnou matici [4-3] zcela odśroubujte a odstrante ji společné s klestinovým pouzdrem [4-4]. Převlečnou matici a klestinove pouzdro nikdy neoddelujte, protoze tvoríjenen celek.
Na vreteno nasadte nové klestinov pouzdro pouze s nasazenou a zaskocenou prvec-nou matici.
Převcnou matici mirné nasroubujte. Neutahujte, není-li fréza nasazena!

7.4 Nastavení hloubky frézováni

Nastavení hloubky frézováni se provádi ve dvou krocích:

Nastavení nulového bodu

Povolte Čelistovou páku [5-2], aby byl hloubkový doraz [5-3] volné pohyblívy.
Horní frézu postavte na rovnou plochu (referencné plocha). Povolte otočné knof-lík [5-1] a elektrické náradí tlacte dolú, až fréza dosédá na plochu.
Elektrické náradi utažením otočného knoflíku [5-1]upevněte v teto poloze.
Hloubkovy doraz [5-3] pritlachte proti Jednomu ze tri pevnych doraz u otochného stipnoveho dorazu [5-4].
Ukazatel [5-5] posunte dolu, až na stipniciukazuje hodnotu [5-7] 0 mm.

i Pokud nulová poloha nesouhlasi, lze ji upravit šroubem [5-6] na ukazateli.

Šroubovákem lze individuálne nastavit výšku dvou ze tripevnych dorazu [7] (A a B).

i Pevny doraz C ma vystupek k predfrzovani -viz kapitolu 7.5.

Zadán hloubky frézování

• Hloubkový doraz [6-6] vytáhněte nahoru, ažukazatel [6-2] ukazuje požadovanou hloubku fržováni.
• Hloubkový doraz upevněte čelistovou pákou [6-3] v príslušné poloze.
  Povolte otočné knoflík [6-1].

Elektrické nárádi je nyníve vychozi poloze.

• Podle potreby nastavte hloubku frézování otáčením ovladaciho kolečka [6-8].
  Otočením ovladacího kolečka o jegnu Čárku se hloubka frézováni zmení o 0,1 mm. Üplné otočeni znaměna zmenu o 1 mm. Kroužek stipnice [6-7] lze pro nastavení na „nulu“ otáčet samostatné.

Tři znáčky [6-4] ukazuji na hraně [6-5] maximálné Rozsah nastavení ovladacího kolečka (20 mm) a střední polohu.

7.5 Predrefzovani / jemne frzovani

Pevny doraz C ma dve urovné dorazu s vyskovym rozdilem 2 mm. To umoznuje frezovani hloubky nastavené pomoci dorazu C ve dvou krocich:

Predfrézováni

Elektrické náradispustte až na uroven dorazu [7-1].

Konechné frzovani

Elektrické nárádi spustte až na uroven dorazu [7-2].

i Frézováni tak lze provádet s velkou hloubkou a presto dobrou kvalitou povrchu. Konečna hloubka frézováni je dána nastavením urovně dorazu [7-2].

7.6 Jemné nastavení pro obrěné hran

Pro použiti fržs vodicim kulickovym ložiskem je elektrické náradí vybaveno speciálním jemnám nastavením. Lze tak napr. rychle a jegnoduše nastavit présný prechod pri zaoblovani hran bez vystupku, viz obrázek [8].

Přesné nastavení hloubky frézování

Nejprve provedte hrubé nastavení hloubky frézováni.
Provedte zkušební fržováni.
Povolte Čelistovou páku [9-2].
- Hloubkovy doraz [9-3] pritlačte proti pevné-mu dorazu C [9-5].
- Hloubkový doraz upevněte s vystrední-kem [9-4] na stipnový doraz (otočte ve směru hodinovych ručíček).
- Utáhněte Čelistovou páku [9-2].
Povolte otočné knoflík [9-1].
- Otočením ovládacího kolečka [9-6] nastavte presnou hloubku frézovány.

Nastavení hloubky frézováni v obou směrech je možné díky spojením hloubkového a stipnového dorazu.

Utahnete otočné knoflík [9-1].
Povolte vystrednik [9-4] (otocte proti smeruhodinovych ruciček).
- Prip. provedte dalsí zkušební frézováni a nastavení.

7.7 Odsavání

VAROVÁNÍ

Ohrození zdraví púsobéním prachu

Nikdy nepracujte bez odsavani.
- Pracujte pouze s funkčním krytem trišek [10-2].
Pri prasnych pracich pouzivejte respirarator.
Dodržujte národní prédpísy.

K odsávacímu hrdu [10-4] lze pripojit mobilní vysavač Festool s prüměrem odsávací hadice 36 mm nebo 27 mm (doporucujeme 36 mm kvú-li mensímu riziku ucpání).

Odsávací hrdlo [10-4] nasadte podle obrázku [10]. Odsávací hrdlo lze otáčet v rozsahu [10-3].

POZOR! Kdyz se nepoužíva antistatická sací hadice, můze docházet k elektrostatickým vybojúm. Uživotel můze dostat zásah elektrickým

proudem a mûze se poskodit elektronika elektrického nárádi.

Kryttrisek

Kryt trisek [10-2] lze nechat zaskočit v horní poloze, napr. pro výměnu frezy.

Kryt trisek posunte nahoru, až zaskovi, nebo elektrické naRADi až nadoraz dolu.
Pro zlepseni učinnosti odsávani spustte kryt třísek pri prác dolů.
Paku [10-1] zatlacte ve smeruk rukojeti.

Lapač trísek KSF-OF

S lapacem trisek KSF-OF [11-1] (castecné prisluosenstvi) Ize pri frzovani hran zvysit ucinnost odsavani. Maximali prumér frezy je 78 mm.

Montáž se provádi obdobre jako nasazení kopi-rovacího kroužku, viz kapitolu 8.3.

Kryt lze obloukovou pilou odriznout podel drażek [11-2] a prislušné zmensit. Lapac trisek lze potom u vinitrnich poloméru použivat do minimánlho poloméru 52 mm.

8 Práce s elektrickým náradím

Při práci doržujte věchny bezpečnostníPokyny uvedené za zaćátku, včetné ná-cích zásad:

• Elektrické náradí vedte proti obrobku, jenPokud je zapnuté.
• Préd prací zajistěte, aby bylaČelistová páka [1-6] utažená a vystředník [1-7] povole-ný.
• Obrobek upevněte vždy tak, aby se pri práci nemohl pohybovat.
• Pri práci držte elektrické náradi vždy oběma rukama za rukojeti [2-4]. Takovato manipulace je duležitým predpokladem pro présnou práci a nezbytné pro zanořeni.
• Frézujte pouze nesousledné (smér posuvu elektrického náradi ve sméru rezu nastroje, obrázek [15]).

8.1 Frézováni

Nastavte požadovanou hloubku frézovani, viz kapitolu 7.4.
Zapněte elektrické nářadi.
Povolte otočné knoflik [1-3].
Zatlacte elektrické nárdá až na doraz dolú.
- Elektrické nárádi utožéním otočného knoflíku [1-3] upevněte v tétó poloze.
Pomalu a rovnoměrně zanořte do obrobku.
Provede frézován.
Povolte otočné knoflík [1-3].
- Presunte elektrické náradí pomalu až na doraz nahoru (vynoreni).

Český

Vypněte elektrické náradi.

8.2 Frézováns bočním dorazem

Bočni doraz (çástecné príslušenství) se používa pro frézovány rovnobězné s hranou obrobku.

Obé vodicí tyče [12-4] se dvěma otočnými knoflíky [12-2]upevněte k bočnímu dorazu.
Vodici tyce zasuhte na pozadovany Rozmer do dražek stolu frézky a upevněte otočným knoflikem [12-1].

Jemné nastavení

Povolte otočné knoflík [12-7] a ovládacím kolečkem [12-5] provedte jémné nastavení. Kroužek stipnice [12-6] má stipnici po 0,1 mm. Pri zadrženi ovládacího kolečka lze kroužkem stipnice otáčet samostatné a našavit jej na „nulu". Stupnice [12-3] ukazuje nastavení v milimetrech.
- Po uspěsném jemném nastavení otočné knoflík [12-7] utáhněte.
Obé vodicí Čelisti [13-3] nastavte tak, aby jejich vzdálenost od frézy byla cca 5 mm. Přitom povolte šrouby [13-2] a po provedeném nastavení je opět utáhněte.
- Pouze pri frézování na hraně: Kryt odsáváni [13-1] posuǐte zezadu na boční doraz, až zasković, a na odsávací hrdlo [13-4] pripojte odsávací hadici s prúmerem 27 mm nebo 36 mm. Alternativné nechte odsávací hadici na odsávacím hrdle elektrického náradi.

8.3 Kopirovací fržování

Pro frézováni se šablonami se používa horní frézka s namontovaným kopírovacím kroužkem (príslušenstvi).

Kopírováč kroužky lze používat se sérió-vou pracovnéiskou. Pro zlepěsény podpěry je jako príslušenstvík dispozici speciálné pracovnéiská.

Nasazení kopírovacího kroužku

UPOZORNENI

Nebezpečí urazu

Prilis velká fréza poskozuje kopírovaci kroužek a můze způsobit nebody.

Dbejte na to,aby nasazenafreza proslatovorem kopirovacico krouzku.

Elektrické náradí položte na bok na stabilné plochu.
Povolte paku [14-4].
Sejměte pracovní desku [14-1].
Paku [14-4] opět uvolněte.

Kopírováč kroužek [14-3] nasadte ve správné poloze do stolu frézky.
- Pracovni desku nasadte s lamelami [14-2] do stolu frézky.
- Pracovni desku zatlacte do stolu frézky, až zasković.

Presah Y [obrázek [15]) obrobku vúči šabloné se vampočità takto:

Y = {φ kopirocáho kroužku - φ frézy} / 2

8.4 Obrăběni hran

Pro obrăbění hran se frézy do elektrického ná- radí nasazuji s vodicími kuličkovými ložisky.
Přitom je elektrické náradí vedeno tak, aby se vodici kuličkové ložisko odvalovalo po obrobku.
Pri obrăbění hran pro zlepšeni odsávání vždy používejte lapac trisek KSF-OF.

8.5 Frézováni's vodicím systémem FS

Vodici systém (castečné príslušenství) usnadnujé fržováni primych dražek.

Vodici listu upevnete sroubovymi sverkami [16-4] na obrobek.
- Pracovni desku [16-3] pro vodić doraz nasadte do stolu horní frézky [viz kapitolu 8.6]. Tato pracovni deska má vystupek, který vyrovnáva vysku vodić lišty.
Obé vodici tyce [16-6] upevnete s otočnymi knofíky [16-5] a [16-9] na vodici doraz.
Povolte otočné knoflík [16-1].
Vodici tyce [16-6] zavedte do dražek stolu frézky.
Horní frezku vodicim dorazem nasadte na vodicí liútu.
- Podle potreby nastavte šroubovákem na obou vodicích celistech [16-2] vuli vodicího dorazu na vodicí listé.
Horní frezku posunte po vodicích tychich až k požadované vzdálenosti frezy od vodicí li-sty. Dbejte na to, aby mezi prědní hranou vodicí listy a frezou, przydskou, byl bezpečnostní odstup X - obrázek [16] o velikosti 5 mm.
- Utáhněte otočné knoflík [16-1].
Povolte otočné knoflík [16-10].
- Otáčenín ovládaciho kolečka [16-7] nastavte presnou vzdálenost X. Pridržte ovladaci kolečko [16-7], abyste stipnici [16-8] samostatné otáčeli pro „vynulovani".
- Utáhněte otočné knoflík [16-10].

8.6 Vymena pracovni desky

Festool nabízí pro rúzné aplikace specialní pra-covní desky (príslušenství).

Při prvním použití pracovní desky: Odstraťe ochrannou fóli!

9 Udržba a ošetřovani

VAROVÁNÍ

Nebezpeci poraneni elektrickym proudem

• Pred jakymi koli pracemi udrzby a opravami vytahnete vždy sitovou zastrčku ze zasuvky!
  Vsechny prace udrzby a opravy, ktere vyzaduji otevreni krytu, smi provadet pouze autorizovany zakaznicky servis.

Servis a opravy smi provadet pouze vrobcne nebo servisni dinny. Nejblizsi adresu najdete na: www.festool.cz/ sluzby

Používejte Jen originálné náhradné tíly Festool! Obj. Č. na: www.festool.cz/sluzby

Nářadi je vybaveno speziálními samovypínacími uhlíky. Jsou-li opotrebené, automatický se prě-rusi napajeni a nářadi se zastavi.

Dodržujte následujíciPokyny:

• Prípadnou vymenu sítoveho pripojení elektrického náradí musi provadět vyrobce nebo autorizovaný zákaznicky servis, aby nedoslo k ohroženi bezpečnosti.
• Poškozené ochranné privky a díly museji byt odborne opraveny nebo vyměnény kvalifikovám servisem,Pokud není v navodu k obsluze uvedeno jinak.
  Pro zajisteni cirkulace vzduchu musi byt chladici otvory v krytu vzy volna a ciste.

10 Príslušenstvi

Používejte pouze originál nástroje a príslušenství Festool. Používaním meně kvalitních nástroů a príslušenství od jiních vyrobců se může zvyšit nebezpečí poraněné i dojít k vyraznému nevyvaženi, na záklaté kterého se zhorsí kvalita pracovních vysledků a zvyší opotřretení elektrického nařadi.

Objednaci cisla pro prislušenstvi a na radí naleznete ve svém katalogu Festool nebo na internetu na www.festool.cz.

11 Životné prostředí

Naradi nevyhazujte do domovnio odpa du! Naradi, prisluosenstvi a obaly odevzdejekekologickerecyclaci.Dodrzujte vnitrostatni predpisy.

Pouze EU: Podle evropské směrnice o odpad-nich elektrickych a elektronickych zařizenich a provaděné v národním právu se musí staré elektrické náradí shromaždovat odděleně a odevzdat k ekologické recyklaci.

Informace k REACH: www.festool.com/reach

Spistresci
