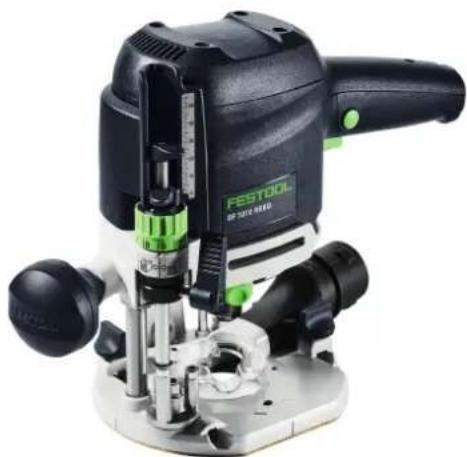

NÁVOD K OBSLUZE OF 1010 REBQ FESTOOL

Prohlášení oshodě EU. Prohlašujeme sveške- rou odpovědností, že tento výrobek splňuje všechny příslušné požadavky následujících směrnic EU aže byly použity následující normy nebo normativní doku- menty:

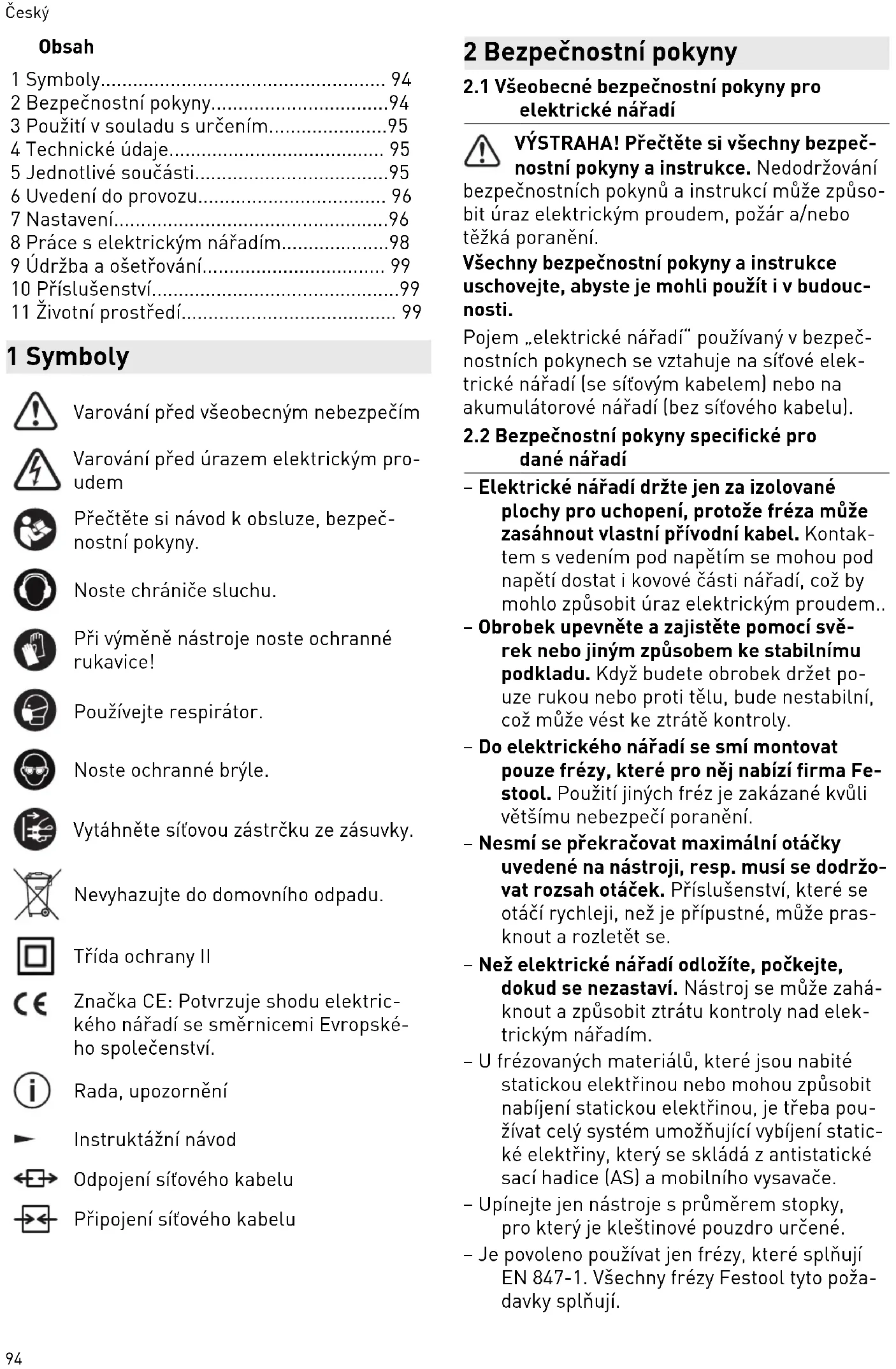

• 93Obsah 1 Symboly p. 94
• 2 Bezpečnostní pokyny p. 94
• 3 Použití v souladu s určením p. 95
• 4 Technické údaje p. 95
• 5 Jednotlivé součásti p. 95
• 6 Uvedení do provozu p. 96
• 7 Nastavení p. 96
• 8 Práce s elektrickým nářadím p. 98
• 9 Údržba a ošetřování p. 99
• 10 Příslušenství p. 99
• 11 Životní prostředí 1 Symboly Varování před všeobecným nebezpečím Varování před úrazem elektrickým pro udem Přečtěte si návod k obsluze, bezpeč nostní pokyny. Noste chrániče sluchu. Při výměně nástroje noste ochranné rukavice! Používejte respirátor. Noste ochranné brýle. Vytáhněte síťovou zástrčku ze zásuvky. Nevyhazujte do domovního odpadu. Třída ochrany II Značka CE: Potvrzuje shodu elektric kého nářadí se směrnicemi Evropské ho společenství. Rada, upozornění Instruktážní návod Odpojení síťového kabelu Připojení síťového kabelu 2 Bezpečnostní pokyny p. 99

2.1 Všeobecné bezpečnostní pokyny pro

elektrické nářadí VÝSTRAHA! Přečtěte si všechny bezpeč nostní pokyny a instrukce. Nedodržování bezpečnostních pokynů a instrukcí může způso bit úraz elektrickým proudem, požár a/nebo těžká poranění. Všechny bezpečnostní pokyny a instrukce uschovejte, abyste je mohli použít i v budouc nosti. Pojem „elektrické nářadí“ používaný v bezpeč nostních pokynech se vztahuje na síťové elek trické nářadí (se síťovým kabelem) nebo na akumulátorové nářadí (bez síťového kabelu).

2.2 Bezpečnostní pokyny specifické pro

dané nářadí – Elektrické nářadí držte jen za izolované plochy pro uchopení, protože fréza může zasáhnout vlastní přívodní kabel. Kontak tem s vedením pod napětím se mohou pod napětí dostat i kovové části nářadí, což by mohlo způsobit úraz elektrickým proudem.. – Obrobek upevněte a zajistěte pomocí svě rek nebo jiným způsobem ke stabilnímu podkladu. Když budete obrobek držet po uze rukou nebo proti tělu, bude nestabilní, což může vést ke ztrátě kontroly. – Do elektrického nářadí se smí montovat pouze frézy, které pro něj nabízí firma Fe stool. Použití jiných fréz je zakázané kvůli většímu nebezpečí poranění. – Nesmí se překračovat maximální otáčky uvedené na nástroji, resp. musí se dodržo vat rozsah otáček. Příslušenství, které se otáčí rychleji, než je přípustné, může pras knout a rozletět se. – Než elektrické nářadí odložíte, počkejte, dokud se nezastaví. Nástroj se může zahá knout a způsobit ztrátu kontroly nad elek trickým nářadím. – U frézovaných materiálů, které jsou nabité statickou elektřinou nebo mohou způsobit nabíjení statickou elektřinou, je třeba pou žívat celý systém umožňující vybíjení static ké elektřiny, který se skládá z antistatické sací hadice (AS) a mobilního vysavače. – Upínejte jen nástroje s průměrem stopky, pro který je kleštinové pouzdro určené. – Je povoleno používat jen frézy, které splňují EN 847-1. Všechny frézy Festool tyto poža davky splňují. Český 94– Dbejte na řádné upevnění frézy a zkontro lujte bezchybný chod. – Kleštinové pouzdro a přesuvná matice ne smí být poškozené. – Frézy s prasklinami a frézy se změněným tvarem se nesmí používat.

Používejte vhodné osobní ochranné po můcky: chrániče sluchu, ochranné brýle, respirátor při prašných pracích.

2.3 Obrábění hliníku

Při řezání hliníku je z bezpečnostních důvodů nutné dodržovat následující opatření: – Zapojte nářadí přes proudový chránič (FI, PRCD). – K elektrickému nářadí připojte vhodný vy savač s antistatickou sací hadicí. – Pravidelně čistěte prach usazený v krytu motoru elektrického nářadí. – Noste ochranné brýle!

Hodnoty zjištěné podle EN 62841 představují ty picky: Hladina akustického tlaku L

= 103 dB(A) Nejistota K = 3 dB UPOZORNĚNÍ Při práci vzniká hluk Poškození sluchu ► Používejte chrániče sluchu. Hodnota vibrací a

(součet vektorů ve třech směrech) a nejistota K zjištěné podle EN 62841:

Uvedené emitované hodnoty (vibrace, hlučnost) – slouží k porovnání nářadí, – jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití ná řadí, – vztahují se k hlavním druhům použití elek trického nářadí. UPOZORNĚNÍ Hodnoty emisí se mohou od uvedených hod not lišit. Závisí to na použití nářadí a druhu obrobku. ► Posuďte skutečné zatížení během celého provozního cyklu. ► V závislosti na skutečném zatížení je nutné stanovit vhodná bezpečnostní opatření na ochranu pracovníka. 3 Použití v souladu s určením Horní frézka je určená k frézování dřeva, plastů a materiálů podobných dřevu. Při použití frézovacích nástrojů, které jsou k to mu určené v prodejních materiálech Festool, lze frézovat také hliník a sádrokarton. Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel. 4 Technické údaje Horní frézka OF 1010 REBQ, OF 1010 REQ Výkon 1 010 W Otáčky 9 500–23 000 min

Otáčky max. (volnoběh) 26 000 min

Rychlé nastavení hloubky 55 mm Jemné nastavení hloubky 8 mm Spojovací závit hnacího hřídele M16x1,5 Průměr frézy max. 35 mm Hmotnost podle EPTA- Procedure 01:2014: 3,1 kg 5 Jednotlivé součásti [1-1] Stůl frézky [1-2] Stupňový doraz [1-3] Hloubkový doraz [1-4] Aretace pro tyčové kružidlo [1-5] Matice [1-6] Aretace vřetena [1-7] Držadlo/výškové nastavení [1-8] Páčka [1-9] Jemné nastavení Český 95[1-10] Ukazatel hloubkového dorazu [1-11] Kolečko pro nastavení otáček [1-12] Aretační tlačítko [1-13] Držadlo [1-14] Vypínač [1-15] Odsávací hrdlo [1-16] Drážky pro vodicí tyče/boční doraz Uvedené obrázky se nacházejí na začátku návo du k použití. Zobrazené nebo popsané příslušenství zčásti není součástí dodávky. 6 Uvedení do provozu VAROVÁNÍ Nepřípustné napětí nebo nepřípustná frek vence! Nebezpečí úrazu ► Síťové napětí a frekvence zdroje elektrické energie musí souhlasit s údaji na typovém štítku. ► V Severní Americe se smí používat pouze nářadí Festool s napětím 120 V / 60 Hz. UPOZORNĚNÍ Zahřívání přípojky plug it při nedokonale za jištěném bajonetovém uzávěru Nebezpečí popálení ► Před zapnutím elektrického nářadí zkon trolujte, zda je bajonetový uzávěr na síťo vém kabelu úplně zavřený a zajištěný. ► Připojení a odpojení síťového kabelu [2].

Spínač [1-14] slouží k zapínání a vypínání (stis knout = zapnuto, uvolnit = vypnuto). Pro trvalý provoz lze spínač zajistit aretačním tlačítkem [1-12]. Opětovným stisknutím spína če se aretace uvolní. 7 Nastavení VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před prováděním jakýchkoli prací na nářadí vytáhněte síťovou zástrčku ze zásuvky!

Regulace otáček Otáčky lze pomocí ovládacího kolečka [1-11] plynule nastavovat v rozsahu otáček (viz Tech nické údaje). Můžete tak rychlost frézování optimálně přizpů sobit příslušnému materiálu. Materiál Průměr frézy [mm] Doporučený řezný mate riál 3–14 15–25 26–35 Stupeň tvrdé dřevo 6–4 5–3 3–1 HW (HSS) Měkké dře

6–5 6–3 4–1 HSS (HW) Dřevotří skové des ky, s po vrchovou vr stvou 6–5 6–3 4–2 HW Plast 6–4 5–3 2–1 HW Hliník 3–1 2–1 1 HSS (HW) Sádrokarton 2–1 1 1 HW Tepelná pojistka Na ochranu před přehřátím (spálením motoru) je zabudované elektronické sledování teploty. Před dosažením kritické teploty motoru bez pečnostní elektronika motor vypne. Po době chladnutí cca 3–5 minut je nářadí opět připrave né k provozu a plnému zatížení. Doba chladnutí se výrazně zkrátí při běžícím nářadí (na volno běh). Ochrana proti opětovnému spuštění Integrovaná ochrana proti opětovnému spuštění zabraňuje tomu, aby se elektrické nářadí po přerušení napájení při stisknutém vypínači zno vu samo spustilo. Elektrické nářadí se musí v takovém případě nejdříve vypnout a potom opět zapnout. Na základě integrované ochrany proti opětovné mu spuštění nelze elektrické nářadí zapínat a vypínat pomocí externího spínacího modulu. Brzda OF 1010 REBQ je vybavená elektronickou brzdou. Po vypnutí se vřeteno s nástrojem elek tronicky zabrzdí během cca 2 sekund. Český

967.2 Výměna nástroje

UPOZORNĚNÍ Nebezpečí poranění o horký a ostrý nástroj ► Nepoužívejte tupé a vadné nástroje. ► Při manipulaci s nástrojem noste ochranné rukavice. Při výměně nástroje položte elektrické nářadí na stranu. Nasazení nástroje ► Frézovací nástroj zasuňte co nejdál do ote vřeného kleštinového pouzdra, minimálně ale ke značce na stopce frézy. ► Vřeteno otočte natolik, aby se aretace vřete

[1-6] při stisknutí zajistila a vřeteno se zaaretovalo. ► Utáhněte matici [1-5] otevřeným klíčem vel. 19. Vyjmutí nástroje ► Vřeteno otočte natolik, aby se aretace vřete na [1-6] při stisknutí zajistila a vřeteno se zaaretovalo. ► Povolte matici [1-5] otevřeným klíčem vel. 19 až k citelnému odporu. Odpor překo nejte dalším otáčením otevřeného klíče. ► Vyjměte frézu.

Lze zakoupit kleštiny pro následující průměry stopky: 6,0 mm; 6,35 mm; 8,0 mm (Objednací čísla viz katalog Festool nebo na internetu na „www.festool.com“) ► Úplně vyšroubujte matici [1-5] a společně s kleštinovým pouzdrem ji vyjměte. ► Nové kleštinové pouzdro nasazujte na vřete no jen s nasazenou a zajištěnou maticí. ► Matici mírně zašroubujte. Neutahujte ji, po kud není nasazená fréza!

7.4 Nastavení hloubky frézování

Nastavení hloubky frézování se provádí ve třech krocích:

1. Nastavení nulového bodu, viz 7.5.

2. Nastavení hloubky frézování, viz 7.6.

3. Aretace hloubky frézování, viz 7.7.

7.5 Nastavení nulového bodu

► Otevřete upínací páčku [1-8] tak, aby byl hloubkový doraz [1-3] volně pohyblivý. ► Horní frézku postavte stolem frézky [1-1] na rovný podklad. Povolte otočný knof lík [1-7] a zatlačte elektrické nářadí natolik dolů, aby fréza dosedla na podklad. ► V této poloze upněte elektrické nářadí uta žením otočného knoflíku [1-7]. ► Hloubkový doraz [1-3] zatlačte proti jedno mu ze tří pevných dorazů otočného stupňo vého dorazu [1-2]. Pomocí klíče na vnitřní šestihran lze u každého pevného dorazu individuálně nastavit výšku. ► Ukazatel [1-10] posuňte dolů tak, aby uka zoval na stupnici 0 mm. Pokud nulová poloha nesouhlasí, lze ji upravit šroubem na ukazateli [1-10].

7.6 Nastavení hloubky frézování

Požadovanou hloubku frézování lze nastavit buď pomocí rychlého nastavení hloubky nebo pomo cí jemného nastavení hloubky. Rychlé nastavení hloubky ► Vytáhněte hloubkový doraz [1-3] natolik na horu, aby ukazatel [1-10] ukazoval požado vanou hloubku frézování. ► V této poloze upněte hloubkový doraz upína cí páčkou [1-8]. Jemné nastavení hloubky ► Upněte hloubkový doraz upínací pá čkou [1-8]. ► Otáčením kolečka [1-9] nastavte požadova nou hloubku frézování. Otočením kolečka o jeden dílek se hloubka frézování změní o 0,1 mm. Jedno celé ot očení znamená 1 mm. Maximální rozsah nastavení kolečka činí 8 mm.

7.7 Aretace hloubky frézování

► Povolte otočný knoflík [1-7] a zatlačte elek trické nářadí natolik dolů, aby se hloubkový doraz dotýkal pevného dorazu. ► V této poloze upněte elektrické nářadí uta žením otočného knoflíku [1-7].

VAROVÁNÍ Ohrožení zdraví působením prachu ► Nikdy nepracujte bez odsávání. ► Dodržujte národní předpisy. POZOR! Když se nepoužívá antistatická sací ha dice, může docházet k elektrostatickým výbo jům. Uživatel může dostat zásah elektrickým proudem a může se poškodit elektronika elek trického nářadí. K odsávacímu hrdlu [1-15] lze připojit mobilní vysavač Festool s průměrem sací hadice 27 mm nebo 36 mm (36 mm doporučuje se kvůli nižší mu riziku ucpání). Český 97Lapač třísek KSF-OF Lapač třísek KSF-OF [25] [3-1] se skládá z ná stavce a krytu a při frézování hran zvyšuje účin nost odsávání. Montáž nástavce se provádí ana logicky jako u kopírovacího kroužku, kryt se na sadí nahoru. Kryt lze obloukovou pilou odříznout podél drá žek [3-2] a příslušně zmenšit. Lapač třísek lze potom u vnitřních poloměrů používat do mini málního poloměru 40 mm. 8 Práce s elektrickým nářadím Při práci dodržujte všechny bezpečnostní pokyny uvedené za začátku , včetně ná sledujících zásad: – Elektrické nářadí veďte proti obrobku, jen pokud je zapnuté. – Obrobek upevněte vždy tak, aby se při práci nemohl pohybovat. – Při práci držte elektrické nářadí za rukojeti vždy oběma rukama [1-7] + [1-13]. Tako váto manipulace je důležitým předpokla dem pro přesnou práci a nezbytné pro za noření. Zanoření do obrobku provádějte po malu a rovnoměrně. – Frézujte pouze nesousledně (směr posuvu elektrického nářadí ve směru řezu nástro je, obrázek [7]).

Hlavně při frézování písmen a obrázků a při fré zování hran s náběhovým vodicím kroužkem ne bo vodicím čepem se horní frézka vede ručně.

8.2 Frézování s bočním dorazem

Pro práce rovnoběžně s hranou obrobku lze použít boční doraz [26] [4-1]. ► Obě vodicí tyče [4-6] se dvěma otočnými knoflíky [4-5] upevněte k bočnímu dorazu. ► Vodicí tyče zasuňte na požadovaný rozměr do drážek stolu frézky a upevněte oběma otočnými knoflíky [4-4]. Jemné nastavení ► Povolte otočný knoflík [4-8] a ovládacím ko lečkem [4-7] proveďte jemné nastavení. Jedna číslice na ovládacím kolečku odpo vídá jemnému nastavení 0,1 mm . ► Po úspěšném jemném nastavení otočný knoflík [4-8] utáhněte. ► Obě vodicí čelisti [4-3] nastavte tak, aby je jich vzdálenost od frézy byla cca 5 mm mm. K tomu povolte obě upevnění vodicích čelis

[4-2] a po provedeném nastavení je opět utáhněte. Kryt odsávání ► Kryt odsávání [5-1] posuňte podle obráz ku [5] zezadu na boční doraz, až zaskočí. ► Pro stažení krytu odsávání lehce nazdvihně te spony [5-3]. K odsávacímu hrdlu [5-2] lze připojit odsá vací hadici o průměru 27 mm nebo 36 mm.

8.3 Frézování s vodicím systémem FS

Vodicí systém (příslušenství) usnadňuje frézo vání rovných drážek. ► Vodicí doraz [8-4] s vodicími tyčemi [8-3] bočního dorazu upevněte ke stolu frézky. ► Vodicí lištu [8-6] upevněte šroubovacími svěrkami [8-7] k obrobku. Dbejte na to, aby mezi přední hranou vodicí lišty a frézou resp. drážkou byla bezpeč nostní vzdálenost X – obrázek [8] 5 mm. ► Na vodicí lištu nasaďte vodicí doraz podle znázornění na obrázku [8]. Aby bylo zajiště né vedení frézovacího dorazu bez vůle, na stavte dvě vodicí čelisti šroubovákem ve dvou bočních otvorech [8-5]. ► Výškově nastavitelnou opěrku [8-2] přišrou bujte do závitového otvoru ve stole frézky tak, aby byla spodní strana stolu frézky rov noběžně s povrchem obrobku. Aby bylo možné pracovat podle nárysu, vyzna čují značky na stole frézky [8-1] a stupnice na opěrce [8-2] středovou osu frézy. Pro přesnější nastavení lze pro vodicí sy stém zakoupit jako příslušenství jemné na stavení.

8.4 Frézování s tyčovým kružidlem

Pomocí tyčového kružidla SZ-OF 1000 (příslu šenství) lze vyrábět kruhové díly a kruhové výře zy o průměru od 153 do 760 mm. ► Tyčové kružidlo zasuňte do přední drážky ve stole frézky tak, aby byl nastavený požado vaný poloměr. ► Tyčové kružidlo zaaretujte otočným knoflí kem [1-4]. [25] Příslušenství [26] Zčásti příslušenství Český 98Pokud se má zabránit vytvoření zářezu špičkou kružidla v obrobku, lze obou strannou lepicí páskou upevnit do stře du tenké dřevěné prkénko.

8.5 Kopírovací frézování

Pro přesné kopírování rozměrů již existujících obrobků se používá kopírovací kroužek nebo kopírovací zařízení (příslušenství). Kopírovací kroužek Při výběru velikosti kopírovacího kroužku [7-1] dbejte na to, aby použitá fréza [7-2] pasovala do jeho otvoru. ► Kopírovací kroužek upevněte místo krycího kroužku [6-1] zespodu ke stolu frézky. Přesah Y (obrázek [7]) obrobku vůči šabloně se vypočítá následovně: Y = (ø kopírovacího kroužku – ø frézy)/2 Pomocí středicího trnu ZD-OF (příslušenství) lze kopírovací kroužek vyrovnat přesně upro střed. Kopírovací zařízení Pro kopírovací zařízení je zapotřebí úhlové ra meno WA-OF [9-2] a kopírovací souprava KT- OF, která se skládá z držáku kolečka [9-6] a tří kopírovacích koleček [9-7]. ► Úhlové rameno přišroubujte pomocí otočné ho knoflíku [9-1] v požadované výšce do zá vitového otvoru [9-3]. ► Kopírovací kolečko namontujte na držák ko lečka a držák přišroubujte pomocí otočného knoflíku [9-5] na úhlové rameno. Dbejte na to, aby kopírovací kolečko a fréza měly stej ný průměr! ► Otáčením kolečka [9-4] lze nastavit vzdále nost kopírovacího kolečka od osy frézy.

8.6 Zarovnávací frézování nákližků

Pomocí úhlového ramena WA-OF [10-2] ve spo jení s vodicí deskou UP-OF [10-5] (příslušen ství) lze frézováním zarovnat přesahující nákliž ky. ► Úhlové rameno přišroubujte pomocí otočné ho knoflíku [10-1] v požadované výšce do závitového otvoru [10-3]. ► Vodicí desku připevněte otočným knoflí kem [10-4] k úhlovému ramenu. ► Nastavte hloubku frézování tak, aby činila tloušťku nákližku +2 mm. ► Vodicí desku [11-1] přesuňte povolením ot očného knoflíku [11-3] co možná nejblíž k fréze. ► Kolečkem [11-2] proveďte nastavení hloub ky vodicí desky tak, aby při zarovnávacím frézování zůstalo několik desetin milimetru nákližku, které se poté obrousí ručně. 9 Údržba a ošetřování VAROVÁNÍ Nebezpečí poranění elektrickým proudem ► Před jakýmikoli pracemi údržby a opravami vytáhněte vždy síťovou zástrčku ze zásuvky! ► Všechny práce údržby a opravy, které vyža dují otevření krytu, smí provádět pouze au torizovaný zákaznický servis. Servis a opravy smí provádět pouze výrobce nebo servisní dílny. Nejbližší adresu najdete na: www.festool.cz/ sluzby Používejte jen originální náhradní dí ly Festool! Obj. č. na: www.festool.cz/sluzby EKAT
