BRUKSANVISNING OF 1010 REBQ FESTOOL

Innehållsförteckning

1 Symboler.... 52
2 Säkerhetsanvisningar.... 52
3 Avsedd användning.... 53
4 Tekniska data.... 53
5 Delar....53
6 Driftstart....54
7 Inställningar....54
8 Arbeta med elverktyg....56
9 Underhåll och skötsel....57
10 Tillbehör.... 57
11 Miljö....57

1 Symboler

Varning för allmän risk

Varning för elstötar

Läs bruksanvisningen och säkerhetsanvisningarna.

Använd hörselskydd.

Använd skyddshandskar vid verktygsbyte!

Använd andningsskydd.

Använd skyddsglasögon.

Dra ut nätkontakten

Kasta den inte i hushållssoporna.

Skyddsklass II

CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemenskapens direktiv.

Tips, information

Bruksanvisning

Dra ur nätkabeln

Ansluta nätkabeln

2.1 Allmänna säkerhetsanvisningar för elverktyg

WARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker-

hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador.

Spara alla säkerhetsanvisningar och andra anvisningar för framtida bruk.

Med begreppet "Elverktyg" som används i säkerhetsanvisningarna menas nätdrivna elverktyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar

• Håll elverktyget endast i de isolerade grepytorna, eftersom fräsen kan träffa den egna anslutningskabeln. Kontakt med en strömförande kabel kan göra maskinens metalldelar spänningsförande och leda till elstötar.
• Montera och säkra arbetsobjektet på ett stabilt underlag med tvingar eller på annat sätt. Håll aldrig arbetsobjektet med handen eller mot kroppen. Då blir det inte stabilt och det är lätt att förlora kontrollen.
• Endast originalfräsar från Festool avsedda för detta elverktyg får användas. Det är inte tillåtet att använda andra fräsverktyg på grund av ökad olycksrisk.
• Maxvarvtalet som anges på fräsverktyget får inte överskridas, och varvtalsområdet måste alltid hållas. Tillbehör som roterar snabbare än tillåtet kan gå sönder och slungas iväg.
• Vänta tills elverktyget stannat innan du lägger ner det. Insatsverktyget kan fastna och du kan förlora kontrollen över elverktyget.
• Använd ett helhetssystem med dammsuga-re och antistatisk sugslang (AS) vid bear-betning av material som kan laddas statiskt eller leda statisk laddning.
• Spänn endast fast verktyg med en skaftdiameter som passar för spänntången.
• Endast fräsverktyg som uppfyller EN 847-1 får användas. Alla fräsverktyg från Festool uppfyller dessa krav.
  – Se till att fräsen sitter fast ordentligt, och kontrollera att den funkbar som den ska.
• Spänntången och muttern får inte vara skadade.

- Fräsverktyg som är deformerade eller har sprickor får inte användas.

Använd lämplig personlig skyddsutrustning: Hörselskydd, skyddsglasögon, andningsskydd vid dammalstrande arbeten.

2.3 Aluminiumbearbetning

Vid bearbetning av aluminium ska följande säkerhetsåtgärder vidtas:

• Anslut verktyget via en jordfelsbrytare (FI, PRCD).
• Anslut elverktyget till en lämplig dammsugare med antistatisk utsugsslang.
• Ta bort dammavlagringar inuti motorhuset med jämna mellanrum.

- Anvård skyddsglasögon!

2.4 Emissionsvärden

De enligt EN 62841 fastställda värdena uppgår vanligtvis till:

Ljudtrycksnivå L _PA = 92 dB(A)

Ljudeffektnivå L _WA = 103 dB(A)

Osäkerhet K = 3 dB

OBS

Buller under arbetet

Hörselskador

▶ Använd ett hörselskydd.

Vibrationsemissionsvärde a_h (vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841:

$$ a _ {h} = 5, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

De angivna emissionsvärdena (vibration, oljud)

• används för maskinjämförelse,
• kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet,
• representerar elverktygets huvudsakliga användningsområden.

OBS

Emissionsvärdena kan avvika från de angivna värdena. Det beror på hur verktyget används och typen av arbetsobjekt.

▶ Bedöm den faktiska belastningen under hela driftcykeln.
▶ Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användaren.

3 Avsedd användning

Handöverfräsen är avsedd för fräsning av trä, plast och träliknande material.

Med de speciellt avsedda fräsverktygen som finns hos Festool kan även aluminium och gips-skivor bearbetas.

Vid felaktig användning ligger ansvaret på användaren.

4 Tekniska data

Handöverfräs OF 1010 REBQ,
	OF 1010 REQ
Effekt 1010 W
Varvtal 9500 -	23000 varv/min
Varvtal max (tomgång) 26000 varv/min
Snabbinställning av dju-pet	55 mm
Fininställning av djupet 8 mm
Drivaxelns anslutnings-gänga	M16x1,5
Fräsdiameter max. 35 mm
Vikt enligt EPTA-procedur 01:2014:	3,1 kg

5 Delar

[1-1] Fräsbord
[1-2] Steganslag
[1-3] Djupanslag
[1-4] Spärr för cirkelanslag
[1-5] Mutter
[1-6] Spindelstopp
[1-7] Handtag/höjdjustering
[1-8] Spännspak

[1-9] Fininställning

[1-10] Markör för djupanslag

[1-11] Inställningsratt för varvtal

[1-12] Spärrknapp

[1-13] Handtag

[1-14] Strömbrytare

[1-15] Sugadapter

[1-16] Spår för styrstänger/parallellanslag

De angivna bilderna finns i början av bruksanvisningen.

Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen.

6 Driftstart

WARNING

Otillåten spänning eller frekvens!

Olycksrisk

• Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten.
  ▶ I Nordamerika får endast Festool-verktyg med märkspänning 120 V / 60 Hz användas.

OBS

Plug it-anslutningen blir mycket varm om bajonettlåset inte är ordentligt låst

Risk för brännskador

- Innan man startar elverktyget måste man kontrollera att bajonettlåset till nätkabeln är helt stängt och låst.

▶ Anslut och lossa nätkabeln [2].

6.1 Start/avstängning

Knappen [1-14] används som strömbrytare (intryckt = TILL, uppsläppt = FRÅN).

För kontinuerlig drift kan man låsa strömbrytaren spärrknappen [1-12]. Om man trycker ännu en gång på strömbrytaren så lossas spärren igen.

7 Inställningar

WARNING

Risk för personskador, elstötar

- Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

7.1 Elektronik

Varvtalsreglering

Varvtalet kan ställas in steglöst med rat- ten [1-11] inom varvtalsområdet (se Tekniska data).

På så sätt kan skärhastigheten anpassas optimalt till materialet.

Material Fräsdiameter [mm] Rekom-

	3 - 14	15 - 25	26 - 35	menderat skärmate-rial
	Inställningsrattens läge
Hårt trä 6 - 4	5 - 3	3 - 1	HW (HSS)
Mjukt trä 6 - 5	6 - 3	4 - 1	HSS (HW)
Spånski- vor, ytbe- lagda	6 - 5	6 - 3	4 - 2 HW
Plast 6 - 4	5 - 3	2 - 1	HW
Aluminium 3 - 1	2 - 1	1	HSS (HW)
Gipsskivor 2 - 1		1	1	HW

Temperatursäkring

Det finns en elektronisk temperaturövervakning som skyddar motorn från överhettning. Innan en kritisk motortemperatur nås stänger säkerhetselektroniken av motorn. Efter en avkylningsfas på ca 3–5 minuter är maskinen klar för användning igen och kan då belastas fullt ut. Om maskinen går på tomgång minskas avkylningstiden avsevärt.

Omstartspärr

Den inbyggda omstartspärren förhindrar att elverktyget startar av sig självt om strömbrytaren råkar vara intryckt efter ett strömavbrott. Man måste då först koppla från elverktyget och sedan koppla till det igen.

På grund av den inbyggda omstartspärren kan elverktyget inte kopplas till eller från via en extern kontaktmodul.

Broms

OF 1010 REBQ har en elektronisk broms. Efter frånkopplingen bromsar elektroniken in spin-deln med verktyget helt på ca 2 sekunder.

7.2 Verktygsbyte

OBS

Risk för skador på grund av heta och vassa insatsverktyg

▶ Använd inte slöa eller defekta verktyg.
- Använd skyddshandskar när du hanterar insatsverktyget.

Lägg elverktyget på sidan vid verktygsbyte.

Sätta i verktyget

• Stick in fräsverktyget så långt som möjligt i den öppna spänntången, i alla fall minst till markeringen ∨ på frässkaftet.
• Vrid spindeln tills spindelstoppet [1-6] hakar i när man trycker och spindeln läses fast.
  ▶ Dra åt muttern [1-5] med en gaffelnyckel NV 19.

Ta av verktyget

▶ Vrid spindeln tills spindelstoppet [1-6] hakar i när man trycker och spindeln läses fast.
▶ Lossa muttern [1-5] med en gaffelnyckel NV 19 tills ett motstånd känns Övervinn motståndet genom att fortsätta vrida på gaffelnyckeln.
▶ Ta ut fräsen.

7.3 Byta spänntång

Det finns spänntänger till följande skaftdiametrar: 6,0 mm; 6,35 mm; 8,0 mm (artikelnummer, se Festool-katalogen eller www.festool.com)

• Skruva loss muttern [1-5] helt och ta av den tillsammans med spänntången.
  ▶ Sätt in en ny spänntång, endast med muttern påstucken och ihakad, i spindeln.
• Skruva in muttern lite grann. Dra inte åt den om ingen fräs är isatt!

7.4 Ställa in fräsdjupet

Fräsdjupet ställs in i tre steg:

1. Ställa in nollpunkten, se 7.5.
2. Ställa in fräsdjupet, se 7.6.
3. Spänna fast fräsdjupet, se 7.7.

7.5 Ställa in nollpunkten

• Öppna spännspaken [1-8] så att djupanslaget [1-3] är fritt rörligt.
  ▶ Ställ handöverfräsen med fräsbordet [1-1] på ett jämnt underlag. Öppna vredet [1-7] och tryck ner elverktyget tills fräsen är placerad på underlaget.

• Spänn fast elverktyget i detta läge genom att dra åt vredet [1-7].

• Tryck djupanslaget [1-3] mot ett av det vridbara steganslagets [1-2] tre fasta anslag.
  Höjden på de fasta anslagen kan ställas in individuellt med en inexnyckel.
  ▶ Skjut ner markören [1-10] så att den står på 0 mm på skalan.
  ① Om nolläget inte stämmer kan man korri- gera det med skruven på markören [1-10].

7.6 Ställa in fräsdjupet

Man ställer in önskat fräsdjup med antingen snabbinställningen eller fininställningen.

Snabbinställning av djupet

▶ Dra upp djupanslaget [1-3] tills markören [1-10] visar det önskade fräsdjupet.
- Spänn fast djupanslaget i detta läge med spännspaken [1-8].

Fininställning av djupet

• Spänn fast djupanslaget med spännspaken [1-8].
• Ställ in önskat fräsdjup genom att vrida på inställningsratten [1-9].

i Vrider man inställningsratten ett markeringsstreck ändras fräsdjupet med 0,1 mm. Ett helt varv motsvarar 1 mm. Inställningsrattens totala justeringsområde är 8 mm.

7.7 Spänna fast fräsdjupet

• Öppna vredet [1-7] och tryck ner elverktyget tills djupanslaget vidrör det fasta anslaget.
• Spänn fast elverktyget i detta läge genom att dra åt vredet [1-7].

7.8 Dammsugning

WARNING

Hälsorisk på grund av damm

▶ Arbeta aldrig utan utsug.
▶ Följ de nationella bestämmelserna.

OBS! Om man inte använder antistatisk ut-sugsslang kan statisk uppladdning förekomma. Användaren kan få en elstöt och elverktygets elektronik kan skadas.

Till sugadaptern [1-15] kan man ansluta en Festool-dammsugare med en sugslangsdiameter på 27 mm eller 36 mm (36 mm rekommenderas på grund av lägre risk för tilltäppning).

Spånuppsamlare KSF-0F

Spånuppsamlaren KSF-OF ^[13] [3-1] består av en huv och ett skydd som ökar utsugets effektivitet

Svenska

vid kantfräsning. Huven monteras på samma sätt som kopierringen, skyddet placeras upptill. Huven kan kapas med en bygelsåg utmed spåren [3-2] för att bli mindre. Spånuppsamlaren kan då användas för innerradier ner till en minimiradie på 40 mm.

8 Arbeta med elverktyg

Följ alla säkerhetsanvisningar och dessa regler:

• Elverktyget måste vara tillkopplat när det förs mot arbetsobjektet.
• Sätt alltid fast arbetsobjektet så att det inte kan röra sig under arbetet.
• Håll alltid elverktyget med båda händerna på handtagen [1-7] + [1-13] under arbetet. Det är en förutsättning för att kunna arbeta exakt och för sänkningen. Sänk ner klingan långsamt och jämnt i arbetsobjektet.
• Fräs endast mot rotationsriktningen (elverktygets matningsriktning i verktygets snittriktning, bild [7]).

8.1 Frihandsfräsning

Handöverfräsen används främst på fri hand vid skrift- och bildfräsning samt vid bearbetning av kanter med styrlager eller styrtapp.

8.2 Fräsa med parallellanslag

För arbeten parallellt med arbetsobjektets kant kan parallellanslaget ^[14] [4-1] användas.

• Spänn fast de båda styrstängerna [4-6] med vreden [4-5] på parallellanslaget.
• Sätt i styrstängerna till önskat mått i fräs-bordets spår och dra åt med de båda vre-den [4-4].

Fininställning

▶ Lossa vredet [4-8] för att göra en fininställning med inställningsratten [4-7].

En siffra på inställningsratten motsvarar 0,1 mm fininställning.

▶ Dra åt vredet [4-8] efter fininställningen.

▶ Ställ in båda styrbackarna [4-3] så att deras avständ till fräsen är ca 5 mm. Öppna då båda backlåsen [4-2] och stäng dem igen efter inställningen.

Utsugskåpa

▶ Enligt bild [5], skjut utsugskåpan [5-1] bakifrån tills den hakar fast i parallellanslaget.

• Lyft fästelementen [5-3] en aning för att ta av utsugskåpan.
  i Till sugadaptern [5-2] kan en sugslang med diameter 27 mm eller 36 mm anslutas.

8.3 Fräsning med rälsstyrsystem FS

Rälsstyrsystemet (tillbehör) underlättar fräsningen av raka spår.

▶ Fäst rälsanslaget [8-4] med parallellanslagets styrstänger [8-3] på fräsbordet.
- Fäst styrskenan [8-6] på arbetsobjektet med skruvtvingarna [8-7].

Se till att det alltid finns ett säkerhetsavständ X – bild [8] på 5 mm mellan styrskenans framkant och fräsen respektive spåret.

- Placera rälsanslaget på styrskenan som på bilden [8]. För att säkerställa styrning utan spel, ställ in de två styrbackarna med hjälp av en skruvmejsel via de båda öppningarna på sidorna [8-5].

- Skruva fast det höjdjusterbara stödet [8-2] i fräsbordets gängade hål, så att fräsbordets undersida är parallell med arbetsobjektets yta.

För att man ska kunna arbeta utmed ritsen, visar markeringarna på fräsbordet [8-1] och skalan på stödet [8-2] var fräsens mittaxel befinner sig.

För en mer exakt inställning finns en fininställning att köpa som tillbehör till rälsstyrsystemet.

8.4 Fräsning med cirkelanslag

Med cirkelanslaget SZ-OF 1000 (tillbehör) kan man skapa runda delar och cirkelurtag med en diameter mellan 153 och 760 mm.

• Skjut in cirkelanslaget i fräsbordets främre spår tills önskad radie ställts in.
  ▶ Lås cirkelanslaget med vredet [1-4].

① Om man vill undvika att cirkelspetsen gör ett märke i arbetsstycket, kan man fästa en tunn träbit på mittpunkten med dubbelhäftande tejp.

8.5 Kopieringsfräsning

För att kopiera arbetsobjekt måttexakt använder man en kopierring eller en kopierutrustning (tillbehör).

Kopierring

Vid valet av storlek på kopierringen [7-1], se till att fräsen [7-2] som ska användas passar i dess öppning.

- Fäst kopierringen istället för täckringen [6-1] underifrån på fräsbordet.

Arbetsobjektets övermått Y (bild [7]) i förhållande till schablonen räknas ut så här:

$$ Y = (\varnothing \text { kopierring } - \varnothing \text { fräs }) / 2 $$

Med hjälp av centreringsdornen ZD-OF (tillbehör) kan man ställa in kopierringen exakt i mitten.

Kopierutrustning

För kopierutrustningen behövs vinkelarmen WA-OF [9-2] och kopierkullager-setet KT-OF, som består av rullhållare [9-6] och tre kopier-rullar [9-7].

• Skruva fast vinkelarmen med vredet [9-1] på önskad höjd i det gängade hålet [9-3].
• Montera en kopiierrulle på rullhållaren och skruva fast den på vinkelarmen med vredet [9-5]. Kontrollera att kopiierrullen och fräsen har samma diameter!
• Genom att vrida på inställningsratten [9-4] ställer man in avståndet mellan rullen och fräsaxeln.

8.6 Planfräsa kantlister

Med vinkelarmen WA-OF [10-2] tillsammans med rälsanslaget UP-OF [10-5] (tillbehör) kan man planfräsa utstickande kantlister.

• Skruva fast vinkelarmen med vredet [10-1] på önskad höjd i det gångade hålet [10-3].
• Skruva fast rälsanslaget på vinkelarmen med vredet [10-4].
  ▶ Ställ in fräsdjupet så att det motsvarar kantlistens tjocklek +2 mm.
• För fram rälsanslaget [11-1] så nära fräsen som möjligt genom att öppna vredet [11-3].
  ▶ Ställ in rälsanslagets djup med inställningsratten [11-2] så att några tiondels millimeter återstår av listen, som sedan slipas för hand efter planfräsningen.

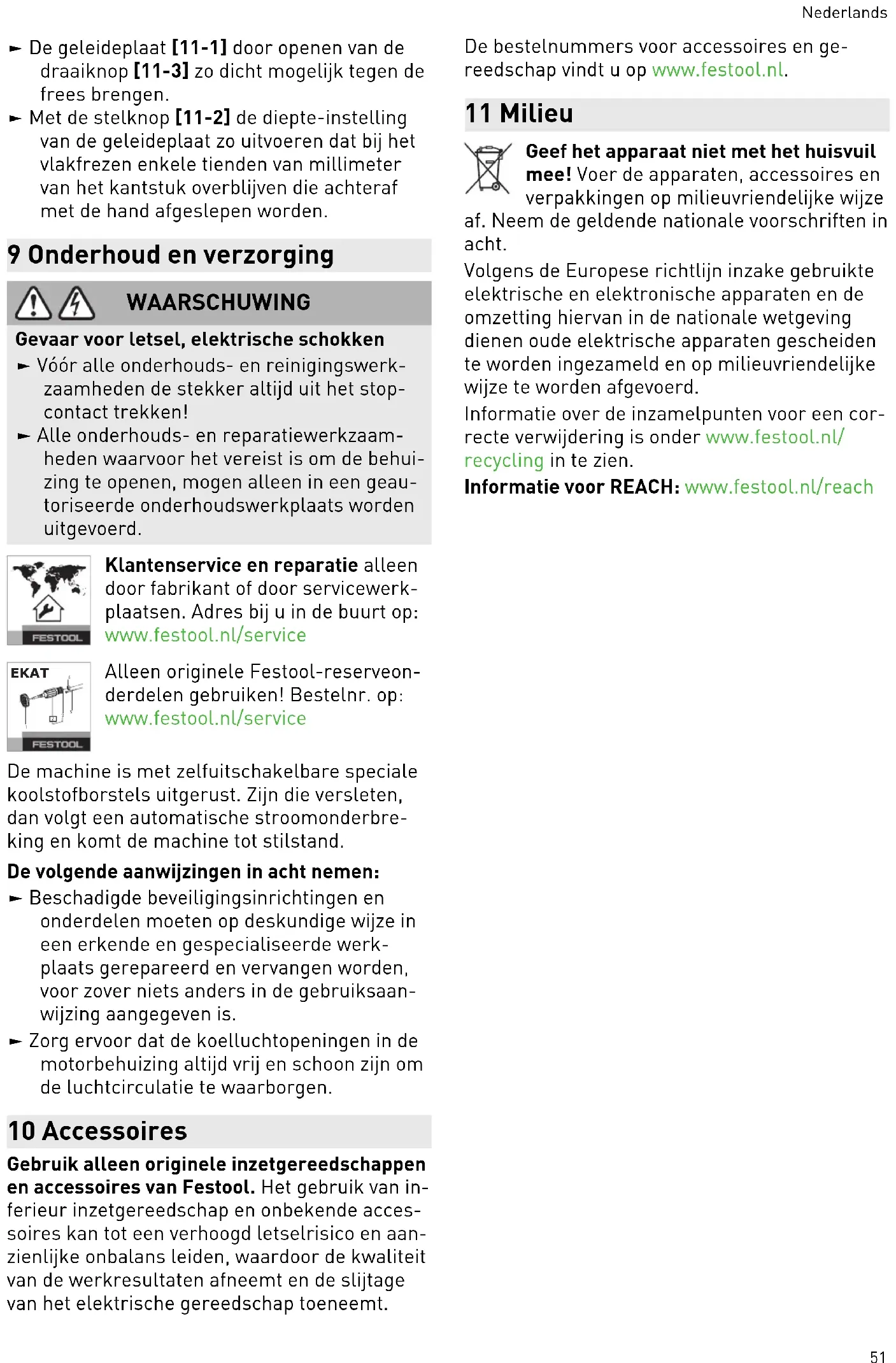

9 Underhåll och skötsel

WARNING

Risk för personskador, elstötar

• Dra alltid ut nätkontakten före alla underhålls- och servicearbeten på produkten!
• Allt underhålls- och reparationsarbete som kräver att höljet öppnas får endast utföras av behöriga serviceverkstäder.

Service och reparation får endast utföras av tillverkaren eller serviceverkstäder. Hitta närmaste adress på: www.festool.se/service

Använd bara Festools originalreservdelar! Art.nr på: www.festool.se/service

Maskinen är utrustad med självfrånkopplande specialkolborstar. Om de är utnötta bryts strömmen automatiskt och maskinen stängs av.

Observera följande:

• Skadade skyddsanordningar och delar måste repareras eller bytas ut fackmässigt av en auktoriserad serviceverkstad, såvida inget annat anges i bruksanvisningen.
• För att luftcirkulationen ska kunna garanteras måste kylluftöppningarna i höljet alltid hållas öppna och rena.

10 Tillbehör

Använd endast originalinsatsverktyg och tillbehör från Festool. Användning av undermåliga insatsverktyg och tillbehör från andra tillverkare kan leda till ökad risk för personskador och kraftig obalans som försämrar kvaliteten på arbetsresultaten och ökar slitaget på elverktyget.

Artikelnummer för tillbehör och verktyg finns på www.festool.se.

11 Miljö

Släng inte maskinen i hushållssoporna!

Se till att verktyg, tillbehör och förpackningar lämnas till miljövänlig återvinning. Följ den nationella föreskrifterna.

Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverktyg källsorteras och återvinnas på ett miljövänligt sätt.

Information om insamlingsstationer för korrekt avfallshantering finns på www.festool.se/recycling.

Information om REACH: www.festool.se/reach

Sisällys

5 Produktets elementer

Bruk vernehansker när du bytter verk- tøy.

Legg elektroverktøyet på siden när du skal bytte verktøy.

Sette i verktøy
