PF 1200 EPlus - Fräsmaskin FESTOOL - Gratis bruksanvisning och manual

Varumärke	Festool
Modell	PF 1200 EPlus
Produkttyp	Aluminiumplattfräsmaskin
Effekt	1200 W
Tomgångsvarvtal	2000 - 5700 varv/min
Fräsens ytterdiameter	118 mm
Borrdiameter	20 mm
Fräsbredd	14 mm
Vikt (enligt EPTA 01:2015)	5,4 kg
Strömförsörjning	230 V nätspänning
Skyddsklass	II
Anslutning för dammsugare	Hylsa 36 mm
Varvtalsinställning	Kontinuerligt vred 2000-5700 varv/min
Elektroniska funktioner	Mjukstart, varvtalsreglering, konstant varvtal, termoskydd
Skärdjup	Justerbart via roterande stopp för plattor 3, 4 eller 6 mm
Kännarskiva	Utbytbar för olika tjocklekar
Styrskena	Obligatorisk, fastsättning med klämmor
Ljudtrycksnivå	88 dB(A)
Ljudeffektnivå	99 dB(A)
Vibration (fräsning av Dibond®)	< 2,5 m/s²
Underhåll	Regelbunden rengöring, kolborstar med automatisk avstängning
Säkerhet	Startspärr, skyddskåpa, nödstopp
Avsedd användning	Spårfräsning av kompositplattor aluminium/plast (Alucubond®, Dibond®)
Originaltillbehör	Festool fräs och kännarskiva

Vanliga frågor - PF 1200 EPlus FESTOOL

Vilka material kan jag fräsa med PF 1200 EPlus?

Denna fräsmaskin är avsedd för spårfräsning av kompositplattor av aluminium och plast, som Alucubond® och Dibond®.

Hur byter jag fräsen på PF 1200 EPlus?

Koppla bort apparaten, öppna luckan, tryck in axellåsningen, skruva loss fastsättningsskruven, ta bort verktyget och kännarskivan. Rengör ytorna, sätt i det nya verktyget och skruva fast. Kontrollera rotationsriktningen.

Hur ställer jag in skärdjupet?

Det roterande djupstoppet (4.5) gör det möjligt att ställa in tre tjocklekar: 3 mm, 4 mm och 6 mm. Justera skruvarna med en skruvmejsel så att avståndet mellan stoppet och plattan är 0,3 mm i arbetsläge.

Måste en styrskena användas?

Ja, styrskenan (3.1) är obligatorisk för ett precist och säkert arbete. Den måste sticka ut 150 mm på varje sida av arbetsstycket och fästas med klämmor.

Hur ansluter jag dammsugaren?

Maskinen har en dammsugarslang anslutning (4.8) på 36 mm för att ansluta en Festool dammsugare. Använd alltid en godkänd dammsugaranordning.

Vad gör jag om maskinen stannar under användning?

Det kan vara termoskyddet som löst ut. Låt motorn svalna i 3-5 minuter. Maskinen startar automatiskt igen efter avsvalning.

Hur byter jag kännarskivan?

Tryck på skruvarna (1.1) och vrid dem åt vänster, öppna luckan, skruva loss de fyra skruvarna (1.4), byt skivan (1.5), skruva fast och stäng. Skruvarna (1.1) måste låsas genom att vridas åt höger.

Vilka tillbehör rekommenderas?

Använd endast originaltillbehör från Festool, såsom fräsen (ref. Festools katalog) och kännarskivan anpassad till plattans tjocklek.

Hur rengör och underhåller jag fräsmaskinen?

Koppla bort apparaten. Rengör regelbundet kylöppningarna. Kolborstarna har automatisk avstängning; om de är slitna stannar maskinen. Kontrollera skicket på kännarskivans bromsskiva.

Var hittar jag reservdelar?

Originalreservdelar från Festool finns på www.festool.com/service. Endast tillverkaren eller en auktoriserad verkstad får utföra reparationer.

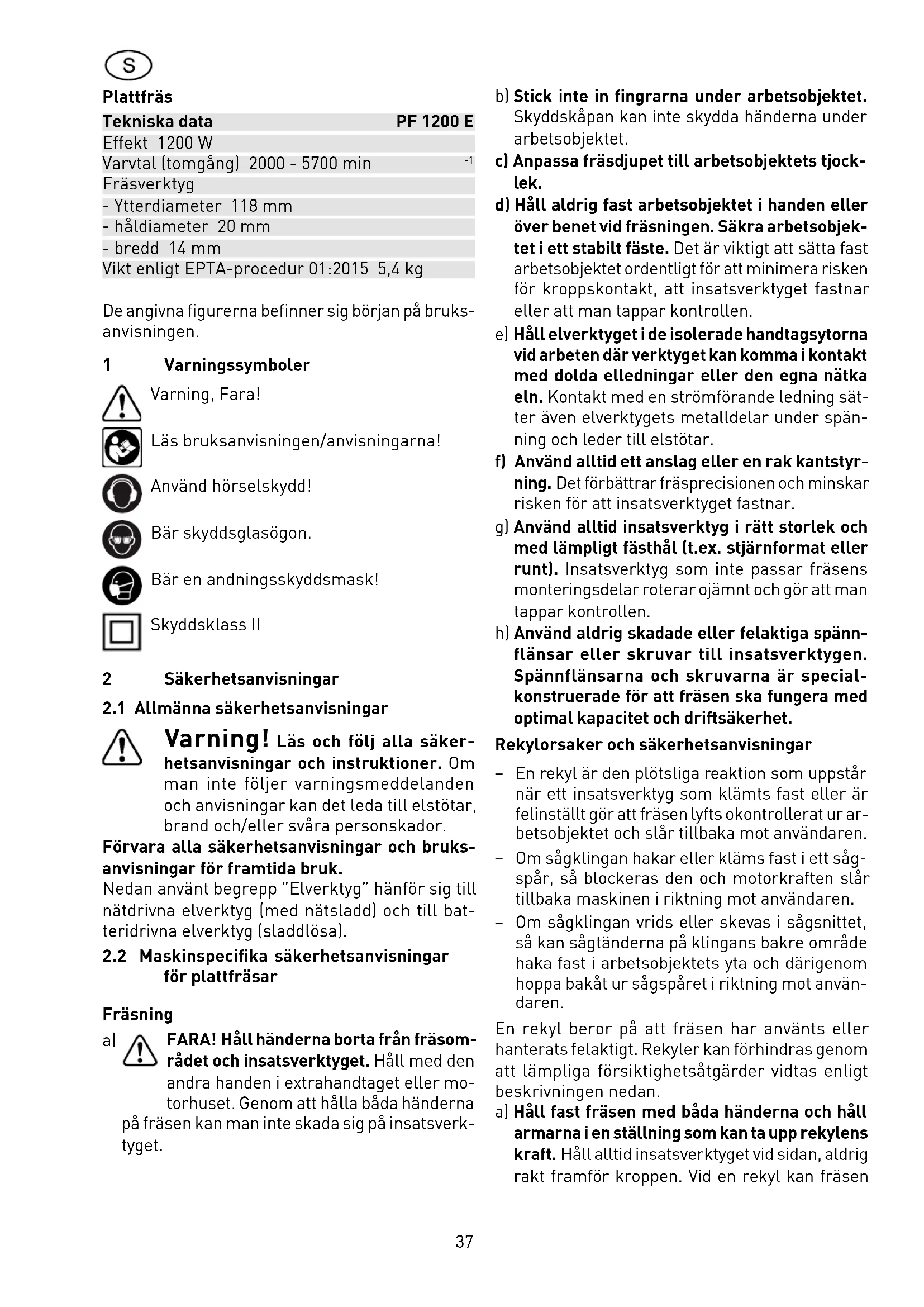

BRUKSANVISNING PF 1200 EPlus FESTOOL

Tekniska data	PF 1200 E
Effekt 1200 W
Varvtal (tomgång) 2000 - 5700 min	-1
Fräsverktyg
- Ytterdiameter 118 mm
- håldiameter 20 mm
- bredd 14 mm
Vikt enligt EPTA-procedur 01:2015 5,4 kg

De angivna figurerna befinner sig början på bruksanvisningen.

1 Varningssymboler

Varning, Fara!

Läs bruksanvisningen/anvisningarna!

Använd hörselskydd!

Bär skyddsglasögon.

Bär en andningsskyddsmask!

Skyddsklass II

2.1 Allmänna säkerhetsanvisningar

Varning! Läs och följ alla säkerhetsanvisningar och instruktioner. Om man inte följer varningsmeddelanden och anvisningar kan det leda till elstötar, brand och/eller svåra personskador.

Förvara alla säkerhetsanvisningar och bruksanvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

2.2 Maskinspecifika säkerhetsanvisningar för plattfräsar

Fräsning

a]

FARA! Håll händerna borta från fräsområdet och insatsverktyget. Håll med den andra handen i extrahandtaget eller motorhuset. Genom att hålla båda händerna åisen kan man inte skada sig på insatsverk-

b) Stick inte in fingrarna under arbetsobjektet. Skyddskåpan kan inte skydda händerna under arbetsobjektet.
c) Anpassa fräsdjupet till arbetsobjektets tjocklek.
d) Håll aldrig fast arbetsobjektet i handen eller över benet vid fräsningen. Säkra arbetsobjektet i ett stabilt fäste. Det är viktigt att sätta fast arbetsobjektet ordentligt för att minimera risken för kroppskontakt, att insatsverktyget fastnar eller att man tappar kontrollen.
e) Håll elverktyget i de isolerade handtagsytorna vid arbeten där verktyget kan komma i kontakt med dolda elledningar eller den egna nätka eln. Kontakt med en strömförande ledning sätter även elverktygets metalldelar under spänning och leder till elstötar.
f) Använd alltid ett anslag eller en rak kantstyrning. Det förbättrar fräsprecisionen och minskar risken för att insatsverktyget fastnar.
g) Använd alltid insatsverktyg i rätt storlek och med lämpligt fästhål (t.ex. stjärnformat eller runt). Insatsverktyg som inte passar fräsens monteringsdelar roterar ojämnt och gör att man tappar kontrollen.
h) Använd aldrig skadade eller felaktiga spännflänsar eller skruvar till insatsverktygen. Spännflänsarna och skruvarna är specialkonstruerade för att fräsen ska fungera med optimal kapacitet och driftsäkerhet.

Rekylorsaker och säkerhetsanvisningar

- En rekyl är den plötsliga reaktion som uppstår när ett insatsverktyg som klämts fast eller är felinställt gör att fräsen lyfts okontrollerat ur arbetsobjektet och slår tillbaka mot användaren.

- Om sågklingan hakar eller kläms fast i ett sågspår, så blockeras den och motorkraften slår tillbaka maskinen i riktning mot användaren.

- Om sågklingan vrids eller skevas i sågsnittet, så kan sågtänderna på klingans bakre område haka fast i arbetsobjektets yta och därigenom hoppa bakåt ur sågspåret i riktning mot användaren.

En rekyl beror på att fräsen har använts eller hanterats felaktigt. Rekyler kan förhindras genom att lämpliga försiktighetsåtgärder vidtas enligt beskrivningen nedan.

a) Håll fast fräsen med båda händerna och håll armarna i en ställning som kan ta upp rekylens kraft. Håll alltid insatsverktyget vid sidan, aldrig rakt framför kroppen. Vid en rekyl kan fräsen

slå bakåt, men användaren kan parera rekylens kraft genom lämpliga åtgärder.

b) Om insatsverktyget fastnar eller om du avbryter arbetet, koppla från fräsen och håll lugnt kvar den i materialet tills insatsverktyget har stannat helt. Försök aldrig att ta bort fräsen ur arbetsobjektet eller dra den bakåt så länge insatsverktyget är i rörelse, då kan en rekyl uppstå. Ta reda på varför insatsverktyget fastnat och åtgärda problemet.
c) Om du vill starta en fräs som sitter i arbetsobjektet, centrera insatsverktyget i snittet och kontrollera att sågtänderna inte har hakat fast i arbetsobjektet. Om insatsverktyget har fastnat kan det hoppa ur arbetsobjektet eller orsaka en rekyl när fräsen startas igen.
d) Stötta stora skivor för att minska risken för rekyl om insatsverktyget fastnar. Stora skivor kan böja sig av sin egen vikt. Skivorna måste stöttas på båda sidor, både vid snittet och utmed kanten.
e) Använd inte slöa eller defekta verktyg. Insatsverktyg med slöa eller felriktade tänder i ett för smalt spår ökar risken för friktion, att insatsverktyget fastnar och att en rekyl uppstår.
f) Dra åt fräsdjups- och fräsvinkelinställningarna innan du börjar fräsa. Om inställningarna ändras under fräsningen kan insatsverktyget kilas fast och en rekyl uppstå.
g) Var extra försiktig vid fräsning i befintliga väggar eller andra områden med dold sikt. Fräsen kan blockeras av dolda objekt och orsaka en rekyl.

Nedre skyddskåpans funktion

a) Kontrollera att skyddskåpans fjäder är i gott skick och fungerar. Serva fräsen om skyddskåpan och fjädern inte fungerar felfritt. Skadade delar, klibbiga avlagringar och ansamling av spån gör att den nedre skyddskåpan fungerar med fördröjning.

2.3 Ytterligare säkerhetsanvisningar

Använd lämplig personlig skyddsutrustning: hör elskydd, skyddsglasögon, andningsskydd vid dammiga arbeten, skyddshandskar vid bearbetning av grova material och vid verktygsbyte. Använd endast Festools verktyg för ma- skinen. Av säkerhetsskäl får andra verktyg inte monteras. Verktyg med slöa eller skadade skär får inte användas.

• Detta elverktyg får inte monteras i ett arbetsbord. Om elverktyget monteras i ett arbetsbord från en annan tillverkare eller ett hembyggt bord, kan det bli instabilt och orsaka svåra skador.
• Håll inte i spånutkastet. Du kan skada dig på de roterande delarna.
• Vänta tills elverktyget har stannat innan du lägger ner det. Insatsverktyget kan fastna och du kan förlora kontrollen över elverktyget.
  – Se till, att fräsverktyget sitter ordentligt fast och kontrollera, att det roterar klanderfritt.
• Verktyget ska inte användas ovanför huvudhöjd.
• Det kan uppstå skadligt/giftigt damm när du jobbar (t.ex. på grund av blyfärg, vissa träslag och metall). Att komma i kontakt med eller ndas in detta damm, kan utgöra en risk för användaren eller för personer som befinner sig i närheten. Följ säkerhetsföreskrifterna om gäller för resp land. Sörj för tillräcklig ventilation.

2.4 Information om buller och vibrationer

Ljudemissionsvärdena, fastställda enligt EN 62841 (se EG-försäkran om överensstämmelse), uppgår normalt till:

Ljudtrycksnivå	L_PA = 88 dB(A)
Ljudeffektnivå	L_WA = 99 dB(A)
Osäkerhet K = 3 dB

Använd hörselskydd!

Vibrationsemissionsvärdet a_h (vektorsumma i tre riktningar) och osäkerheten K har fastställts enligt EN 62841 (se EG-försäkran om överensstämmelse):

$$ \begin{array}{l} \text {Fräsa en Dibond® - skiva a} \ K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} \end{array} _ {\mathrm{h}} = < 2, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse,

• kan även användas för preliminär uppskattning av vibrations- och bullernivån under arbetet,
• representerar elverktygets huvudsakliga användningsområden.

OBSERVERA

demissionerna kan – beroende på hur elverktyget används, och i synnerhet vilken typ av arbetsobjekt som bearbetas – avvika från de angivna värdena när elverktyget faktiskt används.

Fastlägg säkerhetsåtgärderna för användaren baserat på en bedömning av belastningen under de faktiska användningsvillkoren. (Man ska då ta hänsyn till alla driftcykelns andelar, exempelvis de tider under vilka elverktyget är från-kopplat och de tider då det visserligen är tillkopplat men arbetar utan belastning.)

3 Bestämmelser för maskinens användning

PF 1200 E är endast avsedd för att fräsa spår i plattor av kompoundmaterial, t ex aluminium, plast (Alucubond®, Dibond®).

Använd maskinen endast med anslutet dam-mutsug.

Använd endast fräsverktyg med föreskrivna mått.

Använd inte slippapper.

Endast Festool fräsverktyg enligt EN 847-1 får användas.

Fräs endast material som fräsen enligt föreskrift är avsedd för.

Detta elverktyg får uteslutande användas av fackmän eller därtill undervisade personer.

Användaren tar själv ansvar för skador och olyckor som uppstår vid felaktig användning.

4 Elanslutning och användning

Nätspänningen måste stämma överens med märkskylten.

Kontakten (4.2) fungerar som till-/frånkoppplare (trycka = TILL, släppa = FRÅN). Omkopplaren kan användas först efter att startspärren (4.1) har skjutits uppåt.

När du trycker på startspärren frigörs samtidigt insticksfunktionen, så att den fjäderupphängda fräsen kan sänkas ned. Skyddshuven öppnar för fräsen.

För maskinen mot arbetsstycket endast när den är startad.

Lyfter du maskinen fjädrar fräsaggregatet tillbaka till utgångsläget.

5 Inställningar på maskinen

Nätkontakten skall alltid dras ut ur vägguttaget före allt arbete på maskinen!

5.1 Avkänningsskiva

Vid arbete ligger avkänningsskivan på arbetsstycket, och bestämmer därigenom skärdjupet. Festool har avkänningsskivor som passar för de vanliga plattjocklekar som förekommer i handeln.

Byta avkänningsskiva

• Tryck in skruvarna (1.1) och skruva dem åt vänster.
• Öppna luckan (1.2).
• Skruva ut de fyra skruvarna (1.4).
• Byt styrrulle (1.5).
• Dra åt de fyra skruvarna (1.4).
• Stäng luckan (1.2).
  – Tryck in skruvarna (1.1) och skruva in dem åt höger tills de hakar i.

5.2 Djupanslag (4.5)

När avkänningsskivan ligger på arbetsstycket (arbetsposition), måste avståndet mellan djupanslaget (4.5) och anslagsplattan uppgå till (4.4) 0,3 mm. Det begränsar skärdjupet och förhindrar att maskinen tippar i sidled (lyfts upp ur styrskenan på en sida) under arbetet.

De tre skruvarna till det vridbara djupanslaget kan ställas in med en skruvmejsel. Skruvarna är fabriksinställda på plattjocklekarna 3 mm, 4 mm och 6 mm.

5.3 Byta verktyg

• Tryck in skruvarna (1.1) och skruva dem åt vänster.
• Öppna luckan (1.2).
• Tryck på spindelstoppet (2.1) och vrid verktyget (2.4) tills spindelstoppet hakar i; håll spin-delstoppet nedtryckt.
• Lossa skruven (2.2).
• Ta ur verktyget (2.5) samt avkänningsskivan (2.4).
• Rengör arbetsytan mellan verktygsfläns, verktyg och avkänningsskiva. Sätt i det nya verktyget med avkänningsskivan.
• Den rotationsriktning som anges på verktyget måste stämma överens med maskinens rotationsriktning (2.3).
• Dra åt skruven (2.2) ordentligt, lossa spin-delstoppet
• Stäng luckan (1.2).
• Tryck in skruvarna (1.1) och skruva in dem åt höger tills de hakar i.

5.4 Utsugning

Anslut alltid maskinen till en utsugningsanläggning.

Till utsugsröret (4.8) kan man ansluta en Festool-dammsugare med en sugslangsdiameter på 36 mm.

6 Elektronik

PF 1200 E har en avancerad elektronik med följande egenskaper:

Mjukstart

Mjukstarten gör att maskinen startar utan knyck.

Varvtalsreglering

Varvtalet kan ställas in steglöst mellan 2000 och 5700 v/min med inställningsvredet (4.3). Wi rekommenderar följande inställningar på ställhjulet (4.3): 5-6.

Konstant varvtal

Det förvalda varvtalet hålls konstant under tomgång och bearbetning.

Temperatursäkring

Som skydd mot överhettning stänger säkerhets-elektroniken av maskinen när en kritisk motor-temperatur nås. När maskinen har svalnat i ca 3-5 minuter är den åter klar att använda. När maskinen är igång (tomgång) minskar tiden som maskinen behöver för att svalna.

7 Arbeta med maskinen

Fäst alltid arbetsstycket så att det inte kan röra sig under bearbetningen.

Maskinen ska alltid hållas med båda händerna på de monterade handgreppen (5.1, 5.2).

Skjut hela tiden maskinen framåt (5.3), dra aldrig maskinen bakåt mot dig.

Maskinen får användas i kombination med styrskenan (3.1).

Fäst styrskenan på arbetsstycket

• Styrskenan måste sticka ut över arbetsstycket på båda sidor med vardera 150 mm.
  – Rikta in styrskenan med skärmarkören (3.2). Framkanten (3.4) anger spårets mitt.
• Fäst styrskenan med två skruvtvingar (3.3) på båda sidor på arbetsstycket.

Metallbearbetning

När man bearbetar metall ska följande säkerhetsåtgärder vidtas:

• Anslut verktyget via jordfelsbrytare (FI, PRCD).
• Anslut verktyget till en passande spånsug.
• Ta bort dammavlagringar inuti motorhuset med jämna mellanrum.

Använd skyddsglasögon.

Fräsa spår

• Kontrollera att avkänningsskivan och djupanslaget är korrekt inställda i förhållande till arbetsstyckets tjocklek.
• Placera maskinen framför arbetsstyckets kant på styrskenan. Markeringen (4.7) anger fräsens centrumlinje.
• Starta maskinen
• Tryck maskinen långsamt nedåt, tills anslagsplattan (4.4) ligger på djupanslaget (4.5).
• Skjut maskinen framåt längs med styrskenan, och fräs spåret. Skärmarkören (4.6) anger spårets mitt.
• Stäng av maskinen vid spårets slut och sväng upp den.

Nedsänkning

Vid sänksnitt ska man fästa ett längdstopp på styrskenan bakom maskinen (6.1). Maskinen ska läggas an mot längdstoppet, hållas i ett säkert grepp med båda händerna och föras långsamt nedåt.

8 Underhåll och skötsel

Nätkontakten skall alltid dras ut ur vägguttaget före allt arbete på maskinen!

Allt underhålls- och reparationsarbete, som kräver att motorhöljet öppnas, får endast utföras av en auktoriserad serviceverkstad.

Håll alltid maskinen och ventilationsöppningarna rena.

Maskinen är utrustad med självfrånkopp-lande specialkol. Är dessa slitna bryts strömmen automatiskt och maskinen stannar.

För att inte avkänningsskivan ska accelereras av det roterande verktyget och lämna märken på arbetsstycket, bromsas den av en bromsskiva (1.3). Om bromsskivans verkan avtar, ska denna bytas ut mot en ny.

Service och reparation ska endast utföras av tillverkaren eller serviceverkstäder. Se följande adress:

www.festool.com/service

Använd bara Festools originalreservdelar! Art.nr nedan:

www.festool.com/service

9 Tillbehör, verktyg

Använd endast Festools originaltillbehör och originalreservdelar för din egen säkerhets skull.

Beställnumren för tillbehör och verktyg finns i Festool-katalogen eller på Internet "www.festool.com".

10 Tillbehör, verktyg

Använd endast Festools originaltillbehör och -förbrukningsmaterial som är avsedda för maskinen, eftersom dessa systemkomponenter är optimalt avstämda mot varandra. Användning av tillbehör och förbrukningsmaterial från andra tillverkare kan leda till sämre kvalitet på arbetsresultatet och till att garantianspråk ogillas. Slitaget på maskinen och belastningen på användaren påverkas av hur maskinen används. Skydda därför dig själv, din maskin och rätten till garantianspråk genom att uteslutande använda Festools originaltillbehör och -förbrukningsmaterial. Artikelnummer för tillbehör och verktyg finns i Festools katalog eller på Internet, "www.festool.com".

10 Miljö

Kasta inte elverktygen i hushållsavfallet! Lämna maskiner, tillbehör och förpackningar till återvinning. Följ gällande nationella föreskrifter.

Gäller bara EU-länder: Enligt EU-direktivet för uttjänta el- och elektronikapparater och omsättning i nationell lag måste förbrukade elverktyg källsorteras och återvinnas miljövänligt.

Information om REACH:

www.festool.com/reach
