BRUKSANVISNING OF 2200 EBSet FESTOOL

EU-försäkran om överensstämmelse. Vi för- klarar på eget ansvar att denna produkt uppfyller alla relevanta krav enligt följande EU-direktiv och baseras på följande normer eller normgivande dokument:

• 5 Delar p. 57
• 6 Driftstart p. 58
• 7 Inställningar p. 58
• 8 Arbeta med elverktyg p. 60
• 9 Underhåll och skötsel p. 62
• 10 Tillbehör p. 62

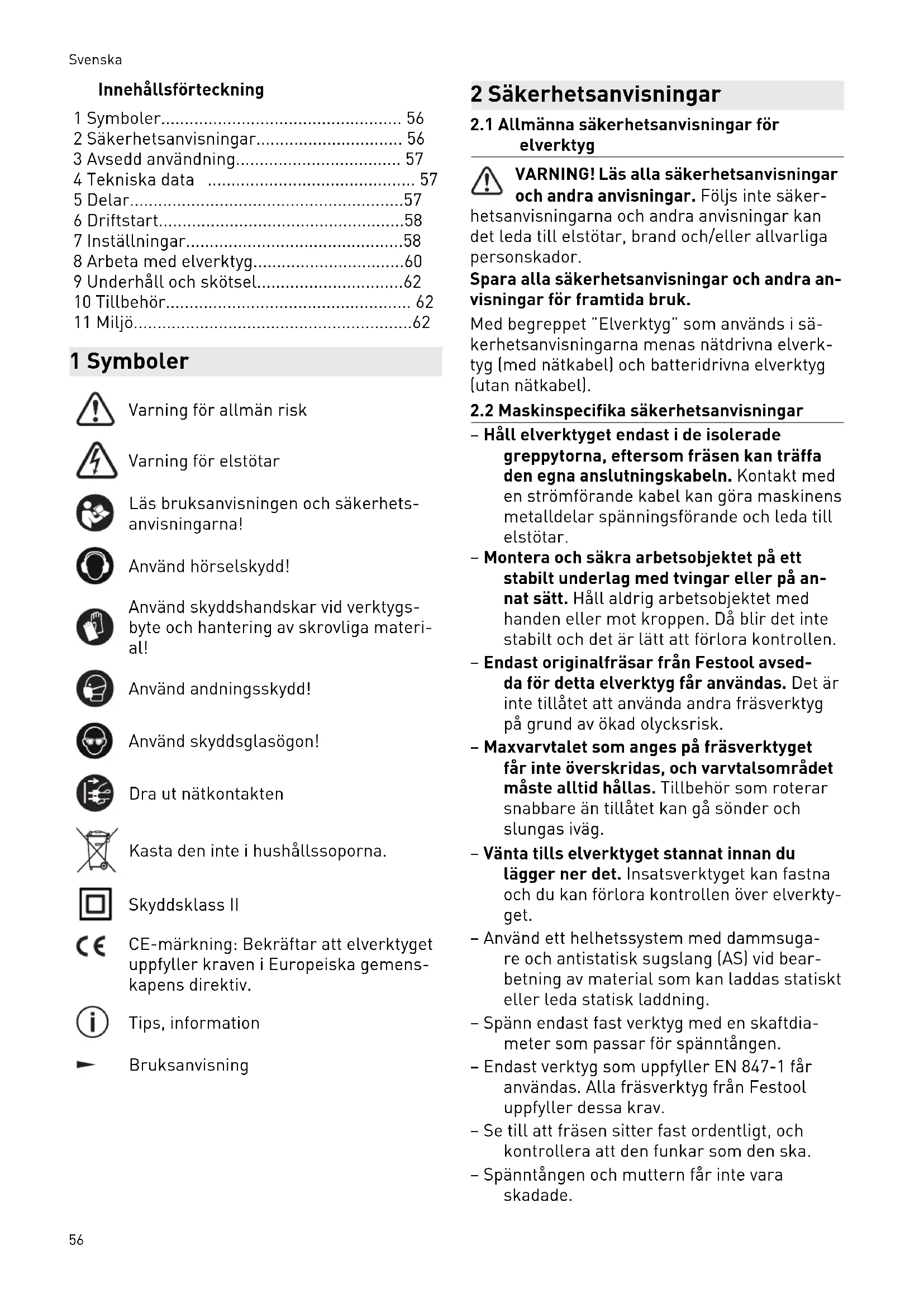

• 11 Miljö 1 Symboler Varning för allmän risk Varning för elstötar Läs bruksanvisningen och säkerhets anvisningarna! Använd hörselskydd! Använd skyddshandskar vid verktygs byte och hantering av skrovliga materi al! Använd andningsskydd! Använd skyddsglasögon! Dra ut nätkontakten Kasta den inte i hushållssoporna. Skyddsklass II CE-märkning: Bekräftar att elverktyget uppfyller kraven i Europeiska gemens kapens direktiv. Tips, information Bruksanvisning 2 Säkerhetsanvisningar p. 62

2.1 Allmänna säkerhetsanvisningar för

elverktyg VARNING! Läs alla säkerhetsanvisningar och andra anvisningar. Följs inte säker hetsanvisningarna och andra anvisningar kan det leda till elstötar, brand och/eller allvarliga personskador. Spara alla säkerhetsanvisningar och andra an visningar för framtida bruk. Med begreppet ”Elverktyg” som används i sä kerhetsanvisningarna menas nätdrivna elverk tyg (med nätkabel) och batteridrivna elverktyg (utan nätkabel).

2.2 Maskinspecifika säkerhetsanvisningar

– Håll elverktyget endast i de isolerade greppytorna, eftersom fräsen kan träffa den egna anslutningskabeln. Kontakt med en strömförande kabel kan göra maskinens metalldelar spänningsförande och leda till elstötar. – Montera och säkra arbetsobjektet på ett stabilt underlag med tvingar eller på an nat sätt. Håll aldrig arbetsobjektet med handen eller mot kroppen. Då blir det inte stabilt och det är lätt att förlora kontrollen. – Endast originalfräsar från Festool avsed da för detta elverktyg får användas. Det är inte tillåtet att använda andra fräsverktyg på grund av ökad olycksrisk. – Maxvarvtalet som anges på fräsverktyget får inte överskridas, och varvtalsområdet måste alltid hållas. Tillbehör som roterar snabbare än tillåtet kan gå sönder och slungas iväg. – Vänta tills elverktyget stannat innan du lägger ner det. Insatsverktyget kan fastna och du kan förlora kontrollen över elverkty get. – Använd ett helhetssystem med dammsuga re och antistatisk sugslang (AS) vid bear betning av material som kan laddas statiskt eller leda statisk laddning. – Spänn endast fast verktyg med en skaftdia meter som passar för spänntången. – Endast verktyg som uppfyller EN 847-1 får användas. Alla fräsverktyg från Festool uppfyller dessa krav. – Se till att fräsen sitter fast ordentligt, och kontrollera att den funkar som den ska. – Spänntången och muttern får inte vara skadade. Svenska 56– Fräsverktyg som är deformerade eller har sprickor får inte användas.

Använd lämplig personlig skyddsutrust ning: hörselskydd, skyddsglasögon, and ningsskydd vid dammalstrande arbeten, arbetshandskar vid bearbetning av skrov ligt material och vid verktygsbyte.

2.3 Aluminiumbearbetning

Vid bearbetning av aluminium ska följande sä kerhetsåtgärder vidtas: – Anslut verktyget via en jordfelsbrytare (FI, PRCD). – Anslut elverktyget till en lämplig dammsu gare med antistatisk utsugsslang. – Ta bort dammavlagringar inuti motorhuset med jämna mellanrum. – Använd skyddsglasögon!

De enligt EN 62841 fastställda värdena uppgår vanligtvis till: Ljudtrycksnivå L

104 dB(A) Osäkerhet K = 3 dB OBS! Buller vid arbetet Hörselskador ► Använd hörselskydd. Vibrationsemissionsvärde a

(vektorsumma för tre riktningar) och osäkerhet K fastställs enligt EN 62841:

De angivna emissionsvärdena (vibration, oljud) – används för maskinjämförelse, – kan även användas för preliminär upp skattning av vibrations- och bullernivån un der arbetet, – representerar elverktygets huvudsakliga användningsområden. OBS! Emissionsvärdena kan avvika från de angiv na värdena. Det beror på hur verktyget an vänds och typen av arbetsobjekt. ► Man måste bedöma den faktiska belas tningen under hela driftcykeln. ► Beroende på den faktiska belastningen måste lämpliga säkerhetsåtgärder vidtas för att skydda användarna. 3 Avsedd användning Handöverfräsen är avsedd för fräsning av trä, plast och träliknande material. Med de speciellt avsedda fräsverktygen som finns hos Festool kan även aluminium och gips skivor bearbetas. Detta elverktyg får uteslutande användas av fackmän eller därtill undervisade personer. Vid felaktig användning ligger ansvaret på användaren. 4 Tekniska data Handöverfräs OF 2200 EB Effekt 2200 W * Varvtal 10000  - 22000 varv/min Varvtal max. (tomgång) 23000 varv/min Snabbjustering av djup 80 mm Fininställning av djup 20 mm Drivaxelns anslutnings gänga M22x1,0 Fräsdiameter i mm max. 89 mm Vikt enligt EPTA-procedur 01:2014: 8,3 kg

• OF 2200 EB GB 110 V märkström 16 A. 5 Delar [1-1] Ratt fininställning [1-2] Skala fininställning [1-3] Vred höjdjustering [1-4] Skala djupanslag [1-5] Djupanslag med markör [1-6] Klämspak djupanslag Svenska 57[1-7] Excenter för koppling av djupanslag och steganslag [1-8] Steganslag [1-9] Manöverspak för byte av glidsula [1-10] Spindelstopp [1-11] Varvtalsratt [2-1] Spärrknapp strömbrytare [2-2] Strömbrytare [2-3] Spak för låsning av skyddskåpa [2-4] Handtag [2-5] Utsugsanslutning De angivna bilderna finns i början och slutet av bruksanvisningen. Det avbildade eller beskrivna tillbehöret ingår ibland inte i leveransen. 6 Driftstart VARNING! Otillåten spänning eller frekvens! Olycksrisk ► Strömkällans nätspänning och frekvens måste stämma överens med uppgifterna på märkplåten. ► I Nordamerika får endast Festool-verktyg med märkspänning 120 V / 60 Hz användas.

6.1 Start/avstängning

Knappen [2-2] används som strömbrytare (in tryckt = TILL, uppsläppt = FRÅN). För kontinuerlig drift kan man låsa strömbryta ren spärrknappen [2-1] . Om man trycker ännu en gång på strömbrytaren så lossas spärren igen. 7 Inställningar VARNING! Risk för personskador, elstötar ► Dra alltid ut nätkontakten ur eluttaget före alla arbeten på maskinen!

Varvtalsreglering Varvtalet kan ställas in steglöst med rat ten [1-11] inom varvtalsområdet (se Tekniska data). På så sätt kan skärhastigheten anpassas opti malt till materialet. Material Fräsdiameter [mm] Rekom menderat fräsmate rial

Inställningsrattens läge Hårt trä 6 - 4 5 - 3 3 - 1 Hårdmetall (HSS) Mjukt trä 6 - 5 6 - 4 5 - 3 HSS (hård metall) Spånski vor, ytbe handlade

metall) Gipsskivor 2 - 1 1 1 HW Temperatursäkring Om motortemperaturen blir för hög reduceras strömtillförseln och varvtalet. Elverktyget fort sätter gå på lägre effekt för att snabbt kunna kylas ner av motorfläkten. När elverktyget har svalnat återgår det automatiskt till normal ef fekt igen. Omstartspärr Den inbyggda omstartspärren förhindrar att el verktyget startar av sig självt om strömbrytaren råkar vara intryckt efter ett strömavbrott. Man måste då först koppla från elverktyget och se dan koppla till det igen. På grund av den inbyggda omstartspärren kan elverktyget inte kopplas till eller från via en ex tern kontaktmodul. Broms OF 2200 EB har en elektronisk broms. Efter frånkopplingen bromsar elektroniken in spin deln med verktyget helt på ca 2 sekunder.

OBS! Risk för skador på grund av heta och vassa insatsverktyg ► Använd inte slöa eller defekta verktyg. ► Använd skyddshandskar när du hanterar insatsverktyget. Lägg elverktyget på sidan för att byta verktyg. Manövrera spindelstoppet [3-1] endast när el verktyget är avstängt. Svenska 58Sätta i verktyget ► Sätt in fräsverktyget ([3-4] och [3A-1]) så långt som möjligt, men minst till marker ingen på frässkaften, i den öppna spänntången [3A-2]

Om spänntången [3A-2] inte syns på grund av spännmuttern [3A-3] , måste fräsverktyget sättas in i spänntången minst så långt att markeringen inte längre sticker ut över spännmuttern. ► Tryck på kontakten till spindelstoppet [3-1] på vänster sida [B]

► Dra åt spännmuttern [3-3] med en gaffel nyckel NV 24. Spindelstoppet blockerar bara motorspin deln i en riktning i taget. Därför behöver skruvnyckeln inte lyftas när spännmuttern ska lossas eller dras åt, utan kan röras fram och tillbaka som ett spärrskaft. Ta av verktyget ► Skjut upp spånskyddskåpan [3-2] tills den hakar fast. ► Tryck på kontakten till spindelstoppet [3-1] på höger sida [A]. ► Lossa spännmuttern [3-3] med en gaffel nyckel NV 24 tills ett motstånd känns. Över vinn motståndet genom att fortsätta vrida gaffelnyckeln. ► Ta ut fräsen.

Det finns spänntänger för följande skaftdiamet rar: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm. ► Skjut upp spånskyddskåpan [4-2] tills den hakar fast. ► Tryck på kontakten till spindelstoppet [4-1] på höger sida [A]. ► Skruva av spännmuttern [4-3] helt och ta av den tillsammans med spänntången [4-4]

Ta aldrig isär spännmuttern och spänntång en, eftersom de bildar en enhet. ► Sätt i en ny spänntång endast med monte rad och fasthakad spännmutter i spindeln. ► Skruva i spännmuttern lätt. Dra inte åt den om ingen fräs är isatt!

7.4 Ställa in fräsdjupet

Fräsdjupet ställs in i två steg: Ställa in nollpunkten ► Öppna klämspaken [5-2] så att djupansla get [5-3] kan röra sig fritt. ► Ställ handöverfräsen på ett plant underlag (referensyta). Lossa vredet [5-1] och tryck ner elverktyget tills fräsen når underlaget. ► Spänn fast elverktyget i detta läge genom att dra åt vredet [5-1]. ► Tryck djupanslaget [5-3] mot ett av de tre fasta lägena på det vridbara stegansla get [5-4]

► Tryck ner markören [5-5] så att den pekar på 0 mm på skalan [5-7]. Om nolläget inte stämmer kan det justeras med skruven [5-6] på markören. Höjden på två av de tre fasta lägena [7] (A och B) kan ställas in individuellt. Det fasta läget C har en avsats för förfräs ning – se kapitel

Fastställa fräsdjupet ► Vrid djupanslaget [6-6] uppåt tills markö ren [6-2] visar önskat fräsdjup. ► Spänn fast djupanslaget i detta läge med klämspaken [6-3]. ► Lossa vredet [6-1]. Nu är elverktyget i utgångsläget. ► Justera vid behov fräsdjupet genom att vri da på inställningsratten [6-8]. När man vrider inställningsratten ett mar keringsstreck ändras fräsdjupet med 0,1 mm. Ett helt varv ger 1 mm. Skalringen [6-7] kan vridas separat för att ställas på ”noll”. De tre markeringarna [6-4] visar på kan ten [6-5] inställningsrattens (20 mm) max imala inställningsområde och mittläget.

7.5 För-/finfräsning

Det fasta läget C har två anslagsnivåer med en höjdskillnad på 2 mm. På så sätt kan man fräsa i två steg med fräsdjupet som ställts in med läge C: Förfräsning ► Sänk ner elverktyget till anslagsnivån [7-1]

Slutfräsning ► Sänk ner elverktyget till anslagsnivån [7-2]

Så här man fräsa snabbt med ett stort fräsdjup och ändå få en bra ytkvalitet. Det slutliga fräsdjupet beror på inställningen av anslagsnivån [7-2]

7.6 Fininställning för kantbearbetning

Elverktyget har en speciell fininställning för an vändning av fräsverktyg med styrkullager. Med Svenska 59den ställer man till exempel snabbt och enkelt in en exakt övergång vid kantavrundning utan avsats, se bild [8]. Ställa in fräsdjupet exakt ► Ställ först in fräsdjupet grovt. ► Gör en provfräsning. ► Öppna klämspaken [9-2]. ► Tryck djupanslaget [9-3] mot det fasta lä get C [9-5]. ► Kläm fast djupanslaget med excen tern [9-4] på steganslaget (vrid medurs). ► Stäng klämspaken [9-2]

► Lossa vredet [9-1]. ► Ställ in fräsdjupet exakt med inställnings ratten [9-6]

Fräsdjupet kan ställas in i båda riktningar genom kopplingen mellan djupanslaget och steganslaget. ► Stäng vredet [9-1]. ► Öppna excentern [9-4] (vrid moturs). ► Gör vid behov ytterligare provfräsningar och inställningar.

VARNING! Hälsorisk på grund av damm ► Arbeta aldrig utan utsug. ► Arbeta endast med en fungerande spåns kyddskåpa [10-2]

► Använd alltid andningsskydd vid dammalst rande arbeten. ► Följ de nationella bestämmelserna. Till sugadaptern [10-4] kan man ansluta en Fe stool-dammsugare med en sugslangsdiameter på 36 mm eller 27 mm (36 mm rekommenderas på grund av den lägre risken för tilltäppning). Montera sugadaptern [10-4] enligt bild [10]. Sugadaptern kan vridas vid [10-3]

OBS! Om man inte använder antistatisk ut sugsslang kan statisk uppladdning förekomma. Användaren kan få en elstöt och elverktygets elektronik kan skadas. Spånskyddskåpa Spånskyddskåpan [10-2] kan hakas fast i ett övre läge, t.ex. för fräsbyte. ► Skjut upp spånskyddskåpan tills den hakar fast eller tryck ner elverktyget helt. Sänk ner spånskyddskåpan under arbetet för att förbättra utsuget. ► Tryck spaken [10-1] i riktning mot handta get. Spånuppsamlare KSF-OF Med spånuppsamlaren KSF-OF [11-1] (delvis tillbehör) kan utsuget bli effektivare vid kant fräsning. Den maximalt möjliga fräsdiametern är 78 mm. Den monteras på samma sätt som när man sät ter i kopierringen, se kapitel 8.3. Huven kan kapas med en bygelsåg utmed spå ren [11-2] för att bli mindre. Spånuppsamlaren kan då användas för innerradier ner till en mi nimiradie på 52 mm. 8 Arbeta med elverktyg Följ alla säkerhetsanvisningar och dessa regler: – Elverktyget måste vara tillkopplat när det förs mot arbetsobjektet. – Kontrollera före arbetet att klämspa ken [1-6] är stängd och excentern [1-7] öppen. – Sätt alltid fast arbetsobjektet så att det inte kan röra sig under arbetet. – Håll alltid elverktyget med båda händerna på handtagen [2-4] under arbetet. Det är en förutsättning för att kunna arbeta exakt och för sänkningen. – Fräs endast mot rotationsriktningen (el verktygets matningsriktning i verktygets snittriktning, bild [15]).

► Ställ in önskat fräsdjup (se kapitel 7.4). ► Starta elverktyget. ► Lossa vredet [1-3]. ► Tryck ner elverktyget så långt det går. ► Spänn fast elverktyget i detta läge genom att dra åt vredet [1-3]

► Sänk långsamt och jämnt ner elverktyget i arbetsobjektet. ► Gör fräsningen. ► Lossa vredet [1-3]. ► Dra långsamt elverktyget uppåt så långt det går. ► Stäng av elverktyget.

8.2 Fräsa med parallellanslag

Parallellanslaget (delvis tillbehör) används för att fräsa parallellt med arbetsobjektets kant. ► Spänn fast de båda styrstängerna [12-4] med vreden [12-2] på parallellanslaget. ► Sätt i styrstängerna till önskat mått i fräs bordets spår och dra åt med vredet [12-1]

Svenska 60Fininställning ► Lossa vredet [12-7] för att göra en finin ställning med inställningsratten [12-5]

För detta har skalringen [12-6] en 0,1 mm- skala. Genom att hålla fast inställningsrat ten kan man vrida skalringen separat till ”noll”. Skalan [12-3] visar justeringen i mil limeter. ► Dra åt vredet [12-7] efter fininställningen. ► Ställ in båda styrbackarna [13-3] så att de ras avstånd till fräsen är ca 5 mm. Lossa då skruvarna [13-2] och dra åt dem igen efter inställningen. ► Endast vid fräsning utmed kanten: Skjut på utsugskåpan [13-1] bakifrån på parallel lanslaget tills den hakar fast, och anslut en sugslang med 27 mm eller 36 mm till suga daptern [13-4] . Sugslangen kan också läm nas kvar på elverktygets sugadapter.

För fräsning med schabloner använder man handöverfräsen med inbyggd kopierring (tillbe hör). Kopierringarna kan användas med stan dardglidsulan som medföljer. För att för bättra anliggningen finns en speciell glid sula som tillbehör. Sätta i kopierringen OBS! Olycksrisk Om fräsverktyget är för stort skadar det ko pierringen och kan leda till olyckor. ► Kontrollera att fräsverktyget passar i ko pierringens öppning. ► Lägg elverktyget på sidan på ett stabilt un derlag. ► Lossa spaken [14-4]. ► Ta av glidsulan [14-1]. ► Släpp spaken [14-4] igen. ► Lägg i kopierringen [14-3] i korrekt läge i fräsbordet. ► Lägg i glidsulan med fästena [14-2] i fräs bordet. ► Tryck på glidsulan tills den hakar fast i fräs bordet. Arbetsobjektets övermått Y (bild [15] ) till scha blonen beräknas så här: Y = (ø kopierring - ø fräs)/2

För kantbearbetning används fräsverktyg med styrkullager i elverktyget. Då styr man elverkty get så att styrkullagret rullar på arbetsobjektet. Använd alltid spånuppsamlaren KSF-OF för att förbättra utsuget vid kantbearbetning.

8.5 Fräsa med rälsstyrsystem FS

Rälsstyrsystemet (delvis tillbehör) underlättar fräsning av raka spår. ► Fäst styrskenan med skruvtvingar [16-4] på arbetsobjektet. ► Sätt i glidsulan [16-3] för rälsanslaget i handöverfräsens bord (se kapitel 8.6 ). Den här glidsulan har en avsats som utjämnar styrskenans höjd. ► Spänn fast de båda styrstängerna [16-6] med vreden [16-5] [16-9] på parallellansla get. ► Lossa vredet [16-1]. ► Sätt i styrstängerna [16-6] i fräsbordets spår. ► Sätt handöverfräsen med rälsanslaget på styrskenan. ► Ställ vid behov in rälsanslagets spel på styr skenan med en skruvmejsel på de båda styrbackarna [16-2]

► Skjut handöverfräsen längs styrstängerna tills fräsverktyget är på önskat avstånd från styrskenan. Se till att det alltid finns ett sä kerhetsavstånd X, bild [16], på 5 mm mellan styrskenans framkant och fräsen respektive spåret. ► Stäng vredet [16-1]. ► Lossa vredet [16-10]. ► Ställ in avståndet X exakt genom att vrida på inställningsratten [16-7]. Håll fast inställ ningsratten [16-7] för att kunna vrida ska lan [16-8] separat som ”nollställning”. ► Stäng vredet [16-10]

Festool har speciella glidsulor (tillbehör) för olika användningsområden. ► Lägg elverktyget på sidan på ett stabilt un derlag. ► Lossa spaken [14-4]. ► Ta av glidsulan [14-1]. ► Släpp spaken [14-4] igen. ► Lägg i glidsulan med fästena [14-2] i fräs bordet. ► Tryck på glidsulan tills den hakar fast i fräs bordet. Innan glidsulan används första gången: Ta av skyddsplasten! Svenska 619 Underhåll och skötsel VARNING! Risk för personskador, elstötar ► Dra alltid ut nätkontakten före alla under hålls- och servicearbeten på produkten! ► Allt underhålls- och reparationsarbete som kräver att höljet öppnas får endast utföras av behöriga serviceverkstäder. Service och reparation får endast utföras av tillverkaren eller service verkstäder. Hitta närmaste adress på: www.festool.se/service Använd bara Festools originalre servdelar! Art.nr på: www.festo ol.se/service EKAT

Maskinen är utrustad med självfrånkopplande specialkolborstar. Om de är utnötta bryts strömmen automatiskt och maskinen stängs av. Observera följande: ► Om verktygets nätkabel behöver bytas ut måste det utföras av tillverkaren eller en auktoriserad serviceverkstad, för att undvi ka säkerhetsrisker. ► Skadade skyddsanordningar och delar mås te repareras eller bytas ut fackmässigt av en auktoriserad serviceverkstad, såvida inget annat anges i bruksanvisningen. ► För att luftcirkulationen ska kunna garante ras måste kylluftöppningarna i höljet alltid hållas öppna och rena. 10 Tillbehör Använd endast originalinsatsverktyg och till behör från Festool. Användning av undermåli ga insatsverktyg och tillbehör från andra tillver kare kan leda till ökad risk för personskador och kraftig obalans som försämrar kvaliteten på arbetsresultaten och ökar slitaget på elverk tyget. Beställningsnumren för tillbehör och verktyg hittar du i din Festool-katalog eller på internet under www.festool.se. 11 Miljö Släng inte maskinen i hushållssoporna! Se till att verktyg, tillbehör och förpack ningar lämnas till miljövänlig återvin ning. Följ den nationella föreskrifterna. Endast EU: Enligt EU-direktivet om uttjänt el- och elektronikutrustning och omsättning till nationell lagstiftning måste förbrukade elverk tyg källsorteras och återvinnas på ett miljövän ligt sätt. Information om REACH: www.festool.com/ reach Svenska 62Sisällys 1 Tunnukset
