Produkttype	Overfræser (fræser)
Mærke	Festool
Model	OF 2200 EBSet
Effektforbrug	2200 W
Omdrejningshastighed	10.000 – 22.000 omdr./min. (maks. tomgang 23.000 omdr./min.)
Hurtig dybderegulering	80 mm
Mikrometerdybderegulering	20 mm (inddeling 0,1 mm)
Tilslutningsgevind	M22 x 1,0
Maks. fræserdiameter	89 mm
Vægt	8,3 kg
Strømforsyning	230 V ~ (afhængig af model), 50/60 Hz
Udsugningstilslutning	Diameter 27 eller 36 mm
Elektronisk bremse	Ja (stop på 2 sek.)
Genstartsbeskyttelse	Ja
Hurtig bundpladeskift	Ja (håndtag)
Anvendelsesområde	Træ, plast, lignende materialer, aluminium, gipsplader
Beskyttelsesklasse	II
Vedligeholdelse	Rengør ventilationsåbninger, udskift kul med automatisk slukning
Sikkerhed	Bær PPE, afbryd strømmen før vedligeholdelse, brug kun Festool-fræsere iht. EN 847-1
Reservedele	Brug kun originale Festool-dele
Reparationsmulighed	Reparationer udføres af producenten eller autoriserede værksteder

Ofte stillede spørgsmål - OF 2200 EBSet FESTOOL

Hvordan indstiller jeg fræsedybden på OF 2200?

Indstillingen foregår i to trin: først nulpunktsindstillingen ved at placere overfræseren på en plan overflade og justere dybdeanslaget, derefter forindstillingen ved at hæve anslaget til den ønskede dybde. En fin mikrometerindstilling kan foretages med hjulet (0,1 mm pr. hak).

Hvordan skifter jeg fræseren på overfræseren OF 2200?

Aktiver spindellåsen [3-1], løsn derefter spændemøtrikken med en 24 mm gaffelnøgle. Tag den gamle fræser ud og indsæt den nye, indtil mærket på skaftet. Spænd spændemøtrikken, mens spindellåsen holdes aktiveret.

Hvordan skifter jeg spændpatronen?

Løft beskyttelsesdækslet, aktiver spindellåsen, skru spændemøtrikken helt af, og fjern spændpatronen. Indsæt en ny patron (tilgængelige diametre: 6,0; 6,35; 8,0; 9,53; 10,0; 12,0; 12,7 mm) og skru møtrikken let på uden at spænde, før en fræser indsættes.

Hvordan bruger jeg sideanslaget til parallelfræsning?

Fastgør de to føringsstænger til sideanslaget, sæt dem i rillerne på fræsebordet, og indstil den ønskede afstand. En mikrometerindstilling er mulig med hjulet (inddeling 0,1 mm). Spænd drejeknapperne efter indstilling.

Hvordan bruger jeg FS-føringssystemet (skinne)?

Fastgør føringsskinnen til emnet med skruetvinger. Montér den passende bundplade, lås føringsstængerne på føringsanslaget, og sæt dem i rillerne på overfræseren. Indstil afstanden X med mikrometerhjulet, og sørg for en sikkerhedsafstand på mindst 5 mm.

Hvordan monterer jeg en kopiring?

Læg overfræseren ned, løsn håndtaget, og tag bundpladen af. Indsæt kopiringen i korrekt position i fræsebordet, og sæt derefter bundpladen på, indtil den klikker på plads. Overlængden Y beregnes som (ringdiameter - fræserdiameter) / 2.

Hvilke tilbehør er tilgængelige til OF 2200?

Festool tilbyder kopiringe, sideanslag, FS-føringssystem, specialbundplader, spånudsugningsenhed KSF-OF og spændpatroner i forskellige diametre. Se kataloget eller webstedet www.festool.dk.

Hvordan vedligeholder jeg overfræseren OF 2200?

Altid afbryd strømmen før vedligeholdelse. Rengør regelmæssigt ventilationsåbningerne. Kulene har automatisk slukning: når de er slidt op, stopper maskinen. Brug kun originale Festool-reservedele. Kontakt et autoriseret værksted for reparationer.

Hvilke materialer kan fræses med OF 2200?

Denne overfræser er designet til fræsning af træ, plast, trælignende materialer samt aluminium og gipsplader med passende fræsere. Overhold de anbefalede hastigheder i manualen.

Hvordan tilslutter jeg udsugning til OF 2200?

Tilslut en Festool-støvsuger til udsugningstilslutningen [10-4] med en slange på 27 eller 36 mm diameter. Brug en antistatisk slange for at undgå statisk elektricitet. Beskyttelsesdækslet mod spåner skal være sænket under brug for maksimal effektivitet.

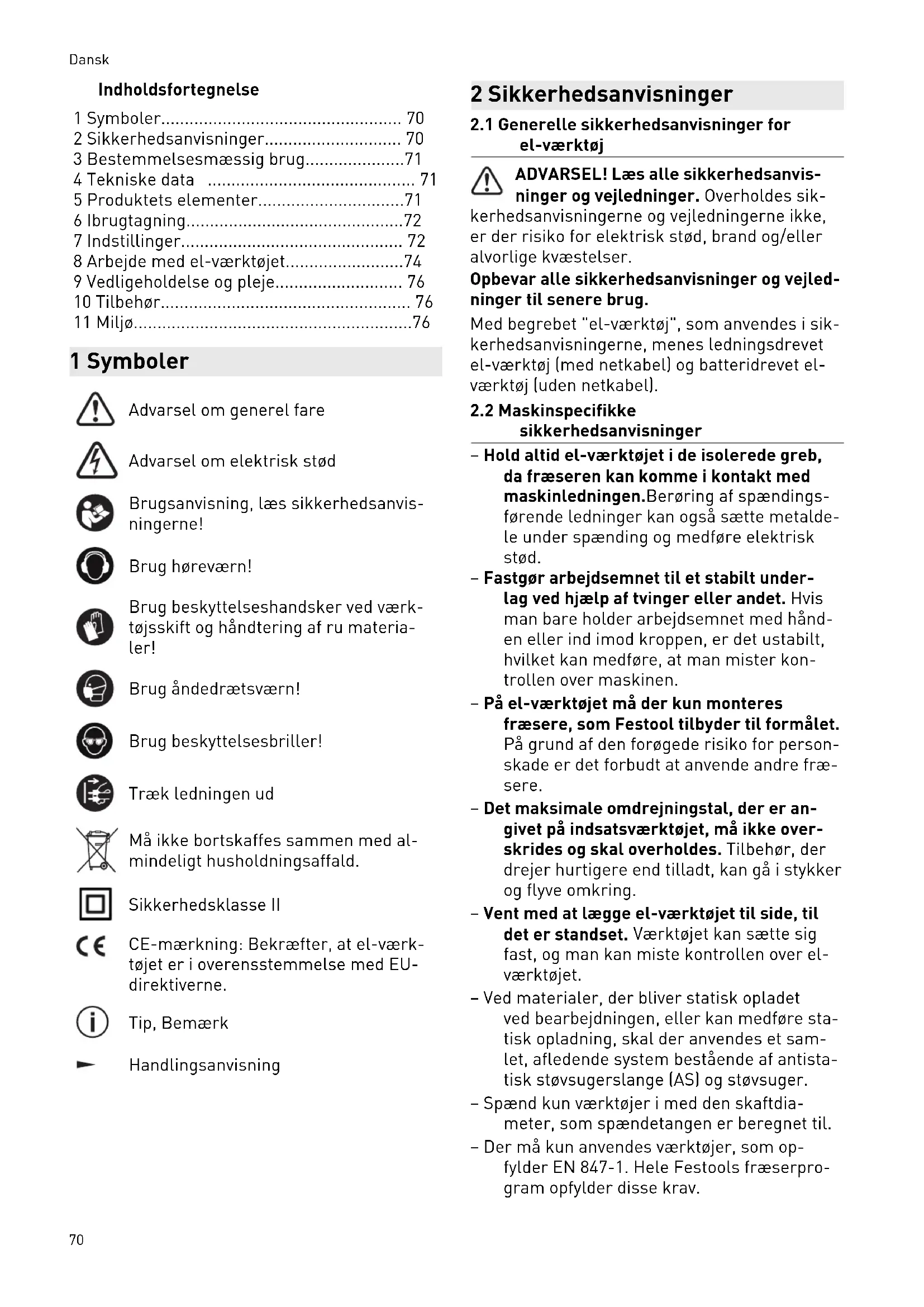

BRUGSANVISNING OF 2200 EBSet FESTOOL

2 Sakerhetsanvisningar

1 Symboler. 70
2 Sikkerhedsanvisninger. 70
3 Bestemmelsesmaessig brug. 71
4 Tekniske data 71
5 Produktets elementer. 71
6 Ibrugtagning. 72
7 Indstillinger 72
8Arbejde med el-vaerktojet. 74
9Vedligeholdelse og pleje. 76
10 Tilbehør. 76
11 Miljø. 76

1 Symboler

Advarsel om elektrisk stød

Brugsanvisning, læs sikkerhedsanvis- ningerne!

Brug horeværn!

Brug beskyttelseshandsker ved værktjsskift og handtering af ru materia-ler!

Brug Åndedrætsværn!

Brug beskyttesesbriller!

Træk ledningen ud

Må ikke bortskaffes sammen med al-mindeligt husholdningsaffald.

Sikkerhedsklasse II

CE-maerkninq:Bekræfter,at el-vaerk-toget er i overensstemmelse med EU-direktiverne.

Tip, Bemaerk

Handlingsanvisning

2 Sikkerhedsanvisninger

2.1 Generelle sikkerhedsanvisninger for el-værktj

ADVARSEL! Læs alle sikkerhedsanvis-ninger og vegledninger. Overholds sik

kerhedsanvisningerne og vegledningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsanvisninger og vegledninger til senere drug.

Med begrebet "el-værktøj", som anwendes i sik- kerhedsanvisningerne, menes ledningsdrevet el-værktøj [med netkabel] og batteridrevet elværktøj (eden netkabel).

2.2 Maskinspecifikke sikkerhedsanvisninger

• Hold altid el-værktøjet i de isolerede greb, da fræseren kankommen i kontakt med maskinledningen.Berøring af spændingsførende ledninger kan ogsa sætte metalde-le under spænding og medføre elektrisk stød.
• Fastgor arbejdsemnet til et stabilt underlag ved hjælp af tvinger erler andet. Hvis man bare holder arbejdsemnet med handen eller ind imod kroppen, er det ustabilit, hvilket kan medfore, at man mister kon-trollen over maskinen.
• På el-værktøjet må der kun monteres fræsere, som Festool tilbyder til formålet. På grund af den forgede risiko for personskade er det forbudt at anvende andre fræsere.
• Det maksimale omdrejningstal, der er an-givet pa andersatsværktoget, ma ikke overskrides og skal overholds. Tilbehør, der drejer hurtigere end tilladt, kan gå i stykker og flyve omkring.
• Vent med at lægge el-værktøjet til side, til det er standset. Værktøjet kan søtte sig fast, og man kan miste kontrollen over el-værktøjet.
• Ved materialer, der bliver statistik opladet ved bearbejdningen, aller kan medføre statistik opladning, skal der anvendes et samlet, afledende system bestaende af antistatisk stovsugerslange (AS) og stovsuger.
• Spænd kun værktøjer i med den skaftdia-meter, som spændetangen er beregnet til.
• Der må kun anwendes værktøjer, som opfylder EN 847-1. Hele Festools fraeserprogram opfylderppe krav.

-Sorg for, at fraeseren sidder fast, og kon-troller, at den korer perfekt.
- Der må ikke vare nogen skader på spændetang og møtrik.
- Revnede fræsere og fræsere, der harændretacon, mA ikke anvendes.

Brug egnede personlige værnemicldler: Hø- reværn, beskyttelsesbriller, støvmaske ved støvfremkaldende arbejde, beskyttelses-handsker ved bearbebjudning af ru materialer og ved værktogsskift.

2.3 Aluminiumbearbeitdning

Af hensyn til sikkerheden skal fologende sikkerhedsforanstaltninger overholds ved bearbejdning af aluminium:

• Etabler tilslutning via en fejlstrømsafbryder (FI-, PRCD-afbryder).
• Tilslut el-værktøjet til en egnet støvsuger med antistatisk støvsugerslange.

• Rengør regelmæssigt el-værktøjet for støv-aflejringer i motorhuset.

• Brug Beskyttelsesbriller!

2.4 Emissionsværdier

Værdierne, som er fundet i henhold til EN 62841 er typisk:

Lydtrykniveau L P_A = 93 dB(A)

Lydeffekt L WA=104dB(A)

Usikkerhed K = 3 dB

FORSIGTIG

Stoj, der opstar ved arbejdet Beskadigelse af horelsen

Brug horeværn.

Vibrationsemissionsværdi a_h (vektorsum fra tre retninger) og usikkerhed K malt iht. EN 62841:

$$ a _ {h} < 2. 5 \mathrm {m} / \mathrm {s} ^ {2} $$

$$ K = 1, 5 \mathrm {m} / \mathrm {s} ^ {2} $$

De angivne emissionsværdier [vibration, stj]

bruges tilSAMmenligningafmaskiner,
- men kan også bruges til en foreløbig bedømmelse af vibrations- og stjbelastningen ved brug
- og repræsenterer de vigtigste anvendelsesformål for el-værktøjet.

FORSIGTIG

Emissionsværdierne kan afvige fra de angivne værdier. Dette afhænger af, hvordan værktøjet anwendes og hvilken type emne, der bearbejdes.

Der skal tages hoge for den faktiske belastning i hele driftscyklussen.
Alt after den faktiske belastning skal der traeffes egnede sikkerhedsforanstaltninger for at beskytte brugeren.

3 Bestemmelsesmaessig drug

Overfræseren er beregnet til fraesning af træ, kunststof og træligende materialer.

Ved brug af fræseværktøjerne til de respektive formål Festools salgsdokumenter kan øgså aluminium og gipskarton bearbjdes.

Dette el-værktøj mA kun bruges af fagpersona- le eller instruerede personer.

Ved ikke-bestemmelsesmaessig anvendelse haefter brugeren.

4 Tekniske data

Overfraesr OF 2200 EB

Optagen effekt 2200 W *
Omdrejningstal	10000-22000 min-1
Maks. omdrejningstal (ubelastet)	23000 min-1
Dybde-hurtigindstilling 80 mm
Dybde-finindstilling 20 mm
Drivakslens til Slutnings- gehind	M22x1,0
Fræsediameter maks. 89 mm
Vægt iht. EPTA-procedure 01:2014:	8,3 kg

• OF 2200 EB GB 110 V mærkestrøm 16 A.

De billedder, der henvises til, findes i starten og slutningen af brugsanvisningen.

Det viste eller beskrevne tilbehør er til dels ikke en del af leveringen.

6 Ibrugtagning

ADVARSEL

Ikke-tilladt spanding aller frekvens!

Fare for ulykke

Forsyningsspændingen og strømkildens frekvens skal stemme overens med angi- velserne på typeskittet.
- I Nordamerika må der kun bruges Festooll-maskiner med spændingsangivelsen 120 V/60 Hz.

6.1 Start/stop

Kontakten [2-2] fungerer som tænd/sluk-knap (tryk = TIL, slip = FRA).

Til kontinuerlig drift kan tænd/sluk-knappen fastholdes med laseknappen [2-1]. Fastgorelsen løns, när der igen trykkes på tænd/sluk-knappen.

7 Indstillinger

ADVARSEL

Risiko for kvæstelser, elektrisk stød

• Træk altid stikket ud af stikkontakten før arbejde på maskinen!

7.1 Elektronik

Hastighedsregulering

Omdrejningstallet kan indstilles trinlost med indstellingshjulet [1-11] i omdrejningstalområdet (se Tekniske data).

På den på de kan skærehastigheden indstilles optimalt til det pagældende materiale.

Materiale	Fræsediameter	[mm]	Anbefalet
	10 - 30 30 - 50	50 - 89	skærma-teriale
	Trin på indstillingsjul
Hårdt træ	6 - 45 - 33 - 1 HW (HSS)
Bådt træ	6 - 56 - 45 - 3 HSS (HW)
Spanpla-der, lami-neret	6 - 56 - 44 - 2 HW
Kunststof	6 - 46 - 33 - 1 HW
Aluminium 3 - 13 - 12-1 HSS (HW)
Gipskarton 2 - 111 HW

Temperatursikring

Strømtilforslen og omdrejningstallet reduceres i tilfælde af en for hj motortemperatur. Elværktøj körer fortssat, men kun med nedsat effekt, sa motoren kan kole af hurtigst muligt. Efter afkøling körer el-værktøj automatisk op i omdrejningerigen.

Beskyttelemodgenstart

Den indbygede genstartsbeskytelse forbinder, at el-værktjet starter af sig selv after en strømafbrydelse, narr start-stop-kontakten er trykket ind. El-værktjet skal i sa fald forst slukkes og derefterændesigen.

På ground af den indbyggede genstartsbeskyt-telse kan el-værktjet ikke tændes og slukkes via et eksternt kontaktmodul.

Bremse

OF 2200 EB har en elektronisk bredse. Spindlen med værktøj stoppes elektronisk ca. 2 sekunder after, at overfræseren er blevet slukket.

7.2 Skift af værktøj

FORSIGTIG

Risiko for persorskader på grund af varmt og skarpt indsatsværktøj

• Brug/DD: - Brug/DD: - Brug/DD: - Brug/DD: - Brug/DD: - Brug/DD: - Brug/DD: - Brug/DD: - Brug/DD: - Brug/DD: - Brug/DD:
• Brug beskyttelseshandsker ved handtering med indsatsværktj.

Ved værktogsskift lægges el-værktøjet på sider. Aktivér kun spindelstoppet [3-1], mens el-værktøjet er slukket.

Isætning af værktj

Saat fraeseværktoget ([3-4] og [3A-1]) sa langt som muligt ind i den abne spændetang [3A-2], dog mindst indtil markeringen pa fræserskaftet.
Hvis spændetangen [3A-2] ikke kan ses på grund af møtrikken [3A-3], skal fræse-værktøjfres mindst sa langt ind i spændetangen, at markeringen « ikke længere står uden for møtrikken.
Tryk på venstre side [B] af kontakten for spindelstop [3-1].
Spænd møtrikken [3-3] med en gaffelnøgle (str. 24).
Spindelstoppet blokerer kun motorspinde-len i den ene omdrejningsretning. Derfor er det ikke nødvendigt at flytte skruenoglen, narrøtrikken løns erler strammes, men den kan bevæges frem og tilbage som en skralde.

Fjernelse af værktøj

• Skub spanbeskyttelsesskærmen [3-2] op-ad, til den gär i indgreb.
  Tryk pà højre side af kontakten [A] for spin-delstop [3-1].
• Løsn møtrikken [3-3] med en 24 mm gaffelnøgle indtil en mærkbar modstand. Overvind modstanden ved at dreje gaffelnøglen videre.
• Tag fraeseren af.

7.3 Udskiftning af spændetang

Der fas spændetænger til følgende skaftdiametre: 6,0 mm; 6,35 mm; 8,0 mm; 9,53 mm; 10,0 mm; 12,0 mm; 12,7 mm.

• Skub spanbeskyttelsesskaermen [4-2] op-ad, til den gar i indgreb.
  Tryk pà højre side [A] af kontakten [4-1] for spindelstop.
• Skru møtrikken [4-3] helt ud, og tag den af sammen med spændetangen [4-4]. Adskil aldrig møtrik og spændetang, dappe ud-gør en enchod.
  En ny spændetang ma kun sættes i spindlen, nar møtrikken er sat pa og i indgreb.
  Skru mootrikken lidt ind. Spænd den/DDke, hvis der/DDke er isat en fræser!

7.4 Indstilling af fræsedybden

Indstillingen af fræsedybden foregår i to trin:

Indstilling af nulpunkt

Abn klemgrebet [5-2], sa dybdeanslaget [5-3] er frit bevageligt.

Stil overfræseren på et plant underlag (referenceflade). Abn drejeknappen [5-1], og tryk el-værktøjet nedad, indtil fræseren stared på underlaget.
Klem el-værktøjet fast i donne stilling ved at lukke drejeknappen [5-1].
Tryk dybdeanslaget [5-3] mod et af det drejelige trinanslags [5-4] tre feste anslag.
- Skub viseren [5-5] nedad, sö den peger på 0 mm på skalaen [5-7].

Hvis nulstillingen ikke passer, kan dette korrigereres med skruen [5-6] på viseren.
Med en skruetrækker kan man indstille de tre faste anslag [7] (A og B) individuelt i højden.
i Det faste anslag C har en afsats til forfraesning - se kapitel 7.5.

Træk dybdeanslaget [6-6] opad, indtil viseren [6-2] star ud for den ønskede fræsedynde.
Klem dybdeanslaget fast i donne stilling med klemgrebet [6-3].
Abn drejeknappen [6-1].

El-vaerktjeter nu i udgangsstilling.
Fræsedybden kan afterjusteres after behov ved at dreje indstillingshjulet [6-8].

Ved at dreje indstillingsjulet en markereginsstreg ændres fræsedybden 0,1 mm. En hel omdrejning giver 1 mm.

Skalaringen [6-7] kan drejes separat for at stille skalaen pa "nul".

De tre markeringer [6-4] indikerer ved kanten [6-5] indstillingshjulets maksimale indstillingsomrade (20mm) og midterpositionen.

7.5 For-/finfraesning

Det feste anslag C har to anlagsplaner med en højdeforskel pa 2 mm. Dette gør det muligt at fraese den fræsedybde, der er indstillet med anslaget C, i to trin:

Forfraesning

• Sænk el-værktøjet indtil anslagsplanet [7-1].

Færdigfræsning

Sænk el-værktøjet indtil anslagsplanet [7-2].

Dansk

i Padenmade kan man udfore frasearbejde hurtigt med en stor frasesedybde og alligivel opna en god overfladekvalitet. Denendelige frasesedybde fastlægges ved indstillingen af anlagsplanet [7-2].

7.6 Finindstilling til kantbearbejdning

Til brug med fræseværktøjer med føringsleje har el-værktøjet en speciel finindstilling. Med这部分 kan der f.eks. hurtigt og nevt indstilles en glat overgang uten aftats ved afrundng af kanter, se fig. [8].

Indstilling af nogagtig fraesedybde

Indstil forst fraesedybden groft.
Foretag en provefraesning.
Abn klemgrebet [9-2].
Tryk dybdeanslaget [9-3] mod det faste an-slag C [9-5].
Klem dybdeanslaget fast pa trinanslaget med excenteren [9-4] (ved at dreje den med uret).
Luk klemgrebet [9-2].
- Abn drejeknappen [9-1]
Ved at dreje indstillingshjulet [9-6] kan fraesedybden indstilles nogagtigt.

i Det er muligt at indstille fraesedybden i begge retninger pogrund af dybdeanslagetsammenkobling med trinanslaget.

Luk drejeknappen [9-1].
Abn excenteren [9-4] (ved at dreje den mod uret).
- Foretag om nødvendigt flere provefræsninger og indstillinger.

7.7 Udsugning

ADVARSEL

Arbejd aldrig Eden udsugning.
Arbejd kun med Funktionsdygtig spanbeskyttelsesskærm [10-2].
Brug et andedrætsværn under stovende arbejde.
Overhold nationale bestemmelser.

På udsgningsstudsen [10-4] er det muligt at tilslutte en Festool støvsuger med en slange-diameter pa 36 mm aller 27 mm (36 mm anbefales pa grund af lavere risiko for tilstopning). Sæt udsgningsstudsen [10-4] pa som pa fig. [10]. Udsugningsstudsen kan drejes i området [10-3].

FORSIGTIG! Anwendes derIBE en antistatisk stvsugerslange, kan der opsta statistiek elektri

citet. Brugeren kan fæ et elektrisk stød, og elværktøjets elektronik kan blive beskadiget.

Spanbeskyteltesskarm

Spanbeskyttessskærmen [10-2] kan sættes i indgre b i en høj position, f.eks. med henblick på fræserskift.

• Skub spanbeskyttelsesskaermen opad indtil indgrep, eller tryk el-værktøjet nedad indtil anslag.
  Udsugningens effektivitet forbreds, ved at spanbeskyttelsesskærmen sænkes under arbejdet.
  Trykarmen[10-1]iretningafgrebet.

Spanfanger KSF-OF

Med spanfangeren KSF-OF [11-1] (delvist tilbehør) kan udsugningens effektivitet forbedres ved kantfræsning. Den maksimal mulige fraes diameter er 78 mm.

Spanfangeren monteres på samme@made som kopiringen, se kapitel 8.3.

Kappen kan skæres til langs noterne [11-2] med en bojlesav og derved formindskes. Så kan spanfangeren anvendes ved indvendige radier indtil en minimal radius på 52 mm.

8 Arbejde med el-værktøjet

Under arbejdet skal alle ovennævnte sikkerhedsanvisninger samt følgende regler

overholds:

-Fr kun el-vaerktoget mod arbejdsemnet, nár der er tendt for maskinen.
- Kontroller før arbejdet, at klemgrebet [1-6] er lukket, og excenteren [1-7] er aben.
- Fastgor altid emnet, sa det ikke kan bevege sig under bearbejdningen.
- Hold altid el-værktøjet fast med begge hænder på grebene [2-4] under arbejdet. Dette er en forudsæting for at arbejde præcist og er helt nødvendigt for at dykke ned i emnet.
-Fræskunimodləb(el-værktjetbevægesiværktjetskaereretning,figur[15]).

8.1 Fraesning

Indstil den onskede fraesedybde, se kapitel 7.4.
Tænd el-værktøjet.
Abn drejeknappen [1-3]
Tryk el-vaerktojet nedad indtil anslag.
Klem el-vaerktoget fast i donne stilling ved at lukke drejeknappen [1-3].
Dyk jævnt og langsomt ind i emnet.
Udforfraesearbejdet.

Abn drejeknappen [1-3].
- Bevæg langsomt el-værktøjet opad indtil anslag (dyk ud).
▶ Sluk el-vaerktojet.

8.2 Fræsning med sideanslag

Sideanslaget (delvist tilbehør) anwendes til fra-searbejder parallelt med emnekanten.

Klem de to føringsstænger [12-4] fast på sidewayslaget med de to drejeknapper [12-2].
För fergusstængerne ind i noterne i fræse-bordet til det ønskedemål, og klem dem fast med drejeknappen [12-1].

Finindstilling

Abn drejeknappen [12-7] for at foretage finindstilling med indstillingshjulet [12-5].
Skalaringen [12-6] har en 0,1 mm skala til dette formål. Hvis indstillingshjulet holdes fast, kan skalaringen drejes separat og stilles på "nul". Skalaen [12-3] angiver justering i millimeter.
- Drejeknappen [12-7] strammesigen, after at finindstilling er foretaget.
Indstil de to forghingsbakker [13-3] sādan, at deres afstand til fræseren er ca. 5 mm. Til dette formal kal skruerne [13-2] lʊsnes og strammes ingen, när indstilling er foretaget.
Kun ved fraesning ved kanten: Skub udsugningskappen [13-1] bagfra indtil indgrebi sideanslaget, og tilslut en udsugningsslange med en diameter pa 27mm erler 36mm pa udsugningsstudsen [13-4]. Alternativt kan man lade udsugningsslangen blive siddende pa el-værktjets udsugningsstuds.

8.3 Kopifraesning

Til fræsearbejder med skabeloner anvender man overfræseren med monteret kopiring (tilbehør).

i Kopiringene kan anvendes med glidesalen, der medfolger som standard. For at forbedre stften fAs der en speciel glidesal som tilbehOr.

Isætning af kopiring

FORSIGTIG

Fare for ulykke

Et for stort fræseværktøj beskadiger kopiringen og kan forårsage ulykker.

Sorg for, at det isatte fraseværktj passer gennem abningen i kopiringen.
- Læg el-værktøjet på sider på et stabilt underlag.

Abnarmen[14-4].
- Tag glidesålen [14-1] af.
Slip armen [14-4]igen.
- Læg kopiringen [14-3] ind i fræsebordet, sö den vender rigtigt.
Læg glidesålen med tapperne [14-2] ind i fraesebordet.
Tryk glidesålen ind i fraesebordet, sö den klikkes fast.

Emnets fremspring Y (fig. [15]) i forhold til skabelonen beregnes som følger:

Y = {ø kopiring -ø fraeser}/2

8.4 Kantbearbeitdning

Til kantbearbeitdning sættes fraeseværktøjer med føringsleje ind i el-værktøjet. El-værktøjet fores da, sa føringslejet ruller hen ad arbejdseemnet.

Ved kantbearbeitdning skal man altid bruge spanfangeren KSF-OF for at forbredre udsug-ningen.

8.5 Fræsning med føringssystem FS

Föringssystemet (delvist tilbehör) gör det letterre at fræse lige noter.

Fastgor foringsskinnen til emnet med skruetvinger [16-4].
Sæt glidesålen [16-3] til føringsanslaget ind i overfræserens fræsebord (se kapitel 8.6). Denne glidesål har aftats, der udligner fø-ringsskinnens højde.
Klem de to forghsstænger [16-6] fast pa forghingsanslaget med drejeknapperne [16-5] og [16-9].
Abn drejeknappen [16-1].
För fängsstængerne [16-6] ind i noterne i fræsebordet.
Sæt overfærseren med føringsanslaget på føringsskinnen.
Ved behov kan man pa de to forghingsbakker [16-2] indstille foringsanslagets slor pa forghingskinnen med en skruetraekker.
Forskyd overfraeseren pa langs af foringsstaengerne, indtil den onskede afstand mellem fraesevarktjog foringsskinne nas. Sorg for, at der er en sikkerhedsafstand X - fig.[16]p5mmmelmforingsskinnens forkant og fraeseren ellr noten.
Luk drejeknappen [16-1].
Abn drejeknappen [16-10].
- Indstil afstanden X nøjagtigt ved at dreje indstillingshjulet [16-7]. Hold indstillingshjulet [16-7] fast, sö skalaen [16-8] kan drejes separat til "nul".
Luk drejeknappen [16-10].

8.6 Udskiftning af glidesål

Festool tilbyder specielle glidesåler (tilbehør) til forskellige anvendelsessformål.

• Læg el-værktøjet på sideren på et stabilt underlag.
  Abnarmen [14-4].
• Tag glidesålen [14-1] af.
• Slip armen [14-4] igen.
  Læg glidesålen med tapperne [14-2] ind i fræsebordet.
  Tryk glidesalen ind i frasebordet, sa den klikkes fast.

Ved forste brug af glidesalen: Fjern be-skyttelsesfolien!

9 Vedligeholdelse og pleje

ADVARSEL

Risiko for kvæstelser, elektrisk stød

• Træk altid stikket ud af stikkontakten ∀r alle service- og vedligeholdelsesarbejder!
• Vedligeholdelses- og reparationsarbejde, der kræver, at huset abnes, mA kun foretages af et autoriseret serviceværksted.

Kundeservice og reparation ma kun udfores af producenten eller serviceværksteder. Nærmeste adressie findes på: www.festool.dk/service

Brug kun originale Festool-reserve
dele! Artikelnr. findes pa: www.festool.dk/service

Maskinen er udstyret med specialkul, der kob-ler automatisk fra. När disse er slidt, foretages en automatisk strømafbrydelse, og maskinen standses.

Følg følgende anvisninger:

Hvis det bliver nɒdvendigt at udskifte el-vaerktojets netledning, skal dette gores af producenten uller et autoriseret service-værksted for at undgå sikkerhedrsisici.
- Beskadigede beskyttelsesanordninger og dele skal repareres uller udskiftes fagligt korrekt af et autoriseret specialvarksted, medmindre andet er angivet i brugsanvis- ningen.
- Hold altid køleluftabningerne i huset frie og rene for at sikre luftcirkulationen.

10 Tilbehør

Anvend udelukkende originale indsatsværktøjer og tilbehørsdele fra Festool. Anvendelsen af ringere indsatsværktøjer og tilbehørsdele fra andre producenter kan medføre større fare for personskader og betydelig ubalance, sa arbejdets kvalitet forringes, og elværktøjet slides mere.

Bestillingsnumrene for tilbehør og værktøj finder du i Festool-katalogget eller på internettet på www.festool.dk.

11 Miljo

Maskinen ma ikke bortskaffes med al-mindeligt husholdningsaffald! Udstdyr, tilbehør og emballage skal bortskaffes

miljømæssigt korrekt på en kommunal genbrugsstation. Gældende nationale forskritter skal overholds.

Kun EU: Ifolge Radets direktiv om affald af elektrisk og elektronisk udstyr og gennemforelse i national ret skal gammadelt el-værktog indsamles separat og afleveres til miljovenlig genvinding.

Informationer om REACH: www.festool.com/ reach

Innholdsfortegnelse

Det tilbehoret som er avbildet aller beskrevet, folger ikke nødvendigvis med.

6 Igangsetting

ADVARSEL

Ikke tillatt spunning aller frekvens!

Fare for ulykker

Vær obs pa følgende:
